九年级物理：探究电路专题训练( 1 )

13章探究简单电路（探究串并联电路电流电压规律）1．小明所在的实验小组用如图所示的电路来研究串联电路中电压的规律，其实验过程如下：用电压表分别测量L1两端的电压UAB、L2两端的电压UBC和L1、L2两端的电压UAC(1)小明根据第一次的实验数据断定“串联电路中各用电器两端的电压相等”，这一结论是____（选填“正确”或“错误”）的，他得出这样的结论是因为实验所用的小灯泡规格____（选填“相同”或“不同”）。

(2)为了防止个别偶然因素的影响，他们采用了更换其中一个灯泡（规格须不同）方法来重复实验，完成了第二次和第三次测量。

请你根据他们的实验过程和有关数据回答下列问题：①在连接电路时，开关必须是______的，电压表应该________（填“串联”或“并联”）在被测电路中。

②上面设计的表格中存在的不足之处是物理量没有__________。

③表格补充完整后，通过对上面数据的分析可得实验结论：串联电路的总电压等于各部分电路两端的电压__________。

L、2．在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡1L串联起来接到电源I，如图1所示：2（1）闭合开关后，两灯均不亮，当分别把电压表并联接在图中AB 两点， BC 两点及AC 两点时，测得的数据是： 0AB U =， 4.5V BC U =， 4.5V AC U =，则故障可能是____________________．（2）排除故障后实验正常进行，分别反电压表连在图中AB 两点、BC 两点及AC 两点，观察电压表示数，并记录数据．通过测量得到了三组实验数据如表：分析三组实验数据，可得出结论的表达式是________________________________________．（3）实验完成后，同组的小杨同学认为，每次操作都需要将电压表拆接至AB 、BC 、AC 两端，太过繁琐，她认为只需进行两个简单的操作就可以了，如图2所示：①在测2L 两端的电压时，只需将电压表所接的B 接点不动，只断开A 接点，并改接到C 接点上；②测总电压时，只需将电压表所接的A 接点不动，只断开B 接点，并改接到C 接点上．聪明的小亮同学马上对她的方法给予了否定：他认为在进行操作①时，会出现的问题是________________________________________； 而在进行操作②时，会出现的问题是__________________________________________________．（4）学习滑动变阻器后，小明想利用滑动变阻器接入电路进行多次实验，设计了如图所示电路．设计要求电压表测灯泡2L 两端电压且滑动变阻器滑片向右移灯变亮，请在图中完成电路连接实物图_____（导线不得交叉）．3．符合实验要求的可以变换输出电压的学生电源，多个阻值不同的定值电阻，一块已经调零的电压表，开关一个，导线若干．请你利用上述器材，设计实验证明“串联电路两端的总电压等于各个电阻两端电压之和”．要求：（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表．4．小明同学通过实验探究“串联电路中电压与电阻的关系”，研究过程如图（a）、（b）和（c）所示，电路中电源电压保持不变．请仔细观察图中电路的连接及电压表的指针偏转情况，然后归纳得出初步结论．①分析比较图中（a）、（b）或（a）、（c）可知：_____．①分析比较图中（b）、（c）可知_____．5．在探究“并联电路电流特点”实验中，电路如图，电源电压为3V．（1）小余试触时电流表的指针如图所示，根据你的分析，你认为原因可能是_____．（2）探究性实验必须多次实验，目的是：_____．（3）实验中，小余发现每次测得的A点位置和B点位置的电流都相等，为此，小明同学设计了改进方案：①改变电源的电压；②更换其中一条支路中的灯泡．你认为方案①_____（选填“可行”或“不可行”）；方案②成功的关键是：两个灯泡的规格应_____（选填“相同”或“不同”）；（4）改进后，测得A点位置的电流为0.3A，B点位置的电流为0.2A，则测量C点电流时，电流表应使用_____A量程（选填“0﹣0.6”或“0﹣3”）．6．回顾实验与探究，探究串联电路的电压规律（1）将L1、L2串联，把电压表与L1_____联，测出L1两端电压，填入表格．（2）测量L2两端的电压，请连接测L2两端电压的实物电路．（3）测量电源两端电压，电压表示数如图．（4）换用规格_____（“相同”或“不同”）的两盏灯泡再进行实验．7．在探究“并联电路电流规律”的实验中，电路图如图甲所示．（1）若要测量干路电流，则电流表应串联在甲图中的_____（选填“A”、“B”或“C”）处．（2）若要测量A处的电流，连好电路闭合开关后，发现电流表指针位置如图乙所示，其原因是_____．（3）纠正（2）中错误后，分别测出A、B、C三处的电流值如下表所示．由此得出结论：______．这个实验在设计方案上还存在的不足之处是：_____（写出一条即可）．8．小明和小华为了探究“并联电路中电流的规律”，小明在图甲中电路A、B、C三点各加一块电流表，并且连成了如图乙所示的实物图．（1）小明刚要闭合开关时，小华及时制止了他，这是因为闭合开关将会出现________的现象而损坏电路中的元件．小华发现这个电路中只有一根导线接错了，请在这根道线上打“×”，然后画出正确的连接位置________．（2）为了防止个别偶然因素的影响，他们采用了下列两种方法之一来重复实验，完成了第二次和第三次测量．方法一：改变电源电压；方法二：更换其中一条支路中的电阻（规格不同）．请你根据他们的实验步骤和有关数据，回答下列问题：通过对如表数据的分析可知：后面两次实验是采用方法________来进行的，实验结论是：并联电路中干路的电流等于________．（3）过一会儿、发现电流表A、A1的示数一样，此时电路的故障可能是（________）．A．L1断路B．L1短路C．L2断路D．L2短路9．在探究“串联、并联电路电流电压规律”实验时，小明同学实验组进行了如下操作：实验时用2节全新干电池串联作为电源，采用了如下的实验电路图：实验时收集了下表格数据（1）根据表中分析得出（用字母来表达）串联电路中的电流特点是：_____．串联电路中的电压特点是：_____．并联电路中的电流特点是：_____．并联电路中的电压特点是：_____．（2）实验中用型号相同和型号不同的灯泡分别来实验，其目的是_____．（3）在某一次操作时，小明同学发现电流表的指针向没有刻度的一方偏转，其原因是_____．（4）在连接电路时，开关应处于_____（选填“闭合”或“断开”）．在使用电流表、电压表时，①使用前应观察两表的指针是否_____②选择量程时，应用_____（选填“大量程”或“小量程”）进行试触③在不超量程的情况下，应选择小量程来测量，理由是_____．（5）当选择量程为0﹣0.6A，电流值为0.4A，如果从量程0﹣3A读出，这时指针会指在0﹣3A量程的_____A刻度处．所用的电源电压为_____V．（6）认真观察表格，有一处设计不合格，它是_____．（7）在并联实验电路中，某同学测得A点的电流是0.5A，B点电流0.3A，则通过灯L2的电流为_____A．（8）在某次探究串联电路电压关系实验中，小华同学测完L1的电压之后，把接A点的导线拆下来直接连接到C点上，这时会出现的现象是_____．10．在探究“串联电路中用电器两端的电压与电源两端电压的关系”时，小明同学想用图甲中的器材组成电路，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压，请你帮助他完成下述工作（电源电压不超过3V）．（1）在方框内画出电路图___________；（2）用笔画线表示导线，将实物图连成实验电路_________；（3）正确操作后，测量电源两端电压和灯泡两端电压的两电压表示数分别如图乙a、b所示，则电源两端的电压为_____ V，被直接测量的灯泡两端的电压为_____ V．（4）串联电路中用电器两端的电压与电源两端电压的关系是_____．（5）分析可得：另一个灯泡两端的电压为_____V．11．小明同学对串联电路电压规律进行了探究（1）闭合开关，发现L1不发光，L2比较亮，电压表示数为零，则小灯泡L1的故障是_______．（2）排除故障后，小明正确测出了L1两端的电压，在测L2两端的电压时，小明为了节省时间，打算采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．此操作可能会导致电压表出现的现象是______________．（3）最后，小明按照正确的方法测出了L1、L2、AC之间的电压U L1=2.4V，U L2=1.4V，U AC的示数如图乙所示，读出U AC=________________V，并得出了实验的最终结论．12．瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究.【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】⑴按图所示的电路图连接电路；⑵闭合开关，用电压表测出L1两端的电压；⑶在测L2两端的电压时,瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B 接点不动,只断开A接点,并改接到C接点上；⑷测出AC间的电压.【交流与评估】（1）瑞瑞同学用上面的方法_______（填“能”或“不能”）测出L2两端的电压，原因是____________________.（2）方法改进后，测出AB、BC、AC间的电压记录在表格中.分析瑞瑞同学的实验数据可以得出的结论是: 串联电路总电压________各用电器两端的电压之和（填“等于”或“不等于”）.（3）这个实验在设计方案上还存在的不足之处是：___________________________ 13．拓展性学习小组的同学合作进行探究“串联电路的电压特点”，设计了图①电路，并连接了图①电路．（1）图①的实验电路连接中有一处错误，无法完成实验，连接错误的导线是________（填“a”、“b”或“c”）．（2）正确连接后，继续实验，根据测得的实验数据，绘制了如图①所示的曲线图．①图①中甲、乙两条曲线是根据图①电路测得的实验数据所绘制的曲线，其中与图①电路中电压表V1对应的曲线是________（填“甲”或“乙”）．②已知电源电压恒为6V，根据探究目的分析图①中的曲线，得出的实验结论是________．从图中还可求得R1的阻值为________Ω，R2的最大阻值为________Ω（3）拓展探究：同学们根据串联电路的电压特点，重新设计如图①电路（电源电压未知），利用电压表和定值电阻R0（已知阻值）测量未知定值电阻Rx的阻值．①闭合开关S，________开关S1，________开关S2，测出电源电压记为U②闭合开关S，________开关S1，________开关S2，测出Rx电压记为Ux①R x表达式为________．14．按照课本要求探究并联电路中电流的关系，某组同学设计的电路如甲图所示。

九年级物理电学专题训练一、电路的基本概念与组成部分1. 题目下列物体中，属于导体的是（）A. 橡胶B. 铁丝C. 塑料D. 干木棒解析：导体是容易导电的物体，常见的导体包括金属、人体、大地、石墨等。

在选项中，铁丝是金属，金属是导体，而橡胶、塑料、干木棒都属于绝缘体，不容易导电。

所以这题答案是B。

2. 题目一个完整的电路包括电源、______、开关和导线四部分。

解析：一个完整的电路包括电源（提供电能）、用电器（消耗电能）、开关（控制电路的通断）和导线（传输电能）四部分。

所以这里应填“用电器”。

二、电流、电压和电阻1. 题目关于电流的方向，下列说法正确的是（）A. 在金属导体中是自由电子定向移动形成的电流，所以自由电子定向移动的方向就是电流的方向B. 在导电溶液中有可能是正离子定向移动形成电流，所以电流的方向不能确定C. 不论何种导体，电流的方向都规定为正电荷定向移动的方向D. 电流的方向总是从电源的正极流向负极解析：A选项，在金属导体中是自由电子定向移动形成电流，但电流方向规定为正电荷定向移动的方向，所以自由电子定向移动方向与电流方向相反，A错误。

B选项，在导电溶液中，正离子定向移动方向就是电流方向（规定正电荷定向移动方向为电流方向），B错误。

C选项，不论何种导体，电流的方向都规定为正电荷定向移动的方向，C正确。

D选项，在电源外部，电流从电源正极流向负极，在电源内部，电流从负极流向正极，D错误。

所以答案是C。

2. 题目一节干电池的电压是______V，家庭电路的电压是______V。

解析：一节干电池的电压是1.5V，家庭电路的电压是220V。

3. 题目有一段导体，当它两端的电压为2V时，通过它的电流为0.1A，它的电阻是多少？当它两端的电压为4V时，通过它的电流是多少？解析：根据欧姆定律R = (U)/(I)，当U = 2V，I = 0.1A时，R=(2V)/(0.1A)=20Ω。

当U'=4V时，因为电阻是导体本身的一种性质，与电压和电流无关，所以电阻R = 20Ω不变，此时电流I'=(U')/(R)=(4V)/(20Ω)=0.2A。

第十五章探究电路专题训练实验探究题一、探究影响电阻大小的因素（一）典例解析【例题】（2018•湖州）某科学兴趣小组在探究影响导体电阻大小及灯泡亮暗的因素时。

做了如甲图所示的实验：将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时，发现电流表示数逐渐增大，同灯泡逐渐变亮。

（1）通过实验可得出结论：导体的电阻大小与有关；灯泡的亮暗与通过灯泡的电流大小有关。

（2）小明认为决定灯泡亮暗的因素只是电流大小，请你设计一个实验来否定小明的观点（只需在相应的方框内画出电路图）。

实验材料：两个不同规恪的灯泡L1和L2，电泡组、开关S及导线若干。

（3）接下来，小明又做了如下实验：将整条镍合金丝AB接入电路，闭合开关，然后用大功率吹风机先对镍铬合金丝吹一段时间热风，再改用冷风档对镍铬合金吹冷风。

在整个过程中观察电流表示数的变化情况，小明所做的这一实验基于的假设是。

【分析】（1）将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时，AB接入电路的长度发生了变化，而导体的材料和横截面积相同，通过电流表示数的变化判断电阻的变化，从而得出导体电阻与长度的关系；（2）探究决定灯泡亮暗的因素是否只与电流有关，应使电流相同而其它条件不同，观察灯泡的亮度是否相同；（3）实验中，导体的材料、长度和横截面积相同，只改变了导体的温度，观察电流表示数是否变化，可得出电阻的大小是否与温度有关。

【解答】解：（1）将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时，电阻丝接入电路中的长度变短了，发现电流表示数逐渐增大，同灯泡逐渐变亮，这说明导体的电阻减小了，即电阻大小与导体的长度有关；（2）实验中，可以将两个不同规恪的灯泡L1和L2组成串联电路，此时通过两灯的电流是相同的，然后通过观察灯泡的亮度来验证小明的观点；如图所示：（3）用大功率吹风机先对镍铬合金丝吹一段时间热风，再改用冷风档对镍铬合金吹冷风，此时会改变导体的温度，根据电流表示数变化可以得出电阻大小与温度的关系；故小明所做的这一实验基于的假设是导体的电阻与温度有关。

九年级上册物理（电路故障分析）专项训练（原卷版）注意：训练范围：苏科版九年级下册第14章。

1、电压表与哪个元件并联，则其测量的就是哪个元件两端的电压；判断复杂电路中电压表的测量对象时，一般要利用“移线法”，适当移动电路中某些导线，以达到清楚地判断电压表测量对象的目的。

2、判断某位置未知电表类型的方法：（1）假设法：随意假设某处的电表类型,再判断该假设是否符合要求。

（2）直接判断法：根据电表的使用方法直接判断。

3、选择型电路故障题可用排除法解答；解题时应逐一分析每一个选项是否与题中出现的现象相吻合。

4、填空型电路故障题可用分析法解答；解题时应逐一分析每个元件是否有短路或断路的可能性。

一、选择题。

1．（2022•盐城）如图所示是小明设计的模拟调光台灯电路。

闭合开关后，灯泡不亮，电流表无示数，电压表有示数，小明检查后发现有一处故障，该电路的故障可能是（）A．电流表断路B．电压表短路C．铅笔芯断路D．灯泡断路2．（2021秋•武冈市期末）在如图所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量电路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是（）A．灯L2断路B．灯L1和L2均断路C．灯L1断路D．灯L1和且L2均短路3．（2022秋•沙坪坝区校级月考）如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，一段时间后。

发现电路中只有一个电表的示数变大，且故障只发生在电阻R1或R2上，其他元件仍保持完好，为判断故障，将电流表A与R1位置互换，则下列说法正确的是（）①互换后，电流表A示数不变，电压表V示数变大，R1短路②互换后，电流表A示数变大，电压表V示数不变，R2断路③互换后，电流表A示数不变，电压表V示数变大，R2短路④互换后，电流表A示数不变，电压表V示数不变，R2断路A．①④B．②④C．③D．③④4．（2022•呼和浩特）如图所示，小嫒同学设计了一个简单的“调光电路”。

第十一章简单电路实验探究题复习1．在“探究并联电路中的电流关系”实验中（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。

（2）连接正确的电路后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置（O为指针转轴）。

（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。

实验次数支路电流I1/A支路电流I2/A干路电流l总/A10.300.160.4620.200.200.4030.240.340.58分析数据得出结论：在并联电路中，。

（4）第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻灯泡L2的电阻；若两灯泡灯丝长度相同，的灯丝更细。

2．在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。

实验中使用4根电阻丝，其规格、材料如表所示。

编号材料长度/m横截面积/mm2电流大小/AA锰铜合金0.50.80.40B镍铬合金0.50.80.32C镍铬合金0.50.40.16D镍铬合金 1.00.40.08（1）实验中通过观察来比较电阻的大小，此过程用到的研究方法是。

（2）分别将C、D两根合金丝接入电路，可初步探究出的结论是。

（3）分别将（填编号）两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越大。

3．某科技兴趣小组在实验室看到若干长方体金属导体。

它们的材料相同，外形都如图甲所示，他们想探究该种导体电阻与厚度及边长的关系。

在老师的帮助下，他们测量了部分导体厚度h、边长a和电阻R，并记录在表格中。

（在测量电阻时，老师要求导体都要按照图乙所示的方式通过导线接入电路；实验时环境温度保持不变。

）根据以上信息，请回答下面问题：（1）分析表格中的数据可得：该种导体电阻大小与边长a（选填“有关”或“无关”），与厚度h成（选填“正比”或“反比”）。

2020-2021学年江苏省九年级物理（苏科版）上册期末复习：第13章《电路初探》习题精选（1）一．选择题（共20小题）1．（2019秋•宜兴市期末）如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作，则下列说法正确的是（）A．只闭合开关S1，电源外部电流方向为a→b→c→dB．开关S1、S2都闭合，灯泡L1和L2串联C．先闭合S1，再闭合开关S2，电流表示数不变D．开关S1、S2都闭合，发现灯泡L1比L2亮，通过L1的电流一定大于通过L2的电流2．（2019秋•姜堰区期末）如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A．B．C．D．3．（2019秋•南京期末）下列所提供的数据中符合实际的是（）A．中学生正常上楼时的功率约为150WB．教室里一盏日光灯正常工作时，电流约为15mAC．对人体安全的电压是220VD．一只鸡蛋从课桌面掉到地面，重力对它所做的功约为20J4．（2019秋•秦淮区期末）根据你的生活经验判断，下列数据中最接近生活实际的是（）A．家用电饭锅的电流约为0.5AB．一节蓄电池电压为1.5VC．某一初中生以正常速度从一楼登上三楼的功率约为150WD．从地上拿起一个鸡蛋，并把它缓慢举过头顶，此过程中人对鸡蛋做的功约为10J5．（2019秋•鼓楼区期末）对于双量程电流表和电压表的使用，下列说法中不正确的是（）A．都不允许将接线柱连接到电源两极B．使用前都应检查指针是否指在零刻度线C．大量程的分度值都是小量程的5倍D．电流都是从正接线柱流入，负接线柱流出6．（2019秋•苏州期末）下列提供的数据符合实际情况的是（）A．手托两个鸡蛋匀速向上抬高lm约做功10JB．人体所能承受的安全电压为220VC．人正常骑自行车时的功率为600W～800WD．家用节能灯正常发光时的电流约为100mA7．（2019秋•江阴市期末）为探究串联电路电流特点，小华设计了如图的电路。

技术资料九年级物理电路分析经典题型一．选择题（共10小题）1．如图所示电路，下列分析正确的是（）第1题第2题第3题第4题3．（2012•眉山）对如图所示电路的分析，错误的是（）5．（2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的6．下列是对如图所示电路的一些分析，其中正确的是（）第6题第7题第8题第9题9．（2012•莆田）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）10．（2012•青羊区一模）把标有“36V 15W”的甲灯和标有“12V 5W”的乙灯串联后接在电压是36V的电路中，下列分析正确的是（）二．解答题（共3小题）11．在“探究并联电路的电流”的实验中：按照图的电路进行实验：（1）连接电路的过程中，开关应该_________ （填“闭合或断开”）（2）在实验过程中，接好电路后闭合开关，指针的偏转情况如图4﹣5甲乙所示，分析原因应该是：甲：_________ ；乙：_________ ．第11题第12题12．（2013•青岛模拟）运用知识解决问题：（1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．答：使用空调后，电路中的总功率_________ ，根据公式_________ 可知，在_________ 一定时，电路的总功率_________ ，电路中的总电流_________ ，导致保险丝烧断．（2）请你根据电路图，连接实物电路图．13．小华在探究串联电路的电流规律时，连接了如下的电路，请帮他分析这个电路中的问题．（1）连接的电路有错误，请你找出来并在连接线上画“×”，然后将右边实物正确连好．（2）小华连接电路中的这个错误会产生什么样的现象？答：_________ ．（3）有无危害？答：_________ ．理由是：_________ ．参考答案与试题解析一．选择题（共10小题）1．如图所示电路，下列分析正确的是（）2．如图所示，对如图电路分析正确的是（）3．（2012•眉山）对如图所示电路的分析，错误的是（）4．如图所示电路，下列分析正确的是（）5．（2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的6．下列是对如图所示电路的一些分析，其中正确的是（）7．如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）8．（2010•宝坻区二模）小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析正确的是（）9．（2012•莆田）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）10．（2012•青羊区一模）把标有“36V 15W”的甲灯和标有“12V 5W”的乙灯串联后接在电压是36V的电路中，解：∵P===二．解答题（共3小题）11．在“探究并联电路的电流”的实验中：按照图的电路进行实验：（1）连接电路的过程中，开关应该断开（填“闭合或断开”）（2）在实验过程中，接好电路后闭合开关，指针的偏转情况如图4﹣5甲乙所示，分析原因应该是：甲：正负接线柱接反；乙：所选量程过小．12．（2013•青岛模拟）运用知识解决问题：（1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．答：使用空调后，电路中的总功率过大，根据公式I=可知，在电压一定时，电路的总功率过大，电路中的总电流过大，导致保险丝烧断．（2）请你根据实物电路，在方框中画出电路图．I=；电压；过大；过大．WORD格式可编辑13．小华在探究串联电路的电流规律时，连接了如下的电路，请帮他分析这个电路中的问题．（1）连接的电路有错误，请你找出来并在连接线上画“×”，然后将右边实物正确连好．（2）小华连接电路中的这个错误会产生什么样的现象？答：这个错误会导致小灯泡L2不亮．（3）有无危害？答：可能有危害．理由是：因为如果通过电流表的电流超过量程就会损坏电流表．专业知识整理分享。

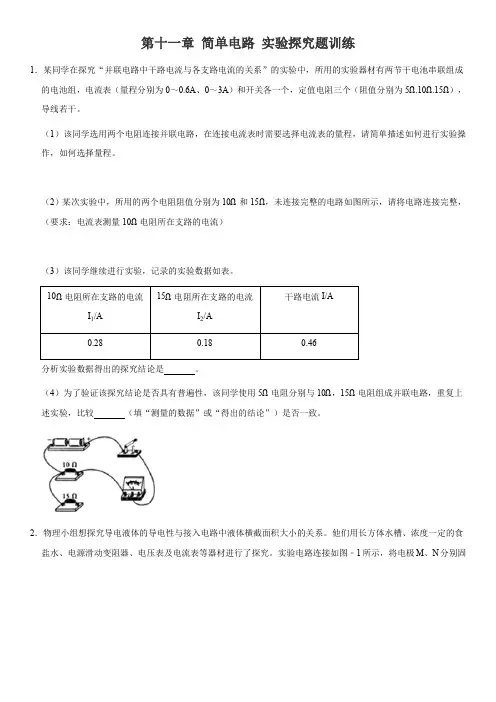

第十一章简单电路实验探究题训练1．某同学在探究“并联电路中干路电流与各支路电流的关系”的实验中，所用的实验器材有两节干电池串联组成的电池组，电流表（量程分别为0～0.6A、0～3A）和开关各一个，定值电阻三个（阻值分别为5Ω.10Ω.15Ω），导线若干。

（1）该同学选用两个电阻连接并联电路，在连接电流表时需要选择电流表的量程，请简单描述如何进行实验操作，如何选择量程。

（2）某次实验中，所用的两个电阻阻值分别为10Ω和15Ω，未连接完整的电路如图所示，请将电路连接完整，（要求：电流表测量10Ω电阻所在支路的电流）（3）该同学继续进行实验，记录的实验数据如表。

分析实验数据得出的探究结论是。

（4）为了验证该探究结论是否具有普遍性，该同学使用5Ω电阻分别与10Ω，15Ω电阻组成并联电路，重复上述实验，比较（填“测量的数据”或“得出的结论”）是否一致。

2．物理小组想探究导电液体的导电性与接入电路中液体横截面积大小的关系。

他们用长方体水槽、浓度一定的食盐水、电源滑动变阻器、电压表及电流表等器材进行了探究。

实验电路连接如图﹣1所示，将电极M、N分别固定在水槽左右两侧底部的中央。

（1）闭合开关前，为保护电路，应将滑动变阻器的滑片P移到最（选填“左”或“右”）端。

（2）实验中，通过调节来保持电极M、N间的电压恒为3V．控制其他条件不变通过向水槽中添加食盐水，从而达到改变食盐水的的目的，用电流表测出相应的电流值。

食盐水导电性的强弱可以由来判断。

实验数据如下表：（3）依据表格中的数据在图﹣2中描点，做出电流I随横截面积S变化的I﹣S图象。

（4）分析表格中的数据或图象，可得到初步结论：其他条件不变，横截面积增大时，食盐水的导电性。

（5）为验证实验结论是否具有普遍性，应采取的做法是：。

3．同名磁极互相排斥，异名磁极互相吸引。

磁极间的相互作用是通过磁场发生的。

同种电荷互相排斥，异种电荷互相吸引。

电荷间的相互作用是通过什么发生的呢？请提出你的猜想：电荷间的相互作用是通过发生的。

一、有关电流表的电路连接专题
1、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

2、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

3、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

4、根据左边的电路图，连接好右边的实物图。

（导线不允许交叉）
5、为探究并联电路中电流的特点（或规律），小明同学设计了如下图左边所示的电路（干路中的电流约为1.2A,支路中的电流约为0.5A）。

请你帮他把下图右边的实物用笔画线代替导线连接起来。

L1
L1
L1
6、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1
测通过L2的电流，电流表A2测量通过L1的电流。

（已知A1的示数约为0.8A，A2的示数约为0.9A）
7、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1
测通过L1的电流，电流表A2测量通过L2的电流。

8、对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.。

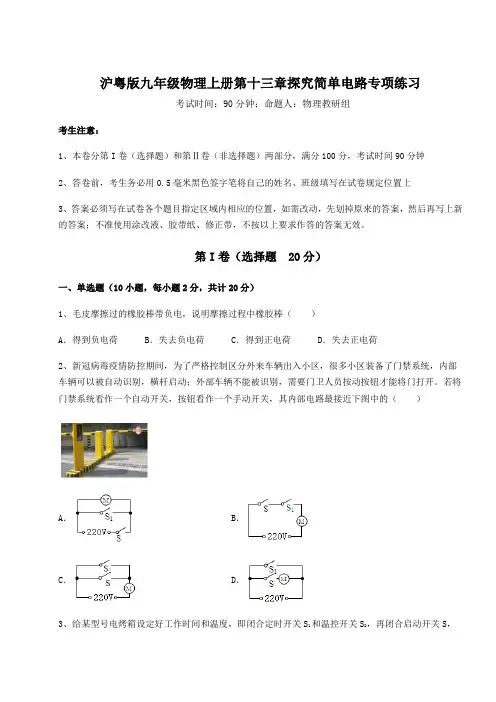

沪粤版九年级物理上册第十三章探究简单电路专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（）A．得到负电荷B．失去负电荷C．得到正电荷D．失去正电荷2、新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。

若将门禁系统看作一个自动开关，按钮看作一个手动开关，其内部电路最接近下图中的（）A．B．C．D．3、给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。

当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。

下列电路符合要求的是（）A．B．C．D．4、如图是新一代代步工具电动独轮车，依靠电力驱动，低碳环保。

当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。

下列电路设计符合上述要求的是（）A．B．C．D．5、如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。

闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。

下列电路符合要求的是（）A．B．C．D．6、如图所示为一种新型“水温感应龙头”。

自带水流发电电源。

当水流温度低于40℃。
