2019年沪科版九年级物理全册第十五章探究电路单元测试题及答案

《研究电路》单元测试卷一．选择题（共10 小题）1．经过一个50Ω电阻的电流若减少为原来的时，不计温度的影响，此时该电阻的阻值大小为（）A． 100ΩB．50ΩC． 25ΩD．无法确定电阻大小2．关于导体的电阻，若是不考虑温度对电阻的影响，以下说法正确的选项是（）A．银导线比铜导线的电阻小B．两根铜导线，长的比短的电阻大C．长度同样的两根铝丝，粗的比细的电阻大D．长度同样的两根铜丝，细的比粗的电阻大3．以以下列图的四个实验中，能模拟滑动变阻器原理的是（）A．B．C．D．4．以下关于电阻的说法正确的选项是（）A．滑动变阻器是经过改变连入电路中电阻线的横截面积的大小来改变电阻的B．长度和横截面积均同样的铜导线和保险丝，在同一温度下，它们的电阻不同样样C．所有导体的电阻都随着温度的高升而增大D．当导体中电流为零时，导体的电阻也为零5．将以以下列图的滑动变阻器连入电路，要求当滑片P 向左搬动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应是（）A． A 和 D B． B 和 C C．B 和 D D． A 和 B6．以以下列图象中，能正确描述小灯泡U﹣ I 关系的是（）A．B．C．D．7．由欧姆定律能够导出公式R=，此式能够说明（）A．当电压增大 2 倍时，电阻R 增大 2 倍B．当电流强度增大 2 倍时，电阻R 减小 2 倍C．电阻是导体自己的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零8．以以下列图电路，电源两端的电压为12V，且保持不变。

滑动变阻器R1的最大阻值为10Ω，电流表量程为 0～ 0.6A ，电压表的量程为0～ 3V．闭合开关S，为保证两块电表均不超量程工作，定值电阻 R2的阻值最少为（）A． 40ΩB． 30ΩC．20ΩD． 10Ω9．以以下列图的四个电路中，已知定值电阻R1和 R2的阻值大小关系为R1＞ R2．在这四个电路中，电路的等效电阻最小的是（）A．B．C．D．10．以以下列图，若是 R1＜R2，则图中电阻的四种不同样样接法，其总电阻最小的是（）A．B．C．D．二．多项选择题（共5 小题）11．关于导体的电阻，以下说法中正确的选项是（）A．导体的电阻跟它两端的电压成正比B．导体的电阻跟经过它的电流成反比C．导体的电阻是导体自己的一种性质D．导体的电阻等于导体两端的电压与经过它的电流的比值12．为了改变一根导线电阻的大小，以下方法中必然能达到目的是（）A．改变导线两端的电压B．将导线对折后使用C．将导线拉长后使用D．改变导线中的电流13．以以下列图的变阻器四种不同样样接法的电路中，闭合开关后，当滑片向左搬动时，电路中灯泡变亮的是（）A．B．C．D．14．关于电流、电压和电阻的关系，以下说法中正确的选项是（）A．当导体两端的电压为零时，电阻也为零B．电阻由导体自己的性质决定，与电流、电压没关C．定值电阻两端的电压越大，经过该电阻的电流就越大D．导体的电阻与导体两端的电压成正比，与经过导体的电流成反比15．由欧姆定律公式I=变形得R=，以下说法中正确的选项是（）A．加在导体两端的电压越大，则导体的电阻越大B．加在导体两端的电压越大，则经过导体的电流越大C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和经过导体的电流没关三．填空题（共 5 小题）16．经过学习物理看法，使我们能够改正确地描述物体的属性和状态，比方为了描述导体对电流的作用，我们学习了电阻的看法，为了描述物体的吸热本领我们学习了的看法。

沪科版九年级物理第十五章探究电路测试卷一、选择（每题2分，共32分）1. 对于某个导体电阻的大小，以下说法正确的是A. 加在导体两端的电压增大两倍，导体的电阻也增大两倍B. 通过导体的电流减小一半，则导体的电阻增大两倍C. 当导体的电压和通过导体的电流为零时，导体的电阻为零D. 电阻是导体本身的一种性质，与电压和电流无关 2. 关于电流、电压和电阻，下列说法正确的是（）A. 只要将导体连入电路，电路中就有电流B. 导体中通过的电流越大，它的电阻越小C. 有电流通过的小灯泡，其两端不一定有电压D. 导体两端电压越大，通过该导体的电流就越大3. 如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小, 小灯泡变亮。

导致铅笔芯接入电路的电阻变小的主要影响因素是（）+ _ 顶刁Qi —一-；! A. 材料 （B. 长度C. 温度D. 横截面积 4,下列图像中，能正确描述小灯泡U-I 关系的是（）。

5. 如图是滑动变阻器连入电路的示意图，当滑片P 向右滑动时，连入电路的电阻变小的是（6.将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的 总电阻最大，应把滑片Pl 、P2放在（） .A.P1放在最右端，P2放在最右端jo — yo~B.Pl放在最左端，P2放在最左端C.Pl放在最右端，P2放在最左端D.Pl放在最左端，P2放在最右端7.如图为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的（）D. b® d8.有两个可变电阻，开始时阻值相等，都为R,现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（）A.—定大于RB. 一定等于RC.—定小于RD.以上结果都有可能9.如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S,两____ 卜，个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，•则[V I ______________ IA.L1和L2都变亮B.Li变暗，L2变亮C.Li变亮，L2变暗D.L,和L2都变暗10.如图所示的电路中，电源两端的电压保持不变，闭合开关S,将滑动变阻器的滑片P向右移，下列说法符合题意的是（）A.电压表V与电压表V2的示数之和保持不变B.电压表V2与电流表A的示数之比保持不变C,电流表A的示数变小，电压表V的示数变大D.电流表A的示数变小.电压表V2的示数变大11.下列关于家庭电路和安全用电常识的说法，错误的是（）A.开关应该接在火线与灯泡之间B.若空气开关“跳闸”，一定是使用了大功率用电器C.使用试电笔判断火线、零线时，手要按住笔尾金属体D.使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连A.灯泡和两孔插座是串联的火军地线线线 12. 如图，是用伏安法测小灯泡电阻，当闭合开关后小灯泡正常发光，电压表示数正常，但电流表指针不动，问 题是（）A. 电流表完好，但与导线未接牢B. 电流表烧坏，导致电路不通C.电流表短路D. 小灯座断路13. 如图所示，小华用裸铜导线的一端将两只小灯泡的螺旋套捆绑在一起，并让下面那个灯泡的尾部金属点与电 池正极接触，再将导线的另一端与电池负极接触（各处接触良好），下列有关现象的解释正确的是（）A. 两灯都亮，两灯是串联的B. 两灯都不亮，这样连接时电路中不会有电流C. 两灯都亮，两灯是并联的D. 下面的灯亮，上面的灯不亮，电流不通过上面那个灯的灯丝 14.关于家庭电路与安全用电，下列说法正确的是（ ）A. 保险丝是由熔点较高的材料制成的B. 正常情况下火线与大地间的电压为零C. 用电器的开关必须安装在火线上D. 电路连接处接触不良不可能引起火灾15. 如图甲为某可调亮度的台灯，如图乙为其用于调光的电位器结构图，心b 、c 是它的三个接线柱，a 、c 分别 与弧形电阻丝的两端相连，力与滑片相连。

第十五章探究电路质量单元测试卷[时间：60分钟分值：100分]一、选择题(每小题3分，共30分)1．由欧姆定律I＝UR变形可得R＝UI。

下列说法正确的是()A．导体电阻跟它两端的电压成正比B．导体电阻跟通过它的电流成反比C．导体电压跟通过它的电流成正比D．导体电阻跟通过的电流和它两端电压无关2．如图所示的电路中，电源电压保持不变，R1＝2R2，闭合S、S1，断开S2时，电压表示数为5 V；闭合S、S2，断开S1时，电压表示数为7 V，则R∶R2为()A．3∶2B．3∶3C．7∶5 D．5∶73．如图所示的电路，电源电压为6 V且保持不变，R＝10 Ω，当闭合开关S，电压表的示数为2 V。

以下判断正确的是()A．通过电阻R的电流是0.6 AB．电阻R两端的电压是2 VC．通过灯泡L的电流是0.2 AD．灯泡L两端的电压是2 V4．如图，已知电阻R1＝20 Ω、R2＝30 Ω，当开关闭合后，下列说法正确的是()A．R1与R2的电压之比为2∶3B．电路的总电阻为50 ΩC．R1与R2的电流之比为3∶2D．电路的总电阻比任何一个电阻都要大5．如图是一个环境温度监控电路原理图。

电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。

闭合开关S，则下列说法正确的是()A．若环境温度升高，R的阻值变大B．若环境温度升高，电压表示数变大C．若环境温度降低，通过R电流变大D．若环境温度降低，通过R0电流变大6．2015年10月31日俄罗斯A321客机在飞往埃及的途中于西奈半岛坠毁。

救援人员在其内部发现了记录飞机各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，电源电压保持不变，它的内部结构如图所示，以下对各数据的分析正确的是() A．U1＝U2＝U3 B．I1＝I2＋I3C．U1＋U2＝U3D．以上都不正确7．在如图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的左端，此时灯泡L能够发光，电流表A和电压表V均有示数。

沪科版九年级全一册物理第十五章探究电路单元测试卷一、选择题（每题3分，共36分）题号 1 2 3 4 5 6 7 8 9 10 11 12 答案1．在相同温度下，关于导体的电阻，下列说法正确的是（）A.铜线的电阻一定比铝线的小B.长度相同粗细也相同的铜线和铝线电阻相等C.长度相同的两根铜线，粗的那根电阻较大D.粗细相同的两根铜线，长的那根电阻较大2．由欧姆定律公式I＝U／R变形得R＝U／I，对此下列法中正确的是 (A.加在导体两端的电压越大，则导体的电阻越大B.通过导体的电流越大，则导体的电阻越小C.通过导体的电流与加在该导体两端的电压成正比D.当导体两端的电压为零时，导体的电阻也为零3．“安全用电，珍惜生命”是每个公民应有的意识，下列关于安全用电说法正确的是（）A.有时可在电线上晾晒衣服B.雷雨天气可以打着雨伞在开阔地上行走C.发现有人触电，应立即切断电源，然后进行急救D.手机充电器可以永久地插在插座上4．利用测电笔可以方便地判断出照明电路中的火线和零线．如图所示的是使用测电笔的几种方法，其中正确的是（）A．只有（1）（2） B．只有（2）（3） C．只有（3）（4） D．只有（1）（4）5．R1、R2、R3是三个阻值不同定值电阻．将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1＞U2＞U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（）A.I1>I2>I3B.I3>12>I1C.I1=I2=I3D.I2>11>I36．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（）A．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AB．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC.通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻7．地磅工作时，重物越重，电表的示数就越大．下列四幅电路图中，R＇是滑动变阻器，R是定值电阻.其中符合地磅工作原理的是（）8．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A．L1变亮，电压表示数变小B．L1变暗，电流表示数变大C．L2亮起来，电压表示数变大D．L2亮起来，电流表示数变小9．如图在探究“电流与电阻的关系”，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，下列说法正确的是（）A．用5Ω电阻替换，滑片P应向右端移动，电流表示数变大B．用5Ω电阻替换，滑片P应向左端移动，电流表示数变小C．用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D．用20Ω电阻替换，滑片P应向右端移动，电流表示数变小10．用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是（）A.该电路中小灯泡的作用，不代替电流表判断电流强弱B.该电路探究导体的电阻大小与导体横截面积有关C.该电路探究导体的电阻大小与导体长度有关D.该电路探究导体的电阻大小与导体材料有关11．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R，测量未知电阻RX 阻值，图中不能实现测量RX阻值的正确电路图是（）12．如图为一种测量环境湿度仪器的简化工作原理图．电源电压恒为6V，定值电阻R为15Ω，R为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）。

沪科版九年级物理第十五章探究电路单元测试卷(满分100分，考试用时90分钟)一、选择题(本大题共8个小题，每个小题只有一个正确选项，每小题3分，共24分)1．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是() A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟该合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大2．一根1 m长的导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1 m，此时它的电阻()A．大于RB．等于RC．小于RD．因条件不足，无法判断其变化3．关于欧姆定律，下列说法正确的是()A．电阻越大，电流越小B．电压越大，电流越大C．电压为零，电阻也为零D．以上说法都不对4．“伏安法”测电阻实验中，滑动变阻器不能起到的作用是()A．改变待测电阻两端的电压B．改变电路中的电流C．保护电路D．改变待测电阻的阻值5．如图所示，小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器的滑片时电流表读数有变化，电压表读数始终为零，其原因可能是()A．滑动变阻器接触不良B．开关接触不良C．小灯泡两端短路D．灯泡的钨丝断了6．同学们为敬老院的老人买了一辆电动轮椅，工作原理如图所示．操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退．已知蓄电池电压为24V，定值电阻R2为20 Ω，R1为滑动变阻器．下列对电路的判断正确的是()A．S1接触点1，S2接触点2时，轮椅前进B．S1和S2都接触点1时，轮椅后退C．轮椅后退时电路中的电流小于1.2 AD．轮椅后退时电路中的电流为1.2 A7．家庭电路中有时会出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是() A．这个插座的火线和零线原来就相接触形成了开路B．插头与这个插座接触不良形成了开路C．插头插入这个插座时，导致火线和零线相接触形成了短路D．同时工作的用电器过多，导致干路电流过大，空气开关跳闸8．某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图甲所示电路，在a、b两点间分别接入定值电阻R1、R2，R1＞R2，通过调节滑动变阻器测得多组数据，并根据数据绘制两个电阻的UI关系图像，图乙中能正确反映两个电阻大小关系的是()甲乙二、填空题(本大题共10个小题，每小题2分，共20分)9．有两个电阻R1＝30 Ω，R2＝50 Ω，若把它们串联在电路中，总电阻是Ω，R1和R2两端的电压之比U1∶U2＝.10．如图所示电路中，R1＝R2＝R3＝3 Ω，当两个开关都断开时，A、B两点间的电阻R AB＝Ω；当两个开关都闭合时，A、B两点间的电阻R AB＝Ω.11．刘娜用“伏安法”测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电流表的示数为A；电阻R的阻值为Ω.。

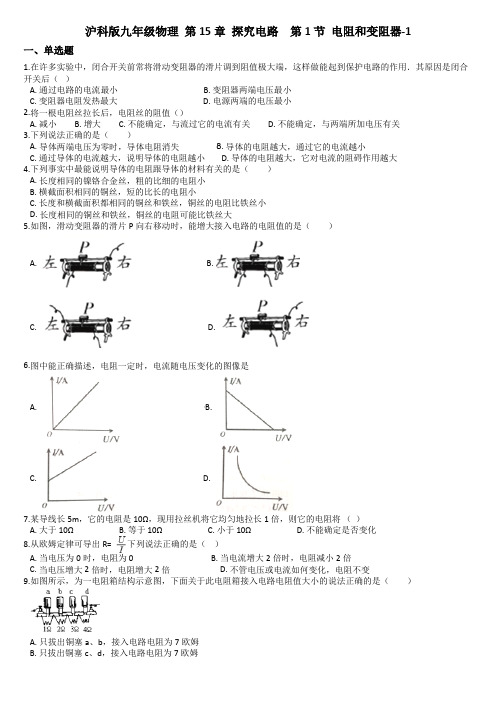

沪科版九年级物理第15章探究电路第1节电阻和变阻器-1一、单选题1.在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护电路的作用．其原因是闭合开关后（）A. 通过电路的电流最小B. 变阻器两端电压最小C. 变阻器电阻发热最大D. 电源两端的电压最小2.将一根电阻丝拉长后，电阻丝的阻值（）A. 减小B. 增大C. 不能确定，与流过它的电流有关D. 不能确定，与两端所加电压有关3.下列说法正确的是（）A. 导体两端电压为零时，导体电阻消失B. 导体的电阻越大，通过它的电流越小C. 通过导体的电流越大，说明导体的电阻越小D. 导体的电阻越大，它对电流的阻碍作用越大4.下列事实中最能说明导体的电阻跟导体的材料有关的是（）A. 长度相同的镍铬合金丝，粗的比细的电阻小B. 横截面积相同的铜丝，短的比长的电阻小C. 长度和横截面积都相同的铜丝和铁丝，铜丝的电阻比铁丝小D. 长度相同的铜丝和铁丝，铜丝的电阻可能比铁丝大5.如图，滑动变阻器的滑片P向右移动时，能增大接入电路的电阻值的是（）A. B.C. D.6.图中能正确描述，电阻一定时，电流随电压变化的图像是A. B.C. D.7.某导线长5m，它的电阻是10Ω，现用拉丝机将它均匀地拉长1倍，则它的电阻将（）A. 大于10ΩB. 等于10ΩC. 小于10ΩD. 不能确定是否变化8.从欧姆定律可导出R= 下列说法正确的是（）A. 当电压为0时，电阻为0B. 当电流增大2倍时，电阻减小2倍C. 当电压增大2倍时，电阻增大2倍D. 不管电压或电流如何变化，电阻不变9.如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（）A. 只拔出铜塞a、b，接入电路电阻为7欧姆B. 只拔出铜塞c、d，接入电路电阻为7欧姆C. 要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D. 将铜塞a、b、c、d全拔出，接入电路的电阻最小10.如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应该选择的接线柱是（）A. B，DB. A，BC. C，DD. A，C二、填空题11.滑动变阻器是靠改变接入电路中电阻丝的________来改变________ 的大小．12.有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω1A”的字样，其中20Ω的意义是________ ，1A的意义是________ 。

沪科版九年级物理上册第第十五章探究电路一、单项选择题（共20小题；共40分）1. 家庭电路中安装熔断器（其中安装熔丝，俗称“保险丝”），它的作用是A. 当电压过高时自动切断电路B. 当发生触电时自动切断电路C. 当用电器发生漏电时自动切断电路D. 当电路中电流过大时自动切断电路2. 如图所示电阻箱的读数是A. B. C. D.3. 关于安全用电，下列说法正确的是A. 家用电器的金属外壳应该接地B. 保险丝应尽可能选择较粗的C. 对人体的安全电压是D. 利用测电笔判别火线与零线时，手不能与笔尾金属体相接触4. 下列家庭电路中，开关和电灯的接线正确的是A. B.C. D.5. 下列用电器中可以利用超导体工作的是A. 电热水器B. 电饭锅C. 电风扇D. 电暖器6. 一个阻值为欧的电阻与一个阻值为欧的电阻并联后，其总电阻A. 大于欧B. 大于欧、小于欧C. 等于欧D. 小于欧7. 下列说法中，不正确的是A. 相同的电压加在阻值不同的导体两端，电流一定不同B. 用不同的电阻研究电流和电压的关系，得到的结论都一样C. 同一电阻，它两端电压越大，通过它的电流也越大D. 当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变8. 某同学说：在用伏安法测量小灯泡电阻的实验中，连接电路时，须注意以下几点。

你认为其中不必要的一条是A. 电路连接开关时，应该先将开关断开B. 开关应接在靠近电源正极的位置C. 电压表、电流表的量程选择要合适D. 在电路中连接滑动变阻器时，应该使滑片位于变阻器阻值最大处9. 如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则A. 人不会触电，因为没有电流通过人体B. 人会触电，因为有较大的电流通过人的左右手和心脏C. 人不会触电，因为人站在干燥的木凳上，流过人体的电流很小D. 人会触电，因为有电流经过人的右手、双脚流入大地10. 如图所示是家庭电路的一部分，则。

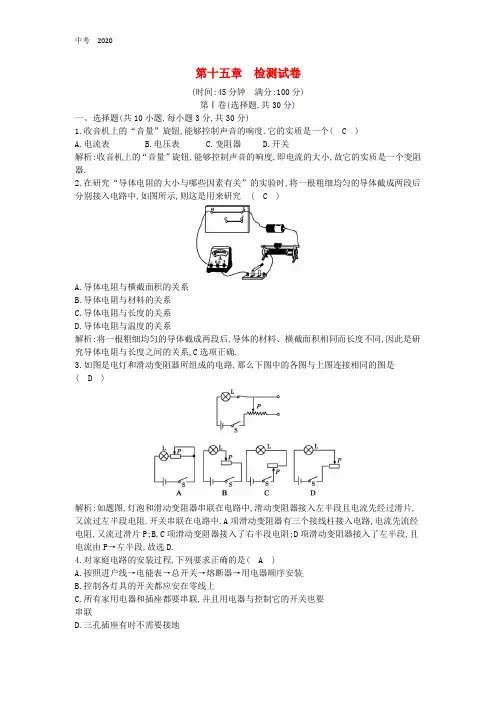

第十五章检测试卷(时间:45分钟满分:100分)第Ⅰ卷(选择题,共30分)一、选择题(共10小题,每小题3分,共30分)1.收音机上的“音量”旋钮,能够控制声音的响度.它的实质是一个( C )A.电流表B.电压表C.变阻器D.开关解析:收音机上的“音量”旋钮,能够控制声音的响度,即电流的大小,故它的实质是一个变阻器.2.在研究“导体电阻的大小与哪些因素有关”的实验时,将一根粗细均匀的导体截成两段后分别接入电路中,如图所示,则这是用来研究( C )A.导体电阻与横截面积的关系B.导体电阻与材料的关系C.导体电阻与长度的关系D.导体电阻与温度的关系解析:将一根粗细均匀的导体截成两段后,导体的材料、横截面积相同而长度不同,因此是研究导体电阻与长度之间的关系,C选项正确.3.如图是电灯和滑动变阻器所组成的电路,那么下图中的各图与上图连接相同的图是( D )解析:如题图,灯泡和滑动变阻器串联在电路中,滑动变阻器接入左半段且电流先经过滑片,又流过左半段电阻.开关串联在电路中.A项滑动变阻器有三个接线柱接入电路,电流先流经电阻,又流过滑片P;B,C项滑动变阻器接入了右半段电阻;D项滑动变阻器接入了左半段,且电流由P→左半段,故选D.4.对家庭电路的安装过程,下列要求正确的是( A )A.按照进户线→电能表→总开关→熔断器→用电器顺序安装B.控制各灯具的开关都应安在零线上C.所有家用电器和插座都要串联,并且用电器与控制它的开关也要串联D.三孔插座有时不需要接地解析:在家庭电路的安装过程中,应按照进户线→电能表→总开关→熔断器→用电器顺序安装,A正确;控制各灯具的开关都应安在火线上,B错误;所有家用电器和插座都要并联,C错误;为了安全三孔插座中的上孔需要接地,D错误.故选A.5.如图所示电路,电源电压为5 V,L1,L2发光时的电阻均为6 Ω,电流表、电压表量程应分别选择( B )A.电流表(0～0.6 A)、电压表(0～3 V)B.电流表(0～0.6 A)、电压表(0～15 V)C.电流表(0～3 A)、电压表(0～3 V)D.电流表(0～3 A)、电压表(0～15 V)解析:由题图可知,两灯串联,则总电阻R=12 Ω;电压表测量电源电压,示数为5 V,故电压表应选择0～15 V量程,A,C均错;闭合开关后,电路中的电流I==<0.6 A,故电流表选择0～0.6 A的量程,B对,D错.6.下列说法符合安全用电常识的是( C )A.可以把用电器的三脚插头改为两脚插头接在两孔插座上使用B.家庭电路中控制灯泡的开关接在火线或零线上都可以C.使用测电笔时笔尖应该接触被测导线,手指按住笔尾金属体D.发现有人触电时应迅速用手把他拉离带电体解析:把用电器的三脚插头改为两脚插头接在两孔插座上使用,这样当金属外壳漏电时,不能将电及时导向大地,易引发触电事故,故A错误;从安全用电的角度分析,家庭电路中控制灯泡的开关应接在火线和用电器之间,故B错误;使用测电笔时笔尖应该接触被测导线,手指按住笔尾金属体,故C正确;发现有人触电时,不要直接去救援,因为人体是导体,如果接触触电人,救援人员可能直接或间接接触火线,发生触电事故,所以一定先切断电源或用干木棒将人与带电体分开,故不符合安全用电常识,故D错误.7.小明在医院看到一种输液警报器,当管内药液流完时,电铃发声,报警器内部电路如图所示,其中R是一个随药液量减少而变小的电阻.当闭合开关,输液报警器工作时,下列分析正确的是( C )A.开始输液时,电流表示数最大B.输完药液时,电压表示数最小C.输完药液时,电铃响的原因是其两端电压最大D.开始输液时,电铃不响的原因是电铃没有电流通过解析:开始输液时,R值最大,电流表示数最小,故A错误;输完药液后,R变小,电压表示数最大,故B错误;输完药液后,R值变小,电铃两端的电压变大而发声,故C正确;开始输液时,R值很大,电铃两端的电压很小,电流很小,因而不响,故D错误.8.为了比较电阻R1和R2的大小,四位同学分别设计了如图所示的电路,其中不可行的是( D )解析:A、B选项中可根据串联电路中电压与电阻成正比来比较电阻的大小,各电阻两端电压可通过电压表测量出;C选项中可根据并联电路中电流与电阻成反比的关系来判断电阻的大小,电流的大小可通过电流表直接读出;D选项中只能测出R2的电阻大小,而无法判断电阻R1两端的电压大小,所以无法比较两个电阻的大小关系.9.在如图所示的电路中(R表示用电器),电源电压保持不变,闭合开关S,电路正常工作.一段时间后,发现两个电表的示数都变大,则出现这种故障可能原因是( C )A.R1短路B.R1断路C.R2短路D.R2断路解析:若R1短路,则电压表V示数应减小,A错;若R1断路,则电流表示数减小,B错;若R2短路,则电路中电阻变小,电流表示数变大,电压表测量电源电压,其示数也变大,C正确;若R2断路,则两表均无示数, D错.10.甲、乙两地相距40 km,在甲、乙两地之间沿直线架设了两条输电线,已知所用的输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路,为确定短路位置,检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量.当电压表的示数为3.0 V,电流表的示数为0.5 A,则短路位置离甲地的距离为( B )A.7.5 kmB.15 kmC.25 kmD.30 km解析:当电压表的示数为3.0 V,电流表的示数为0.5 A,则电阻为R===6 Ω,输电线的长度为L==30 km,短路位置离甲地的距离为s===15 km,故选B.第Ⅱ卷(非选择题,共70分)二、填空题(每空2分,共24分)11.如图所示是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线,此时测电笔氖管不发光(选填“发光”或“不发光”);为了防止漏电,避免对人体造成伤害,C孔应接地线.解析:三孔插座的三个孔所接线是“左零右火,上为地”,所以A孔应接零线,B孔应接火线,C 孔应接地线,但在使用测电笔时,手一定要接触笔尾金属卡,故此时测电笔的氖管不会发光.12.如图所示电路中,闭合开关S后,电流表A1的示数为0.5 A,电流表A2的示数为0.4 A.则通过电阻R2的电流为0.1 A,电阻R1与R2的阻值之比为1∶4 .解析:由电路图可知,电阻R1与R2并联,电流表A1测干路电流,电流表A2测R1支路的电流,因并联电路中干路电流等于各支路电流之和,所以,通过电阻R2的电流I2=I-I1=0.5 A-0.4A=0.1 A,因并联电路中各支路两端的电压相等,所以,由I=可得,电阻R1与R2的阻值之比====.13.某段金属导体两端电压为4 V时,通过的电流是0.2 A;当该导体两端电压为12 V时,通过该导体的电流为0.6 A;当该导体两端电压降为0时,电阻为20 Ω.解析:由I=可得,导体的电阻R===20 Ω,因电阻是导体本身的一种性质,与两端的电压和通过的电流无关,所以当该导体两端电压为12 V时或该导体两端电压降为0时,导体的电阻仍为20 Ω不变,当该导体两端电压为12 V时,通过该导体的电流I′===0.6A.14.如图所示,小灯泡正常发光时灯丝的电阻是7.5 Ω,电压1.5 V.如果电源电压为4 V,要使小灯泡正常发光,应串联一个变阻器分去电压 2.5 V,调节滑动变阻器的阻值为12.5 Ω.解析:小灯泡正常发光时灯丝的电阻是7.5 Ω,电压是1.5 V,串联的变阻器分去电压为4V-1.5 V=2.5 V.根据欧姆定律I===0.2 A.调节滑动变阻器的阻值为R′===12.5 Ω.15.在如图所示的电路中,电源电压不变,将滑片P向左移动的过程中,示数始终不变的电表是电压表,当滑片P移至右端时,断开开关S,电压表V示数与电流表A示数的比值将变大(选填“变大”“不变”“变小”).解析:电路为并联电路,电压表测量电源电压,电源电压不变,所以电压表的示数不变;将滑片P向左移动的过程中,滑动变阻器接入电路的电阻变大,根据I=可知,该支路的电流变小,即电流表A1的示数变小,而R1支路的电流不变,所以干路电流变小,即电流表A的示数变小.当滑片P移至左端时,断开开关S,电压表仍测电源电压,即电压表的示数不变,而此时R1支路断路,电流表A只测通过滑动变阻器的电流,所以电流表A的示数变小,电压表V示数与电流表A示数的比值将变大.16.如图所示为一种人体秤的工作原理示意图,电源电压恒定不变.体重显示表是由电流表改装而成,定值电阻R0起保护电路作用,其电阻值为10 Ω,在人体秤上不施加力时滑片P在电阻R的最上端,施加的力最大时滑片P移至电阻R的最下端,该人体秤测量范围0～100 kg,电路中电流变化范围0.1～0.6 A,则电源电压为 6 V,滑动变阻器的最大值为50Ω.解析:由电路图可知,R与R0串联,电流表测电路中的电流.施加的力最大时滑片P移至电阻R的最下端,电路为R0的简单电路,电流表的示数最大,由I=可得,电源的电压U=I大R0=0.6 A ×10 Ω=6 V;在人体秤上不施加力时滑片P在电阻R的最上端,接入电路中的电阻最大,电路中的电流最小,此时电路中的总电阻R总===60 Ω,因串联电路中总电阻等于各分电阻之和,所以,滑动变阻器的最大值R大=R总-R0=60 Ω-10 Ω=50 Ω.三、作图题(每小题5分,共10分)17.声控开关在静音时处于断开状态,在接收到一定响度的声音时会自动闭合一段时间;某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯,为确保行人不管从哪端进入,电灯都能接通电源发光;请用笔画线代替导线,按题意要求将下图中的电路连接完整.解析:由“行人不管从哪端进入,电灯都能接通电源发光”,知两开关应并联,且与灯泡串联,注意开关接在火线和灯泡尾部金属体之间.答案:如图所示18.将电压表和电流表的符号填入如图所示的电路中的○内.要求:开关S闭合后,小灯泡L1,L2并联,且都能发光.解析:由题图可知L1左右两端已与电源两极相连,L2左端已与电源负极相连,因题目要求两灯并联,所以L2右端必须相当于直接连电源正极,而电流表因其电阻小可视为导线,电压表电阻太大视为开路,所以甲应为电流表,乙只能为电压表.答案:如图所示四、实验探究题(每小题10分,共20分)19.小明同学在“探究通过导体的电流与电阻的关系”时,他用图(甲)所示的电路进行实验,实验中电阻R两端的电压始终保持2.4 V不变.(1)请用笔画线代替导线,将(甲)图中实物电路图连接完整(导线不得交叉);(2)开关闭合前,滑动变阻器的滑片P应置于(选填A或B)端;(3)在实验过程中,当把电阻R由5 Ω更换为10 Ω时,滑动变阻器接入电路中的电阻应(选填“变大”“变小”或“不变”);(4)某次实验时电流表的示数如图(乙)所示,则电流表示数为A,此时R的阻值为Ω.解析:(1)电压表要与电阻R并联,由于R两端的电压始终保持2.4 V不变,因而电压表要接小量程;(2)开关闭合前,滑片P应置于接入电路中的阻值最大的A端;(3)把R由5 Ω更换为10 Ω时,根据串联电路电压分配作用,电阻R两端的电压将增大,为使电压保持不变,应让电阻R 两端的电压减小下来,为此滑动变阻器应承担更多的电压,故滑动变阻器接入电路的电阻应变大;(4)由图(乙)可知,此时电流表的示数为0.2 A,R的阻值为R===12 Ω.答案:(1)如图所示(2)A (3)变大(4)0.2 1220.【实验名称】用电流表和电压表测电阻【实验器材】电压恒为3 V的电源、电压表、电流表、标有“20 Ω 2 A”字样的滑动变阻器、待测电阻R x、开关、导线若干.【实验原理】欧姆定律(或R=) .【实验步骤】(1)小明按如图所示的电路图连接电路;(2)闭合开关,发现电流表示数如图(乙)所示,则下一步的实验操作是:先断开开关,然后将电流表的正负接线柱上的导线对调;(3)小明测出待测电阻的阻值后,向老师汇报,老师指出他实验设计中存在着不足,其不足是只测量一组数据,实验误差会较大;(4)改进后,小明继续实验并将数据记录在下表中,分析数据可知待测电阻的阻值为10 Ω;还可以初步得出:电阻一定时,通过导体的电流与导体两端的电压成正比;数据表格实验次数电压U/V 电流I/A1 2.4 0.242 2.0 0.203 1.5 0.15(5)实验过程中,若小明将滑片P移到了如图所示的位置,闭合开关,此时电流表的示数为0A.解析:伏安法测电阻的实验原理是欧姆定律(或R=);(2)由于电流表反向偏转,应先断开开关,然后将电流表的正负接线柱上的导线对调;(3)只测量一组数据,实验误差会较大;(4)由R=得,待测电阻的阻值为10 Ω;还可以初步得出:电阻一定时,通过导体的电流与导体两端的电压成正比;由题图可知,滑片滑离了滑动变阻器上的电阻丝,滑动变阻器断路,造成整个电路断路,此时电流表无示数,即电流表示数为0 A.五、计算题(21题4分,22题6分,23题6分,共16分)21.在如图(a)所示的电路中,电源电压U=4 V,电阻R1=20 Ω.闭合开关S,当滑动变阻器的滑片P移至某处时,电路中电流表A的示数如图(b)所示.求:(1)电流表A1的示数;(2)滑动变阻器连入电路的阻值.解析:(1)当S闭合后,R1,R2是并联的,电流表A1测量R1中的电流,电流表A测量干路电流.I A1=I R1===0.2 A;(2)本题中没有告诉电流表A的量程,故(b)图中电流表的示数为0.4 A或2 A;当电流表A的示数为0.4 A时,变阻器支路的电流I R2=I-I R1=0.4 A-0.2A =0.2 A故滑动变阻器接入电路的电阻为R2===20 Ω;当电流表A的示数为2 A时,变阻器支路的电流I R2=I-I R1=2 A-0.2 A=1.8 A,故滑动变阻器接入电路的电阻为R2==≈2.2 Ω.答案:(1)0.2 A (2)20 Ω或2.2 Ω22.如图所示,(甲)为电路的连接情况,R1=20 Ω,R2为滑动变阻器,(乙)为R3的I-U图像,电源电压保持不变.当S1闭合,S2断开时,若滑片P在a端,则电流表示数为0.6 A;若滑片P在b 端,则电压表示数为8 V.求:(1)电源电压;(2)滑动变阻器R2的最大阻值;(3)当S1,S2均闭合,且滑片P在a端时,求电流表的示数.解析:(1)当S1闭合,S2断开,滑片P在a端时,电路为R1的简单电路,电流表测电路中的电流,由I=可得,电源电压U=I a R1=0.6 A×20 Ω=12 V.(2)当S1闭合,S2断开,滑片P在b端时,R2接入电路的电阻最大,电压表测R2两端的电压,因串联电路中总电压等于各分电压之和,所以,R1两端的电压U1=U-U2=12 V-8 V=4 V,因串联电路中各处的电流相等,所以,电路中的电流I b==,即=,解得R2=40 Ω.(3)当S1,S2均闭合,且滑片P在a端时,R1与R3并联,电流表测干路电流,由图(乙)可知,当R3两端的电压U3=6 V时,通过的电流I3=0.3 A,则R3的阻值R3===20 Ω,因并联电路中总电阻的倒数等于各分电阻倒数之和,所以电路中的总电阻R===10 Ω,干路电流表的示数I===1.2 A.答案:(1)12 V (2)40 Ω(3)1.2 A23.有一种装饰用的小彩灯,如图(甲)所示,它的内部是由一个定值电阻与灯丝并联而成,等效电路如图(乙)所示.已知灯丝的电阻R1= 10 Ω,定值电阻R2=1 000 Ω.(1)求这个小彩灯的电阻;(结果保留一位小数)(2)若将一个小彩灯接在电压为1.5 V的电源两端,求通过灯丝R1的电流大小;(3)如图(丙)所示,将数十个小彩灯串联后接在电压为U的电源两端,均正常发光(图中只画出3个,其他未画出).若其中一个灯的灯丝断了,其他小彩灯两端的电压如何变化?写出你的判断依据.解析:(1)小彩灯内部的定值电阻与灯丝并联,故小彩灯的电阻R==Ω≈9.9 Ω.(2)通过灯丝的电流I===0.15 A.(3)其他小彩灯两端的电压变小.判断依据:当其中一个灯的灯丝断了时,该灯泡的电阻变大,其他小彩灯电阻不变,总电压U不变,根据串联电路中的分压关系可知,与该灯泡串联的其他每个小彩灯分得的电压变小.答案:(1)9.9 Ω(2)0.15 A(3)见解析。

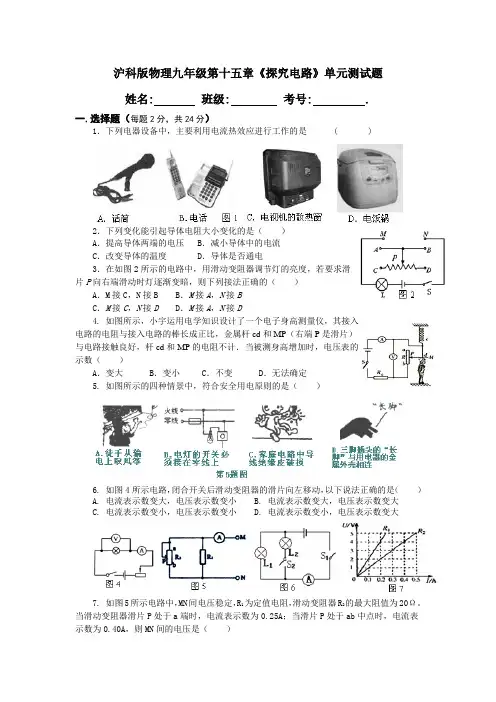

沪科版物理九年级第十五章《探究电路》单元测试题姓名: 班级: 考号: .一.选择题（每题2分，共24分）1．下列电器设备中，主要利用电流热效应进行工作的是 ( )2．下列变化能引起导体电阻大小变化的是（）A．提高导体两端的电压 B．减小导体中的电流C．改变导体的温度 D．导体是否通电3．在如图2所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的（）A．M接C，N接B B．M接A，N接BC．M接C，N接D D．M接A，N接D4.如图所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，杆cd和MP的电阻不计．当被测身高增加时，电压表的示数（）A．变大 B．变小C．不变 D．无法确定5. 如图所示的四种情景中，符合安全用电原则的是（）6. 如图4所示电路，闭合开关后滑动变阻器的滑片向左移动，以下说法正确的是（）A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大7. 如图5所示电路中，MN间电压稳定，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω。

当滑动变阻器滑片P处于a端时，电流表示数为0.25A；当滑片P处于ab中点时，电流表示数为0.40A，则MN间的电压是（）A.6伏B.5伏C.4伏D.3伏8. 对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不．正确．．的是（）A.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D.后者多次测量的目的是取电阻的平均值，减小误差9. 如图6所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是…（）A．L1亮度增大，电流表示数不变 B．L1亮度不变，电流表示数不变C．L1亮度不变，电流表示数变小 D．L1亮度减小，电流表示数变小10. 如图7所示是两电阻R1，R2的U-I图线，由图可知（）A. R1=20Ω，R2=10ΩB. R1=10Ω，R2=20ΩC. R1=30Ω，R2=20ΩD. R1=20Ω，R2=30Ω11.图8是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U 随R变化的图象是（）12.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P 向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗二.填空题（每空2分，共20分）13．滑动变阻器滑动头上有一个铭牌，铭牌上面标有电流值和电阻值，如图9所示，其中50Ω示；1.2A表示。

２０1９—2019学年沪科版九年级物理第十五章探究电路一、单选题1、用一段锰铜丝绕成线圈接入电路后,闭合开关,电流表的示数为I l, 当用酒精灯缓慢地给线圈加热一段时间后(电源电压不变),电流表的示数为I２, 则Ａ、 I l< I2 B。

I l=I2 C、 I l＞Ｉ２ D、无法判断它们的大小2、下列不符合安全用电要求的是( )A、用湿手拔热水器的插头B、发生触电事故时,应马上切断电源Ｃ、冰箱的金属外壳要接地 D、使用测电笔时,手要接触笔尾金属体３。

如图所示的电路,开关ｓ闭合后,滑动变阻器滑片P向右滑动的过程中,有关电流表、电压表的读数以及灯泡亮度的变化,下列说法中正确的是( )A。

电流表的读数变大,电压表的读数变小,灯泡变暗ﻫB、电流表的读数变小,电压表的读数变大,灯泡变亮C、电流表、电压表的读数都变小,灯泡变暗ﻫD。

电流表、电压表的读教都变大,灯泡变亮4。

在下列安全提示中与它相应的解释不正确的是()A。

打雷时请勿在大树下躲雨﹣﹣雷击时电流特别大,且易经大树流入大地B。

不能用湿抹布擦拭正在工作的用电器﹣﹣一般的生活用水是导体ﻫC、高压危险请勿靠近﹣﹣只有高压电对人体才是不安全的D。

洗衣机的金属外壳要接地﹣﹣防止外壳漏电发生触电事故5、如图所示,把一个5Ω和10Ω的电阻串联起来,接到电源电压为９V的电路中,则通过电阻R1的电流为( )ﻫA、 1。

6Ａ B。

０。

8Ａ C、 0。

５3A Ｄ、 0。

6A6、把一根电阻为R的均匀电阻丝弯折成一个等边三角形abｃ,如图所示,图中d为底边ab的中心。

假如cd 两端的电阻R１为9欧姆,则aｂ两端的电阻R2的阻值是( )Ａ、36欧姆ﻫB。

12欧姆ﻫＣ、8欧姆D、0欧姆７关于安全用电,下列说法中正确的是()A、家用电器起火时,应迅速用水扑灭Ｂ、家庭电路中,保险丝熔断后,可用铜线代替C。

用试电笔辨别火线、零线时,手指要接触笔尾金属体D。

使用有金属外壳的家用电器时,应将其外壳接在零线上８、有一段导体,下列措施中能减小其电阻的是( )Ａ。
