沪科版九年级物理第十五章《探究电路》单元测试卷

O I /AU /VR2R1AV1V2PR1R2S图15-2 图15-3初中物理学习材料第十五章探究电路检测题（时间：45分钟满分：100分）一、选择题（每题3分，共36分）1. 下列关于电阻的几种说法，正确的是( )A.长导线的电阻比短导线的电阻大B.粗导线的电阻比细导线的电阻小C.同样长度，同样粗细，铁导线的电阻比铜导线的电阻大D.电阻是表示导体对电流的阻碍作用，电路中没有电流，电阻也就没有了2. 如图15-1所示，R1的电阻是30 Ω，R2的电阻是20 Ω，闭合开关S，断开开关S1时电流表的示数是0.3 A，再闭合开关S1时电流表的示数是（）A.0.3 AB.0.5 AC.0.6 AD.0.2 A3. 在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图15-2所示的I-U关系图像，从图中可以看出R1、R2的大小关系为( )A.R1>R2B.R1<R2C.R1＝R2D.不能确定4. 如图15-3所示的电路中，电源电压保持不变。

闭合开关S，将滑动变阻器的滑片P向右移动时，下列说法正确的是（）A.电流表A的示数变小，电压表V2的示数变大B.电压表V1与电流表A的示数之比保持不变C.电流表A的示数变小，电压表V1的示数变大D.电压表V1与电压表V2的示数之和保持不变5. 在“用伏安法测电阻”的实验中，所选择的电源电压为4.5 V，被测电阻的阻值约为l0 Ω，则电压表、电流表的量程选择应为( )A.0～3 V、0～3 AB.0～3 V、0～0.6 AC.0～15 V、0～3 AD.0～15 V、0～0.6 A6. 如图15-4所示的电路中，电源电压保持不变。

闭合开关S后，向右移动滑片P。

下列说法中正确的是（）A.电压表的示数变大图15-1B.电压表的示数变小C.电流表A的示数变大D.电流表A 1的示数变小7. 小明同学做实验时，连成了如图15-5所示的电路，闭合开关后，发现灯泡L1和灯泡L2都不亮，电压表有示数，产生这一现象的原因可能是( )A.L1开路，L2开路B.L1开路，L2短路C.L1短路，L2开路D.L1短路，L2短路8. 某同学采用如图15-6所示电路做电学实验时，出现一处电路故障，以下分析正确的是( )A.若电流表无示数，电压表有示数，则R1短路B.若电流表无示数，电压表无示数，则R2开路C.若电流表有示数，电压表有示数，则R1开路D.若电流表有示数，电压表无示数，则R2短路9. 请根据下表给出的多组电压表和电流表的数据，判断分析，该电路可能是如图15-7所示电路图中的（）U/V 1.0 1.5 2.0 2.2 2.5 2.7I/A 0.20 0.30 0.40 0.44 0.50 0.54图15-710. 修理电器需要一个150 Ω的电阻，但只有阻值为100 Ω、200 Ω、600 Ω的电阻各一只，可采取的办法是（）A.把200 Ω的电阻与600 Ω的电阻串联起来B.把l00 Ω的电阻与200 Ω的电阻串联起来C.把l00 Ω的电阻与200 Ω的电阻并联起来D.把200 Ω的电阻与600 Ω的电阻并联起来11. 如图15-8所示四个电路中，电阻R的阻值和电源电压已知，根据已知条件和电表的示数能测出电阻R x阻值的电路是（）R xR RxRR xR RxRVAAVA B C D图15-8+L1SL2图15-5图15-612. 我国法律规定，驾驶员醉驾要负刑事责任。

《研究电路》单元测试卷一．选择题（共10 小题）1．经过一个50Ω电阻的电流若减少为原来的时，不计温度的影响，此时该电阻的阻值大小为（）A． 100ΩB．50ΩC． 25ΩD．无法确定电阻大小2．关于导体的电阻，若是不考虑温度对电阻的影响，以下说法正确的选项是（）A．银导线比铜导线的电阻小B．两根铜导线，长的比短的电阻大C．长度同样的两根铝丝，粗的比细的电阻大D．长度同样的两根铜丝，细的比粗的电阻大3．以以下列图的四个实验中，能模拟滑动变阻器原理的是（）A．B．C．D．4．以下关于电阻的说法正确的选项是（）A．滑动变阻器是经过改变连入电路中电阻线的横截面积的大小来改变电阻的B．长度和横截面积均同样的铜导线和保险丝，在同一温度下，它们的电阻不同样样C．所有导体的电阻都随着温度的高升而增大D．当导体中电流为零时，导体的电阻也为零5．将以以下列图的滑动变阻器连入电路，要求当滑片P 向左搬动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应是（）A． A 和 D B． B 和 C C．B 和 D D． A 和 B6．以以下列图象中，能正确描述小灯泡U﹣ I 关系的是（）A．B．C．D．7．由欧姆定律能够导出公式R=，此式能够说明（）A．当电压增大 2 倍时，电阻R 增大 2 倍B．当电流强度增大 2 倍时，电阻R 减小 2 倍C．电阻是导体自己的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零8．以以下列图电路，电源两端的电压为12V，且保持不变。

滑动变阻器R1的最大阻值为10Ω，电流表量程为 0～ 0.6A ，电压表的量程为0～ 3V．闭合开关S，为保证两块电表均不超量程工作，定值电阻 R2的阻值最少为（）A． 40ΩB． 30ΩC．20ΩD． 10Ω9．以以下列图的四个电路中，已知定值电阻R1和 R2的阻值大小关系为R1＞ R2．在这四个电路中，电路的等效电阻最小的是（）A．B．C．D．10．以以下列图，若是 R1＜R2，则图中电阻的四种不同样样接法，其总电阻最小的是（）A．B．C．D．二．多项选择题（共5 小题）11．关于导体的电阻，以下说法中正确的选项是（）A．导体的电阻跟它两端的电压成正比B．导体的电阻跟经过它的电流成反比C．导体的电阻是导体自己的一种性质D．导体的电阻等于导体两端的电压与经过它的电流的比值12．为了改变一根导线电阻的大小，以下方法中必然能达到目的是（）A．改变导线两端的电压B．将导线对折后使用C．将导线拉长后使用D．改变导线中的电流13．以以下列图的变阻器四种不同样样接法的电路中，闭合开关后，当滑片向左搬动时，电路中灯泡变亮的是（）A．B．C．D．14．关于电流、电压和电阻的关系，以下说法中正确的选项是（）A．当导体两端的电压为零时，电阻也为零B．电阻由导体自己的性质决定，与电流、电压没关C．定值电阻两端的电压越大，经过该电阻的电流就越大D．导体的电阻与导体两端的电压成正比，与经过导体的电流成反比15．由欧姆定律公式I=变形得R=，以下说法中正确的选项是（）A．加在导体两端的电压越大，则导体的电阻越大B．加在导体两端的电压越大，则经过导体的电流越大C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和经过导体的电流没关三．填空题（共 5 小题）16．经过学习物理看法，使我们能够改正确地描述物体的属性和状态，比方为了描述导体对电流的作用，我们学习了电阻的看法，为了描述物体的吸热本领我们学习了的看法。

沪科版九年级物理第十五章探究电路测试卷一、选择（每题2分，共32分）1. 对于某个导体电阻的大小，以下说法正确的是A. 加在导体两端的电压增大两倍，导体的电阻也增大两倍B. 通过导体的电流减小一半，则导体的电阻增大两倍C. 当导体的电压和通过导体的电流为零时，导体的电阻为零D. 电阻是导体本身的一种性质，与电压和电流无关 2. 关于电流、电压和电阻，下列说法正确的是（）A. 只要将导体连入电路，电路中就有电流B. 导体中通过的电流越大，它的电阻越小C. 有电流通过的小灯泡，其两端不一定有电压D. 导体两端电压越大，通过该导体的电流就越大3. 如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小, 小灯泡变亮。

导致铅笔芯接入电路的电阻变小的主要影响因素是（）+ _ 顶刁Qi —一-；! A. 材料 （B. 长度C. 温度D. 横截面积 4,下列图像中，能正确描述小灯泡U-I 关系的是（）。

5. 如图是滑动变阻器连入电路的示意图，当滑片P 向右滑动时，连入电路的电阻变小的是（6.将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的 总电阻最大，应把滑片Pl 、P2放在（） .A.P1放在最右端，P2放在最右端jo — yo~B.Pl放在最左端，P2放在最左端C.Pl放在最右端，P2放在最左端D.Pl放在最左端，P2放在最右端7.如图为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的（）D. b® d8.有两个可变电阻，开始时阻值相等，都为R,现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（）A.—定大于RB. 一定等于RC.—定小于RD.以上结果都有可能9.如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S,两____ 卜，个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，•则[V I ______________ IA.L1和L2都变亮B.Li变暗，L2变亮C.Li变亮，L2变暗D.L,和L2都变暗10.如图所示的电路中，电源两端的电压保持不变，闭合开关S,将滑动变阻器的滑片P向右移，下列说法符合题意的是（）A.电压表V与电压表V2的示数之和保持不变B.电压表V2与电流表A的示数之比保持不变C,电流表A的示数变小，电压表V的示数变大D.电流表A的示数变小.电压表V2的示数变大11.下列关于家庭电路和安全用电常识的说法，错误的是（）A.开关应该接在火线与灯泡之间B.若空气开关“跳闸”，一定是使用了大功率用电器C.使用试电笔判断火线、零线时，手要按住笔尾金属体D.使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连A.灯泡和两孔插座是串联的火军地线线线 12. 如图，是用伏安法测小灯泡电阻，当闭合开关后小灯泡正常发光，电压表示数正常，但电流表指针不动，问 题是（）A. 电流表完好，但与导线未接牢B. 电流表烧坏，导致电路不通C.电流表短路D. 小灯座断路13. 如图所示，小华用裸铜导线的一端将两只小灯泡的螺旋套捆绑在一起，并让下面那个灯泡的尾部金属点与电 池正极接触，再将导线的另一端与电池负极接触（各处接触良好），下列有关现象的解释正确的是（）A. 两灯都亮，两灯是串联的B. 两灯都不亮，这样连接时电路中不会有电流C. 两灯都亮，两灯是并联的D. 下面的灯亮，上面的灯不亮，电流不通过上面那个灯的灯丝 14.关于家庭电路与安全用电，下列说法正确的是（ ）A. 保险丝是由熔点较高的材料制成的B. 正常情况下火线与大地间的电压为零C. 用电器的开关必须安装在火线上D. 电路连接处接触不良不可能引起火灾15. 如图甲为某可调亮度的台灯，如图乙为其用于调光的电位器结构图，心b 、c 是它的三个接线柱，a 、c 分别 与弧形电阻丝的两端相连，力与滑片相连。

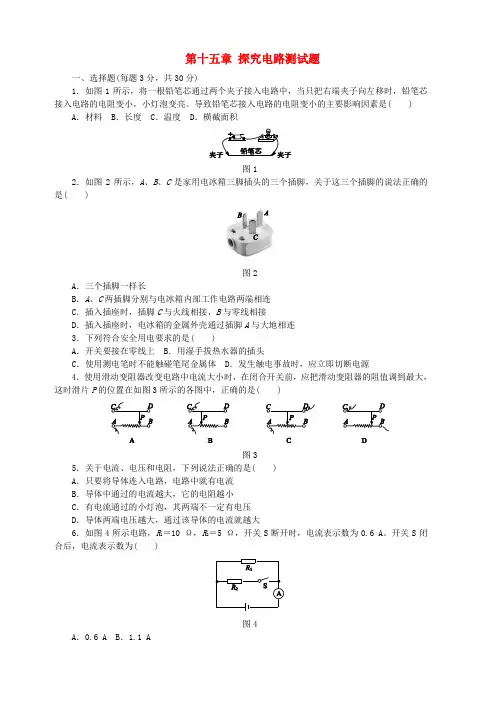

第十五章探究电路测试题一、选择题(每题3分，共30分)1．如图1所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮。

导致铅笔芯接入电路的电阻变小的主要影响因素是( ) A．材料 B．长度 C．温度 D．横截面积图12．如图2所示，A、B、C是家用电冰箱三脚插头的三个插脚，关于这三个插脚的说法正确的是( )图2A．三个插脚一样长B．A、C两插脚分别与电冰箱内部工作电路两端相连C．插入插座时，插脚C与火线相接，B与零线相接D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连3．下列符合安全用电要求的是( )A．开关要接在零线上 B．用湿手拔热水器的插头C．使用测电笔时不能触碰笔尾金属体 D．发生触电事故时，应立即切断电源4．使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器的阻值调到最大，这时滑片P的位置在如图3所示的各图中，正确的是( )图35．关于电流、电压和电阻，下列说法正确的是( )A．只要将导体连入电路，电路中就有电流B．导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压D．导体两端电压越大，通过该导体的电流就越大6．如图4所示电路，R1＝10 Ω，R2＝5 Ω，开关S断开时，电流表示数为0.6 A。

开关S闭合后，电流表示数为( )图4A．0.6 A B．1.1 AC．1.8 A D．0.4 A7．如图5所示电路，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是( )A．电压表V1示数变大，电流表示数变小B．电压表V2示数不变，电流表示数变大C．电压表V1的示数和电流表示数的乘积变大D．电压表V2的示数和电流表示数的比值不变图58．如图6所示是自动测量油箱内油量的装置图，其中R′是定值电阻，R是弧形变阻器，它的金属滑片是金属杠杆的一端。

下列判断正确的是( )图6A．油量表是电压表改装而成的 B．R和R′是并联的C．油位越高，通过R的电流越大 D．油位越低，R两端的电压越小9．如图7所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。

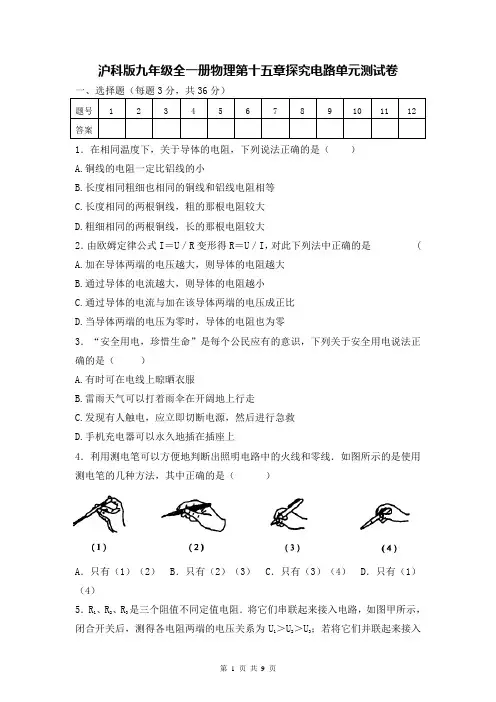

沪科版九年级全一册物理第十五章探究电路单元测试卷一、选择题（每题3分，共36分）题号 1 2 3 4 5 6 7 8 9 10 11 12 答案1．在相同温度下，关于导体的电阻，下列说法正确的是（）A.铜线的电阻一定比铝线的小B.长度相同粗细也相同的铜线和铝线电阻相等C.长度相同的两根铜线，粗的那根电阻较大D.粗细相同的两根铜线，长的那根电阻较大2．由欧姆定律公式I＝U／R变形得R＝U／I，对此下列法中正确的是 (A.加在导体两端的电压越大，则导体的电阻越大B.通过导体的电流越大，则导体的电阻越小C.通过导体的电流与加在该导体两端的电压成正比D.当导体两端的电压为零时，导体的电阻也为零3．“安全用电，珍惜生命”是每个公民应有的意识，下列关于安全用电说法正确的是（）A.有时可在电线上晾晒衣服B.雷雨天气可以打着雨伞在开阔地上行走C.发现有人触电，应立即切断电源，然后进行急救D.手机充电器可以永久地插在插座上4．利用测电笔可以方便地判断出照明电路中的火线和零线．如图所示的是使用测电笔的几种方法，其中正确的是（）A．只有（1）（2） B．只有（2）（3） C．只有（3）（4） D．只有（1）（4）5．R1、R2、R3是三个阻值不同定值电阻．将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1＞U2＞U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（）A.I1>I2>I3B.I3>12>I1C.I1=I2=I3D.I2>11>I36．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（）A．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AB．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC.通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻7．地磅工作时，重物越重，电表的示数就越大．下列四幅电路图中，R＇是滑动变阻器，R是定值电阻.其中符合地磅工作原理的是（）8．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A．L1变亮，电压表示数变小B．L1变暗，电流表示数变大C．L2亮起来，电压表示数变大D．L2亮起来，电流表示数变小9．如图在探究“电流与电阻的关系”，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，下列说法正确的是（）A．用5Ω电阻替换，滑片P应向右端移动，电流表示数变大B．用5Ω电阻替换，滑片P应向左端移动，电流表示数变小C．用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D．用20Ω电阻替换，滑片P应向右端移动，电流表示数变小10．用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是（）A.该电路中小灯泡的作用，不代替电流表判断电流强弱B.该电路探究导体的电阻大小与导体横截面积有关C.该电路探究导体的电阻大小与导体长度有关D.该电路探究导体的电阻大小与导体材料有关11．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R，测量未知电阻RX 阻值，图中不能实现测量RX阻值的正确电路图是（）12．如图为一种测量环境湿度仪器的简化工作原理图．电源电压恒为6V，定值电阻R为15Ω，R为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）。

沪科版九年级物理第十五章探究电路单元测试卷(满分100分，考试用时90分钟)一、选择题(本大题共8个小题，每个小题只有一个正确选项，每小题3分，共24分)1．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是() A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟该合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大2．一根1 m长的导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1 m，此时它的电阻()A．大于RB．等于RC．小于RD．因条件不足，无法判断其变化3．关于欧姆定律，下列说法正确的是()A．电阻越大，电流越小B．电压越大，电流越大C．电压为零，电阻也为零D．以上说法都不对4．“伏安法”测电阻实验中，滑动变阻器不能起到的作用是()A．改变待测电阻两端的电压B．改变电路中的电流C．保护电路D．改变待测电阻的阻值5．如图所示，小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器的滑片时电流表读数有变化，电压表读数始终为零，其原因可能是()A．滑动变阻器接触不良B．开关接触不良C．小灯泡两端短路D．灯泡的钨丝断了6．同学们为敬老院的老人买了一辆电动轮椅，工作原理如图所示．操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退．已知蓄电池电压为24V，定值电阻R2为20 Ω，R1为滑动变阻器．下列对电路的判断正确的是()A．S1接触点1，S2接触点2时，轮椅前进B．S1和S2都接触点1时，轮椅后退C．轮椅后退时电路中的电流小于1.2 AD．轮椅后退时电路中的电流为1.2 A7．家庭电路中有时会出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是() A．这个插座的火线和零线原来就相接触形成了开路B．插头与这个插座接触不良形成了开路C．插头插入这个插座时，导致火线和零线相接触形成了短路D．同时工作的用电器过多，导致干路电流过大，空气开关跳闸8．某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图甲所示电路，在a、b两点间分别接入定值电阻R1、R2，R1＞R2，通过调节滑动变阻器测得多组数据，并根据数据绘制两个电阻的UI关系图像，图乙中能正确反映两个电阻大小关系的是()甲乙二、填空题(本大题共10个小题，每小题2分，共20分)9．有两个电阻R1＝30 Ω，R2＝50 Ω，若把它们串联在电路中，总电阻是Ω，R1和R2两端的电压之比U1∶U2＝.10．如图所示电路中，R1＝R2＝R3＝3 Ω，当两个开关都断开时，A、B两点间的电阻R AB＝Ω；当两个开关都闭合时，A、B两点间的电阻R AB＝Ω.11．刘娜用“伏安法”测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电流表的示数为A；电阻R的阻值为Ω.。

沪科版九年级物理全一册《第十五章探究电路》单元检测卷学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法中正确的是（）A．灯L1和灯L2两端的电压一定相等B．灯L1和灯L2通过的电流一定相等C．越亮的灯泡通过的电流越大D．电路的总电阻的倒数等于各电阻的倒数之和2．如图所示，电源电压恒定，闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变小，电压表V2的示数不变B．电流表A的示数变大，电压表V2的示数变大C．电压表V2示数的变化量小于电压表V1示数的变化量D．电压表V1的示数和电流表A的示数比值不变3．如图所示的家庭电路，闭合开关S，灯泡L不亮，用测电笔分别测试a、b、c三点氖管均发光，再用测电笔测试插座的两孔氖管也都发光，该电路发生的故障可能是（）A．进户零线开路B．导线bc间开路C．灯泡L开路D．插座内部短路4．如图甲所示电路，先闭合开关S，断开S1，电压表的示数是4.5 V，再闭合S1，电压表示数如图乙所示，则R1、R2的阻值之比是（）A．9：15B．3：2C．15：9D．3：15．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小6．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器．闭合开关S，当将滑动变阻器的滑片P由a向b滑动时，下列说法错误的是（）A．电压表V1的示数与电压表V2的示数之和不变B．电压表V1的示数与电流表A的示数的乘积变大C．电压表V1的示数与电流表A的示数的比值不变D．电压表V2的示数与电流表A的示数的比值变大7．将电灯、开关和插座接入家庭电路中，接线正确的是（）A．B．C．D．8．从欧姆定律可以导出公式R=U I，对电阻的理解，你认为正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体的电阻与电压成正比，与电流成反比C．当电压为0时，电阻也为0D．电阻是导体本身的性质，与电压、电流无关二、填空题9．图是小灯泡L和电阻R中电流随电压变化的图像。

第十五章 探究电路单元测试【满分：100分 时间：45分钟】一、选择题(每题3分，共33分)1. 关于电流、电压和电阻，下列说法错误的是（ ）A ．一段电路中有电流，其两端就一定有电压B ．电路两端有电压，电路中就一定有电流C ．电压、电流为零时，导体的电阻不为零D ．电路中的电阻变小时，电流不一定变大 【答案】B【解析】电压是导体形成电流的原因，一段电路有电流，则两端就一定有电压，故A 选项说法正确；电路两端有电压，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，故B 选项不正确；导体的电阻与导体两端的电压、电流无关，故C 选项说法正确；电压一定时，其电阻越小，通过的电流越大，选项中没有说明电压不变，所以电阻变小时，电流不一定变大。

故选B 。

2.滑动变阻器的滑片P 滑动时，接入电路的电阻发生变化的原因是（ ）A.加在电阻丝两端的电压发生变化B.电阻丝横截面积发生变化C.连入电路的电阻丝长度发生变化D.通过变阻器的电流强度发生变化【答案】C【解析】滑动变阻器的滑片P 滑动时，接入电路的电阻丝的长度发生变化，导致电路中电流变化，导致滑动变阻器两端电压都发生变化，接入电路的电阻发生变化的原因是电阻丝长度的变化，电阻发生变化的结果是电路电流变化和滑动变阻器两端的电压的变化。

整个过程中电阻丝的横截面积都没有变化。

3.一段导体两端的电压是4V 时导体中的电流是1 A ，如果将电压减少到2V 时，导体中的电流为（ ）A ．2AB ．0．25AC ．3AD ．0．5A【答案】D【解析】因电阻的大小与两端的电压无关，所以当其两端电压减到2.0V 时，电阻的阻值不变； 所以有：1212U U I I = 所以2211210.54U V I I A A U V==⨯=，故选D 。

4.如图，R 1=10Ω，R 2=30Ω，R 3=20Ω，电源电压保持不变，若S 1、S 2都闭合，则电路中的总电阻是（ ）A ．40Ω B．60Ω C．12Ω D．无法判断【答案】C【解析】当S 1、S 2都闭合，R 1被短路， R 2和R 3并联。

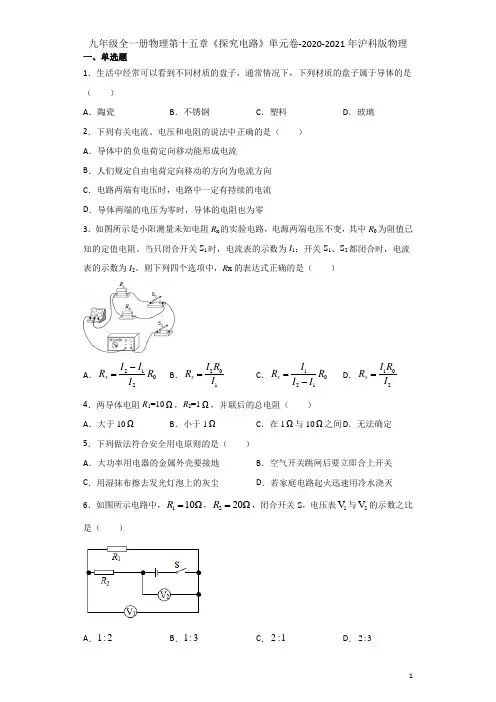

九年级全一册物理第十五章《探究电路》单元卷-2020-2021年沪科版物理一、单选题1．生活中经常可以看到不同材质的盘子，通常情况下，下列材质的盘子属于导体的是（ ） A ．陶瓷B ．不锈钢C ．塑料D ．玻璃2．下列有关电流、电压和电阻的说法中正确的是（ ） A ．导体中的负电荷定向移动能形成电流 B ．人们规定自由电荷定向移动的方向为电流方向 C ．电路两端有电压时，电路中一定有持续的电流 D ．导体两端的电压为零时，导体的电阻也为零3．如图所示是小阳测量未知电阻R x 的实验电路，电源两端电压不变，其中R 0为阻值已知的定值电阻。

当只闭合开关S 1时，电流表的示数为I 1；开关S 1、S 2都闭合时，电流表的示数为I 2。

则下列四个选项中，R x 的表达式正确的是（ ）A ．2102x I I R R I -=B ．201x I R R I =C ．1021x I R R I I =- D ．102x I R R I =4．两导体电阻R 1=10Ω，R 2=1Ω，并联后的总电阻（ ） A ．大于10ΩB ．小于1ΩC ．在1Ω与10Ω之间D ．无法确定5．下列做法符合安全用电原则的是（ ） A ．大功率用电器的金属外壳要接地 B ．空气开关跳闸后要立即合上开关 C ．用湿抹布擦去发光灯泡上的灰尘D ．若家庭电路起火迅速用冷水浇灭6．如图所示电路中，110ΩR =，220ΩR =，闭合开关S ，电压表1V 与2V 的示数之比是（ ）A ．1:2B ．1:3C ．2:1D ．2:37．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（）A．B．C．D．8．如图是小科利用实验室常用仪器，设计测量未知电阻R x阻值的四种电路，电源电压恒定且未知，R0是已知阻值的定值电阻，滑动变阻器R最大阻值未知，实验中只能闭合或断开开关及移动滑动变阻器滑片，其中能够测量出R x阻值的电路（）A．只有①B．只有②C．只有②③D．只有②③④9．如图所示，电源电压恒定。

沪科版九年级物理第十五章探究电路章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、通常情况下，下列物体属于绝缘体的是（）A．自来水B．玻璃棒C．硬币D．铅笔芯2、下列现中，解释正确的是（）A．粉笔用力捏碎变成粉末，说明物体是由分子组成的B．大雪四处飞扬，说明分子在永不停息的做无规则运动C．破镜难圆，说明分子之间在有斥力D．水和酒精混合后体积变小，说明分子之间存在间隙3、关于安全用电，下列说法正确的是（）A．使用试电笔时，手应触碰笔尾金属体B．有人触电时，用手把触电人直接拉开C．空气开关跳闸，说明电路中出现短路D．在家庭电路中，冰箱和电视是串联的4、物理学的发展历程离不开做出过大量贡献的科学巨匠，以下选项中表述正确的是（）A．亚里士多德认为运动无需力维持B．哥白尼用日心说否定了影响人类达千年之久的地心说C．伽利略是实验物理学的先驱，他发现了万有引力定律D．牛顿提出了狭义相对论理论，推动了物理学科新的发展5、如图所示，电源电压为5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“20Ω 1A”，定值电阻R1标有“6Ω 0.5A”，在保护电表及其它元件情况下，移动滑动变阻器的滑片，下列说法正确的是（）A．R1两端电压变化范围是0～1VB．电压表示数变化范围是1～3VC．电流表示数变化范围是0.33～0.6AD．滑动变阻器连入电路的阻值变化范围是4～9Ω6、在探究电阻大小与哪些因素有关的实验中，小丽设计了如图所示电路，其中a是锰铜合金，b、c、d是镍铬合金，a和b长度粗细相同，c和a、b的长度相同但c比较细，d和c的粗细相同，但d 比较长，则下列说法正确的是（）A．实验中，电流表示数越大说明电阻越大B．研究电阻与长度的关系可以选a和dC．研究电阻与横截面积的关系可以选b和cD．研究电阻与材料的关系可以选a和c7、在如图所示电路中，各实验器材完好，开关由断开到闭合，下列各种说法中正确的是（）A．V1与V的示数均不变B．A和V的示数均变大C．V的示数与A的示数的比值不变D．V1与V的差变大8、下列说法正确的是（）A．金属导电时，电流方向与电子定向移动的方向相同B．验电器的工作原理是同种电荷互相排斥C．把一根铜丝均匀拉长后电阻变小D．串联电路中电流从正极流向负极的过程中，电流越来越小9、在测量未知电阻的实验中，同学们设计了不同的方案，如图所示。

第十五章检测卷时间：70分钟满分：90分一、填空题(每空2分，共32分)1．德国物理学家________经过十年不懈的努力，通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，概括为数学表达式：I＝UR。

为了纪念他的杰出贡献，人们将他的名字命名为________的单位。

2．一根镍铬合金丝两端的电压一定，当镍铬合金丝被均匀拉长后，其电阻将________，流过它的电流将________。

(均选填“变大”“变小”或“不变”)3．某电阻两端的电压为3V时，通过的电流为0.5A，则该电阻的阻值是________Ω，若该电阻两端电压为0，其阻值是________Ω。

4．如图是常用的一个插线板。

小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。

根据上述现象可知指示灯和开关是________(选填“串联”或“并联”)的。

使用三脚插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电。

5．如图为旋转式变阻器的结构图，将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱________(选填“A、B”“B、C”或“A、C”)。

6．将几个相同阻值的电阻串联后电阻是将它并联后电阻的16倍，则这个电阻应为________个。

7.如图所示，当电源电压为4V时，电压表的示数为1V；当电源电压增加到12V时，电流表的示数为1A。

则电阻R2＝________Ω。

8．如图是研究电流与电阻关系的实验电路图，闭合开关前滑动变阻器的滑片应滑至________(选填“a”或“b”)端；当滑动变阻器滑片从中间位置向左滑动时，电流表示数将________(选填“变大”“变小”或“不变”)。

9．我们可以买到标有1.5V字样的电池，却买不到标有1.5A字样的电池，你认为其中的原因是__________________________________________________________。

第十五章《探究电路》单元测试卷班级：姓名：座号：一.填空题:1．导体的电阻与导体两端的＿＿＿和通过它的＿＿＿无关；某导体两端电压为5V，通过的电流为0.1A，则该导体的电阻为＿＿＿＿，若它两端的电压变为2.5V时，通过它的电流变为＿＿＿，电阻是＿＿＿＿，若它两端的电压变为0，则通过它的电流为＿＿＿，电阻是＿＿＿。

2．如图所示,该电阻箱的示数是_________Ω。

3．并联电路中，总电阻比任何一个并联电阻都＿＿＿，相当于导体的＿＿＿＿变大，并联的电阻越多，总电阻越＿＿＿；要获得5Ω的电阻，应将手边若干个10Ω的电阻＿＿联＿＿个。

4．如图所示是大型电子地磅的电路图，当称重物时，在压力作用下滑片P向B端滑动，变阻器连入电路的电阻＿＿＿，电流表的示数＿＿＿＿＿。

这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。

5.如图所示,是一种可以改变收音机音量大小的电路元件结构示意图,ABC是固定的铜片,D是一段弧形电阻,E是一端连接在B上的另一端可在D上滑动的铜片.为了使滑片E顺时针转动时音量增大(通过该元件的电流增大),应该将该元件的铜片B和铜片____接入电路。

6.人体是导体,下表是通过人体的电流值和相应的人体反应:电流(MA) 10 30 100人体反应触电感觉,人可挣脱感到剧痛,神经麻木短时间内使人心跳停止皮肤干燥的人两手间的电阻约为1×105Ω,当皮肤潮湿时,电阻可能降下1.5×103Ω,则皮肤潮湿时,只要在两手间加_____电压就就可以使人有触电感觉.二.选择题:7．如图所示的实验中，AB、CD是横截面积相同而长度不同的镍铬合金线，这个实验是研究导体电阻的大小跟导体的什么因素有关？A．材料B．长度C．横截面积D．温度8．如图所示电路，闭合开关后将滑片移至图示位置时，灯泡恰能正常发光，若将滑动变阻器的滑片向B端移动时，则A．电流表和电压表的示数都变大B．电流表示数变大，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表和电压表的示数都变小9．如图所示是小丽设计的压力传感器的原理图，其中R1是滑动变阻器，R2是定值电阻。

第十五章探究电路单元质量检测卷一、单选题1．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路2．家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。

则图所示电路中，与之对应的是（）A．B．C．D．3．如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移到中点时，电压表示数为2 VD．当滑片移到a端时，电流表示数为0.2 A4．如图所示，将两个定值电阻R1和R2串联接入电路中，R1=10Ω，R2=20Ω，若通过两定值电阻的电流分别为I1和I2，两电阻两端的电压分别为U1和U2，则下列判断正确的是（）A．I1＜I2B．I1＞I2C．U1＜U2D．U1＞U25．如图所示为探究“电流与电阻关系”的实验电路图，每次实验必须保持大小不变的是（）A．电压表的示数B．电流表的示数C．定值电阻的阻值D．滑动变阻器的阻值6．下列各电路图中，同种元件规格相同。

当开关闭合后，能利用滑动变阻器改变灯泡的亮度，又不会造成事故的电路是（）A．①①B．①①C．①①D．①①7．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。

下列说法中正确的是（）A．电流表A1的示数变大B．电压表V的示数变小C．电流表A2与A1的示数之差不变D．电压表V与电流表A2的示数之比变大8．线略板上的电阻线如图所示，某同学用该装贸探究影响导体电阻大小因素。

下列说法错误的是（）A．实验中通过观察电流表的示数比较电阻的大小B．探究电阻的大小是否跟导线的横截面积有关应选择电阻线①和①C．选择①和①电阻线探究的结论可解释“导线多是用铜做的，很少用铁来做导线”D．路板上的电阻线不能深究电阻的大小是否認导线的材科有关9．如图甲所示，电源电压为18V，滑动变阻器标有“20Ω 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是A．定值电阻R的阻值为10ΩB．电路的最小电流为0.6AC．滑动变阻器滑片P移动到最左端时，电流表示数最大D．滑动变阻器滑片P移动到最右端时，电压表示数最大10．测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后A．电路可测量的最高温度为50①B．温度表的0①应标在电压表零刻度处C．若增大U，电路可测量的最高温度将增大D．若U增大3V，R增大45Ω，电路可测量的最高温度将增大11．如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。

沪科版物理九年级第十五章《探究电路》单元测试题姓名: 班级: 考号: .一.选择题（每题2分，共24分）1．下列电器设备中，主要利用电流热效应进行工作的是 ( )2．下列变化能引起导体电阻大小变化的是（）A．提高导体两端的电压 B．减小导体中的电流C．改变导体的温度 D．导体是否通电3．在如图2所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的（）A．M接C，N接B B．M接A，N接BC．M接C，N接D D．M接A，N接D4.如图所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，杆cd和MP的电阻不计．当被测身高增加时，电压表的示数（）A．变大 B．变小C．不变 D．无法确定5. 如图所示的四种情景中，符合安全用电原则的是（）6. 如图4所示电路，闭合开关后滑动变阻器的滑片向左移动，以下说法正确的是（）A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大7. 如图5所示电路中，MN间电压稳定，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω。

当滑动变阻器滑片P处于a端时，电流表示数为0.25A；当滑片P处于ab中点时，电流表示数为0.40A，则MN间的电压是（）A.6伏B.5伏C.4伏D.3伏8. 对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不．正确．．的是（）A.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D.后者多次测量的目的是取电阻的平均值，减小误差9. 如图6所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是…（）A．L1亮度增大，电流表示数不变 B．L1亮度不变，电流表示数不变C．L1亮度不变，电流表示数变小 D．L1亮度减小，电流表示数变小10. 如图7所示是两电阻R1，R2的U-I图线，由图可知（）A. R1=20Ω，R2=10ΩB. R1=10Ω，R2=20ΩC. R1=30Ω，R2=20ΩD. R1=20Ω，R2=30Ω11.图8是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U 随R变化的图象是（）12.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P 向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗二.填空题（每空2分，共20分）13．滑动变阻器滑动头上有一个铭牌，铭牌上面标有电流值和电阻值，如图9所示，其中50Ω示；1.2A表示。

第十五章探究电路检测题参考答案1.C解析：电阻是导体本身的一种性质，与导体的材料、长度、横截面积等有关，与电路中是否有电流无关。

2.C相等，显然通过R l的电流I1大于通过R2的电流I2，由公式R＝知，R2＞R1，B选项正确。

5. D 解析：电路中的最大电流I＝＝＝0.45A＜0.6A，因此电流表应选0～0.6A的量程。

由于电源电压为4.5V，因此电压表应选0～15V的量程，故应选D。

6. C 解析：滑动变阻器串联在电路中的作用是保护电路，通过改变电阻，从而改变被测电阻两端的电压，改变电流。

8. D 解析：若R l短路，则电流表和电压表都有示数，故A选项错误；若R2开路，则电流表无示数，电压表有示数，B选项错误；若R l开路，则电流表和电压表都没有示数，C选项错误。

9. B10. D 解析：串联电路中，R1R2；并联电路中，。

将选项中的数据代入，知D选项正确。

11. D 解析：在D选项中，电压表测量的是电阻R x的电压U x，根据串联电路电流相等，可得，则可求出R x的阻值。

12. A 解析：安全用电的原则要求有金属外壳的用电器必须接地，用电器上的三脚插头中间一脚与用电器的金属外壳相连，A选项正确；用测电笔检查电路时,手必须与测电笔笔尾的金属体接触，而不能与笔尖的金属体接触，B选项错误；通常情况下控制用电器的开关应与该用电器串联在一起，当开关断开时，用电器断开，不工作，开关闭合时，电路为通路，用电器工作，C选项错误；空气开关跳闸的原因有短路或电路的总功率过大，而不只是短路，所以D选项错误。

13. 6 1 6 解析：导体的电阻与导体中是否有电流通过无关。

15. 2.5 0.5 5 解析：由题图可知电压表的示数为2.5V，电流表的示数为0.5A。

根据欧姆定律，R＝＝5Ω。

16.10 损坏电流表解析：根据欧姆定律，，电路中电流过大，容易损坏电流表。

17.10 0.1 0.218. 3 2 解析：当S l、S2都闭合时，电阻短路，只有电压表与电源构成闭合电路，电压表的示数就是电源电压，由题意知电源电压。

第十五章探究电路(考试时间：60分钟总分：70分)一、填空题(每空1分，第9题2分，共18分)1．家用电器通常是___联在电路中的，控制用电器的开关连接在_____线和用电器之间。

2．如图所示，电阻箱的示数为_____ Ω。

第2题图第3题图3．小佑收集了很多材料和长度都相同但粗细不同的铅笔芯，他用身边的器材自制了简易调光灯电路，如图所示。

闭合开关，夹子A向右移动的过程中灯泡的亮度_______(选填“变亮”“变暗”或“不变”)。

夹子A从最左端移动到最右端的过程中，他发现灯泡的亮度变化不明显，他应该换用更_______(选填“粗”或“细”)的铅笔芯来做实验。

4．R1、R2两电阻的电压与电流关系图像如图所示。

由图可知，电阻R1的阻值为______ Ω；若将两电阻并联后接在电压为3 V的电源两端，干路电流为_____ A。

5．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动时，总电阻_______，电压表的示数_______。

(均选填“变大”“变小”或“不变”)第4题图第5题图第6题图第7题图6．在相距20 km的甲、乙两地之间有两条输电线，已知每1 m输电线的电阻为0.01 Ω。

现输电线在某处发生短路，为确定短路位置，检测员用电压表、电流表和电源连成如图所示的电路进行检测，电压表的示数为 3 V，电流表的示数为20 mA，这是应用了_______法测电阻的原理，短路位置离甲地______ km。

7．如图所示，小灯泡的电阻为10 Ω，滑动变阻器R的阻值范围为0～20 Ω，则小灯泡和滑动变阻器串联后电阻的最大值是______ Ω。

闭合开关后，滑动变阻器的滑片由b往a移动，小灯泡的亮度_____(选填“变亮”“变暗”或“不变”)。

8．如图a所示的电路中，电源电压保持不变。

闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b所示。

根据图像可知，电源电压为______ V，定值电阻R1的阻值为_____Ω，滑动变阻器R2的最大阻值为_______ Ω。

最新沪科版九年级上册物理第15章单元测试卷(100分，60分钟)一、选择题(每题3分，共36分)1．关于欧姆定律，下列说法中正确的是()A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟通过该导体的电流成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．要使一根镍铬合金接入电路的电阻变大，可采用的方法是()A．增大导线两端的电压B．减小导线中的电流C．将导线拉长后接入电路D．将导线对折后接入电路3．小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其他器材足够，如果要他完成下面的实验探究活动，不可能完成的是()A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系4．如图所示是某居民家中的部分电路，开始时各部分工作正常。

将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。

拔出电饭煲的插头，电热壶仍不能工作。

把测电笔分别插入插座的左、右插孔，氖管均能发光。

若电路仅有一处故障，则()A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．插座左、右插孔短路D．电路的C、D两点间导线断路(第4题图)(第5题图)(第6题图) 5．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。

比较这两段导体两端的电压及通过它们的电流的大小，有()A．U AB>U BC，I AB<I BC B．U AB<U BC，I AB＝I BCC．U AB>U BC，I AB＝I BC D．U AB＝U BC，I AB<I BC6．在如图所示的电路中，电源电压保持不变。

当开关S从断开到闭合时，电路中()A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变小D．电流表的示数不变，电压表的示数变大7．如图所示，开关闭合S，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是()A．电流表开路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2开路D．灯泡L1短路(第7题图)(第8题图)(第9题图)8．用伏安法测电阻时，某同学接成如图所示的电路，开关闭合后()A．电流表和电压表有示数B．电流表烧毁C．电压表烧毁D．电流表的读数为零9．如图甲所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯。

沪科版九年级物理《第十五章探究电路》达标训练题（解析版）一．选择题（共14小题）1．电阻是导体本身的一种性质，在不考虑温度影响的情况下，它的大小（）A．只跟导体的材料有关B．只跟导体的长度有关C．只跟导体的横截面积有关D．跟导体的材料、长度、横截面积均有关2．由欧姆定律公式可知（）A．同一导体两端的电压跟通过导体的电流成反比B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C．导体中的电流越大，导体的电阻就越小D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示3．由欧姆定律I=变形可得R=．下列说法正确的是（）A．导体电阻跟它两端的电压成正比B．导体电阻跟通过它的电流成反比C．导体电压跟通过它的电流成正比D．导体电阻跟通过的电流和它两端电压无关4．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R：R2为（）A．3：2 B．3：3 C．7：5 D．5：75．如图所示的电路，电源电压为6V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2V．以下判断正确的是（）A．通过电阻R的电流是0.6A B．电阻R两端的电压是2VC．通过灯泡L的电流是0.2A D．灯泡L两端的电压是2V6．如图，已知电阻R1=20Ω、R2=30Ω，当开关闭合后，下列说法正确的是（）A．R1与R2的电压之比为2：3 B．R1与R2的总电阻为50ΩC．R1与R2的电流之比为2：3 D．R1与R2消耗的电功率之比为3：27．如图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．闭合开关S，则下列说法正确的是（）A．若环境温度升高，R的阻值变大B．若环境温度升高，电压表示数变大C．若环境温度降低，通过R电流变大D．若环境温度降低，通过R0电流变大8．如图所示的电路中，S1闭合S2断开时，甲、乙是电流表，I甲：I乙=1：3，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，则下列说法正确的是（）A．电阻大小之比R1：R2=2：1B．当S1闭合S2断开时，通过R1和R2的电流之比为I1：I2=1：2C．S1、S2闭合时，甲乙电压表示数之比U甲：U乙=3：1D．总功率之比P1：P2=9：29．某同学在只有电流表或电压表的情况下想测量未知电阻R x的阻值，其中电源电压未知，定值电阻和滑动变阻器的最大阻值均已知，下列电路中，可以测出R x阻值的是（）10．如图所示电源电压额定且U=12V，R1=12Ω．R2=6Ω，R3=4Ω，闭合开关S后，电流表A1和A2的示数分别为（）A．3A 1A B．3A 3A C．5A 1A D．5A 3A11．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：3，此时灯L1，L2的电阻之比是（）A．2：1 B．1：2 C．3：2 D．2：312．如图所示是A、B两定值电阻的I﹣U图象，若把A、B电阻串联在同一电路中，下列说法正确的是（）A．通过A、B电阻的电流之比是2：1 B．A的阻值大于B的阻值C．A、B电阻的两端电压之比是1：2 D．A、B电阻的电功率之比是1：413．明香同学周六放假回家后，发现家里的一盏电灯不亮了．于是她闭合开关S，用试电笔测试如图中的a、b、c、d四点时，只有d点不发光（如图），则电路的故障可能是（）A．开关s接触不良B．电灯的灯丝断了C．电灯的灯丝被短路了D．c、d之间的某处断路了14．下列做法中容易发生危险的是（）二．填空题（共11小题）15．如图所示的电路中，电源电压为12V．闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值是_________Ω．将滑动变阻器R1的滑片向右移动，电压表的示数将变_________．16．智能手机上已普遍使用电阻触摸屏，如图在竖直方向上触摸屏相当于一根电阻丝，触摸P点时电阻丝被分为上、下两部分，电阻分别为R1、R2．电源电压不变，当触摸点在竖直方向移动时，若测得R1两端电压减小，则R1阻值_________，触摸点P到屏下端的距离_________（均填“增大”、“减小”或“不变”）．17．如图所示的电路中，电源电压为6V且不变，R1=R2=R3．某同学误将一电流表并联在R1两端，闭合开关后，电流表示数为0.5A，则R1=_________Ω．发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是_________V，此时电路的总电阻为_________．导线中有电流时，发生定向移动的电荷是_________电荷．18．如图所示，电源电压恒定，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A；若再闭合S1，发现电流表示数变化了0.2A，则电源电压为_________V，R2的阻值为_________Ω．19．有两个电路元件A和B．流经各元件的电流I与其两端电压U的关系如图所示．把A、B元件并联后接在1V电源两端，并联电路的总电流为_________A，此时元件B的电阻是_________Ω．20．两个电阻的规格分别为“6V 0.2A”和“3V 0.3A”，将它们串联后接入电路，其总电压不能超过_________V；将它们并联后接入电路，其总电流不能超过_________A．21．如图所示，在三孔插座的A、B、C三孔中，连接火线的是_________孔，通过三孔插头和家用电器的金属外壳相连的是_________孔．22．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则由图象可知，元件A的电阻为_________Ω，将A和B并联后接在电压为2.0V的电源两端，则通过A和B的总电流是_________A．23．如图所示电路，电源电压不变．闭合开关S，当滑片P向右移动时灯泡L的亮度_________（选填“变亮”、“变暗”或“不变”），电流表示数_________（选填“增大”“减小”或“不变”）．24．如图所示，当S2断开，S1、S3闭合时，电压表的示数为6V，电流表的示数为0.3A；当S2闭合，S1、S3断开时，电压表的示数为4V．则R1=_________Ω，R2=_________Ω．25．图1的电路中，电源电压恒为12V，滑动变阻器铭牌上标有“100Ω0.5A”字样，图2为R1的I﹣U图象，R1的阻值为_________Ω，当电路中的电流为0.2A时，滑动变阻器R2接入电路的阻值为_________Ω，为了不损坏滑动变阻器R2，接入电路的阻值应不小于_________Ω．三．实验探究题（共3小题）26．在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：猜想一：导题电阻跟导体长度有关；猜想二：导题电阻跟导体粗细有关；猜想三：导题电阻跟导体材料有关．同学们想利用如图的电路和表中的导体验证上述猜想．（1）请将猜想一的实验设计思维路补充完整．选取_________和_________相同、_________不同的导体，分别将其接入如图电路中．通过比较电路中_________的大小，判断导体电阻的大小．（2）验证猜想三时，若需对比三个实验数据，则应从上表中选取导体_________（填写导体代号来进行实验）．27．利用电源（两节干电池）、开关、电流表（0～0.6～3A）、电压表（0～3～15V）、滑动变阻器、定值电阻5个（阻值相同）和导线若干探究电路中电流与电压、电阻的关系．（1）实验原理：用笔画线代替导线将图（乙）实物按图（甲）电路连接完整．（2）探究电路中电流与电压的关系小明的实验操作如下：①连接电路．按图（甲）连接电路，连接电路时，开关S应处于_________状态．闭合开关S前，滑片P应置于_________（填“A”或“B”）端．②闭合开关S，滑片移动到合适位置，电压表示数为2.50V时，电流表示数如图（丙），将此时通过电阻R的电流记入如表空白处．实验次数 1 2 3 4 5电压U/V 0.50 1.00 1.50 2.00 2.50电流I/A 0.10 0.20 0.30 0.40_________③移动滑片到不同的位置，读出电压表和电流表的示数，得到上表所示的数据．④分析表中数据得出结论：_________．由实验数据还可以测出电阻R的阻值为_________Ω．（3）探究电路中电流与电阻的关系请你接着小明的实验继续完成电流与电阻关系的探究，写出你的主要实验步骤．28．用如图甲的电路测定量定值电阻R的阻值．（1）测量电阻的实验原理是_________．（2）按图甲电路，将图乙中的滑动变阻器正确连入电路．（3）连接电路时，开关必须_________，正确连接电路后，闭合开关前，滑动变阻器的阻值应处于_________值．（4）闭合开关．将图乙中的滑动变阻器的滑片P向左移动时，电流表的示数会_________，当滑片P滑到某一位置时，电流表的示数为0.5A，电压表的示数如图丙．由此可知被测电阻的阻值R=_________Ω．（5）该同学完成一次试验后，为确保测量结果的准确性，接下来的操作是_________．A．换用阻值不同的电阻再进行几次测量B．调节滑动变阻器的滑片P到不同位置再进行．四、综合应用题（共2个小题）29．如图所示，电源电压保持不变，小灯泡L标有“6V3W”的字样，其电阻不随温度变化，滑动变阻器的最大阻值为18Ω．当S闭合，S1、S2都断开时，滑动变阻器滑片P从b端向a端滑过三分之一时，小灯泡恰好正常发光．保持滑片P的位置不变，闭合S、S1、S2，发现电路消耗的总功率变化了12W．求：（1）小灯泡正常工作的电流．（2）小灯泡的电阻．（3）电源电压．（4）当开关S、S1、S2都闭合时，电路消耗总功率的最小值．30．图甲所示的电路图，电源电压恒定为6V，小灯泡L标有“3V 3W”的字样，小灯泡的电流随电压的变化曲线如图乙所示，求：（1）小灯泡正常发光时通过的电流为多少A？（2）当电流表示数为0.3A时，小灯泡两端的电压为多少V？（3）当电压表示数为5V时，电路中的总电阻为多少Ω？参考答案与试题解析一．选择题（共14小题）1．考点：影响电阻大小的因素．专题：电压和电阻．分析：影响电阻大小的因素有：材料、长度、横截面积和温度；与电压和电流无关．解答：解：因为影响电阻大小的因素是导体的材料、长度、横截面积和温度；在不考虑温度影响的情况下，它的大小与导体的材料、长度、横截面积有关．故选D．点评：本题只要知道影响电阻大小的因素即可解答．要特别注意电阻的大小与电压和电流无关．2．考点：欧姆定律．专题：欧姆定律．分析：①电阻一定时，通过导体的电流与电压成正比；电压一定时，通过导体的电流与电阻成反比；②电阻是导体本身所具有的性质，与通过它的电流、它两端的电压无关．其大小等于导体两端的电压与通过导体的电流之比．解答：解：A、电压是形成的电流的原因，不会随电流的变化而变化．此选项错误；B、导体两端的电压为零时，电流为零，但导体电阻不为零．此选项错误；C、导体中的电流越大，说明两端电压越大，但电阻不变．此选项错误；D、在物理学中，导体的电阻等于两端的电压与通过的电流的比值．此选项正确．故选D．点评：此题考查的是我们对欧姆定律特别是变形公式R=的理解和应用，是基本规律的考查，需要正确理解电流、电压、电阻三者之间的关系．3．考点：欧姆定律的变形公式．专题：欧姆定律．分析：（1）导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是电阻是导体本身的一种性质，与流过的电流和两端的电压无关；（2）电压是产生电流的原因，先有电压后有电流．解答：解：（1）电阻是导体本身的一种性质，与两端的电压和通过的电流无关，R=是计算导体电阻大小的一种方法，故AB不正确，D正确；（2）电压是产生电流的原因，不能说导体电压跟通过它的电流成正比，故C不正确．故选D．点评：本题考查了学生对电阻计算式R=的理解与掌握，我们根据比值定义法定义了电阻，但是电阻是由导体本身的性质决定的，与通过它的电流及两端的电压是无关的，在学习中要注意体会和理解．4．考点：欧姆定律的应用．专题：电路和欧姆定律．分析：当闭合S、S1，断开S2时，R1与R串联，电压表测R两端的电压；当闭合S、S2，断开S1时，R2与R串联，电压表测R两端的电压；根据欧姆定律表示出电压表的示数求出两种情况下电路中的电流之比，根据电压一定时电流与电阻成反比表示出两种情况下的电流之比，整理等式即可得出答案．解答：解：当闭合S、S1，断开S2时，R1与R串联，电压表测R两端的电压；当闭合S、S2，断开S1时，R2与R串联，电压表测R两端的电压；由I=可得，两种情况下的电流之比：====，因电源的电压一定时，电流与电阻成反比，所以，===，整理可得：=．故选A．点评：本题考查了串联电路的特点和欧姆定律的灵活应用，关键是利用电源的电压不变这一条件．5．考点：欧姆定律的应用；串联电路的电流规律；串联电路的电压规律．专题：应用题；电路和欧姆定律．分析：由电路图可知，灯泡与电阻R串联，电压表测L两端的电压，根据串联电路的电压特点求出电阻R两端的电压，根据欧姆定律求出通过电阻R的电流，根据串联电路的电流特点可知通过灯泡L的电流．解答：解：由电路图可知，灯泡与电阻R串联，电压表测L两端的电压，则灯泡L两端的电压是2V，故D正确；因串联电路中总电压等于各分电压之和，所以，电阻R两端的电压：U R=U﹣U L=6V﹣2V=4V，故B不正确；通过电阻R的电流：I R===0.4A，故A不正确；因串联电路中各处的电流相等，所以，通过灯泡L的电流I L=I R=0.4A，故C不正确．故选D．点评：本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．6．考点：欧姆定律的应用；电功率的计算．专题：应用题；电路和欧姆定律；电能和电功率．分析：由电路图可知两电阻并联，根据并联电路的电压特点可知两电阻两端的电压关系，根据电阻的并联可求电路中的总电阻，根据欧姆定律可知通过两电阻的电流关系，根据P=UI求出两电阻消耗的电功率之比．解答：解：由电路图可知，R1与R2并联，因并联电路中各支路两端的电压相等，所以，R1与R2的电压之比为1：1，故A不正确；因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，R1与R2的总电阻为：R===12Ω，故B不正确；由I=可得，R1与R2的电流之比为：====，故C不正确；由P=UI可得，R1与R2消耗的电功率之比为：===，故D正确．故选D．点评：本题考查了并联电路的特点和欧姆定律、电功率公式的灵活应用，是一道即为简单的应用题．7．考点：欧姆定律的应用．专题：应用题；电路和欧姆定律．分析：由电路图可知，R0与R串联，电压表测R0两端的电压．根据环境的温度可知热敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和电压表示数的变化．解答：解：由电路图可知，R0与R串联，电压表测R0两端的电压．当环境温度升高时，热敏电阻的阻值变小，电路中的总电阻变小，故A不正确；由I=可知，电路中的电流变大，由U=IR可知，R0两端的电压变大，即电压表的示数变大，故B正确；同理，当环境温度降低时，热敏电阻的阻值变大，电路中的总电阻变大，电流变小，因串联电路中各处的电流相等，所以，通过R和R0的电流变小，故CD不正确．故选：B．点评：本题考查了电路的动态分析，涉及到串联电路的电流特点和欧姆定律的应用，利用好“热敏电阻阻值会随温度的升高而变小”是关键．8．考点：欧姆定律的应用；电功率的计算．专题：计算题；欧姆定律；电能和电功率．分析：（1）当S1闭合S2断开时，R1、R2并联，甲测R2支路电流，乙测干路电流，已知甲、乙两电流表的示数之比，根据并联电路电流特点求出通过R1和R2的电流之比，根据欧姆定律求出电阻之比．（2）当S1、S2都闭合时，甲、乙都是电压表，R1、R2串联，甲电压表测电源的电压，乙电压表测R2两端的电压，根据串联电路电流特点和欧姆定律求出两电表示数之比；（3）根据P=求出总功率之比，解答：解：（1）当S1闭合S2断开时，R1、R2并联，甲测R2支路电流，乙测干路电流，则I甲=I2，I乙=I1+I2，∵I甲：I乙=1：3，∴I2：（I1+I2）=1：3，∴I1：I2=2：1，故B错误；∵U1：U2，∴由欧姆定律得：R1：R2=：=I2：I1=1：2，故A错误；（2）当S1、S2都闭合时，甲、乙都是电压表，R1、R2串联，甲电压表测电源的电压，乙电压表测R2两端的电压，∵串联电路中电流处处相等，∴根据欧姆定律得：甲电压表示数U甲′=I（R1+R2），乙电压表示数U乙′=IR2，∴U甲′：U乙′=I（R1+R2）：IR2=（R1+R2）：R2=（1+2）：2=3：2，故C错误；（3）∵P1=+，P2=，∴P1：P2=（+）：=（R1+R2）2：R1R2=（1+2）2：1×2=9：2，故D正确．故选D．点评：本题考查了串联电路和并联电路的特点，以及欧姆定律的灵活运用，关键是开关闭合和断开时电路串并联的判断．9．考点：欧姆定律的应用．专题：应用题；电路和欧姆定律．分析：要测量电阻阻值，需要测出电阻两端电压与通过电阻的电流，然后应用欧姆定律求出电阻阻值；分析图示电路图，应用串并联电路特点与欧姆定律分析答题．解答：解：A．两电阻串联，电压表测R0两端的电压，滑动变阻器处于最大阻值处时可以测出两端的电压，但其它位置无法测出或准确知道滑动变阻器接入电路中的电阻，所以无法利用串联电路的特点和欧姆定律求出R x的阻值，故A不正确；B．两电阻串联，分别利用电流表测出滑片位于最大阻值处和0Ω时电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R x的阻值，故B正确；C．当开关S1闭合时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律表示出电源的电压，当S1断开时，两电阻串联，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R x的阻值，故C正确；D．当开关S1闭合或断开时，电压表始终测电源的电压，无法得出R x两端的电压的通过的电流，测不出R x的阻值，故D不正确．故选BC．点评：本题考查了测电阻阻值问题，要测电阻阻值，需要测出待测电阻两端电压与通过电阻电流，分析清楚图示电路结构、应用串并联电路特点与欧姆定律即可正确解题．10．考点：欧姆定律的应用；并联电路的电流规律．专题：应用题；电路和欧姆定律．分析：由电路图可知，三电阻并联，电流表A1测R2、R3支路的电流之和，电流表A2测R1、R2支路的电流之和；根据并联电路的电流特点求出各支路的电流，根据并联电路的电流特点求出两电流表的示数．解答：解：电路的等效电路图如下图所示：三电阻并联，电流表A1测R2、R3支路的电流之和，电流表A2测R1、R2支路的电流之和；因并联电路中各支路两端的电压相等，所以，通过三电阻的电流分别为：I1===1A，I2===2A，I3===3A，因并联电路中干路电流等于各支路电流之和，所以，电流表A1和A2的示数分别为：I A1=I2+I3=2A+3A=5A，I A2=I1+I2=1A+2A=3A．故选D．点评：本题考查了并联电路的特点和欧姆定律的应用，关键是电路串并联的辨别和电流表所测电路元件的判断．11．考点：欧姆定律的应用．专题：欧姆定律．分析：根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．解答：解：如果甲乙任何一个为电流表，将会形成短路，因此甲乙都为电压表，此时灯L1、L2串联连接，电压表甲测量L2两端电压，电压表乙测量电源电压；因为串联电路两端电压等于各部分电压之和，并且甲、乙两个电表的示数之比是2：3，所以灯L1、L2两端电压之比：U1：U2=（3﹣2）：2=1：2；又因为串联电路电流相等，即I1=I2；由I=可得，R1：R2=：=U1：U2=1：2．故选B．点评：本题考查电压表和电流表在电路中的作用、串联电路的特点以及欧姆定律的应用，关键是明确甲乙仪表的种类和测量对象．12．考点：欧姆定律的应用；电功率的计算．专题：欧姆定律；电能和电功率．分析：（1）由图象可知通过两电阻的电流与两端的电压成正比即两电阻是定值电阻，从图象中读出任意一点的电流和电压值，根据欧姆定律求出两电阻的阻值，然后比较两电阻的阻值；（2）根据串联电路的电流特点可知通过两电阻的电流关系，根据欧姆定律求出两电阻两端的电压关系，根据P=I2R求出两个电阻的电功率之比．解答：解：（1）由图象可知，通过两电阻的电流与两端的电压成正比即两电阻是定值电阻，且U A=U B=3V 时，I A=0.6A，I B=0.3A；根据欧姆定律可得，两电阻的阻值分别为：R A===5Ω，R B===10Ω，所以A的电阻值小于B的电阻值，故A错误；（2）因为串联电路中各处的电流相等，所以通过A、B电阻的电流之比是1：1，故A不正确；A、B电阻的两端电压之比：====，故C正确；由P=I2R可知，A、B电阻的电功率之比：===，故D不正确．故选C．点评：本题考查了串联电路的电流特点和欧姆定律、电功率公式的应用，关键是根据图象判断出两电阻为定值电阻并读出相关的信息．13．考点：家庭电路的故障分析．专题：电与热、生活用电．分析：测电笔是用来辨别火线和零线的：用手接触笔尾的金属体，笔尖接触火线，测电笔的氖管将发光；试电笔测试图中的a、b、c、d四点，只有d点不发光，则d点与火线断开，a、b、c与火线连通的，据此判断．解答：解：A、开关s接触不良，b、c、d三点都不会发光，故A错误．B、电灯的灯丝断了，c、d两点都不会发光，故B错误．C、电灯的灯丝被短路了，形成电源短路，将烧坏导线，故C错误．D、c、d之间的某处断路了，a、b、c三点发光，d点不发光，故D正确．故选D．点评：本题考查了家庭电路故障的判断、测电笔的使用，反应同学学以致用的能力，在正常情况下，测电笔测火线应亮，测零线应不亮．14．考点：安全用电原则．专题：电与热、生活用电．分析：（1）测电笔的正确使用是：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线；（2）安全用电的原则：不接触低压带电体，不靠近高压带电体；（3）避雷针可使周围的空气形成一条可以导电的通道，使电荷沿避雷针的针尖、金属线流入大地，而不损坏建筑物；（4）发现有人触电时，首先要切断电源，再采取救援措施．解答：解：A、使用测电笔时，手要与笔尾金属体接触，此选项符合安全用电原则；B、在高压线下钓鱼，很容易造成高压电弧触电，此选项不符合安全用电原则；C、安装避雷针后，当有雷电时，电流会从避雷针传入大地，从而避免电流通过建筑物产生破坏作用，此选项符合安全用电原则；D、发现有人时，首先要切断电源，再采取救援措施；切不可带电救人，容易造成救人者的人身伤害，此选项符合安全用电原则．故选B．点评：本题考查安全用电的有关问题，相对比较简单，属于基础题．二．填空题（共11小题）15．考点：欧姆定律的应用；串联电路的电流规律；串联电路的电压规律；滑动变阻器的使用．专题：计算题；压轴题；动态预测题；图析法．分析：由电路图可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；（1）根据串联电路的电压特点求出R2两端的电压，根据欧姆定律求出R2的阻值；（2）根据滑片的移动判断接入电路电阻的变化，根据欧姆定律确定电路中电流的变化和R2两端电压的变化，再根据串联电路的电压特点确定电压表示数的变化．解答：解：由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压U1，电流表测电路中的电流；（1）由题意可知，U=12V，I=0.4A，U1=8V，则U2=U﹣U1=12V﹣8V=4V，R2===10Ω．（2）当将滑动变阻器R1的滑片向右移动时，接入电路的电阻减小，电路的总电阻变小；根据I=可知，电路中的电流变大；根据U=IR可知，R2两端的电压变大；根据串联电路总电压等于各分电压之和可知，R1两端的电压变小，即电压表的示数变小．故答案为：10；小．点评：判断电压表或者电流表示数变化的题目，需要按照以下步骤进行分析：（1）判断电路的连接方式，并认清电路中电流表、电压表的测量对象；（2）分析滑动变阻器的滑片移动时引起电路中总电阻的变化情况，并根据欧姆定律分析电路中总电流的变化情况，从而分析出电路中测量总电流的电流表的示数变化情况；（3）根据欧姆定律分析定值电阻两端的电压变化情况，根据串、并联电路中的电压和电流关系分析其余电表变化情况．16．考点：欧姆定律的应用．专题：应用题；欧姆定律．分析：从电路图可知，R1、R2串联，电流相等，根据公式U=IR可知，电阻越大，电阻两端的电压越大．从电路图可以看出R1的电阻变化与屏下端的距离的关系．解答：解：∵R1、R2串联，∴通过两电阻的电流相等，当R1两端电压减小时，∵U=IR，∴R1的电阻在减小，从电路图可以看出R1的电阻减小，应该是增大到屏下端的距离．故答案为：减小；增大．点评：本题考查了欧姆定律的应用和串联电路的特点，关键是对电路图的正确分析．17．考点：。
