九年级物理实验探究题专题

期末专题复习电学实验探究1．“探究并联电路的电流规律”的实验。

（1）连接如图甲所示电路时，还剩一根导线没连接，请你用笔画线代替导线，将电路实物图补充完整，要求电流表测L1的电流；( )（2）小明分别测量图乙中A、B、C三点的电流，数据如下：A点电流IA/A0.2B点电流IB/A0.3C点电流IC/A（3）接下来他选用规格___________（选填“相同”或“不同”）的小灯泡，再次测量各点电流，这样操作的目的是___________；（4）通过多次实验，并联电路电流的规律是___________。

2．小明和小轩同学在“探究串联电路电压规律”的实验中，设计了如图甲所示的电路图。

（1）根据设计好的电路图连接实物时，开关应处于_______状态；（2）电路连接完成后，在开关闭合前，小明发现电压表的示数如图乙所示，接下来的操作应该是_______；小明调整好电压表后闭合开关S，发现电压表示数为零，若只有L1或者L2中的其中一处发生故障，则故障可能是______；（写出一种即可）（3）排除故障后，小明和小轩闭合开关开始测量灯泡L1两端的电压，其示数如图丙所示，则L1两端的电压为_______V；同组的小轩同学提出在测量L2两端的电压时，可以保持电压表接B点的导线不变，然后把电压表接A点的导线直接改接到C点，但小明却说这样操作是不对的，这样操作的问题是_______；（4）小明和小轩改正问题后，换用不同规格的灯泡进行了多次测量，并把测得的数据记录在下表的表格中。

实验次数L1两端的电压/V L2两端的电压/V串联总电压/V1 1.3 3.02 1.5 1.4 2.930.9 2.1 3.0“大于”“等于”或“小于”）；而在本实验中换用不同规格的灯泡进行多次测量的目的是( )。

A、减小误差B、使实验结论更具有普遍性3．如图所示，是探究影响导体电阻大小因素的实验电路，选用的导体材料规格如表中所示。

编号材料长度/m横截面积/mm2A镍铬0.50.5B镍铬 1.00.5C镍铬0.5 1.0D锰铜0.50.5小；（2）M、N间接入A、B导体进行比较，导体______接入时，电流表示数较大，表明导体的______对电阻的影响；（3）M、N间接入A、C导体进行比较，控制相同的因素有______，探究的是导体的______对电阻的影响；（4）将导体A、D分别接入M、N间，观察到电流表示数不同，由此可得到的初步结论是：______。

九年级物理实验探究题 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一、伏安法测电阻实验1、下面是某组同学采用控制变量法来研究电流与电压，电阻关系的实验： (1)、根据电路图连接实物图。

(2)、以下是该小组的实验数据的记录，请将数据不全部分补全。

表1 U=___V 恒定不变。

(实验中更换电阻R 1) 表2 R=___Ω恒定不变。

(3)、分析表1 数据可得结论___________________________________________________； 分析表2 数据可得结论_______________________________________________________； 在表1的实验中滑动变阻器的作用是___________________________________________； 在表2的实验中滑动变阻器的作用是___________________________________________。

2、如图是伏安法测电阻的实验器材，其中电池组电压为3V ，R X 的阻值约10Ω左右。

（1）老师提醒同学们，电压表选用3V 的量程。

那么，电流表应选用 的量程。

这样做的优点是① ；②以免实验时间过长，因 而影响阻值。

电压U (V) 1.53 4.5电流I (A)0.30.60.9电阻R (Ω)51020电流I (A)0.80.40.2（2）将图中器材连接成测定R X 阻值的实验电路（要求滑动变阻器的滑片P 处于最左端时，连入电路的阻值最大）。

（3）小明同学已将前两次实验的数据记入了表中，第3次实验的电表指示如图14所示，请将读数填入表中，并完成表中的有关计算。

（4）从记录表中看出，三次实验计算所得的电阻值不完全相同，其原因是 。

3、我们已进行过“科学探究；欧姆定律”， （1） 请你在右边方框画出该实验的电路图。

（2） ①由于电路中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了 法。

九年级物理欧姆定律实验探究专题练习1．图甲是小刚在“探究电流与电压关系”的实验中所连接的实物图．（1）①将甲图中的滑动变阻器（0 20Ω）阻值调到最大，闭合开关时，会看到下列哪种现象 ．A．电压表指针几乎不偏转，电流表指针几乎不偏转B．电压表指针偏转较大，电流表指针几乎不偏转C．电压表指针偏转较大，电流表指针也偏转较大②图甲中有一根导线接错了，请在错误处画“×”，并在图上改正．（2）用改正后的电路测小灯泡的电阻，将定值电阻换成一只标有“2.5V”的小灯泡，闭合开关后，调节滑动变阻器，某时刻电流如图乙所示，由图可得小灯泡的电流为 A，从丙图中小灯泡的U I图象可知，小灯泡的电阻随电压增大而 ．（3）小刚同学还设计了如图丁所示的电路，其中电源电压恒为1.5V，将M，N用导线连接，调节滑动变阻器，使电流表指针指在0.6A处，则此时滑动变阻器接入电路的电阻是 Ω．保持滑动变阻器滑片位置不变，若在M、N之间加入电阻R x，电流表示数如图乙所示，则电阻R x阻值是 ．2．小明探究“电流与电压“的关系，设计的实验电路图如图1所示，已知电源电压为3V，定值电阻R1的阻值为5Ω．完成下列题目：①在记录数据时，小明由于粗心，忘记将第三组电压表示数填入表格，同学们可以帮忙算出这里的电压值应该为 V．I/A0.10.20.30.4U/V0.5 1.0 2.0②接下来，小明利用上述电路原理图来探究“电流与电阻”关系，闭合开关后移动滑动变阻器使得电压表的读数为2V，然后断开开关，将CD间的电阻R1从5Ω换成10Ω．再闭合开关，此时电压表的示数 （填“大于”、“小于”或“等于”）2V，接下来小明应将滑动变阻器的滑片向 端（填“A”或“B”）移动．③最后小明在桌子上发现一个阻值未知的定值电阻，为了测量电阻阻值的大小，小明用这个定值电阻换掉原电路中的R1，调节滑动变阻器，电路中电表的示数如图2所示，测电压表的示数为 V，电流表示数为 A，通过计算可得此定值电阻的阻值为 Ω．小明认为这样通过一组数据直接计算的定值电阻阻值不准确，为了使得结果更加准确，他接下来应该 ．3．某同学利用图甲所示的电路探究电流与电阻的关系，实验中电源电压保持3V不变，定值电阻的阻值分别为5Ω、10Ω、15Ω和20Ω．（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；（2）正确连接电路后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑片，此时电流表的示数如图乙所示；接着将5Ω的电阻换成其他阻值的定值电阻进行实验，每次观察到电压表的示数为 V时，记录电流表的示数．（3）几次实验中记录电表示数时，定值电阻消耗的最大功率为 W，此时滑动变阻器接入电路的阻值为 Ω．4．小明利用如图实验装置探究“电流跟电压的关系”，电源电压恒为3V，电阻R阻值为5Ω，滑动变阻器标有“20Ω1A”字样．实验组次12345电压U/V0.5 1.0 1.5 2.0 2.5电流I/A0.10.20.30.40.5（1）请用笔画线代替导线将图中实物电路连接完整；（2）刚连完最后一根导线，发现两电表指针立即发生偏转，其原因可能是 （只填序号）A．开关未断开B．滑动变阻器短路C．电阻R断路（3）解决问题后，闭合开关，调节滑动变阻器，小明得到五组数据（如上表）：①获得第3组实验数据后，要想得到第4组数据，应将滑片P向 （选填“A”或“B”）端移动；②分析论证时，同组小丽通过计算，认为表中有一组可能是错误的，请指出她认为错误的数据组次及原因 ．③排出错误数据后，分析可得：电阻一定时，导体中的电流跟导体两端电压成 比．5．小明探究电流与电压的关系，实验前他猜想：通过导体的电流可能与其两端的电压成正比，为此，他利用电阻箱代替定值电阻设计了如图甲所示的电路，已知电源电压恒为6V，电阻箱R1规格“0～999.9Ω”，滑动变阻器R2的规格“100Ω 1A”．（1）图乙是小明连接的实物电路，请在图中补画一根导线，使之成为完整实验电路，要求：滑片P向右移动时，R2接入电路的电阻变大．（2）正确连接电路后，调节两变阻器的阻值至最大并闭合开关，发现两电表示数均为零，则电路故障可能为 ．A．R1短路B．R1断路C．R2短路D．R2断路（3）排除故障后，他调节R1和R2的阻值，进行了第一次实验，两电表的示数如图丙所示，则对应的电压、电流值分别为 V、 A．（4）接着他保持开关闭合及R2的滑片位置不动，调节R1的阻值，又测得了三组数据，如表．他分析实验数据后发现，通过R1的电流与其两端的电压不能正比，请指出他在操作中存在的问题：实验次数电压U/V电流I/A12 4.00.203 4.50.154 5.00.10① ；② ．（5）正在小明准备重新实验时，同组的小华巧妙处理了实验数据，作出了某个元件的I U图象，顺利得出了正确结论．①请你帮小华在图丁中画出该图象；②根据图象得出的结论是 ．6．小亮在探究“通过导体的电流跟电阻的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图1所示．（1）在图1所示的实物电路中， 连接有错误；（2）小亮将电路连接的错误改正后开始实验，当闭合开关S后，发现电压表示数很小，出现这一现象的原因可能是 ；（3）在此实验中，为达到实验目的，每次应更换 ，并移动滑动变阻器的滑片P，改变其连入电路中的阻值，目的是使 表的示数保持不变．（4）在实验过程中，当滑动变阻器的滑片P移到某点时，发现两电表的示数如图2甲、乙所示，则此时小亮所使用的电阻的阻值为 Ω．7．现有下列器材：蓄电池（6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（若干）、开关、滑动变阻器和导线，要利用这些器材探究“电压不变时，电流与电阻的关系”：（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路（导线不允许交叉）．（2）正确连接电路后闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压．造成这一现象的原因可能是 ．（3）排除故障后进行实验．实验中多次换用不同阻值的定值电阻，并调节滑动变阻器的滑片，使电压表示数保持不变，读出对应于不同阻值的电流表示数，并记于表格中，由表中数据可以分析得出结论： ．次数123456电阻R/Ω30252015105电流I/A0.10.120.150.20.30.6（4）上述实验中，小明将10Ω的电阻换为5Ω的电阻，闭合开关后，应将滑片向 （填“左”或“右”）移动，使电压表示数为 V时，读出电流表的示数．（5）为完成整个实验，应该选取哪种规格的滑动变阻器 A．50Ω 1.0A B．50Ω0.5A C．20Ω 1.0A D．20Ω0.5A（6）小明想将定值电阻换成小灯泡来探究电流与电压的关系，你认为他的实验方案可行吗？请说出理由．答： （选填“可行”或“不可行”）；理由： ．8．小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中．（1）实验过程中，移动变阻器滑片时，眼睛应注视 （选填序号）；A．变阻器滑片B．电压表示数C．电流表示数（2）在丙图中，用笔线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是 （选填序号）；A．10Ω0.5A B．20Ω1A C．50Ω2A（4）乙图中阴影部分面积表示的科学量是 ；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是 ．9．小丽在“探究电流与电压的关系”时，选择了下列实验器材：电压表、电流表、滑动变阻器（20Ω 1A）、开关、新干电池三节、定值电阻R=10Ω、导线若干．请按要求完成实验：（1）请按如图甲所示的电路图，将图中乙电路连接完整，要求滑动变阻器的滑片P向左滑时，电流表示数变大．（2）闭合开关前，应将滑动变阻器滑片P移至阻值最大端，保护电路．实验中滑动变阻器的另一个作用是 ．（3）小丽在实验中通过调节滑动变阻器滑片P，测出通过电阻R的不同电流和对应的电压值记录表中．实验第一次第二次第三次U/V 1.0 3.0I/A0.10.3第二次测量的电压和电流如图丙所示，则电压U= V；电流I= A．（4）通过测得的三次实验数据可以得出： ．10．探究“电流与电阻关系”的实验中，提供的器材有：电源（电压9V恒定）、电流表、电压表、滑动变阻器R、电阻箱R0、开关及导线若干．（1）小明连接的图甲电路中存在连线错误，只需改动一根导线，即可使连线正确．请在接错的导线上打“×”，并用笔画线代替导线画出正确的接法．（2）正确连接电路后闭合开关，在移动变阻器滑片P时，两电表示数突然都变为零，则电路故障可能为 ．．R短路B．滑片P接触不良C．R0短路D．R0断路（3）排除故障后实验时，改变R0的阻值，测出对应的电流I．当R0的阻值变大时，为完成探究，应将滑片P向 （选填“左”或“右”）端移动．（4）将R0阻值换为50Ω，电流表示数如图乙．请在丙图坐标中补描该点，并作出（I ）关系图象．（5）连线时发现有一个错误数据点，反思产生原因，小明回忆是某次将R0的阻值由 Ω变换为错误数据点对应阻值时，未调节滑片P就读取电流而造成的．11．为了探究电流跟电压的关系，王亮同学设计了图甲所示的电路．（1）请根据电路图，用笔画线代替导线将图乙中未连成完整的电路连接起来（导线不能交叉）．（2）调节滑片位置，改变定值电阻两端的 ，读出其中三组电流表、电压表的示数，如表（一）中所示．①由表（一）中的数据可知实验使用的定值电阻的阻值是 Ω．②由表（一）中的数据进行分析，可归纳出的结论是 ．表（一）次序123电压（V） 2.0 4.0 6.0电流（A）0.10.20.3表（二）次序123电阻（Ω）51015电流（A） 1.20.60.4（3）如果仍用图甲电路研究电流与电阻的关系，实验中当换用不同阻值的定值电阻后，每次应调节滑动变阻器的滑片，保持 不变．实验记录数据如表（二）所示，根据表（二）数据可得出的结论是 ．（实验器材使用正确，量程选用合理）．12．小芳用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．（1）连接电路时开关应 ，滑片应置于 （选填“A”或“B”）．（2）小芳5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是 ；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，请将此时电流表的示数填入下表中．（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，移动滑动变阻器的滑片P，眼睛观察 表，直到其示数为 时，停止移动滑片，记录此时各表的示数．　实验次数　定值电阻（Ω）　电流表示数（A）　15 　210 0.18　320　0.09（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）．（5）实验记录的多组数据如下表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成 比．（6）实验结束后，小芳问老师在此实验中 （选填“能”或“不能”）换用50Ω的定值电阻进行实验？老师指导小芳分析了其原因是 ．13．图甲是某同学“探究电流与电阻的关系”的实验电路，所用的电源电压恒为6V．（1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）．（2）实验过程中，某同学发现电流表示数为0，电压表示数接近6V，电路发生的故障可能是 ．（3）如表是该同学排除故障后正确进行实验记录的数据．实验中，他所选择的变阻器规格是 （选填“10Ω0.5A”“20Ω1A”或“50Ω2A”）．第4次实验中选用的定值电阻R的阻值为 Ω．实验次数1234 R/Ω51015I/A0.400.200.130.10 14．探究导体中的电流与导体两端电压的关系．（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．（2）闭合开关，向左移动滑动变阻器滑片P，电流表示数将 （选填“变大”、“不变”或“变小”），电压表示数应 （选填“变大”、“不变”或“变小”）（3）调节滑动变阻器，把测得的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙所示，其值为 V．实验次数12345电压U/V 1.0 1.5 2.0 3.0电流I/A0.20.30.40.50.6（4）根据表中数据，在丙图中描出电流与电压的关系图线．（5）分析上表中的数据，你能得出探究结论是： ．15．如图所示在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5V），电流表、电压表、开关各一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），滑动变阻器，导线若干．（1）请根据甲电路图用笔画线代替导线将图乙实物图连接完整；（2）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是导体ab ．（3）排除故障后，小明在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表示数为2.5V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向 （选填“E”或“F”）端移动．（4）小明又将乙图中的定值电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为 W．16．小亮做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源为可调节电压的一电源，可用的定值电阻有5Ω、10Ω、30Ω，滑动变阻器的规格为“60Ω1A”．（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大．（2）小亮想控制电压表的示数为2V不变，则电源电压选取的范围是2V V．（3）他将某个定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是 （选填“电阻”或“电压表”）断路；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，他所用的定值电阻为 ．（4）保持电源电压不变，他将原来的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向 （选填“左”或“右”）移动，才能达到实验要求．（5）正确完成五次实验后，小亮能得出的实验结论是：电压一定时，电流与电阻成 ．（6）完成上述实验后，小亮又设计了如图丙所示的电路，来测量一个小灯泡的额定功率．已知小灯泡的额定电流为0.2A，电源电压为6V保持不变，滑动变阻器A最大阻值为50Ω，请完成以下实验步聚：（1）闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电流的示数为0.2A，此时小灯泡正常发光；（2）闭合开关S、S2断开S1，保持滑动变阻器A的滑片位置不变， ，使电流表的示数为0.2A，此时灯泡时的电阻就等于滑动变阻器 （选“A”或“B”）接入电路的电阻；（3）再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移到最 （选填“左”或“右”端），此时电流表的示数为0.1A；则小灯泡的额定电功率为 W．17．在“探究电流与电压、电阻的关系”的实验中，实验室老师给同学们准备了以下器材：5Ω、10Ω、15Ω、20Ω的定值电阻各一个，“15Ω　1A”的滑动变阻器一个，电流表，电压表，电源，开关和导线若干．（1）根据如图所示的实物图，在指定位置的虚线框内画出电路图．（2）闭合开关前，滑动变阻器的滑片应置于 （填“左”或“右”）端．（3）在“探究电流与电压的关系”时，记录的电流表与电压表的示数如下表所示，请在图示坐标纸上描点画出I U图象，由此得出的实验结论是： 实验次数12345电压U/V0.5 1.0 1.5 2.0 2.5电流I/A0.10.20.30.40.5（4）在“探究电流与电阻的关系”的实验中，先将5Ω电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5V，读出电流表的示数；再分别改接10Ω、15Ω、20Ω的电阻，重复上述实验．当改接20Ω的电阻进行实验时，发现无论怎样移动滑动变阻器滑片，电压表的示数始终无法达到1.5V，经检查，电路连接无误，各元件均完好，请你找出一种可能的原因 ．18．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”．（1）小军连接的电路有一处错误，请只改动一根导线，使电路连接正确（在应改动的导线上打“×”，用笔画线代替导线画出正确的接法）（2）小军改正错误开关闭合后，发现电压表无示数，电流表有示数，电路可能的故障是 ．（3）图乙时他解决故障后某次实验的电流表和电压表示数，则小军选择的定值电阻是 Ω．若使电压表的示数变大，小军应将滑动变阻器的滑片向 （选填“左”或“右”）移动．（4）小军进行了多次实验后，绘制了定值电阻的电流随电压变化的图象（如图丙所示）．正确的图象是 （选填“A”或“B”）．（5）小军又想探究“通过导体的电流与导体电阻的关系”．他利用如图丁所示的电路图，选择三个阻值分别为5Ω、10Ω、20Ω的定值电阻．规格为“80Ω 1A”的滑动变阻器．若他想三次实验中控制电压表的示数为2V不变，则电源电压的选取范围是 V～ V．19．在“探究电流与电压的关系”实验中，提供的器材有：电源（电压4.5V且不变），小灯泡（标有“2.5V 0.3A”），定值电阻R （阻值为10Ω），滑动变阻器R0（标有“50Ω 1A”），学生用双量程电流表和电压表，导线若干：（1）某实验小组经过相互讨论，完成了该实验方案的三次设计．由图甲到图乙，改进的理由是 ；接着小组再优化电路设计，由图乙到图丙．（2）如图丙，实验中，如果出现了电流表示数为0，电压表示数接近4.5V，电路发生的故障可能是 ．（3）故障排除后，接着在图丙所示的电路中，闭合开关S，移动变阻器滑片P 到某位置时，发现两电表中某一个表的指针达到满刻度，如图（丁）或（戊）所示．此时电流表的示数为 ，电压表的示数为 ．（4）多次调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如表所示，分析数据得到结论： ．U/V 1.5 2.0 2.5 3.0I/A0.150.200.250.30（5）最后用图丙电路“探究电流与电阻关系”，当定值电阻为10Ω时，对应的电流表示数为0.15A，接着为了测量更多组数据，又提供了15Ω、20Ω、25Ω、30Ω、35Ω定值电阻各一个，其中 定值电阻不能使用．20．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示．（1）连接电路前，开关必须 ．（2）请根据图甲中电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允许交叉）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是 A．电流表坏了B．滑动变阻器短路C．电阻处接触不良D．电阻短路（4）排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为 A．实验次数12345电阻R/Ω510152025电流V/A0.60.30.20.15（5）实验中滑动变阻器的作用是 ．（6）实验结论是： ．21．在探究“电流与电压、电阻的关系”的实验中，同学们提出了以下猜想：猜想1：电流可能跟电压成正比猜想2：电流可能跟电阻成反比（1）在验证“猜想1”时，某同学的做法是：①按图1所示电路连接实物图2，由于粗心，该同学的电路没有连接完整，请你帮他连接完电路．②保持定值电阻R=10Ω不变，闭合开关S，调节滑动变阻器的滑片P，记下几组电压和电流值，并对实验数据进行分析，得到的结论是 ．（2）为了继续验证“猜想2”，该同学接下来的做法是：①在上一次实验中挑选了一组电流表示数为0.5A的实验数据作为本次实验的第一组数据．接着将10Ω的电阻换成25Ω的电阻，闭合开关后，该同学应 调节滑动变阻器的滑片，当观察到电压表示数为 V时，记录电流表示数．②再将25Ω的电阻换成5Ω的电阻，为了正确完成实验，该同学还必须改变的连接．（3）实验室购买了一批规格为“2.5V 0.8W”的小灯泡，小明同学还想探究数据是否合理，于是他将电阻换为灯泡进行实验．他设计了如图3所示的电路图．闭合开关后实验，发现灯泡不亮，电流表无示数，电压表示数较大，原因是 ．（4）排除故障后，小明调节滑动变阻器的滑片得到了三组电压和电流的数据，填入他自己设计的表格．次数电压U/V电流I/A电功率P/W平均电功率P'/W120.342 2.50.4330.44I请指出这个表格设计不合理的地方．Ⅱ小明操作规范读数正确，根据表中数据．当小灯泡两端电压为2.5V时，求得小灯光的电功率为 W，故小明认为该小灯光不合格．22．【探究名称】探究电流与电阻的关系【实验器材】三节新干电池、“10Ω、15Ω、20Ω”的电阻各一个、滑动变阻器一个、电流表、电压表、开关、导线若干．【进行实验】（1）如图1所示，闭合开关，发现电流表指针在如图2所示位置，且电压表无示数，则可能的原因是：①电流表 ．②R0 ．（2）检查电路并改正后，首先将10Ω的电阻接入电路，移动滑动变阻器滑片使电阻两端的电压为2V，读出电流表的示数．（3）断开开关，取下10Ω电阻，滑动变阻器滑片位置未动时，改接15Ω的电阻到电路，闭合开关，接下来，应该进行的操作是 ，读出电流表的示数．（4）断开开关，取下15Ω电阻，改接20Ω的电阻到电路，重复上面步骤进行实验．【实验结论】 时，通过导体的电流与这段导体的电阻成反比．23．小彬用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整．（2）小彬5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是 （写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图13乙所示，此时电路中的电流为 A．（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持 表的示数不变，应将滑动变阻器的滑片P向 （选填“A”或“B”）移动，记录此时各表的示数．（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）．（5）实验记录的多组数据如表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成 比．实验次数定值电阻（Ω）电流表示数（A）152100.183200.09（6）实验结束后，小彬问老师在此实验中能否换用50Ω的定值电阻进行实验？老师指导小彬分析了不能更换的原因．你认为其原因是 ．24．在探究电流与电阻关系的实验中，电源电压为15V且保持不变，滑动变阻器上标有“20Ω，3A”字样，实验中所用的三个定值电阻的阻值分别为5Ω、10Ω、20Ω．（1）用笔画线代替导线将如图所示的电路连接完整．（2）小明在a、b间接入5Ω的电阻时，闭合开关后，移动滑片，发现电流表无示数，电压表有示数，则该电路故障可能是 ．（3）排除故障后，调节滑动变阻器的滑片，读出电流表的示数为2.0A．断开开关，保持滑片的位置不变，用10Ω的电阻替换5Ω的电阻，闭合开关，要得到正确的实验结论，应将滑片向 端移动，读数时电压表示数为 V．（4）根据实验得到的表中三组时间，可得出的结论是 ．电阻R/Ω51020电流I/A 2.0 1.00.525．小明用图甲所示电路来探究“电压一定时，电流与电阻的关系”．（1）将R调为5Ω，闭合开关，移动滑动变阻器滑片至适当位置，记录两电表示数．其中电压表的指针所指位置如图乙所示，它的示数为 V；（2）将R调为20Ω，小明在记录数据前，他应先调节 ，使 ．（3）多次实验后，小明得到电流和电阻R的倒数的关系图象如图丙所示，由此他得到的实验结论是： ；（4）小明手边有一只仅能看清“0.25A”字样的小灯泡．为了知道其额定功率，他根据图丙得到0.25A对应的电阻值为8Ω，从而算出该小灯泡的额定功率P额=0.5W．你认为小明求小灯泡额定功率的方法是否正确： （正确/不正确），理由是： ．26．如图甲是小亮探究电流与电阻的关系的实验电路，已知电源电压为4.5V，滑动变阻器规格为“20Ω 1A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、25Ω和30Ω．。

(完整)人教版九年级上册物理实验探究题实验一：影响物体自由落体速度的因素
实验目的
探究不同因素对物体自由落体速度的影响。

实验材料
- 一个物体（如小球）
- 测量器具（如卷尺、计时器）
实验步骤
1. 确定实验地点，保证周围环境安全。

2. 准备一个与物体相同的高度的支架，并固定好。

3. 将物体从支架上释放，并同时启动计时器。

4. 记录物体落地所需的时间，并计算自由落体速度。

5. 更改物体的质量，重复步骤3和4。

6. 更改物体的高度，重复步骤3和4。

实验结果和讨论
实验结果显示，物体的质量和高度对自由落体速度有影响。

较大质量的物体下落速度较慢，较小质量的物体下落速度较快；较高的高度下落速度较快，较低的高度下落速度较慢。

根据斯托克斯定律，物体自由落体速度与物体的质量和高度成正比。

而在同一重力作用下，不考虑空气阻力的情况下，物体的自由落体速度只受到重力的影响。

实验结论
自由落体速度受物体的质量和高度影响。

较大质量的物体和较高的高度会导致较慢的自由落体速度，而较小质量的物体和较低的高度则会导致较快的自由落体速度。

实验延伸
可以进一步探究不同形状的物体对自由落体速度的影响，或者引入空气阻力的情况下观察自由落体速度的变化。

此外，还可以通过计算来验证自由落体速度与物体质量和高度的关系。

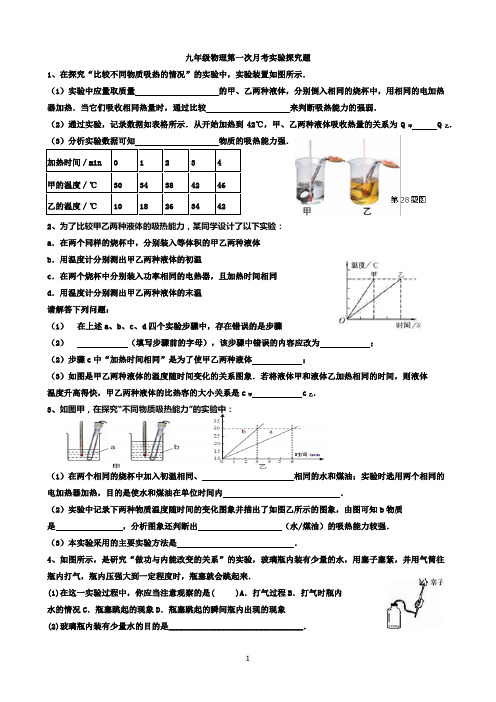

九年级物理第一次月考实验探究题1、在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示．（1）实验中应量取质量的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热．当它们吸收相同热量时，通过比较来判断吸热能力的强弱．（2）通过实验，记录数据如表格所示．从开始加热到42℃，甲、乙两种液体吸收热量的关系为Q甲Q乙．（3）分析实验数据可知物质的吸热能力强．2、为了比较甲乙两种液体的吸热能力，某同学设计了以下实验：a．在两个同样的烧杯中，分别装入等体积的甲乙两种液体b．用温度计分别测出甲乙两种液体的初温c．在两个烧杯中分别装入功率相同的电热器，且加热时间相同d．用温度计分别测出甲乙两种液体的末温请解答下列问题：（1）在上述a、b、c、d四个实验步骤中，存在错误的是步骤（2）（填写步骤前的字母），该步骤中错误的内容应改为；（2）步骤c中“加热时间相同”是为了使甲乙两种液体；（3）如图是甲乙两种液体的温度随时间变化的关系图象．若将液体甲和液体乙加热相同的时间，则液体温度升高得快，甲乙两种液体的比热容的大小关系是c甲c乙．3、如图甲，在探究“不同物质吸热能力”的实验中：（1）在两个相同的烧杯中加入初温相同、相同的水和煤油；实验时选用两个相同的电加热器加热，目的是使水和煤油在单位时间内．（2）实验中记录下两种物质温度随时间的变化图象并描出了如图乙所示的图象，由图可知b物质是，分析图象还判断出（水/煤油）的吸热能力较强．（3）本实验采用的主要实验方法是．4、如图所示，是研究“做功与内能改变的关系”的实验，玻璃瓶内装有少量的水，用塞子塞紧，并用气筒往瓶内打气，瓶内压强大到一定程度时，瓶塞就会跳起来．(1)在这一实验过程中，你应当注意观察的是( )A．打气过程B．打气时瓶内水的情况C．瓶塞跳起的现象D．瓶塞跳起的瞬间瓶内出现的现象(2)玻璃瓶内装有少量水的目的是________________________________．(3)在你认为应当观察的一项中，你所观察到的现象是______________________，这一现象所说明的问题是__________________________．5、探究做功是否能够改变物体内能．如图1，将手中的铁丝同一位置快速地弯折十余次，用手指触摸一被弯折的部位，会感觉到弯折部位的 升高，表明铁丝的内能 ；如图2，先在一个配有活塞的厚壁的玻璃筒里放一小浇了乙醇的棉花，然后迅速压下活塞，你观察到的现象是 ；对这一现象的解释是，活塞压缩玻璃筒内的空气，对筒内空气 ，使空气的 增加，温度升高，达到乙醇 ．上述的这两个现象都说明了是改变物体内能的另一种方式．用能量的观点来分析上述的两个现象，我们发现，用这种方法改变物体的内能时，能量是在能和 能之间相互转化的．6、如图是一组实验，观察实验完成填空．（1）如图1，向一端封闭的玻璃管中注水至一半位置，再注入酒精直至充满．封闭管口，并将玻璃管反复翻转，使水和酒精充分 ，观察液面的位置，混合后与混合前相比，总体积变 ．（2）图2是 现象，说明 ．图3是把墨水滴入冷水和热水的情况，此实验还说明 ．（3）如图4，把一块玻璃板用弹簧测力计拉出水面，在离开水面时，观察到 ，说明了 ．固体和液体很难被压缩说明 ．7、如图所示，在试管内装适量的水，用软木塞塞住，加热使水沸腾。

2024年九年级中考物理专题复习：实验探究题1．小龙对某个小石子的密度产生了兴趣，他决定测量出它的密度。

（1）小龙用天平和量筒测量小石子密度的实验原理是；（2）他先将天平放在水平桌面上，移动至标尺左端的零刻度线处，发现指针静止在分度盘中央的右侧，则应将平衡螺母向调节，直至天平平衡；（3）用调好的天平测小石子的质量，当盘中所加砝码和游码位置如图甲所示时，天平平衡，则此石子的质量为g。

在量筒内装有一定量的水，该石子放入前、后的情况如图乙所示，由此可知小石子的密度是kg/m3；（4）假设拴小石子的线不很细，那么测量结果将会（选填“偏大”，“偏小”或“保持一致”）；（5）同桌的小凤同学测量小石子质量的情景如图丙所示：请指出她在测量过程中的不恰当之处（至少指出两个）：①；②。

2．某小组的同学用如图甲所示器材完成了“探究平面镜成像的特点” 的实验。

（1）实验中用薄玻璃板代替平面镜的目的是：便于确定像的；（2）实验中应选择与蜡烛①外形相同且（选填“ 已点燃”或“未点燃” ）的蜡烛②，移动蜡烛②发现其恰好能与蜡烛①的像完全重合，说明像与物；（3）如图乙，将玻璃板倾斜，蜡烛①的像将（选填“仍然”或“不再”）与蜡烛①关于镜面对称。

小轿车倾斜的前挡风玻璃就是利用这个原理设计的，可以防止（选填“车内”或“车外”）物体成像在车的正前方干扰司机视线。

3．用如图甲所示的装置探究某物质的熔化规律。

（1）组装器材时，应先固定（选填“A”、“B”或“C”）；（2）下列措施不能．．使物质受热均匀的是____；A．加热过程中不断搅拌B．通过水给试管加热C．温度计的玻璃泡完全浸没在物质中（3）加热到某一时刻温度计示数如图乙所示，其温度为℃；（4）根据实验数据绘出该物质的温度—时间图像如图丙所示，该物质是（选填“晶体”或“非晶体”）；（5）另一小组同学用相同物质进行实验，绘制出的温度—时间图像中没有出现明显的水平段，原因可能是。

（写出一种即可）4．在探究“水沸腾前后温度变化的特点”实验中，用如图甲所示的装置进行实验，实验数据如表格所示。

《实验：探究阻力对物体运动的影响》一、实验探究题1.在研究“阻力对物体运动的影响”的实验中，让小车从同一斜面和同一高度处静止开始下滑，小车分别停在如图所示的位置。

（1）让小车从斜面同一高度滑下的目的是：使小车到斜面低端的______相同。

（2）结论：表面越光滑，小车受到的阻力越小，它运动得______。

（3）推理：如果表面绝对光滑，小车受到的阻力为零，它将永远做______。

（4）牛顿第一定律是在______的基础上，通过科学的______而总结归纳出来的。

（5）通过实验探究后，对牛顿第一定律的知识有更深一层次的理解；力不是维持物体运动状态原因，而是______物体运动状态的原因。

2.在学习“运动和力的关系”时，我们曾追随着物理学家的足迹，设计过这样的“斜面”实验：（1）如图所示，实验时每次都必须让小车从斜面滑下后沿水平面运动，是因为小车在水平面运动时，竖直方向的______力等于______力，相当于小车只受水平方向向上的摩擦力。

（2）每次都让小车从同一斜面的同一位置由静止开始自由滑下，是为了使小车到达水平面运动时的______。

（3）分析图中水平面的粗糙程度，并观察比较小车在不同表面滑行的最大距离，可以得出：在初速度相同的条件下，水平面越光滑，小车受到的摩擦力越______，小车运动的距离越______。

（4）进一步推力可知，若水平面绝对光滑（小车不受任何阻力），则小车会在水平面上做______运动（5）此实验中采用了______和______方法。

3.用如图所示的实验装置研究运动和力的关系；（1）让小车从斜面上滑下后，沿水平面运动，是为了使小车在竖直方向上受到的______ 力和______ 力相平衡，其作用效果相互抵消，相当于小车只受水平方向上的摩擦力；（2）每次都让小车从同一个斜面的______ 位置由静止开始滑下，是为了使小车在滑到斜面底端时具有相同的速度；类似的这种实验研究方法叫______ ．（3）比较图中小车在不同表面滑行的最大距离，可以得出：在初速度相同的条件下，水平面越光滑，小车受到的摩擦力越______ ，小车运动得越______ ；（4）在此实验的基础上进行合理的推理，可以得到：运动物体不受外力时，它将______4.如图所示，在探究“阻力对物体运动的影响”实验中，让小车以相同速度分别滑上三种“路面”，记下小车停下的位置，测出小车在水平“路面”上运动的路程，并记入表格．（1）要想让小车以相同速度滑上“路面”，小车应从斜面上______ （同一高度或不同高度）由静止滑下；（2）通过分析______ 两组数据，可以判断出小车在木板上受到的阻力______ （选填“大于”“小于”或“等于”）在棉布上受到的阻力．（3）如果有一种“路面”材料比玻璃更光滑，则小车运动的路程将______ （选填“大于”“小于”或“等于”）110cm．（4）如果小车从斜面上滑下，滑上绝对光滑的水平“路面”，即不受阻力作用，小车将______ ．5.探究“牛顿第一定律”：（1）利用如图装置探究阻力对物体运动的影响。

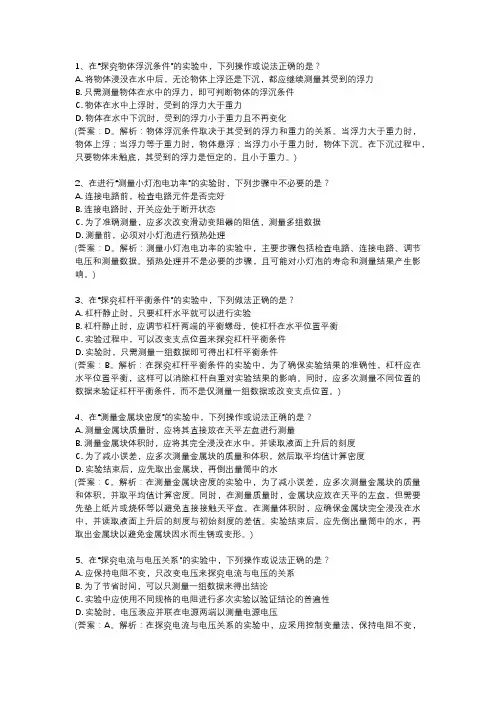

1、在“探究物体浮沉条件”的实验中，下列操作或说法正确的是？A. 将物体浸没在水中后，无论物体上浮还是下沉，都应继续测量其受到的浮力B. 只需测量物体在水中的浮力，即可判断物体的浮沉条件C. 物体在水中上浮时，受到的浮力大于重力D. 物体在水中下沉时，受到的浮力小于重力且不再变化(答案：D。

解析：物体浮沉条件取决于其受到的浮力和重力的关系。

当浮力大于重力时，物体上浮；当浮力等于重力时，物体悬浮；当浮力小于重力时，物体下沉。

在下沉过程中，只要物体未触底，其受到的浮力是恒定的，且小于重力。

)2、在进行“测量小灯泡电功率”的实验时，下列步骤中不必要的是？A. 连接电路前，检查电路元件是否完好B. 连接电路时，开关应处于断开状态C. 为了准确测量，应多次改变滑动变阻器的阻值，测量多组数据D. 测量前，必须对小灯泡进行预热处理(答案：D。

解析：测量小灯泡电功率的实验中，主要步骤包括检查电路、连接电路、调节电压和测量数据。

预热处理并不是必要的步骤，且可能对小灯泡的寿命和测量结果产生影响。

)3、在“探究杠杆平衡条件”的实验中，下列做法正确的是？A. 杠杆静止时，只要杠杆水平就可以进行实验B. 杠杆静止时，应调节杠杆两端的平衡螺母，使杠杆在水平位置平衡C. 实验过程中，可以改变支点位置来探究杠杆平衡条件D. 实验时，只需测量一组数据即可得出杠杆平衡条件(答案：B。

解析：在探究杠杆平衡条件的实验中，为了确保实验结果的准确性，杠杆应在水平位置平衡，这样可以消除杠杆自重对实验结果的影响。

同时，应多次测量不同位置的数据来验证杠杆平衡条件，而不是仅测量一组数据或改变支点位置。

)4、在“测量金属块密度”的实验中，下列操作或说法正确的是？A. 测量金属块质量时，应将其直接放在天平左盘进行测量B. 测量金属块体积时，应将其完全浸没在水中，并读取液面上升后的刻度C. 为了减小误差，应多次测量金属块的质量和体积，然后取平均值计算密度D. 实验结束后，应先取出金属块，再倒出量筒中的水(答案：C。

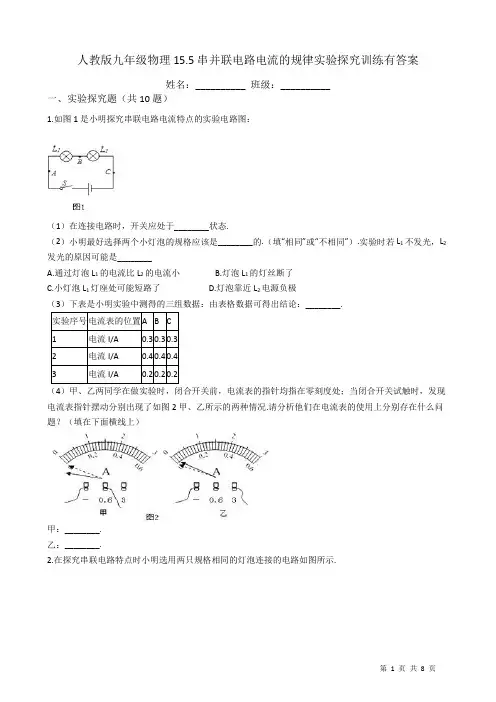

人教版九年级物理15.5串并联电路电流的规律实验探究训练有答案姓名：__________ 班级：__________一、实验探究题（共10题）1.如图1是小明探究串联电路电流特点的实验电路图：（1）在连接电路时，开关应处于________状态.（2）小明最好选择两个小灯泡的规格应该是________的.（填“相同”或“不相同”）.实验时若L1不发光，L2发光的原因可能是________A.通过灯泡L1的电流比L2的电流小B.灯泡L1的灯丝断了C.小灯泡L1灯座处可能短路了D.灯泡靠近L2电源负极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________.（4）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图2甲、乙所示的两种情况.请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________.乙：________.2.在探究串联电路特点时小明选用两只规格相同的灯泡连接的电路如图所示.（1）闭合开关S后，发现灯L1发光，L2不发光.同学们有以下几种猜想：① L2灯丝断了；② L2短路；③ 灯L2也工作，但L2中电流比L1中电流小.以上猜想中正确有________（填序号）.（2）为了寻找串联电路的电流关系，分别把图中A、B、C各点断开，然后把________接入，闭合开关前，发现其中一个电表指针如图所示，出现这种现象的原因是________.（3）在寻找串联电路的电压关系时，小明将电压表并联在L1两端，闭合开关，电压表示数如图所示，为了使实验结果更准确，接下来他应该________.（4）为了使结论更有普遍性，可采用的方法是（）（填A或B ）A换用不同规格灯泡多次实验.B换不同的电表多次实验（5）正确实验操作后，测得A、B、C三处的电流记I A、I B、I C，测得AB、BC、AC两点间的电压U AB、U BC、U AC.下列说法正确的是（）A. I A＞I B＞I CB. I A＜I B＜I CC. U AB＝U BC＝U ACD. U AC＝U AB+U BC3.在探究并联电路电流规律的实验中，如图甲是实验的电路图．（1）连接电路之前，开关应处于________状态；电流表应________（选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的________点．（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为________A．（3）表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处①．________②.________4.为了验证并联电路的电流特点．小薇设计了如图所示的电路进行实验．（1）在连接电路时，开关应处于________状态．（2）小徽先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：________．（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图2中甲、乙、丙所示，可读出I1=0.5A，I2=________A，I=________A．根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：________．（写出关系式即可）（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：________．5.在探究并联电路电流规律的实验中，如图甲是实验的电路图．（1）若要测量干路电流，则电流表应按如图甲中的________点．（2）小亮同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是：________；（3）在排除故障后，电流表的示数如图丙所示，则电流表的示数为________A．（4）下表是小亮同学的实验数据，他得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，请指出小亮的探究过程的不妥之处：________．6.小明在探究并联电路电流规律的实验中，如图甲是实验的电路图.（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了________.（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：________.（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为________A.（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律.请你指出他们实验应改进方法是________.（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数________（选填“变大”“变小”或“不变”）.7.小红和小强“探究并联电路的电流规律”实验。

一、实验,探究题1、如图13是“探究串联电路电流特点”的实验电路图：（1）实验中，选择两个小灯泡的规格是的(填“相同”或“不相同”)．（2）下表是某同学实验中的二组数据：指出上述表格所记录的数据中，明显错误的数值是，造成错误的原因是．（3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是( )Ａ．通过灯泡的电流小Ｂ．灯泡的灯丝断了Ｃ．灯丝的电阻小Ｄ．小灯泡靠近负极2、在用“伏安法测小灯泡的电阻”实验中.（1）在图甲中，请你将电压表正确连入电路，完成电路的连接.（2）在闭合开关之前，图中滑动变阻器的滑片应放在端.（填“左”或“右”）（3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为 V，灯泡的电阻RL= Ω.（4）小明同学在做实验时，电路连接无误. 闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零. 该故障的原因可能是 .3、小林用电压表和电流表测额定电压是2.5V小灯泡正常发光时的电阻值，实验电路如图甲所示。

（4分）（1）闭合开关之前，滑动变阻器的滑动片应位于端（选填“左”或“右”）。

（2）小林闭合开关，将滑动变阻器的滑动片滑动到如图甲所示的位置时，电压表示数如图乙所示，为使小灯泡正常发光，滑动变阻器的滑动片应向边滑动（选填“左”或“右”）。

当小灯泡正常发光时，电流表的示数如图丙所示，则电流表的示数是 A，小灯泡正常发光时的电阻值是Ω。

4、小刚在“探究通过导体的电流与电压、电阻的关系”实验中，（1）在研究电压的变化对电流的影响时，他连接的电路如图所示，但电路中有一根导线接错了，请你用笔在图中将接错的导线上打“×”，把正确的接线画上：（2）在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后同步一步的操作是：调节滑动变阻器的滑片，保持_________不变，此实验方法是_______________（4分）。

（3）如果小亮在实验中发现电流表、电压表的读数都偏大，调节滑动变阻器的滑片时，两表示数均无变化，适当减小电源电压后，两表示数才相应减小，你认为出现这一故障的原因是________________5、如右图所示的是小灯泡的U—I变化曲线。
