第1章绪论1.现代交通运输系统由铁路、道路、水运、航空及管道五种运输方式组成。
2.我国将用30年时间,形成8.5万公里国家高速公路网。
高速公路网由7条首都放射线、9条南北纵向线和18条东西横向线组成,简称为“7918网”,将把我国人口超过20万的城市全部用高速公路连接起来,覆盖10亿人口。
3.公路按功能划分为:干线公路、集散公路、地方公路。
4.公路按行政管理属性划分为:国道、省道、县道和乡道。
5.公路分级(五个等级):高速公路、一级公路、二级公路、三级公路和四级公路。
6.全部控制出入的高速公路应符合的条件:必须具有四条或四条以上的车道,必须设置中间带,必须设置禁入栅栏,必须设置立体交叉。
7.城市道路分类:快速路、主干路、次干路、支路。
8.除快速路外,各类道路划分为Ⅰ、Ⅱ、Ⅲ级。
大城市应采用各类道路中的Ⅰ级标准;中等城市应采用Ⅱ级标准;小城市应采用Ⅲ级标准。
9.城市道路设计交通量达到饱和状态时的设计年限,根据规定:快速路、主干路为20年:次干路为15年;支干路为10~15年。
9.影响道路的自然因素主要有地形、气候、水文、地质、土壤及植被等10.作为道路设计依据的车辆可分为四类:小客车、载重汽车、鞍式列车、铰接车。
11.设计速度(又指计算行车速度):指当气候条件良好、交通密度小、汽车运行只受道路本身条件(几何要素、路面、附属设施等)的影响时,中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。
12.运行速度:是指中等技术水平的驾驶员在良好的气候条件、实际道路状况和交通条件下所能保持的安全速度。
13.设计交通量:指拟建道路到预测年限时所能达到的年平均日交通量。
14.设计小时交通量的合理取值范围应在第20~40位以内,宜采用第30位小时交通量作为设计的依据。
15.各级公路车辆折算系数:小客车 1.0 中型车 1.5 大型车2.0 拖挂车3.016.道路红线:指城市道路用地和城市建筑用地分界控制线。
17.道路建筑限界:又称净空,由净高和净宽两部分组成。
《道路勘测设计》复习思考题第一章:绪论2. 城市道路分为几类?答:快速路,主干路,次干路,支路。
3. 公路工程建设项目一般采用几阶段设计?答:一阶段设计:即施工图设计,适用于技术简单、方案明确的小型建设项目。
两阶段设计:即初步设计和施工图设计,适用于一般建设项目。
三阶段设计:即初步设计、技术设计和施工图设计,适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。
4. 道路勘测设计的研究方法答:先对平、纵、横三个基本几何构成分别进行讨论,然后以汽车行驶特性和自然条件为基础,把他们组合成整体综合研究,以实现空间实体的几何设计。
5. 设计车辆设计速度.答:设计车辆:指道路设计所采用的具有代表性车辆。
设计速度:指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时,中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。
6.自然条件对道路设计有哪些影响?答:主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。
第二章:平面设计1. 道路的平面、纵断面、横断面。
答:路线在水平面上的投影称作路线的平面,沿中线竖直剖切再行展开则是路线的纵断面,中线上任一点法向切面是道路在该点的横断面。
2. 为何要限制直线长度?答:在地形起伏较大地区,直线难与地形相适应,产生高填深挖,破坏自然景观,运用不当会影响线形的连续性,过长会使驾驶员感到单调、疲惫急躁,不利于安全行驶。
3. 汽车的行驶轨迹特征。
答:轨迹是连续的,曲率是连续的饿,曲率变化率是连续的。
4. 公路的最小圆曲线半径有几种?分别在何种情况下使用。
答:极限最小半径,特殊困难情况下使用,一般不轻易使用;一般最小半径,通常情况下使用;不设超高的最小半径,在不必设置超高就能满足行驶稳定性的圆曲线使用。
5. 平面线形要素及各要素的特点。
答:直线,圆曲线,缓和曲线。
第五章城市公园绿地规划设计第一节城市公园规划设计概述一、公园绿地规划设计的基本原则(一)满足使用功能的要求(二)保证绿地生态效益的发挥(三)满足美化环境的景观要求二、公园规划设计的基本形式1.规则式。
有明显的对称轴线,各种园林要素都是对称布置,具有庄严、雄伟、肃静、整齐、人工美的特点。
但是,它也有过于严整、呆板的缺点。
2.自然式。
无明显的对称轴线,各种要素自然布置,创作手法是源于自然,而高于自然,具有灵活、幽雅的自然美。
其缺点是不易与严整对称的建筑、广场相配合。
3.混合式。
三、公园游人容量计算公园游人容量为服务区范围居民人数的15%一20%,一般为全市居民人数的10%。
市区级公园游人人均占有公园面积以60m2为宜,居住区公园、带状公园和居住小区游园以30m2为宜;风景名胜公园游人人均占有公园面积宜大于100m2。
公园游人容量应按下式计算:C=A/Am式中:C-公园游人容量(人);A-公园总面积(m2);Am—公园游人人均占有面积(m2/人)水面和坡度大于50%的陡坡山地面积之和超过总面积的50%的公园,游人人均占有公园面积应适当增加。
四、其它:公园用地规模、内部用地比例、常规设施等见规范。
第二节公园规划设计的程序公园规划设计可分为如下几个阶段:调查研究阶段;编制任务书阶段;总体规划阶段;技术设计阶段;施工设计阶段。
一、调查研究阶段1.调查内容:建设单位情况、社会环境、历史人文资料、用地现状、自然环境条件和规划作业。
2.调查资料分析与利用。
3.规划设计图纸的准备二、编写计划任务书(设计大纲)阶段三、总体规划阶段1.公园绿地的位置图2.现状分析图3.功能分区图4.道路系统规划图5.园林建筑规划图6.竖向规划图7.电气规划图8.管线规划图9.绿化规划图10.总体规划平面圈另外,一般还要做出全园和各主要景点效果图,写出说明书。
四、技术设计阶段技术设计也称为详细设计。
根据总体规划设计要求,进行每个局部的技术设计。
《道路勘测设计》复习大纲第一章绪论1、交通运输的方式。
道路运输的地位和作用。
2、当前,我国公路建设和城市道路建设中存在的主要问题。
3、道路的种类。
4、我国公路发展目标及国家高速公路网规划内容。
5、公路按功能和行政管理属性的分类6、公路和城市道路等级划分的依据,分级情况。
各级公路与城市道路的主要技术指标。
公路等级选用时应考虑的主要因素。
7、道路勘测设计的依据。
自然条件对道路设计有何影响。
8、设计速度与运行速度的作用及区别。
9、交通量、通行能力及服务水平的关系。
10、公路网系统的特性。
11、城市道路路网结构的基本类型。
各类型的特点及适用条件。
城市道路网的主要技术指标。
最能综合反映城市交通拥挤的技术指标。
12、城市道路红线规划的内容。
13、划分公路用地和城市道路红线的意义。
怎样划定公路的用地范围。
14、工程可行性研究的目的。
15、公路勘测设计阶段的划分及各设计阶段的主要内容。
16、本章主要名词术语:道路、道路功能、公路技术标准、设计车辆、设计速度、运行速度、设计交通量、设计小时交通量、基本通行能力、设计通行能力、服务水平、公路网、城市道路网的结构形式、道路红线、道路建筑限界、道路用地、工程可行性研究、设计阶段、公路安全性评价第二章平面设计1、汽车行驶轨迹的几何特征。
道路平面线形组成要素2、平面的直线、圆曲线、缓和曲线的线性特征。
3、平面直线的技术标准及直线的适用情况。
为什么过长的直线不是好的线形?为何要限制直线长度?4、影响平面圆曲线半径取值的因素。
圆曲线最小半径的计算原理、种类。
圆曲线半径值的选取。
5、汽车在弯道上行驶的稳定性及横向稳定性的保证。
横向力对汽车行驶的影响。
横向力系数µ取值的影响因素。
6、缓和曲线的作用。
汽车由直线驶入圆曲线的轨迹方程。
采用回旋线作为缓和曲线线形的理论依据。
7、省略缓和曲线的条件。
确定缓和曲线最小长度应考虑的因素。
设计缓和曲线长度值时应考虑的因素。
8、本章注要名词术语:路线、路线的平面、同向曲线、反向曲线、汽车行驶稳定性、横向力系数、横向超高、横向滑移、横向倾覆、极限最小半径、一般最小半径、不设超高的最小半径、缓和曲线、回旋线、回旋线参数A、桩号(里程)、交点、交点里程(桩号)、曲线主点、曲线主点桩号。
道路勘测设计电子版内容概要孙家驷主编的《道路勘测设计》为高等学校土木工程专业规划教材,主要介绍公路与城市道路勘测与设计的基本概念、基本原理和基本方法。
全书共11章,包括:概论,道路设计管理及控制要素,道路平面设计,道路纵断面设计,道路横断面设计,道路规划设计,道路选线与总体设计,道路交叉设计,道路排水及道路设施设计,道路勘测,道路环境与景观设计。
《道路勘测设计》主要作为高等学校土木工程专业、道路桥梁与渡河工程专业教学用书,可供道路设计、施工、养护、管理的工程技术人员学习参考,也可用作继续教育、成人教育的专业课教材。
书籍目录第一章概论第一节交通与道路运输第二节我国道路发展概况第三节道路的分类、等级及组成第四节道路勘测设计复习思考题及习题第二章道路设计管理及控制要素第一节道路勘测设计管理第二节道路设计控制要素复习思考题及习题第三章道路平面设计第一节平面线形设计原理第二节直线设计第三节圆曲线设计第四节缓和曲线设计第五节平面线形设计与计算第六节视距第七节平面设计成果复习思考题及习题第四章道路纵断面设计第一节纵断面设计原理第二节纵断面设计标准第三节纵断面设计与计算第四节纵断面设计成果第五节道路线形综合设计复习思考题及习题第五章道路横断面设计第一节横断面组成第二节横断面各组成部分设计第三节超高及加宽第四节横断面视距的保证第五节横断面设计第六节路基土石方计算与调配复习思考题及习题第六章道路规划设计第一节道路规划概要第二节公路网规划第三节城市道路网规划复习思考题及习题第七章道路选线与总体设计第一节选线概要第二节平原区选线第三节山区及丘陵区选线第四节道路定线第五节公路总体设计第六节城市快速路、高架路、环形路的总体设计复习思考题及习题第八章道路交叉设计第一节道路交叉概要第二节道路平面交叉第三节道路立体交叉复习思考题及习题第九章道路排水及道路设施设计第一节道路排水系统及组成第二节公路排水设计第三节城市道路排水设计第四节道路交通设施设计复习思考题及习题第十章道路勘测第一节道路勘测的要求第二节道路初测第三节道路定测第四节道路勘测验收及核审复习思考题及习题第十一章道路环境与景观设计第一节道路环境工程设计第二节道路景观设计第三节公路环境保护与景观设计文件编制。

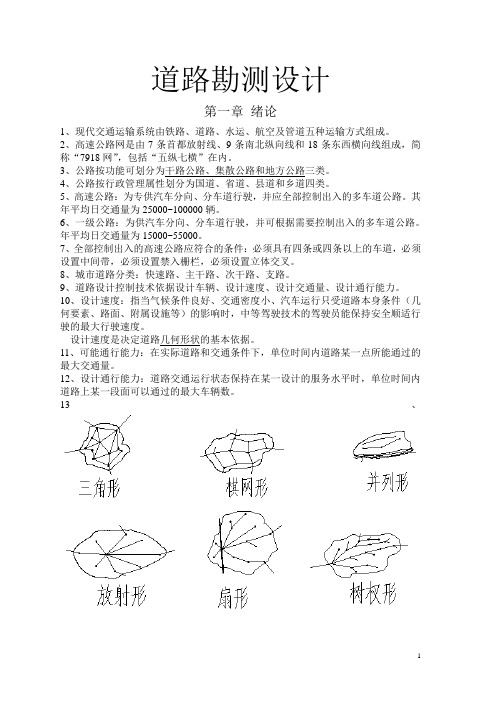

道路勘测设计第一章绪论1、现代交通运输系统由铁路、道路、水运、航空及管道五种运输方式组成。
2、高速公路网是由7条首都放射线、9条南北纵向线和18条东西横向线组成,简称“7918网”,包括“五纵七横”在内。
3、公路按功能可划分为干路公路、集散公路和地方公路三类。
4、公路按行政管理属性划分为国道、省道、县道和乡道四类。
5、高速公路:为专供汽车分向、分车道行驶,并应全部控制出入的多车道公路。
其年平均日交通量为25000~100000辆。
6、一级公路:为供汽车分向、分车道行驶,并可根据需要控制出入的多车道公路。
年平均日交通量为15000~55000。
7、全部控制出入的高速公路应符合的条件:必须具有四条或四条以上的车道,必须设置中间带,必须设置禁入栅栏,必须设置立体交叉。
8、城市道路分类:快速路、主干路、次干路、支路。
9、道路设计控制技术依据设计车辆、设计速度、设计交通量、设计通行能力。
10、设计速度:指当气候条件良好、交通密度小、汽车运行只受道路本身条件(几何要素、路面、附属设施等)的影响时,中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。
设计速度是决定道路几何形状的基本依据。
11、可能通行能力:在实际道路和交通条件下,单位时间内道路某一点所能通过的最大交通量。
12、设计通行能力:道路交通运行状态保持在某一设计的服务水平时,单位时间内道路上某一段面可以通过的最大车辆数。
13、典型公路网结构形式示意图14、城市道路网结构形式示意图15、道路红线:指城市道路用地和城市建筑用地的分界控制线。
红线之间的宽度即道路用地范围,称之为道路建筑红线宽度或路幅宽度。
第二章平面设计1、平面线形的三要素:直线、圆曲线和缓和曲线。
2、直线的最小长度:1)当设计速度>=60km/h时,同向圆曲线间的直线最小长度(以m计)以不小于设计速度(以km/h计)的6倍为宜。
2)当设计速度>=60km/h时,反向圆曲线间的直线最小长度(以m计)以不小于设计速度(以km/h计)的2倍为宜。
