机械制造装备设计(第6章 机械加工生产线总体设计)

机械制造装备设计1. 引言机械制造装备设计是指将机械设计和装备设计相结合，旨在开发高效、可靠、安全和功能强大的机械制造装备。

这些装备可以用于各种生产和制造领域，如汽车制造、航空航天、能源、化工等。

本文将介绍机械制造装备设计的关键要素和设计流程。

2. 关键要素机械制造装备设计的成功与否取决于以下几个关键要素：2.1 功能需求在设计机械制造装备之前，首先需要明确其功能需求。

这包括机械装备应该能够完成的任务、所需的能力和性能指标等。

例如，一个汽车制造装备的功能需求可能包括车身焊接、喷涂、组装等任务，并需要具备一定的生产能力和精度要求。

2.2 结构设计结构设计是机械装备设计的重要组成部分。

它涉及到选择合适的材料、构建机械组件的几何形状以及确定装备的总体结构。

一个好的结构设计应该能够保证机械装备的可靠性、稳定性和性能。

2.3 控制系统设计机械装备通常需要配备控制系统，以实现任务的自动化和精确控制。

控制系统设计包括选择合适的传感器、执行器和控制算法，以及设计合理的控制逻辑和界面。

一个可靠的控制系统可以提高机械装备的生产效率和操作安全性。

2.4 安全设计安全设计是机械装备设计中不可或缺的要素。

它涉及到预防事故和保护操作员的安全。

安全设计应包括合理的防护措施、紧急停机装置、警告系统等。

此外，还需要考虑设备的易维护性和易操作性，以降低操作员受伤的风险。

3. 设计流程机械制造装备设计的流程可以总结为以下几个关键步骤：3.1 需求分析需求分析是设计过程中的第一步。

它涉及到与用户和利益相关者沟通，了解他们对机械装备的需求和期望。

在这个阶段，设计团队需要收集相关资料、进行市场调研，并与客户进行讨论，以确保设计满足用户需求。

3.2 概念设计概念设计阶段是生成各种设计方案的阶段。

设计团队应该根据需求分析的结果，进行创意思考和头脑风暴，生成不同的概念设计。

这些设计应该考虑到功能和性能需求，以及结构和控制系统的设计。

3.3 详细设计在详细设计阶段，设计团队应该从概念设计中选择一个或多个最有潜力的设计方案，并进行详细设计。

机械制造装备设计机械制造装备设计是指根据生产需求和工艺要求，设计出能够满足工业生产的自动化或半自动化设备。

这类设备通常包括传感器、执行器、控制系统等多个部件，能够实现对原材料的成型、加工、装配、检测等工序的自动化操作。

下面从设计原则、设计流程和设计案例三个方面进行详细介绍。

首先，机械制造装备设计的原则是满足生产需求和工艺要求，提高生产效率和产品质量。

在设计过程中，首先需要明确生产任务和目标，并进行技术经济分析，确保设计方案的合理性和可行性。

其次，需要遵循工业设计的基本原理和规范，保证设计结果具有良好的可操作性、可维修性和可扩展性。

同时，还需与工艺流程相匹配，使装备能够顺利完成生产任务。

其次，机械制造装备设计的流程通常包括需求分析、概念设计、详细设计和验证评估四个阶段。

需求分析阶段是建立在对生产需求和工艺要求的深入理解基础上，通过与用户进行反复沟通和了解，明确装备设计的目标和功能要求。

概念设计阶段是在需求分析的基础上，通过头脑风暴和创新思维，形成初步的设计方案，并进行原理性验证。

详细设计阶段是将概念设计转化为技术细节，包括选取合适的部件和材料，确定设计参数和计算分析，并进行模型制作和模拟仿真。

验证评估阶段是通过样机制作和实验验证，评估设计方案的可行性和可靠性，进一步完善和优化设计。

最后，以汽车焊装生产线设计为例来介绍机械制造装备的设计案例。

汽车焊装生产线是汽车制造过程中重要的一环，其设计要求高效、精确和稳定。

在需求分析阶段，需要了解生产线的生产能力、质量要求和工艺流程，同时考虑成本和占地面积等因素。

在概念设计阶段，可以设计出具备一定自动化功能和灵活性的焊装生产线方案。

在详细设计阶段，可以选取合适的焊接设备和机器人系统，设计焊接工作台和工装夹具，并完成相关的力学、电气和控制系统的设计。

在验证评估阶段，可以制作样机进行实验验证，优化设计方案，最终满足生产需求和工艺要求。

综上所述，机械制造装备设计是一个复杂而又重要的工作，需要在深入了解生产需求和工艺要求的基础上，进行综合考虑和创新设计，以提高生产效率和产品质量。

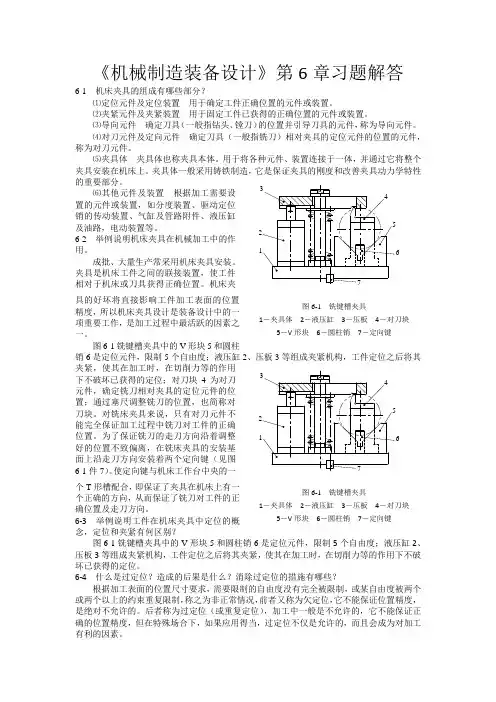

《机械制造装备设计》第6章习题解答6-1 机床夹具的组成有哪些部分？⑴定位元件及定位装置 用于确定工件正确位置的元件或装置。

⑵夹紧元件及夹紧装置 用于固定工件已获得的正确位置的元件或装置。

⑶导向元件 确定刀具（一般指钻头、镗刀）的位置并引导刀具的元件，称为导向元件。

⑷对刀元件及定向元件 确定刀具（一般指铣刀）相对夹具的定位元件的位置的元件，称为对刀元件。

⑸夹具体 夹具体也称夹具本体。

用于将各种元件、装置连接于一体，并通过它将整个夹具安装在机床上。

夹具体一般采用铸铁制造，它是保证夹具的刚度和改善夹具动力学特性的重要部分。

⑹其他元件及装置 根据加工需要设置的元件或装置，如分度装置、驱动定位销的传动装置、气缸及管路附件、液压缸及油路，电动装置等。

6-2 举例说明机床夹具在机械加工中的作用。

成批、大量生产常采用机床夹具安装。

夹具是机床工件之间的联接装置，使工件相对于机床或刀具获得正确位置。

机床夹具的好坏将直接影响工件加工表面的位置精度，所以机床夹具设计是装备设计中的一项重要工作，是加工过程中最活跃的因素之一。

图6-1铣键槽夹具中的V 形块5和圆柱销6是定位元件，限制5个自由度；液压缸2、压板3等组成夹紧机构，工件定位之后将其夹紧，使其在加工时，在切削力等的作用下不破坏已获得的定位；对刀块4为对刀元件，确定铣刀相对夹具的定位元件的位置；通过塞尺调整铣刀的位置，也简称对刀块。

对铣床夹具来说，只有对刀元件不能完全保证加工过程中铣刀对工件的正确位置。

为了保证铣刀的走刀方向沿着调整好的位置不致偏离，在铣床夹具的安装基面上沿走刀方向安装着两个定向键（见图6-1件7）。

使定向键与机床工作台中央的一个T 形槽配合，即保证了夹具在机床上有一个正确的方向，从而保证了铣刀对工件的正确位置及走刀方向。

6-3 举例说明工件在机床夹具中定位的概念，定位和夹紧有何区别？图6-1铣键槽夹具中的V 形块5和圆柱销6是定位元件，限制5个自由度；液压缸2、压板3等组成夹紧机构，工件定位之后将其夹紧，使其在加工时，在切削力等的作用下不破坏已获得的定位。

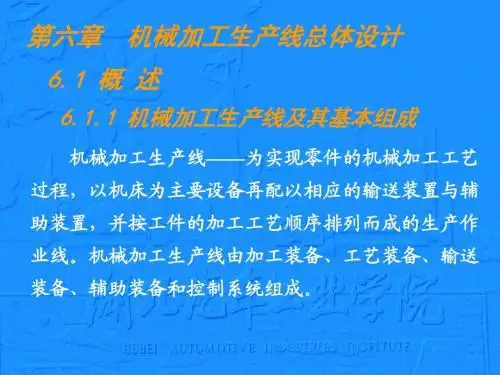

机械加工生产线的总体布局设计
在进行机械加工生产线总体布局设计时，需确定工件的输送方式和装置，合理配置毛坯、半成品和成品的存放面积和存放地点，确定生产线上使用各种装备的布置形式和连接方式。

一、生产线的工件输送装置
工件输送装置是生产线中的一个重要组成部分，它将被加工工件从一个工序（工位）传送到下一工序（工位）。

为保证生产线按规定节拍连续工作供应条件，并从结构上把生产线上众多加工设备联接成为一个整体。

生产线的总体布局和结构形式往往取决于工件的输送方式。

常用工件输送装置的类型：1）输料槽和输料道；2）步伐式输送装置；3）转位装置。

二、生产线总体布局形式
机械加工生产线总体布局形式多种多样，它由生产类型、工件结构形式、工件输送方式、车间条件、工艺过程等因素打算。

生产线总体布局形式：1）直接输送方式；2）带随行夹具方式；3）悬挂输送方式。

生产线的连接方式：1）刚性连接；2）柔性连接。

三、生产线总体联系尺寸图
生产线总体联系尺寸图用于确定生产线上机床之间、机床与其他装备、以及其他装备之间的尺寸联系，是设计生产线各部件的依据，
也是检查各部件相互关系的重要资料。

当选用的机床和其他装备的形式和数量确定之后，依据拟定的布局就可绘制生产线总体联系尺寸图。

四、机械加工生产线其他装备的选择与配置
1）输送带驱动装置的布置；2）小螺纹孔加工检查装置；3）精加工工序的自动测量装置；4）装卸工位掌握机构；5）毛坯检查装置；6）液压站、电气柜及管路布置；7）桥梯、操纵台和工具台的布置；8）清洗设备布置。

机械加工生产线总体设计一、引言机械加工生产线是指在机械制造行业中，集中安装了多台机床和辅助设备的生产线。

它以提高生产效率、降低生产成本、提高产品质量为目标，通过自动化和标准化的生产过程，实现对零部件进行加工和装配。

本文将对机械加工生产线的总体设计进行详细阐述。

二、生产线布局设计1. 生产线布局原则生产线布局设计的目标是最大限度地减少物料、人员和设备的移动距离，提高生产效率和生产质量。

具体的布局原则包括： - 尽量减少物料的搬运距离，确保物料流畅； - 优化设备的布置，使得生产过程紧凑高效； - 设立合理的人机协作空间，提高工人的工作效率。

2. 生产线布局方案根据生产线的特点和需求，我们采用了U型布局方案。

U型布局将机床和辅助设备按照工序的顺序排列在一个U字形的轨道上，工人可以在中心位置进行操作和监控。

这种布局方案可以有效地减少物料运输距离，并提高工人的工作效率。

三、生产线设备选择1. 机床选择在机械加工生产线中，机床是最核心的设备之一。

对于不同的加工需求，我们选择了以下几种常见的机床： - 数控铣床：适用于平面和曲面零件的加工，具有高精度和高效率。

- 数控车床：适用于轴类零件的加工，可以实现自动化的车削、镗削、攻丝等功能。

- 钻床：适用于孔加工，通常有立式和卧式两种类型。

- 磨床：适用于零件的精密加工，可以实现零件的砂轮磨削和研磨。

2. 辅助设备选择除了机床之外，生产线还需要一些辅助设备来提高生产效率和生产质量。

例如：- 自动送料机：可以将原材料自动送入机床的工作台，减少工人的物料搬运工作。

- 冷却液系统：用于对机床进行冷却和润滑，以保证机床的正常运行。

- 自动化检测设备：用于对加工零件进行尺寸和质量的检测，提高产品的一致性和可靠性。

四、生产线控制系统设计为了实现生产线的自动化操作和监控，需要设计一个可靠稳定的生产线控制系统。

该系统应具备以下特点： - 高效的生产过程控制：能够对生产线的各个设备进行控制和协调，实现自动化的生产过程。

机械制造生产线设计机械制造生产线设计是指在机械制造领域中，根据产品的制造工艺和生产要求，合理地规划和设计生产线，以达到提高生产效率、降低生产成本、提高产品质量的目的。

本文将就机械制造生产线设计过程中的关键要素进行探讨。

一、生产线布局设计生产线的布局设计是机械制造生产线设计的基础，它直接影响到生产线的运作效率。

在进行生产线布局设计时，应考虑以下几个方面：1.1 设备布局合理布置设备，使得生产线各个工位之间的距离尽量缩短，以减少物料搬运时间和距离，提高生产效率。

1.2 物料流动考虑物料从一道工序到下一道工序的流动路径，避免交叉运输和物料堆积，以提高物料的流动效率。

1.3 人员流动合理安排生产线上的人员工作站，减少人员流动的时间和路径，提高工人的生产效率。

1.4 安全因素生产线的布局设计应符合相关的安全规定，考虑工人的作业安全和设备的使用安全。

二、设备选择与配置在机械制造生产线设计过程中，设备的选择与配置是非常重要的一步。

设备的选择应根据产品的制造工艺流程和生产需求，考虑以下几个方面：2.1 设备性能选择与产品制造要求相匹配的设备，确保设备性能能够满足生产线的需求。

2.2 设备排布考虑设备的排布顺序，保证生产过程的连贯性和高效性。

2.3 设备配套对于一些需要配合使用的设备，应确保它们之间的兼容性和配套性，以提高生产效率。

2.4 自动化程度尽可能选择具有较高自动化程度的设备，以提高生产效率和减少人力资源的投入。

三、工艺设计与优化工艺设计与优化是机械制造生产线设计的重要环节，它直接关系到产品的质量和生产效率。

在进行工艺设计与优化时，应注意以下几个方面：3.1 工序合理性合理安排生产线上各个工序的顺序和位置，确保工序的合理流程和连贯性。

3.2 工序优化通过对工序进行优化，减少不必要的环节和资源浪费，提高生产效率。

3.3 工序标准化对于相同工序的重复生产，应制定相应的工序标准，以提高生产效率和产品质量的稳定性。

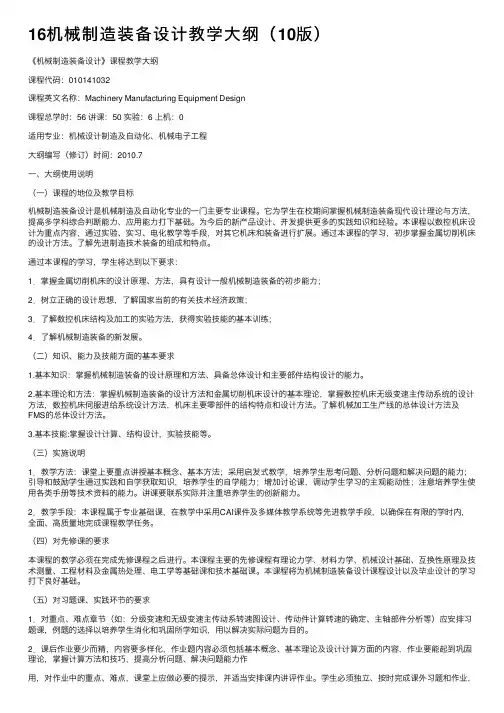

16机械制造装备设计教学⼤纲（10版）《机械制造装备设计》课程教学⼤纲课程代码：010141032课程英⽂名称：Machinery Manufacturing Equipment Design课程总学时：56 讲课：50 实验：6 上机：0适⽤专业：机械设计制造及⾃动化、机械电⼦⼯程⼤纲编写（修订）时间：2010.7⼀、⼤纲使⽤说明（⼀）课程的地位及教学⽬标机械制造装备设计是机械制造及⾃动化专业的⼀门主要专业课程。

它为学⽣在校期间掌握机械制造装备现代设计理论与⽅法，提⾼多学科综合判断能⼒、应⽤能⼒打下基础。

为今后的新产品设计、开发提供更多的实践知识和经验。

本课程以数控机床设计为重点内容，通过实验、实习、电化教学等⼿段，对其它机床和装备进⾏扩展。

通过本课程的学习，初步掌握⾦属切削机床的设计⽅法。

了解先进制造技术装备的组成和特点。

通过本课程的学习，学⽣将达到以下要求：1．掌握⾦属切削机床的设计原理、⽅法，具有设计⼀般机械制造装备的初步能⼒；2．树⽴正确的设计思想，了解国家当前的有关技术经济政策；3．了解数控机床结构及加⼯的实验⽅法，获得实验技能的基本训练；4．了解机械制造装备的新发展。

（⼆）知识、能⼒及技能⽅⾯的基本要求1.基本知识：掌握机械制造装备的设计原理和⽅法、具备总体设计和主要部件结构设计的能⼒。

2.基本理论和⽅法：掌握机械制造装备的设计⽅法和⾦属切削机床设计的基本理论，掌握数控机床⽆级变速主传动系统的设计⽅法，数控机床伺服进给系统设计⽅法，机床主要零部件的结构特点和设计⽅法。

了解机械加⼯⽣产线的总体设计⽅法及FMS的总体设计⽅法。

3.基本技能:掌握设计计算、结构设计，实验技能等。

（三）实施说明1．教学⽅法：课堂上要重点讲授基本概念、基本⽅法；采⽤启发式教学，培养学⽣思考问题、分析问题和解决问题的能⼒；引导和⿎励学⽣通过实践和⾃学获取知识，培养学⽣的⾃学能⼒；增加讨论课，调动学⽣学习的主观能动性；注意培养学⽣使⽤各类⼿册等技术资料的能⼒。

机械制造装备设计第一章、机械制造及装备设计方法第一节、概述机械制造装备的发展趋势1、向高效、高速、高精度方向发展2、多功能复合化、柔性自动化3、绿色制造与可持续发展4、智能制造技术与智能化装备第二节机械制造装备应具备的主要功能机械制造装备应具备的主要功能需满足以下几方面要求：1、一般的功能要求2、柔性化3、精密化4、自动化一般的功能要求包括（1）加工精度方面的要求（2）强度、刚度和抗振性方面的要求（3）加工稳定性方面的要求（4）耐用性方面的要求（5）技术经济方面的要求第三节机械制造装备的分类机械制造装备的分类1、加工装备（机床或工作母机）2、工艺装备3、储运装备4、辅助装备加工装备包括：金属加工机床、特种加工机床、锻压机床、冲压机床、注塑机、焊接设备、铸造设备等。

金属切削机床可按如下特征进行分类：1、按机床的加工原理分为：车床、钻床、镗床、纹加工机床、铣床、刨(插)床、拉床、切断机床和其它机床等。

2、按机床的使用范围分为：通用机床：通用的金属切削机床可加工多种尺寸和形状的工件的多种加工面专用机床：用于特定工件的特定表面、特定尺寸和特定工序加工的机床专门化机床：用于对形状相似尺寸不同的工件的特定表面，按特定的工序进行加工3、机床按其通用特征可分为高精度精密、自动、半自动、数控、仿形、自动换刀、轻型、万能和简式机床等第四节机械制造装备设计的类型机械制造装备设计可分为创新设计、变型设计和模块化设计等三大类第五节机械制造装备设计的方法机械制造装备设计的典型步骤(一)产品规划阶段(二)方案设计阶段(三)技术设计阶段(四)施工设计阶段第二章金属切削机床设计第一节概述机床设计应满足的基本要求（1）工艺范围（2）柔性（3）与物流系统的可亲性（4）刚度（5）精度（6）噪声（7）成产率和自动化（8）成本（9）生产周期（10）可靠性（11）造型与色彩机床设计步骤1、确定结构原理方案2、总体设计3、结构设计4、工艺设计5、机床整机综合评价6、定型设计第二节金属切削机床设计的基本理论机床的运动学原理金属切削机床工作原理是通过刀具与工件之间的相对运动，由刀具切除工件加工表面多余的金属材料，形成工件加工表面的几何形状、尺寸，并达到其精度要求。

2023-11-07contents •生产线设计概述•生产线设备选择与配置•生产线平衡与优化•生产线安全与环保•生产线设计案例分析目录01生产线设计概述生产线是将原材料转化为成品或半成品的连续生产过程。

生产线定义生产线组成生产线类型生产线包括加工、运输、储存等环节，涉及设备、人员、工艺等多种要素。

根据不同的需求和生产特点，生产线可分为流水线、自动化生产线、柔性生产线等。

03生产线的基本概念0201生产线的设计流程产能规划预测生产线产能，制定生产计划。

人员配置根据设备布局和工艺流程，安排操作人员、技术人员等。

设备布局根据工艺流程和生产需求，合理规划设备布局。

需求分析了解生产需求，包括产品类型、产量、工艺要求等。

工艺设计根据需求确定工艺流程和设备选型。

确保生产线工艺流程的可行性，满足产品需求和产量要求。

工艺可行性根据工艺流程和生产需求，选择合适的加工设备、运输设备等。

设备选型合理规划设备布局，提高生产效率，降低生产成本。

设备布局合理安排操作人员、技术人员等，确保生产线的稳定性和可靠性。

人员配置生产线的设计要素02生产线设备选择与配置根据生产线的加工需求，选择能够满足工艺要求的设备，确保生产线的产能和加工精度。

适应工艺需求选择性能稳定、可靠性高的设备，以确保生产线的高效性和稳定性。

考虑设备性能在满足工艺需求的前提下，选择成本合理、性价比高的设备，以降低生产成本。

考虑设备成本设备选择的原则设备配置的策略考虑设备利用率合理配置设备的数量和负载，以提高设备的利用率，避免设备闲置和浪费。

考虑设备扩展性在配置设备时，考虑未来生产规模的扩大和工艺改进的需求，以便生产线能够适应未来的发展。

根据工艺流程配置设备按照生产线的加工流程，合理配置各工序的设备，确保生产线的连续性和顺畅性。

合理布局设备的摆放位置，以减少物料在生产线中的运输距离和时间，提高生产效率。

设备布局的优化考虑物流路径合理布局设备的位置，以方便操作人员的工作和交流，提高工作效率。
