接地刀闸结构与调整

110变电站GIS线性接地刀闸更换工作施工方案编制：审核：批准：xxxxxxxxxxxxxxxxxxx有限公司2012年05月07日一、工程概况：张家港彩虹变的110kV GIS 是河南平高集团有限公司生产的ZF12-126 型GIS(SF6)产品，安装于户内，主接线为单母分段套管架空进出线形式，共计9个间隔。

为了满足设备长期安全稳定运行的技术要求，对GIS线性接地刀闸进行更换工作。

二、具体工作内容1、更换线形接地开关图号为6PW0.209.010.1的快速接地：185467、184567两处。

2、更换线形接地开关图号为6PW0.209.010.2普通接地：11117、111997、11217、112997、110267、110277、110367、110377、110467、110477、185477、185487、184577、184587，总共14处。

三、计划工作时间2012年 5 月23 日8 时-----2012年 6 月10 日时四、现场作业人员配备1．组织结构：组长: xxx副组长: xxx成员: xxx、Xxx2．施工实施:1)工作负责人：xxx2)安全员：xxx3)装配人员：xxx4)装配质量检查员：xxx五、刀闸更换顺序：六、具体作业流程一、F9间隔（4#主变）：1．填写操作票，将要更换的接地刀闸间隔处于无电非运行状态；2.确认4#主变1104断路器处于检修状态；3.将需更换的气室表压降为零，相邻气室表压降至0.2MPa；4.更换4#主变110467、110477接地刀闸；5.对新安装的线形接地气室更换分子筛并进行水分处理，充SF6气体至额定压力0.4Mpa；6.对其它各气室恢复额定压力；7.对新充气气室进行重新检漏并进行水分测量之合格值；8.工频耐压后恢复检修前运行状态。

1．填写操作票，将要更换的接地刀闸间隔处于无电非运行状态；2.确认3#主变1103断路器处于检修状态；3.将需更换的气室表压降为零，相邻气室表压降至0.2MPa；4.更换3#主变110367、110377接地刀闸；5.对新安装的线形接地气室更换分子筛并进行水分处理，充SF6气体至额定压力0.4Mpa；6.对其它各气室恢复额定压力；7.对新充气气室进行重新检漏并进行水分测量之合格值；8.工频耐压后恢复检修前运行状态。

220KV隔离开关及接地刀闸调试及试运一、动、静触头必须可靠接触，分合闸过程中，动触头应能顺利地插入或离开静触头。

动触头插入静触头中的深度，应使动、静触头中心线的尺寸达到要求。

二、为了达到两端触头接触情况基本一致，且使静触指位于动触头中间位置，可将螺母松开，导电杆便能上下前后移动，以改变静触头之间的相对位置。

三、可以松开螺钉，动触头便可在导电杆上转动和前后移动，由此可调整动触头插入静触头的深度，并使各对触指同时接触。

四、测量回路电阻（两接线板之间），应不大于95µΩ（2500A）。

测量回路电阻采用直流压降法，电流推荐选用100A。

五、导电闸刀分合转动灵活，分闸时缓冲器调整，分闸到位时可调整传动机座缓冲器上的胶皮和垫片数量，使得动触头与双筒架不发生碰撞。

分闸位置时，每个断口距离不小于标准值。

调整连杆的长度可满足断口距离。

六、三相隔离开关同步动作，其三相合闸同期性不大于30mm，可以调节相间拉杆长度来达到。

七、隔离开关调整时，只允许用手动操作，当手动操作无误后，方可用电动操作，电动操作5—10次，应动作平稳。

八、接地开关的调试如下：a)开关在合闸位置时，动触头应插入静触头的两触指之间，以保持可靠接触，接地开关在分闸后，刀杆应处于水平位置，刀杆不得高于绝缘子的下法兰；b)II型接地开关的刀管长度不合适时，可以将刀管顶端的辊杆拧松，伸缩动触头合闸后，静触头应卡在动触头中央，如偏向一边，可以调节托架上的托板的左右位置来调正刀管；c)合闸时，刀管向上运动的过程中，在其未碰到静触头之前，托板不应从刀管的槽口中滑出，如过早滑出，说明平衡弹簧拉力不够，可调节平衡弹簧，以改善刀管的平衡状况。

调整时，动触头插入深度必须达到触指的刻度线（一般动触头顶端应越过刻度线不小于15mm）；d)接地开关的调整应满足：1)三相刀管分、合闸应基本同步；2)动、静触头接触良好；3)手动操作平稳。

九、9）机械联锁的调整，在隔离开关处于合闸位置时，锁条或圆盘上的凸缘应移入联锁板的凹口内，接地开关不能合闸。

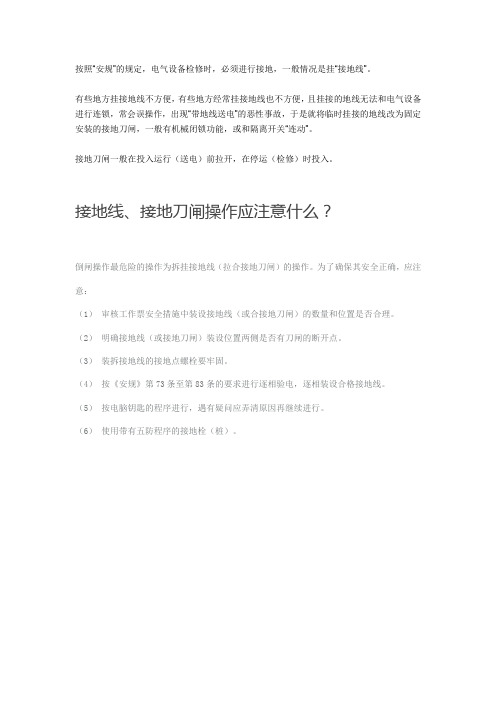

按照“安规”的规定，电气设备检修时，必须进行接地，一般情况是挂“接地线”。

有些地方挂接地线不方便，有些地方经常挂接地线也不方便，且挂接的地线无法和电气设备进行连锁，常会误操作，出现“带地线送电”的恶性事故，于是就将临时挂接的地线改为固定安装的接地刀闸，一般有机械闭锁功能，或和隔离开关“连动”。

接地刀闸一般在投入运行（送电）前拉开，在停运（检修）时投入。

接地线、接地刀闸操作应注意什么？
倒闸操作最危险的操作为拆挂接地线（拉合接地刀闸）的操作。

为了确保其安全正确，应注意：
（1）审核工作票安全措施中装设接地线（或合接地刀闸）的数量和位置是否合理。

（2）明确接地线（或接地刀闸）装设位置两侧是否有刀闸的断开点。

（3）装拆接地线的接地点螺栓要牢固。

（4）按《安规》第73条至第83条的要求进行逐相验电，逐相装设合格接地线。

（5）按电脑钥匙的程序进行，遇有疑问应弄清原因再继续进行。

（6）使用带有五防程序的接地栓（桩）。

接地刀闸常见故障原因及对策分析摘要：接地刀闸是电力系统中的一种常见开关装置，主要用于对带电设备进行隔离和接地操作。

在正常情况下，接地刀闸能够保障设备的正常运行和人身安全。

然而，随着电力系统的发展和运行负荷的增加，接地刀闸的故障问题也日益凸显。

因此，本文将结合实际情况，对接地刀闸常见故障类型、原因及对策进行深入分析和研究，以期为电力系统的安全运行提供有益的参考和建议。

关键词：接地刀闸；常见故障；原因分析；防范对策引言：随着电网建设的快速发展，接地刀闸在电力系统中得到广泛应用，且它在保证电力系统安全运行方面发挥着重要作用。

然而，在实际运行中，接地刀闸可能会出现各种故障，这些故障不仅会影响电力系统的正常运行，还会对设备本身造成损坏。

因此，了解接地刀闸的常见故障类型、原因及防范对策，有助于人们更好地维护和管理设备，保障电力系统的稳定运行。

一、接地刀闸概述接地刀闸是用来将电力设备与地面进行电气连接的设备，通过刀闸的操作，可以实现对设备接地、接地状态的解除等操作。

一般情况下，接地刀闸都安装在变电所、配电室等电力设备附近的地面上。

接地刀闸的结构比较简单，主要由刀闸、操作机构和接地线三部分组成。

刀闸通常采用手动或电动操作方式，操作机构一般采用杠杆或电动操作杆。

接地线则是用来将电流引入地面的导线。

二、接地刀闸的重要性在电力系统中，接地刀闸是一种重要的安全设备，其作用是在电路中建立一个安全的接地通道，以确保电力系统的稳定运行和人身安全。

本文将从以下几个方面阐述接地刀闸的重要性：1.防止倒送电接地刀闸的一个重要作用是防止倒送电。

在电路检修或故障处理时，如果电路中存在电压，就可能发生倒送电的情况。

此时，如果电路中的电压过高，就会给工作人员带来危险。

接地刀闸可以将电路中的电压引入地下，保证工作人员的安全。

2.降低接触电阻接地刀闸还可以降低接触电阻，从而减小电路中的电压。

在电力系统中，接触电阻是指电路中的连接点之间的电阻值。

一种电力检修接地刀闸的使用方法说明摘要：本文主要介绍了一种接地刀闸，涉及电力检修技术领域。

它提供了一种接地刀闸，能够对台变便捷地由运行状态转为检修状态，检修时无需携带接地线，操作方便简单，省去了戴绝缘手套剖开绝缘层的操作，防止导线绝缘层受到破坏，避免触碰到带电部位风险；无需登杆，减去现场操作人员带来登高风险；提高了作业效率，接地的装设质量明显提高，对低压线路转检修接地实际效果具有推广应用前景。

关键词：电力检修；接地刀闸；使用方法背景技术对于10kV台架式变压器JP柜0.4kV断路器后段线路的停复电操作，通常使用装设三相四线短路接地线的方式进行。

由于JP柜厂家型号不同，部分接地线可以装设在0.4kV断路器出线侧，但需要剖开电缆或者绝缘导线绝缘层，戴绝缘手套剖开绝缘层一是费工费时，二是容易损坏绝缘层，三是会触碰到带电部位风险。

此外，部分JP柜由于JP柜内不具备装设接地线条件，需要选择合适电杆装设接地线转检修，给现场操作人员带来登高风险。

而乡镇供电所配电变压器大多是在野外，现用的一组接地线，操作杆较多，一组接地线共使用4根操作杆和接地线，总量较重，在野外路途中携带很不方便。

实用新型内容基于上述目的，本产品提供了一种接地刀闸，接地刀闸包括基座和设置在基座上的接地端，还包括工作触头、接地触头、串联片、指示灯以及手柄刀闸，串联片连接接地触头与接地端；指示灯与接地触头连接；手柄刀闸转动连接于基座，手柄刀闸可分别连接工作触头或接地触头。

与现有技术相比，本产品提供的接地刀闸与JP柜安装后，能够减小10kV台架式变压器JP柜0.4kV断路器后段线路停复电操作触电风险以及高空作业风险；并且能够提高工作效率，减少用户停电时间；所有JP柜停复电操作可在一个工作地点完成，省去来回往返装设接地线的路途。

附图说明为了更清楚地说明本产品实施例的技术方案，还可以根据这些附图获得其他的附图。

图1、2为隐去绝缘壳体后的俯视结构示意图；图3、4、5为变压器转检修状态下接地刀闸整体的俯视结构示意图；图标：1-火线输入触头；2-零线输入触头；3-指示灯；4-绝缘手柄；5-导电体；6-安全锁；7-接地端；8-火线输出触头；9-零线输出触头；10-基座；11-手柄刀闸；12-长条形通孔；13-绝缘壳体；14-串联片。

接地刀闸结构与调整
一：接地刀闸的作用
刀闸装有接地开关，当线路停电检修时，合上接地开关，保证检修人员的安全。

接得开关与断路器、刀闸存在一系列机械、电气闭锁，防止误操作。

当允许操作接地开关时，接地开关的闭锁才打开，接地开关可操作，否则闭锁。

沙电220KV采用的S2DA2T-252/4000＋CKE（双柱水平中心开断式，双接地），SPVT-252/4000（单柱垂直开断式，单接地），S3CT-252/2000（三柱水平中心开断式，单接地）
二：接地刀结构与调整
箭头处小连杆：微调地刀分合闸同期。

图中箭头红点处可以调节地刀分合行程的大小
地刀分合助力弹簧：地刀合闸时弹簧处于释能状态，分闸时储能状态，检修时需检查固定螺栓是否紧固。

平衡弹簧的调整，松开固定锁紧弹簧的锁紧环的螺钉，是弹簧能够在水平传动杆上自由转动。

使动刀臂处于“合闸”位置，此时锁紧弹簧会拉动锁紧环。

用拧紧固定螺钉的方法固定处于这一位置的锁紧环。

接地刀闸需多次分合闸，确认位置对应正确后，紧固锁定螺丝。

通过松紧下部固定螺栓，可调节地刀臂的高度，使地刀合闸时动静触头接触充分。

静触头检修时需清理干净，检查是否有灼伤，地刀合闸时动静触头接触是否充分，若不充分需重新调整位置。

接地刀闸机构需经铜辫子连接到基座，地刀机构抱箍螺栓需紧固，检修时需检查。

主地刀间的闭锁机构，保证主刀和地刀不能同时处于合闸位置。

一种可调式接地刀闸装置研究
林宇欣;杨裕宇;黄贵淼
【期刊名称】《通讯世界》
【年(卷),期】2024(31)1
【摘要】0.4 kV户外式熔断开关是配电线路的重要组成部分,在0.4 kV户外式熔断开关上装设接地线是整个配网电力设备倒闸操作中的必备节点,任何操作环节的错漏,都可能造成误操作事件,给台区供电可靠性和社会稳定带来不良影响。

为此,研发一种可调式接地刀闸装置来解决这些问题,从结构、技术原理等方面进行创新,在0.4 kV户外式熔断开关上加装可调式接地刀闸装置,彻底解决传统携带型0.4 kV接地线存在的问题,以供同仁参考。

【总页数】3页(P121-123)
【作者】林宇欣;杨裕宇;黄贵淼
【作者单位】广东电网有限责任公司汕尾供电局
【正文语种】中文
【中图分类】TM564
【相关文献】
1.改进接地刀闸安全色预防带接地刀闸合闸事故
2.接地刀闸（接地线）闭锁装置的完善
3.一种接地隔离刀闸机械钥匙闭锁装置
4.一种刀闸接地装置的研制及应用
5.一种低压配电箱低压接地刀闸装置的研制
因版权原因，仅展示原文概要，查看原文内容请购买。

接地刀闸参数一、引言接地刀闸是电力系统中一种重要的保护装置，用于在设备维护、检修或故障处理时切断设备与电源之间的连接，并确保设备的安全操作。

接地刀闸的参数设置直接关系到设备的稳定运行和人身安全，在电力系统中具有重要的作用。

本文将围绕接地刀闸的参数进行详细探讨。

二、接地刀闸的参数接地刀闸的参数包括额定电压、额定电流、耐受短路电流、操作力、操作次数等等。

下面将分别对这些参数进行具体讨论。

2.1 额定电压额定电压是指接地刀闸能够正常工作的电压范围。

电力系统中的电压等级多种多样，因此接地刀闸的额定电压需要根据电力系统的实际情况确定。

一般来说，额定电压应该略高于电力系统中的最高电压，以确保接地刀闸能够正常工作。

2.2 额定电流额定电流是指接地刀闸能够正常工作的电流范围。

电力系统中的电流大小与负载有关，因此额定电流需要根据负荷情况确定。

一般来说，额定电流应该略大于电力系统中的最大负荷电流，以确保接地刀闸能够承受负载电流。

2.3 耐受短路电流耐受短路电流是指接地刀闸能够承受的短路电流大小。

短路电流是电力系统中的一种故障电流，它可能会对设备造成严重损坏，因此接地刀闸需要具备一定的耐受能力。

耐受短路电流的大小需要根据电力系统中的短路电流计算确定，通常应该大于电力系统中的最大短路电流。

2.4 操作力操作力是指操作接地刀闸所需施加的力的大小。

接地刀闸通常需要手动操作，因此操作力的大小直接影响到操作的便捷性和安全性。

操作力需要根据实际情况进行设计，一般来说，操作力应该适中，既不过大以致难以操作，也不过小以致容易错误操作。

2.5 操作次数操作次数是指接地刀闸的使用寿命。

接地刀闸在正常使用过程中需要频繁操作，因此其寿命与操作次数密切相关。

操作次数的多少取决于设备的工作环境和需要操作的频率，一般来说，接地刀闸的操作次数应该足够大，以确保设备的长期稳定运行。

三、接地刀闸参数的选择接地刀闸参数的选择需要根据具体情况进行，下面将从实际应用的角度进行讨论。
