高压柜中接地开关有什么作用

接地开关接地开关，用于电路接地部分的机械式开关，属于隔离开关类别。

它能在一定时间内承载非正常条件下的电流（例如短路电流），但不要求它承载正常电路条件下的电流。

接地开关作用1.代替携带型地线，在高压设备和线路检修时将设备接地，保护人身安全；2.造成人为接地，满足保护要求；3.接地开关配置在断路器两侧隔离开关旁边，起到断路器检修时两侧接地的作用。

接地开关原理1、从跳闸来讲其实很简单，当线路发生单相故障时，故障线路两侧开关断开，但是由于正常相与故障相之间存在电磁耦合，出现潜供电流，不利于熄弧，为了减少潜供电流，在两侧开关断开时，自动装置动作立即合上两侧HSGS.以达到快速灭弧的作用。

2、HSGS的最大用处其实就是配合开关实现重合闸的。

其步骤如下：(1)单相接地短路故障发生，产生一次电弧；(2)故障相两端开关跳闸，一次电弧熄灭，潜供电弧(二次电弧)产生；(3)装设于故障相的HSGS动作接地，潜供电弧熄灭；(4)HSGS断开开；(5)重合闸动作开关重合。

接地开关的类型1. 户内高压接地开关。

适用于户内3~12KV三相交流50（60）Hz的电力系统内和各型号高压开关柜配套使用，亦可作为高压电器设备检修时接地用。

主要结构，接地开关有支架、接地刀装配、静触头、传感器、轴、拐臂、压簧、导电套管、软连接成。

工作原理，当操作操动机构使接地开关合闸时，作为力矩使主轴克服阻力矩，带动拐臂沿合闸方向转动，并使接地刀上的操纵杆通过压簧死点，压簧释放能量，使接地开关快速合闸，在合闸位置。

接地刀组件上的接地刀通过碟形弹簧和静触头的凸缘部（刀口）牢固可靠地接触。

分闸操作时，作用力矩使主轴克服主力矩及弹簧力，带动拐臂沿分闸方向转动，并使接地刀压簧通过死点，压簧储能结束，以备下次合闸。

2. 户内高压交流接地开关。

适用于12KV/40.5及以下,交流50Hz的电力系统中，可与各种型号高压开关柜配套，作为接地保护用。

结构由底架、支柱绝缘子、静触头、动触刀、主轴刀、主轴、快速弹簧等部件组成3. 户内高压电动接地开关。

关于高压系统中的接地开关的作用主要用于设备的检修，为了防止检修过程中突然来电，因此必须将检修设备的两端都接地高压配电柜的接地开关，一般为输出负荷侧接地，当我们检修高压配电柜负荷侧时（如：紧固螺栓、拆装电缆等），就要分断开关，同时合上配电柜的接地开关，这样可以防止突然来电引起触电事故，另外可以放尽剩余电荷，有利于检修安全---------------------------------------------------------------------------------------------在停电检修期间，为了保护操作人员，设备，系统的安全，就会把出线通过接地开关对地短路，进行完全放电，这样不会造成由误送电或线路反送电造成的触电事故--------------------------------------------------------------------------------------------这篇文章看来比较专业：3．1接地开关的一种特殊运行条件随着电力建设的发展，电网在不断扩大，容量也在不断增加，为了减少输电走廊占地，同塔双回路平行架空高压输电线路日渐增多，在这种输电线路中使用的某些高压接地开关要求具有开合感应电流的能力。

随着同塔双回线的普及和电压等级的升高，对接地开关开合感应电流的能力也要求越来越高，开合感应电流成为高压接地开关的一种特殊运行条件。

在两条或多条共塔或邻近平行布置的架空输电线中，当某一回或几回线路停电后，由于它与相邻带电线路之间产生电磁感应和静电感应，在停电的回路上将产生感应电压和感应电流。

因此，用于这些线路的接地开关，应能满足以下的运行条件：(1)当停电线路的一端开路，在线路另一端的接地开关分、合操作时，接地开关能开断和关合容性电流。

(2)当停电线路的一端接地，在线路另一端的接地开关分、合操作时，接地开关能开断和关合感性电流。

3．2标准规定的参数国标GB1985中以规范性附录C给出了接地开关开合感应电流的要求和试验方法。

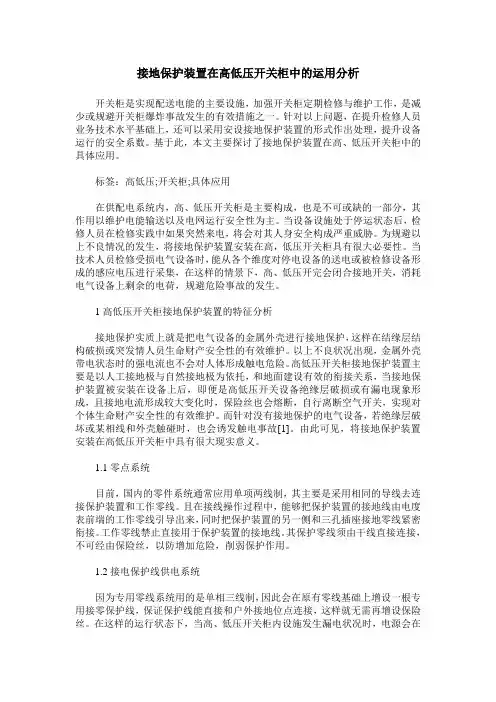

接地保护装置在高低压开关柜中的运用分析开关柜是实现配送电能的主要设施，加强开关柜定期检修与维护工作，是减少或规避开关柜爆炸事故发生的有效措施之一。

针对以上问题，在提升检修人员业务技术水平基础上，还可以采用安设接地保护装置的形式作出处理，提升设备运行的安全系数。

基于此，本文主要探讨了接地保护装置在高、低压开关柜中的具体应用。

标签：高低压;开关柜;具体应用在供配电系统内，高、低压开关柜是主要构成，也是不可或缺的一部分，其作用以维护电能输送以及电网运行安全性为主。

当设备设施处于停运状态后，检修人员在检修实践中如果突然来电，将会对其人身安全构成严重威胁。

为规避以上不良情况的发生，将接地保护装置安装在高，低压开关柜具有很大必要性。

当技术人员检修受损电气设备时，能从各个维度对停电设备的送电或被检修设备形成的感应电压进行采集，在这样的情景下，高、低压开完会闭合接地开关，消耗电气设备上剩余的电荷，规避危险事故的发生。

1高低压开关柜接地保护装置的特征分析接地保护实质上就是把电气设备的金属外壳进行接地保护，这样在结缘层结构破损或突发情人员生命财产安全性的有效维护。

以上不良状况出现，金属外壳带电状态时的强电流也不会对人体形成触电危险。

高低压开关柜接地保护装置主要是以人工接地极与自然接地极为依托，和地面建设有效的衔接关系，当接地保护装置被安装在设备上后，即便是高低压开关设备绝缘层破损或有漏电现象形成，且接地电流形成较大变化时，保险丝也会熔断，自行离断空气开关，实现对个体生命财产安全性的有效维护。

而针对没有接地保护的电气设备，若绝缘层破坏或某相线和外壳触碰时，也会诱发触电事故[1]。

由此可见，将接地保护装置安装在高低压开关柜中具有很大现实意义。

1.1零点系统目前，国内的零件系统通常应用单项两线制，其主要是采用相同的导线去连接保护装置和工作零线。

且在接线操作过程中，能够把保护装置的接地线由电度表前端的工作零线引导出来，同时把保护装置的另一侧和三孔插座接地零线紧密衔接。

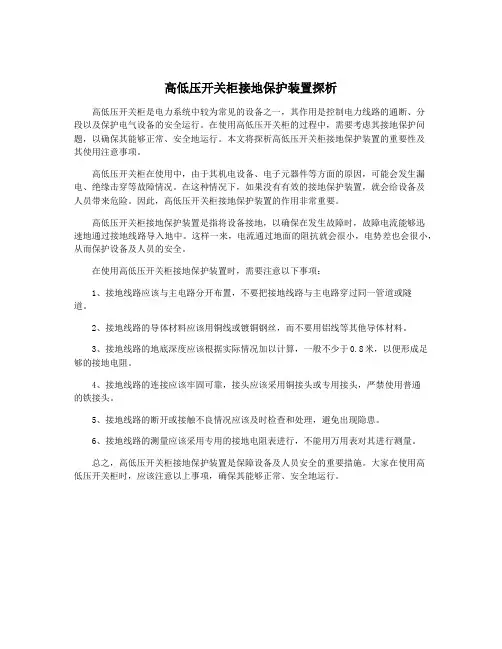

高低压开关柜接地保护装置探析
高低压开关柜是电力系统中较为常见的设备之一，其作用是控制电力线路的通断、分
段以及保护电气设备的安全运行。

在使用高低压开关柜的过程中，需要考虑其接地保护问题，以确保其能够正常、安全地运行。

本文将探析高低压开关柜接地保护装置的重要性及
其使用注意事项。

高低压开关柜在使用中，由于其机电设备、电子元器件等方面的原因，可能会发生漏电、绝缘击穿等故障情况。

在这种情况下，如果没有有效的接地保护装置，就会给设备及
人员带来危险。

因此，高低压开关柜接地保护装置的作用非常重要。

高低压开关柜接地保护装置是指将设备接地，以确保在发生故障时，故障电流能够迅
速地通过接地线路导入地中。

这样一来，电流通过地面的阻抗就会很小，电势差也会很小，从而保护设备及人员的安全。

在使用高低压开关柜接地保护装置时，需要注意以下事项：
1、接地线路应该与主电路分开布置，不要把接地线路与主电路穿过同一管道或隧
道。

2、接地线路的导体材料应该用铜线或镀铜钢丝，而不要用铝线等其他导体材料。

3、接地线路的地底深度应该根据实际情况加以计算，一般不少于0.8米，以便形成足够的接地电阻。

4、接地线路的连接应该牢固可靠，接头应该采用铜接头或专用接头，严禁使用普通
的铁接头。

5、接地线路的断开或接触不良情况应该及时检查和处理，避免出现隐患。

6、接地线路的测量应该采用专用的接地电阻表进行，不能用万用表对其进行测量。

总之，高低压开关柜接地保护装置是保障设备及人员安全的重要措施。

大家在使用高
低压开关柜时，应该注意以上事项，确保其能够正常、安全地运行。

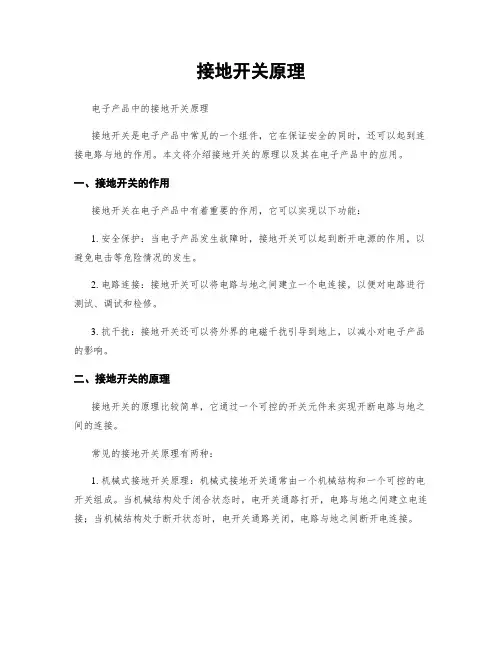

接地开关原理电子产品中的接地开关原理接地开关是电子产品中常见的一个组件，它在保证安全的同时，还可以起到连接电路与地的作用。

本文将介绍接地开关的原理以及其在电子产品中的应用。

一、接地开关的作用接地开关在电子产品中有着重要的作用，它可以实现以下功能：1. 安全保护：当电子产品发生故障时，接地开关可以起到断开电源的作用，以避免电击等危险情况的发生。

2. 电路连接：接地开关可以将电路与地之间建立一个电连接，以便对电路进行测试、调试和检修。

3. 抗干扰：接地开关还可以将外界的电磁干扰引导到地上，以减小对电子产品的影响。

二、接地开关的原理接地开关的原理比较简单，它通过一个可控的开关元件来实现开断电路与地之间的连接。

常见的接地开关原理有两种：1. 机械式接地开关原理：机械式接地开关通常由一个机械结构和一个可控的电开关组成。

当机械结构处于闭合状态时，电开关通路打开，电路与地之间建立电连接；当机械结构处于断开状态时，电开关通路关闭，电路与地之间断开电连接。

2. 电子式接地开关原理：电子式接地开关采用晶体管、继电器等可控元件进行控制。

当控制信号到达时，可控元件导通，电路与地之间建立电连接；当控制信号消失时，可控元件截断，电路与地之间断开电连接。

三、接地开关在电子产品中的应用接地开关广泛应用于各种电子产品中，常见的应用场景包括：1. 家用电器：如电视、冰箱、洗衣机等家电产品中，接地开关可以确保电气设备的安全运行，保护使用者免受电击等危险。

2. 工业设备：工业设备中常使用接地开关，以便对设备进行检修、调试以及防止电气故障引发的事故。

3. 电子仪器：在医疗设备、测量仪器等电子仪器中，接地开关能够有效抑制电磁干扰，提高仪器的精确度和可靠性。

4. 信息通信设备：网络设备、通信设备等也需要接地开关，以保证设备的正常运行以及防止雷击等自然灾害的损失。

总结：接地开关是电子产品中不可或缺的一个组件，其主要作用是保证安全、连接电路与地以及抗干扰。

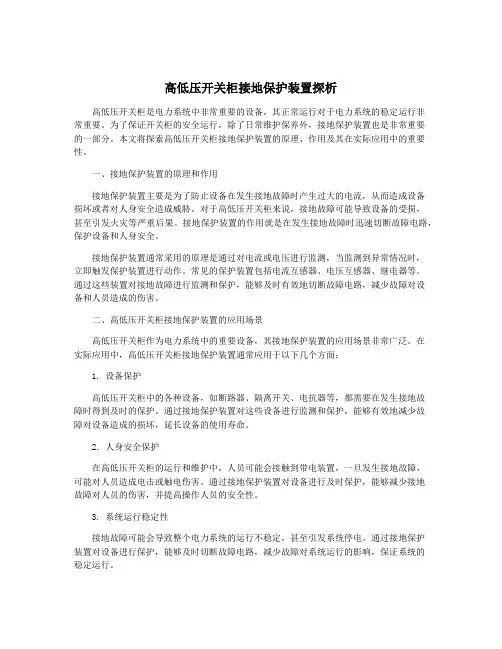

高低压开关柜接地保护装置探析高低压开关柜是电力系统中非常重要的设备，其正常运行对于电力系统的稳定运行非常重要。

为了保证开关柜的安全运行，除了日常维护保养外，接地保护装置也是非常重要的一部分。

本文将探索高低压开关柜接地保护装置的原理、作用及其在实际应用中的重要性。

一、接地保护装置的原理和作用接地保护装置主要是为了防止设备在发生接地故障时产生过大的电流，从而造成设备损坏或者对人身安全造成威胁。

对于高低压开关柜来说，接地故障可能导致设备的受损，甚至引发火灾等严重后果。

接地保护装置的作用就是在发生接地故障时迅速切断故障电路，保护设备和人身安全。

接地保护装置通常采用的原理是通过对电流或电压进行监测，当监测到异常情况时，立即触发保护装置进行动作。

常见的保护装置包括电流互感器、电压互感器、继电器等。

通过这些装置对接地故障进行监测和保护，能够及时有效地切断故障电路，减少故障对设备和人员造成的伤害。

二、高低压开关柜接地保护装置的应用场景高低压开关柜作为电力系统中的重要设备，其接地保护装置的应用场景非常广泛。

在实际应用中，高低压开关柜接地保护装置通常应用于以下几个方面：1. 设备保护高低压开关柜中的各种设备，如断路器、隔离开关、电抗器等，都需要在发生接地故障时得到及时的保护。

通过接地保护装置对这些设备进行监测和保护，能够有效地减少故障对设备造成的损坏，延长设备的使用寿命。

2. 人身安全保护在高低压开关柜的运行和维护中，人员可能会接触到带电装置，一旦发生接地故障，可能对人员造成电击或触电伤害。

通过接地保护装置对设备进行及时保护，能够减少接地故障对人员的伤害，并提高操作人员的安全性。

3. 系统运行稳定性接地故障可能会导致整个电力系统的运行不稳定，甚至引发系统停电。

通过接地保护装置对设备进行保护，能够及时切断故障电路，减少故障对系统运行的影响，保证系统的稳定运行。

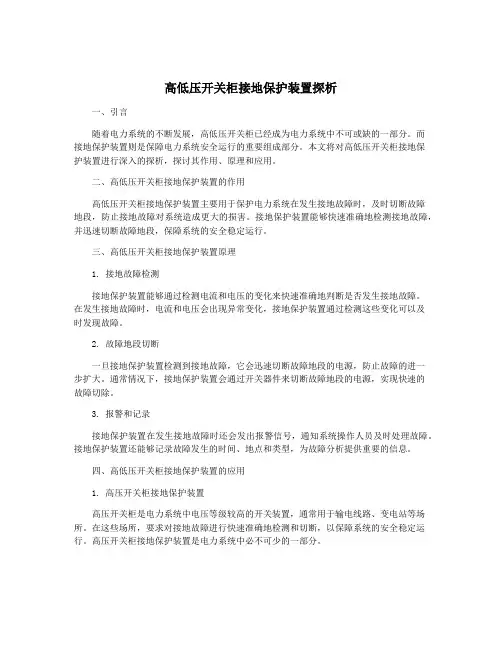

高低压开关柜接地保护装置探析
一、引言
随着电力系统的不断发展，高低压开关柜已经成为电力系统中不可或缺的一部分。

而
接地保护装置则是保障电力系统安全运行的重要组成部分。

本文将对高低压开关柜接地保
护装置进行深入的探析，探讨其作用、原理和应用。

二、高低压开关柜接地保护装置的作用
高低压开关柜接地保护装置主要用于保护电力系统在发生接地故障时，及时切断故障
地段，防止接地故障对系统造成更大的损害。

接地保护装置能够快速准确地检测接地故障，并迅速切断故障地段，保障系统的安全稳定运行。

三、高低压开关柜接地保护装置原理
1. 接地故障检测
接地保护装置能够通过检测电流和电压的变化来快速准确地判断是否发生接地故障。

在发生接地故障时，电流和电压会出现异常变化，接地保护装置通过检测这些变化可以及
时发现故障。

2. 故障地段切断
一旦接地保护装置检测到接地故障，它会迅速切断故障地段的电源，防止故障的进一
步扩大。

通常情况下，接地保护装置会通过开关器件来切断故障地段的电源，实现快速的
故障切除。

3. 报警和记录
接地保护装置在发生接地故障时还会发出报警信号，通知系统操作人员及时处理故障。

接地保护装置还能够记录故障发生的时间、地点和类型，为故障分析提供重要的信息。

四、高低压开关柜接地保护装置的应用
1. 高压开关柜接地保护装置
高压开关柜是电力系统中电压等级较高的开关装置，通常用于输电线路、变电站等场所。

在这些场所，要求对接地故障进行快速准确地检测和切断，以保障系统的安全稳定运行。

高压开关柜接地保护装置是电力系统中必不可少的一部分。

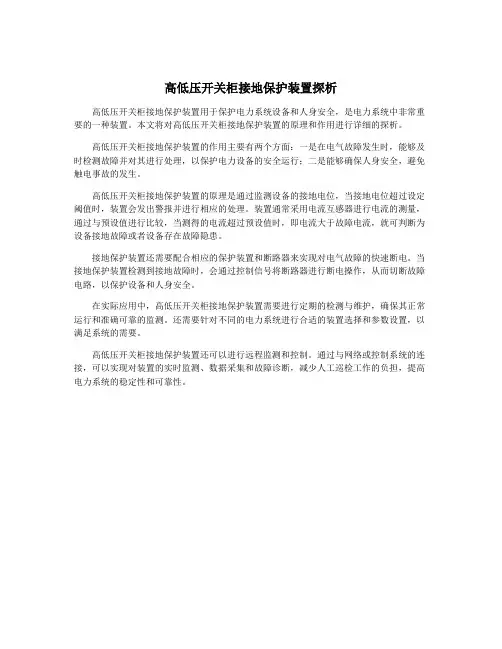

高低压开关柜接地保护装置探析
高低压开关柜接地保护装置用于保护电力系统设备和人身安全，是电力系统中非常重要的一种装置。

本文将对高低压开关柜接地保护装置的原理和作用进行详细的探析。

高低压开关柜接地保护装置的作用主要有两个方面：一是在电气故障发生时，能够及时检测故障并对其进行处理，以保护电力设备的安全运行；二是能够确保人身安全，避免触电事故的发生。

高低压开关柜接地保护装置的原理是通过监测设备的接地电位，当接地电位超过设定阈值时，装置会发出警报并进行相应的处理。

装置通常采用电流互感器进行电流的测量，通过与预设值进行比较，当测得的电流超过预设值时，即电流大于故障电流，就可判断为设备接地故障或者设备存在故障隐患。

接地保护装置还需要配合相应的保护装置和断路器来实现对电气故障的快速断电。

当接地保护装置检测到接地故障时，会通过控制信号将断路器进行断电操作，从而切断故障电路，以保护设备和人身安全。

在实际应用中，高低压开关柜接地保护装置需要进行定期的检测与维护，确保其正常运行和准确可靠的监测。

还需要针对不同的电力系统进行合适的装置选择和参数设置，以满足系统的需要。

高低压开关柜接地保护装置还可以进行远程监测和控制。

通过与网络或控制系统的连接，可以实现对装置的实时监测、数据采集和故障诊断，减少人工巡检工作的负担，提高电力系统的稳定性和可靠性。

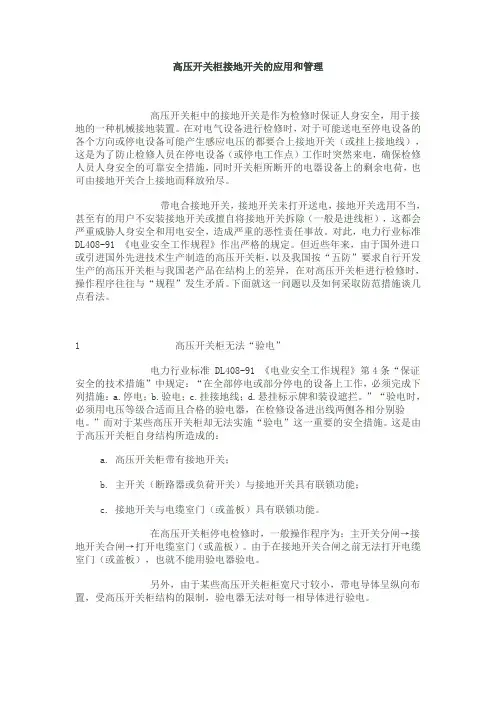

高压开关柜接地开关的应用和管理高压开关柜中的接地开关是作为检修时保证人身安全，用于接地的一种机械接地装置。

在对电气设备进行检修时，对于可能送电至停电设备的各个方向或停电设备可能产生感应电压的都要合上接地开关（或挂上接地线），这是为了防止检修人员在停电设备（或停电工作点）工作时突然来电，确保检修人员人身安全的可靠安全措施，同时开关柜所断开的电器设备上的剩余电荷，也可由接地开关合上接地而释放殆尽。

带电合接地开关，接地开关未打开送电，接地开关选用不当，甚至有的用户不安装接地开关或擅自将接地开关拆除（一般是进线柜），这都会严重威胁人身安全和用电安全，造成严重的恶性责任事故。

对此，电力行业标准DL408-91 《电业安全工作规程》作出严格的规定。

但近些年来，由于国外进口或引进国外先进技术生产制造的高压开关柜，以及我国按“五防”要求自行开发生产的高压开关柜与我国老产品在结构上的差异，在对高压开关柜进行检修时，操作程序往往与“规程”发生矛盾。

下面就这一问题以及如何采取防范措施谈几点看法。

1 高压开关柜无法“验电”电力行业标准 DL408-91 《电业安全工作规程》第4条“保证安全的技术措施”中规定：“在全部停电或部分停电的设备上工作，必须完成下列措施：a.停电；b.验电；c.挂接地线；d.悬挂标示牌和装设遮拦。

”“验电时，必须用电压等级合适而且合格的验电器，在检修设备进出线两侧各相分别验电。

”而对于某些高压开关柜却无法实施“验电”这一重要的安全措施。

这是由于高压开关柜自身结构所造成的：a. 高压开关柜带有接地开关；b. 主开关（断路器或负荷开关）与接地开关具有联锁功能；c. 接地开关与电缆室门（或盖板）具有联锁功能。

在高压开关柜停电检修时，一般操作程序为：主开关分闸→接地开关合闸→打开电缆室门（或盖板）。

由于在接地开关合闸之前无法打开电缆室门（或盖板），也就不能用验电器验电。

另外，由于某些高压开关柜柜宽尺寸较小，带电导体呈纵向布置，受高压开关柜结构的限制，验电器无法对每一相导体进行验电。

接地开关名词解释接地开关是电力系统中常用的一种保护装置，主要作用是用于保护电力设备和人员安全。

接地开关有两种状态，分别是闭合和断开状态。

当接地开关处于闭合状态时，电力系统中的电压和电流就可以正常进行运行；而在接地开关断开状态时，电力系统中的电压和电流就会被隔离开来，以达到保护电力设备和人员的目的。

下面是关于接地开关的详细解释和使用步骤：1. 接地开关的作用接地开关是在电力设备和线路运行中，一旦发生电器设备外壳短路或线路出现故障等情况时，用于保护人员安全以及设备的正常运转。

接地开关安装在设备的主配电控制柜或在电缆终端箱，可以将故障信号传输到保护装置并将设备隔离。

2. 接地开关的类型接地开关种类有很多，主要分成气体式、真空式、油浸式等类型。

其中，气体式和真空式接地开关因为具有体积小、功能强、使用寿命长的优点，被广泛应用。

3. 接地开关的使用a.接地开关的使用前需要检查在使用接地开关前，必须保证它的各个部位和线路都无异常。

检查过程包括：检查接地开关是否完好、检查机械部分是否损坏、检查铜排连接是否牢固、检查钢丝绳是否损坏等。

b. 接地开关的开启将接地开关的手柄插入开窗孔中，旋转手柄，使开关刀片接触，打开接地开关。

c. 接地开关的关闭将接地开关的手柄插入关闭孔中，旋转手柄，使开关刀片分离，关闭接地开关。

d. 接地开关的保养定期进行接地开关的清洁和维护，以确保它在 regular 正常运行状态下并且寿命延长。

进行维护时，应该先切断电源，并且遵循正确的维护和处理程序。

结语：使用接地开关的流程是销案非常重要的，为了保证电力系统的正常运转和人员的安全，我们需要深入了解接地开关这个装置的作用，类型以及使用步骤，并且在使用过程中认真执行标准操作程序，确保运转过程的稳定性和安全性。

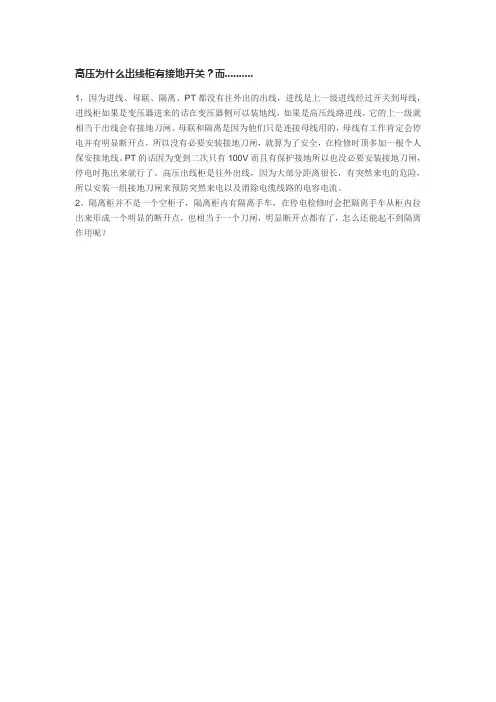

高压为什么出线柜有接地开关？而..........
1，因为进线、母联、隔离、PT都没有往外出的出线，进线是上一级进线经过开关到母线，进线柜如果是变压器进来的话在变压器侧可以装地线，如果是高压线路进线，它的上一级就相当于出线会有接地刀闸。

母联和隔离是因为他们只是连接母线用的，母线有工作肯定会停电并有明显断开点，所以没有必要安装接地刀闸，就算为了安全，在检修时顶多加一根个人保安接地线。

PT的话因为变到二次只有100V而且有保护接地所以也没必要安装接地刀闸，停电时拖出来就行了。

高压出线柜是往外出线，因为大部分距离很长，有突然来电的危险，所以安装一组接地刀闸来预防突然来电以及消除电缆线路的电容电流。

2、隔离柜并不是一个空柜子，隔离柜内有隔离手车，在停电检修时会把隔离手车从柜内拉出来形成一个明显的断开点，也相当于一个刀闸，明显断开点都有了，怎么还能起不到隔离作用呢？。

高压柜的工作原理
高压柜是一种用于电力系统中的设备，用于保护和控制电力设备。

它通常由断路器、隔离开关、接地开关、保护装置等组成。

高压柜的工作原理如下：
1. 断路器：断路器是高压柜中最重要的部件之一。

它可以打开或关闭电路，以保护设备和线路免受过载、短路或其他电力故障的影响。

当电流超过设定值时，断路器会自动跳闸，以切断电路，防止过载损坏。

2. 隔离开关：隔离开关用于将设备与电力系统隔离，以便进行维修和检修工作。

它可以切断设备与电源之间的连接，确保操作人员的安全。

3. 接地开关：接地开关用于将设备接地，以确保设备的安全运行。

当设备发生故障时，接地开关可以将电流引导到地下，从而保护设备和人员免受电击。

4. 保护装置：保护装置用于监测电力系统的状态，并在检测到异常情况时采取措施。

它可以监测电流、电压、频率等参数，并在发生问题时触发警报或断开电路。

总之，高压柜通过断路器、隔离开关、接地开关和保护装置等组件的配合工作，保护和控制电力系统中的设备，确保其安全运行。

它是电力系统中不可或缺的一部分。

高压接地开关介绍1.电力系统接地开关的作用- 造成人为接地，满足保护要求。

保证回路中有明显的机械接地点，确定线路无残压，保证检修及线路停运的安全;- 代替携带型地线，在高压设备和线路检修时将设备接地，保护安全;- 接地开关配置的位置一般来讲会在断路器两侧隔离开关的旁边，它起到了当断路器检修的时候两侧可以有效的接地，保证人身安全的作用。

不要求具备关合功能，只能承受短路电流，也就是动热稳定;- 线路侧的接地，主要具备关合短路电流和开合感应电流，保护下级设备不受到损害；在断路器设备指向处于试验位置的时候，只有当线路侧指示无电，并且带电显示装置指示有电且可以正常运行，闭锁电磁铁显示有电且可以正常运行的时候，方可闭合接地开关。

带电显示装置或闭锁电磁铁任一发生故障或失电，都将无法进行合闸操作。

带电显示传感器故障或断线时，会在带电显示器上通过指示灯反应出来。

关于接地开关的关合，很多客户要求E2级5次关合，关合试验在额定电压下进行，关合短路电流有63/80/100/130kA。

影响关合能力的因素主要有:2.合闸速度合闸速度够快就可以减少预击穿触头的烧蚀，燃弧时间短。

空气中12/24kV接地开关合闸速度在4-5m/s，SF6中仅需2-3m/s，而环保气体由于绝缘强度与空气接近，因此采用SF6接地开关的合闸速度就无法通过关合试验。

空气中40.5kV接地开关的合闸速度要提高到6-7m/s。

3.触头形状采用圆形，棒状静触头触头电场均匀、同样动触头也要好的形状，电场均匀分布，减少电气击穿距离。

4.触头材料同样耐烧蚀性强的触头也可以减少烧蚀，特别是高电压如40.5kV 及以上的开关，采用铜钨引弧触头，或铜钨合金作为触头头部也可以减少烧蚀。

5.触头压力触头压力是判断接地开关承受热稳定能力的关键指标。

根据触头压力计算接触电阻，以计算触头连接处的电压降，根据电压降判断热稳定下触头是否会被熔焊。

而触头压力对关合的影响，体现在触头合闸后能够很快停止，不会反弹造成烧蚀。

高压电力配电用配电盘的接地保护装置随着电力技术的不断发展和电力工程的大规模建设，高压电力配电系统的安全性和稳定性变得尤为重要。

在电力配电网络中，接地保护装置起着关键的作用，能够确保设备和人身安全，并有效地防止电力事故的发生。

高压电力配电用配电盘是一种用于分配和控制设备的重要装置。

在其工作过程中，接地保护装置可以提供有效的接地保护，以确保运行的稳定性和安全性。

接地保护装置的作用是将设备的漏电电流导入地下，防止电流通过人体或其他设备造成触电事故。

它主要由接地电极、接地线、接地变压器、接地开关和接地电流继电器等组成。

首先，接地电极是接地保护装置的核心组件之一。

它通常通过接地线连接到地下，并与大地形成良好的电气连接。

接地电极的选择应考虑土壤电阻率、土地的湿度和温度等因素，并确保电地性能可靠。

其次，接地线是将设备的漏电电流引导到地下的导线。

它通常由高导电性的材料制成，如铜和铝，以确保低电阻和电气连接的可靠性。

接地线的敷设应符合电力系统设计规范，并经过合适的绝缘保护，以防止外部环境的影响。

接地变压器是用于改变电流或电压等的装置。

在接地保护装置中，接地变压器通常被用来改变漏电电流的数值，以便于接地电流继电器的控制和操作。

接地变压器的选型应根据系统的电流和电压参数确定，并要求具有良好的绝缘和耐高压性能。

接地开关是一种用于控制接地电流的装置。

它通过打开或关闭电路，以控制接地电流的流动。

在配电盘中，接地开关可以被用作检测电流的开关，并在漏电电流过大时切断电源。

接地开关应符合相应的安全标准，并具有可靠的操作和断电功能。

最后，接地电流继电器是一种用于监控和控制接地电流的装置。

它可以感知到接地电流的变化，并在电流超过设定值时触发保护动作。

接地电流继电器的选型应根据系统的电流参数确定，并确保具有高精度和灵敏度。

在高压电力配电系统中，配电盘的接地保护装置发挥着至关重要的作用。

通过正确使用和维护接地保护装置，可以提高系统的可靠性和安全性，减少电力事故的发生。

接地保护装置在高低压开关柜上的应用摘要：现阶段我国低压电网中普遍应用的是接地保护装置，这种装置的广泛应用在一定程度上促进了我国电力资源在配送以及使用中的安全性，接地保护装置是电力配送系统中的一个重要组成部分，也是在高低压开关柜中必不可少的一种装置，这种装置的优点也很明显，具有很大的实用功能以及稳定可靠性高。

我们在使用高低压开关柜的同时要选择适合自身安全的接地保护技术，在生命财产安全面前不容有半点疏忽，在进行接地保护装置安装使用的过程中一定要严格按照装置的安装配置要求进行安装使用。

高压开关柜中的接地保护装置通常用于低压箱的保护连接、高压箱的接线和高低低压开关设备的接地保护，所以说技术人员根据开关柜的结构选择开关柜是必要的。

关键词：高低压开关柜；接地保护装置；应用引言：电力能源是人类社会不可或缺资源，与人类的日常生活关系密切，电力的发展直接影响经济建设的进行。

正因为电力能源在我国经济发展中的重要地位，所以要确保电力系统要有一个稳定高效的运行条件。

接地保护装置广泛地应用于高低压开关柜当中，高低压开关柜是配电系统中由开关、断路器、熔断器、等电子设备组成的配电装置。

它的功能是分配电源，计算电力消耗，并在变电站中普遍建立。

供电站等配电基地。

为了保证高、低压开关柜的稳定性和安全性，通常在设备中安装接地保护装置。

一、接地保护装置概述一般来说，绝缘材料被包裹在电力系统中的电气金属部件中，以避免漏电和导电事故，造成不必要的人员伤亡，但很难避免特定的事故发生，例如一些用来绝缘的材料的损坏以及损耗所带来的导电性。

为了防止这种事故发生，电气金属接地保护装置通常是在安装电力时用导线进行的。

接地是几个电力系统与大地相连的行为的总称，这些电力系统包括电气设备的中性点、以及电力设备的内在导电装置与外在的导电装置。

这种装置存在的主要目的就是保护电工在工作的过程中以及人们在使用的过程中的安全性。

接地装置将电路里设备在工作过程中产生的额外的电能或者是静电以及以外的雷电导入地下，从而避免了事故的发生。

高低压配电柜上接地保护装置的应用摘要：电力能源是我国工业生产和居民生活中应用的主要能源类型，与国家的经济发展及居民生活水平的提升息息相关。

在进行电力安装时，不仅要考虑到居民用电的稳定性，还要注重加强用电安全管理，以免发生电击事故或者电气火灾事故。

高低也配电柜是电力供应系统中的一个由开关、断路器、熔断器、仪表、指示灯等电子设备组成的配电装置，其作用为分配电力能源，计算用电量，一般设置于变电站、供电所等配电基地中。

为了保证高低也配电柜工作的稳定性和安全性，通常会在装置中安装接地保护装置。

关键词：高低压；配电柜；接地保护；装置；应用1、接地保护装置概述一般情况下，电力系统中电器金属部位都有绝缘材料的包裹，以免发生漏电导电事故，造成人员伤亡，但是却难以避免意外事故的发生，比如说绝缘材料老化破损，导致电器金属中的电流直接通入人体。

为了预防这一意外事故的发生，在进行电力安装时，一般会用导线进行电气金属部分的接地保护。

保护接地，可分为接地保护和接零保护两种类型，二者在保护原理、适用范围、混合供电方式三方面有着一定的差异，需要电力技术人员根据电力设备所处环境及其功能选择合适的保护接地方式。

接地保护装置图示2、接地保护装置应用设计要求在接电柜实践技术研究过程中，我们需要了解高低压配电柜接地保护装置应用的设计技术要求，这对于其应用研究有着重要的支持作用。

在设计过程中，技术人员设计要求包括了以下两点。

2.1、接地保护装置的实用性在高压配电柜装置的设计过程中，其整体装置的实用性是开展设计工作的重要技术因素。

这主要是因为，配电柜受到自身空间与技术因素限制，必须提高其空间整体利用率而造成的。

所以在其接地保护装置的设计过程中，技术人员需要根据配电柜空间大小、接地保护技术要求以及其他的技术要求指标，进行最优化技术研究提高接地装置的实用性。

如在设计过程中，接地保护装置的位置与大小既不能影响配电柜中的其他设施，又必须符合配电柜安全技术指标，就是实用性要求的重要表现。

接地保护装置在高低压开关柜上的应用摘要：为提高用电安全，本文从概述高低压开关与接地保护装置出发，分析接地保护装置的特征，并从高低压开关柜接地保护装置的结构与运行原理探究其具体应用，总结应用中的注意事项，以期充分发挥接地保护装置的安全防护作用。

关键词：接地保护装置；高低压开关柜；应用引言：在现代社会发展中高低压开关柜是不可或缺的电气装置，在稳定供电、用电安全上发挥着重要作用，但由于接地保护装置应用不当，高低压开关柜爆炸事故时有发生，对用电的连续性、稳定性造成严重负面影响，并对相关人员的生命安全构成直接威胁。

因此，探究高低压开关柜上接地保护装置的应用具有重要实践价值。

1高低压开关柜与接地保护装置1.1.高低压开关柜高低压开关柜是由开关断路器等一系列保护器件组装而成的电气设备，用于连接高压、低压线缆的设备，主要功能即是完成高低压转换，保障用电安全。

通常供电局、变电所使用高压柜，通过变压器对高压电进行降压处理，再经过低压柜传送给各个配电箱，满足不同配电箱的用电需求[1]。

1.1.接地保护装置接地保护装置是由接地体、接地连接体、引上线、引下线组成，用于保护用电器以及使用人员安全的安全防护装置。

在高低压开关柜上通过接地保护装置实现电气系统与大地连接，可以为人工接地极、也可以为自然接地极，在发生绝缘损坏或设备漏电时，确保空气开关作出正确动作，降低或消除对用电器以及人身的危害。

2接地保护装置特征用电过程中，受电容耦合、绝缘损坏等多方面因素的影响均易使机电设备外壳处于有电状态，当人体与外壳进行直接接触时，则会发生触电事故。

而接地处理则能够有效避免此类情况，接地极对电流极为敏感，其通过与大地的良好接触保持所连接机电设备非载流金属部分始终保持零电位，并能够通过多条通路将强电流消散到大地中，而当漏电发生后接地电流升高，接地线能够引导故障电流至过流保护装置上，使其快速传递指令，做出保护开关跳闸动作，进而保护机电设备安全，预防触电事故。

高低压配电柜上接地保护装置的应用摘要：接地保护装置通常被用在我国电网当中，能够保障电力输送的稳定和安全。

在电力配送过程中，接地保护装置是主要设备，高低压配电柜必须配备相应的接地保护装置，并按照有关原则使用相应的接地保护技术，确保装置的配置标准，为电力系统稳定运行提供保障。

基于此，本文针对高低压配电柜中接地保护装置的应用进行分析，通过接地保护装置的具体应用提高配电柜使用效果，为电力输送提供保障。

关键词：高低压配电柜；接地保护装置；应用电力资源是保障人民生活和生产的主要资源，电力安装需要兼顾居民用电安全和稳定，确保用电的安全管理，有效预防用电安全事故发生。

高低压配电柜是电力系统的主要组成，通常由开关、熔断器等设备组成，能够实现电力资源的有效分配，对电量使用情况进行详细计算，在变电站和供电所中具有良好的应用价值。

同时能够确保电力系统的稳定，为我国电力行业发展提供助力。

一、高低压配电柜的概述和选择高低压配电柜在不同领域的应用较为广泛，能够为电力资源供给提供保障，实现电力系统的稳定运行。

其中低压成套开关设备和控制设备被称作低压开关柜，其额定电流为50赫兹交流电，通常使用三相电作为配电系统的动力支持，也可以为照明和配电过程中的电能转换提供支持。

对于低压配电柜的保护来说，需要工作人员结合现场实际情况和有关条件选择具体可行的保护方法。

控制、保护、信号传送等装置是高压配电柜的主要部件，同时还包括有关附件和其他组件。

在对高压配电柜进行选择时，需要结合工程投资的情况以及原有设备进行选择。

对于高低压配电柜的可靠性来说，需要综合各方因素进行全面考虑，对于内置元件的选择需要结合工程实际情况来选择，在条件允许情况下，可以优先选择智能综合保护器高压柜，使整体工作效率得到提升，简化各项工作操作流程，为有关工作开展提供支持。

二、接地保护装置应用设计要求带有绝缘塑料包裹的电气金属具有良好性能，有利于电力能源的安全传输和有效控制，同时也可以有效避免漏电或者导电事故的发生。
