接地开关和快速接地开关的区别

负荷开关、隔离开关、断路器具体的作用与区别导读负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。

简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。

下面一起具体来看看它们的作用与区别。

（图片来源于网络）高压隔离开关高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。

甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时，也可以用来操作一些小电流的电路。

（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

（2）根据运行需要，换接线路。

（高压隔离开关型号）（高压隔离开关结构）（GW7F-220户外隔离开关）（GW16-252型）（GW6-220户外隔离开关）（GW19-10系列隔离开关）（GW5-110D系列隔离开关）开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。

根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。

（GW5 系列双柱水平开启式隔离开关现场）高压负荷开关高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

关于高压系统中的接地开关的作用主要用于设备的检修，为了防止检修过程中突然来电，因此必须将检修设备的两端都接地高压配电柜的接地开关，一般为输出负荷侧接地，当我们检修高压配电柜负荷侧时（如：紧固螺栓、拆装电缆等），就要分断开关，同时合上配电柜的接地开关，这样可以防止突然来电引起触电事故，另外可以放尽剩余电荷，有利于检修安全---------------------------------------------------------------------------------------------在停电检修期间，为了保护操作人员，设备，系统的安全，就会把出线通过接地开关对地短路，进行完全放电，这样不会造成由误送电或线路反送电造成的触电事故--------------------------------------------------------------------------------------------这篇文章看来比较专业：3．1接地开关的一种特殊运行条件随着电力建设的发展，电网在不断扩大，容量也在不断增加，为了减少输电走廊占地，同塔双回路平行架空高压输电线路日渐增多，在这种输电线路中使用的某些高压接地开关要求具有开合感应电流的能力。

随着同塔双回线的普及和电压等级的升高，对接地开关开合感应电流的能力也要求越来越高，开合感应电流成为高压接地开关的一种特殊运行条件。

在两条或多条共塔或邻近平行布置的架空输电线中，当某一回或几回线路停电后，由于它与相邻带电线路之间产生电磁感应和静电感应，在停电的回路上将产生感应电压和感应电流。

因此，用于这些线路的接地开关，应能满足以下的运行条件：(1)当停电线路的一端开路，在线路另一端的接地开关分、合操作时，接地开关能开断和关合容性电流。

(2)当停电线路的一端接地，在线路另一端的接地开关分、合操作时，接地开关能开断和关合感性电流。

3．2标准规定的参数国标GB1985中以规范性附录C给出了接地开关开合感应电流的要求和试验方法。

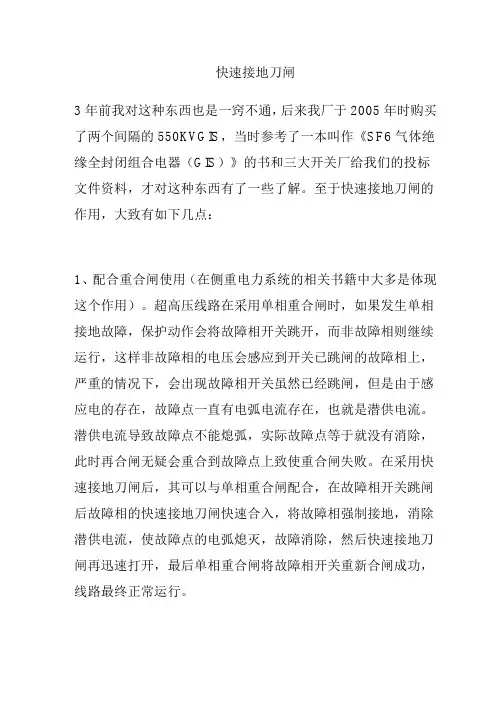

快速接地刀闸3年前我对这种东西也是一窍不通，后来我厂于2005年时购买了两个间隔的550KVGIS，当时参考了一本叫作《SF6气体绝缘全封闭组合电器（GIS）》的书和三大开关厂给我们的投标文件资料，才对这种东西有了一些了解。

至于快速接地刀闸的作用，大致有如下几点：1、配合重合闸使用（在侧重电力系统的相关书籍中大多是体现这个作用）。

超高压线路在采用单相重合闸时，如果发生单相接地故障，保护动作会将故障相开关跳开，而非故障相则继续运行，这样非故障相的电压会感应到开关已跳闸的故障相上，严重的情况下，会出现故障相开关虽然已经跳闸，但是由于感应电的存在，故障点一直有电弧电流存在，也就是潜供电流。

潜供电流导致故障点不能熄弧，实际故障点等于就没有消除，此时再合闸无疑会重合到故障点上致使重合闸失败。

在采用快速接地刀闸后，其可以与单相重合闸配合，在故障相开关跳闸后故障相的快速接地刀闸快速合入，将故障相强制接地，消除潜供电流，使故障点的电弧熄灭，故障消除，然后快速接地刀闸再迅速打开，最后单相重合闸将故障相开关重新合闸成功，线路最终正常运行。

2、防止GIS爆炸（在侧重GIS设备介绍的相关书籍中大多是体现这个作用）。

一般的接地开关不能关合大电流，而快速接地隔离开关能合上接地短路电流。

这是因为当GIS设备内部发生接地短路时，在母线管里会产生强烈的电弧，它可以在很短的时间里将外壳烧穿，或者发生母线管爆炸。

为了能及时切断电弧电源，人为地使电路直接接地，通过继电保护装置将断路器跳闸，从而切断故障电流，保护设备不致损伤过大。

快速接地隔离开关通常都是安装在进线侧。

3、作为检修安全措施（这实际是最常见的用处了）。

比如我们厂550KVGIS的快速接地开关，说是快速接地开关，的确比普通接地开关动作速度要快，但它采用的也是三相联动机构，也就是说一个机构带动三相动作，显然它根本不可能配合单相重合闸使用的。

它也没有什么检测压力而动作来防止爆炸的功能回路。

第六讲隔离开关和快速接地开关的开断和关合性能2010-3-26 1.隔离开关隔离开关用来换接线路，同时用来可靠地隔离电源（最好有观察窗，有可见断口）。

隔离开关合闸时应能通过正常的工作电流和故障下的短路电流。

隔离开关没有灭弧装置，不能开断负荷电流，更不能开断短路电流。

但双母线上的母线隔离开关应能开合母线转移电流（环流），有些用户要求测保隔位中的隔离开关应能带电切断三相电流互感器和氧化锌避雷器，这是否可行？（1）双母线倒闸操作程序见图1（附后）（2）切合母线环流见图2在DS1分闸前，两条母线同时给负荷供电，其电流为i1和i2。

在DS1分闸时，DS1要切断负荷电流i1（即环流），国标GB1985-2004附录B规定环流的试验值为1600A。

在DS1熄弧后，DS1的断口B、A间有工频恢复电压，这是由于负荷电流i2在B、A两点之间有电压降（其中包括在DS2上的电压降），GIS标准规定：对于126KV空气绝缘的隔离开关的工频恢复电压为100V，而对于GIS的隔离开关仅为30V，该电压是很低的。

标准规定做100次“合、分”实验。

我们的GIS做了1600A的100次合分试验，其中最长燃弧时间达200ms。

这是因为三工位隔离开关只能依靠在SF6气体中拉长电弧来熄弧，所以熄弧时间很长。

这100次实验都成功的熄灭了电弧，也不存在重击穿的问题。

但是GIS隔离开关切环流的关键不是开断电弧，而是100次合分试验后的绝缘性能和通流能力问题，切环流时触头烧损严重，如果金属粉尘落在绝缘件上就会导致绝缘能力下降，切环流试验后应立即进行工频耐压试验进行验证。

此外动静触头的烧损不应该影响其额定通流能力，应测其回路电阻进行检查。

（3）带电切断测保隔位中的三相电磁式电压互感器和氧化锌避雷器是否可行？母线停电后没有问题，有的用户要求带电操作，是否可行呢？我们来进行探讨。

GIS用电磁式电压互感器的一次线圈（三相接成星形接法）是电感性的，但由于电压互感器的铁芯与GIS壳体间的距离很近，因此它的对地电容很大，最后的结果是：一次线圈的电流是电容性的，其数值为若干mA。

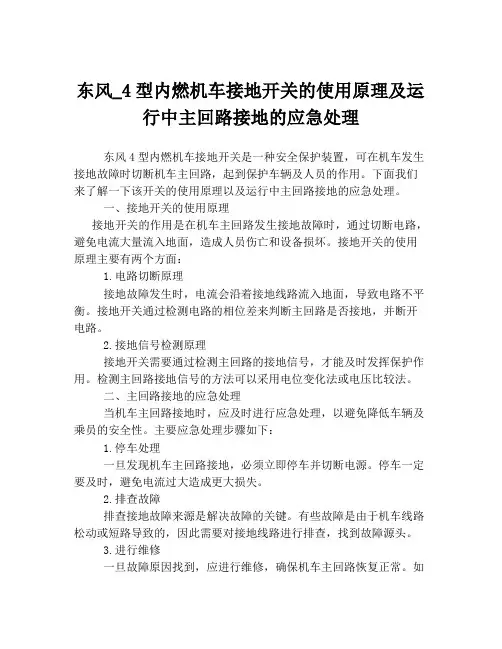

东风_4型内燃机车接地开关的使用原理及运行中主回路接地的应急处理东风4型内燃机车接地开关是一种安全保护装置，可在机车发生接地故障时切断机车主回路，起到保护车辆及人员的作用。

下面我们来了解一下该开关的使用原理以及运行中主回路接地的应急处理。

一、接地开关的使用原理接地开关的作用是在机车主回路发生接地故障时，通过切断电路，避免电流大量流入地面，造成人员伤亡和设备损坏。

接地开关的使用原理主要有两个方面：1.电路切断原理接地故障发生时，电流会沿着接地线路流入地面，导致电路不平衡。

接地开关通过检测电路的相位差来判断主回路是否接地，并断开电路。

2.接地信号检测原理接地开关需要通过检测主回路的接地信号，才能及时发挥保护作用。

检测主回路接地信号的方法可以采用电位变化法或电压比较法。

二、主回路接地的应急处理当机车主回路接地时，应及时进行应急处理，以避免降低车辆及乘员的安全性。

主要应急处理步骤如下：1.停车处理一旦发现机车主回路接地，必须立即停车并切断电源。

停车一定要及时，避免电流过大造成更大损失。

2.排查故障排查接地故障来源是解决故障的关键。

有些故障是由于机车线路松动或短路导致的，因此需要对接地线路进行排查，找到故障源头。

3.进行维修一旦故障原因找到，应进行维修，确保机车主回路恢复正常。

如果问题较大，需要进行大修，就必须拆开机车进行维修。

4.预防接地故障接地故障是比较常见的机车故障，因此需加以预防。

采用钢板铺路、拆线路巡视等方式，避免线路松动或磨损而引发接地故障。

总之，东风4型内燃机车接地开关是一种重要的保护装置，可以在机车主回路接地时及时切断电路，保护车辆及人员的安全。

当发生接地故障时，需要立即采取应急措施，快速排查故障，确保机车运行的稳定性和安全性。

快速接地刀闸3年前我对这种东西也是一窍不通，后来我厂于2005年时购买了两个间隔的550KVGIS，当时参考了一本叫作《SF6气体绝缘全封闭组合电器（GIS）》的书和三大开关厂给我们的投标文件资料，才对这种东西有了一些了解。

至于快速接地刀闸的作用，大致有如下几点：1、配合重合闸使用（在侧重电力系统的相关书籍中大多是体现这个作用）。

超高压线路在采用单相重合闸时，如果发生单相接地故障，保护动作会将故障相开关跳开，而非故障相则继续运行，这样非故障相的电压会感应到开关已跳闸的故障相上，严重的情况下，会出现故障相开关虽然已经跳闸，但是由于感应电的存在，故障点一直有电弧电流存在，也就是潜供电流。

潜供电流导致故障点不能熄弧，实际故障点等于就没有消除，此时再合闸无疑会重合到故障点上致使重合闸失败。

在采用快速接地刀闸后，其可以与单相重合闸配合，在故障相开关跳闸后故障相的快速接地刀闸快速合入，将故障相强制接地，消除潜供电流，使故障点的电弧熄灭，故障消除，然后快速接地刀闸再迅速打开，最后单相重合闸将故障相开关重新合闸成功，线路最终正常运行。

2、防止GIS爆炸（在侧重GIS设备介绍的相关书籍中大多是体现这个作用）。

一般的接地开关不能关合大电流，而快速接地隔离开关能合上接地短路电流。

这是因为当GIS设备内部发生接地短路时，在母线管里会产生强烈的电弧，它可以在很短的时间里将外壳烧穿，或者发生母线管爆炸。

为了能及时切断电弧电源，人为地使电路直接接地，通过继电保护装置将断路器跳闸，从而切断故障电流，保护设备不致损伤过大。

快速接地隔离开关通常都是安装在进线侧。

3、作为检修安全措施（这实际是最常见的用处了）。

比如我们厂550KVGIS的快速接地开关，说是快速接地开关，的确比普通接地开关动作速度要快，但它采用的也是三相联动机构，也就是说一个机构带动三相动作，显然它根本不可能配合单相重合闸使用的。

它也没有什么检测压力而动作来防止爆炸的功能回路。

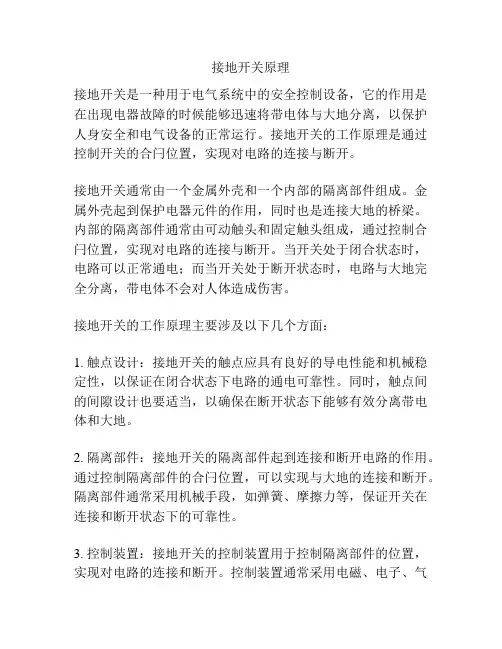

接地开关原理接地开关是一种用于电气系统中的安全控制设备，它的作用是在出现电器故障的时候能够迅速将带电体与大地分离，以保护人身安全和电气设备的正常运行。

接地开关的工作原理是通过控制开关的合闩位置，实现对电路的连接与断开。

接地开关通常由一个金属外壳和一个内部的隔离部件组成。

金属外壳起到保护电器元件的作用，同时也是连接大地的桥梁。

内部的隔离部件通常由可动触头和固定触头组成，通过控制合闩位置，实现对电路的连接与断开。

当开关处于闭合状态时，电路可以正常通电；而当开关处于断开状态时，电路与大地完全分离，带电体不会对人体造成伤害。

接地开关的工作原理主要涉及以下几个方面：1. 触点设计：接地开关的触点应具有良好的导电性能和机械稳定性，以保证在闭合状态下电路的通电可靠性。

同时，触点间的间隙设计也要适当，以确保在断开状态下能够有效分离带电体和大地。

2. 隔离部件：接地开关的隔离部件起到连接和断开电路的作用。

通过控制隔离部件的合闩位置，可以实现与大地的连接和断开。

隔离部件通常采用机械手段，如弹簧、摩擦力等，保证开关在连接和断开状态下的可靠性。

3. 控制装置：接地开关的控制装置用于控制隔离部件的位置，实现对电路的连接和断开。

控制装置通常采用电磁、电子、气动等方式，通过提供适当的信号，使隔离部件运动到相应的位置。

这样可以实现快速的连接与断开，保证电路的安全性。

4. 外壳设计：接地开关的外壳起到保护内部电器元件的作用，同时也起到连接大地的作用。

外壳通常采用金属制成，具有良好的导电性能和机械强度，以确保在故障时能够有效分离带电体和大地。

同时，外壳还可以起到屏蔽电磁干扰的作用，保证电路的工作稳定性。

综上所述，接地开关是电气系统中的一种安全控制设备，它通过控制开关的合闩位置，实现对电路的连接和断开。

接地开关的工作原理主要涉及触点设计、隔离部件、控制装置和外壳设计等方面。

在正常工作状态下，接地开关可以保护人身安全和电器设备的正常运行，提高电气系统的可靠性和安全性。

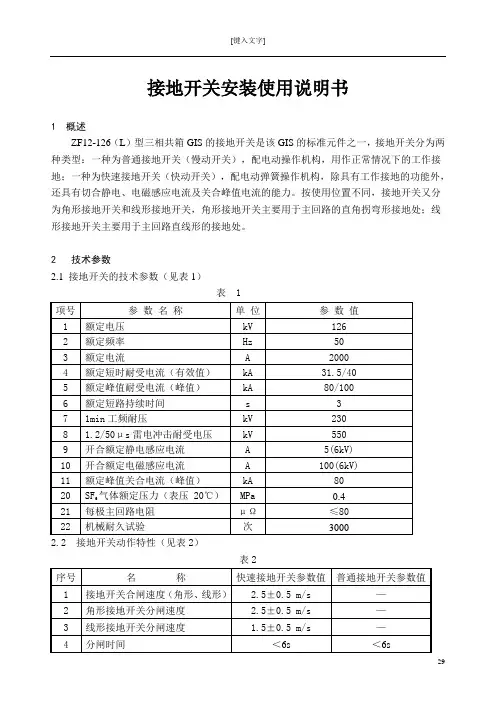

接地开关安装使用说明书1 概述ZF12-126（L）型三相共箱GIS的接地开关是该GIS的标准元件之一，接地开关分为两种类型：一种为普通接地开关（慢动开关），配电动操作机构，用作正常情况下的工作接地；一种为快速接地开关（快动开关），配电动弹簧操作机构，除具有工作接地的功能外，还具有切合静电、电磁感应电流及关合峰值电流的能力。

按使用位置不同，接地开关又分为角形接地开关和线形接地开关，角形接地开关主要用于主回路的直角拐弯形接地处；线形接地开关主要用于主回路直线形的接地处。

2 技术参数2.1 接地开关的技术参数（见表1）表 12.2接地开关动作特性（见表2）表22930 2.3 电动机构、弹簧机构的技术参数（另见0PH.412.174-2）3 结构与工作原理 3.1 外形和内部结构接地开关及其机构的外形如（图1、图2）所示，机构与筒体通过过渡板固定在本体上，在动作过程中，机构的拐臂（1-1）通过连杆（1-2）带动接地开关的外拐臂（1-3）进行分、合闸，操动机构除电动操作外，还能手动操作，电动与手动互相联锁。

图1 角形接地开关图2 线形接地开关3.2 接地开关动作原理3.2.1角形接地开关动作原理角形接地开关的结构如（图3）所示，触头支座（3-1）固定在绝缘支座上，动触头（3-2）与托架（3-6）相连，并贯穿触头支座。

当操动机构（1-5）接到操作命令后，机构主轴上的拐臂（1-3）旋转60o，通过与机构拐臂相连的连杆带动接地开关主轴上的外拐臂（1-1）旋转60o，从而使装在同一主轴上的内图4 线形接地开关装配3.4 电动机构及电动弹簧机构的工作原理(另见0PH.412.002-2)4 安装与调试4.1 接地开关和操动机构出厂时已安装连接完毕。

投运前，不得随意解体。

电动机构、电动弹簧机构固定在筒体上。

4.2 三极分、合闸同期性由结构尺寸保证。

4.3 电动机构和电动弹簧机构的调节调节电动机构的可调环节，保证接地开关分、合闸到底后行程开关的切换。

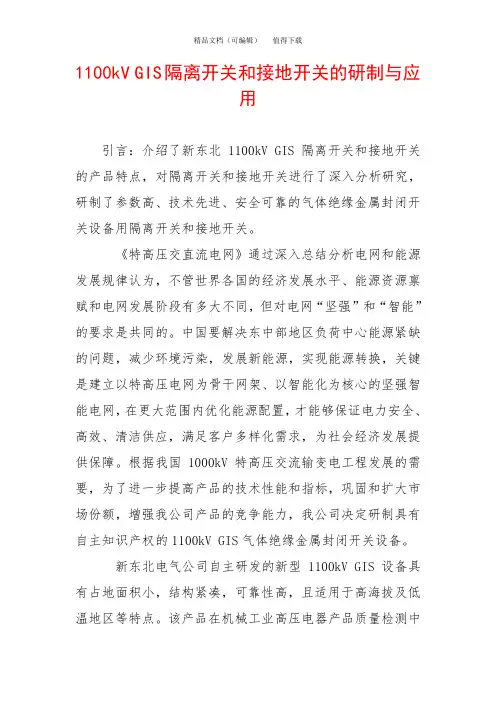

1100kV GIS隔离开关和接地开关的研制与应用引言：介绍了新东北1100kV GIS隔离开关和接地开关的产品特点，对隔离开关和接地开关进行了深入分析研究，研制了参数高、技术先进、安全可靠的气体绝缘金属封闭开关设备用隔离开关和接地开关。

《特高压交直流电网》通过深入总结分析电网和能源发展规律认为，不管世界各国的经济发展水平、能源资源禀赋和电网发展阶段有多大不同，但对电网“坚强”和“智能”的要求是共同的。

中国要解决东中部地区负荷中心能源紧缺的问题，减少环境污染，发展新能源，实现能源转换，关键是建立以特高压电网为骨干网架、以智能化为核心的坚强智能电网，在更大范围内优化能源配置，才能够保证电力安全、高效、清洁供应，满足客户多样化需求，为社会经济发展提供保障。

根据我国1000kV特高压交流输变电工程发展的需要，为了进一步提高产品的技术性能和指标，巩固和扩大市场份额，增强我公司产品的竞争能力，我公司决定研制具有自主知识产权的1100kV GIS气体绝缘金属封闭开关设备。

新东北电气公司自主研发的新型1100kV GIS设备具有占地面积小，结构紧凑，可靠性高，且适用于高海拔及低温地区等特点。

该产品在机械工业高压电器产品质量检测中心（沈阳）和国家高压电器产品质量监督检验中心（西安高压电器研究院）通过全部型式试验的考核，其技术性能已达到同类产品国际领先水平。

该GIS隔离开关开合母线转换电流1600A，开合小电流1A；接地开关短路关合171kA；以上参数已经达到国际先进水平，可以满足我国1000kV电网的需求。

一、隔离开关结构1100kV GIS用隔离开关是GIS的重要组成部分，它以六氟化硫气体作为绝缘介质。

隔离开关的主要功能是将GIS 各元件进行隔离，形成有效可见断口，从而在被隔离并已安全接地的元件上进行检修。

隔离开关在开合小电流时，因GIS内部产生LC电磁振荡可能产生波头很陡、频率很高的操作过电压（VFTO），若设计不当对电网及人生安全产生危害。

接地开关工作原理接地开关是一种重要的电气设备使用安全保护装置，它在电路中起着关键的作用。

接地开关的工作原理是通过将电路与地连接，以保证人身安全和设备保护。

本文将生动、全面地介绍接地开关的工作原理，并为使用者提供指导意义。

首先，我们来了解接地开关的基本构造。

接地开关主要由两部分组成：可动接点和固定接点。

可动接点通常由导电材料制成，可以在操作时与固定接点接触或分离。

固定接点是由导电材料制成的，连接到电路的地线。

接地开关的原理非常简单，但却至关重要。

当电路中出现故障时（如短路或漏电），接地开关能够迅速切断电路的连接，并将其与地分离。

这样做的目的是为了保护人们免受电击伤害，并防止电气设备受损。

具体来说，当电路中出现故障时，电流将通过接地开关的可动接点流入地线。

由于固定接点与地线相连，电流将传输到地中。

这一过程会引起电流突然增加，导致保险丝熔断或潜在的火灾风险。

当接地开关检测到电路中出现故障时，它会自动触发动作机构，将可动接点切断与固定接点的连接。

这样一来，电路将与地隔离，电流无法进一步流入地中。

这样一来，人们就能安全地接近故障电路，开展维修工作，而不会遭受电击伤害。

此外，接地开关还具有自检功能。

它能够自动监测电路状态，并根据需要自动触发动作。

比如，在电路恢复正常后，接地开关能够自动将可动接点与固定接点重新连接，使电路恢复正常工作。

总结起来，接地开关的工作原理是通过切断电路与地的连接，保护人身安全和设备的正常工作。

当电路出现故障时，接地开关能够迅速切断电路连接，防止电流流入地中，保护人们的生命安全。

在电路恢复正常后，接地开关能够自动触发动作，使电路正常工作。

因此，在使用电气设备时，我们应该了解接地开关的工作原理，并将其正确安装和使用。

这样做不仅能够确保人身安全，还能够保护电气设备的性能和寿命。

快速接地开关符号一、快速接地开关的概述1.1 快速接地开关的定义1.2 快速接地开关的作用1.3 快速接地开关的分类二、常见的快速接地开关符号2.1 美国快速接地开关符号2.2 欧洲快速接地开关符号2.3 中国快速接地开关符号三、快速接地开关符号的含义3.1 符号的形状表示的意义3.2 符号的颜色表示的意义3.3 符号的标注表示的意义四、快速接地开关符号的用途4.1 快速接地开关符号在电气设计中的应用4.2 快速接地开关符号在电站运行中的作用4.3 快速接地开关符号在事故处理中的重要性五、快速接地开关符号的标准化5.1 国际标准化组织的标准5.2 国内标准化组织的标准5.3 快速接地开关符号的一致性六、快速接地开关符号的设计原则6.1 简明易懂的原则6.2 可扩展性的原则6.3 一致性的原则七、结语快速接地开关的概述1.1 快速接地开关的定义快速接地开关是一种在电路中能够快速接通或断开接地电路的开关设备。

它通常用于电气系统中，以保护设备和人员免受电流过大的危害。

1.2 快速接地开关的作用快速接地开关的主要作用是在发生电气故障时，能够迅速将故障电流引流到地线上，以保护设备和人员的安全。

1.3 快速接地开关的分类根据使用环境和功能的不同，快速接地开关可以分为不同的类型，如手动操作的开关、自动操作的开关等。

常见的快速接地开关符号2.1 美国快速接地开关符号美国在电气设计中使用一套独特的符号系统来表示不同的开关设备，其中也包括了快速接地开关。

美国的快速接地开关符号通常由特定的几何形状和标注组成。

2.2 欧洲快速接地开关符号欧洲地区在电气设计中使用一套独特的符号系统来表示不同的开关设备，其中也包括了快速接地开关。

欧洲的快速接地开关符号通常由特定的几何形状和标注组成。

2.3 中国快速接地开关符号中国在电气设计中也使用一套独特的符号系统来表示不同的开关设备，其中也包括了快速接地开关。

中国的快速接地开关符号通常由特定的几何形状和标注组成。

隔离开关与接地开关的区别探讨隔离开关与接地开关的区别探讨隔离开关与接地开关是电气系统中常见的两种开关设备。

它们在电气设备的维修、保养和安全操作中起着重要的作用。

下面，我将从几个方面探讨隔离开关与接地开关的区别。

第一步，我们可以从定义上来看两者的区别。

隔离开关是一种能够在断开电路的同时，确保电路之间具有良好电气隔离的开关设备。

它可以有效地防止电弧和漏电现象的发生。

而接地开关是一种将电气设备与地之间建立安全可靠连接的开关设备。

它的主要作用是在发生故障时将电流导入地，以防止人身触电和设备损坏。

第二步，我们可以从工作原理上来对比隔离开关和接地开关。

隔离开关的工作原理是通过机械操作使得触点间断，从而隔离电路。

它常用于维修和保养电气设备时，以防止意外触电。

而接地开关的工作原理是通过导线将设备与地进行连接，使电流能够顺利地流入地，从而保护人身安全和设备的正常运行。

第三步，我们可以从适用范围上来比较隔离开关和接地开关。

隔离开关适用于需要维修、保养和检修电气设备时使用。

它可以有效地隔离电源，保护维修人员的安全。

而接地开关适用于需要保护人身安全和设备正常运行的场合。

它常用于接地故障保护装置中，能够及时将电流导入地，防止电击事故的发生。

第四步，我们可以从操作方式上来对比隔离开关和接地开关。

隔离开关一般采用手动操作，需要人工将触点分离，从而实现电气隔离。

而接地开关一般采用自动操作或者由电气保护装置进行控制，当系统发生故障时自动将设备接地，保护人身安全。

综上所述，隔离开关和接地开关在定义、工作原理、适用范围和操作方式上存在明显的区别。

隔离开关主要用于维修和保养电气设备时实现电气隔离，而接地开关主要用于保护人身安全和设备正常运行。

在实际应用中，我们需要根据具体需求选择合适的开关设备，以确保电气系统的安全和可靠运行。

GIS设备中快速接地开关的作用及工作原理探讨发表时间：2018-07-03T10:24:53.340Z 来源：《电力设备》2018年第8期作者：李鹏杰[导读] 摘要：本文通过对GIS设备中快速接地开关与一般接地开关的功能与操作方式进行比较，详细分析了目前快速接地开关在提高单相重合闸成功率与GIS设备发生内部燃弧时的运用，并提出了快速接地开关在带电误合地刀时如何避免设备大量烧毁的应用方法。

（云南电网有限责任公司红河供电局云南省蒙自市 661100）摘要：本文通过对GIS设备中快速接地开关与一般接地开关的功能与操作方式进行比较，详细分析了目前快速接地开关在提高单相重合闸成功率与GIS设备发生内部燃弧时的运用，并提出了快速接地开关在带电误合地刀时如何避免设备大量烧毁的应用方法。

关键词：快速接地开关；GIS设备；单相接地故障；潜供电流1 引言GIS设备与常规变电站设备对比，最为明显的不同点在于出线间隔的出线隔离开关靠线路侧多装设了一把快速接地开关，而对于大部分运行人员而言这极其陌生，所以笔者在这里通过其和常规接地开关的对比并对快速接地开关的功能及原理进行详细分析，希望更多的运行人员能够对GIS设备中的快速接地开关有一个具体认识，能够在今后变电运行操作与设备维护过程中更加方便与快捷。

2 快速接地开关与一般接地开关的区别2.1功能上的差异从功能方面来说，一般接地开关主要的目的仅仅是起到在设备停电检修时两侧接地的作用，其本身并不具备灭弧和开断短路电流的功能。

而快速接地开关是一种具有关合短路电流能力的特殊用途的接地开关，具有灭弧功能，其位置装设于出线间隔的出线隔离开关靠线路侧，如图所示，除了用于切断短路电流的同时也可以做一般的线路检修接地开关使用。

图1 快速接地开关与一般接地开关位置对比图2.2操作上的差异在操作方式上，一般的接地开关多为人工就地手动操作，利用机械连杆的传动功能实现接地开关的开合，开合所需时间较长，不能够与相关二次保护相配合，其用途有很大的局限性。

接地开关
科技名词定义
中文名称：接地开关
英文名称：earthing switch，grounding switch
定义：用于将回路接地的一种机械式开关装置。

在异常条件(如短路)下，可在规定时间内承载规定的异常电流；但在正常回路条件下，不要求承载电流。

应用学科：概述
接地开关(earthing switch)，用于电路接地部分的机械式开关，属于隔离开关类别，它能在一定时间内承载非正常条件下的电流（例如短路电流），但不要求它承载正常电路条件下的电流。

注：接地开关可具有短路接通容量
接地开关
作用
1.代替携带型地线，在高压设备和线路检修时将设备接地，保护人身安全。

2.造成人为接地，满足保护要求。

接地开关原理
接地开关原理是指通过将电路或设备的任一极与地相连，来实现电路的接通或断开。

接地开关主要由接地触点和动作机构组成，当动作机构按下开关按钮时，接地触点与不接地触点之间的连接状态会发生改变，从而达到接通或断开电路的目的。

接地开关的工作原理是利用机械开闭接点的方式来控制电路的导通和断开。

当按下开关按钮时，动作机构会带动接地触点与不接地触点之间的连接状态发生改变，从而实现电路的接通或断开。

接地触点主要由导电材料制成，可以有效地进行电流的传导。

接地开关的接通状态下，电流能够通过接地触点以及与之相连的导线传输，从而使电路闭合。

在接通状态下，接地触点与不接地触点之间的电阻非常小，可以理解为接近于零。

因此，电流可以顺利地通过接触点流动，使电路得以正常工作。

而在接地开关断开状态下，接地触点与不接地触点之间的连接被切断，电流无法通过接触点流动，电路被打开。

断开状态下，接地触点与不接地触点之间的电阻非常大，可以理解为无限大。

因此，电流无法流经接触点，电路无法正常工作。

接地开关的工作原理使得其在实际应用中有着广泛的用途。

例如，在家庭电路中，接地开关可以用来控制灯光、电器设备等的电源接通和断开；在工业生产中，接地开关可以用来控制机械设备的运行和停止；在电子设备中，接地开关可以用来控制电路板的连接和断开。

总之，接地开关通过机械开闭接点的方式实现电路的接通和断开。

在接通状态下，电流可以顺利地通过接触点流动，使电路正常工作；而在断开状态下，电流无法通过接触点流动，电路被打开。

接地开关的工作原理使得其在各个领域都有着广泛的应用。
