快速接地刀闸

按照“安规”的规定，电气设备检修时，必须进行接地，一般情况是挂“接地线”。

有些地方挂接地线不方便，有些地方经常挂接地线也不方便，且挂接的地线无法和电气设备进行连锁，常会误操作，出现“带地线送电”的恶性事故，于是就将临时挂接的地线改为固定安装的接地刀闸，一般有机械闭锁功能，或和隔离开关“连动”。

接地刀闸一般在投入运行（送电）前拉开，在停运（检修）时投入。

接地线、接地刀闸操作应注意什么？
倒闸操作最危险的操作为拆挂接地线（拉合接地刀闸）的操作。

为了确保其安全正确，应注意：
（1）审核工作票安全措施中装设接地线（或合接地刀闸）的数量和位置是否合理。

（2）明确接地线（或接地刀闸）装设位置两侧是否有刀闸的断开点。

（3）装拆接地线的接地点螺栓要牢固。

（4）按《安规》第73条至第83条的要求进行逐相验电，逐相装设合格接地线。

（5）按电脑钥匙的程序进行，遇有疑问应弄清原因再继续进行。

（6）使用带有五防程序的接地栓（桩）。

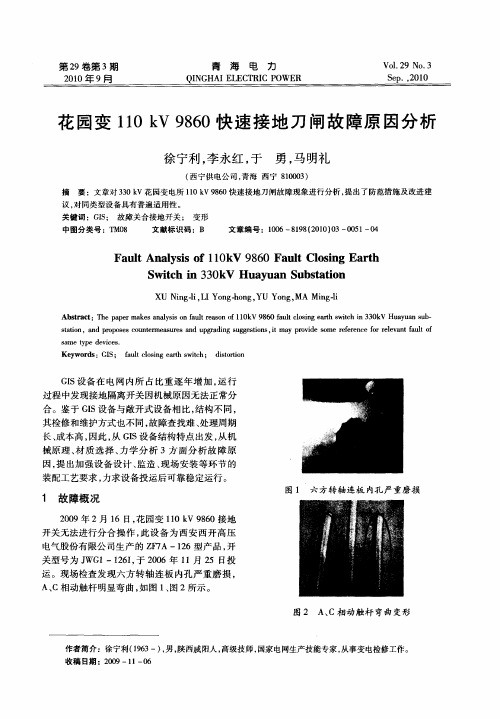

接地刀闸常见故障原因及对策分析摘要：接地刀闸是电力系统中的一种常见开关装置，主要用于对带电设备进行隔离和接地操作。

在正常情况下，接地刀闸能够保障设备的正常运行和人身安全。

然而，随着电力系统的发展和运行负荷的增加，接地刀闸的故障问题也日益凸显。

因此，本文将结合实际情况，对接地刀闸常见故障类型、原因及对策进行深入分析和研究，以期为电力系统的安全运行提供有益的参考和建议。

关键词：接地刀闸；常见故障；原因分析；防范对策引言：随着电网建设的快速发展，接地刀闸在电力系统中得到广泛应用，且它在保证电力系统安全运行方面发挥着重要作用。

然而，在实际运行中，接地刀闸可能会出现各种故障，这些故障不仅会影响电力系统的正常运行，还会对设备本身造成损坏。

因此，了解接地刀闸的常见故障类型、原因及防范对策，有助于人们更好地维护和管理设备，保障电力系统的稳定运行。

一、接地刀闸概述接地刀闸是用来将电力设备与地面进行电气连接的设备，通过刀闸的操作，可以实现对设备接地、接地状态的解除等操作。

一般情况下，接地刀闸都安装在变电所、配电室等电力设备附近的地面上。

接地刀闸的结构比较简单，主要由刀闸、操作机构和接地线三部分组成。

刀闸通常采用手动或电动操作方式，操作机构一般采用杠杆或电动操作杆。

接地线则是用来将电流引入地面的导线。

二、接地刀闸的重要性在电力系统中，接地刀闸是一种重要的安全设备，其作用是在电路中建立一个安全的接地通道，以确保电力系统的稳定运行和人身安全。

本文将从以下几个方面阐述接地刀闸的重要性：1.防止倒送电接地刀闸的一个重要作用是防止倒送电。

在电路检修或故障处理时，如果电路中存在电压，就可能发生倒送电的情况。

此时，如果电路中的电压过高，就会给工作人员带来危险。

接地刀闸可以将电路中的电压引入地下，保证工作人员的安全。

2.降低接触电阻接地刀闸还可以降低接触电阻，从而减小电路中的电压。

在电力系统中，接触电阻是指电路中的连接点之间的电阻值。

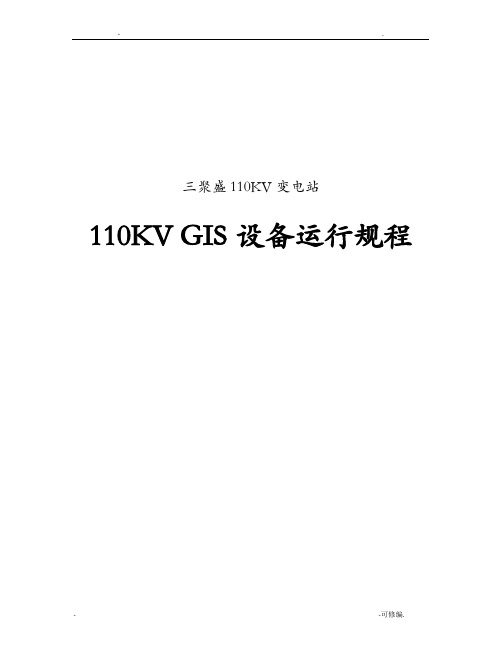

- .三聚盛110KV变电站110KV GIS设备运行规程- -可修编.目录前言1规性文件2第一章定义和术语2第二章110KV GIS概述以及简要说明3第三章SF6气体的主要参数和110KV GIS组合电器设备参数4第四章GIS断路投入运行前的检查和试验工程10第五章运行中的GIS各开关、刀闸的联锁要求11第六章GIS设备的巡视检查周期及工程12第七章GIS设备正常运行操作13第八章GIS设备的异常、故障、事故处理18前言本规程规定了GIS概述以及简要说明、SF6气体的主要参数和GIS组合电器设备参数、GIS设备主要部件性能参数以及开关的液压操作机构压力参数、GIS开关站现场就地控制柜说明、GIS开关和刀闸操作联锁关系、运行中的GIS 开关、隔离刀闸、快速接地刀闸、检修接地刀闸的联锁要求、GIS室通风系统运行要求、GIS设备的巡视检查周期及工程、GIS设备正常运行操作、GIS设备的异常故障事故处理标准等容。

规性文件以下文件中的条款通过本规程的引用而成为本规程的条款。

但凡注日期的引用文件，其随后所有的修改单〔不包括订正的容〕或修订版均不适用于本规程，然而，鼓励研究使用这些文件的最新版本。

但凡不注日期的引用文件，其最新版本适用于本规程。

GB/T 8905—1996 六氟化硫电气设备中气体管理和检测导那么DL/T639—1997 六氟化硫电气设备运行、试验及检修人员平安防护细那么DL 408-1991 电业平安工作规程〔发电厂变电站电气部份〕第一章定义和术语以下定义和术语适用于本规程。

1.1 开关空气、多油、少油、六氟化硫等各种类型断路器的统称。

1.2 刀闸各种形式的隔离开关的统称。

1.3接地刀闸快速接地刀闸、检修接地刀闸的统称。

1.4运行状态指设备的刀闸及开关都在合闸的位置，将电源至受电端的电路接通〔包括辅助设备如PT，避雷器等〕。

1.5热备用状态指开关在分闸位置，而其两侧刀闸仍在合闸位置。

此状态下如无特殊要求，设备保护均应在运行状态。

带接地刀闸隔离开关操作原则
（1）断开时，先断开主刀闸，后闭合接地刀闸。

（2）闭合时，先断开接地刀闸，后闭合主刀闸。

严禁接地刀闸闭合时，强行闭合主刀闸。

隔离开关操作原则
1、户内隔离开关
户内隔离开关有单极式和三级式两种。

一般为隔离开关式结构并多采纳线接触触头。

它由导电部分、支持绝缘子、操作绝缘子（或称拉杆绝缘子）及底座等组成。

2、隔离开关的操作原则
（1）分、合闸动作要坚决、快速，终了时留意不行用力过猛，并目测其动触头位置是否符合要求。

（2）用绝缘杆操作单极隔离开关时，合闸应先合两边相，后合中间相。

分闸时，挨次与此相反。

（3）不管合闸还是分闸操作，都不应带负荷（除负荷在隔离开关允许的操作范围之内外）。

（4）发生带负荷误分或合隔离开关操作时，误合闸后不得再马上拉开，误分闸后不得马上合上（除若刚拉开一点，发觉有火花产生时，可马上合上）。

3、隔离开关与断路器操作协作原则
（1）隔离开关没有灭弧装置，不能用来接通和断开有负荷电流
的电路；只能用来分、合只有电压而没有负荷电流的电路。

（2）线路停电操作挨次：先断开断路器，再断开负荷侧的隔离开关，最终断开电源侧的隔离开关。

（3）线路送电操作挨次：先合上电源侧的隔离开关，再合上负荷侧的隔离开关，最终合上断路器。

快速接地刀闸3年前我对这种东西也是一窍不通，后来我厂于2005年时购买了两个间隔的550KVGIS，当时参考了一本叫作《SF6气体绝缘全封闭组合电器（GIS）》的书和三大开关厂给我们的投标文件资料，才对这种东西有了一些了解。

至于快速接地刀闸的作用，大致有如下几点：1、配合重合闸使用（在侧重电力系统的相关书籍中大多是体现这个作用）。

超高压线路在采用单相重合闸时，如果发生单相接地故障，保护动作会将故障相开关跳开，而非故障相则继续运行，这样非故障相的电压会感应到开关已跳闸的故障相上，严重的情况下，会出现故障相开关虽然已经跳闸，但是由于感应电的存在，故障点一直有电弧电流存在，也就是潜供电流。

潜供电流导致故障点不能熄弧，实际故障点等于就没有消除，此时再合闸无疑会重合到故障点上致使重合闸失败。

在采用快速接地刀闸后，其可以与单相重合闸配合，在故障相开关跳闸后故障相的快速接地刀闸快速合入，将故障相强制接地，消除潜供电流，使故障点的电弧熄灭，故障消除，然后快速接地刀闸再迅速打开，最后单相重合闸将故障相开关重新合闸成功，线路最终正常运行。

2、防止GIS爆炸（在侧重GIS设备介绍的相关书籍中大多是体现这个作用）。

一般的接地开关不能关合大电流，而快速接地隔离开关能合上接地短路电流。

这是因为当GIS设备内部发生接地短路时，在母线管里会产生强烈的电弧，它可以在很短的时间里将外壳烧穿，或者发生母线管爆炸。

为了能及时切断电弧电源，人为地使电路直接接地，通过继电保护装置将断路器跳闸，从而切断故障电流，保护设备不致损伤过大。

快速接地隔离开关通常都是安装在进线侧。

3、作为检修安全措施（这实际是最常见的用处了）。

比如我们厂550KVGIS的快速接地开关，说是快速接地开关，的确比普通接地开关动作速度要快，但它采用的也是三相联动机构，也就是说一个机构带动三相动作，显然它根本不可能配合单相重合闸使用的。

它也没有什么检测压力而动作来防止爆炸的功能回路。

..三聚盛110KV变电站110KV GIS设备运行规程目录前言 (2)规性文件 (3)第一章定义和术语 (4)第二章 110KV GIS概述以及简要说明 (5)第三章 SF6气体的主要参数和110KV GIS组合电器设备参数 (6)第四章 GIS断路投入运行前的检查和试验项目 (13)第五章运行中的GIS各开关、刀闸的联锁要求 (15)第六章 GIS设备的巡视检查周期及项目 (16)第七章 GIS设备正常运行操作 (18)第八章 GIS设备的异常、故障、事故处理 (23)前言本规程规定了GIS概述以及简要说明、SF6气体的主要参数和GIS组合电器设备参数、GIS设备主要部件性能参数以及开关的液压操作机构压力参数、GIS 开关站现场就地控制柜说明、GIS开关和刀闸操作联锁关系、运行中的GIS开关、隔离刀闸、快速接地刀闸、检修接地刀闸的联锁要求、GIS室通风系统运行要求、GIS设备的巡视检查周期及项目、GIS设备正常运行操作、GIS设备的异常故障事故处理标准等容。

规性文件下列文件中的条款通过本规程的引用而成为本规程的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本规程，然而，鼓励研究使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规程。

GB/T 8905—1996 六氟化硫电气设备中气体管理和检测导则DL/T639—1997 六氟化硫电气设备运行、试验及检修人员安全防护细则DL 408-1991 电业安全工作规程（发电厂变电站电气部份）第一章定义和术语下列定义和术语适用于本规程。

1.1 开关空气、多油、少油、六氟化硫等各种类型断路器的统称。

1.2 刀闸各种形式的隔离开关的统称。

1.3接地刀闸快速接地刀闸、检修接地刀闸的统称。

1.4运行状态指设备的刀闸及开关都在合闸的位置，将电源至受电端的电路接通（包括辅助设备如PT，避雷器等）。

1.5热备用状态指开关在分闸位置，而其两侧刀闸仍在合闸位置。
