变压器中性点接地刀闸的操作

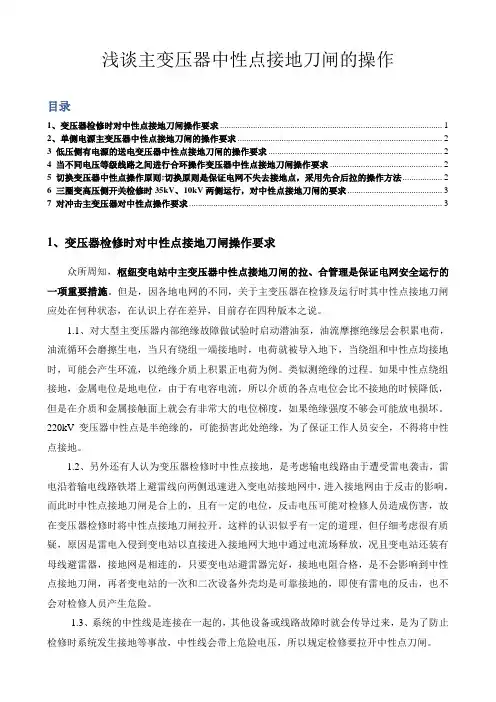

浅谈主变压器中性点接地刀闸的操作目录1、变压器检修时对中性点接地刀闸操作要求 (1)2、单侧电源主变压器中性点接地刀闸的操作要求 (2)3 低压侧有电源的送电变压器中性点接地刀闸的操作要求 (2)4 当不同电压等级线路之间进行合环操作变压器中性点接地刀闸操作要求 (2)5 切换变压器中性点操作原则:切换原则是保证电网不失去接地点，采用先合后拉的操作方法 (2)6 三圈变高压侧开关检修时35kV、10kV两侧运行，对中性点接地刀闸的要求 (3)7 对冲击主变压器对中性点操作要求 (3)1、变压器检修时对中性点接地刀闸操作要求众所周知，枢纽变电站中主变压器中性点接地刀闸的拉、合管理是保证电网安全运行的一项重要措施。

但是，因各地电网的不同，关于主变压器在检修及运行时其中性点接地刀闸应处在何种状态，在认识上存在差异，目前存在四种版本之说。

1.1、对大型主变压器内部绝缘故障做试验时启动潜油泵，油流摩擦绝缘层会积累电荷，油流循环会磨擦生电，当只有绕组一端接地时，电荷就被导入地下，当绕组和中性点均接地时，可能会产生环流，以绝缘介质上积累正电荷为例。

类似测绝缘的过程。

如果中性点绕组接地，金属电位是地电位，由于有电容电流，所以介质的各点电位会比不接地的时候降低，但是在介质和金属接触面上就会有非常大的电位梯度，如果绝缘强度不够会可能放电损坏。

220kV变压器中性点是半绝缘的，可能损害此处绝缘，为了保证工作人员安全，不得将中性点接地。

1.2、另外还有人认为变压器检修时中性点接地，是考虑输电线路由于遭受雷电袭击，雷电沿着输电线路铁塔上避雷线向两侧迅速进入变电站接地网中，进入接地网由于反击的影响，而此时中性点接地刀闸是合上的，且有一定的电位，反击电压可能对检修人员造成伤害，故在变压器检修时将中性点接地刀闸拉开。

这样的认识似乎有一定的道理，但仔细考虑很有质疑，原因是雷电入侵到变电站以直接进入接地网大地中通过电流场释放，况且变电站还装有母线避雷器，接地网是相连的，只要变电站避雷器完好，接地电阻合格，是不会影响到中性点接地刀闸，再者变电站的一次和二次设备外壳均是可靠接地的，即使有雷电的反击，也不会对检修人员产生危险。

济三电力有限公司2016年技术比武试卷（电气运行值班员A卷）班组：姓名：得分：一：填空题：（每空1分，共40分）1.发电机定时限过负荷保护反映发电机（定子电流）的大小。

2.正弦交流电路中总电压的有效值与电流的有效值的乘积,既包含（有功功率）,也包含（无功功率）,我们把它叫做（视在功率）。

3.对称三相交流电路的总功率等于单相功率的（3）倍。

4.在电阻、电感、电容组成的电路中，只有（电阻）元件是消耗电能的,而（电感）元件和（电容）元件是进行能量交换的，不消耗电能。

5.6KV高压厂用电动机的绝缘电阻，在相同的环境及温度下测量，如本次测量低于上一次测量值的（1/3～1/5）倍时，应检查原因，并必须测量吸收比″R60/R15″，此值应大于（1.3）。

6.瓦斯保护二次回路一点接地时，应将重瓦斯保护改投（信号）位置。

7.蓄电池正常处于（浮充电）方式,事故情况下处于（放电）方式。

8.蓄电池放电时,端电压逐渐下降,当电瓶端电压下降到（1.8）V后,则应停止放电,这个电压称为放电（终止）电压。

9.在三相电路中，电源电压三相对称的情况下，如三相负载也对称，不管有无中性线，中性点的电压都等于（0）。

如果三相负载不对称，且没有中性线或中性线阻抗较大时，三相负载中性点会出现电压，这种现象叫（中性点位移）现象。

10.当系统发生不对称短路时，发电机绕组中将有（负序）电流出现，在转子上产生（双倍）频率的电流，有可能使转子局部（过热）或造成损坏。

11.发电机失磁后转入异步运行．发电机将从系统吸收（无功）功率，供给转子，定子建立磁场，向系统输出（有功）功率。

12.变压器的铁芯是由（导磁）性能极好的（硅钢）片组装成闭合的（磁回路）。

13.变压器的呼吸器内的干燥剂有吸收进入油枕内空气中的（水分）的作用，因而保持油的绝缘水平。

14.变压器接线组别的“时钟’表示法，就是把高压侧相电压（或电流）的相量作为（分针），而把低压侧相电压（或电流）的相量作为（时针），然后把高压侧相电压（或电流）的相量固定在12点上，则低压侧电压（或电流）的相量所指示的钟点，就是该自变压器的接线组别。

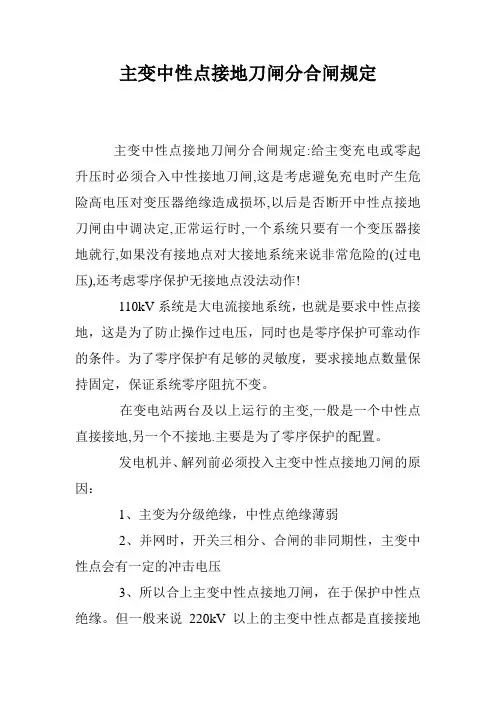

主变中性点接地刀闸分合闸规定主变中性点接地刀闸分合闸规定:给主变充电或零起升压时必须合入中性接地刀闸,这是考虑避免充电时产生危险高电压对变压器绝缘造成损坏,以后是否断开中性点接地刀闸由中调决定,正常运行时,一个系统只要有一个变压器接地就行,如果没有接地点对大接地系统来说非常危险的(过电压),还考虑零序保护无接地点没法动作!110kV系统是大电流接地系统，也就是要求中性点接地，这是为了防止操作过电压，同时也是零序保护可靠动作的条件。

为了零序保护有足够的灵敏度，要求接地点数量保持固定，保证系统零序阻抗不变。

在变电站两台及以上运行的主变,一般是一个中性点直接接地,另一个不接地.主要是为了零序保护的配置。

发电机并、解列前必须投入主变中性点接地刀闸的原因：1、主变为分级绝缘，中性点绝缘薄弱2、并网时，开关三相分、合闸的非同期性，主变中性点会有一定的冲击电压3、所以合上主变中性点接地刀闸，在于保护中性点绝缘。

但一般来说220kV以上的主变中性点都是直接接地的。

发电机并、解列前必须投入主变中性点接地闸刀是为了防止操作过电压。

主变是根据系统的需要才接地，是多台变压器并列时为配合另序保护时来选择中性点。

发电机并、解列前必须投入主变中性点接地闸刀是为了防止操过电压,这是因为主变高压侧开关是分相操作的,开关的分合并不能作到完全的同步，根据系统调度来决定主变中性点是否接地也是对的，对变电站不同的接线方式，不同的变压器台数对接地方式要求是不一样的。

主要是考虑为了和接地保护(零序保护)配合(保持系统零序阻抗一致)。

所以一般来说，如一个电厂只有两台主变，只有一个主变中性点是接地的。

投退主变时要考虑和另一台主变中性点接地配合。

另外，主变高压侧开关作为发电机出口开关(即使发电机出口也带开关也是一样的)不会是分相操作，否则会在转子大轴上产生负序电流而烧转子。

而且一般还要求是三相机械联动的(电动联动也可)，只有线路上的开关是分相操作的(因为要考虑单相重合闸)。

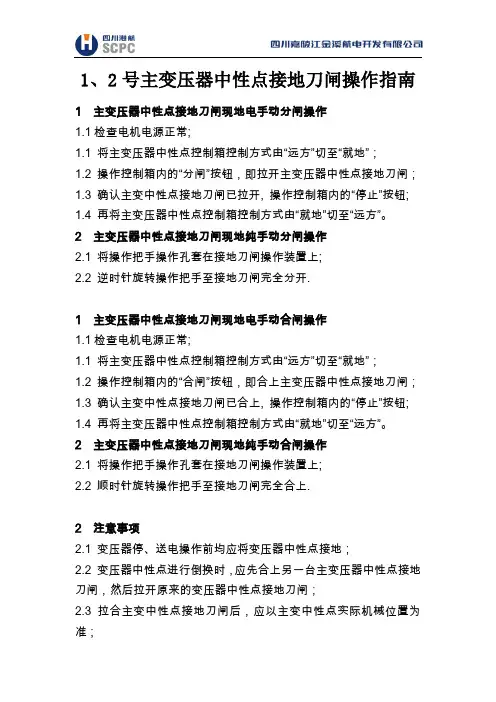

1、2号主变压器中性点接地刀闸操作指南1 主变压器中性点接地刀闸现地电手动分闸操作1.1检查电机电源正常;1.1 将主变压器中性点控制箱控制方式由“远方”切至“就地”；1.2 操作控制箱内的“分闸”按钮，即拉开主变压器中性点接地刀闸；1.3 确认主变中性点接地刀闸已拉开, 操作控制箱内的“停止”按钮;1.4 再将主变压器中性点控制箱控制方式由“就地”切至“远方”。

2 主变压器中性点接地刀闸现地纯手动分闸操作2.1 将操作把手操作孔套在接地刀闸操作装置上;2.2 逆时针旋转操作把手至接地刀闸完全分开.1 主变压器中性点接地刀闸现地电手动合闸操作1.1检查电机电源正常;1.1 将主变压器中性点控制箱控制方式由“远方”切至“就地”；1.2 操作控制箱内的“合闸”按钮，即合上主变压器中性点接地刀闸；1.3 确认主变中性点接地刀闸已合上, 操作控制箱内的“停止”按钮;1.4 再将主变压器中性点控制箱控制方式由“就地”切至“远方”。

2 主变压器中性点接地刀闸现地纯手动合闸操作2.1 将操作把手操作孔套在接地刀闸操作装置上;2.2 顺时针旋转操作把手至接地刀闸完全合上.2 注意事项2.1 变压器停、送电操作前均应将变压器中性点接地；2.2 变压器中性点进行倒换时，应先合上另一台主变压器中性点接地刀闸，然后拉开原来的变压器中性点接地刀闸；2.3 拉合主变中性点接地刀闸后，应以主变中性点实际机械位置为准；2.4 主变压器中性点接地方式发生变化时，其保护应作相应切换；2.4.1 当中性点直接接地时，保护压板投入零序过流保护；2.4.2 当中性点不接地时，保护压板投入零序电流电压保护；2.6 手动拉开主变中性点接地刀闸后，应在主变中性点控制箱上悬挂标示牌。

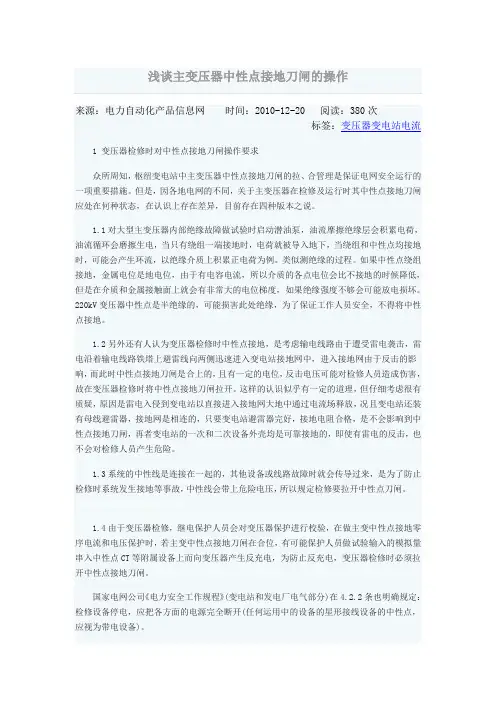

来源：电力自动化产品信息网时间：2010-12-20 阅读：380次标签：变压器变电站电流1 变压器检修时对中性点接地刀闸操作要求众所周知，枢纽变电站中主变压器中性点接地刀闸的拉、合管理是保证电网安全运行的一项重要措施。

但是，因各地电网的不同，关于主变压器在检修及运行时其中性点接地刀闸应处在何种状态，在认识上存在差异，目前存在四种版本之说。

1.1对大型主变压器内部绝缘故障做试验时启动潜油泵，油流摩擦绝缘层会积累电荷，油流循环会磨擦生电，当只有绕组一端接地时，电荷就被导入地下，当绕组和中性点均接地时，可能会产生环流，以绝缘介质上积累正电荷为例。

类似测绝缘的过程。

如果中性点绕组接地，金属电位是地电位，由于有电容电流，所以介质的各点电位会比不接地的时候降低，但是在介质和金属接触面上就会有非常大的电位梯度，如果绝缘强度不够会可能放电损坏。

220kV变压器中性点是半绝缘的，可能损害此处绝缘，为了保证工作人员安全，不得将中性点接地。

1.2另外还有人认为变压器检修时中性点接地，是考虑输电线路由于遭受雷电袭击，雷电沿着输电线路铁塔上避雷线向两侧迅速进入变电站接地网中，进入接地网由于反击的影响，而此时中性点接地刀闸是合上的，且有一定的电位，反击电压可能对检修人员造成伤害，故在变压器检修时将中性点接地刀闸拉开。

这样的认识似乎有一定的道理，但仔细考虑很有质疑，原因是雷电入侵到变电站以直接进入接地网大地中通过电流场释放，况且变电站还装有母线避雷器，接地网是相连的，只要变电站避雷器完好，接地电阻合格，是不会影响到中性点接地刀闸，再者变电站的一次和二次设备外壳均是可靠接地的，即使有雷电的反击，也不会对检修人员产生危险。

1.3系统的中性线是连接在一起的，其他设备或线路故障时就会传导过来，是为了防止检修时系统发生接地等事故，中性线会带上危险电压，所以规定检修要拉开中性点刀闸。

信息来源:1.4由于变压器检修，继电保护人员会对变压器保护进行校验，在做主变中性点接地零序电流和电压保护时，若主变中性点接地刀闸在合位，有可能保护人员做试验输入的模拟量串入中性点CT等附属设备上而向变压器产生反充电，为防止反充电，变压器检修时必须拉开中性点接地刀闸。

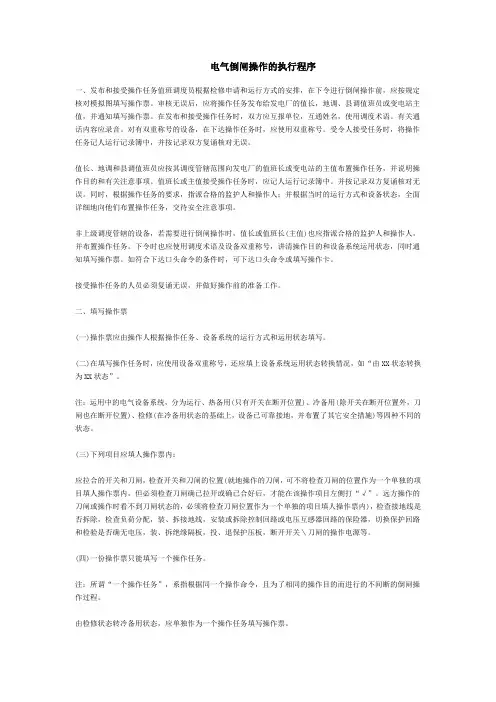

电气倒闸操作的执行程序一、发布和接受操作任务值班调度员根据检修申请和运行方式的安排，在下令进行倒闸操作前，应按规定核对模拟图填写操作票。

审核无误后，应将操作任务发布给发电厂的值长，地调、县调值班员或变电站主值，并通知填写操作票。

在发布和接受操作任务时，双方应互报单位，互通姓名，使用调度术语。

有关通话内容应录音。

对有双重称号的设备，在下达操作任务时，应使用双重称号。

受令人接受任务时，将操作任务记人运行记录簿中，并按记录双方复诵核对无误。

值长、地调和县调值班员应按其调度管辖范围向发电厂的值班长或变电站的主值布置操作任务，并说明操作目的和有关注意事项。

值班长或主值接受操作任务时，应记人运行记录簿中。

并按记录双方复诵核对无误。

同时，根据操作任务的要求，指派合格的监护人和操作人；并根据当时的运行方式和设备状态，全面详细地向他们布置操作任务，交待安全注意事项。

非上级调度管辖的设备，若需要进行倒闸操作时，值长或值班长(主值)也应指派合格的监护人和操作人，并布置操作任务。

下令时也应使用调度术语及设备双重称号，讲清操作目的和设备系统运用状态，同时通知填写操作票。

如符合下达口头命令的条件时，可下达口头命令或填写操作卡。

接受操作任务的人员必须复诵无误，并做好操作前的准备工作。

二、填写操作票(一)操作票应由操作人根据操作任务、设备系统的运行方式和运用状态填写。

(二)在填写操作任务时，应使用设备双重称号，还应填上设备系统运用状态转换情况，如“由XX状态转换为XX状态”。

注：运用中的电气设备系统，分为运行、热备用(只有开关在断开位置)、冷备用(除开关在断开位置外，刀闸也在断开位置)、检修(在冷备用状态的基础上，设备已可靠接地，并布置了其它安全措施)等四种不同的状态。

(三)下列项目应填人操作票内：应拉合的开关和刀闸，检查开关和刀闸的位置(就地操作的刀闸，可不将检查刀闸的位置作为一个单独的项目填人操作票内，但必须检查刀闸确已拉开或确已合好后，才能在该操作项目左侧打“√”。

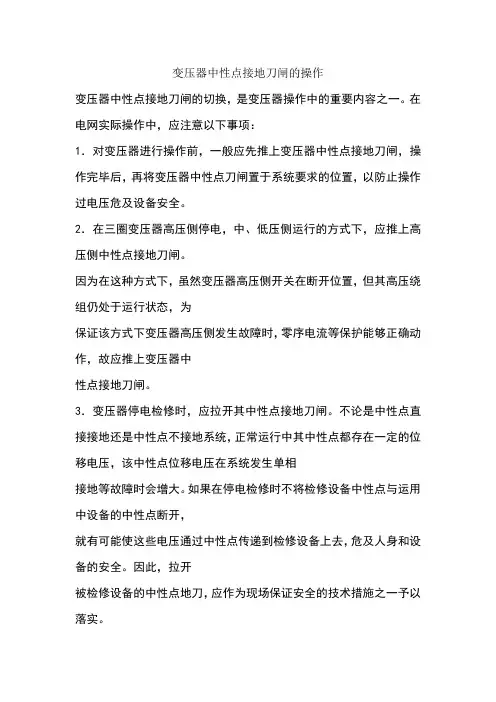

变压器中性点接地刀闸的操作变压器中性点接地刀闸的切换，是变压器操作中的重要内容之一。

在电网实际操作中，应注意以下事项：1．对变压器进行操作前，一般应先推上变压器中性点接地刀闸，操作完毕后，再将变压器中性点刀闸置于系统要求的位置，以防止操作过电压危及设备安全。

2．在三圈变压器高压侧停电，中、低压侧运行的方式下，应推上高压侧中性点接地刀闸。

因为在这种方式下，虽然变压器高压侧开关在断开位置，但其高压绕组仍处于运行状态，为保证该方式下变压器高压侧发生故障时，零序电流等保护能够正确动作，故应推上变压器中性点接地刀闸。

3．变压器停电检修时，应拉开其中性点接地刀闸。

不论是中性点直接接地还是中性点不接地系统，正常运行中其中性点都存在一定的位移电压，该中性点位移电压在系统发生单相接地等故障时会增大。

如果在停电检修时不将检修设备中性点与运用中设备的中性点断开，就有可能使这些电压通过中性点传递到检修设备上去，危及人身和设备的安全。

因此，拉开被检修设备的中性点地刀，应作为现场保证安全的技术措施之一予以落实。

4．同一厂站多台变压器间中性点接地刀闸的切换，为保证电网不失去应有的接地点，应采用先合后拉的操作方式，即先合上备用接地点刀闸，再拉开工作接地点刀闸。

5．自耦变压器和绝缘有特殊要求的变压器中性点，应采取直接接地方式，不宜切换。

由于自耦变压器的特殊结构，其一、二次绕组之间不仅存在磁的联系，而且还有电的联系，为避免高压侧网络发生单相接地故障时，在低压绕组上出现超过其绝缘水平的过电压，其中性点必须直接接地。

对于绝缘有特殊要求的变压器，为防止过电压危及设备安全，其中性点也宜直接接地。

6．对变压器中性点接地刀闸的操作，必须同步进行零序保护的切换。

在一、二次切换操作过程中，操作人员必须根据现场变压器零序保护的配置和实际接线，合理安排一、二次操作步骤，严防不合理的操作顺序引发操作事故。

7．变压器中性点接地运行方式的变更，应根据系统总体要求，按照保持网络零序阻抗基本不变的原则，由调度下令进行（资料素材和资料部分来自网络，供参考。

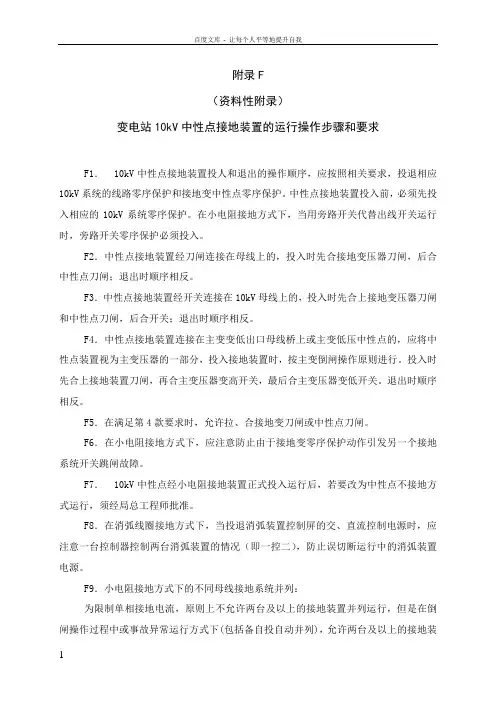

附录F（资料性附录）变电站10kV中性点接地装置的运行操作步骤和要求F1．10kV中性点接地装置投人和退出的操作顺序，应按照相关要求，投退相应10kV系统的线路零序保护和接地变中性点零序保护。

中性点接地装置投入前，必须先投入相应的10kV系统零序保护。

在小电阻接地方式下，当用旁路开关代替出线开关运行时，旁路开关零序保护必须投入。

F2．中性点接地装置经刀闸连接在母线上的，投入时先合接地变压器刀闸，后合中性点刀闸；退出时顺序相反。

F3．中性点接地装置经开关连接在10kV母线上的，投入时先合上接地变压器刀闸和中性点刀闸，后合开关；退出时顺序相反。

F4．中性点接地装置连接在主变变低出口母线桥上或主变低压中性点的，应将中性点装置视为主变压器的一部分，投入接地装置时，按主变倒闸操作原则进行。

投入时先合上接地装置刀闸，再合主变压器变高开关，最后合主变压器变低开关。

退出时顺序相反。

F5．在满足第4款要求时，允许拉、合接地变刀闸或中性点刀闸。

F6．在小电阻接地方式下，应注意防止由于接地变零序保护动作引发另一个接地系统开关跳闸故障。

F7．10kV中性点经小电阻接地装置正式投入运行后，若要改为中性点不接地方式运行，须经局总工程师批准。

F8．在消弧线圈接地方式下，当投退消弧装置控制屏的交、直流控制电源时，应注意一台控制器控制两台消弧装置的情况（即一控二），防止误切断运行中的消弧装置电源。

F9．小电阻接地方式下的不同母线接地系统并列：为限制单相接地电流，原则上不允许两台及以上的接地装置并列运行，但是在倒闸操作过程中或事故异常运行方式下(包括备自投自动并列)，允许两台及以上的接地装置短时并列运行。

当两段或以上不同接地系统的10kV母线并列时，应仅保留其中一套接地装置运行，而将其余接地装置退出运行，采用两段或以上母线共用一套接地装置的形式。

对中性点接地装置连接在配网母线上的，母线并列时应保留与供电变压器对应的接地装置，并应注意防止由于接地变零序保护动作造成某一段母线接地方式的改变。

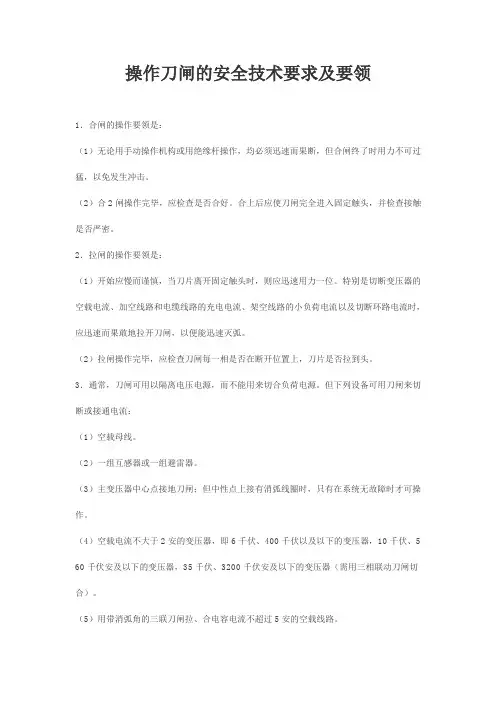

操作刀闸的安全技术要求及要领1．合闸的操作要领是：（1）无论用手动操作机构或用绝缘杆操作，均必须迅速而果断，但合闸终了时用力不可过猛，以免发生冲击。

（2）合2闸操作完毕，应检查是否合好。

合上后应使刀闸完全进入固定触头，并检查接触是否严密。

2．拉闸的操作要领是：（1）开始应慢而谨慎，当刀片离开固定触头时，则应迅速用力一位。

特别是切断变压器的空载电流、加空线路和电缆线路的充电电流、架空线路的小负荷电流以及切断环路电流时，应迅速而果敢地拉开刀闸，以便能迅速灭弧。

（2）拉闸操作完毕，应检查刀闸每一相是否在断开位置上，刀片是否拉到头。

3．通常，刀闸可用以隔离电压电源，而不能用来切合负荷电源。

但下列设备可用刀闸来切断或接通电流：（1）空载母线。

（2）一组互感器或一组避雷器。

（3）主变压器中心点接地刀闸；但中性点上接有消弧线圈时，只有在系统无故障时才可操作。

（4）空载电流不大于2安的变压器，即6千伏、400千伏以及以下的变压器，10千伏、5 60千伏安及以下的变压器，35千伏、3200千伏安及以下的变压器（需用三相联动刀闸切合）。

（5）用带消弧角的三联刀闸拉、合电容电流不超过5安的空载线路。

（6）用室外三联刀闸拉、合电压为10千伏及以下、电流在15安以下的负荷。

（7）拉、合10千伏及以下、70安以下的环路均衡电流（或称转移电流），但严禁用室内型三联刀闸来拉、合系统环路电流。

（8）用10千伏刀闸拉、合空载电缆线路时，线路长度不得超过表2－18所列值。

表2－18 10千伏刀闸位、合空载电缆线路长度操作刀闸前要注意检查刀闸开关确实在断开或者合上的位置，然后进行合闸或拉闸操作。

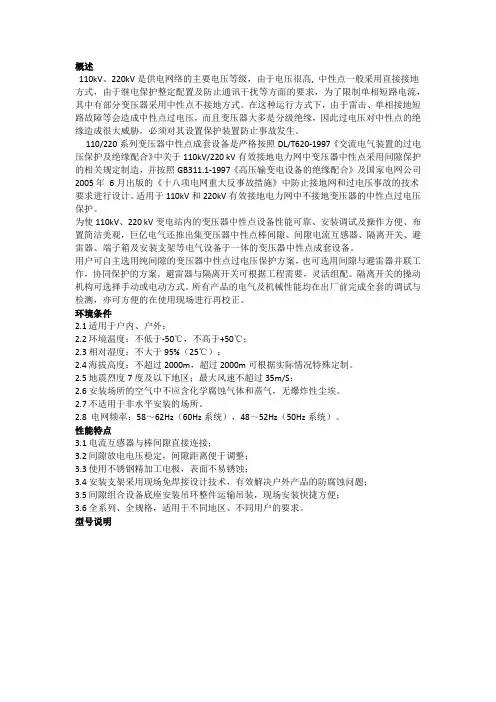

概述110kV、220kV是供电网络的主要电压等级，由于电压很高, 中性点一般采用直接接地方式，由于继电保护整定配置及防止通讯干扰等方面的要求，为了限制单相短路电流，其中有部分变压器采用中性点不接地方式。

在这种运行方式下，由于雷击、单相接地短路故障等会造成中性点过电压，而且变压器大多是分级绝缘，因此过电压对中性点的绝缘造成很大威胁，必须对其设置保护装置防止事故发生。

110/220系列变压器中性点成套设备是严格按照DL/T620-1997《交流电气装置的过电压保护及绝缘配合》中关于110kV/220 kV有效接地电力网中变压器中性点采用间隙保护的相关规定制造，并按照GB311.1-1997《高压输变电设备的绝缘配合》及国家电网公司2005年6月出版的《十八项电网重大反事故措施》中防止接地网和过电压事故的技术要求进行设计。

适用于110kV和220kV有效接地电力网中不接地变压器的中性点过电压保护。

为使110kV、220 kV变电站内的变压器中性点设备性能可靠、安装调试及操作方便、布置简洁美观，巨亿电气还推出集变压器中性点棒间隙、间隙电流互感器、隔离开关、避雷器、端子箱及安装支架等电气设备于一体的变压器中性点成套设备。

用户可自主选用纯间隙的变压器中性点过电压保护方案，也可选用间隙与避雷器并联工作，协同保护的方案。

避雷器与隔离开关可根据工程需要，灵活组配。

隔离开关的操动机构可选择手动或电动方式。

所有产品的电气及机械性能均在出厂前完成全套的调试与检测，亦可方便的在使用现场进行再校正。

环境条件2.1 适用于户内、户外；2.2 环境温度：不低于-50℃，不高于+50℃；2.3 相对湿度：不大于95%（25℃）；2.4 海拔高度：不超过2000m，超过2000m可根据实际情况特殊定制。

2.5 地震烈度7度及以下地区；最大风速不超过35m/S；2.6 安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。

2.7 不适用于非水平安装的场所。

110KV及以上变压器停送电操作时为什么要推上变压器中性点接地刀闸分析变压器与用电设备直接相连时摘要:我国110 kV及以上电压等级的电力变压器一般采取中性点直接接地的运行方式，此时变压器中性点附近的绕组对地电压比较低，不易发生绝缘故障，达到了节约制造成本的目的。

这样，一旦中性点产生过电压，就直接威胁变压器中性点的绝缘。

为防止此类事件的发生，在变压器停、送电操作时，都要推上变压器中性点接地刀闸，防止操作时断路器三相不同期分、合闸产生过电压而损坏变压器。

关键词：变压器;中性点;过电压;接地刀闸1. 变压器中性点绝缘水平：我国变压器中性点绝缘分为两种：一种为全绝缘，另一种为半绝缘。

1. 1 全绝缘：变压器首端与尾端绝缘水平一样的称为全绝缘，多用在110 kV以下电压等级的电力变压器。

1. 2 半绝缘：半绝缘变压器中性点的绝缘水平比绕组首端要低，通常只有首端的一半，这些变压器一般采取中性点有效接地的运行方式，此时变压器中性点附近的绕组对地电压比较低，不易发生绝缘故障，因此变压器中性点的绝缘水平大都设计得比端部绝缘低，多用在110 kV及以上电压等级的变压器，例如，220kV变压器中性点绝缘水平为110kV；110kV变压器中性点绝缘水平为60kV或38kV。

2．变压器工作原理：变压器的基本工作原理是电磁感应原理。

当交流电压加到一次侧绕组后交流电流流入该绕组就产生励磁作用，在铁芯中产生交变的磁通，这个交变磁通不仅穿过一次侧绕组，同时也穿过二次侧绕组，它分别在两个绕组中引起感应电动势，这时如果二次侧与外电路的负载接通，便有交流电流流出，于是输出电能。

三绕组变压器与双绕组变压器在原理上没有根本区别。

三相变压器的每个铁心柱上，都套着三个同心式绕组，分别为高、中、低压绕组。

高压绕组总是排列在最外层，低压绕组和中压绕组则可以有不同的排列位置，低压绕组在中间，宜作升压变压器使用；中压绕组绕组在中间，宜作降压变压器使用。

技术与市场技术应用２０２０年第２７卷第１１期变压器中性点接地刀闸远方操作异常分析及处理姚博元(广东电网有限责任公司揭阳供电局ꎬ广东揭阳５２２０００)摘㊀要:结合电气图纸对变压器中性点接地刀闸的电机及控制㊁信号回路进行了介绍ꎬ结合实际情况对变压器中性点接地刀闸远方操作异常的现象进行了分析ꎬ并针对该类故障提出了处理方法和建议ꎮ关键词:中性点接地刀闸ꎻ操作ꎻ异常分析ꎻ故障处理ｄｏｉ:１０.３９６９/ｊ.ｉｓｓｎ.１００６－８５５４.２０２０.１１.０２９0㊀引言随着«广东电网主网调度运行操作管理实施细则»的推进ꎬ变压器中性点接地刀闸(业内称为 主变中性点地刀 ꎬ下文同)已逐步过渡为由调度机器人远方操作为主㊁巡维中心人员现场确认位置为辅的操作模式ꎮ在将来ꎬ还将逐步过渡为完全由调度机器人远方操作的操作模式ꎮ但在实际操作过程中ꎬ调度无法遥控分合主变中性点地刀ꎬ不得不下令给厂站人员操作的情况并不罕见ꎮ本文将通过对主变中性点地刀的电机㊁控制及信号回路的介绍ꎬ提出可能导致远方操作异常的原因ꎬ并提出相应的解决方法ꎮ控制回路部分测控装置机构箱/端子箱/远方选择把手测控屏主变中性点地刀机构箱主变风冷控制箱主变本体端子箱图１㊀主变中性点地刀电源回路与电机/控制/加热器回路厂家图纸1㊀控制回路与信号回路由图１可知ꎬ主变中性点地刀的交流电源一般是通过主变本体端子箱取电(对２２０ｋＶ及以上主变而言ꎬ一般是从主变风冷控制箱取电ꎬ再接入主变本体端子箱)ꎬ接入主变中性点地刀机构箱ꎮ主变中性点地刀机构箱以三相电源作为电机电源ꎬ单相电源作为控制电源㊁加热器电源ꎮ主变中性点地刀操作方式切换把手只有１个ꎬ为 远控/就地/手动 切换把手ꎬ位于主变中性点地刀机构箱内ꎮ但实际工程中ꎬ往往会再增加１个 远控/端子箱/机构箱 切换把手ꎬ位于主变本体端子箱处ꎬ同时在该端子箱处增加一个三相交流空开ꎬ位于主变风冷控制箱(如有)和主变中性点地刀之间ꎬ作为主变中性点地刀机构箱的直接上级电源ꎮ实际上ꎬ主变中性点地刀通过箱体位置的不同控制把手ꎬ完成对主变中性点地刀控制方式的选择ꎬ除 手动 模式外ꎬ有且仅有所有把手的设置方式正确时ꎬ才允许执行相应操作ꎬ如表１所示ꎮ表１㊀控制把手位置对应的操作方式主变中性点地刀机构箱控制把手位置主变本体端子箱控制把手位置操作方式远控远控远方操作(默认)端子箱端子箱就地操作机构箱 就地远控端子箱机构箱机构箱电动操作手动远控/端子箱/机构箱机构箱手摇操作３７技术应用ＴＥＣＨＮＯＬＯＧＹＡＮＤＭＡＲＫＥＴＶｏｌ.２７ꎬＮｏ.１１ꎬ２０２０+KM-KM8018918927n6117n612主变测控装置遥信板图２㊀主变中性点地刀信号回路示意图主变中性点地刀的信号电源一般是取自主变测控屏信号电源空气开关ꎬ将主变中性点地刀辅助接点的信号送至测控屏测控装置处ꎮ测控装置将相应的变位指示信号通过网络发送至后台㊁远动等装置ꎬ形成可视化变位信息(见图２)ꎮ主变中性点地刀远动通信网络的最终站为测控装置ꎮ测控装置通过网络与站内外设备进行通信ꎮ一方面ꎬ测控装置通过公用测控装置与后台机进行信息交互ꎻ另一方面ꎬ测控装置通过远动通信装置与调度系统进行信息交互ꎮ无论是信息上送还是信息下发ꎬ最终联络对象均为测控装置(见图３)ꎮ后台主机后台备机远动机—防火墙测控装置1测控装置2测控装置3调度Ⅰ区网络图３㊀主变中性点地刀远方操作通信网络示意图2㊀主变中性点地刀远方操作的故障分析与处理主变中性点地刀无法远方操作的原因有很多ꎬ但基本可以归类于电机回路异常㊁控制回路异常㊁远动网路异常３个方面ꎮ其中ꎬ前两类故障的情况相对比较容易检出和排除ꎬ以电机电源空开脱扣㊁控制电源空开脱扣㊁各箱柜控制方式把手位置切换不正确或不一致等最为常见ꎮ出现以上情况ꎬ通常很容易目视检查出来ꎬ实际上也不难处理ꎮ若是控制方式把手位置切换错误ꎬ则一旦处于正确位置即可恢复正常操作ꎻ若是空开脱扣ꎬ合上空开即可恢复正常ꎻ若是出现无法目视发现的问题ꎬ可以尝试分合以下整个控制回路上的各个空开ꎬ再次尝试操作ꎬ甚至可以先断开电机和控制回路ꎬ转换为手动操作模式ꎬ先行完成操作任务ꎬ待主变转到检修状态ꎬ再上报缺陷或另行检查处理ꎮ由于远方操作包括调度端远方操作和后台机操作等２个部分ꎬ对这２种不同的异常应分别对待ꎮ一方面ꎬ远动装置与测控装置之间隔着防火墙以及规约转换等装置ꎬ任何一处出现问题都可能导致调度端无法远方操作ꎻ另一方面ꎬ后台电脑与测控装置是通过站控层网络进行网络联系的ꎬ如果网络不通畅或者网络报文解析异常ꎬ也有可能造成后台端无法远方操作ꎮ针对上述３种不同故障情况分别提出相应的处理方法ꎮ１)调度端无法操作ꎬ后台端正常ꎮ此时应先依照调度下达至厂站的指令完成相应操作ꎬ待相关操作执行完毕后ꎬ将情况简要汇报调度ꎬ上报缺陷ꎬ由调度厂站班前来处理ꎮ２)调度端正常ꎬ后台端无法操作ꎮ当站内无法完成操作时ꎬ应视情况加以处理ꎮ若设备未送电ꎬ尚处于检修或调试阶段ꎬ应将简要情况汇报调度ꎬ请调度尽快确定备用方案或延长设备检修时间以处理故障ꎻ若设备已送电ꎬ在依照调度指令操作主变中性点地刀的过程中发现问题ꎬ应联系调度ꎬ请调度协助操作ꎬ待设备恢复正常运行方式后上报缺陷ꎬ安排消缺ꎮ３)调度端㊁后台端均无法操作ꎮ在正常运行模式下ꎬ该情况极为罕见ꎮ若出现该状况ꎬ应将情况简要汇报调度ꎬ对主变中性点地刀的控制回路及电机回路进行简单检查ꎬ将上文提及的两类常见故障先行排除ꎮ若暂时未发现异常ꎬ且经简单处理及测试仍无法正常操作ꎬ除汇报调度之外ꎬ应在主变本体端子箱处尝试操作ꎻ若仍无法操作ꎬ则应转就地操作ꎮ待就地电动操作或手摇操作完成ꎬ并将主变停电后ꎬ先向调度申请重启测控装置ꎬ重启后再次尝试操作ꎬ若情况依旧ꎬ应上报缺陷ꎬ等待相关班组和厂家处理ꎮ3㊀结语本文针对运行人员操作过程中发现的变压器中性点接地刀闸的远方操作异常的原因进行了分析ꎬ并针对几种不同故障情况提出了处理思路和处理步骤ꎬ希望能为广大变电运行人员提供有效帮助ꎮ４７。

解析变压器中性点接地刀闸自动控制
变压器中性点接地刀闸自动控制是一种特殊的控制系统，它可以
自动监测变压器的中性点电压，并可以针对不同的情况进行自动操作。

当变压器中性点电压正常时，控制系统会将刀闸保持在关闭状态，避免未经授权的人触碰中性点电压，从而避免安全事故的发生。

当检
测到变压器中性点电压变化时，如果电压不稳定，刀闸将自动打开，
同时显示出变压器异常的报警信息。

自动控制系统采用无线传感技术，可以远程实时监测变压器中性
点电压，并触发对应的操作。

此外，该系统可以实现对中性点电压的
精准测量，保证变压器的安全运行，并防止漏电、短路等操作造成的
安全事故。

变压器中性点接地刀闸自动控制系统可以帮助现有的变压
器设备更加安全、可靠地运行。

同时，变压器中性点接地刀闸自动控制系统的使用可以很大地提
高生产效率，节省成本，降低变压器的维护成本和安全风险。

除此之外，它还可以支持智能化管理，实现远程监控，为电力行业带来更强大、可靠的管理能力。

总之，变压器中性点接地刀闸自动控制系统可以有效地保障电力
系统的安全运行，确保电力安全。

结合其可靠的操作效率、安全性、
低成本、智能化管理等优势，变压器中性点接地刀闸自动控制系统在
电力变压器行业中越来越受到重视。

电力变压器的倒闸操作一、变压器倒闸操作的原则1．大型变压器倒闸操作原则（1）大型变压器停、送电要执行逐级停、送电的原则，即：停电时先停低压侧负荷，后停高压侧负荷，送电时与此相反。

（2）大电流直接接地系统的中性点刀闸数目应按继电保护的要求设置。

变压器倒闸操作时，必须合上其中性点刀闸，正常运行中性点应按调度令决定其投、停。

（3）变压器投入运行时，应该选择励磁涌流较小的带有电源的一侧充电，并保证有完备的继电保护。

现场规程没有特殊规定时，禁止由中压、低压向主变充电，以防主变故障时保护灵敏度不够。

（4）主变压器投、停时，要注意中性点消弧线圈的运行方式。

主变停电检修，在主变消弧线圈中性点刀闸主变侧挂一组单相接地线。

（5）主变检修后恢复送电时，应核对变压器有载调压分接头位置与运行变压器的一致。

（6）主变停电检修应考虑相应保护的变动，如停用主变保护切母联、分段开关压板等。

防止继电人员做保护定检时误跳母联及分段。

（7）停电检修主变后恢复送电，主变充电前应停用运行变压器中性点过流II段压板，充电良好后再投入。

防止充电时电压不平衡，中性点产生环流将运行变压器误跳闸。

（8）主变停电时，应考虑一台变压器退出后负荷的重新分配问题，保证运行变压器不过负荷。

2．中、小型变压器倒闸操作原则（1）中、小型变压器停、送电要执行逐级停、送电的原则，即：停电时先停低压侧负荷，后停高压侧负荷，送电时与此相反。

（2）停电时应考虑一台变压器退出后负荷的重新分配问题，保证运行变压器不超过负荷。

（3）主变停电时要考虑停用变压器联跳压板，恢复送电时要检查有载调压分接头位置正确。

二、变压器停、送电的操作步骤1．大型变压器倒闸操作步骤（1）某变压器和开关由运行转检修的操作步骤1）检查运行主变能否带全部负荷。

2）合上主变直接接地中性点刀闸。

3）拉开主变低压侧开关。

4）拉开主变中压侧开关。

5）拉开主变高压侧开关。

6）按顺序拉开主变低压开关两侧刀闸。

7）按顺序拉开主变中压开关两侧刀闸。

分析变压器中性点接地刀闸自动控制技术摘要：随着电力系统的逐渐改革，企业对电力系统运行安全性标准也逐渐升高，针对电力系统来讲，变压器中性点在里面起着决定性作用。

在电力系统中通常利用更换变压器中性点接地刀闸来确保中性点接地数量的稳定性，对维护电网稳定性起到促进作用。

一旦缺少变压器中性点，那么就会引发安全事故，对此分析变压器中性点接地刀闸自动控制技术是极其重要的。

关键词：变压器中性点；接地刀闸；自动控制1.研究背景在接地系统中，装有两台变压器，均选用一台变压器中性点通过间隙接地，另一台变压器选用直接接地。

当接地变压器停止运行，可把另一台变压器实施接地刀闸闭合，这样便可代替其中一台变压器开始工作，确保电力系统的连续运转，为电网零序网络的安全性提供保障，且在大部分电力系统中应用广泛。

然而，现如今要想完成这项工作还要借助人力，通过变电站工作人员共同完成，这就会存在一些问题，例如工作人员操作不当，致使接地刀闸闭合速度慢，降低系统运行质量等。

因为闭合接地刀闸涉及范围广，对此延长了员工的工作时间，出现接地刀闸闭合速度慢的情况，变压器中性点消失时间长，给电网零序网络稳定性造成影响。

除此之外，闭合接地刀闸工作危险度极高，一旦引发接地故障，变压器中性点电压就会急速上升，对员工的生命安全带来危害。

2.变压器中性点接地刀闸自动控制技术可行性分析首先，传统人工方法具有一定缺陷，造成变压器中性点消失时间长等现象，直接危害员工的生命安全，所以企业应创新工作模式，选择变压器中性点接地刀闸自动控制技术。

现如今电动控制技术在变压器中性点接地刀闸工作中应用广泛，推动了自动控制技术的持续发展。

其次，我国科学技术的不断创新，为变压器中性点接地刀闸研究提供技术支撑，已有多数企业能够借助人工远距离控制变压器中性接地刀闸完成闭合工作，业可对集控站进行掌控，提高稳定性。

最后，变压器中性点接地刀闸自动控制技术用于变电站内部，因此减少了远程控制步骤，防止网络通信协议的出现。

变压器单元划分：包括主变压器、主变压器各侧（含中性点）的避雷器、接地刀闸、TV等。

变压器四种状态的规定：运行状态——至少有一侧开关及刀闸在合闸位置，使变压器与相临设备电气上连通，如各侧有TV，则TV均处运行状态。

热备用状态——各侧开关均在断开位置，至少有一侧刀闸在合闸位置或一侧开关在热备用状态，即变压器与相临设备失去电气上的连通，TV均处运行状态。

冷备用状态——各侧开关及刀闸均在断开位置，即变压器与相邻设备之间均有明显断开点，TV均处冷备用状态。

检修状态——在冷备用状态下，各侧引线均装设一组接地线或合上接地刀闸。

注意事项：1、变压器送电时应先送电源侧开关，再送负荷侧开关；停电时，应先断负荷侧开关，再断电源侧开关。

2、变压器停送电操作时，必须合上中性点刀闸，防止操作过电压。

（220kV或110kV侧开关处于断开位置的运行变压器，其相应侧的中性点应接地。

3、倒换中性点的操作：先合后断。

（为了防止操作中线路跳闸造成变压器中性点不接地运行，以及防止操作中中性点接地数少于保护要求，110kV及以上电网中性点倒换操作应遵循先合后断的原则，并尽量缩短操作时间。

）问题：为何不同时投入多个中性点？“一个系统一个中性点”、“相应侧”原则。

4、停电前应查负荷情况。

5、严禁变压器无主保护运行。

变压器检修状态是指接在变压器各侧的开关、刀闸（含中性点接地刀闸）均已断开，开关、刀闸操作电源断开，并在变压器各侧接地。

变压器接有电压互感器时，应将其刀闸断开，并取下低压侧熔丝或断开低压侧开关。

连续断开或合上几个开关时，允许几个开关操作完毕后再分项填写“检查”各开关位置。

在操作过程中，如连续断开几个开关和相应的刀闸时，允许先断开几个开关后再分别断开刀闸，但断开刀闸前必须检查相应开关位置。

母线单元划分：包括母线、母线接地刀闸、避雷器、母线TV等。

母线四种状态的规定：运行状态——母线TV刀闸于合闸位置，至少有一个以上的支路开关或刀闸使母线与相邻设备电气上连通。
