实例讲解机械制图零件图读图方法读零件图读零件图的要求是：了解零件的名称、所用材料和它在机器或部件中的作用，并通过分析视图、尺寸和技术要求，想象出零件各组成部分的结构形状及相对位置。
从而在头脑中建立起一个完整的、具体的零件形象，并对其复杂程度等有初步的认识，理解其设计意图，分析其加工方法等。
读零件工作图的基本方法仍然是形体分析法和线面分析法。
对于一个较为复杂的零件，由于组成零件的形体较多，将每个形体的三视图组合起来，图形就显得繁杂了。
实际上，对每个基本形体而言，用两三个视图就可以确定它的形状，读图时只要善于运用形体分析法，把零件分解成基本形体，便不难读懂较复杂的零件图。
下面以如图1所示的油缸体为例，说明看零件图的方法和步骤。
图1油缸体一、概括了解首先，通过标题栏，了解零件名称、材料、绘图比例等，根据零件的名称想象零件的大致功能。
并对全图作一大体观览，这样就可以对零件的大致形状，在机器中的大致作用等有个大概认识。
该零件的名称为油缸体，属于箱体类零件。
为液压缸的缸体，材料为灰口铸铁(HT200)，零件毛坯是铸造而成，结构较复杂，加工工序较多。
二、分析视图，想象零件形状在纵览全图的基础上，详细分析视图，想象出零件的形状。
要先看主要部分，后看次要部分;先看容易确定、能够看懂的部分，后看难以确定、不易看懂的部分;先看整体轮廓，后看细节形状。
即应用形体分析的方法，抓特征部分，分别将组成零件各个形体的形状想象出来。
对于局部投影难解之处，要用线面分析的方法仔细分析，辨别清楚。
最后将其综合起来，搞清它们之间的相对位置，想象出零件的整体形状。
可按下列顺序进行分析：①找出主视图。
②多少视图、剖视、断面等，找出它们的名称、相互位置和投影关系。
③凡有剖视、断面处要找到剖切平面位置。
④有局部视图和斜视图的地方必须找到表示投影部位的字母和表示投射方向的箭头。
⑤有无局部放大图及简化画法。
在这一过程中，既要熟练地运用形体分析法，弄清楚零件的主体结构形状，又要依靠对典型局部功能结构(如螺纹、齿轮、键槽等)和典型局部工艺结构(如倒角、退刀槽等)规定画法的熟练掌握，弄清楚零件上的相应结构。

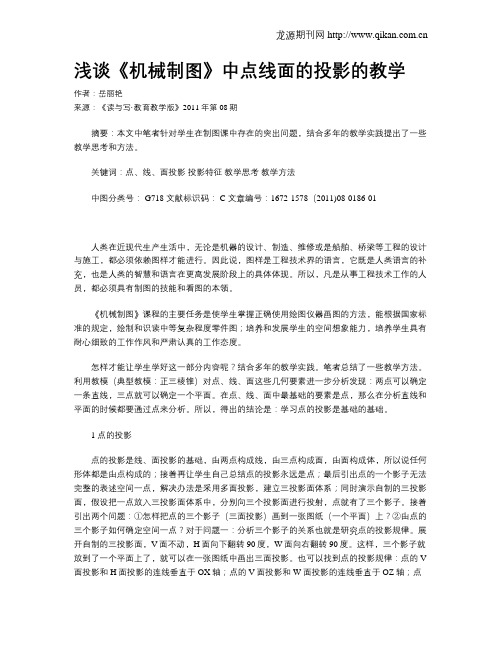

浅谈《机械制图》中点线面的投影的教学作者：岳丽艳来源：《读与写·教育教学版》2011年第08期摘要：本文中笔者针对学生在制图课中存在的突出问题，结合多年的教学实践提出了一些教学思考和方法。
关键词：点、线、面投影投影特征教学思考教学方法中图分类号： G718 文献标识码： C 文章编号：1672-1578（2011)08-0186-01人类在近现代生产生活中，无论是机器的设计、制造、维修或是船舶、桥梁等工程的设计与施工，都必须依赖图样才能进行。
因此说，图样是工程技术界的语言，它既是人类语言的补充，也是人类的智慧和语言在更高发展阶段上的具体体现。
所以，凡是从事工程技术工作的人员，都必须具有制图的技能和看图的本领。
《机械制图》课程的主要任务是使学生掌握正确使用绘图仪器画图的方法，能根据国家标准的规定，绘制和识读中等复杂程度零件图；培养和发展学生的空间想象能力，培养学生具有耐心细致的工作作风和严肃认真的工作态度。
怎样才能让学生学好这一部分内容呢？结合多年的教学实践。
笔者总结了一些教学方法。
利用教模（典型教模：正三棱锥）对点、线、面这些几何要素进一步分析发现：两点可以确定一条直线，三点就可以确定一个平面。
在点、线、面中最基础的要素是点，那么在分析直线和平面的时候都要通过点来分析。
所以，得出的结论是：学习点的投影是基础的基础。
1 点的投影点的投影是线、面投影的基础，由两点构成线，由三点构成面，由面构成体，所以说任何形体都是由点构成的；接着再让学生自己总结点的投影永远是点；最后引出点的一个影子无法完整的表述空间一点，解决办法是采用多面投影，建立三投影面体系；同时演示自制的三投影面，假设把一点放入三投影面体系中，分别向三个投影面进行投射，点就有了三个影子。
接着引出两个问题：①怎样把点的三个影子（三面投影）画到一张图纸（一个平面）上？②由点的三个影子如何确定空间一点？对于问题一：分析三个影子的关系也就是研究点的投影规律。

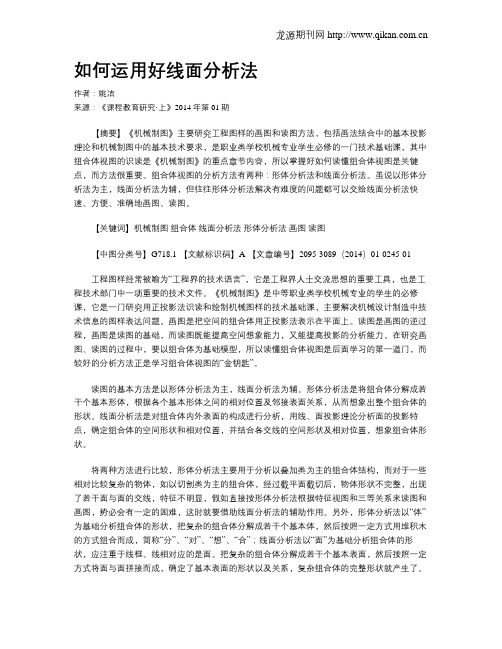

如何运用好线面分析法作者：姚洁来源：《课程教育研究·上》2014年第01期【摘要】《机械制图》主要研究工程图样的画图和读图方法，包括画法结合中的基本投影理论和机械制图中的基本技术要求，是职业类学校机械专业学生必修的一门技术基础课，其中组合体视图的识读是《机械制图》的重点章节内容，所以掌握好如何读懂组合体视图是关键点，而方法很重要。
组合体视图的分析方法有两种：形体分析法和线面分析法。
虽说以形体分析法为主，线面分析法为辅，但往往形体分析法解决有难度的问题都可以交给线面分析法快速、方便、准确地画图、读图。
【关键词】机械制图组合体线面分析法形体分析法画图读图【中图分类号】G718.1 【文献标识码】A 【文章编号】2095-3089（2014）01-0245-01工程图样经常被喻为“工程界的技术语言”，它是工程界人士交流思想的重要工具，也是工程技术部门中一项重要的技术文件。
《机械制图》是中等职业类学校机械专业的学生的必修课，它是一门研究用正投影法识读和绘制机械图样的技术基础课，主要解决机械设计制造中技术信息的图样表达问题。
画图是把空间的组合体用正投影法表示在平面上。
读图是画图的逆过程，画图是读图的基础，而读图既能提高空间想象能力，又能提高投影的分析能力。
在研究画图、读图的过程中，要以组合体为基础模型，所以读懂组合体视图是后面学习的第一道门，而较好的分析方法正是学习组合体视图的“金钥匙”。
读图的基本方法是以形体分析法为主，线面分析法为辅。
形体分析法是将组合体分解成若干个基本形体，根据各个基本形体之间的相对位置及邻接表面关系，从而想象出整个组合体的形状。
线面分析法是对组合体内外表面的构成进行分析，用线、面投影理论分析面的投影特点，确定组合体的空间形状和相对位置，并结合各交线的空间形状及相对位置，想象组合体形状。
将两种方法进行比较，形体分析法主要用于分析以叠加类为主的组合体结构，而对于一些相对比较复杂的物体，如以切割类为主的组合体，经过截平面截切后，物体形状不完整，出现了若干面与面的交线，特征不明显，假如直接按形体分析法根据特征视图和三等关系来读图和画图，势必会有一定的困难，这时就要借助线面分析法的辅助作用。
《机械制图》公开课教案课题名称：看组合体视图教学目标：一、知识目标１、会运用形体分析法识读组合体视图；２、能运用形体分析法读懂组合体视图，补画出第三视图；二、能力目标利用所学方法，灵活应用到读组合体视图上，从而进一步提高学生的空间想象能力。
三、情感目标激发学生对机械制图这门课的兴趣教学重点：１、应用形体分析法，读组合体视图。
２、能正确补画出第三视图。
教学难点：应用所学方法，培养学生分析能力，通过分析看懂组合体，进一步提高学生的空间想象能力。
教学方法：分析讲解，实际演示，提问启发教学环境：多媒体教室教学资源：１、用Flash将组合体的组合过程制作成多媒体课件。
２、自制两个组合体模型３、三角板、圆规、彩色粉笔。
教学过程：１、复习提问１分钟２、引入新课２分钟讲解分析17分钟３、讲解新课38分钟４、归纳总结３分钟读图举例21分钟５、布置作业１分钟课时：１课时重点难点2、讲解分析（17分钟）设问：得出结论，如何运用呢？现以下面的组合体为例，讲解形体分析法读组合体视图的方法和步骤。
步骤：⑴划线框，分形体提问：从哪个视图入手，分成几个线框。
⑵对投影，想形状提问：Ⅰ的其余两面投影是什么图形，基本形状是什么？Ⅰ的三视图及轴测图提问：Ⅱ的其余两面投影是什么图形，基本形状是什么？Ⅱ的三视图及轴测图用多媒体课件展现三视图教学过程中，结合多媒体动画，将形体分析法中如何分，如何合的过程动态的联系起来，从而让学生掌握这种读图方法。
伴随学生的回答，由多媒体课件展现。
提问：Ⅲ、Ⅳ的其它两面投影是什么图形，基本形状是什么？Ⅲ、Ⅳ的三视图及轴测图⑶分析相对位置和表面连接关系 看主视图可知：Ⅰ在最下面，Ⅱ在Ⅰ的上面居中，Ⅲ在Ⅰ的上方、Ⅱ的左方，Ⅳ在Ⅰ的上方、Ⅱ的右方，Ⅲ、Ⅳ和Ⅰ的左右平齐。
看俯视图可知：Ⅱ、Ⅲ、Ⅳ与Ⅰ的后面平齐，Ⅱ与Ⅲ、Ⅳ的宽度不等。
提问：四个部分的表面连接关系？⑷合起来，想整体注意事项： 在读图过程中，要突出两个字：分——分解形体要分得合理、清晰，便于想象物体形状。
