汇报人：日期:•线面分析法概述•线面分析法的基本概念•线面分析法的基本步骤•线面分析法的技巧和方法目•线面分析法在生活中的应用•线面分析法案例解析录01线面分析法概述线面分析法的定义线面分析法是一种通过观察和分析建筑图纸上线条和面的关系，来理解和解读建筑设计的方法。
它将建筑图纸分解为基本的线条和面，并分析这些元素之间的关系，以更深入地理解建筑设计的意图和特点。
通过线面分析法，建筑师和设计师可以更准确地解读和理解建筑图纸，从而更好地把握建筑设计的特点和意图。
该方法提供了一种系统化的方法来分析建筑图纸，帮助人们更好地理解建筑设计的细节和整体结构，有助于提高设计和施工的效率和准确性。
线面分析法的重要性VS线面分析法的应用范围线面分析法广泛应用于建筑、工程、设计和其他领域中，用于分析和解读各种类型的图纸和设计文件。
无论是房屋、商业建筑还是城市规划等项目，线面分析法都可以帮助设计师和工程师更好地理解和评估设计方案的质量和可行性。
02线面分析法的基本概念在平面内，把无限长的某一直线段作为单位长度，沿着某个直线方向无限延伸，即得到直线。
根据直线的方向，直线分为水平直线和斜直线。
在平面内，把长度有限的某一直线段作为单位长度，沿着某个曲线形状的轨迹进行延伸，即得到曲线。
根据形成方式，曲线分为规则曲线和不规则曲线。
直线曲线平面在空间中，把一个具有长、宽和高三要素的封闭部分作为单位面积，沿着某个平面的方向无限延伸，即得到平面。
根据平面的形状，平面分为矩形平面、圆形平面和不规则平面。
曲面在空间中，把长度有限、宽度有限的某一直线段作为单位面积，沿着某个曲面的方向进行延伸，即得到曲面。
根据形成方式，曲面分为规则曲面和不规则曲面。
将直线与平面或曲面相结合，形成一种新的形态。
根据结合方式，线面结合分为垂直结合、水平结合和斜结合。
将直线与平面或曲面分离开来，形成两种不同的形态。
根据分离方式，线面分离分为完全分离和部分分离。
线面结合的定义及分类线面分离线面结合03线面分析法的基本步骤观察图像首先需要仔细观察图像，了解图像的基本特征和内容。
浅谈线面分析法在《机械制图》课程教学中的应用在中等职业教育机电专业课程中，《机械制图》是专业基础课程之一。
学生在《机械制图》课程的学习过程中，需要熟练掌握读图、制图的基础知识和基本技能。
尤其要掌握复杂组合体的读图、画图方法。
在此，我们通过比较分析看组合体视图的基本方法，重点介绍如何指导学生运用线面分析法读图、画图及检查视图。
一、线面分析法的应用特征《机械制图》中看组合体视图的基本方法有两种：一是形体分析法，二是线面分析法。
形体分析法一般用以分析以叠加类为主的组合体结构，但是对于一些比较复杂的物体，如切割形式的组合体，由于切割所出现了面与面的交线，直接按形体分析法来读图和画图时会产生一定困难。
而如果采用线面分析法，我们通过对截切面的形状及其相互关系进行分析，非常有利于正确的读图、画图，特别有利于准确的读图。

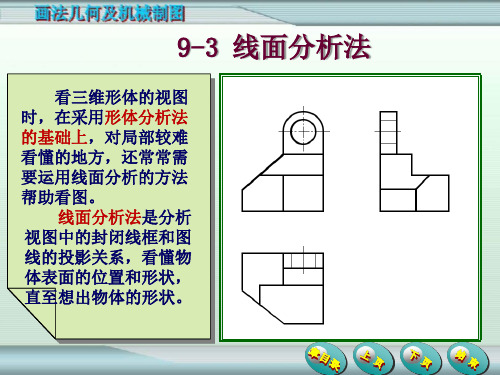

线面分析法是指对组合体内外表面的构成进行分析，运用线、面投影理论分析面的投影特点，确定组合体的空间形状和相对位置，并结合各交线的空间形状及相对位置，想象组合体的形状。
线面分析法是研究实物形状与视图关系的一个重要分析方法。
它和形体分析法互为条件、紧密联系，在实际运用中各有所长、相互补充。
因此，我们在教学实践中，要将两种方法有效地结合起来，灵活运用线面分析法读图和画图，可以达到良好的教学效果。
二、线面分析法的应用示例在《机械制图》课程中，线面分析法主要应用在以下几个方面：一是平面体和曲面体，被平面切割的切割体及平曲相贯体的读图及画图；二是斜放的组合体以及组合体上倾斜部分的读图及画图；三是组合体的投影视图检查等。
在比较复杂的组合体读图过程中，我们对形体的划分以及表面形状的判断，如果运用形体分析和线面分析相结合的方法，可以达到良好的教学效果。

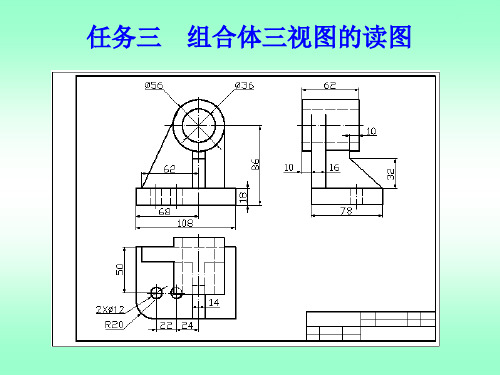

现在示例如下：1.读组合体视图中等职业学校的学生在刚刚学习制图时，面对比较复杂的组合体投影图时，往往感到难以下手。
此时，告诉学生，只要抓住几个可见的主要面形进行分析，通过先假定、后验证、边分析、边想象的方法，确定它们的形状及其在物体上的位置，就可以读懂此类图。
