015020020030040050060080100125150200250300无B一、主要技术参数1．适用口径：DN15-DN300,其它口径协议供货。
适用介质:气体、蒸汽、液体。
2．环境条件：环境温度:（—30~+70)℃/（—20~+60℃液晶显示）。
相对湿度：5%~90% 大气压力：(86～106)kPa。
介质温度：（—50～+250）℃，（-50～+350) ℃。
3．供电电源：ａ）三线制:（1）采用外电源时：12~24VDC/30mA（—20%~+15％），无输出可低至9V.（2）电池供电时（可选项）：锂电池3.6V(2—13Ah)/0.3mA。
b)二线制：12~24VDC/4-20mA（-20%~+15％)。
4．输出信号ａ）三线制：（1）脉冲输出：高电平≥8V（供电电压-1V)。
低电平〈0。
5V。
（2)含1K5上拉电阻的集电极开路输出。
（3）RS485通讯：仪表可配置RS485通讯接口。
通信距离≤1200mm。
b）二线制：（1) 二线4~20mA线性校正电流输出（24V时回路负载≤600Ω）。
（2）光隔离无修正原始脉冲输出：高电平≥5V（供电电压—1V）.（3）低电平<0.5V；含1K5上拉电阻的集电极开路输出。
需另供12V电源。
二、基本概述三线/二线制E系列显示电路是涡街流量计的新精简型电路,其放大电路为模拟式.可在常规的流量范围内准确测量气体、液体和蒸汽的流量.可由开关设定适应各种口径和各类测量介质。
数据后处理和信号远传电路分为三线制和二线制。
三线制可带RS485通讯，并可采用电池供电.二线制用4-20mA电流输出并可提供隔离的原始脉冲输出。
三、仪表接线仪表接线在放大板上，大端子为必用的主接线端子，小端子为附加功能接线的辅助端子。
（一)三线制电路接线(左侧3位吊框旋压式端子）POU：为脉冲输出端。
V+：为外接的12V~24VDC电源+端。
当V+和GND接外电源后电路工作（电池供电型则转入有电工作态),脉冲输出从POU引出。
本公司对本选型资料保留进一步修改的权利，如有改动恕不通知用户，不便之处，敬请谅解。
一、产品简介 ............................................................2二、特点 ................................................................2三、技术参数 ............................................................2四、测量原理 ............................................................2五、结构图及各种结构尺寸图 ..............................................4六、流量计的正确安装 ....................................................6七、电气接线 ............................................................9八、电流输出负载特性曲线 ................................................ 0九、流量计的显示及设置 .................................................. 0十、拆卸和重新装配 ...................................................... 3十一、维护及故障排除 .................................................... 3十二、流量测量范围表 .................................................... 4十三、选型表 ............................................................ 6十四、订货工况咨询表 .................................................... 7附录一、常用气体密度表................................................... 8附录二、饱和蒸汽密度表................................................... 9附录三、公称直径、外径、壁厚尺寸参考表.. (20)目 录HART总线协议功能● 可同屏显示温度、压力、瞬时流量百分比、瞬时流量值及累积流量，电池供电的可显示电池电量式中：f——柱体侧旋涡分离的频率（Hz） V——柱体流速（m/s） d——柱体迎流面宽度（m）；Sr——斯特劳哈尔数，是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数， Sr：0.17～0.18V/V=1-1.25d/D 故：f=SrV d=Sr=V(1-1.25d/D)dV 1f(1-1.25d/D)d 图 管道内的涡街此系列流量变送器的设计柱宽d与流通管直径D具有固定的比值，因此，流经管内的平均流速V与柱体流速V有固定的比值：由于上式中，d和D都是已知的结构尺寸，而Sr是常数，因此测得旋涡分离频率f，便测得了管内平均流速，从而测得流量Q：Q=3600f• （m 3/h）式中：f——变送器流通本体的流通面积（m2） ——变送器流通本体的平均流速（m/s） 旋涡交错分离，在柱体两侧及柱体后面的尾流中产生脉动的压力，设在柱体内部（或后面）的检测探头受到这种微小的脉动压力的作用，使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。
JS-300-0200-13 产品特性适用多种测量介质：液体、气体和蒸汽基于双探头抗振算法，可提供更优的抗振性能基于数字信号频谱分析技术，可提供更宽的测量范围和更优的测量精度智能的自诊断功能，可提示现场应用出错信息可选内置的温度、压力补偿型质量流量，节省现场安装成本简洁明了的显示界面，可显示流量、温度、压力等参数简单而人性化的参数设置，常用的功能设置均组合在一起以方便使用低功耗设计，可实现温、压补偿型两线制HART@4~20mA支持RS485-Modbus RTU和HART通讯注1：所述精度为流量计满足标准工作条件的测量精度。
产品性能描述222：所述精度为流量计满足标准工作条件的测量精度。
注□输出信号脉冲信号,高电平≥ 5V 低电平<1V，占空比为50% 4~20mA(HART@4~20mA)ModBus-RTU RS485□压力范围仪表可承受的最大压力有1.6MPa 、2.5MPa 、4.0MPa 、6.3MPa 。
□供电电源普通型HART 转换器200600电源电压（V ）负载电阻（Ω）温、压补偿型HART 转换器200600电源电压（V ）负载电阻（Ω））的振动实验；2）液体数据来自介质为水在常温常压（T=25℃，P=101.325Kpa）的振动实验。
产品规格描述流量计口径的选择流量计的口径选择取决于所需的最大体积流量Qvmax 。
为了充分利用流量范围，Qvmax 值不得小于所选口径的流量计的最大流量（RangMax ）的一半，但在需要的情况下可以是0.15倍的RangMax 。
线性流量范围的起始点是与雷诺数有关的。
若所需流量为标准流量或者质量流量，则必须首先将它的值转换为工作条件下相应的实际体积流量，然后从流量计范围表选择最为合适的流量计口径。
以下为进行口径选择时常用的计算公式。
1、 将标况密度（n ρ）转换成实际工况密度（ρ）101.3+P 273=n 101.3273+Tρρ⨯⨯2、将流量转换成实际体积流量（Qv ） 2.1 起始量为标况流量（Qn ）101.3273101.3273n TQv QnQn P ρρ+==⨯+ 2.2 起始量为质量流量（Qm ）QmQv=ρ3 运动粘度和动力粘度转换v=ηρ其中：ρ为工况密度3[/]kg m ，n ρ为标况密度3[/]kg m ，P 为工作条件下的压力[]Kpa ，T 为工作条件下的温度[]℃，Q v 为工作条件下的体积流量3[/]m h ，Q n 为标准条件下的体积流量3[/]m h ，Qm 为质量流量[/]kg h ，η为动力粘度[]Pas ，v 为运动粘度2[/]m s 。

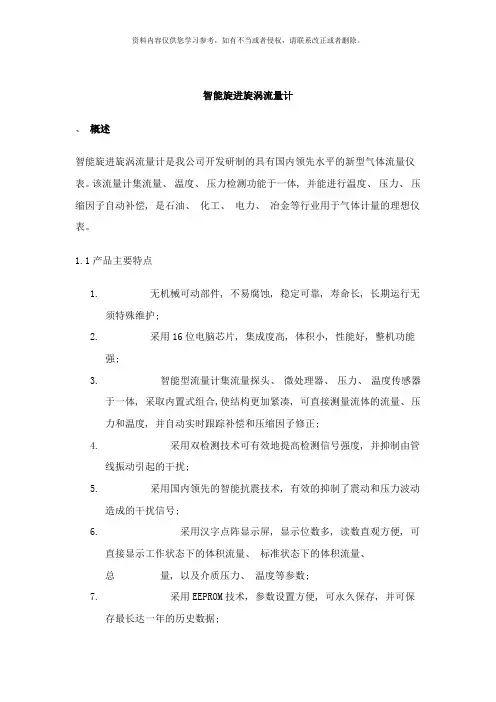

智能旋进旋涡流量计、概述智能旋进旋涡流量计是我公司开发研制的具有国内领先水平的新型气体流量仪表。
该流量计集流量、温度、压力检测功能于一体, 并能进行温度、压力、压缩因子自动补偿, 是石油、化工、电力、冶金等行业用于气体计量的理想仪表。
1.1产品主要特点1.无机械可动部件, 不易腐蚀, 稳定可靠, 寿命长, 长期运行无须特殊维护;2.采用16位电脑芯片, 集成度高, 体积小, 性能好, 整机功能强;3.智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑, 可直接测量流体的流量、压力和温度, 并自动实时跟踪补偿和压缩因子修正;4.采用双检测技术可有效地提高检测信号强度, 并抑制由管线振动引起的干扰;5.采用国内领先的智能抗震技术, 有效的抑制了震动和压力波动造成的干扰信号;6.采用汉字点阵显示屏, 显示位数多, 读数直观方便, 可直接显示工作状态下的体积流量、标准状态下的体积流量、总量, 以及介质压力、温度等参数;7.采用EEPROM技术, 参数设置方便, 可永久保存, 并可保存最长达一年的历史数据;8.转换器可输出频率脉冲、 4～20mA模拟信号, 并具有RS485接口, 可直接与微机联网, 传输距离可达1.2km;9.多物理量参数报警输出, 可由用户任选其中之一;10. 流量计表头可360度旋转, 安装使用简单方便;11. 配合本公司的FM型数据采集器, 可经过因特网或者电话网络进行远程数据传输12. 压力、温度信号为传感器输入方式, 互换性强;13. 整机功耗低, 可用内电池供电, 也可外接电源。
1.2主要用途智能旋进旋涡流量计可广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量, 是当前油田和城市天然气输配计量和贸易计量的首选产品。
二、结构与工作原理2.1流量计的主要结构流量计由以下七个基本部件组成( 图1) :1.旋涡发生体用铝合金制成, 具有一定角度的螺旋叶片, 它固定在壳体收缩段前部, 强迫流体产生强烈的漩涡流。
选型样本D184S035U02Field ITFV4000涡街流量计（TRIO_WIRL V）分体式，一体式FS4000旋进流量计（TRIO_WIRL S）分体式，一体式这类流量计可用于单相蒸汽、气体与液体的体积流量的测量，其流量范围广泛，且与介质的性质无关无运动部件，无磨损，免维护Ex-设计-II 2G EEx ia/ib IIC T4-II 2G EEx d [ib] IIC T6-II 3G EEx n [L] IIC T4安装与启动简便-简单地安装在管路中，并完成电气连接具有DSP技术的转换器-最新的数字过滤器技术，用于对极弱的信号进行可靠检测使用磁棒操作，无需打开外壳触点输出-可用作报警或脉冲输出可选的的一体式Pt100，用于温度监测或饱和蒸汽计算FS4000 需要很短的直管段2线一体设计仪表数字信号处理器转换器技术FV4000-VT4/VR4 / FS4000-ST4/SR4 D184S035U02工作原理涡街流量计涡街流量计基于卡门涡街原理。
介质流经旋涡发生体时，在其两侧交替地形成旋涡。
流动使这些旋涡形成涡街（卡门涡街），参见图1。
图1：FV4000的工作原理涡街产生的频率 f 与流速 v 成正比，而与旋涡发生体的宽度 d 成反比：Strouhal 数（St ）是一个无量纲的数字，说明了涡街流量测量的品质。
对于设计正确的旋涡发生体，Strouhal 数在很广的雷诺数 Re 范围内保持恒定（图2）。
图2：Strouhal 数与雷诺数的关系因此，涡街产生频率仅仅是流速的函数，而与介质密度及粘度无关。
由于涡街产生而带来的局部压力变化由压电传感器检测，并转换为电脉冲，其速率相应于产生的频率。
在转换器中对流量计传感器所产生的与流量成比例的频率信号进行处理。
涡街流量计起旋器使沿轴向进入的介质发生旋转。
在这种旋转的中心形成涡街锥，后者在逆流的作用下形成二次螺旋形旋转（图3）。
整流器压电传感器起旋器压电传感器旋涡发生体图3：FS4000的工作原理这种二次旋转的频率与流量成正比，如内部几何形状良好，则在很广的流量范围内呈线性。
