E+H涡街流量计选型

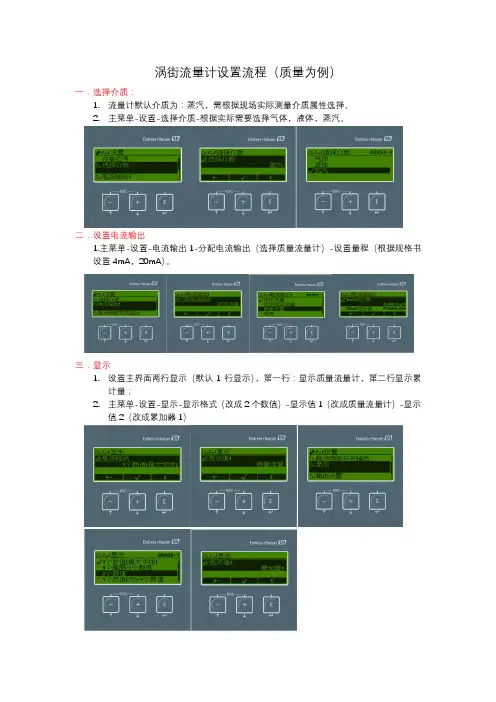

涡街流量计设置流程（质量为例）
一．选择介质：
1.流量计默认介质为：蒸汽，需根据现场实际测量介质属性选择。

2.主菜单-设置-选择介质-根据实际需要选择气体，液体，蒸汽。

二．设置电流输出
1.主菜单-设置-电流输出1-分配电流输出（选择质量流量计）-设置量程（根据规格书
设置4mA，20mA）。

三．显示
1.设置主界面两行显示（默认1行显示），第一行：显示质量流量计，第二行显示累
计量；
2.主菜单-设置-显示-显示格式（改成2个数值）-显示值1（改成质量流量计）-显示
值2（改成累加器1）
四．小信号切除
主菜单-设置-小信号切除-分配过程变量（质量流量计）
五．设置密度
1.根据涡街流量计选型不同，只选体积流量模式的仪表需要在仪表内部输出质量或标
立，需要在仪表内部手动输入密度进行补偿，该密度需要根据实际生产的温度和压力计算，输入到仪表内，如果测量介质密度变化很大，需要考虑上位机温压补偿。

2.针对质量输出（只输入一个密度）：主菜单-设置-高级设置-外部补偿-固定密度（指
的是工况的操作密度）；
3.针对标立（校正体积流量）输出（需要输入两个密度）：主菜单-设置-高级设置-介
质属性-参考密度（指的是标况的参考密度）；主菜单-设置-高级设置-外部补偿-固定密度（指的是工况的操作密度）；
工况密度：
参考密度：
六．累积量
累积量的设置在累加器内设置：
最终主界面：。

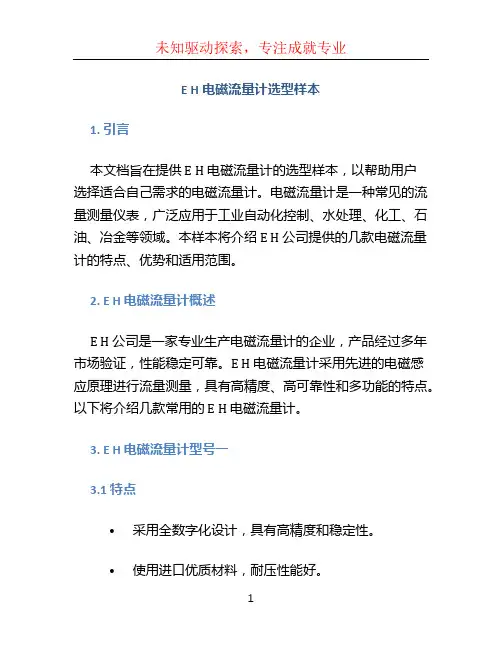

E H电磁流量计选型样本1. 引言本文档旨在提供 E H 电磁流量计的选型样本，以帮助用户选择适合自己需求的电磁流量计。

电磁流量计是一种常见的流量测量仪表，广泛应用于工业自动化控制、水处理、化工、石油、冶金等领域。

本样本将介绍 E H 公司提供的几款电磁流量计的特点、优势和适用范围。

2. E H 电磁流量计概述E H 公司是一家专业生产电磁流量计的企业，产品经过多年市场验证，性能稳定可靠。

E H 电磁流量计采用先进的电磁感应原理进行流量测量，具有高精度、高可靠性和多功能的特点。

以下将介绍几款常用的 E H 电磁流量计。

3. E H 电磁流量计型号一3.1 特点•采用全数字化设计，具有高精度和稳定性。

•使用进口优质材料，耐压性能好。

•动态范围广，适用于多种介质的流量测量。

•易于安装和维护，具有长寿命和可靠性。

3.2 优势•高灵敏度和快速响应，能对流速变化实时监测。

•具有自动修正和故障自检功能，提高使用可靠性。

•可选配多种信号输出方式，适应不同客户的需求。

•温度、压力、液位等环境参数变化对测量精度影响小。

3.3 适用范围•工业自动化领域，如化工、石油、冶金等。

•环保领域，如水处理、废水处理等。

•其他需要进行流量测量的场合。

4. E H 电磁流量计型号二4.1 特点•采用先进的数字修正技术，具有高精度的测量性能。

•结构设计紧凑，占用空间小。

•材料耐腐蚀，适用于各种腐蚀性介质的流量测量。

•具有通信功能，可与上位机实现数据传输和监控。

4.2 优势•体积小、重量轻，便于安装和维护。

•低功耗设计，延长电池寿命。

•高抗干扰能力，适应恶劣环境中的工作。

•支持多种测量单位切换，方便用户使用。

4.3 适用范围•化学工业，如酸碱液体的流量测量。

•燃料电池领域，如氢气和氧气的流量测量。

•其他需要进行小流量测量的场合。

5. 总结本文档介绍了 E H 公司提供的两款电磁流量计的特点、优势和适用范围。

根据不同的需求，用户可选择合适的型号进行流量测量。

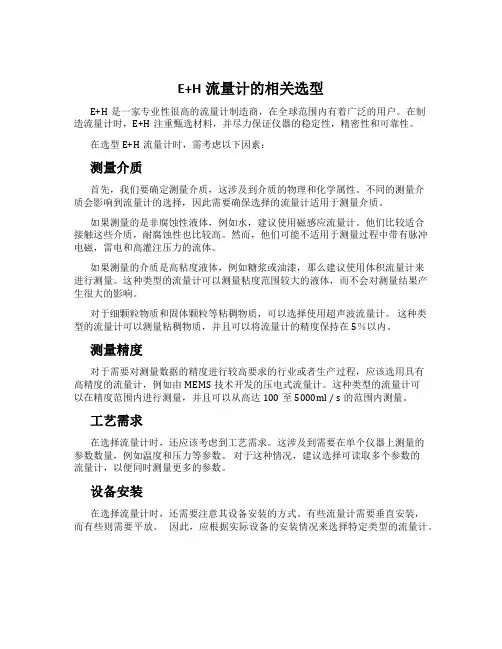

E+H流量计的相关选型E+H是一家专业性很高的流量计制造商，在全球范围内有着广泛的用户。

在制造流量计时，E+H注重甄选材料，并尽力保证仪器的稳定性，精密性和可靠性。

在选型E+H流量计时，需考虑以下因素：测量介质首先，我们要确定测量介质，这涉及到介质的物理和化学属性。

不同的测量介质会影响到流量计的选择，因此需要确保选择的流量计适用于测量介质。

如果测量的是非腐蚀性液体，例如水，建议使用磁感应流量计。

他们比较适合接触这些介质，耐腐蚀性也比较高。

然而，他们可能不适用于测量过程中带有脉冲电磁，雷电和高灌注压力的流体。

如果测量的介质是高粘度液体，例如糖浆或油漆，那么建议使用体积流量计来进行测量。

这种类型的流量计可以测量粘度范围较大的液体，而不会对测量结果产生很大的影响。

对于细颗粒物质和固体颗粒等粘稠物质，可以选择使用超声波流量计。

这种类型的流量计可以测量粘稠物质，并且可以将流量计的精度保持在5％以内。

测量精度对于需要对测量数据的精度进行较高要求的行业或者生产过程，应该选用具有高精度的流量计，例如由MEMS技术开发的压电式流量计。

这种类型的流量计可以在精度范围内进行测量，并且可以从高达100至5000ml / s的范围内测量。

工艺需求在选择流量计时，还应该考虑到工艺需求。

这涉及到需要在单个仪器上测量的参数数量，例如温度和压力等参数。

对于这种情况，建议选择可读取多个参数的流量计，以便同时测量更多的参数。

设备安装在选择流量计时，还需要注意其设备安装的方式。

有些流量计需要垂直安装，而有些则需要平放。

因此，应根据实际设备的安装情况来选择特定类型的流量计。

应用场景在选择特定类型的流量计时，应根据其所处的应用场景进行调整选择。

例如，在需要进行遥测监测的水处理或农业应用中，需要选择具有远程控制和数据传输功能的流量计。

总结E+H流量计是经过专业测试的仪器，被广泛应用于全球各种行业。

在考虑选型时，需要考虑介质，测量精度，工艺需求，设备安装以及应用场景等因素。

涡街流量计选型要点安全操作及保养规程一、涡街流量计选型要点1.流量计量范围：根据工艺流量的变化范围，选择合适的流量计量范围。

过小的范围会导致流量计不足以准确测量大流量，过大的范围则会降低测量精度。

2.测量介质：涡街流量计适用于各种液体和气体介质。

根据具体介质的性质，选择相应的流量计型号和材质。

3.压力等级：根据流体管道的工作压力选择相应的压力等级。

选型时应考虑工艺管道的压力波动和冲击。

4.温度范围：根据流体介质的温度，选择适宜的流量计温度范围，以确保流量计的正常工作。

5.材料选择：根据介质的侵蚀性和温度等因素，选择适合的材料，如不锈钢、碳钢等。

6.环境条件：选择涡街流量计应考虑环境条件，如防爆型、防护等级等。

二、涡街流量计安全操作规程1.安装前的准备工作：（1）检查涡街流量计的型号、规格、材质等是否与选型要求相符，确保流量计的可靠性。

（2）根据流量计的接口尺寸和管道尺寸，选择合适的法兰连接或螺纹连接。

（3）在安装前，清洁流量计和管道，确保管道内部没有杂质和沉积物。

2.安装过程：（1）根据涡街流量计的安装位置和管道流向，安装法兰或螺纹连接。

（2）安装时注意密封性能，使用合适的密封垫片和螺栓，确保连接牢固，并按照压力等级进行紧固。

（3）安装后，检查流量计与管道的连接是否牢固，避免泄漏。

3.调试与操作：（1）启动前，检查流量计的接线是否正确，控制系统是否正常。

（2）启动后，逐步打开阀门，使流体进入流量计，根据设定值进行调整。

（3）在操作过程中，注意观察流量计的显示，如有异常情况应及时处理。

4.维护与保养：（1）定期清洁：定期清洗涡街流量计和管道，清除管道内的杂质和沉积物。

（2）检查维修：定期检查流量计的阻塞物、磨损情况和电缆连接是否松动，如有问题及时维修或更换。

（3）校准与调整：定期对涡街流量计进行校准和调整，以确保流量计的准确性。

（4）防护措施：根据流量计的使用环境，进行相应的防护措施，如防腐蚀、防雨防尘等。

涡街流量计选型四大要点涡街流量计是一种常用的流量测量仪表，广泛应用于石化、化工、电力、冶金、水利、环保等领域。

因为不同的流量计具有不同的工作原理和性能特点，如何选型是一个比较重要的问题。

本文从涡街流量计的测量范围、精度、互换性和通信能力等方面，介绍了选型过程中需要考虑的四大要点。

1. 测量范围涡街流量计的测量范围是指器表能够测量的流量范围。

一般来说，涡街流量计的测量范围越宽，可以测量的流量越大，使用范围也就越广泛。

目前市面上可供选择的涡街流量计测量范围很广，从微小的液体流量到大型的流体输送管道，都有相应的流量计可供选择。

因此，在选型时需要根据实际的使用场景和需要测量的流量范围，选择测量范围适合的涡街流量计。

2. 精度涡街流量计的测量精度是指它能够测量的流量与真实流量之间的误差。

涡街流量计的精度与许多因素有关，如测量范围、温度、密度、粘度等。

一般情况下，涡街流量计的测量精度越高，使用效果越好，但对应的价格也越高。

在选型涡街流量计时需要根据实际需要和经济能力选择适当的精度。

3. 互换性互换性是指涡街流量计与其他符合标准的仪表能够互相替代使用。

涡街流量计的互换性是选型时需要考虑的一个重要因素。

如果涡街流量计在使用过程中需要更换或增加，则需要保证不同型号之间具有互换性，否则将会浪费很多时间和费用。

因此，在选型涡街流量计时，需要选择有较好互换性的产品。

4. 通信能力通信能力在当今的自动化控制系统中至关重要。

涡街流量计也不例外。

涡街流量计作为一种数字化仪表，在使用过程中，通信能力是它必须具备的功能之一，它可以将测量数据以数字信号的形式传递给计算机或其他控制系统。

在选型涡街流量计时，需要考虑涡街流量计的通信协议、通信接口等方面，以便将其与其他设备无缝连接起来。

总的来说，涡街流量计的选型与应用有很多方面需要考虑，例如测量范围、精度、互换性和通信能力等。

正确地选择涡街流量计对于保证生产过程的质量和安全具有非常重要的意义。

1．电磁流量计PROMAG50 2. 80F调试说明3．溶解氧COM223/COM253 4．CPM223/CPM253 ORP5.超声波测量仪FMU 23X6.压力变送器PMP717.在线测量浊度仪CUE21 8．在线COD测量仪9.雷达FMR245 10.继电器（模数转换）RTA42111.72F调试说明12.重锤料位计FMM5013.DTT31质量流量计PROMAG50 电磁流量计一、参数设置10W调试说明1.仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”Measuring Values2.按“+”或“-”,找到“Unit V olume Flow”，可用“+/-”键和“E”键确认体积流量单位，输入10，最后按“E”键确认；3.显示“Unit Volume Flow”，可用“+/-”键和“E”键确认质量流量单位；“m³/h”8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；“M³”10.“+”“-”同时按返回，再按“+”或“-”找到“Current Output ”按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；12.同时按“+”“-”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，将“On-value low flow cut off”设置小流量切除值，一般的设置范围为20mA对应值的1%到5%；80F调试说明4.仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”Measuring Values5.按“+”键两次出现“Quick Setup”，按“E”键进入，出现“Setup Commission”；No6.按“+”或“-”，输入80，最后按“E”键确认；7.重新出现Setup Commission”，按“+”键改为“Yes”，按“E”键确认；No8.显示“Language”选择语言为英语，按“E”键确认，如需选其它语言先用“+”“-”键选择再用“E”键确认；9.显示“Pre-setting”,按“E”键确认；“Act-setting”10.显示“Unit Mass Flow”，可用“+/-”键和“E”键确认质量流量单位；“Kg/h”8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；“Kg”9.“Configuration other Unit?”，可用“+/-”键和E键，选择“No”;10.“+”“-”同时按返回到“Quick Setup”菜单，再按“+”或“-”找到“Current Output 1”按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；12.按“E”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，将“Assign cutoff”选为“Mass flow”,按“E”键，在“On-value low flow cut off”设置小流量切除值，一般的设置范围为20mA对应值的1%到5%；Liquisys COM223/COM253溶解氧调试方法一、调试:(1) 操作说明 :下面对各个操作键进行说明：CAL键：标定，激活标定模式，标定菜单显示。

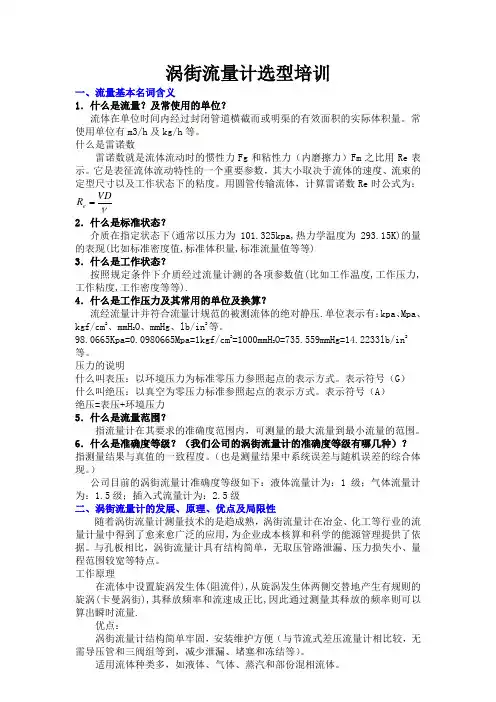

涡街流量计选型培训一、流量基本名词含义1．什么是流量？及常使用的单位？流体在单位时间内经过封闭管道横截而或明渠的有效面积的实际体积量。

常使用单位有m3/h 及kg/h 等。

什么是雷诺数雷诺数就是流体流动时的惯性力Fg 和粘性力（内磨擦力）Fm 之比用Re 表示。

它是表征流体流动特性的一个重要参数，其大小取决于流体的速度、流束的定型尺寸以及工作状态下的粘度。

用圆管传输流体，计算雷诺数Re 时公式为：νVD R e =2．什么是标准状态？介质在指定状态下(通常以压力为101.325kpa,热力学温度为293.15K)的量的表现(比如标准密度值,标准体积量,标准流量值等等) 3．什么是工作状态？按照规定条件下介质经过流量计测的各项参数值(比如工作温度,工作压力,工作粘度,工作密度等等).4．什么是工作压力及其常用的单位及换算？流经流量计并符合流量计规范的被测流体的绝对静压.单位表示有：kpa 、Mpa 、kgf/cm 2、mmH 2O 、mmHg 、lb/in 2等。

98.0665Kpa=0.0980665Mpa=1kgf/cm 2=1000mmH 2O=735.559mmHg=14.2233lb/in 2等。

压力的说明什么叫表压：以环境压力为标准零压力参照起点的表示方式。

表示符号（G ） 什么叫绝压：以真空为零压力标准参照起点的表示方式。

表示符号（A ） 绝压=表压+环境压力 5．什么是流量范围？指流量计在其要求的准确度范围内，可测量的最大流量到最小流量的范围。

6．什么是准确度等级？（我们公司的涡街流量计的准确度等级有哪几种）？ 指测量结果与真值的一致程度。

（也是测量结果中系统误差与随机误差的综合体现。

）公司目前的涡街流量计准确度等级如下：液体流量计为：1级；气体流量计为：1.5级；插入式流量计为：2.5级二、涡街流量计的发展、原理、优点及局限性随着涡街流量计测量技术的是趋成熟，涡街流量计在冶金、化工等行业的流量计量中得到了愈来愈广泛的应用，为企业成本核算和科学的能源管理提供了依据。

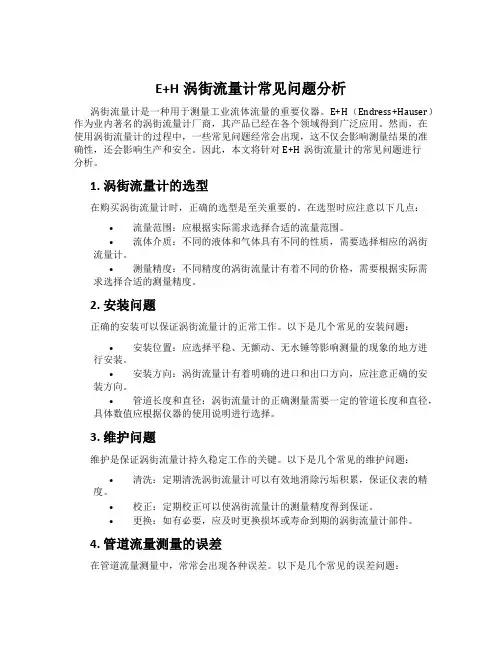

E+H涡街流量计常见问题分析涡街流量计是一种用于测量工业流体流量的重要仪器。

E+H（Endress+Hauser）作为业内著名的涡街流量计厂商，其产品已经在各个领域得到广泛应用。

然而，在使用涡街流量计的过程中，一些常见问题经常会出现，这不仅会影响测量结果的准确性，还会影响生产和安全。

因此，本文将针对E+H涡街流量计的常见问题进行分析。

1. 涡街流量计的选型在购买涡街流量计时，正确的选型是至关重要的。

在选型时应注意以下几点：•流量范围：应根据实际需求选择合适的流量范围。

•流体介质：不同的液体和气体具有不同的性质，需要选择相应的涡街流量计。

•测量精度：不同精度的涡街流量计有着不同的价格，需要根据实际需求选择合适的测量精度。

2. 安装问题正确的安装可以保证涡街流量计的正常工作。

以下是几个常见的安装问题：•安装位置：应选择平稳、无颤动、无水锤等影响测量的现象的地方进行安装。

•安装方向：涡街流量计有着明确的进口和出口方向，应注意正确的安装方向。

•管道长度和直径：涡街流量计的正确测量需要一定的管道长度和直径，具体数值应根据仪器的使用说明进行选择。

3. 维护问题维护是保证涡街流量计持久稳定工作的关键。

以下是几个常见的维护问题：•清洗：定期清洗涡街流量计可以有效地消除污垢积累，保证仪表的精度。

•校正：定期校正可以使涡街流量计的测量精度得到保证。

•更换：如有必要，应及时更换损坏或寿命到期的涡街流量计部件。

4. 管道流量测量的误差在管道流量测量中，常常会出现各种误差。

以下是几个常见的误差问题：•零点漂移：由气压、温度、湿度等环境因素引起的误差。

•角度偏移：由于安装不正确等原因导致的角度偏移误差。

•延迟响应：由于管道内的流体惯性等因素导致的响应反应滞后误差。

以上误差问题均可以通过定期维护和校正来减小或消除。

同时，也应注意正确的选型和安装，以避免误差的出现。

5. 其他问题除上述问题外，还有一些与使用环境和使用方式有关的问题需要注意：•温度和压力：涡街流量计的使用温度和压力范围是有限的，超出范围会影响测量准确性，甚至严重损坏仪器。

涡街流量计？的选型流量仪表是过程自动化仪表与装置中的大类仪表之一，它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是进展工农业生产，节省能源，改进产品质量，提高经济效益和管理水平的紧要工具在国民经济中占有紧要的地位。

在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化掌控系统的检测仪表和测量物料数量的总量表。

没有一种十全十美的流量计，各类仪表都有各自的特点，选型的目的就是在浩繁的品种中扬长避短选择自身合适的流量计仪表。

流量仪表（流量计）的选型对仪表能否成功使用往往起着很紧要的作用，由于被测对象的多而杂情形以及仪表品种繁多、性能指标各使得仪表的选型感到困难。

（一）涡街流量计的一般选型：可以从五个方面进行考虑，这五个方面为流量计仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。

五个方面的认真因素如下：1、仪表性能方面：精准度、重复性、线性度、范围度、流量范围、信号输出特性、响应时间、压力损失等；2、流体特性方面：温度、压力、密度、粘度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、声速、导热系数、比热容，等熵指数；3、安装条件方面：管道布置方向，流动方向，检测件上下游侧直管段长度、管道口径，维护和修理空间、电源、接地、辅佑襄助设备（过滤器、消气器）、安装、等；4、环境条件方面：环境温度、湿度、电磁干扰、安全性、防爆、管道振动等；5、经济因素方面：仪表购置费、安装费、运行费、校验费、维护和修理费、仪表使用寿命、备品备件等。

（二）涡轮番量计选型步骤如下：1、依据流体种类及五个方面考虑因素初选可用仪表类型（要有几种类型以便进行选择）；2、对初选类型进行资料及价格信息的收集，为深入的分析比较准备条件；3、采纳淘汰法渐渐集中到1～2种类型，对五个方面因素要反复比较分析终确定预选目标。

标签:流量计。

涡街流量计的使用说明及选型1、涡街流量计与孔板流量计目前的技术水平涡街流量主的基本结构由涡街发生体、检测元件、信号处理放大电路组成，目前对于涡街发生体的研究已达到相当完善的程度，以三角型发生体为最佳型体，检测元件有热敏电阻、应变片、压电晶体、差动电容、超声波等。

信号处理部分有许多已微机化。

涡街流量计具有安装方便（可直接在管道上安装）、体积小、互换性强、长期运行精度高，可适用于大多数液体、气体和蒸气测量。

目前世界市场的涡街流量计的销售额每年递增30%左右。

目前,孔板流量计的技术发展水平仍以确定的经验公式为基础，1980年国际标准化组织将R541与R781两个标准合并成标准ISO5167（1980）。

孔板节流装置由于结构简单，造价低、可靠等优点，它几乎适用于所有介质测量，而与之配套的差压变送器发展迅速，使其本身具有的不足得以弥补。

2、涡街流量计与孔板流量计综合性能评价孔板流量计（简称孔板）由节流件取压装置和差压变送器组成，导压管对于易冻的场所需要有伴热措施，一个流量测量回路静密封点为20个左右，使用中存在如下问题：易冻、易堵、易漏、伴热容易造成差压变送器器件老化、某些场合导压管需加隔离液，由于伴热或工艺操作不稳，正、负导压管隔离液液线常常不等，产生液柱差，使流量指示不准。

以上都会使流量系数发生变化，测量精度降低,管缩短导压管把差压变送器直接安装在管道上，但仍有流动的死区。

涡街流量计（简称涡街）只有3个静密封点，不易泄漏，没有流动的死区，不需伴热保温，不受流体重度、温度、压力、和粘度等影响，流量系数长期不变。

但涡街在有振动场合使用时，会使流量测量不准。

目前，市场上已推出抗振型的涡街，来克服振动对流量测量不准的影响。

（1）初步投资一台进口涡街大约2万元人民币（DN15-DN50），而一台节流装置包括差压变送器、孔板及法兰、导压管、阀门、保温箱或保护箱也需1.5万元人民币，从长远观点看、采用涡街仍然是合算的。

EH恩德斯豪斯涡街流量计调校方法E+H恩德斯豪斯涡街流量计调校方法涡街流量计是一种比较先进的智能化仪表，主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等。

恩德斯豪斯涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

无可动机械零件，因此可靠性高,维护量小。

仪表参数能长期稳定。

有模拟标准信号,也有数字脉冲信号输出,容易与PLC、DCS等控制系统配套使用。

F200 涡街流量计E+H恩德斯豪斯总经销.针对一些问题的出现，涡街流量计需要进行调校。

例如指示长期不准或者完全无指示;指示大范围波动，无法读数;指示不回零;小流量时无指示;流量变化时指示变化跟不上等等情况。

以下来介绍一些有关涡街流量计的一些调校方法。

1、选型方面的问题。

恩德斯豪斯涡街流量计的传感器在口径选型上或者在设计选型之后由于工艺条件变动，使得选择大了—个规格，实际选型应选择尽可能小的口径，以提高测量精度。

比如，一条涡街管线设计上供几个设备使用，由于工艺部分设备有时候不使用，造成目前实际使用流量减小，实际使用造成原设计选型口径过大，相当于提高了可测的流量下限，工艺管道小流量时指示无法保证，流量大时还可以使用，因为如果要重新改造有时候难度太大。

2、参数整定方向的原因。

由于参数错误，导致仪表指示有误.参数错误使得二次仪表满度频率计算错误。

满度频率相差不多的使得指示长期不准，实际满度频率大干计算的满度频率的使得指示大范围波动，无法读数，而资料上参数的不一致性又影响了参数的最终确定，最终通过重新标定结合相互比较确定了参数，解决了这一问题。

3、安装方面的问题。

主要是传感器前面的直管段长度不够，影响测量精度。

4、线路连接问题。

部分回路表面上看线路连接很好，仔细检查，有的接头实际已松动造成回路中断，有的接头虽连接很紧但由于副线问题紧固螺钉却紧固在了线皮上，也使得回路中断。

恩德斯豪斯涡街流量计常遇到的问题也就这几个，当大家都了解后，恩德斯豪斯涡街流量计会变得不再神秘难懂。

ＰｒｏｍａｓｓＦ应用ＰｒｏｍａｓｓＭ应用焊接式传感器应用领域气体丁烷燃料油和汽油动物油硅油苯甲烷钛材光气植物油蕃茄酱醋科氏力质量流量测量系统Ｐｒｏｍａｓｓ８０／８３Ｆ可用于液体和气体流量测量特点应用广泛公称直径ＤＮ８．．．１００一体化设计测量不受介质特性影响符合３Ａ认证保证产品质量铝或不锈钢ＩＰ６７ＩＰ６７操作时无须打开外壳可以和多种过程控制系统相连的通信接口ＰＲＯＦＩＢＵＳ－ＰＡ／－ＤＰ防爆认证ＦＭ多功能质量流量温度精度高Ｐｒｏｍａｓｓ８０：０．１０％当质量流量增加时Ａ－Ｂ通过入口和出口的电磁式相位传感器就可以测量管子的振动相位利用科氏力原理测得的质量流量与流体温度压力电导率及流量特性无关振动频率随流体的密度变化而变化由此可得对应的密度输出信号测量系统测量系统由一台变送器和一台传感器组成变送器和传感器组成一个整体的机械单元变送器和传感器被分开安装变送器Ｐｒｏｍａｓｓ８０ＰｒｏｍａｓｓＦＰｒｏｍａｓｓＡ（见有关资料）见有关资料ＰｒｏｍａｓｓＨ（）可达２００第二容室耐压高测量管材质单管系统用于小流量测量压损小测量管材质单直管型卫生型设计安装方便输入测量变量与测量管振动的相位差成比例流体密度利用温度传感器测量气体测量范围用以下公式计算满量程值（Ｇ）＝操作条件下的气体密度［ｋｇ／ｍ］３气体计算实例传感器类型ＤＮ５０密度为６０．３ｋｇ／ｍ（在２０５０ｂａｒ条件下最大满量程值推荐测量范围见Ｐ１５流量限值量程比大于１０００：１正确记录状态输入Ｕ＝３．．．３０ＶＤＣ累积量复位故障信息复位仅指Ｐｒｏｍａｓｓ８３有源／无源可选分辨率Ａ有源Ｒｉ０／４．．．２０ｍＡ１５０Ｕ＝３０ＶＤＣ输入信号ｉｏｕｔｍａｘ满量程值范围．．．ｍｍｍａｘ（Ｇ）ｍｍａｘ（Ｆ）（＝＝＝１６０ｋｇ／ｍ３１６０ｋｇ／ｍ３７００００ｋｇ／ｈ（Ｇ）１６０ｋｇ／ｍ３电气隔离输入输出输出信号Ｐｒｏｍａｓｓ８０Ｐｒｏｍａｓｓ８３电流输出电流输出有源／无源可选时间常数可选满量程值可选０．００５％ｏ．ｒ．／０．５有源ＲＲ２５０无源ｍａｘ．３０ＶＤＣ１５０集电极开路２５０ｍＡ频率输出开关比１脉冲输出最大脉冲宽度可调最大脉冲频率可选有源／无源可选时间常数可选满量程值可选０．００５％ｏ．ｒ．／０．５有源ＲＲ无源ｍａｘ．３０ＶＤＣ１５０电气隔离２４ＶＤＲ集电极开路２５０ｍＡ满量程频率２．．．１００００Ｈｚ（ｆ＝１２５００Ｈｚ）１脉冲值和脉冲极性可选０．０５．．．２ｓ１／（２开关比１：１ＬＬｉｍａｘＬＬｉＬｍａｘＣＣ电流输出脉冲／频率输出状态输出继电器输出Ｐｒｏｍａｓｓ８０集电极开路电气隔离故障信息ＥＰＤ流向Ｐｒｏｍａｓｓ８３常闭（ＮＣ）或常开（ＮＯ）触点可选（默认值继电器２＝ＮＣ）ｍａｘ．３０Ｖ／０．５ＡＡＣ故障信息流向Ｃ小流量切除小流量切除开关点可选Ａ＝Ａ向视图Ｂ＝Ｂ向视图ａ供电电缆２０．．．５５ＶＡＣＬ１对ＡＣＮ对ＡＣ端子Ｎｏｓ．２０－２７Ｐｒｏｍａｓｓ８０端子分配端子号也可以是可变的可作为附件订货输入／输出频率输出Ｅｘｉ频率输出Ｅｘｉ电流输出Ｅｘｉ有源ＨＡＲＴ电流输出ＨＡＲＴ电流输出ＨＡＲＴ基金会现场总线电气连接电源８５．．．２６０ＶＡＣ４５．．．６５Ｈｚ１６．．．６２ＶＤＣ接地无要求电缆规格０．３８ｍｍＰＶＣ护套总屏分屏电缆／ｋｍ芯／屏蔽层４２０ｐＦ／ｍｍａｘ．２０ｍ＋１０５ＥＮ６１３２６规定的ＥＭＣ要求及ＮＡＭＵＲ的建议ＮＥ２１２在有强烈电子干扰区域内包括传感器包括传感器ｍａｘ．１３．５Ａ（ｍａｘ．３Ａ（电源故障仅指Ｐｒｏｍａｓｓ８３公称直径标定因子电缆入口电源和信号电缆电缆入口Ｍ２０电缆连接头／＂ＮＰＴ电缆入口Ｍ２０电缆连接头／＂ＮＰＴｇｒｙ＝灰色ｙｅｌ＝黄色ｗｈｔ＝白色计算实例液体Ｐｒｏｍａｓｓ８３Ｆ／ＤＮ２５，流量测量值＝８０００ｋｇ／ｈ最大测量误差０．１０％１００］％最大测量误差０．１０％标定系统遵循各国自定的规范现场密度标定最大测量误差下列值指脉冲／频率输出电流输出的附加误差５液体［（零点稳定性／测量值）［（零点稳定性／测量值）气体［（零点稳定性／测量值）液体［（零点稳定性／测量值）［（零点稳定性／测量值）［（零点稳定性／测量值）０．１１１％重复性流量测量流体［／１００］％液体ｏ．ｒ＝满量程读数的零点稳定性质量流量流量测量值＝８０００ｋｇ／ｈ密度测量ＰｒｏｍａｓｓＦ０．０００２５ｇ／ｃｃＰｒｏｍａｓｓＭ０．０００５ｇ／ｃｃ温度测量ＰｒｏｍａｓｓＦ，Ｍ０．２５０．００２５）１２气体［／１００］％ＰｒｏｍａｓｓＦ０．０５％（零点稳定性／测量值）［／１００］％重复性０．０５％（零点稳定性／测量值）液体可选标定范围５．．．８０ＰｒｏｍａｓｓＦ０．０００５ｇ／ｃｃＰｒｏｍａｓｓＭ０．００１０ｇ／ｃｃ温度ＰｒｏｍａｓｓＦＴ（Ｔ＝流体温度Ｐｒｏｍａｓｓ８０／８３Ｆ，Ｍ／ＤＮ２５）ｏ．ｒ．重复性０．０５％１２８０００ｋｇ／ｈ０．９ｋｇ／ｈ０．０５５６％介质温度影响当零点校正时的温度和过程温度不同时ＰｒｏｍａｓｓＦ，Ｍ的测量误差为满量程值的介质压力影响当标定压力和过程压力不同时安装仪表的容器型结构能克服外力的影响确保测量不受管道振动影响只要不产生气蚀现象弯通但流量计最好远离大的干扰源测量管内有空气或夹带气体时应避免以下安装位置流量计安装在管道的最高点安装位置正确的安装方法如下图所示以防止测量管被抽空如批量控制２＝传感器尺寸见表４＝阀限流孔板直径安装位置最佳安装方式为竖直安装这样可使夹带的固体颗粒下沉测量管内流体可全部排空ＰｒｏｍａｓｓＦ和ＰｒｏｍａｓｓＭ的测量管必须水平安装图２注意因此水平安装时（见说明）ａ不适用于有固体颗粒的流体以免气体积聚流体温度／安装位置为了确保变送器的安装环境温度在－２０范围以内竖直管道如图３安装竖直管道如图２安装在下列特殊情况下需要进行零点校正在低流速时在极端的过程或操作条件下只有在测量管内充满流体才可以进行零点校正阀１有泵压时的零点校正无泵压时的零点校正保温伴热有些测量介质可使用必要的保温材料进行隔热也可用铜管通热水或蒸汽对传感器进行伴热保温夹套可作为附件订货流量计的电子元件不能过热分离型传感器和变送器壳体之间的连接部件不需要保温见Ｐ１３说明进口和出口直管段连接电缆长度分离型系统压力因为气蚀现象会影响测量管的振动液体沸点低溶剂时确保压力不低于蒸汽压确保液体不产生汽化避免抽真空竖直管道的最低点处介质温度范围传感器ＰｒｏｍａｓｓＭ：－５０．．．＋１５０ＰｒｏｍａｓｓＦ氟化橡胶－１５．．．＋２００ＥＰＤＭ－４０．．．＋１６０ＤＩＮＰＮ１６．．．１００／ＡＮＳＩＣｌ１５０Ｃｌ６００／ＪＩＳ１０Ｋ４０Ｋ法兰Ｃｌ３００２０Ｋ６３ＫＰｒｏｍａｓｓＭ：连接件ｍａｘ．３５０ｂａｒ第二容室压力范围ＰｒｏｍａｓｓＦ４０ｂａｒ或６００ｐｓｉ２５ｂａｒ或３７５ｐｓｉ１６ｂａｒ或２５０ｐｓｉ１００ｂａｒ或１５００ｐｓｉ注意测量管有可能破损我们推荐使用第二容室带压力检测接口的传感器在测量管破损时第二容室内积聚的流体可以被导出也可用在气体循环或检测场合Ｐ４２ａ介质压力范围ＰｒｏｍａｓｓＦ：操作条件环境温度范围－２０．．．＋６０变送器）在阴暗处安装尤其是在气候温暖的地区－４０．．．＋８０最适宜）ＩＰ６７变送器和传感器符合ＩＥＣ６８－２－３１加速度可达１ｇ，１０．．．１５０ＨｚＥＭＣ过程条件测量范围见Ｐ４最大允许满量程值表在许多应用中，最大满量程值的２０．．．５０％较为理想选择较低的满量程值，例如带固体颗粒的流体１ｍ／ｓ对于气体测量应遵循以下原则测量管内的流体流速不应超过声速的一半见Ｐ４公式压力损失流量计的压损与流体特性和流量有关雷诺数ＰｒｏｍａｓｓＦ压损系数水的压损图Ｒｅ２３００１Ｒｅ２３００ｄｐ＝Ｋｐ＝Ｋ１ｐ＝压损［ｍｂａｒ］气体压损计算使用Ｒｅ＝流体密度［ｋｇ／ｍ］ｄ＝测量管内径［ｍ］Ｋ．．．Ｋ２＝常数３１２．００２６．００５１．２０ＤＮ８ＤＮ１５ＤＮ２５ＤＮ４０ＤＮ５０ＤＮ８０ＤＮ１００ＤＮ１５０ＰｒｏｍａｓｓＭ压损系数８．６５．３５．８４．５１．４８．９水的压损图１ＰｒｏｍａｓｓＭ２ＰｒｏｍａｓｓＭ机械结构设计／尺寸尺寸非危险区和ＩＩ３Ｇ／２区墙装式外壳尺寸尺寸１１８．５１３７．５相同公称直径的一体化型尺寸分离耐热型（型）２５法兰）１．４４０４／３１６Ｌ１无哈氏Ｃ－２２ＤＮ５０８０１００１５０２Ａ４２４５０５５７１７４０Ｂ２８３３０５３２４３６２Ｃ１４１２００２４７３７８Ｇ１８０２１５２５０３４５Ｌ７２４８７５１１２８１４１０Ｎ４２２８８２２２６Ｓ２６２８３０３６ＬＫ１３５１７０２００２８０Ｕ５４．５８１．７１０６．３１５７．１ｄｉ２６．００４０．５０５１．２０６８．９０８３３１６８８１．４４０４／３１６Ｌ１无哈氏Ｃ－２２ＤＮ８１５２５４０５０８０１００１５０２ＰｒｏｍａｓｓＦ尺寸ＤＩＮＪＩＳ３．５１５０３００６００１无哈氏Ｃ－２２１１１）８１５２５４０５０８０１００１５０１１．４４０４／３１６Ｌ１无哈氏Ｃ－２２ＤＮ８１５２５４０５０８０１００１５０２Ａ３４１３４１３４１３７６４２４５０５５７１７４０Ｂ２６６２６６２６６２７１２８３３０５３２４３６２Ｃ７５７５７５１０５１４１２００２４７３７８Ｇ１０５１０５１４０１７０１９５２３０２６５３５５Ｌ４００４２０４７０５９０７４０８８５１１２８１４５０Ｎ４１４４２２３０１４４１８４４２６８２６８Ｓ２０２０２４２６２８３２３６４４ＬＫ７５７５１００１２５１４５１８０２１０２９０Ｕ１７．３１７．３２８．５４２．５５３．９８０．９１０４．３１５４．０ｄｉ５．３５８．３０１２．００１７．６０２６．００４０．５０５１．２０６８．９０１２３３１０Ｋ２０Ｋ４０Ｋ６３Ｋ１２１２１２ＰｒｏｍａｓｓＦ尺寸３．５三夹头１１８５１ｍ３４１１０１１ＰｒｏｍａｓｓＦ尺寸卫生型接头３．５Ａ型ｍ３４６５ＰｒｏｍａｓｓＦ尺寸螺纹接头３．５３－Ａ型可选可选Ｒａ０．４ｍ／２４０ｇｒｉｔＰｒｏｍａｓｓＦ尺寸１．４４０４／３１６ＬＤＮ８１５２５４０５０８０１００Ａ３４１３４１３４１３７６４２４５０５５７１Ｂ２６６２６６２６６２７１２８３３０５３２４Ｃ７５７５７５１０５１４１２００２４７Ｇ５４５９７０８２９４１３３１５９Ｌ３８７４１８４５４５６０７２０９００１１２８Ｎ４９４１１９４９４９４９８１１８Ｓ１０１０１０１０１０１２１４ＬＫ３７４２５３６５７７１１２１３７Ｕ１０１６２６３８５０８１１００ｄｉ５．３５８．３０１２．００１７．６０２６．００４０．５０５１．２０ＩＳＯ２８５３连接０２８５３Ｇ１最大螺纹直径符合ＩＳＯ２８５３附件Ａ３－Ａ型可选可选Ｒａ０．４ｍ／２４０ｇｒｉｔ１１４５０．８ｇｒｉｔ４０６０９８ＰｒｏｍａｓｓＦ尺寸卫生型接头３．５ＰｒｏｍａｓｓＭ尺寸ＤＩＮＪＩＳ２５１２Ｎ４０１８１５２５４０５０８１５２５４０５０８０８１５３０１３０５３１２３３２３５１３０１３０５３１２３３２３５１３８５３０１３０５２６６２６８２７２２８３２９３２６６２６８２７２２８３２９３３０９２６６２６８３５３７４０４９５８３５３７４０４９５８７６３５３７９５９５１１５１５０１６５９５９５１１５１５０１６５２００１１５１１５３７０４０４４４０５５０７１５３７０４０４４４０５５０７１５８４０４４０４４０４１４４１４４１４４１８４１８４１４４１４４１４４１８４１８８１８４１４４１４１６１６１８１８２０１６１６１８１８２０２４１８１８６５６５８５１１０１２５６５６５８５１１０１２５１６０８５８５１６．１１６．１２８．５４３．１５４．５１７．３１７．３２８．５４３．１５４．５８２．５２８．５２８．５５．５３８．５５１１．３８１７．０７２５．６０５．５３８．５５１１．３８１７．０７２５．６０３８．４６５．５３８．５５１２５１２Ｎ／１００１１５０法兰ＡＮＳＩＢ１６．５／ＣＩ１５０３００６００１０Ｋ５０８０３５１３８５２９３３０９４９．２５５８１５５１８５７１５８３２１６１８１２０１５０２５．６０３８．４６５０８０１０Ｋ１．４４０４／３１６Ｌ３１６Ｌ３１６ＬＰｒｏｍａｓｓＭ尺寸三夹头ＰｒｏｍａｓｓＭ尺寸卫生型接头１．４４０４／３１６ＬＤＮＡＢＣＧＬＵｄｉ８１５２５４０５０８０３０１３０５３１２３３２３５１３８５２６６２６８２７２２８３２９３３０９３５３７４０４９５８７６Ｒｄ３４／＂Ｒｄ５２／＂Ｒｄ７８／＂１１１１１８６６６４３６７３９８４３４５６０７２０８１５１６１６２６３８５０８１５．５３８．５５１１．３８１７．０７２５．６０３８．４６３－Ａ型可选（Ｒａｍ／１５０ｇｒｉｔ）ＰｒｏｍａｓｓＭ尺寸螺纹接头１．４４０４／３１６ＬＤＮＡＢＣＧＬＵｄｉ８１５２５４０５０８０３０１３０５３１２３３２３５１３８５２６６２６８２７２２８３２９３３０９３５３７４０４９５８７６Ｒｄ２８／＂Ｒｄ５２／＂Ｒｄ７８／＂８８６６６４３６７３９８４３４５６０７２０８１５１０１６２６３８５０８１５．５３８．５５１１．３８１７．０７２５．６０３８．４６３－Ａ型可选（Ｒａｍ／１５０ｇｒｉｔ）ＰｒｏｍａｓｓＭ尺寸１．４４０４／３１６Ｌ１１３－Ａ型可选（Ｒａｍ／１５０ｇｒｉｔ）ＰｒｏｍａｓｓＭ尺寸螺纹接头１．４４０４／３１６ＬＤＮＡＢＣＧ１）ＬＵｄｉ８１５２５４０５０８０３０１３０５３１２３３２３５１３８５２６６２６８２７２２８３２９３３０９３５３７４０４９５８７６３７．１３５２．６８６４．１６９１．１９３７．１３３７．１３３６７３９８４３４５６０７２０８１５２２．６２２．６２２．６３５．６４８．６７２．９５．５３８．５５１１．３８１７．０７２５．６０３８．４６１）最大螺纹直径符合ＩＳＯ２８５３附件Ａ３－Ａ型可选（ＲａＰｒｏｍａｓｓＭ尺寸卫生型接头１．４４０４／３１６ＬＤＮＡＢＣＧＬＵｄｉ８１５２５４０５０８０３０１３０５３１２３３２３５１３８５２６６２６８２７２２８３２９３３０９３５３７４０４９５８７６Ｒｄ４０／＂Ｒｄ４０／＂Ｒｄ７０／＂６６６６６６３６７３９８４３４５６０７２０７９２２２．５２２．５２２．５３５．５４８．５７２．０５．５３８．５５１１．３８１７．０７２５．６０３８．４６３－Ａ型可选（Ｒａｍ／１５０ｇｒｉｔ）ＰｒｏｍａｓｓＭ尺寸ＮＰＴ／＂及Ｇ接头１３２８／＂３８１．４４０４＂＂１．４４０４ＰｒｏｍａｓｓＭ尺寸高压型／－１４ＵＮＦ内螺纹接头７８／＂ＳＷＡＧＥＬＯＫＰｒｏｍａｓｓＭ尺寸６６６内径高压型ＰｒｏｍａｓｓＦ尺寸清洗接头／第二容室监测８１５２５４０５０８０１００１５０８１５２５４０５０８０１０８１１０１３０１５５２２６２８０３４２４４０８５１００１１０１５５２１０２１０４７４７４７５２６４８６１００１２１４４．０４６．５５０．０５９．０６７．５８１．５／＂ＮＰＴ２１１１１１１１／＂ＮＰＴ／＂ＮＰＴ／＂ＮＰＴ／＂ＮＰＴ／＂ＮＰＴ／＂ＮＰＴ／＂ＮＰＴ２２２２２２２１１１１１１／＂／＂ＮＰＴ／＂ＮＰＴ／＂ＮＰＴ／＂ＮＰＴ／＂ＮＰＴ２２２２２２ＮＰＴ注意：第二容室充干燥氮气使用低压清洗５ｂａｒ重量见下表传感器墙装式变送器粉末压铸铝铸铝传感器外壳／容室外表耐酸碱ＤＮ８．．．５０ＳＳ１．４３０１／３０４ＰｒｏｍａｓｓＭ镀镍钢ＤＮ８０ＳＳ１．４３０１／３０４ＰｒｏｍａｓｓＦ过程连接法兰ＤＮ８．．．１５０ＳＳ１．４４０４／３１６ＬＤＩＮ／ＡＮＳＩ／ＪＩＳ法兰ＤＩＮ１１８６４－２卫生型接头ＤＩＮ１１８５１／ＳＭＳ１１４５螺纹连接ＩＳＯ２８５３／ＤＩＮ１１８６４－１三夹头ＳＳ１．４４０４／３１６Ｌ或钛材２级ＳＳ１．４４０４／３１６ＬＤＩＮ／ＡＮＳＩ／ＪＩＳＳＳ１．４４０４／３１６ＬＳＳ１．４４０４／３１６ＬＳＳ１．４４０４／３１６ＬＳＳ１．４４０４／３１６ＬＳＳ１．４４０１／３１６测量管ＤＮ８．．．１００ＳＳ１．４４０４／３１６ＬＤＮ８．．．８０ＰｒｏｍａｓｓＭ钛材９级ＤＮ８０ＰｒｏｍａｓｓＭ表中所列为一体化重量ＰｒｏｍａｓｓＦ／ＤＮ重量［ｋｇ］１１密封：ＰｒｏｍａｓｓＦ氟化橡胶硅树脂法兰连接１．４４０４／３１６Ｌ法兰连接１．４４０４／３１６ＬＰｒｏｍａｓｓＦＪＩＳＢ２２３８法兰材质哈氏Ｃ－２２ＶＣＯ过程连接接头材质卫生型连接接头材质三夹头过程连接该外夹头不在供货范围内螺纹连接接头材质ＰｒｏｍａｓｓＦ符合ＤＩＮ１１８６４－２１．４４０４／３１６Ｌ螺纹连接接头材质ＰｒｏｍａｓｓＭ符合ＤＩＮ２５０１法兰材质钛材２级ＰｒｏｍａｓｓＭ符合ＡＮＳＩＢ１６．５法兰材质钛材２级ＰｒｏｍａｓｓＭ符合ＪＩＳＢ２２３８法兰材质钛材２级ＰＶＤＦ法兰连接ＡＮＳＩＢ１６．５法兰材质ＶＣＯ过程连接接头材质接头材质卫生型连接１．４４０４／３１６Ｌ螺纹接头材质ＶＣＯ带／＂ＳＷＡＧＥＬＯＫ高压型过程连接３１３８２８螺纹接头材质负载限制取决于所用的外夹头材质特性ＰｒｏｍａｓｓＭ螺纹连接接头材质ＰｒｏｍａｓｓＭ符合ＤＩＮ１１８６４－２１．４４０４／３１６Ｌ螺纹连接接头材质过程连接ＰｒｏｍａｓｓＦ焊接式过程连接８－ＶＣＯ－４接头法兰ＡＮＳＩＢ１６．５三夹头ＤＩＮ１１８５１ＩＳＯ２８５３８－ＶＣＯ－４接头法兰ＡＮＳＩＢ１６．５三夹头ＤＩＮ１１８５１ＩＳＯ２８５３高压型／＂／＂ＮＰＴ。

涡街流量计的使用范围和选型
涡街流量计是一种常见的流量测量仪表，适用于各种工业领域中液体、气体和蒸汽的流量测量。

涡街流量计的使用范围很广泛，主要适用于以下领域：
1. 石油化工行业：用于测量石油、天然气、化工原料液体和气体的流量。

2. 电力行业：用于测量循环冷却水、高纯水和锅炉给水等介质的流量。

3. 城市供水：用于测量自来水、中水、污水等的流量。

4. 钢铁冶金行业：用于测量高温高压液体和气体的流量。

5. 环保行业：用于测量废水处理、烟气排放等液体和气体的流量。

6. 食品饮料行业：用于测量各类液体和气体的流量。

7. 化学药品行业：用于测量各种药品和化工原料液体的流量。

8. 制药行业：用于测量药品生产中的各种液体的流量。

在选型涡街流量计时，需要考虑以下因素：
1. 流量范围：根据实际测量流量的范围选择合适的型号和规格。

2. 介质特性：涡街流量计适用于各种液体和气体，但不同介质的特性可能有所不同，需选择适合的材质和结构。

3. 温度和压力：根据介质的温度和压力选择流量计的耐温和耐压能力。

4. 精度要求：根据流量测量的精度要求选择合适的型号和精度等级。

5. 环境条件：考虑流量计所处的环境条件，如可燃性气体、腐蚀性液体等，选择相应的防爆、防腐蚀能力。

以上是涡街流量计的使用范围和选型的一些基本信息，具体选型还需要根据实际情况和要求进行详细考虑。

涡街流量计如何选型涡街流量计如何选型，又该怎样去安装，具体操作方法如下：（1）涡街流量计的选型a.安装地点有较大的震动干扰(离振动源很近，振幅大于2g)或温度大于350度,压力超过2.5Mpa的蒸汽测量时,不宜选择涡街流量计b.涡街流量计的测量范围一般为:1:10,即流量是小流量的10倍，常用流量选择在流量的2/3处。

（2）涡街流量计的安装a.选择有足够长的直管段（原则上越长越好，至少满足前15D，后5D的长度要求，D为管道内径）并避免强烈震动的场所安装流量计。

b.尽可能避免阳光直射，选择室内安装，无法在室内安装的加装遮阳装置，严禁在地沟内安装（地沟内的散热及通风条件非常差，湿气无法排出，流量计在高温、高湿环境下工作时，寿命会大大降低）c.满足a和b的要求之后即可安装流量计，根据流量计的长度尺寸在管道上切下一个口。

将流量计连同法兰一起放到切开的口上，用焊机把法兰在管道上固定以后，迅速将流量计取下，然后把法兰同管道焊死即可。

此时，应打开阀门吹扫管道，先将管道内的焊渣等杂质吹扫出来。

等焊接的管道温度降到400度以下时再将流量计加装垫片后用高强度螺栓固定，螺丝一定拧紧，防止漏气。

（焊接法兰时严禁带着流量计焊接，否则可能对流量计造成伤害及性损坏！焊接点的温度在千度以上，而检测探头的耐温不超过400度，并且焊渣践到表体上会对表体内壁造成损伤，影响计量精度）d.如果流量计配置有温度和压力补偿，建议压力装在流量计上游3-5D处，温度装在流量计下游5D处。

在安装流量计前应先安装压力变送器的底座、冷凝弯、截止阀等附件，在吹扫管道时可一并将焊渣吹出管道。

注意压力变送器的截止阀在打开以前，应先加满水，再安装压力变送器，避免高温蒸汽将压力变送器的测压元件烫伤，影响精度及寿命。

温度传感器在安装时，同样先将焊接底座焊到管道上，等冷却后再安装温度传感器。

e.流量计等附件固定到管道上以后，根据说明书或接线图进行正确接线（信号线规格建议采用RVVP3×0.5）f.安装和接线工作完成后,调节阀门大小,观看流量计示值大小是否随阀门开度大小有变化,如有,则说明:接线正确、系统正常！注意安装完成后，流量计及压力、温度的仪表盖拧紧，防止进水！涡街流量计。
