涡街流量计型号规格选型

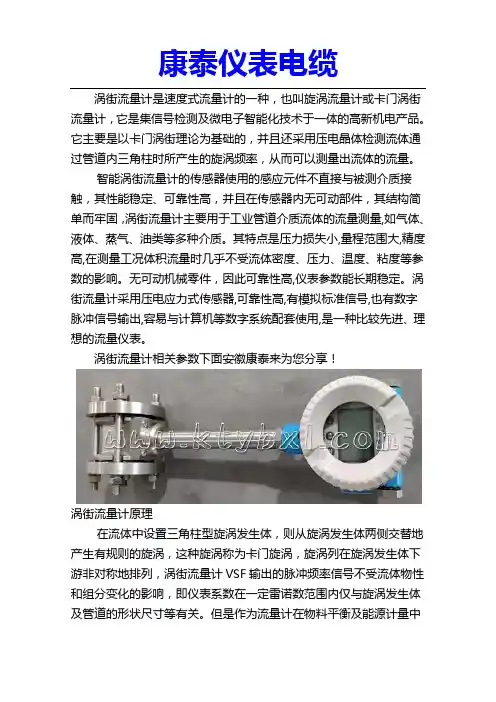

涡街流量计是速度式流量计的一种，也叫旋涡流量计或卡门涡街流量计，它是集信号检测及微电子智能化技术于一体的高新机电产品。

它主要是以卡门涡街理论为基础的，并且还采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，从而可以测量出流体的流量。

智能涡街流量计的传感器使用的感应元件不直接与被测介质接触，其性能稳定、可靠性高，并且在传感器内无可动部件，其结构简单而牢固，涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气、油类等多种介质。

其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

无可动机械零件，因此可靠性高,仪表参数能长期稳定。

涡街流量计采用压电应力式传感器,可靠性高,有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

涡街流量计相关参数下面安徽康泰来为您分享！涡街流量计原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列，涡街流量计VSF输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。

但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计量还是有直接影响的。

在实际应用中，往往最大流量远低于仪表的上限值，随着负荷的变化，最小流量又往往会低于仪表的下限值，仪表并非工作在它的最佳工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。

我公司研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便，温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。

涡街流量计的选型及订货第一步详细了解流量计测量介质及相关工艺参数涡街流量计的正确选型需要详细了解以下工艺参数：1 介质名称、成分、状态是否可以用涡街流量计测量2 介质的温度、压力是否在涡街流量计的适用温度范围内3 介质的流量范围上限流速是否在涡街流量计的适用流量范围内及口径4 介质的腐蚀性使用材质5 安装环境是否需要防爆6 输出信号种类、通讯方式、7 就地显示还是需要远传输出8在涡街流量计的选型时，要注意以下几点：①涡街流量计是一种速度式流量计，旋涡分离的稳定性受流速分布影响，故对直管段有一定要求，一般是“前10D后5D；②测量液体时，上限流速受压损和“气蚀”现象限制，一般为7m/s③测量气体时，上限流速受介质可压缩性限制，下限流速受雷诺数和传感器灵敏度的限制，一般气体流速为7～40m/s，蒸汽的流速为7～40m/s；④应力式涡街流量计对振动较为敏感，故在振动较大的管道安装流量计时，须有减振措施；⑤应力式涡街流量计采用压电晶体作为检测元件，受温度限制，长期工作温度为普通型: -40℃～+250℃,高温型: 100℃～+350℃第二步涡街流量计公称通径的选择及验证第三步LUGB选型表例如：型号：LUGBDG25EDAAAE1600说明：LUGB系列智能涡街流量计，DN25，测量气体，电源为24VDC（12VDC），带数字显示表头，输出信号为电流输出，传感器及旋涡发生体材料均为304不锈钢，高温型，额定压力为1.6MPa，防护等级为IP65，不防爆。

附：涡街流量计选型注意事项：①涡街流量计是一种速度式流量计，旋涡分离的稳定性受流速分布影响，故对直管段有一定要求，一般是“前10D后5D”；②测量液体时，上限流速受压损和“气蚀”现象限制，一般为7m/s③测量气体时，上限流速受介质可压缩性限制，下限流速受雷诺数和传感器灵敏度的限制，一般气体流速为7～40m/s，蒸汽的流速为7～40m/s；④应力式涡街流量计采用压电晶体作为检测元件，受温度限制，长期工作温度为：普通型: -40℃～+250℃高温型: 100℃～+350℃。

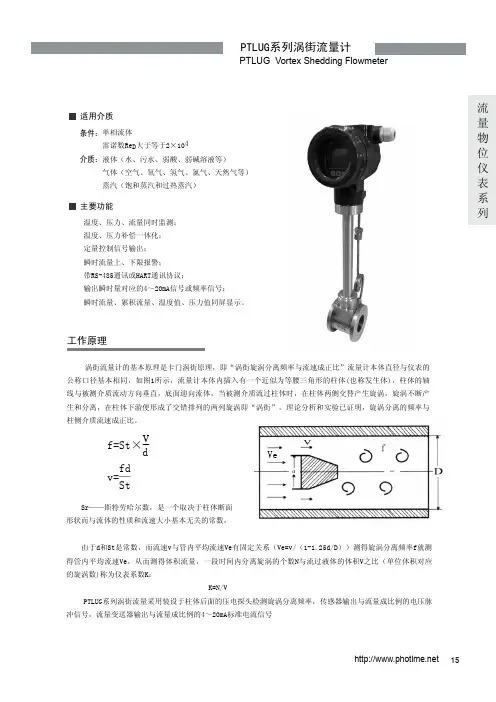

■ 适用介质条件：单相流体雷诺数Re D 大于等于2×104介质：液体（水、污水、弱酸、弱碱溶液等）气体（空气、氧气、氢气、氮气、天然气等） 蒸汽（饱和蒸汽和过热蒸汽）■ 主要功能温度、压力、流量同时监测； 温度、压力补偿一体化； 定量控制信号输出； 瞬时流量上、下限报警； 带RS-485通讯或HART通讯协议；输出瞬时量对应的4～20mA信号或频率信号； 瞬时流量、累积流量、温度值、压力值同屏显示。

工作原理Sr——斯特劳哈尔数，是一个取决于柱体断面形状而与流体的性质和流速大小基本无关的常数，vf=St×- d fd v=— StVe涡街流量计的基本原理是卡门涡街原理，即“涡街旋涡分离频率与流速成正比”流量计本体直径与仪表的公称口径基本相同，如图1所示，流量计本体内插入有一个近似为等腰三角形的柱体(也称发生体)，柱体的轴线与被测介质流动方向垂直，底面迎向流体，当被测介质流过柱体时，在柱体两侧交替产生旋涡，旋涡不断产生和分离，在柱体下游便形成了交错排列的两列旋涡即“涡街”。

理论分析和实验已证明，旋涡分离的频率与柱侧介质流速成正比。

由于d和St是常数，而流速v与管内平均流速Ve有固定关系（Ve=v/（1-1.25d/D））测得旋涡分离频率f就测得管内平均流速Ve，从而测得体积流量，一段时间内分离旋涡的个数N与流过液体的体积V之比（单位体积对应的旋涡数)称为仪表系数K：K=N/VPTLUG系列涡街流量采用装设于柱体后面的压电探头检测旋涡分离频率，传感器输出与流量成比例的电压脉冲信号，流量变送器输出与流量成比例的4～20mA标准电流信号传感器技术指标【注1】法兰连接：表体有国标法兰，与用户管道上的国标法兰连接（法兰标准：GB/T9119-2000）； 法兰卡装连接：表体用法兰和螺栓卡装在管道上，出厂时已配带卡装法兰、密封垫和螺栓； 带法兰插入式：管道上开一插入孔，传感器插在管道的中心点，仪表用法兰固定在管道上， 需配短节法兰请在订货时注明【注2】DN20～DN100口径精度一般为±1.0％； DN100～DN300口径精度一般为±1.5％； 插入式精度一般为±1.5％；备注：温度高于200℃时，建议选用分体式流量计，即传感器和转换器安装，两者之间的信号传输用电缆连接，PTLUG Vortex Shedding Flowmeter转换器Array备注：PTG10模拟型转换器只带频率输出，无显示，若需显示有温度、压力补偿功能，请与流量积算仪配用或选择PTG20智能型转换器PTLUG100模拟型涡街流量计选型表【注1】PTLUG100模拟型涡街流量计由传感器和PTG10传换器组成选型举例:PTLUG100-C0050SCDT1NY举例说明：模拟型涡街流量计，口径DN50，测量介质是蒸汽，法兰卡装连接，压力等级1.6MPa，介质温度小于200℃，普通非防爆型，配流量积算仪。

【涡街流量计选型方法】涡街流量计是当前蒸汽贸易计量广泛使用的一种流量计，烟台五神仪表科技有限公司专业生产厂涡街流量计，是国内较早的涡街流量计生产厂家。

五神仪表生产的涡街流量计采用数字滤波技术，测量流速下限是2m/s、流速上限是80m/s，测量精度达到1级，安装简单。

五神牌涡街蒸汽流量计经国家蒸汽流量站检定合格，保证了供汽方和用汽方的利益，避免产生计量纠纷。

脉冲旋涡烟台五神仪表科技有限公司生产的涡街流量计是傻瓜式智能涡街流量计，用户无需调试，按照《涡街流量计选型使用手册》安装好后即可投入使用。

涡街流量计又称旋涡流量计，是速度式流量计的一种，用途极为广泛。

【涡街流量计具有以下特点】工作温度高，介质温度可达350℃；准确度等级高，量程比宽；介质广泛，可测量蒸汽、气体、液体；无运动部件，无磨损，可靠性高；安装简单，易维护，零件通用性高；表体采用不锈钢材料，美观、耐腐蚀；【涡街流量计测量原理】应力式涡街流量计以卡门涡街理论为基础，采用压电晶体元件检测流体通过旋涡发生体(三角柱)时所产生的旋涡频率，从而测量出流体的速度。

当管道中流体介质通过旋涡发生体时，由于局部流速加速而产生旋涡现象(如图一)，此旋涡分成两列交替地出现，这种旋涡列被称为卡门涡街。

卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关，可用下式表示：f=StV/d式中：f—卡门涡街释放频率St—斯特罗哈尔数V —介质流速d—三角柱宽度斯特罗哈尔数是涡街流量计的重要参数，它只与介质的雷诺数Re有关。

只要管道内介质的雷诺数保持在2×104至7×106范围内，斯特罗哈尔数St便保持为一个常数，这样便可以通过测量旋涡频率的个数测出流体的流速，再通过流速计算出流体的工况体积流量，再知道介质的密度（与温度、压力相关）即可准确计算出介质的质量流量。

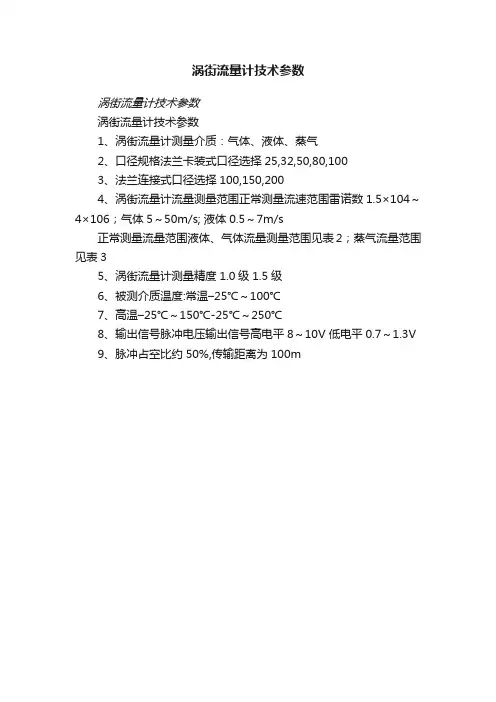

【涡街流量计技术参数】公称通径：法兰式涡街流量计DN15-DN300适用范围：气体：压缩空气、天然气、二氧化碳、氧气、氮气等液体：除盐水、软化水、纯净水、高温水等蒸汽：饱和蒸汽、过热蒸汽温度范围：低温：–40℃-150℃、中温：–40℃-260℃、高温：–40℃-350℃公称压力：1.6MPa 、2.5MPa 、4.0MPa 、6.3MPa精度等级：测量蒸汽及气体1.5级、1级，测量水1.0级、0.5级图一分体温压补偿涡街流量计执行标准：JB/T 9249-2015《涡街流量计》检定规程：JJG 1029-2007《涡街流量计》法兰标准：GB/T 9119-2000螺栓标准：GB/T 5780-2000包装标准：GB/T 13384【涡街流量计选型方法】图二温压一体涡街流量计图三一体不补偿涡街图四替换机械表涡街流量计一、确定涡街流量计配置和结构形式-基于介质的分类方法1、测量蒸汽优先选用分体带温度、压力补偿涡街流量计，具体的配置是：LUGB 系列涡街流量传感器、WS-2100A智能流量积算仪、压力变送器、Pt-100铂热电阻及壁挂式仪表箱，也简称五件套涡街流量计；能显示瞬时流量、累积流量、温度、压力、密度、频率等参数，还带停电记录、报表、曲线等功能，因它功能较多，可组态显示，也可以称之为智能涡街流量计。

蒸汽涡街流量计口径流量范围蒸汽涡街流量计是一种常见的工业流量计，广泛应用于石油、化工、冶金、能源等行业中的流体测量领域。

其口径流量范围是指该流量计在不同口径下能够测量的流体流量范围。

蒸汽涡街流量计的口径通常有DN15、DN25、DN40、DN50、DN80等多种规格，每个口径对应的流量范围也有所不同。

下面将分别介绍各个口径的流量范围及其应用场景。

1. DN15口径蒸汽涡街流量计：该口径的流量范围通常为0.1~2.5 m³/h。

这种流量计适用于小流量、高精度的流体测量，常用于实验室、科研单位等场合。

2. DN25口径蒸汽涡街流量计：该口径的流量范围一般为0.6~6 m³/h。

这种流量计适用于一般工业流体测量，常用于石油、化工、冶金等工业领域。

3. DN40口径蒸汽涡街流量计：该口径的流量范围一般为2~10 m³/h。

这种流量计适用于中等流量的流体测量，常用于能源、供热等领域。

4. DN50口径蒸汽涡街流量计：该口径的流量范围一般为4~20 m³/h。

这种流量计适用于中等流量的流体测量，常用于石油、化工、冶金等工业领域。

5. DN80口径蒸汽涡街流量计：该口径的流量范围一般为10~40m³/h。

这种流量计适用于大流量的流体测量，常用于能源、供热等领域。

除了以上几种常见口径的蒸汽涡街流量计外，还有其他口径的流量计可供选择。

根据实际需求，用户可以根据流量计的口径和流量范围来选择适合自己的流量计型号。

在选择蒸汽涡街流量计时，除了考虑口径和流量范围外，还需要考虑其他因素，如工作压力、工作温度、流体性质等。

这些因素将直接影响到流量计的准确性和稳定性。

蒸汽涡街流量计的工作原理是基于涡街效应，通过测量流体中涡街产生的频率来确定流体的流量。

它具有结构简单、精度高、可靠性好等优点，在工业应用中得到了广泛的应用。

蒸汽涡街流量计的口径流量范围是根据不同口径的流量计所能测量的流体流量范围而定。

涡街流量计选型培训一、流量基本名词含义1．什么是流量？及常使用的单位？流体在单位时间内经过封闭管道横截而或明渠的有效面积的实际体积量。

常使用单位有m3/h 及kg/h 等。

什么是雷诺数雷诺数就是流体流动时的惯性力Fg 和粘性力（内磨擦力）Fm 之比用Re 表示。

它是表征流体流动特性的一个重要参数，其大小取决于流体的速度、流束的定型尺寸以及工作状态下的粘度。

用圆管传输流体，计算雷诺数Re 时公式为：νVD R e =2．什么是标准状态？介质在指定状态下(通常以压力为101.325kpa,热力学温度为293.15K)的量的表现(比如标准密度值,标准体积量,标准流量值等等) 3．什么是工作状态？按照规定条件下介质经过流量计测的各项参数值(比如工作温度,工作压力,工作粘度,工作密度等等).4．什么是工作压力及其常用的单位及换算？流经流量计并符合流量计规范的被测流体的绝对静压.单位表示有：kpa 、Mpa 、kgf/cm 2、mmH 2O 、mmHg 、lb/in 2等。

98.0665Kpa=0.0980665Mpa=1kgf/cm 2=1000mmH 2O=735.559mmHg=14.2233lb/in 2等。

压力的说明什么叫表压：以环境压力为标准零压力参照起点的表示方式。

表示符号（G ） 什么叫绝压：以真空为零压力标准参照起点的表示方式。

表示符号（A ） 绝压=表压+环境压力 5．什么是流量范围？指流量计在其要求的准确度范围内，可测量的最大流量到最小流量的范围。

6．什么是准确度等级？（我们公司的涡街流量计的准确度等级有哪几种）？ 指测量结果与真值的一致程度。

（也是测量结果中系统误差与随机误差的综合体现。

）公司目前的涡街流量计准确度等级如下：液体流量计为：1级；气体流量计为：1.5级；插入式流量计为：2.5级二、涡街流量计的发展、原理、优点及局限性随着涡街流量计测量技术的是趋成熟，涡街流量计在冶金、化工等行业的流量计量中得到了愈来愈广泛的应用，为企业成本核算和科学的能源管理提供了依据。

涡街流量计？的选型流量仪表是过程自动化仪表与装置中的大类仪表之一，它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是进展工农业生产，节省能源，改进产品质量，提高经济效益和管理水平的紧要工具在国民经济中占有紧要的地位。

在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化掌控系统的检测仪表和测量物料数量的总量表。

没有一种十全十美的流量计，各类仪表都有各自的特点，选型的目的就是在浩繁的品种中扬长避短选择自身合适的流量计仪表。

流量仪表（流量计）的选型对仪表能否成功使用往往起着很紧要的作用，由于被测对象的多而杂情形以及仪表品种繁多、性能指标各使得仪表的选型感到困难。

（一）涡街流量计的一般选型：可以从五个方面进行考虑，这五个方面为流量计仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。

五个方面的认真因素如下：1、仪表性能方面：精准度、重复性、线性度、范围度、流量范围、信号输出特性、响应时间、压力损失等；2、流体特性方面：温度、压力、密度、粘度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、声速、导热系数、比热容，等熵指数；3、安装条件方面：管道布置方向，流动方向，检测件上下游侧直管段长度、管道口径，维护和修理空间、电源、接地、辅佑襄助设备（过滤器、消气器）、安装、等；4、环境条件方面：环境温度、湿度、电磁干扰、安全性、防爆、管道振动等；5、经济因素方面：仪表购置费、安装费、运行费、校验费、维护和修理费、仪表使用寿命、备品备件等。

（二）涡轮番量计选型步骤如下：1、依据流体种类及五个方面考虑因素初选可用仪表类型（要有几种类型以便进行选择）；2、对初选类型进行资料及价格信息的收集，为深入的分析比较准备条件；3、采纳淘汰法渐渐集中到1～2种类型，对五个方面因素要反复比较分析终确定预选目标。

标签:流量计。

涡街流量计该如何选择型号涡街流量计是一种常用的流量计，可以用于测量液体和气体等流体的流量。

在使用涡街流量计之前，我们需要选择合适的型号。

本文将从以下几个方面介绍如何选择涡街流量计型号。

测量对象首先需要考虑测量对象的性质，如测量的是液体还是气体，是否是粘性较大的液体或气体等。

不同的涡街流量计在测量不同性质的流体时具有不同的优势。

对于粘度较大的流体，可以选择流体膨胀系数较小的涡街流量计；对于气体，则需要选择尽量减小压力损失的流量计，以保证测量的准确性。

因此，在选择涡街流量计型号之前，需要先了解要测量的流体的性质，以确定最适合的涡街流量计型号。

测量范围涡街流量计的测量范围也是选择型号时需要考虑的因素之一。

不同型号的涡街流量计有不同的测量范围，需要根据实际需求选择合适的型号。

如果测量范围过小，则无法覆盖所需测量对象的流量范围，无法达到预期效果；如果测量范围过大，则可能造成精度不高或过度昂贵的情况。

因此，在选择涡街流量计型号时，需要根据测量对象的实际需求，选择合适的测量范围和精度。

精度要求涡街流量计的精度是指测量结果与实际值之间的误差。

不同的涡街流量计具有不同的精度范围，要选择适合自己实际需求的型号。

如果测量的流量变化较小，则可以选择较高精度的涡街流量计；如果流量变化较大，则可以选择较低精度的涡街流量计，以减少成本。

因此，在选择涡街流量计型号时，需要根据实际需求，选择合适的精度等级。

工作条件不同的工作条件对涡街流量计的要求也不同。

例如，如果涡街流量计要在高温或低温环境下使用，则需要选择具有耐高温或耐低温性能的型号；如果涡街流量计需要在腐蚀性环境中使用，则需要选择耐腐蚀的材质制成的型号。

因此，在选择涡街流量计型号时，需要根据实际工作条件，选择具有合适特性的型号。

价格涡街流量计价格因不同型号而有所变化，价格的高低也受到诸多因素的影响。

例如，精度较高、测量范围较大、要求材质、尺寸等特殊要求的型号，价格较高。

因此，必须根据实际需求，平衡价格和性能，选择最适合的型号。

涡街流量计的使用说明及选型1、涡街流量计与孔板流量计目前的技术水平涡街流量主的基本结构由涡街发生体、检测元件、信号处理放大电路组成，目前对于涡街发生体的研究已达到相当完善的程度，以三角型发生体为最佳型体，检测元件有热敏电阻、应变片、压电晶体、差动电容、超声波等。

信号处理部分有许多已微机化。

涡街流量计具有安装方便（可直接在管道上安装）、体积小、互换性强、长期运行精度高，可适用于大多数液体、气体和蒸气测量。

目前世界市场的涡街流量计的销售额每年递增30%左右。

目前,孔板流量计的技术发展水平仍以确定的经验公式为基础，1980年国际标准化组织将R541与R781两个标准合并成标准ISO5167（1980）。

孔板节流装置由于结构简单，造价低、可靠等优点，它几乎适用于所有介质测量，而与之配套的差压变送器发展迅速，使其本身具有的不足得以弥补。

2、涡街流量计与孔板流量计综合性能评价孔板流量计（简称孔板）由节流件取压装置和差压变送器组成，导压管对于易冻的场所需要有伴热措施，一个流量测量回路静密封点为20个左右，使用中存在如下问题：易冻、易堵、易漏、伴热容易造成差压变送器器件老化、某些场合导压管需加隔离液，由于伴热或工艺操作不稳，正、负导压管隔离液液线常常不等，产生液柱差，使流量指示不准。

以上都会使流量系数发生变化，测量精度降低,管缩短导压管把差压变送器直接安装在管道上，但仍有流动的死区。

涡街流量计（简称涡街）只有3个静密封点，不易泄漏，没有流动的死区，不需伴热保温，不受流体重度、温度、压力、和粘度等影响，流量系数长期不变。

但涡街在有振动场合使用时，会使流量测量不准。

目前，市场上已推出抗振型的涡街，来克服振动对流量测量不准的影响。

（1）初步投资一台进口涡街大约2万元人民币（DN15-DN50），而一台节流装置包括差压变送器、孔板及法兰、导压管、阀门、保温箱或保护箱也需1.5万元人民币，从长远观点看、采用涡街仍然是合算的。

HART总线协议功能
图1 管道内的涡街
此系列流量变送器的设计柱宽d与流通管直径D具有固定的比值，因此，流经管内的平均流速V与柱体流速V有
图2 流量计结构图
图3(c) 插入式结构尺寸图图3（b） 法兰式结构尺寸图
D
2
H
D L
D
D
φ
×
n
L
0.5D
D
H
L
V+V-F
+RS485-
图4
图5
七、电流输出负载特性曲线
图6 负载特性曲线图
2、SM壳体端子图及各接线端子定义
+24V-
+OUT-
+5V-
设定移位置数
SMART FLOWMETER
SET
瞬时流量百分比
图8 SM壳体表头液晶屏显示内容
仪表正常测量状态下可同屏显示介质温度、管道压力、瞬时流量百分比、瞬时流量值及累积流量，电池供电
测液体测气体
测气体
测液体
管形支架管道
保温层
图12
图133～5D
6～8D
压力传感器温度传感器。

涡街流量计的使用范围和选型
涡街流量计是一种常见的流量测量仪表，适用于各种工业领域中液体、气体和蒸汽的流量测量。

涡街流量计的使用范围很广泛，主要适用于以下领域：
1. 石油化工行业：用于测量石油、天然气、化工原料液体和气体的流量。

2. 电力行业：用于测量循环冷却水、高纯水和锅炉给水等介质的流量。

3. 城市供水：用于测量自来水、中水、污水等的流量。

4. 钢铁冶金行业：用于测量高温高压液体和气体的流量。

5. 环保行业：用于测量废水处理、烟气排放等液体和气体的流量。

6. 食品饮料行业：用于测量各类液体和气体的流量。

7. 化学药品行业：用于测量各种药品和化工原料液体的流量。

8. 制药行业：用于测量药品生产中的各种液体的流量。

在选型涡街流量计时，需要考虑以下因素：
1. 流量范围：根据实际测量流量的范围选择合适的型号和规格。

2. 介质特性：涡街流量计适用于各种液体和气体，但不同介质的特性可能有所不同，需选择适合的材质和结构。

3. 温度和压力：根据介质的温度和压力选择流量计的耐温和耐压能力。

4. 精度要求：根据流量测量的精度要求选择合适的型号和精度等级。

5. 环境条件：考虑流量计所处的环境条件，如可燃性气体、腐蚀性液体等，选择相应的防爆、防腐蚀能力。

以上是涡街流量计的使用范围和选型的一些基本信息，具体选型还需要根据实际情况和要求进行详细考虑。

涡街流量计如何选型涡街流量计如何选型，又该怎样去安装，具体操作方法如下：（1）涡街流量计的选型a.安装地点有较大的震动干扰(离振动源很近，振幅大于2g)或温度大于350度,压力超过2.5Mpa的蒸汽测量时,不宜选择涡街流量计b.涡街流量计的测量范围一般为:1:10,即流量是小流量的10倍，常用流量选择在流量的2/3处。

（2）涡街流量计的安装a.选择有足够长的直管段（原则上越长越好，至少满足前15D，后5D的长度要求，D为管道内径）并避免强烈震动的场所安装流量计。

b.尽可能避免阳光直射，选择室内安装，无法在室内安装的加装遮阳装置，严禁在地沟内安装（地沟内的散热及通风条件非常差，湿气无法排出，流量计在高温、高湿环境下工作时，寿命会大大降低）c.满足a和b的要求之后即可安装流量计，根据流量计的长度尺寸在管道上切下一个口。

将流量计连同法兰一起放到切开的口上，用焊机把法兰在管道上固定以后，迅速将流量计取下，然后把法兰同管道焊死即可。

此时，应打开阀门吹扫管道，先将管道内的焊渣等杂质吹扫出来。

等焊接的管道温度降到400度以下时再将流量计加装垫片后用高强度螺栓固定，螺丝一定拧紧，防止漏气。

（焊接法兰时严禁带着流量计焊接，否则可能对流量计造成伤害及性损坏！焊接点的温度在千度以上，而检测探头的耐温不超过400度，并且焊渣践到表体上会对表体内壁造成损伤，影响计量精度）d.如果流量计配置有温度和压力补偿，建议压力装在流量计上游3-5D处，温度装在流量计下游5D处。

在安装流量计前应先安装压力变送器的底座、冷凝弯、截止阀等附件，在吹扫管道时可一并将焊渣吹出管道。

注意压力变送器的截止阀在打开以前，应先加满水，再安装压力变送器，避免高温蒸汽将压力变送器的测压元件烫伤，影响精度及寿命。

温度传感器在安装时，同样先将焊接底座焊到管道上，等冷却后再安装温度传感器。

e.流量计等附件固定到管道上以后，根据说明书或接线图进行正确接线（信号线规格建议采用RVVP3×0.5）f.安装和接线工作完成后,调节阀门大小,观看流量计示值大小是否随阀门开度大小有变化,如有,则说明:接线正确、系统正常！注意安装完成后，流量计及压力、温度的仪表盖拧紧，防止进水！涡街流量计。

涡街气体流量计的选用选型简介涡街气体流量计是一种常见的测量气体体积流量的仪器。

它利用涡街流量传感器进行测量，能够快速准确地测量气体流量。

在工业生产和科学实验中得到广泛应用。

选用选型涡街气体流量计的选用选型需要考虑以下几个方面：测量范围涡街气体流量计的测量范围取决于其流量传感器的尺寸和通径大小。

用户在选择涡街气体流量计时，应根据自己的实际需求选择适合的测量范围。

过大的测量范围会导致仪器精度下降，过小的测量范围则无法满足实际需求。

精度涡街气体流量计的测量精度是衡量其优劣的重要指标之一。

用户在选择涡街气体流量计时，应尽量选择精度高、可靠性好的产品，以确保测量精度符合要求。

材质和耐用性涡街气体流量计通常采用316L不锈钢或其他耐腐蚀材料制作，以防止与气体接触时受腐蚀。

同时，用户也要注意仪器的耐用性，选择耐用性好、维护方便的产品。

适用气体不同类型的涡街气体流量计适用于不同的气体，如氧气、氮气、氢气等。

用户在选择涡街气体流量计时，应根据自己的实际使用需求选择适合的产品。

价格涡街气体流量计的价格因其不同的性能参数而异。

用户在选择涡街气体流量计时，应根据自己的经济实力和实际需求选择适合的产品。

常见品牌和型号涡街气体流量计品牌和型号繁多，下面列出几个常见的品牌和型号供参考：Endress+Hauser PromassEndress+Hauser Promass是一款高精度的涡街气体流量计，可广泛应用于工业生产领域。

该产品获得了国际上多个权威认证，其测量精度高、可靠性好。

台湾大禹DY-LC-D台湾大禹DY-LC-D是一款高精度的流量仪表，适用于液体和气体的流量测量。

该产品具有精度高、适用范围广、维护方便等特点。

Emerson ROSEMOUNT 8800系列Emerson ROSEMOUNT 8800系列是一款目前市场上广泛运用的涡街气体流量计，具有测量精度高、适应范围广、耐久性好等特点。

结论涡街气体流量计是一种重要的流量传感器，在工业领域和科学实验中有着广泛的应用。

涡街流量计选型涡街流量计 F 200, 7F2B法兰式1.1涡街流量计 F 200, 7F2B15, DN15 1/2"涡街流量计 F 200, 7F2B25, DN25 1"涡街流量计 F 200, 7F2B40, DN40 1 ½”涡街流量计 F 200, 7F2B50, DN50 2"涡街流量计 F 200, 7F2B80, DN80 3"涡街流量计 F 200, 7F2B1H, DN100 4"涡街流量计 F 200, 7F2B1F, DN150 6"涡街流量计 F 200, 7F2B2H, DN200 8"涡街流量计 F 200, 7F2B2F, DN250 10"涡街流量计 F 200, 7F2B3H, DN300 12"认证:AA 非防爆场合N4 NEPSI Ex ia IIC Zone 0/1 DIP A21N5 NEPSI Ex d[ia] IIC Zone 0/1 DIP A21输出; 输入:A 4-20mA HARTB 4-20mA HART, 脉冲/频率/开关输出C 4-20mA HART, 4-20mA 模拟显示; 操作:C SD02 4行; 按键 + 数据备份功能E SD03 4行; 背光; 触摸键控制+数据备份功能L 适用显示 FHX50 + M12连接外壳:B GT18 双腔室, 316LC GT20 双腔室, 铝涂层J GT20 双腔室, 分离型, 铝涂层 + 5m 电缆K GT18 双腔室, 分离型, 316L + 5m 电缆电气连接:A 电缆密封套 M20 (适用于本安)B 螺纹 M20 （适用于隔爆）传感器型:1 体积流量基本型 316L -40...+260oC2 体积流量高/低温度型 316L -200...+400oC3 质量流量 (集成温度测量）316L -200...+400oC过程连接:999 特殊规格, 请定义TSP号AAS Cl.150 RF Sch.40, 法兰 ASME B16.5ABS Cl.300 RF Sch.40, 法兰 ASME B16.5AFS Cl.150 RF Sch.80, 法兰 ASME B16.5(DN<200) AGS Cl.300 RF Sch.80, 法兰 ASME B16.5 (DN<200)D1S PN16, 法兰 EN1092-1-B1 (DIN2501) (DN 100~300) D2S PN40, 法兰 EN1092-1-B1 (DIN2501)DDS PN10, 法兰 EN1092-1-B1 (DIN2501) (DN 200~300) DES PN25, 法兰 EN1092-1-B1 (DIN2501) (DN 200~300) 标定流量:K 0.75% 体积 3-点M 0.75% 体积 3-点, 可追踪 ISO/IEC17025>操作语言显示:AK 简体中文>>传感器选项1:CA DSC-Sensor 密封圈 Viton, -15oC…+175oCCB DSC-Sensor 密封圈 Kalrez, -20oC…+275oCCC DSC-Sensor 密封圈 Gylon, -200oC…+260oCCD 恶劣环境, DSC 传感器组件 Alloy C22C9 特殊型（高压600#）>>传感器选项2:CE 恶劣环境, 接液部分 Alloy C22CH 双探头, 体积, GT20 铝, 一体化CI 双探头, 质量, GT20 铝, 一体化CJ 双探头, 体积, GT18 316L, 一体化CK 双探头, 质量, GT18 316L, 一体化CL 双探头, 体积, GT20 铝, 分离型CO 双探头, 质量, GT20 铝, 分离型CP 双探头, 体积, GT18 316L, 分离型CQ 双探头, 质量, GT18 316L, 分离型>>用户参数设定:D1 输入1，输入电流DC 输出 1, 液体DD 输出 2, 液体DE 输出 1, 气体DF 输出 2, 气体DG 累计DH 显示; 累计DJ 输出 1, 蒸汽DK 输出 2, 蒸汽>>服务:HA 除油脂处理 (接液部分)HB 含证书清洗验证 (适用于氧气服务) BS IEC 60877:1999+BOC 0000-N-S-430-00-01 (接液部分)检测证书>>其他认证:LA SILLR NACE MR0175 (接液部分)LS NACE MR0103 (接液部分)>>安装附件:NA 过压保护>>附件包含:PB 遮阳罩PG 电缆, 分离型, 10mPH 电缆, 分离型, 20mPI 电缆, 分离型, 30mPJ 电缆铠装, 分离型, 10mPK 电缆铠装, 分离型, 20mPL 电缆铠装, 分离型, 30mPM 柱装安装附件, 分离型 DN20-DN80 3/4"-3">>标记:Z1 位号 (TAG), 见附加说明1.2 涡街流量计 R, 7R2B, 内缩径型涡街流量计 R, 7R2BRF, DN25 1" >DN15 1/2"涡街流量计 R, 7R2BRG, DN40 1 1/2" >DN25 1"涡街流量计 R, 7R2BRJ, DN50 2" >DN40 1 1/2"涡街流量计 R, 7R2BRK, DN80 3" >DN50 2"涡街流量计 R, 7R2BRM, DN100 4" >DN80 3"涡街流量计 R, 7R2BRN, DN150 6" >DN100 4"涡街流量计 R, 7R2BRR, DN200 8" >DN150 6"涡街流量计 R, 7R2BSF, DN40 1 1/2" >DN15 1/2"涡街流量计 R, 7R2BSG, DN50 2" >DN25 1 "涡街流量计 R, 7R2BSJ, DN80 3" >DN40 1 1/2"涡街流量计 R, 7R2BSK, DN100 4" >DN50 2"涡街流量计 R, 7R2BSM, DN150 6" >DN80 3"涡街流量计 R, 7R2BSN, DN200 8" >DN100 4"涡街流量计 R, 7R2BSR, DN250 10" >DN150 6"认证:AA 非防爆场合N4 NEPSI Ex ia IIC Zone 0/1 DIP A21N5 NEPSI Ex d[ia] IIC Zone 0/1 DIP A21输出; 输入:A 4-20mA HARTB 4-20mA HART, 脉冲/频率/开关输出C 4-20mA HART, 4-20mA 模拟显示; 操作:C SD02 4行; 按键 + 数据备份功能E SD03 4行, 背光; 触摸键控制 + 数据备份功能L 适用显示 FHX50 + M12 连接外壳:B GT18 双腔室, 316LC GT20 双腔室, 铝涂层J GT20 双腔室, 分离型, 铝涂层 + 5m 电缆K GT18 双腔室, 分离型, 316L + 5m 电缆电气连接:A 电缆密封套 M20 (适用于本安)B 螺纹 M20 （适用于隔爆）传感器型:1 体积流量基本型 316L -40...+260oC2 体积流量高/低温度型 316L -200...+400oC3 质量流量 (集成温度测量） 316L -200...+400oC过程连接:999 特殊规格, 请定义TSP号AAS Cl.150 RF Sch.40, 法兰 ASME B16.5ABS Cl.300 RF Sch.40, 法兰 ASME B16.5AFS Cl.150 RF Sch.80, 法兰 ASME B16.5(RR/SN/SR 不适用) AGS Cl.300 RF Sch.80, 法兰 ASME B16.5 (RR/SN/SR 不适用) D1S PN16, 法兰 EN1092-1-B1 (DIN2501) (DN 100~300)D2S PN40, 法兰 EN1092-1-B1 (DIN2501)DDS PN10, 法兰 EN1092-1-B1 (DIN2501) (DN 200~300)DES PN25, 法兰 EN1092-1-B1 (DIN2501) (DN 200~300) 标定流量:K 0.75% 体积 3-点M 0.75% 体积 3-点, 可追踪 ISO/IEC17025>操作语言显示:AK 简体中文>>传感器选项1:CA DSC-Sensor 密封圈 Viton, -15oC…+175oCCB DSC-Sensor 密封圈 Kalrez, -20oC…+275oCCC DSC-Sensor 密封圈 Gylon, -200oC…+260oCCD 恶劣环境, DSC 传感器组件 Alloy C22C9 特殊型（高压600#）>>传感器选项2:CH 双探头, 体积, GT20 铝, 一体化CI 双探头, 质量, GT20 铝, 一体化CJ 双探头, 体积, GT18 316L, 一体化CK 双探头, 质量, GT18 316L, 一体化CL 双探头, 体积, GT20 铝, 分离型CO 双探头, 质量, GT20 铝, 分离型CP 双探头, 体积, GT18 316L, 分离型CQ 双探头, 质量, GT18 316L, 分离型>>应用包:EA 扩展 HistoROMEB 心跳校验技术EN 天然气ET 空气+工业气体（纯净+混合）>>服务:HA 除油脂处理 (接液部分)HB 含证书清洗验证 (适用于氧气服务) BS IEC 60877:1999+BOC 0000-N-S-430-00-01 (接液部分)检测证书>>其他认证:LA SILLR NACE MR0175 (接液部分)LS NACE MR0103 (接液部分)>>安装附件:NA 过压保护>>附件包含:PB 遮阳罩PG 电缆, 分离型, 10mPH 电缆, 分离型, 20mPI 电缆, 分离型, 30mPJ 电缆铠装, 分离型, 10mPK 电缆铠装, 分离型, 20mPL 电缆铠装, 分离型, 30mPM 柱装安装附件,分离型 DN20-DN80 3/4"-3">>标记:Z1 位号 (TAG), 见附加说明1.3 涡街流量计 O 200, 7O2B 高压型涡街流量计 O 200, 7O2B15, DN15 1/2"涡街流量计 O 200, 7O2B25, DN25 1"涡街流量计 O 200, 7O2B40, DN40 1 ½”涡街流量计 O 200, 7O2B50, DN50 2"涡街流量计 O 200, 7O2B80, DN80 3"涡街流量计 O 200, 7O2B1H, DN100 4"涡街流量计 O 200, 7O2B1F, DN150 6"认证:AA 非防爆场合N4 NEPSI Ex ia IIC Zone 0/1 DIP A21N5 NEPSI Ex d[ia] IIC Zone 0/1 DIP A21输出; 输入:A 4-20mA HARTB 4-20mA HART, 脉冲/频率/开关输出C 4-20mA HART, 4-20mA 模拟显示; 操作:C SD02 4行; 按键 + 数据备份功能E SD03 4行, 背光; 触摸键控制 + 数据备份功能L 适用显示 FHX50 + M12 连接外壳:B GT18 双腔室, 316LC GT20 双腔室, 铝涂层J GT20 双腔室, 分离型, 铝涂层 + 5m 电缆K GT18 双腔室, 分离型, 316L + 5m 电缆电气连接:A 电缆密封套 M20 （适用于本安）B 螺纹 M20 （适用于隔爆）传感器型:4 体积流量 Alloy 718 -200...+400oC5 体积流量钛 -50...+400oC6 质量流量 Alloy 718 (集成温度测量) -200...+400oC过程连接:999 特殊型, 请定义TSP号ACS Cl.600 RF Sch.80, 法兰 ASME B16.5 (适用于传感器选项4/6) ADS Cl.900 RF Sch.80, 法兰 ASME B16.5 (适用于传感器选项5) AES Cl.1500 RF Sch.80, 法兰 ASME B16.5 5 (适用于传感器选项5) D3W PN63, 法兰 DIN2501(适用于传感器选项4/6)D4W PN100, 法兰 DIN2501, DIN2526E 5 (适用于传感器选项4/6)D5W PN160, 法兰 DIN2501, DIN2526E 5 (适用于传感器选项4/6)D6W PN250, 法兰 DIN2501, DIN2526E (适用于传感器选项5) 标定流量:K 0.75% 体积 3-点M 0.75% 体积 3-点, 可追踪 ISO/IEC17025>操作语言显示:AK 简体中文>>传感器选项1:CA DSC-Sensor 密封圈 Viton, -15oC…+175oCCB DSC-Sensor 密封圈 Kalrez, -20oC…+275oCCC DSC-Sensor 密封圈 Gylon, -200oC…+260oCCD 恶劣环境, DSC 传感器组件 Alloy C22>>传感器选项2:CH 双探头, 体积, GT20 铝, 一体化CI 双探头, 质量, GT20 铝, 一体化CJ 双探头, 体积, GT18 316L, 一体化CK 双探头, 质量, GT18 316L, 一体化CL 双探头, 体积, GT20 铝, 分离型CO 双探头, 质量, GT20 铝, 分离型CP 双探头, 体积, GT18 316L, 分离型CQ 双探头, 质量, GT18 316L, 分离型>>应用包:EA 扩展 HistoROMEB 心跳校验技术EN 天然气ET 空气+工业气体（纯净+混合）>>服务:HA 除油脂处理 (接液部分)HB 含证书清洗验证 (适用于氧气服务) BS IEC 60877:1999+BOC 0000-N-S-430-00-01 (接液部分)检测证书>>其他认证:LA SILLR NACE MR0175 (接液部分)LS NACE MR0103 (接液部分)>>安装附件:NA 过压保护>>附件包含:PB 遮阳罩PG 电缆, 分离型, 10mPH 电缆, 分离型, 20mPI 电缆, 分离型, 30mPJ 电缆铠装, 分离型, 10mPK 电缆铠装, 分离型, 20mPL 电缆铠装, 分离型, 30mPM 柱装安装附件, 分离型 DN20-DN80 3/4"-3">>标记:Z1 位号 (TAG), 见附加说明。

涡街流量计外形尺寸
可以到ｈｔｔｐ：／／ｗｗｗ．ｙｈｌｌｊ．ｃｏｍ／．这里面进行浏览查看
注：1、以上参数仅适用于法兰卡装式2.5MPa以下压力规格的涡街流量计。

2、安装法兰为专用法兰，出厂时已配备，安装法兰的标准为企业标准，推荐使用。

说明：
1、以上尺寸仅供设计选型时参考，实际尺寸以出厂或定货时确认为准。

2、常用无缝钢管直径为公制钢管直径，如采用英制钢管，需在定货时注明。

3、管道对焊式、螺纹连接式、卡箍连接式、固定插入式、球阀插入式的结构外形尺寸，以及高温型、超低温型的外形尺寸以出厂或定货时确认为准。

4、流量计安装法兰采用企业标准或国家标准GB/T9119-2000，也可根据用户需要采用国家其他部门或行业标准，或采用其他国家标准（美标、德标、日标等），如需特殊标准请在定货时注明。
