涡街流量计

涡街流量计

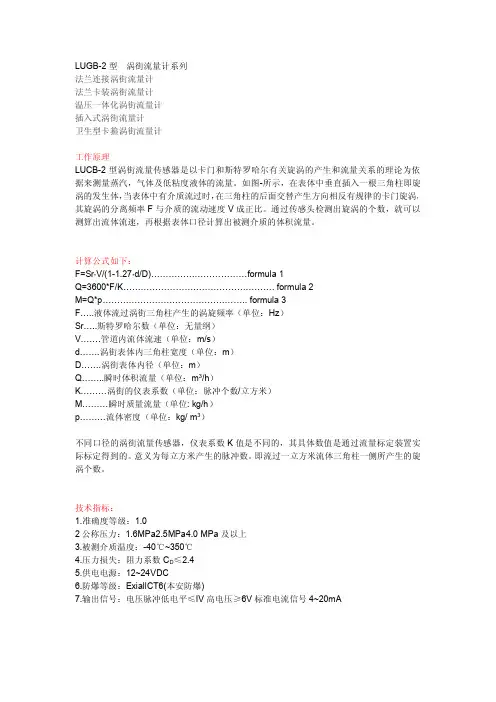

LUGB-2型涡街流量计系列法兰连接涡街流量计法兰卡装涡街流量计温压一体化涡街流量计插入式涡街流量计卫生型卡箍涡街流量计工作原理LUCB-2型涡街流量传感器是以卡门和斯特罗哈尔有关旋涡的产生和流量关系的理论为依据来测量蒸汽，气体及低粘度液体的流量。

如图-所示，在表体中垂直插入一根三角柱即旋涡的发生体，当表体中有介质流过时，在三角柱的后面交替产生方向相反有规律的卡门旋涡，其旋涡的分离频率F与介质的流动速度V成正比。

通过传感头检测出旋涡的个数，就可以测算出流体流速，再根据表体口径计算出被测介质的体积流量。

计算公式如下：F=Sr*V/(1-1.27*d/D)……………………………formula1Q=3600*F/K…………………………………………….formula2M=Q*p…………………………………………..formula3F…..液体流过涡街三角柱产生的涡旋频率（单位：Hz）Sr…..斯特罗哈尔数（单位：无量纲）V…….管道内流体流速（单位：m/s）d…….涡街表体内三角柱宽度（单位：m）D…….涡街表体内径（单位：m）Q……..瞬时体积流量（单位：m3/h）K………涡街的仪表系数（单位：脉冲个数/立方米）M………瞬时质量流量（单位:kg/h）p………流体密度（单位：kg/m3）不同口径的涡街流量传感器，仪表系数K值是不同的，其具体数值是通过流量标定装置实际标定得到的。

意义为每立方米产生的脉冲数。

即流过一立方米流体三角柱一侧所产生的旋涡个数。

技术指标：1.准确度等级：1.02公称压力：1.6MPa2.5MPa4.0MPa及以上3.被测介质温度：-40℃~350℃4.压力损失：阻力系数C D≤2.45.供电电源：12~24VDC6.防爆等级：ExiallCT6(本安防爆)7.输出信号：电压脉冲低电平≤IV高电压≥6V标准电流信号4~20mA流量计口径和可用流量范围的确定（一）气体，液体涡街流量计的上限流量一般不受介质压力，温度等的影响，下限流量则取决于介质的工况密度和粘度。

涡街流量计使用说明书

涡街流量计使用说明书

一、使用时的注意事项1.1、确认收货时1.1.1、在您拿到本产品时，请确认运输途中有没有磕碰划伤等。

1.1.2、根据产品铭牌的标注，请确认与您要买的型号是否相符。

1.2、运输与储存时1.2.1、尽可能的利用本公司的包装，将流量计直接运送到安装现场。

1.2.2、运送过程中不要强烈碰撞、也不要让雨水淋湿。

1.2.3、保管时尽量利用本公司的原包装进行保管，保管的地方应符合下列条件要求：1不会有淋雨水的地方2振动或碰撞尽量少的地方3温度：-40℃—+55℃4湿度：5％—90％1.2.4、使用过的流量计保管时，要将内部的残留液体及粘附物完全清洗干净，另外注意在电源接口处要密封，以防潮湿。

1.3、安装时1.3.1、使用时要在流量计规定的条件下使用，超出这个规定使用是不可行的，如果因此而造成流量计损坏，维修的费用会由您自己承担。

1.3.2、流量计出现问题以后，尽可能的与我们或维修商联系，以便尽快的把问题解决。

1.3.3、安装之前必须认真阅读说明书，由于没有按照说明书操作造成的流量计损坏，维修费用自己承担。

二、产品用途及工作原理2.1、用途LUGB涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。

由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。

防爆型涡街流量传感器，采用的是本安防爆技术。

电池供电的涡街流量计其防爆标志为“Ex iaⅡBT4”，适合不高于Ⅱ类B级的0区、1区、2区含有T1~T4组的危险场所使用；靠安全栅供电的涡街流量计其防爆标志为“ExiaⅡBT5”，适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。

2.2、工作原理图一：卡门涡街工作原理图LUGB涡街流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。

当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街，如上图1所示。

涡街、旋进流量计中文样本

涡街、旋进流量计中文样本

液体的静压
测量液体时，为了防止气蚀，流量计下游必须有一定的
正压，这个压力可用下式进行估算：
p 2
≥
1.3 ×pvapor
+
2.6
× ∆p`
p 2
pvapor ∆p`
= 下游静压 [mbar] = 工作温度下液体的饱和蒸汽压 [mbar] = 被测流体的压力损失 [mbar]
表1 液体最大流量（20 ℃，1013 mbar，ρ = 998 kg/m3）
计的型号规格；另外 ABB-Fischer&Porter 公司还提供一 个用于确定仪表口径的计算软件“ FlowCalc”，程序中包 含了全部必要的仪表参数和流体物性参数。
图5 液体最小流量与运动粘度的关系 4
TRIO-WIRL V 涡街流量计使用说明
TRIO-WIRL
仪表口径，流量范围，压力损失
TRIO-WIRL S 型旋进流量计的特点：
－ 测量精度：示值的± 0.5% － 只需很短的前后直管段或完全不需要直管段。 － 量程比宽达1:25。 － 适用液体粘度可达 30mPas。
TRIO-WIRL 涡街/旋进流量计的测量原理
目录
页码
概述
1
TRIO-WIRL S 旋进流量计的使用说明
15
TRIO-WIRL 的测量原理
选择流量计口径时，应将已知的标准状态（ 1013mbar， 0 ℃）下的流量或质量流量换算成工况状态下体积流量， 用以从流量范围表（表 1,2,3）中选用适当口径的流量计。
1、 将标准状态下的密度（ρn）换算成工况下密度（ρ）：
ρ = ρn
1.013 + p
1.103 ×
273 273 + T

涡街流量计选型样本

涡街流量计选型样本

Qυ:满足最小雷诺数要求的最小线性体积流
式求出工况体积流量
量(m3/h)
0.131025 273.15 t Q QO 0.101325 P 293.15
公式（3）
ρ:被测介质工况密度（kg/m3） Q0: 参比条件下仪表的最小体积流量
(2)已知气体标准状态密度ρ，可通过以下公
(m3/h)
气体名称 空气(干)
氮气 氧气 氩气 氖气 氨气 氢气 一氧化碳 二氧化碳
密度(kg/m3) 1.2928 1.2506 1.4289 1.7840 0.9000 0.7710 0.08988 1.97704 1.3401
气体名称 乙炔 乙烯 丙烯 甲烷 乙烷 丙烷 丁烷
天然气 煤制气
密度(kg/m3) 1.1717 1.2604 1.9140 0.7167 1.3567 2.0050 2.7030 0.8280 0.8020
(三)选型举例： 例一：已知气体压力和温度及标况下的流量时
某压缩空气，标况流量范围为 QN=1200-12000Nm3/h,压力 P=0.7Mpa(表压)，温度 t=30℃。试确定流量计 口径。 步骤一：计算压缩空气的工况体积流量 由公式(3): 工况使用下限体积流量为: Qvmin=QN×0.101325×(273.15+t)/293.15/（P +0.1） =1200×0.101325×(273.15+30)/293.15/（0.7 +0.1） =157(m3/h) 工况使用流量上限为: Qvmax=1570(m3/h) 步骤二：根据使用工况流量范围 157-1570m3/h，查表（二），满足下限流量条件的流量计为 DN80 、DN100 和 DN125，考虑到上限流量 1270m3/h 及使用效果和经济成本，初选 DN100, DN100 流量计的工况流量 范围是 100-1700m3/h，接近使用流量范围，初选 DN100 流量计，但应具体核算 DN100 流量计在该工况 条件下的可测下限流量。核算 DN100 流量计在该工况条件下的可测下限流量： 由公式(4)及公式(6):

涡街说明书有厂名分析

涡街说明书有厂名分析

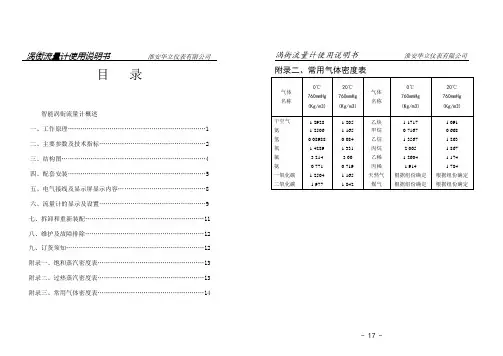

涡街流量计使用说明书淮安华立仪表有限公司目录智能涡街流量计概述一、工作原理 (1)二、主要参数及技术指标 (2)三、结构图 (4)四、配套安装 (5)五、电气接线及显示屏显示内容 (8)六、流量计的显示及设置 (9)七、拆卸和重新装配 (11)八、维护及故障排除 (12)九、订货须知 (12)附录一、饱和蒸汽密度表 (13)附录二、过热蒸汽密度表 (13)附录三、常用气体密度表……………………………………………14 涡街流量计使用说明书淮安华立仪表有限公司附录二、常用气体密度表气体名称0℃760mmHg(Kg/m3)20℃760mmHg(Kg/m3)气体名称0℃760mmHg(Kg/m3)20℃760mmHg(Kg/m3) 干空气氮氢氧氯氨一氧化碳二氧化碳1.29281.25060.089881.42893.2140.7711.25041.9771.2051.1650.0841.3313.000.7191.1651.842乙炔甲烷乙烷丙烷乙稀丙稀天然气煤气1.17170.71671.35672.0051.26041.914根据组份确定根据组份确定1.0910.6681.2631.8671.1741.784根据组份确定根据组份确定- 17 -智能涡街流量计概述一、用途与特点：智能一体化涡街流量计是一种采用采用国际上最新数字集成技术和根据国内工业自动控制的实际需求而研制开发的新一代高品质智能化仪表。

压电晶体作为检测元件的新型应力检测式智能涡街流量计。

该仪表具有量程比宽、精度高、压力损失小、介质通用性好、有与流量成比例的脉冲、电流信号、RS-485通讯输出、便于和计算机联用等优点。

由于流量计采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶片不与介质接触，所以仪表具有结构简单、通用性好和稳定性高的特点，分别为有源、无源二种，无源式不需外供电内置3.6V电池,电池使用寿命三年以上。

现场液晶表头显示,实时温度、实时压力、瞬时流量、流量累计,有温度、压力补偿功能，在测量气体、蒸汽时，根据实测温度、压力进行查表方式保偿，保证流量不受温度、压力变化，引起汽体密度的变化而影响流量计准确性。

涡街流量计规格书

涡街流量计规格书

(mm) Temperature
过程连接型式 Conn. T法y兰pe标准 Flange STD.
连接规格 Size 等级 Rating
23 法兰材质 Flange Mat'l 密封面 Facing
24 涡街发生体材质 Vortex Shedder Mat'l
25 本体材质 Body Mat'l
26 27 28

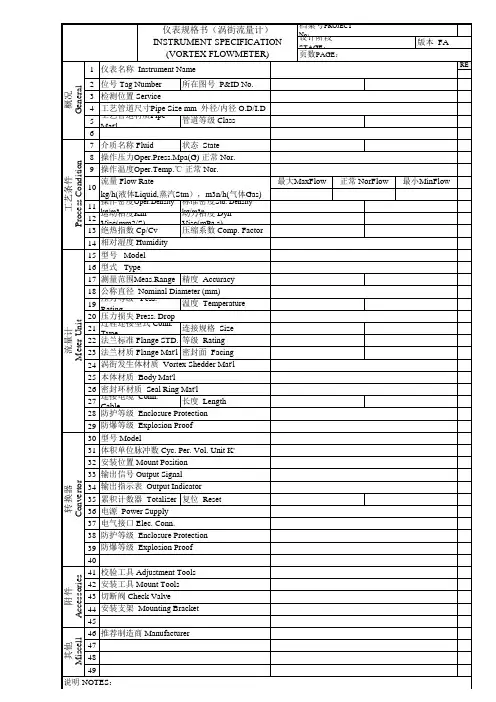

仪表规格书（涡街流量计） INSTRUMENT SPECIFICATION
(VORTEX FLOWMETER)
档案号PROJECT N设o：计阶段 STAGE： 页数PAGE：
1 仪表名称 Instrument Name
概况 General
工艺条件 Process Condition
2 位号 Tag Number 所在图号 P&ID No.
最大MaxFlow
正常 NorFlow
流量计 Meter Unit
转换器 Convertor
附件 Accessories
40 41 校验工具 Adjustment Tools 42 安装工具 Mount Tools 43 切断阀 Check Valve 44 安装支架 Mounting Bracket
45 46 推荐制造商 Manufacturer
其他 Miscell
47
48
49 说明 NOTES：
版本 FA
RE
最小MinFlow
编制
校对
审核
日期
流量 Flow Rate
10 kg/h(液体Liquid,蒸汽Stm），m3n/h(气体Gas)
11 12
操作密度Oper.Density 运 kg/动m3粘度Kin Visc(mm2/S)

涡街流量计

涡街流量计

气体测量上游段特殊情况前后直管段长度参考
上游段工艺管道情况 调节阀 不同平面的两个90度弯头 同一平面的两个90度弯头 球阀 一个90度弯头或T字型接头 同心渐扩管 同心渐缩管 加装整流器
结构
1、壳体 2、旋涡发生体 3、涡个数检测元器件 4、电信号处理
结构
漩涡频率的检测方法大致分为2种： 1、流速变化检测（热敏电阻） 2、压力变化检测（压电晶片）
间隙
压电晶片A 压电晶片B
阻尼塞
结构
密封垫片 间隙
绝缘体 漩涡发生体 阻尼塞
A B C
上压电晶片上导电压块 上压电晶片下导电压块 下压电晶片上导电压块
漩涡横向推力方向
检测：感觉．
（１）轻微振动：
处理：① 外部机械消振措施．如用橡胶 软接头，垫等消振．用支架固 定管道．如图所示．
橡胶软接头
橡胶软垫
2. 转换放大器的输出方式是否搞错?
无论是*CD,*E输出方式搞错均会导致无流量有信号. 一般表现为要求输出电流信号而给的却是脉冲.这是 因为脉冲输出方式静态电流约8mA左右.
缺点
1、怕振动。 2、流量下线死区较大。 3、易受外界电磁场干扰。
安装
1、前后直管段要求： ①液体：V≤10m/s
前≥10D , 后≥ 5D
②气体：前≥20D , 后≥ 1D
安装
2、避开振荡源。 3、远离大功率用电设备。 4、保证密封垫片同心度。 5、尽量加装旁通。 6、留有必要的维修空间。
漩涡流量计 常见故障的分析处理

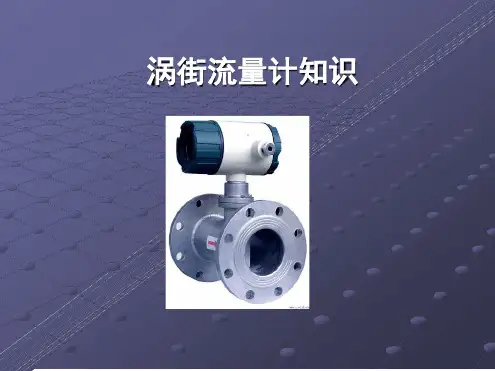

涡街流量计知识
※涡街流量计原理
发展历史
河水流速 V
桥墩
漩涡
测量原理
※测量原理
在流体中设置旋涡发生体（阻流体），从 旋涡发生体两侧交替地产生有规则的旋涡， 这种旋涡称为卡曼涡街，如下图所示。旋 涡列在旋涡发生体下游非对称地排列。设 旋涡的发生频率为f，被测介质来流的平均 速度为U，旋涡发生体迎面宽度为d，表体 通径为D，根据卡曼涡街原理，有如下关系 式f=SrU/d

涡街流量计规格书

涡街流量计规格书
仪表规格书（涡街流量计） INSTRUMENT SPECIFICATION (VORTEX FLOWMETER)
1 仪表名称 Instrument Name 2 3 4 5 6 7 8 9 位号 Tag Number 所在图号 P&ID No. 检测位置 Service 工艺管道尺寸Pipe Size mm 外径/内径 O.D/I.D 工艺管道材质Pipe Mat'l 管道等级 Class
工艺条件 Process Condition
概况 General
最大MaxFlow
正常 NorFlow
最小MinFlow
其他 Miscell
附件 Accessories
转换器 Convertor
流量计 Meter Unit
编制
校对Βιβλιοθήκη 审核日期档案号PROJECT No：
设计阶段 STAGE：
版本 FA
REV
页数PAGE：
介质名称 Fluid 状态 State 操作压力Oper.Press.Mpa(G) 正常 Nor. 操作温度Oper.Temp.℃ 正常 Nor. 流量 Flow Rate 10 kg/h(液体Liquid,蒸汽Stm），m3n/h(气体Gas) 11 操作密度Oper.Density kg/m3 标准密度Std. Density kg/m3n 12 运动粘度Kin Visc(mm2/S) 动力粘度 Dyn Visc(mPa.s) 压缩系数 Comp. Factor 13 绝热指数 Cp/Cv 14 相对湿度 Humidity 15 型号 Model 16 型式 Type 17 测量范围Meas.Range 精度 Accuracy 18 公称直径 Nominal Diameter (mm) 19 压力等级 Pess. Rating 温度 Temperature 20 压力损失 Press. Drop 21 过程连接型式 Conn. Type 连接规格 Size 22 法兰标准 Flange STD. 等级 Rating 23 法兰材质 Flange Mat'l 密封面 Facing 24 涡街发生体材质 Vortex Shedder Mat'l 25 本体材质 Body Mat'l 26 密封环材质 Seal Ring Mat'l 27 连接电缆 Conn. Cable 长度 Length 28 防护等级 Enclosure Protection 29 防爆等级 Explosion Proof 30 型号 Model 31 体积单位脉冲数 Cyc. Per. Vol. Unit K' 32 安装位置 Mount Position 33 输出信号 Output Signal 34 输出指示表 Output Indicator 35 累积计数器 Totalizer 复位 Reset 36 电源 Power Supply 37 电气接口 Elec. Conn. 38 防护等级 Enclosure Protection 39 防爆等级 Explosion Proof 40 41 校验工具 Adjustment Tools 42 安装工具 Mount Tools 43 切断阀 Check Valve 44 安装支架 Mounting Bracket 45 46 推荐制造商 Manufacturer 47 48 49 说明 NOTES：

涡街流量计说明书【范本模板】

涡街流量计说明书【范本模板】

015020020030040050060080100125150200250300无B一、主要技术参数1．适用口径：DN15-DN300,其它口径协议供货。

适用介质:气体、蒸汽、液体。

2．环境条件：环境温度:（—30~+70)℃/（—20~+60℃液晶显示）。

相对湿度：5%~90% 大气压力：(86～106)kPa。

介质温度：（—50～+250）℃，（-50～+350) ℃。

3．供电电源：ａ）三线制:（1）采用外电源时：12~24VDC/30mA（—20%~+15％），无输出可低至9V.（2）电池供电时（可选项）：锂电池3.6V(2—13Ah)/0.3mA。

b)二线制：12~24VDC/4-20mA（-20%~+15％)。

4．输出信号ａ）三线制：（1）脉冲输出：高电平≥8V（供电电压-1V)。

低电平〈0。

5V。

（2)含1K5上拉电阻的集电极开路输出。

（3）RS485通讯：仪表可配置RS485通讯接口。

通信距离≤1200mm。

b）二线制：（1) 二线4~20mA线性校正电流输出（24V时回路负载≤600Ω）。

（2）光隔离无修正原始脉冲输出：高电平≥5V（供电电压—1V）.（3）低电平<0.5V；含1K5上拉电阻的集电极开路输出。

需另供12V电源。

二、基本概述三线/二线制E系列显示电路是涡街流量计的新精简型电路,其放大电路为模拟式.可在常规的流量范围内准确测量气体、液体和蒸汽的流量.可由开关设定适应各种口径和各类测量介质。

数据后处理和信号远传电路分为三线制和二线制。

三线制可带RS485通讯，并可采用电池供电.二线制用4-20mA电流输出并可提供隔离的原始脉冲输出。

三、仪表接线仪表接线在放大板上，大端子为必用的主接线端子，小端子为附加功能接线的辅助端子。

（一)三线制电路接线(左侧3位吊框旋压式端子）POU：为脉冲输出端。

V+：为外接的12V~24VDC电源+端。

当V+和GND接外电源后电路工作（电池供电型则转入有电工作态),脉冲输出从POU引出。

涡街流量计技术参数

涡街流量计技术参数

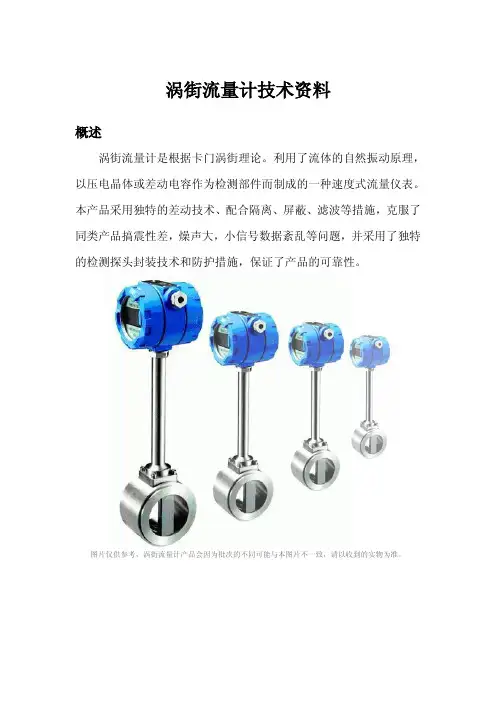

涡街流量计技术资料概述涡街流量计是根据卡门涡街理论。

利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。

本产品采用独特的差动技术、配合隔离、屏蔽、滤波等措施，克服了同类产品搞震性差，燥声大，小信号数据紊乱等问题，并采用了独特的检测探头封装技术和防护措施，保证了产品的可靠性。

图片仅供参考，涡街流量计产品会因为批次的不同可能与本图片不一致，请以收到的实物为准。

测量原理：当流体以一定流速流经设置在流畅中的旋涡发生体时，在柱体的下游产生一对交替出现的而且排列整齐的涡列（涡街），先在柱体的一侧产生，继而在柱体的另一侧产生。

这一产生旋涡的理论首先由卡门（Karman）提出，命名为卡门涡街，并给出了频率与流速的关系式，其中系数被命名为斯特罗哈尔数。

涡轮流量计总代理--广州赫蒂能源设备有限公司是一家专业从事燃气输配设备、燃气能源设备开发、设计、生产、销售、安装、调式维护的综合型高新企业。

使用范围：该仪表结构简单牢固，测量精确度在规定的雷诺数范围内不受介质的温度、压力、密度、粘度的影响等特点外安装简单、使用寿命长、维修成本低是广大用户首先产品。

广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种单相介质流量的计量。

技术参数：测量介质液体、气体、蒸汽（饱和蒸汽在干度≥85%时，可认为单相介质）压力等级 1.6MPa、2.5MPa、4.0MPa、（≥1.0MPa规格需协议订货）安装方式法兰卡装式：DN15-DN300固定插入式、球阀插入式：DN200-DN2500精度等级 1.0级、1.5级、2.5级流量范围液体：0.35-7.0m/s 气体：5.0-60.0m/s 蒸汽：6.0-70.0m/s量程比1:81:101:15防护等级普通型：IP65潜水型：IP65防爆等级本安型：Ex IIBT2-T5隔爆型：Exd IIBT2-T5使用环境环境温度：-40℃~55℃相对湿度：≥90%大气压力：86~106kpa供电电源脉冲型：12VDC+24VDC（可选）电流型：DC24V4-20mA现场显示型：自由电池供电3.6V输出信号脉冲信号：1~3000Hz低电平≤1V高电平≥5V二线制：4-20mA DC电流信号/（可带Hart协议）三线制：4-20mA DC电流信号/（可带RS485通讯）信号传输距离脉冲信号：≤500m电流信号：≤1000m RS485通讯：≤1200m仪表材质304/316（需气体材质可特殊订货）详细资料请咨询代理：壹伍捌壹伍捌伍壹玖叁肆产品类型：产品有基础型、差压型、稳压补偿一体型三周测量型式，基本型测量单一工况流量信号，差压补偿型直接质量流量，温压补偿一体型可同时测量温度、压力、流量信号，经补偿后输出标况体积流量或质量流量。

涡街流量计规格书

涡街流量计规格书

OutPu tPower SEunpclpols uErxeplo sCioonndu iLdocal ICnodmicpa eCnosuantit eArcces sories
选项 Options
43
44 45 制造厂 46 流量计型号 47 转换器型号
Manuf aFclotuwre mCoenteVr ertor
UOnpietr DStednsit DPreensssi.t DVrisocpos iPtyress.
21 连接形式
RCaotninng.
22 连接尺寸 23 测量范围 24 本体材质
TCyopnen. SFilzoewe RBaotdinyg
流量计 Flowmeter
25 法兰材质
MFlaantegrei
概述 General
3 P&I图号 4 管道号 5 管道材质
eP&I DLiWneG. NLion.e
6 管道规格
MLinateeri
7 管道等级
SLiiznee
8 数量 9 介质名称 10 介质状态
SQcuhaendti. tFyluid NFlaumide
操作条件 Operation Condition
OutPu tPower SEunpclpols uErxeplo sCioonndu iLdocal ICnodmicpa eCnosuantit eArcces sories
选项 Options
43
44 45 制造厂 46 流量计型号 47 转换器型号
Manuf aFclotuwre mCoenteVr ertor
概述 General
3 P&I图号 4 管道号 5 管道材质

罗斯蒙特8800D系列涡街流量计

罗斯蒙特8800D系列涡街流量计

目录
订购信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 典型流量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 产品认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 尺寸图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
每款夹持式流量计都配备定位环，27 确保表体与邻接管线 正确对中。

罗斯蒙特 8600D 系列涡街流量计

罗斯蒙特 8600D 系列涡街流量计

2013 年 11 月
其中：
PPL = 永久压力损失 （kPa 或 psi）
其中： ρf = 工作条件下的密度 （kg/m3 或 lb/ft3） Q = 实际体积流量 （气体 = m3/hr 或 ft3/min; 液体 = l/min
或 gal/min） D = 流量计孔径 （mm 或 in.） A = 常数，取决于流量计型式、流体类型和流量单位。按下
可选 LCD 显示器能够显示： 初级变量 速度流量 体积流量 质量流量 量程百分比 模拟输出 累积量 漩涡频率
压力限制
脉冲输出频率 （如果适用）
法兰式流量计 额定为 ASME B16.5 (ANSI) 150、 300 级， EN 1092-1 PN 16 和 40。
雷诺数限制 最小 5000
表 2. 最低可测流量计的流速(1)
液体 气体
54/ρ 54/ρ
米/秒
英尺 / 秒
36/ρ 36/ρ
ρ 是流动条件下的过程流体密度，当流速以 ft/s 表示时，过程流体密 度的单位是 lb/ft3，当流速以 m/s 表示时，过程流体密度的单位是 kg/m3
(1) 流速以标准管道规格 40 的管道为基准。
输出测试
电流源
可以命令流量计把电流设置为 4 和 20 毫安之间的任意指定 值。
频率源
可以命令流量计把频率设置为 0 和 10000 Hz 之间的任意指定 值。
小流量切除
可在整个流量范围内调整。在低于选定值时，输出会被驱动为 4 mA 和零脉冲输出频率。
湿度限值
工作湿度范围为 0-95% 相对湿度，无冷凝条件 （按照 IEC 60770 第 6.2.11 节的规定测试）
注

涡街流量计-附录6 浙石化涡街流量计选型手册

涡街流量计-附录6 浙石化涡街流量计选型手册

涡街流量计选型涡街流量计 F 200, 7F2B法兰式1.1涡街流量计 F 200, 7F2B15, DN15 1/2"涡街流量计 F 200, 7F2B25, DN25 1"涡街流量计 F 200, 7F2B40, DN40 1 ½”涡街流量计 F 200, 7F2B50, DN50 2"涡街流量计 F 200, 7F2B80, DN80 3"涡街流量计 F 200, 7F2B1H, DN100 4"涡街流量计 F 200, 7F2B1F, DN150 6"涡街流量计 F 200, 7F2B2H, DN200 8"涡街流量计 F 200, 7F2B2F, DN250 10"涡街流量计 F 200, 7F2B3H, DN300 12"认证:AA 非防爆场合N4 NEPSI Ex ia IIC Zone 0/1 DIP A21N5 NEPSI Ex d[ia] IIC Zone 0/1 DIP A21输出; 输入:A 4-20mA HARTB 4-20mA HART, 脉冲/频率/开关输出C 4-20mA HART, 4-20mA 模拟显示; 操作:C SD02 4行; 按键 + 数据备份功能E SD03 4行; 背光; 触摸键控制+数据备份功能L 适用显示 FHX50 + M12连接外壳:B GT18 双腔室, 316LC GT20 双腔室, 铝涂层J GT20 双腔室, 分离型, 铝涂层 + 5m 电缆K GT18 双腔室, 分离型, 316L + 5m 电缆电气连接:A 电缆密封套 M20 (适用于本安)B 螺纹 M20 （适用于隔爆）传感器型:1 体积流量基本型 316L -40...+260oC2 体积流量高/低温度型 316L -200...+400oC3 质量流量 (集成温度测量）316L -200...+400oC过程连接:999 特殊规格, 请定义TSP号AAS Cl.150 RF Sch.40, 法兰 ASME B16.5ABS Cl.300 RF Sch.40, 法兰 ASME B16.5AFS Cl.150 RF Sch.80, 法兰 ASME B16.5(DN<200) AGS Cl.300 RF Sch.80, 法兰 ASME B16.5 (DN<200)D1S PN16, 法兰 EN1092-1-B1 (DIN2501) (DN 100~300) D2S PN40, 法兰 EN1092-1-B1 (DIN2501)DDS PN10, 法兰 EN1092-1-B1 (DIN2501) (DN 200~300) DES PN25, 法兰 EN1092-1-B1 (DIN2501) (DN 200~300) 标定流量:K 0.75% 体积 3-点M 0.75% 体积 3-点, 可追踪 ISO/IEC17025>操作语言显示:AK 简体中文>>传感器选项1:CA DSC-Sensor 密封圈 Viton, -15oC…+175oCCB DSC-Sensor 密封圈 Kalrez, -20oC…+275oCCC DSC-Sensor 密封圈 Gylon, -200oC…+260oCCD 恶劣环境, DSC 传感器组件 Alloy C22C9 特殊型（高压600#）>>传感器选项2:CE 恶劣环境, 接液部分 Alloy C22CH 双探头, 体积, GT20 铝, 一体化CI 双探头, 质量, GT20 铝, 一体化CJ 双探头, 体积, GT18 316L, 一体化CK 双探头, 质量, GT18 316L, 一体化CL 双探头, 体积, GT20 铝, 分离型CO 双探头, 质量, GT20 铝, 分离型CP 双探头, 体积, GT18 316L, 分离型CQ 双探头, 质量, GT18 316L, 分离型>>用户参数设定:D1 输入1，输入电流DC 输出 1, 液体DD 输出 2, 液体DE 输出 1, 气体DF 输出 2, 气体DG 累计DH 显示; 累计DJ 输出 1, 蒸汽DK 输出 2, 蒸汽>>服务:HA 除油脂处理 (接液部分)HB 含证书清洗验证 (适用于氧气服务) BS IEC 60877:1999+BOC 0000-N-S-430-00-01 (接液部分)检测证书>>其他认证:LA SILLR NACE MR0175 (接液部分)LS NACE MR0103 (接液部分)>>安装附件:NA 过压保护>>附件包含:PB 遮阳罩PG 电缆, 分离型, 10mPH 电缆, 分离型, 20mPI 电缆, 分离型, 30mPJ 电缆铠装, 分离型, 10mPK 电缆铠装, 分离型, 20mPL 电缆铠装, 分离型, 30mPM 柱装安装附件, 分离型 DN20-DN80 3/4"-3">>标记:Z1 位号 (TAG), 见附加说明1.2 涡街流量计 R, 7R2B, 内缩径型涡街流量计 R, 7R2BRF, DN25 1" >DN15 1/2"涡街流量计 R, 7R2BRG, DN40 1 1/2" >DN25 1"涡街流量计 R, 7R2BRJ, DN50 2" >DN40 1 1/2"涡街流量计 R, 7R2BRK, DN80 3" >DN50 2"涡街流量计 R, 7R2BRM, DN100 4" >DN80 3"涡街流量计 R, 7R2BRN, DN150 6" >DN100 4"涡街流量计 R, 7R2BRR, DN200 8" >DN150 6"涡街流量计 R, 7R2BSF, DN40 1 1/2" >DN15 1/2"涡街流量计 R, 7R2BSG, DN50 2" >DN25 1 "涡街流量计 R, 7R2BSJ, DN80 3" >DN40 1 1/2"涡街流量计 R, 7R2BSK, DN100 4" >DN50 2"涡街流量计 R, 7R2BSM, DN150 6" >DN80 3"涡街流量计 R, 7R2BSN, DN200 8" >DN100 4"涡街流量计 R, 7R2BSR, DN250 10" >DN150 6"认证:AA 非防爆场合N4 NEPSI Ex ia IIC Zone 0/1 DIP A21N5 NEPSI Ex d[ia] IIC Zone 0/1 DIP A21输出; 输入:A 4-20mA HARTB 4-20mA HART, 脉冲/频率/开关输出C 4-20mA HART, 4-20mA 模拟显示; 操作:C SD02 4行; 按键 + 数据备份功能E SD03 4行, 背光; 触摸键控制 + 数据备份功能L 适用显示 FHX50 + M12 连接外壳:B GT18 双腔室, 316LC GT20 双腔室, 铝涂层J GT20 双腔室, 分离型, 铝涂层 + 5m 电缆K GT18 双腔室, 分离型, 316L + 5m 电缆电气连接:A 电缆密封套 M20 (适用于本安)B 螺纹 M20 （适用于隔爆）传感器型:1 体积流量基本型 316L -40...+260oC2 体积流量高/低温度型 316L -200...+400oC3 质量流量 (集成温度测量） 316L -200...+400oC过程连接:999 特殊规格, 请定义TSP号AAS Cl.150 RF Sch.40, 法兰 ASME B16.5ABS Cl.300 RF Sch.40, 法兰 ASME B16.5AFS Cl.150 RF Sch.80, 法兰 ASME B16.5(RR/SN/SR 不适用) AGS Cl.300 RF Sch.80, 法兰 ASME B16.5 (RR/SN/SR 不适用) D1S PN16, 法兰 EN1092-1-B1 (DIN2501) (DN 100~300)D2S PN40, 法兰 EN1092-1-B1 (DIN2501)DDS PN10, 法兰 EN1092-1-B1 (DIN2501) (DN 200~300)DES PN25, 法兰 EN1092-1-B1 (DIN2501) (DN 200~300) 标定流量:K 0.75% 体积 3-点M 0.75% 体积 3-点, 可追踪 ISO/IEC17025>操作语言显示:AK 简体中文>>传感器选项1:CA DSC-Sensor 密封圈 Viton, -15oC…+175oCCB DSC-Sensor 密封圈 Kalrez, -20oC…+275oCCC DSC-Sensor 密封圈 Gylon, -200oC…+260oCCD 恶劣环境, DSC 传感器组件 Alloy C22C9 特殊型（高压600#）>>传感器选项2:CH 双探头, 体积, GT20 铝, 一体化CI 双探头, 质量, GT20 铝, 一体化CJ 双探头, 体积, GT18 316L, 一体化CK 双探头, 质量, GT18 316L, 一体化CL 双探头, 体积, GT20 铝, 分离型CO 双探头, 质量, GT20 铝, 分离型CP 双探头, 体积, GT18 316L, 分离型CQ 双探头, 质量, GT18 316L, 分离型>>应用包:EA 扩展 HistoROMEB 心跳校验技术EN 天然气ET 空气+工业气体（纯净+混合）>>服务:HA 除油脂处理 (接液部分)HB 含证书清洗验证 (适用于氧气服务) BS IEC 60877:1999+BOC 0000-N-S-430-00-01 (接液部分)检测证书>>其他认证:LA SILLR NACE MR0175 (接液部分)LS NACE MR0103 (接液部分)>>安装附件:NA 过压保护>>附件包含:PB 遮阳罩PG 电缆, 分离型, 10mPH 电缆, 分离型, 20mPI 电缆, 分离型, 30mPJ 电缆铠装, 分离型, 10mPK 电缆铠装, 分离型, 20mPL 电缆铠装, 分离型, 30mPM 柱装安装附件,分离型 DN20-DN80 3/4"-3">>标记:Z1 位号 (TAG), 见附加说明1.3 涡街流量计 O 200, 7O2B 高压型涡街流量计 O 200, 7O2B15, DN15 1/2"涡街流量计 O 200, 7O2B25, DN25 1"涡街流量计 O 200, 7O2B40, DN40 1 ½”涡街流量计 O 200, 7O2B50, DN50 2"涡街流量计 O 200, 7O2B80, DN80 3"涡街流量计 O 200, 7O2B1H, DN100 4"涡街流量计 O 200, 7O2B1F, DN150 6"认证:AA 非防爆场合N4 NEPSI Ex ia IIC Zone 0/1 DIP A21N5 NEPSI Ex d[ia] IIC Zone 0/1 DIP A21输出; 输入:A 4-20mA HARTB 4-20mA HART, 脉冲/频率/开关输出C 4-20mA HART, 4-20mA 模拟显示; 操作:C SD02 4行; 按键 + 数据备份功能E SD03 4行, 背光; 触摸键控制 + 数据备份功能L 适用显示 FHX50 + M12 连接外壳:B GT18 双腔室, 316LC GT20 双腔室, 铝涂层J GT20 双腔室, 分离型, 铝涂层 + 5m 电缆K GT18 双腔室, 分离型, 316L + 5m 电缆电气连接:A 电缆密封套 M20 （适用于本安）B 螺纹 M20 （适用于隔爆）传感器型:4 体积流量 Alloy 718 -200...+400oC5 体积流量钛 -50...+400oC6 质量流量 Alloy 718 (集成温度测量) -200...+400oC过程连接:999 特殊型, 请定义TSP号ACS Cl.600 RF Sch.80, 法兰 ASME B16.5 (适用于传感器选项4/6) ADS Cl.900 RF Sch.80, 法兰 ASME B16.5 (适用于传感器选项5) AES Cl.1500 RF Sch.80, 法兰 ASME B16.5 5 (适用于传感器选项5) D3W PN63, 法兰 DIN2501(适用于传感器选项4/6)D4W PN100, 法兰 DIN2501, DIN2526E 5 (适用于传感器选项4/6)D5W PN160, 法兰 DIN2501, DIN2526E 5 (适用于传感器选项4/6)D6W PN250, 法兰 DIN2501, DIN2526E (适用于传感器选项5) 标定流量:K 0.75% 体积 3-点M 0.75% 体积 3-点, 可追踪 ISO/IEC17025>操作语言显示:AK 简体中文>>传感器选项1:CA DSC-Sensor 密封圈 Viton, -15oC…+175oCCB DSC-Sensor 密封圈 Kalrez, -20oC…+275oCCC DSC-Sensor 密封圈 Gylon, -200oC…+260oCCD 恶劣环境, DSC 传感器组件 Alloy C22>>传感器选项2:CH 双探头, 体积, GT20 铝, 一体化CI 双探头, 质量, GT20 铝, 一体化CJ 双探头, 体积, GT18 316L, 一体化CK 双探头, 质量, GT18 316L, 一体化CL 双探头, 体积, GT20 铝, 分离型CO 双探头, 质量, GT20 铝, 分离型CP 双探头, 体积, GT18 316L, 分离型CQ 双探头, 质量, GT18 316L, 分离型>>应用包:EA 扩展 HistoROMEB 心跳校验技术EN 天然气ET 空气+工业气体（纯净+混合）>>服务:HA 除油脂处理 (接液部分)HB 含证书清洗验证 (适用于氧气服务) BS IEC 60877:1999+BOC 0000-N-S-430-00-01 (接液部分)检测证书>>其他认证:LA SILLR NACE MR0175 (接液部分)LS NACE MR0103 (接液部分)>>安装附件:NA 过压保护>>附件包含:PB 遮阳罩PG 电缆, 分离型, 10mPH 电缆, 分离型, 20mPI 电缆, 分离型, 30mPJ 电缆铠装, 分离型, 10mPK 电缆铠装, 分离型, 20mPL 电缆铠装, 分离型, 30mPM 柱装安装附件, 分离型 DN20-DN80 3/4"-3">>标记:Z1 位号 (TAG), 见附加说明。

仪器仪表精品资料：涡街流量计

仪器仪表精品资料：涡街流量计

涡街流量计1概述在特定的流动条件下，一部分流体动能转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。

目前流体振动流量计有三类：涡街流量计、旋进（旋涡进动）流量计和射流流量计。

流体振动流量计具有以下一些特点：1）输出为脉冲频率，其频率与被测流体的实际体积流量成正比，它不受流体组分、密度、压力、温度的影响；2）测量范围宽，一般范围度可达10：1以上；3）精确度为中上水平；4）无可动部件，可靠性高；5）结构简单牢固，安装方便，维护费较低；6）应用范围广泛，可适用液体、气体和蒸气。

本文仅介绍涡街流量汁（以下简称VSF或流量计）。

VSF是在流体中安放一根（或多根）非流线型阻流体（bluff body），流体在阻流体两侧交替地分离释放出两串规则的旋涡，在一定的流量范围内旋涡分离频率正比于管道内的平均流速，通过采用各种形式的检测元件测出旋涡频率就可以推算出流体的流量。

1早在1878年斯特劳哈尔（Strouhal）就发表了关于流体振动频率与流速关系的文章，斯特劳哈尔数就是表示旋涡频率与阻流体特征尺寸，流速关系的相似准则。

人们早期对涡街的研究主要是防灾的目的，如锅炉及换热器钢管固有频率与流体涡街频率合拍将产生共振而破坏设备。

涡街流体振动现象用于测量研究始于20世纪50年代，如风速计和船速计等。

60年代末开始研制封闭管道流量计--涡街流量计，诞生了热丝检测法及热敏检测法VSF。

70、80年代涡街流量计发展异常迅速，开发出众多类型阻流体及检测法的涡街流量计，并大量生产投放市场，像这样在短短几年时间内就达到从实验室样机到批量生产过程的流量计还绝无仅有。

我国VSF的生产亦有飞速发展，全国生产厂达数十家，这种生产热潮国外亦未曾有过。

应该看到，VSF尚属发展中的流量计，无论其理论基础或实践经验尚较差。

至今最基本的流量方程经常引用卡曼涡街理论，而此理论及其一些定量关系是卡曼在气体风洞（均匀流场）中实验得出的，它与封闭管道中具有三维不均匀流场其旋涡分离的规律是不一样的。
