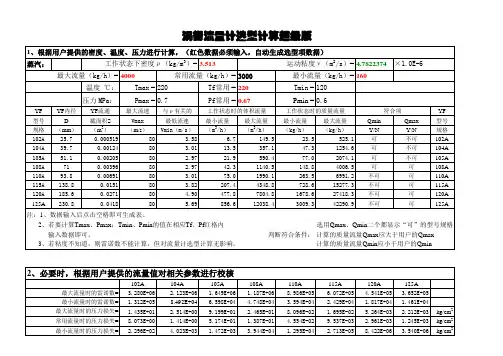

涡街流量计选型表

涡街流量计是速度式流量计的一种，也叫旋涡流量计或卡门涡街流量计，它是集信号检测及微电子智能化技术于一体的高新机电产品。

它主要是以卡门涡街理论为基础的，并且还采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，从而可以测量出流体的流量。

智能涡街流量计的传感器使用的感应元件不直接与被测介质接触，其性能稳定、可靠性高，并且在传感器内无可动部件，其结构简单而牢固，涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气、油类等多种介质。

其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

无可动机械零件，因此可靠性高,仪表参数能长期稳定。

涡街流量计采用压电应力式传感器,可靠性高,有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

涡街流量计相关参数下面安徽康泰来为您分享！涡街流量计原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列，涡街流量计VSF输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。

但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计量还是有直接影响的。

在实际应用中，往往最大流量远低于仪表的上限值，随着负荷的变化，最小流量又往往会低于仪表的下限值，仪表并非工作在它的最佳工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。

我公司研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便，温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。

■ 适用介质条件：单相流体雷诺数Re D 大于等于2×104介质：液体（水、污水、弱酸、弱碱溶液等）气体（空气、氧气、氢气、氮气、天然气等） 蒸汽（饱和蒸汽和过热蒸汽）■ 主要功能温度、压力、流量同时监测； 温度、压力补偿一体化； 定量控制信号输出； 瞬时流量上、下限报警； 带RS-485通讯或HART通讯协议；输出瞬时量对应的4～20mA信号或频率信号； 瞬时流量、累积流量、温度值、压力值同屏显示。

工作原理Sr——斯特劳哈尔数，是一个取决于柱体断面形状而与流体的性质和流速大小基本无关的常数，vf=St×- d fd v=— StVe涡街流量计的基本原理是卡门涡街原理，即“涡街旋涡分离频率与流速成正比”流量计本体直径与仪表的公称口径基本相同，如图1所示，流量计本体内插入有一个近似为等腰三角形的柱体(也称发生体)，柱体的轴线与被测介质流动方向垂直，底面迎向流体，当被测介质流过柱体时，在柱体两侧交替产生旋涡，旋涡不断产生和分离，在柱体下游便形成了交错排列的两列旋涡即“涡街”。

理论分析和实验已证明，旋涡分离的频率与柱侧介质流速成正比。

由于d和St是常数，而流速v与管内平均流速Ve有固定关系（Ve=v/（1-1.25d/D））测得旋涡分离频率f就测得管内平均流速Ve，从而测得体积流量，一段时间内分离旋涡的个数N与流过液体的体积V之比（单位体积对应的旋涡数)称为仪表系数K：K=N/VPTLUG系列涡街流量采用装设于柱体后面的压电探头检测旋涡分离频率，传感器输出与流量成比例的电压脉冲信号，流量变送器输出与流量成比例的4～20mA标准电流信号传感器技术指标【注1】法兰连接：表体有国标法兰，与用户管道上的国标法兰连接（法兰标准：GB/T9119-2000）； 法兰卡装连接：表体用法兰和螺栓卡装在管道上，出厂时已配带卡装法兰、密封垫和螺栓； 带法兰插入式：管道上开一插入孔，传感器插在管道的中心点，仪表用法兰固定在管道上， 需配短节法兰请在订货时注明【注2】DN20～DN100口径精度一般为±1.0％； DN100～DN300口径精度一般为±1.5％； 插入式精度一般为±1.5％；备注：温度高于200℃时，建议选用分体式流量计，即传感器和转换器安装，两者之间的信号传输用电缆连接，PTLUG Vortex Shedding Flowmeter转换器Array备注：PTG10模拟型转换器只带频率输出，无显示，若需显示有温度、压力补偿功能，请与流量积算仪配用或选择PTG20智能型转换器PTLUG100模拟型涡街流量计选型表【注1】PTLUG100模拟型涡街流量计由传感器和PTG10传换器组成选型举例:PTLUG100-C0050SCDT1NY举例说明：模拟型涡街流量计，口径DN50，测量介质是蒸汽，法兰卡装连接，压力等级1.6MPa，介质温度小于200℃，普通非防爆型，配流量积算仪。

涡街流量计？的选型流量仪表是过程自动化仪表与装置中的大类仪表之一，它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是进展工农业生产，节省能源，改进产品质量，提高经济效益和管理水平的紧要工具在国民经济中占有紧要的地位。

在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化掌控系统的检测仪表和测量物料数量的总量表。

没有一种十全十美的流量计，各类仪表都有各自的特点，选型的目的就是在浩繁的品种中扬长避短选择自身合适的流量计仪表。

流量仪表（流量计）的选型对仪表能否成功使用往往起着很紧要的作用，由于被测对象的多而杂情形以及仪表品种繁多、性能指标各使得仪表的选型感到困难。

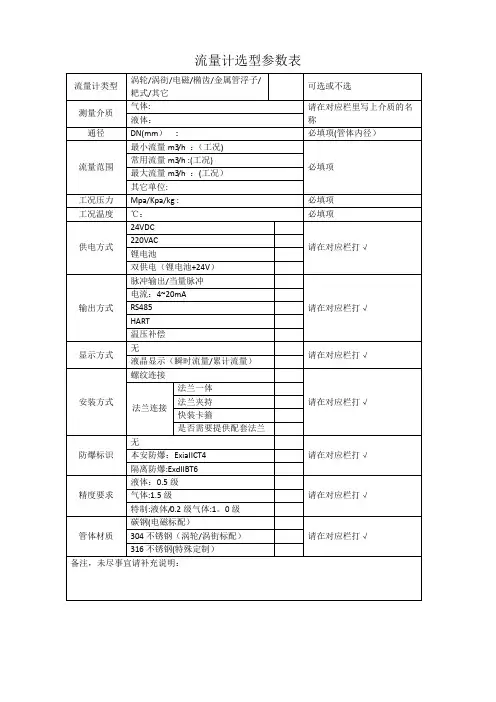

（一）涡街流量计的一般选型：可以从五个方面进行考虑，这五个方面为流量计仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。

五个方面的认真因素如下：1、仪表性能方面：精准度、重复性、线性度、范围度、流量范围、信号输出特性、响应时间、压力损失等；2、流体特性方面：温度、压力、密度、粘度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、声速、导热系数、比热容，等熵指数；3、安装条件方面：管道布置方向，流动方向，检测件上下游侧直管段长度、管道口径，维护和修理空间、电源、接地、辅佑襄助设备（过滤器、消气器）、安装、等；4、环境条件方面：环境温度、湿度、电磁干扰、安全性、防爆、管道振动等；5、经济因素方面：仪表购置费、安装费、运行费、校验费、维护和修理费、仪表使用寿命、备品备件等。

（二）涡轮番量计选型步骤如下：1、依据流体种类及五个方面考虑因素初选可用仪表类型（要有几种类型以便进行选择）；2、对初选类型进行资料及价格信息的收集，为深入的分析比较准备条件；3、采纳淘汰法渐渐集中到1～2种类型，对五个方面因素要反复比较分析终确定预选目标。

标签:流量计。

涡街流量计外形尺寸
可以到ｈｔｔｐ：／／ｗｗｗ．ｙｈｌｌｊ．ｃｏｍ／．这里面进行浏览查看
注：1、以上参数仅适用于法兰卡装式2.5MPa以下压力规格的涡街流量计。

2、安装法兰为专用法兰，出厂时已配备，安装法兰的标准为企业标准，推荐使用。

说明：
1、以上尺寸仅供设计选型时参考，实际尺寸以出厂或定货时确认为准。

2、常用无缝钢管直径为公制钢管直径，如采用英制钢管，需在定货时注明。

3、管道对焊式、螺纹连接式、卡箍连接式、固定插入式、球阀插入式的结构外形尺寸，以及高温型、超低温型的外形尺寸以出厂或定货时确认为准。

4、流量计安装法兰采用企业标准或国家标准GB/T9119-2000，也可根据用户需要采用国家其他部门或行业标准，或采用其他国家标准（美标、德标、日标等），如需特殊标准请在定货时注明。

HART总线协议功能
图1 管道内的涡街
此系列流量变送器的设计柱宽d与流通管直径D具有固定的比值，因此，流经管内的平均流速V与柱体流速V有
图2 流量计结构图
图3(c) 插入式结构尺寸图图3（b） 法兰式结构尺寸图
D
2
H
D L
D
D
φ
×
n
L
0.5D
D
H
L
V+V-F
+RS485-
图4
图5
七、电流输出负载特性曲线
图6 负载特性曲线图
2、SM壳体端子图及各接线端子定义
+24V-
+OUT-
+5V-
设定移位置数
SMART FLOWMETER
SET
瞬时流量百分比
图8 SM壳体表头液晶屏显示内容
仪表正常测量状态下可同屏显示介质温度、管道压力、瞬时流量百分比、瞬时流量值及累积流量，电池供电
测液体测气体
测气体
测液体
管形支架管道
保温层
图12
图133～5D
6～8D
压力传感器温度传感器。

涡街流量计选型涡街流量计 F 200, 7F2B法兰式1.1涡街流量计 F 200, 7F2B15, DN15 1/2"涡街流量计 F 200, 7F2B25, DN25 1"涡街流量计 F 200, 7F2B40, DN40 1 ½”涡街流量计 F 200, 7F2B50, DN50 2"涡街流量计 F 200, 7F2B80, DN80 3"涡街流量计 F 200, 7F2B1H, DN100 4"涡街流量计 F 200, 7F2B1F, DN150 6"涡街流量计 F 200, 7F2B2H, DN200 8"涡街流量计 F 200, 7F2B2F, DN250 10"涡街流量计 F 200, 7F2B3H, DN300 12"认证:AA 非防爆场合N4 NEPSI Ex ia IIC Zone 0/1 DIP A21N5 NEPSI Ex d[ia] IIC Zone 0/1 DIP A21输出; 输入:A 4-20mA HARTB 4-20mA HART, 脉冲/频率/开关输出C 4-20mA HART, 4-20mA 模拟显示; 操作:C SD02 4行; 按键 + 数据备份功能E SD03 4行; 背光; 触摸键控制+数据备份功能L 适用显示 FHX50 + M12连接外壳:B GT18 双腔室, 316LC GT20 双腔室, 铝涂层J GT20 双腔室, 分离型, 铝涂层 + 5m 电缆K GT18 双腔室, 分离型, 316L + 5m 电缆电气连接:A 电缆密封套 M20 (适用于本安)B 螺纹 M20 （适用于隔爆）传感器型:1 体积流量基本型 316L -40...+260oC2 体积流量高/低温度型 316L -200...+400oC3 质量流量 (集成温度测量）316L -200...+400oC过程连接:999 特殊规格, 请定义TSP号AAS Cl.150 RF Sch.40, 法兰 ASME B16.5ABS Cl.300 RF Sch.40, 法兰 ASME B16.5AFS Cl.150 RF Sch.80, 法兰 ASME B16.5(DN<200) AGS Cl.300 RF Sch.80, 法兰 ASME B16.5 (DN<200)D1S PN16, 法兰 EN1092-1-B1 (DIN2501) (DN 100~300) D2S PN40, 法兰 EN1092-1-B1 (DIN2501)DDS PN10, 法兰 EN1092-1-B1 (DIN2501) (DN 200~300) DES PN25, 法兰 EN1092-1-B1 (DIN2501) (DN 200~300) 标定流量:K 0.75% 体积 3-点M 0.75% 体积 3-点, 可追踪 ISO/IEC17025>操作语言显示:AK 简体中文>>传感器选项1:CA DSC-Sensor 密封圈 Viton, -15oC…+175oCCB DSC-Sensor 密封圈 Kalrez, -20oC…+275oCCC DSC-Sensor 密封圈 Gylon, -200oC…+260oCCD 恶劣环境, DSC 传感器组件 Alloy C22C9 特殊型（高压600#）>>传感器选项2:CE 恶劣环境, 接液部分 Alloy C22CH 双探头, 体积, GT20 铝, 一体化CI 双探头, 质量, GT20 铝, 一体化CJ 双探头, 体积, GT18 316L, 一体化CK 双探头, 质量, GT18 316L, 一体化CL 双探头, 体积, GT20 铝, 分离型CO 双探头, 质量, GT20 铝, 分离型CP 双探头, 体积, GT18 316L, 分离型CQ 双探头, 质量, GT18 316L, 分离型>>用户参数设定:D1 输入1，输入电流DC 输出 1, 液体DD 输出 2, 液体DE 输出 1, 气体DF 输出 2, 气体DG 累计DH 显示; 累计DJ 输出 1, 蒸汽DK 输出 2, 蒸汽>>服务:HA 除油脂处理 (接液部分)HB 含证书清洗验证 (适用于氧气服务) BS IEC 60877:1999+BOC 0000-N-S-430-00-01 (接液部分)检测证书>>其他认证:LA SILLR NACE MR0175 (接液部分)LS NACE MR0103 (接液部分)>>安装附件:NA 过压保护>>附件包含:PB 遮阳罩PG 电缆, 分离型, 10mPH 电缆, 分离型, 20mPI 电缆, 分离型, 30mPJ 电缆铠装, 分离型, 10mPK 电缆铠装, 分离型, 20mPL 电缆铠装, 分离型, 30mPM 柱装安装附件, 分离型 DN20-DN80 3/4"-3">>标记:Z1 位号 (TAG), 见附加说明1.2 涡街流量计 R, 7R2B, 内缩径型涡街流量计 R, 7R2BRF, DN25 1" >DN15 1/2"涡街流量计 R, 7R2BRG, DN40 1 1/2" >DN25 1"涡街流量计 R, 7R2BRJ, DN50 2" >DN40 1 1/2"涡街流量计 R, 7R2BRK, DN80 3" >DN50 2"涡街流量计 R, 7R2BRM, DN100 4" >DN80 3"涡街流量计 R, 7R2BRN, DN150 6" >DN100 4"涡街流量计 R, 7R2BRR, DN200 8" >DN150 6"涡街流量计 R, 7R2BSF, DN40 1 1/2" >DN15 1/2"涡街流量计 R, 7R2BSG, DN50 2" >DN25 1 "涡街流量计 R, 7R2BSJ, DN80 3" >DN40 1 1/2"涡街流量计 R, 7R2BSK, DN100 4" >DN50 2"涡街流量计 R, 7R2BSM, DN150 6" >DN80 3"涡街流量计 R, 7R2BSN, DN200 8" >DN100 4"涡街流量计 R, 7R2BSR, DN250 10" >DN150 6"认证:AA 非防爆场合N4 NEPSI Ex ia IIC Zone 0/1 DIP A21N5 NEPSI Ex d[ia] IIC Zone 0/1 DIP A21输出; 输入:A 4-20mA HARTB 4-20mA HART, 脉冲/频率/开关输出C 4-20mA HART, 4-20mA 模拟显示; 操作:C SD02 4行; 按键 + 数据备份功能E SD03 4行, 背光; 触摸键控制 + 数据备份功能L 适用显示 FHX50 + M12 连接外壳:B GT18 双腔室, 316LC GT20 双腔室, 铝涂层J GT20 双腔室, 分离型, 铝涂层 + 5m 电缆K GT18 双腔室, 分离型, 316L + 5m 电缆电气连接:A 电缆密封套 M20 (适用于本安)B 螺纹 M20 （适用于隔爆）传感器型:1 体积流量基本型 316L -40...+260oC2 体积流量高/低温度型 316L -200...+400oC3 质量流量 (集成温度测量） 316L -200...+400oC过程连接:999 特殊规格, 请定义TSP号AAS Cl.150 RF Sch.40, 法兰 ASME B16.5ABS Cl.300 RF Sch.40, 法兰 ASME B16.5AFS Cl.150 RF Sch.80, 法兰 ASME B16.5(RR/SN/SR 不适用) AGS Cl.300 RF Sch.80, 法兰 ASME B16.5 (RR/SN/SR 不适用) D1S PN16, 法兰 EN1092-1-B1 (DIN2501) (DN 100~300)D2S PN40, 法兰 EN1092-1-B1 (DIN2501)DDS PN10, 法兰 EN1092-1-B1 (DIN2501) (DN 200~300)DES PN25, 法兰 EN1092-1-B1 (DIN2501) (DN 200~300) 标定流量:K 0.75% 体积 3-点M 0.75% 体积 3-点, 可追踪 ISO/IEC17025>操作语言显示:AK 简体中文>>传感器选项1:CA DSC-Sensor 密封圈 Viton, -15oC…+175oCCB DSC-Sensor 密封圈 Kalrez, -20oC…+275oCCC DSC-Sensor 密封圈 Gylon, -200oC…+260oCCD 恶劣环境, DSC 传感器组件 Alloy C22C9 特殊型（高压600#）>>传感器选项2:CH 双探头, 体积, GT20 铝, 一体化CI 双探头, 质量, GT20 铝, 一体化CJ 双探头, 体积, GT18 316L, 一体化CK 双探头, 质量, GT18 316L, 一体化CL 双探头, 体积, GT20 铝, 分离型CO 双探头, 质量, GT20 铝, 分离型CP 双探头, 体积, GT18 316L, 分离型CQ 双探头, 质量, GT18 316L, 分离型>>应用包:EA 扩展 HistoROMEB 心跳校验技术EN 天然气ET 空气+工业气体（纯净+混合）>>服务:HA 除油脂处理 (接液部分)HB 含证书清洗验证 (适用于氧气服务) BS IEC 60877:1999+BOC 0000-N-S-430-00-01 (接液部分)检测证书>>其他认证:LA SILLR NACE MR0175 (接液部分)LS NACE MR0103 (接液部分)>>安装附件:NA 过压保护>>附件包含:PB 遮阳罩PG 电缆, 分离型, 10mPH 电缆, 分离型, 20mPI 电缆, 分离型, 30mPJ 电缆铠装, 分离型, 10mPK 电缆铠装, 分离型, 20mPL 电缆铠装, 分离型, 30mPM 柱装安装附件,分离型 DN20-DN80 3/4"-3">>标记:Z1 位号 (TAG), 见附加说明1.3 涡街流量计 O 200, 7O2B 高压型涡街流量计 O 200, 7O2B15, DN15 1/2"涡街流量计 O 200, 7O2B25, DN25 1"涡街流量计 O 200, 7O2B40, DN40 1 ½”涡街流量计 O 200, 7O2B50, DN50 2"涡街流量计 O 200, 7O2B80, DN80 3"涡街流量计 O 200, 7O2B1H, DN100 4"涡街流量计 O 200, 7O2B1F, DN150 6"认证:AA 非防爆场合N4 NEPSI Ex ia IIC Zone 0/1 DIP A21N5 NEPSI Ex d[ia] IIC Zone 0/1 DIP A21输出; 输入:A 4-20mA HARTB 4-20mA HART, 脉冲/频率/开关输出C 4-20mA HART, 4-20mA 模拟显示; 操作:C SD02 4行; 按键 + 数据备份功能E SD03 4行, 背光; 触摸键控制 + 数据备份功能L 适用显示 FHX50 + M12 连接外壳:B GT18 双腔室, 316LC GT20 双腔室, 铝涂层J GT20 双腔室, 分离型, 铝涂层 + 5m 电缆K GT18 双腔室, 分离型, 316L + 5m 电缆电气连接:A 电缆密封套 M20 （适用于本安）B 螺纹 M20 （适用于隔爆）传感器型:4 体积流量 Alloy 718 -200...+400oC5 体积流量钛 -50...+400oC6 质量流量 Alloy 718 (集成温度测量) -200...+400oC过程连接:999 特殊型, 请定义TSP号ACS Cl.600 RF Sch.80, 法兰 ASME B16.5 (适用于传感器选项4/6) ADS Cl.900 RF Sch.80, 法兰 ASME B16.5 (适用于传感器选项5) AES Cl.1500 RF Sch.80, 法兰 ASME B16.5 5 (适用于传感器选项5) D3W PN63, 法兰 DIN2501(适用于传感器选项4/6)D4W PN100, 法兰 DIN2501, DIN2526E 5 (适用于传感器选项4/6)D5W PN160, 法兰 DIN2501, DIN2526E 5 (适用于传感器选项4/6)D6W PN250, 法兰 DIN2501, DIN2526E (适用于传感器选项5) 标定流量:K 0.75% 体积 3-点M 0.75% 体积 3-点, 可追踪 ISO/IEC17025>操作语言显示:AK 简体中文>>传感器选项1:CA DSC-Sensor 密封圈 Viton, -15oC…+175oCCB DSC-Sensor 密封圈 Kalrez, -20oC…+275oCCC DSC-Sensor 密封圈 Gylon, -200oC…+260oCCD 恶劣环境, DSC 传感器组件 Alloy C22>>传感器选项2:CH 双探头, 体积, GT20 铝, 一体化CI 双探头, 质量, GT20 铝, 一体化CJ 双探头, 体积, GT18 316L, 一体化CK 双探头, 质量, GT18 316L, 一体化CL 双探头, 体积, GT20 铝, 分离型CO 双探头, 质量, GT20 铝, 分离型CP 双探头, 体积, GT18 316L, 分离型CQ 双探头, 质量, GT18 316L, 分离型>>应用包:EA 扩展 HistoROMEB 心跳校验技术EN 天然气ET 空气+工业气体（纯净+混合）>>服务:HA 除油脂处理 (接液部分)HB 含证书清洗验证 (适用于氧气服务) BS IEC 60877:1999+BOC 0000-N-S-430-00-01 (接液部分)检测证书>>其他认证:LA SILLR NACE MR0175 (接液部分)LS NACE MR0103 (接液部分)>>安装附件:NA 过压保护>>附件包含:PB 遮阳罩PG 电缆, 分离型, 10mPH 电缆, 分离型, 20mPI 电缆, 分离型, 30mPJ 电缆铠装, 分离型, 10mPK 电缆铠装, 分离型, 20mPL 电缆铠装, 分离型, 30mPM 柱装安装附件, 分离型 DN20-DN80 3/4"-3">>标记:Z1 位号 (TAG), 见附加说明。

感谢您使用本公司生产的插入式涡街流量计，使用前请仔细阅读说明书并妥善保管好。

HALU系列插入式涡街流量计安装使用说明书泊头华奥仪器仪表设备有限公司一、概述--------------------------------------------------------------------- 1二、主要技术参数--------------------------------------------------------- 1三、主要结构与工作原理------------------------------------------------ 3四、安装与调试------------------------------------------------------------ 3五、接线------------------------------------------------------------------- 7六、选型--------------------------------------------------------------------- 8七、使用现场插入式涡街传感器仪表系数的确定------------------- 9八、计算实例--------------------------------------------------------------- 12九、常见故障处理--------------------------------------------------------- 13十、现场显示型传感器键盘的操作------------------------------------ 14 十一、其它--------------------------------------------------------------- 16 十二、订货须知---------------------------------------------------------- 16一概述HA LU插入式涡街流量计系HALU涡街流量计的系列产品，它采用插入式结构，用小尺寸的涡街流量传感器插入到大口径管道内的某一特定位置（平均流速处或最大流速处），测量其局部流速，从而实现整个管道的流量测量。

涡街流量计参数设定表菜单名称 设定项 操作方法 说明测量介质 饱和蒸汽温度补偿 按“增加”键循环选择气体、液体无补偿：适用于测量工况温度、压力稳定的各种气体、液体；气体温压补偿：适用于测量工况温度、压力有所变化的普通气体；液体温压补偿：适用于测量工况温度、压力有所变化的水；石油温压补偿：适用于测量工况温度、压力有所变化的石油；过热蒸汽温压补偿：适用于测量工况温度、压力有所变化的过热蒸汽；饱和蒸汽温度补偿：适用于测量工况温度、压力有所变化的饱和蒸汽；饱和蒸汽压力补偿：适用于测量工况温度、压力有所变化的饱和蒸汽。

“测量介质”默认为“气体无补偿”。

仪表口径 DN50 设定范围：0000-9999mm“仪表口径”默认值为50mm通过“移位”与“增加”键配合调整。

仪表系数 平均仪表系数 通过“设置”、“移位”、“增加”键配合调整 仪表系数设定范围：0.000000-99999999脉冲个数/立方米 线性修正折点频率设定范围：0.00-9999Hz “平均仪表系数”默认值为9000脉冲个数/立方米。

“线性仪表系数”默认值为00000000，“折点频率”默认值为0000Hz ，出厂时按标定数据设定。

“线性修正”时，6个修正频率点及仪表系数无需全部设定，根据需要由“频率一”及“系数一”开始由小频率点到大频率点连续设置，无需设置的仪表系数和频率点保持原默认值，不可更改。

流量单位 kg/h按“增加”键循环选择m 3/h 及km 3/h 只适用于无补偿模式及气体温压补偿，其它补偿模式建议使用kg/h 或t/h 。

“流量单位”默认为m 3/h 。

输出类型电流 工况脉冲：只输出补偿前的频率脉冲（标定必选此项），若仪表系数设置为线性修正系数，则输出修正后的频率脉冲； 标况脉冲：输出与显示瞬时流量相对应的频率脉冲，一般用于线性修正或带补偿型，输出修正或补偿后的频率； 电流：输出对应流量上、下限的4-20mA 电流，流量上、下限可由软件任意设定，不需要重新校验零点和满度。
