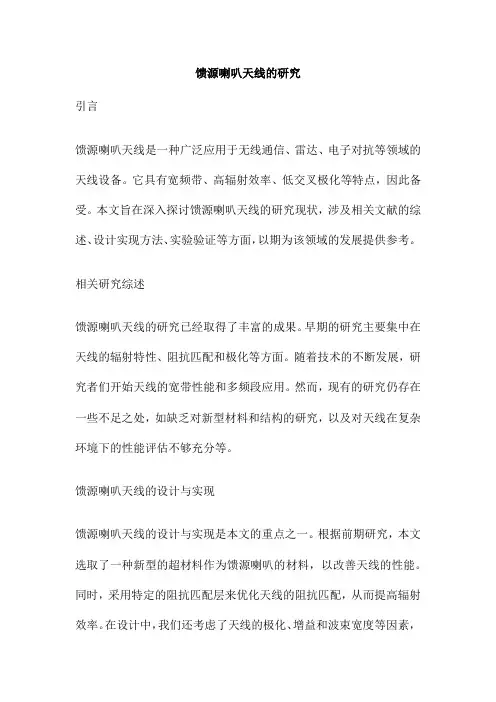

馈源喇叭天线的研究引言馈源喇叭天线是一种广泛应用于无线通信、雷达、电子对抗等领域的天线设备。

它具有宽频带、高辐射效率、低交叉极化等特点，因此备受。

本文旨在深入探讨馈源喇叭天线的研究现状，涉及相关文献的综述、设计实现方法、实验验证等方面，以期为该领域的发展提供参考。

相关研究综述馈源喇叭天线的研究已经取得了丰富的成果。

早期的研究主要集中在天线的辐射特性、阻抗匹配和极化等方面。

随着技术的不断发展，研究者们开始天线的宽带性能和多频段应用。

然而，现有的研究仍存在一些不足之处，如缺乏对新型材料和结构的研究，以及对天线在复杂环境下的性能评估不够充分等。

馈源喇叭天线的设计与实现馈源喇叭天线的设计与实现是本文的重点之一。

根据前期研究，本文选取了一种新型的超材料作为馈源喇叭的材料，以改善天线的性能。

同时，采用特定的阻抗匹配层来优化天线的阻抗匹配，从而提高辐射效率。

在设计中，我们还考虑了天线的极化、增益和波束宽度等因素，以确保天线在不同应用场景下的适应性。

实验结果与分析为了验证馈源喇叭天线的性能，我们进行了一系列实验测试。

实验结果表明，采用新型超材料设计的馈源喇叭天线在宽频带范围内具有较高的辐射效率和稳定性。

此外，天线的阻抗匹配良好，能够有效降低反射损耗。

实验结果还显示，该天线在多个频段上均具有较好的性能，可实现多频段通信。

总结与展望本文对馈源喇叭天线进行了深入研究，通过新型超材料的选取和应用，实现了天线的优化设计。

实验验证结果表明，该天线具有较高的辐射效率和稳定性，可广泛应用于无线通信、雷达、电子对抗等领域。

展望未来，我们认为以下几个方向值得深入研究：1、新材料与新结构：进一步探索新型材料和结构在馈源喇叭天线中的应用，以实现更优的性能和更多的功能。

例如，可以研究具有高导电性、轻质、耐腐蚀等特点的新型材料，以及具备复杂结构的多频段天线。

2、智能化与多功能：将人工智能、物联网、云计算等技术与馈源喇叭天线相结合，实现天线的智能化与多功能化。

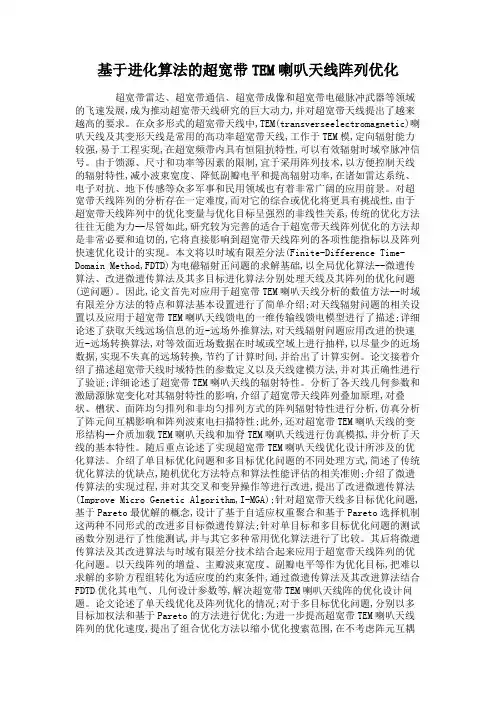

基于进化算法的超宽带TEM喇叭天线阵列优化超宽带雷达、超宽带通信、超宽带成像和超宽带电磁脉冲武器等领域的飞速发展,成为推动超宽带天线研究的巨大动力,并对超宽带天线提出了越来越高的要求。

在众多形式的超宽带天线中,TEM(transverseelectromagnetic)喇叭天线及其变形天线是常用的高功率超宽带天线,工作于TEM模,定向辐射能力较强,易于工程实现,在超宽频带内具有恒阻抗特性,可以有效辐射时域窄脉冲信号。

由于馈源、尺寸和功率等因素的限制,宜于采用阵列技术,以方便控制天线的辐射特性,减小波束宽度、降低副瓣电平和提高辐射功率,在诸如雷达系统、电子对抗、地下传感等众多军事和民用领域也有着非常广阔的应用前景。

对超宽带天线阵列的分析存在一定难度,而对它的综合或优化将更具有挑战性,由于超宽带天线阵列中的优化变量与优化目标呈强烈的非线性关系,传统的优化方法往往无能为力--尽管如此,研究较为完善的适合于超宽带天线阵列优化的方法却是非常必要和迫切的,它将直接影响到超宽带天线阵列的各项性能指标以及阵列快速优化设计的实现。

本文将以时域有限差分法(Finite-Difference Time-Domain Method,FDTD)为电磁辐射正问题的求解基础,以全局优化算法--微遗传算法、改进微遗传算法及其多目标进化算法分别处理天线及其阵列的优化问题(逆问题)。

因此,论文首先对应用于超宽带TEM喇叭天线分析的数值方法--时域有限差分方法的特点和算法基本设置进行了简单介绍;对天线辐射问题的相关设置以及应用于超宽带TEM喇叭天线馈电的一维传输线馈电模型进行了描述;详细论述了获取天线远场信息的近-远场外推算法,对天线辐射问题应用改进的快速近-远场转换算法,对等效面近场数据在时域或空域上进行抽样,以尽量少的近场数据,实现不失真的远场转换,节约了计算时间,并给出了计算实例。

论文接着介绍了描述超宽带天线时域特性的参数定义以及天线建模方法,并对其正确性进行了验证;详细论述了超宽带TEM喇叭天线的辐射特性。

一、课题背景电磁喇叭天线是最简单而常用的微波天线。

它的主要优点是结构简单，馈电简便，便于控制主面波束宽度和增益，频率特性好且损耗较小。

它由波导逐渐张开来形成，其作用是加强方向性，这与声学喇叭的原理相似。

若主模TE10的矩形波导的宽边尺寸扩展而窄边尺寸不变则称为H 面扇形喇叭；若窄边尺寸扩展而宽边尺寸不变，则称为E 面扇形喇叭；若矩形波导的两边尺寸都扩展，则称为角锥喇叭。

圆锥喇叭由载TE11模的圆形波导扩展而成。

可见喇叭天线起着将波导模转换为空间波的过渡作用，因而反射小，使其输入驻波比低且频带宽。

喇叭天线广泛用做各种反射面天线和透镜天线得到馈源，也用作微波中继站的独立天线和测试天线增益的标准天线。

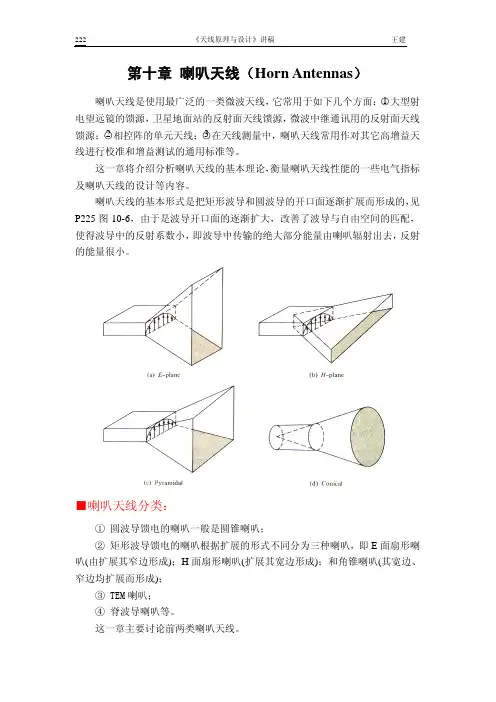

(1)E 面扇形喇叭 (2)H 面扇形喇叭 (3)角锥喇叭 (4)圆锥喇叭图1 几种常见的喇叭天线喇叭天线就其结构来讲可以看成两大部分构成：一是波导部分，横截面有矩形，也有圆形；二是真正的喇叭天线部分。

波导部分相当于天线中的馈线，是提供喇叭天线信号和能量的部分。

喇叭天线可视为张开的波导。

喇叭的功能是在比波导更大的口径上产生均匀的相位波前，从而获得较高的定向性能。

矩形波导中的TE10模传输到波导和喇叭的口面时，口面上的波可以作为次级源再次辐射。

普通喇叭天线结构原理图如图2所示。

图2 喇叭天线结构辐射图T次 级源次级源二、喇叭天线尺寸计算2.1、公式推算本设计需要设计一个K 波段（18GHz-26.5GHz ），用WR-42矩形波导来馈电，最大增益大于15dB 的喇叭天线。

喇叭天线波导部分可百度查阅K 波段标准矩形波导尺寸得到，矩形波导的长度可选为 1.2*λ。

典型的角锥喇叭的尺寸如下图所示。

(1)几何结构(2)X-Y 面横截面(H 面)(3)Y-Z 面横截面(E 面)图3 角锥喇叭几何关系由[1]知H R 一定，有一最佳的喇叭口径宽度h a ，并发现其近似规律为H h R a λ3=(1)同理，E R 一定，有一最佳的喇叭口径宽度h b ，并发现其近似规律为H h R λ2b =(2)由图3(b)(c)根据相似三角形原理得：h H a aR R -=1(3) hE b bR R -=1(4) 224223432383ah a hhe G a e b G aa a πλπλ=+-(5) 直接求此4次方程的根相当复杂，但可以用数值计算的软件求解也可以用试凑法求解第一种近似解为G a h λ45.0=(6)喇叭天线的欧姆损失很小，因此其方向系数就是增益即a h h e b a G 24λπ=(7)设计步骤如下：1、用试凑法解出式(5)中的h a ，取51.0=a e 。

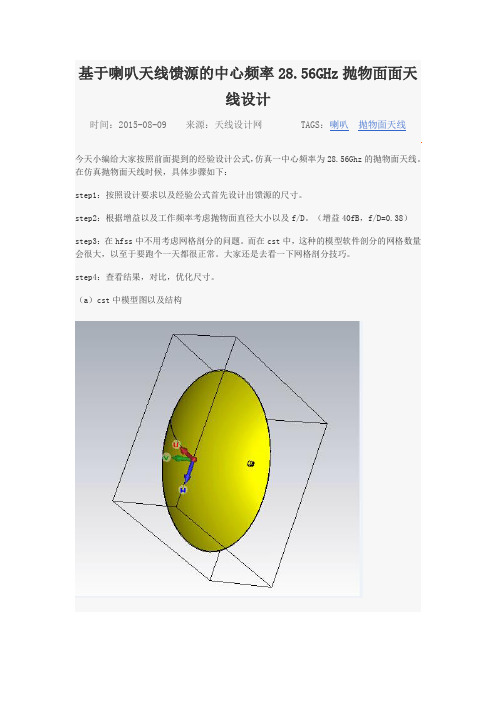

基于喇叭天线馈源的中心频率28.56GHz抛物面面天
线设计
时间：2015-08-09 来源：天线设计网TAGS：喇叭抛物面天线
今天小编给大家按照前面提到的经验设计公式，仿真一中心频率为28.56Ghz的抛物面天线。

在仿真抛物面天线时候，具体步骤如下：
step1：按照设计要求以及经验公式首先设计出馈源的尺寸。

step2：根据增益以及工作频率考虑抛物面直径大小以及f/D。

（增益40fB，f/D=0.38）
step3：在hfss中不用考虑网格剖分的问题。

而在cst中，这种的模型软件剖分的网格数量会很大，以至于要跑个一天都很正常。

大家还是去看一下网格剖分技巧。

step4：查看结果，对比，优化尺寸。

（a）cst中模型图以及结构
（b）馈源直接用波导馈电
（c）一些参数
（d）回波损耗
（e）电压驻波比 vswr
（f）增益图在28.56Ghz增益为38.8dB
（g）参考模型下载
【基于喇叭天线馈源的中心频率28.56GHz抛物面面天线设计】模型可前往水印网址下载学
习。

喇叭天线设计要点1.天线类型：喇叭天线主要有两种类型，即全向喇叭天线和定向喇叭天线。

全向喇叭天线可以在水平方向上360度无死角地发射和接收无线信号，适用于需要大范围信号覆盖的应用场景。

而定向喇叭天线只能在特定的方向上发射和接收信号，具有较高的增益和较远的传输距离，适用于需要远距离传输信号的应用场景。

2.频段范围：喇叭天线的频段范围决定了它可以处理的信号频率范围。

根据实际应用需求选择合适的频段范围，例如需要接收FM广播信号的喇叭天线的频段范围应为87.5-108MHz。

3.增益：喇叭天线的增益是指它相对于理想全向喇叭天线所具有的信号增强能力。

增益的大小与天线的方向性和设计参数有关，一般以dBi为单位表示。

较高的天线增益意味着它可以在更远的距离上接收和发送信号，但也可能增加信号的指向性和狭窄的覆盖范围。

4.方向性：喇叭天线的方向性是指它对信号源的敏感度和响应特性。

全向喇叭天线在所有方向上都具有相同的敏感度，而定向喇叭天线对特定方向上的信号更为敏感。

方向性的设计可以增加天线的传输距离和减少干扰，但可能会牺牲信号的覆盖范围和灵活性。

5.天线尺寸：天线尺寸是指喇叭天线的物理尺寸，包括长度、宽度和高度。

天线尺寸对天线的频率响应和增益特性有很大的影响。

较长的天线一般适用于较低频率的信号，而较短的天线适用于较高频率的信号。

6.材料选择：喇叭天线的材料选择对其性能和寿命有重要影响。

常见的天线材料包括金属、塑料和复合材料。

金属天线具有较好的导电性和耐久性，但也容易受到干扰和阻挡。

塑料天线相对较便宜且易于加工，但可能会影响天线的电气性能。

复合材料天线具有较好的耐候性和机械强度，但制造成本较高。

除了上述设计要点，还需考虑天线的安装方式、防水防尘性能、阻抗匹配等因素。

同时，需要根据具体的应用场景和需求来进行天线设计，进行性能测试和优化，确保天线能够满足设计要求。

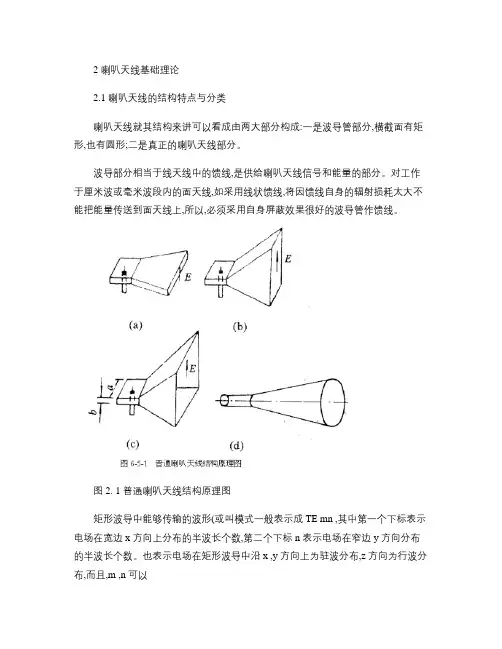

2 喇叭天线基础理论2.1 喇叭天线的结构特点与分类喇叭天线就其结构来讲可以看成由两大部分构成:一是波导管部分,横截面有矩形,也有圆形;二是真正的喇叭天线部分。

波导部分相当于线天线中的馈线,是供给喇叭天线信号和能量的部分。

对工作于厘米波或毫米波段内的面天线,如采用线状馈线,将因馈线自身的辐射损耗太大不能把能量传送到面天线上,所以,必须采用自身屏蔽效果很好的波导管作馈线。

图2. 1 普通喇叭天线结构原理图矩形波导中能够传输的波形(或叫模式一般表示成TE mn ,其中第一个下标表示电场在宽边x 方向上分布的半波长个数,第二个下标n 表示电场在窄边y 方向分布的半波长个数。

也表示电场在矩形波导中沿x ,y 方向上为驻波分布,z 方向为行波分布,而且,m ,n 可以有一个为零,但不能同时为零,否则各横向电磁场量就全部变为零,导致H 为一常数,相当于矩形波导中没有电磁波存在。

如下图所示:对于矩形波导管,其内部传输的主波型,也叫主模是TE10模,2.2 喇叭天线的口径场和辐射场分布与方向性2.2.1矩形喇叭天线口面场分布规律2.2.1.1 矩形喇叭天线的口面场结构为了说明喇叭天线的口面场结构,可用一个矩形喇叭来说明。

图6-5-2画出了一个矩形扇形喇叭天线的场分布图。

(1当矩形波导前端面开口时,也同样能产生电磁辐射,只是因为口面直径太小,按面天线理论,口面积越大,辐射场越强,方向性越好。

这样由矩形波导前端面产生的辐射场强将较弱,方向性也相对较差。

如果采用开口形状喇叭,口面积相对增大,辐射场也将增强;(2当矩形波导前端开口时,将造成电磁波在波导内、外的存在空间不同。

两个大小不同的空间环境对电磁波呈现的阻抗也不相同,其结果就是电磁波在波导中形成驻波形式,影响能量传输。

如把波导开口做成喇叭形状,可以使电磁波由波导传到大空间时有一个渐变过程或过渡过程,这样能减缓阻抗的骤变,使电磁波在波导内传输时的驻波成份减少,有利于提高能量在波导中的传输效率。
