圆锥喇叭天线关键制造技术

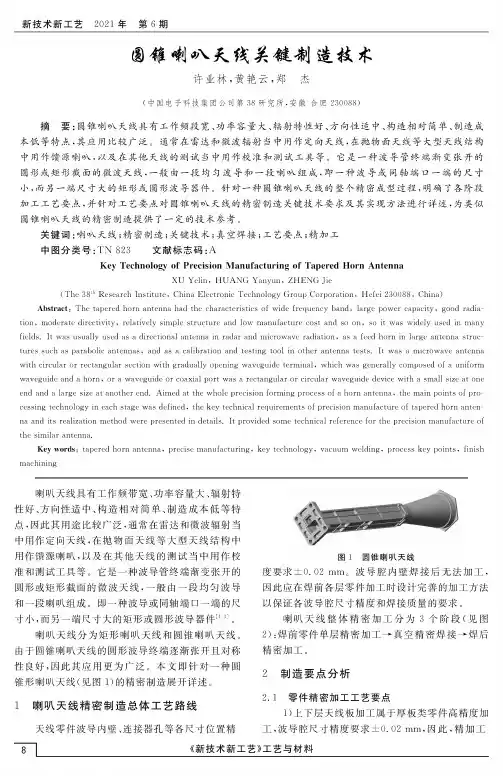

圆锥喇叭天线关键制造技术


图4中板定位孔与外形一次成型
4）喇叭微细特征表面质量。 采用高速铳设备，通过控制切削量及走刀速度 保证波导腔内侧壁光洁度，同时配合在40倍放大镜
《新技术新工艺》工艺与材料
9
新技术新工艺 2021 年 第6 期
下去毛刺’ 3.2真空焊接质量保证
1) 焊缝强度：主要取决于焊片牌号的选择。 该圆锥喇叭天线采用3A21铝合金板料加工而 成。该材料耐腐蚀且焊接性能良好，目前针对该材 料最好的焊料材料是Al-Si-Mg焊料。 此焊料需具有如下特性：a.焊料成分稳定性好, 在真空焊接升温及保温过程中能够保证状态稳定* b.焊料的熔点与母材的液相线温度有合理的梯度, 在焊接过程中容易发生反应扩散焊接；c.焊料在液 体状态时能够具有较好的浸润性，能在真空环境中 充分渗透填充母材曰。 通过该类常用低温焊片的试验对比，该圆锥喇 叭天线选择使用牌号为Al-11. 7Si-1. 5Mg的焊片材 料。 2) 焊缝漫溢：在装炉数量及炉温等参数固定的 前提下，焊片漫溢多基于焊片厚度的选择。 常规真空焊片一般使用0.15 mm厚度的焊片, 但由于该圆锥喇叭天线频段较高 ，对焊接质量的要 求也比较高，要求焊片溶化后浸润均匀，焊液流淌遍 布均匀，没有局部虚焊漏焊情况。通过几种常用厚 度规格的焊片焊接，焊接前后三层板厚度变化分析， 焊片厚度0. 1〜0. 12 mm的各性能对比比较理想， 因此最终选用厚度0. 1〜0. 12 mm的焊片进行该圆 锥喇叭天线的真空焊接。 真空焊接预装时控制装配厚度尺寸公差，三层 厚度累加理论值公差控制在0.05 mm以内，预装后 上下层平面度控制在0. 03 mm以内。 3) 喇叭圆锥度。 对于在真空焊前喇叭内圆已加工到位，后期将 不再加工喇叭内锥孔的情况，为了保证焊后喇叭内 孔的圆度要求，在真空焊接时应考虑焊片的厚度补 偿问题。 焊片厚度可以通过3种方法进行补偿：1)在上 下层板加工时波导腔表面抬高补偿；2)把补偿量集 中放置在中层板的厚度上面 ；3)在焊接前加工内喇 叭孔时用焊片替代垫片来进行焊片的厚度补偿。第 3种方式相对简便易行，成本低廉。 4) 加热、降温过程温度均衡变化控制。 外形减轻腔设计一般要求规则均匀，以便于后 续均匀加压，以及各热电偶的位置放置；加热、保温 及降温各阶段焊接时间曲线应根据材料种类、装炉 量、工件壁厚、结构复杂度、温度均匀性等多方面影 响进行综合考虑设置。
[信息与通信]双锥天线

[信息与通信]双锥天线

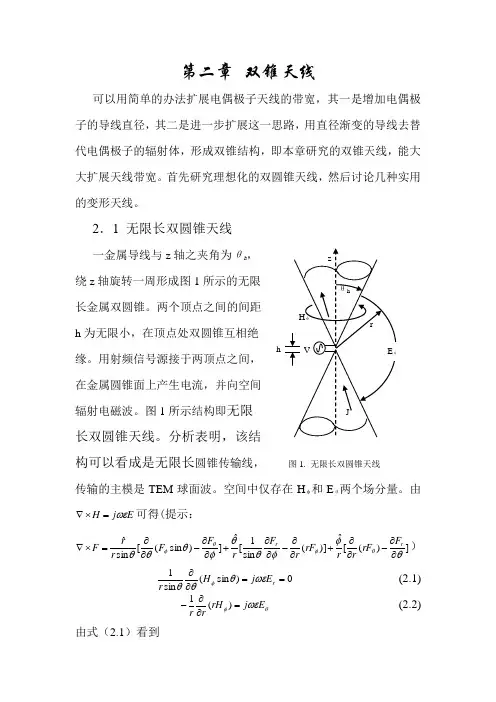

第二章 双锥天线可以用简单的办法扩展电偶极子天线的带宽，其一是增加电偶极子的导线直径，其二是进一步扩展这一思路，用直径渐变的导线去替代电偶极子的辐射体，形成双锥结构，即本章研究的双锥天线，能大大扩展天线带宽。

首先研究理想化的双圆锥天线，然后讨论几种实用的变形天线。

2．1 无限长双圆锥天线一金属导线与z 轴之夹角为θh ， 绕z 轴旋转一周形成图1所示的无限 长金属双圆锥。

两个顶点之间的间距h 为无限小，在顶点处双圆锥互相绝 缘。

用射频信号源接于两顶点之间， 在金属圆锥面上产生电流，并向空间 辐射电磁波。

图1所示结构即无限长双圆锥天线。

分析表明，该结构可以看成是无限长圆锥传输线， 图1. 无限长双圆锥天线传输的主模是TEM 球面波。

空间中仅存在H φ和E θ两个场分量。

由E j H ωε=⨯∇可得(提示：])([ˆ)](sin 1[ˆ])sin ([sin ˆθφφθθφθθθθφθφ∂∂-∂∂+∂∂-∂∂+∂∂-∂∂=⨯∇r rF rF r r rF r F r F F r r F ）0)sin (sin 1==∂∂r E j H r ωεθθθφ (2.1)θφωεE j rH rr =∂∂-)(1 (2.2) 由式（2.1）看到θφsin 1∝H (2.3)根据无限长圆锥结构，把磁场写成如下形式rjkr H H )exp(sin 40-=θπφ (2.4)把式(2.4)代入式(2.2)得到r jkr H jkr r H r jE )exp(sin 4)exp(sin 400-=-∂∂=θπηθπωεθ (2.5)式(2.5)就是φθηH E =，满足TEM 波的要求。

场分量随θ的变化为θsin 1，归一化辐射方向图为θθθsin sin )(hF =， h θ<θ<h θπ- (2.6) 方向图如图2所示。

为了求解天线输入阻抗，首先必须确 定端电压和端电流。

参见图1，电压 等于E θ沿着r =常数的路径积分，)2ln(cot )exp(2sin 1)exp(4)(00h jkr H d jkr H rd E r V hhh hθπηθθπηθθπθθπθθ-=-==⎰⎰-- )cot csc ln csc (c x x xdx ++-=⎰ (2.7)磁场H φ在导体表面的边界条件为φH J s =，锥面上总电流为)exp(2sin 2sin )(200jkr H rH d r H r I -===⎰πφφθπφθ (2.8) 由式(2.7)和式(2.8)得到任意r 处的圆锥传输线特性阻抗为))2ln(cot()()(0h r I r V Z θπη==(2.9)可以看到Z0与径向坐标r无关，因此，也是馈电点的阻抗，即天线输入阻抗。

基于HFSS的圆锥喇叭天线设计

基于HFSS的圆锥喇叭天线设计

本科生科研训练结题报告——基于HFSS的圆锥喇叭天线设计学院（系）：电子工程与光电技术学院姓名、学号：郝晓辉**********席家祯1104330126白剑斌1104330105指导老师：***摘要天线是对任何无线电通信系统都很重要的器件，其本身的质量直接影响着无线电系统的整体性能。

天线可分为简单线天线，行波天线，非频变天线，缝隙天线与微带天线，面天线和智能天线等。

圆锥喇叭天线属于面天线。

本文首先介绍了天线的基础知识和基本参数，其中着重介绍了喇叭天线及其设计,接着介绍了网络S参数及软件HFSS。

在此基础上，进行了圆锥喇叭天线的设计，最后在软件HFSS中进行了仿真。

本文对圆锥喇叭天线的设计提供了一定的参考作用。

关键词：圆锥喇叭天线；仿真AbstractAntenna is an important part in any radio communication systems.The quality of antenna can affect the performance of whole systems.Antenna can be divided into simple Wire Antenna，Traveling-Wave Antenna，Frequence-Independent Antenna，Slot Antenna and Microstrip Antenna，Aperture Antenna，Smart Antenna and so on.Cone horn antenna is one of the Aperture Antenna.In this paper,basic knowledge and basic parameters of antenna are presentedfirstly ,especially the horn antenna and its design be emphasized.Then S-parameter and HFSS software are briefly introduced. In the base of above ,the cone horn antenna is designed.At last ,the antenna is simulated in HFSS.This paper provides the reference to cone horn antenna.Keywords：conic horn antenna;simulation目录第1章概述 (5)1.1 天线的应用背景 (5)1.1.1天线的发展与应用 (5)1.1.2喇叭天线的发展和应用 (6)1.2天线的基础知识 (6)1.2.1天线的原理 (6)1.2.2天线的辐射 (7)1.2.3方向系数 (8)1.2.4天线效率 (9)1.2.5增益系数 (10)1.2.6输入阻抗 (10)1.2.7微波网络S参数 (11)1.3喇叭天线基础知识 (13)1.3.1喇叭天线参数 (14)1.3.2给定增益设计喇叭 (15)1.3.3根据参数要求计算尺寸参数 (17)第二章 HFSS仿真喇叭天线 (18)2.1 HFSS简介 (18)2.2 圆锥喇叭天线的仿真 (18)2.2.1仿真步骤 (18)2.2.2仿真结果分析 (24)第三章结论与展望 (25)引言天线是一种换能器，它将传输线上传播的导行波，变换为在无界媒质（通常是自由空间）中传播的电磁波，或者进行相反的变换。

一种新型微带馈电的圆锥喇叭天线设计

一种新型微带馈电的圆锥喇叭天线设计

一种新型微带馈电的圆锥喇叭天线设计张文辉;李萍;安合志;王蕾蕾【摘要】设计了一种微带馈电双极化喇叭天线.该喇叭天线的辐射层中心为一圆锥喇叭孔的金属波导材料,通过双层正交的三角形带状线馈电结构来实现双极化,最下层加入金属反射腔来抑制背向辐射,提高天线增益.利用HFSS电磁仿真软件对天线进行优化仿真,仿真结果表明,该喇叭天线在Ku波段上行(14.0～14.5 GHz)和下行(12.25～12.75 GHz)的反射系数VSWR均＜2,两个端口的增益均＞8 dB.该喇叭天线体积小,增益高,采用微带馈电的形式,适合作为Ku波段卫星地面通信系统的天线单元.【期刊名称】《电子科技》【年(卷),期】2013(026)003【总页数】4页(P1-4)【关键词】喇叭天线;微带馈电;双极化【作者】张文辉;李萍;安合志;王蕾蕾【作者单位】武警工程大学研究生大队,陕西西安710086【正文语种】中文【中图分类】TN821+.3卫星地面通信系统天线一般采用抛物面天线，而抛物面天线由于采用刚性板块，因而具有重量大、成本高、机动灵活性差的缺点。

文献［1］提出用一种Ku波段的微带阵列天线代替抛物面天线，但微带天线单元由于工艺限制，增益较低、损耗较大。

喇叭天线由于具有较大的增益和良好的方向性而得到了广泛的应用。

然而，传统的喇叭天线体积庞大，结构复杂，而且采用波导馈电的形式，使得传统的喇叭天线难以组阵。

近年来，一些喇叭天线采用微带馈电的方式［2－4］，使得喇叭天线便于组阵。

文中提出了一种新型微带馈电喇叭天线，以辐射层为中心的波导喇叭孔的金属波导，通过双层正交微带馈电实现双极化，最下层为金属反射腔，用来提高喇叭天线的增益。

利用HFSS软件仿真得到该双极化喇叭天线两个端口的天线增益＞8 dB，在Ku波段上行(14.0～14.5 GHz)和下行(12.25～12.75 GHz)的反射系数VSWR均＜2，因此相对于传统的微带天线，更适合作为卫星地面通信系统的天线单元。
