常用卫星通信天线简介天线是卫星通信系统的重要组成部分，是地球站射频信号的输入和输出通道，天线系统性能的优劣影响整个通信系统的性能。
地球站与卫星之间的距离遥远，为保证信号的有效传输，大多数地球站采用反射面型天线。
反射面型天线的特点是方向性好，增益高，便于电波的远距离传输。
反射面的分类方法很多，按反射面的数量可分为双反射面天线和单反射面天线；按馈电方式分为正馈天线和偏馈天线；按频段可分为单频段天线和多频段天线；按反射面的形状分为平板天线和抛物面天线等。
下文对一些常用的天线作简单介绍。

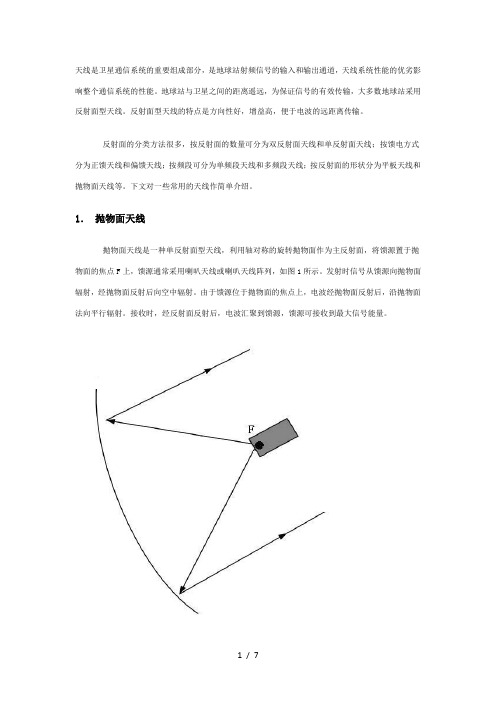

1．抛物面天线抛物面天线是一种单反射面型天线，利用轴对称的旋转抛物面作为主反射面，将馈源置于抛物面的焦点F上，馈源通常采用喇叭天线或喇叭天线阵列，如图1所示。
发射时信号从馈源向抛物面辐射，经抛物面反射后向空中辐射。
由于馈源位于抛物面的焦点上，电波经抛物面反射后，沿抛物面法向平行辐射。
接收时，经反射面反射后，电波汇聚到馈源，馈源可接收到最大信号能量。
图1 抛物面天线抛物面天线的优点是结构简单，较双反射面天线便于装配。
缺点是天线噪声温度较高；由于采用前馈，会对信号造成一定的遮挡；使用大功率功放时，功放重量带来的结构不稳定性必须被考虑。
2．卡塞格伦天线卡塞格伦天线是一种双反射面天线，它由两个发射面和一个馈源组成，如图2所示。
主反射面是一个旋转抛物面，副反射面为旋转双曲面，馈源置于旋转双曲面的实焦点F1上，抛物面的焦点与旋转双曲面的焦点重合，即都位于F2点。
从从馈源辐射出来的电磁波被副反射面反射向主反射面，在主反射面上再次被反射。
由于主反射面的焦点与副反射面的焦点重合，经主副反射面的两次反射后，电波平行于抛物面法向方向定向辐射。
对经典的卡塞格伦天线来说，副反射面的存在遮挡了一部分能量，使得天线的效率降低，能量分布不均匀，必须进行修正。
修正型卡塞格伦天线通过天线面修正后，天线效率可提高到0.7—0.75，而且能量分布均匀。
目前，大多数地球站采用的都是修正型卡塞格伦天线。
2讲D e n g喇叭天线和抛物面天线第二讲常见口径面天线一、喇叭天线1.喇叭天线的种类、结构和特点根据惠更斯原理，终端开口的波导可以构成一个辐射器，但是波导口面的电尺寸很小，辐射方向性弱。
而且，在波导开口处波导与开口面外的空间不匹配，会产生严重的反射，不宜作为天线使用。
将波导的截面均匀地逐渐扩展，形成如图1所示的喇叭天线。
它们不仅扩大了天线的口面尺寸，同时改善了口面的匹配情况，从而取得了很好的辐射特性。
图1 喇叭天线种类上图表示了几种常用的喇叭天线。
当矩形波导的截面仅在H面展宽时，形成H面扇形喇叭；仅在E面展宽时，形成E面扇形喇叭；同时在E面和H面展宽则形成角锥喇叭；由圆波导均匀展开形成圆锥喇叭。
喇叭天线时一种应用很广泛的微波天线。
它具有结构简单、重量轻、易于制造、工作频带较宽、功率容量大等优点。
合理选择尺寸，可以获得良好的辐射特性、相当高的方向系数、相当尖锐的主瓣、比较小的副瓣。
喇叭天线可以作为独立的天线，也可以作为反射面天线及透镜天线的馈源，还能用作收发共用的双工天线。
在天线测量中，也被广泛用作标准增益天线。
2.喇叭天线口面为了确定喇叭天线的辐射特性，必须了解喇叭口面上场的分布，即求解喇叭的内场。
求解喇叭内电磁场常采用近似的方法：认为喇叭为无限长，忽略外场对内场的影响，把喇叭的内场结构近似看做与标准波导内的场结构相同，只是因为喇叭是逐渐张开的，使得波形略有变化。
在平面状的喇叭口面上，场的振幅分布可近似认为与波导截面上相似，但是口面上场相位偏移的影响则不能忽视。
图2(a)、(b)分别表示H面及E面扇形喇叭的几何参数，下面我们来计算口面场上的相位偏移。
图2 H面、E面扇形喇叭几何参数图如图2(a)所示，到口面上M点的波程比到口面中心O点的波程长MN的距离。
设口面中心处O点的相位偏移为0，则口面上任一点M的相位偏移表示为：«Skip Record If...»一般«Skip Record If...»，所以«Skip Record If...»，因此有«Skip Record If...»带入上式，，得到«Skip Record If...»的无穷级数展开式为«Skip Record If...»由于«Skip Record If...»，则沿口径面上任意点M的相位偏移近似取第一项为：«Skip Record If...»（1）边缘上A点的相位偏移最大为（«Skip Record If...»）：«Skip Record If...»（2）与喇叭相连的矩形波导内通常传输主模为TE10模，场的振幅沿宽边为余弦分布。

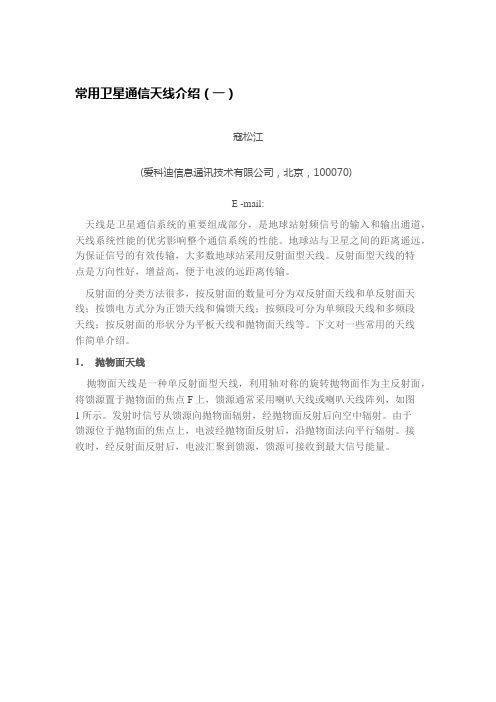

常用卫星通信天线介绍（一）寇松江(爱科迪信息通讯技术有限公司，北京，100070)E -mail:天线是卫星通信系统的重要组成部分，是地球站射频信号的输入和输出通道，天线系统性能的优劣影响整个通信系统的性能。
地球站与卫星之间的距离遥远，为保证信号的有效传输，大多数地球站采用反射面型天线。
反射面型天线的特点是方向性好，增益高，便于电波的远距离传输。
反射面的分类方法很多，按反射面的数量可分为双反射面天线和单反射面天线；按馈电方式分为正馈天线和偏馈天线；按频段可分为单频段天线和多频段天线；按反射面的形状分为平板天线和抛物面天线等。
下文对一些常用的天线作简单介绍。
1．抛物面天线抛物面天线是一种单反射面型天线，利用轴对称的旋转抛物面作为主反射面，将馈源置于抛物面的焦点F上，馈源通常采用喇叭天线或喇叭天线阵列，如图1所示。
发射时信号从馈源向抛物面辐射，经抛物面反射后向空中辐射。
由于馈源位于抛物面的焦点上，电波经抛物面反射后，沿抛物面法向平行辐射。
接收时，经反射面反射后，电波汇聚到馈源，馈源可接收到最大信号能量。
图1 抛物面天线抛物面天线的优点是结构简单，较双反射面天线便于装配。
缺点是天线噪声温度较高；由于采用前馈，会对信号造成一定的遮挡；使用大功率功放时，功放重量带来的结构不稳定性必须被考虑。
2．卡塞格伦天线卡塞格伦天线是一种双反射面天线，它由两个发射面和一个馈源组成，如图2所示。
主反射面是一个旋转抛物面，副反射面为旋转双曲面，馈源置于旋转双曲面的实焦点F1上，抛物面的焦点与旋转双曲面的焦点重合，即都位于F2点。
从从馈源辐射出来的电磁波被副反射面反射向主反射面，在主反射面上再次被反射。
由于主反射面的焦点与副反射面的焦点重合，经主副反射面的两次反射后，电波平行于抛物面法向方向定向辐射。
对经典的卡塞格伦天线来说，副反射面的存在遮挡了一部分能量，使得天线的效率降低，能量分布不均匀，必须进行修正。
修正型卡塞格伦天线通过天线面修正后，天线效率可提高到0.7—0.75，而且能量分布均匀。
第二讲常见口径面天线一、喇叭天线1.喇叭天线的种类、结构和特点根据惠更斯原理，终端开口的波导可以构成一个辐射器，但是波导口面的电尺寸很小，辐射方向性弱。
而且，在波导开口处波导与开口面外的空间不匹配，会产生严重的反射，不宜作为天线使用。
将波导的截面均匀地逐渐扩展，形成如图1所示的喇叭天线。
它们不仅扩大了天线的口面尺寸，同时改善了口面的匹配情况，从而取得了很好的辐射特性。
图1 喇叭天线种类上图表示了几种常用的喇叭天线。
当矩形波导的截面仅在H面展宽时，形成H面扇形喇叭；仅在E面展宽时，形成E面扇形喇叭；同时在E面和H面展宽则形成角锥喇叭；由圆波导均匀展开形成圆锥喇叭。
喇叭天线时一种应用很广泛的微波天线。
它具有结构简单、重量轻、易于制造、工作频带较宽、功率容量大等优点。
合理选择尺寸，可以获得良好的辐射特性、相当高的方向系数、相当尖锐的主瓣、比较小的副瓣。
喇叭天线可以作为独立的天线，也可以作为反射面天线及透镜天线的馈源，还能用作收发共用的双工天线。
在天线测量中，也被广泛用作标准增益天线。
2. 喇叭天线口面为了确定喇叭天线的辐射特性，必须了解喇叭口面上场的分布，即求解喇叭的内场。
求解喇叭内电磁场常采用近似的方法：认为喇叭为无限长，忽略外场对内场的影响，把喇叭的内场结构近似看做与标准波导内的场结构相同，只是因为喇叭是逐渐张开的，使得波形略有变化。
在平面状的喇叭口面上，场的振幅分布可近似认为与波导截面上相似，但是口面上场相位偏移的影响则不能忽视。
图2(a)、(b)分别表示H 面及E 面扇形喇叭的几何参数，下面我们来计算口面场上的相位偏移。
图2 H 面、E 面扇形喇叭几何参数图如图2(a)所示，到口面上M 点的波程比到口面中心O 点的波程长MN 的距离。
设口面中心处O 点的相位偏移为0，则口面上任一点M 的相位偏移表示为：122)x k MN MN R ππϕλλ=-=-=-一般11d R ，所以1x R ，因此有2413111128x x R R R R =≈+-+带入上式，，得到x ϕ的无穷级数展开式为24311211()28x x x R R πϕλ=--+ 由于11x R ，则沿口径面上任意点M 的相位偏移近似取第一项为：21x x R πϕλ=- （1） 边缘上A 点的相位偏移最大为（12d x =）： 21max 14x d R πϕλ=- （2） 与喇叭相连的矩形波导内通常传输主模为TE 10模，场的振幅沿宽边为余弦分布。
天线是卫星通信系统的重要组成部分，是地球站射频信号的输入和输出通道，天线系统性能的优劣影响整个通信系统的性能。
地球站与卫星之间的距离遥远，为保证信号的有效传输，大多数地球站采用反射面型天线。
反射面型天线的特点是方向性好，增益高，便于电波的远距离传输。
反射面的分类方法很多，按反射面的数量可分为双反射面天线和单反射面天线；按馈电方式分为正馈天线和偏馈天线；按频段可分为单频段天线和多频段天线；按反射面的形状分为平板天线和抛物面天线等。
下文对一些常用的天线作简单介绍。
1．抛物面天线抛物面天线是一种单反射面型天线，利用轴对称的旋转抛物面作为主反射面，将馈源置于抛物面的焦点F上，馈源通常采用喇叭天线或喇叭天线阵列，如图1所示。
发射时信号从馈源向抛物面辐射，经抛物面反射后向空中辐射。
由于馈源位于抛物面的焦点上，电波经抛物面反射后，沿抛物面法向平行辐射。
接收时，经反射面反射后，电波汇聚到馈源，馈源可接收到最大信号能量。
图1 抛物面天线抛物面天线的优点是结构简单，较双反射面天线便于装配。
缺点是天线噪声温度较高；由于采用前馈，会对信号造成一定的遮挡；使用大功率功放时，功放重量带来的结构不稳定性必须被考虑。
2．卡塞格伦天线卡塞格伦天线是一种双反射面天线，它由两个发射面和一个馈源组成，如图2所示。
主反射面是一个旋转抛物面，副反射面为旋转双曲面，馈源置于旋转双曲面的实焦点F1上，抛物面的焦点与旋转双曲面的焦点重合，即都位于F2点。
从从馈源辐射出来的电磁波被副反射面反射向主反射面，在主反射面上再次被反射。
由于主反射面的焦点与副反射面的焦点重合，经主副反射面的两次反射后，电波平行于抛物面法向方向定向辐射。
对经典的卡塞格伦天线来说，副反射面的存在遮挡了一部分能量，使得天线的效率降低，能量分布不均匀，必须进行修正。
修正型卡塞格伦天线通过天线面修正后，天线效率可提高到0.7—0.75，而且能量分布均匀。
目前，大多数地球站采用的都是修正型卡塞格伦天线。
天线是卫星通信系统的重要组成部分，是地球站射频信号的输入和输出通道，天线系统性能的优劣影响整个通信系统的性能。
地球站与卫星之间的距离遥远，为保证信号的有效传输，大多数地球站采用反射面型天线。
反射面型天线的特点是方向性好，增益高，便于电波的远距离传输。
反射面的分类方法很多，按反射面的数量可分为双反射面天线和单反射面天线；按馈电方式分为正馈天线和偏馈天线；按频段可分为单频段天线和多频段天线；按反射面的形状分为平板天线和抛物面天线等。
下文对一些常用的天线作简单介绍。
1．抛物面天线抛物面天线是一种单反射面型天线，利用轴对称的旋转抛物面作为主反射面，将馈源置于抛物面的焦点F上，馈源通常采用喇叭天线或喇叭天线阵列，如图1所示。
发射时信号从馈源向抛物面辐射，经抛物面反射后向空中辐射。
由于馈源位于抛物面的焦点上，电波经抛物面反射后，沿抛物面法向平行辐射。
接收时，经反射面反射后，电波汇聚到馈源，馈源可接收到最大信号能量。
图1 抛物面天线抛物面天线的优点是结构简单，较双反射面天线便于装配。
缺点是天线噪声温度较高；由于采用前馈，会对信号造成一定的遮挡；使用大功率功放时，功放重量带来的结构不稳定性必须被考虑。
2．卡塞格伦天线卡塞格伦天线是一种双反射面天线，它由两个发射面和一个馈源组成，如图2所示。
主反射面是一个旋转抛物面，副反射面为旋转双曲面，馈源置于旋转双曲面的实焦点F1上，抛物面的焦点与旋转双曲面的焦点重合，即都位于F2点。
从从馈源辐射出来的电磁波被副反射面反射向主反射面，在主反射面上再次被反射。
由于主反射面的焦点与副反射面的焦点重合，经主副反射面的两次反射后，电波平行于抛物面法向方向定向辐射。
对经典的卡塞格伦天线来说，副反射面的存在遮挡了一部分能量，使得天线的效率降低，能量分布不均匀，必须进行修正。
修正型卡塞格伦天线通过天线面修正后，天线效率可提高到0.7—0.75，而且能量分布均匀。
目前，大多数地球站采用的都是修正型卡塞格伦天线。
标准增益喇叭天线在无线通信领域，天线是起到收发信号的重要器件。
而在天线中，增益喇叭天线是一种常见的天线类型，它具有较高的增益和较宽的覆盖范围，因此在很多应用场景中得到了广泛的应用。
本文将介绍标准增益喇叭天线的相关知识，包括其原理、结构和应用等方面的内容。
首先，我们来了解一下标准增益喇叭天线的原理。
增益喇叭天线是一种具有较高方向性的天线，其主要原理是通过天线结构的设计，使得信号在特定方向上的辐射能量更集中，从而提高信号的接收和发送效果。
这种天线通常采用喇叭状的结构，通过合理的设计和加工工艺，实现对特定频段信号的辐射和接收，从而达到增强信号的效果。
其次，我们来了解一下标准增益喇叭天线的结构。
一般来说，增益喇叭天线由喇叭、馈源和反射器等部分组成。
其中，喇叭部分起到信号的辐射和接收作用，其结构和尺寸对天线的性能有着重要影响；馈源部分则是提供信号的输入和输出，通常采用耦合装置与喇叭相连；反射器部分则可以起到增强天线方向性和辐射效果的作用。
这些部分的合理设计和组合，可以使得增益喇叭天线在特定频段具有较高的增益和较宽的覆盖范围。
再次，我们来了解一下标准增益喇叭天线的应用。
增益喇叭天线由于具有较高的增益和较宽的覆盖范围，因此在很多应用场景中得到了广泛的应用。
比如，在通信基站中，增益喇叭天线可以实现对特定方向上的信号覆盖，提高通信信号的传输质量；在雷达系统中，增益喇叭天线可以实现对目标的精确定位和跟踪；在卫星通信中，增益喇叭天线可以实现对地面用户的覆盖和通信连接。
可以说，增益喇叭天线在无线通信领域中有着非常重要的应用价值。
综上所述，标准增益喇叭天线是一种具有较高增益和较宽覆盖范围的天线类型，其原理是通过合理的结构设计实现对特定方向上信号的辐射和接收。
在实际应用中，增益喇叭天线具有广泛的应用价值，可以实现对特定方向上信号的精确定位和跟踪，提高通信信号的传输质量，实现对地面用户的覆盖和通信连接。
因此，对于增益喇叭天线的研究和应用具有重要的意义，也是无线通信领域中的一个热点方向。
各类天线定义以及相关指标各类天线定义以及相关指标2009年07月11日星期六 15:25天线有五个基本参数：方向性系数、天线效率、增益系数、辐射电阻和天线有效高度。
这些参数是衡量天线质量好坏的重要指标。
【天线的方向性】是指天线向一定方向辐射电磁波的能力。
它的这种能力可采用方向图，方向图主瓣的宽度，方向性系数等参数进行描述。
所以方向性是衡量天线优劣的重要因素之一。
天线有了方向性，就能在某种程度上相当于提高发射机或接收机的效率，并使之具有一定的保密性和抗干扰性。
【方向性图】方向性图是表示天线方向性的特性曲线，即天线在各个方向上所具有的发射或接收电磁波能力的图形。
实用天线处在三度几何空间中，所以，它的方向性图应该是个立体图。
在这个立体图中，由于所取的截面不同而有不同的方向性图。
最常用的是水平面内的方向性图（即和大地平行的平面内的方向性图）和垂直面内的方向性图（即垂直于大地的平面内的方向性图）。
有的专业书籍上也称赤道面方向性图或子午面方向性图。
【波瓣宽度】有时也称波束宽度。
系指方向性图的主瓣宽度。
一般是指半功率波瓣宽度。
当L/λ数值不同时，其波瓣宽度也不同。
L/λ比值增加时，方向图越尖锐，但当（L/λ）＞0.5时，除了与振子轴垂直的方向有最大的主瓣外，还可能出现付瓣。
因此，波瓣宽度越小，其方向性越强，保密性也强，干扰邻台的可能性小。
所以，对于超短波，微波等所用的天线，登记主瓣宽度这一指标，是十分重要的。
【方向性系数】方向性系数是用来表示天线向某一个方向集中辐射电磁波程度（即方向性图的尖锐程度）的一个参数。
为了确定定向天线的方向性系数，通常以理想的非定向天线作为比较的标准。
任一定向天线的方向性系数是指在接收点产生相等电场强度的条件下，非定向天线的总辐射功率对该定向天线的总辐射功率之比。
按照上面的定义，由于定向天线在各个方向上的辐射强度不等，故天线的方向性系数也随着观察点的位置而不同，在辐射电场最大的方向，方向性系数也最大。
