就是把室内给水平面图和室内排水平面图合画在同一图上，统称为“室内给水排水平面图”。
该平面图表示室内卫生器具、阀门、管道及附件等相对于该建筑物内部的平面布置情况，它是室内给水排水工程最基本的图样。
1、室内给水排水平面图的主要内容（1）建筑平面图；（2）卫生器具的平面位置：如大小便器（槽）等；（3）各立管、干管及支管的平面布置以及立管的编号；（4）阀门及管附件的平面布置，如截止阀、水龙头等；（5）给水引人管、排水排出管的平面位置及其编号；（6）必要的图例、标注等。
2、室内给水排水平面图的表示方法（1）布图方向与比例。
（2）建筑平面图。
在抄绘建筑平面图时，其不同之处在于：1、不必画建筑细部，也不必标注门窗代号、编号；2、原粗实线所画的墙身、柱等，此时只用细实线画出。
（3）卫生器具平面图。
卫生器具均用细实线绘制，且只需绘制其主要轮廓。
（4）给水排水管道平面图。
平面图中的管道用单粗线绘制。
建筑物的给水排水进口、出口应注明管道类别代号，其代号通常用管道类别的第一个汉语拼音字母，如“J”为给水，“P”为排水。
当建筑物的给水排水进出口数量多于一个时，宜用阿拉伯数字编号。

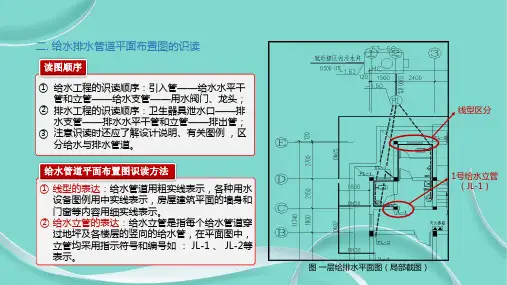

建筑物内穿过一层及多于一层楼层的立管用黑圆点表示，直径约为3d，并在旁边标注立管代号，如“JL”、“PL”分别表示为给水、排水立管。
当建筑物室内穿过一层及多于一层楼的立管数量多于一个时，宜用阿拉伯数字编号。
当给水管与排水管交叉时，应该连续画出给水管，断开排水管。
（5）标注。
给水排水平面图中需标注尺寸和标高。
3、室内给水排水平面图的画图步骤绘制室内给水排水平面图时，一般应先绘制底层给水排水平面图，再绘制其余各楼层给水排水平面图。
画图步骤如下：（1）画建筑平面图。
抄绘建筑平面图应先画定位轴线，再画墙身和门窗洞，最后画其它构配件。
（2）画卫生器具平面图。
（3）画给水排水管道平面图。
一般先画主管，然后画给水引入管和排水排出管，最后按照水流方向画出各主管、支管及管道附件。
给排水工程施工图的识读排水工程施工图主要包括工程的平面布置图、剖面图、构筑物图等内容。
对这些图纸进行识读，需要具备一定的技术知识和经验。
下面将从几个方面介绍排水工程施工图的识读方法。
一、平面布置图的识读1.了解工程的总体布局：从平面布置图中可以看出工程的总体布局，包括道路、建筑物、管道等的位置和布置情况。
了解工程的总体布局可以帮助施工单位明确工程范围和施工任务，做好施工准备工作。
2.理解排水系统的布置：平面布置图上会标注排水管道、井口、沟槽等相关信息，施工单位需要根据这些信息了解排水系统的布置情况，确保施工过程中不会影响排水系统的正常运行。
3.注意设计标高和坡度：在平面布置图中会标注管道和构筑物的设计标高和坡度，这些信息对于排水系统的排水效果至关重要。
施工单位需要仔细查看这些数据，确保施工过程中按照设计要求施工。
二、剖面图的识读1.理解交叉剖面和纵断面：剖面图中通常包括交叉剖面和纵断面，通过这些图纸可以了解管道和构筑物的具体情况，包括尺寸、形状等。
施工单位需要根据这些信息确定施工方法和工艺。
2.注意排水管道的材质和连接方式：剖面图上会标注排水管道的材质和连接方式，施工单位需要根据这些信息选择合适的材料和连接方式进行施工，确保排水系统的稳定和可靠性。
3.关注管道的埋设深度和覆土厚度：剖面图上还会标注管道的埋设深度和覆土厚度，施工单位需要根据这些信息确定管道的埋设深度和覆土厚度，确保排水系统的安全和稳定。
三、构筑物图的识读1.了解构筑物的类型和功能：构筑物图上会标注排水井口、检查井、散水口等构筑物的类型和功能，施工单位需要根据这些信息确定构筑物的施工位置和布置方式。
2.注意构筑物的尺寸和形状：构筑物图上还会标注构筑物的尺寸和形状，施工单位需要根据这些信息确定构筑物的尺寸和形状，确保构筑物的功能和使用效果。
通过对排水工程施工图的认真识读和理解，施工单位可以准确把握工程的要求和设计要求，确保施工过程中按照设计要求进行施工，保证工程的质量和进度。
给排水图纸如何看懂，给排水识图方法给水排水工程图中的常用图例标高-平面图标注方式标高-剖面图标注方式标高-轴测图标注方式标高注意点：1、室内标高一般标注的是相对标高，即相对正负零的标高；2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；3、标高按标注位置分为：顶标高、中心标高、底标高；4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。
管道管径标注管径应以mm为单位。
水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。
当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。
管道管径的标注管路编号（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。
（2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。
（3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。
编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。
（4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。
管路编号给水引入（排水排出）管编号表示方法建筑给排水施工图的主要内容建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。
室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。
平面布置图给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。
给排水识图技巧给水排水工程图中的常用图例标高-平面图标注方式标高-剖面图标注方式标高-轴测图标注方式标高注意点：1、室内标高一般标注的是相对标高，即相对正负零的标高；2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；3、标高按标注位置分为：顶标高、中心标高、底标高；4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。
管道管径标注管径应以mm为单位。
水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。
当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。
管道管径的标注管路编号（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。
（2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。
（3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。
编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。
（4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。
管路编号给水引入（排水排出）管编号表示方法建筑给排水施工图的主要内容建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。
室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。
平面布置图给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。
根据建筑规划，在设计图纸中，用水设备的种类、数量、位置，均要作出给水和排水平面布置；各种功能管道、管道附件、卫生器具、用水设备，如消火栓箱、喷头等，均应用各种图例表示；各种横干管、立管、支管的管径、坡度等，均应标出。
建筑给排水施工图识读5.1 建筑给排水施工图标准内容图纸是用标明尺寸的图形和文字来说明工程建筑、机械、设备等的结构、形状、尺寸及其他要求的一种技术文件,有纸质图及电子图之分。
图纸的图幅按《房屋建筑制图统一标准》(GB/T 50001—2017)分为A0(1 189 mm×841 mm),A1(841 mm×594 mm),A2(594 mm×420 mm),A3(420 mm×297 mm),A4(297 mm×210 mm)。
建筑工程施工图按专业分为总图、建筑施工图、结构施工图、给排水施工图、电气施工图、暖通施工图等。
其中,给排水施工图由专业目录、专业设计说明、工艺流程图、图例、设备材料清单、平面图、立(剖)面图、系统图、节点详图、大样图和标准图等组成。
1)专业目录专业目录是为了便于查阅和保管,将一个项目的施工图纸按专业分类,每个专业按相应的名称和顺序进行归纳整理编排而成的。
通过图纸专业目录,可以知道该项目每个专业图纸的图别、图名及数量。
2)专业设计说明专业设计说明是设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求,一般以文字的形式加以说明,其内容包括工程设计的主要技术数据、竣工验收要求以及特殊注意事项。
给排水专业设计说明主要包括给水、消防、排水、热水、中水等相关设计的说明。
3)工艺流程图工艺流程图是整个管道系统工艺变化过程的原理图,是设备布置和管道布置等设计的依据,也是施工安装和操作运行的依据。
通过此图,可全面了解建筑物名称、设备编号、整个系统的仪表控制点,可以确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。
4)图例图例是对图纸中的管件、阀门等采用规定的符号加以表示,其并不完全反映事物的形象,只是示意性地表示具体的设备和管件。
因此要熟悉常用的图例,以便于流畅地识读图纸。
5)设备材料清单工程选用的主要材料及设备清单应列明材料类别、规格、数量,设备品种、规格和主要设计参数及尺寸。
给排水工程识图要注意哪些？室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。
它们之间的界限是：给水系统以接入建筑物供水管的阀门为界;排水系统已排出建筑物的第一个排水检查井为界。
建筑内部给排水系统一、类型包括生活给水系统：供给人们饮用、洗涤、烹饪等生活用水;生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。
消防给水系统：供给各类消防设备灭火用水。
二、室内给水系统的组成1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。
2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。
阀门用于关闭管网，以便维修和拆换水表;泄水装置作用主要是在检修时放空管网，检测水表精度。
3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。
给水管道主要采用管材：钢管和铸铁管。
生活给水管管径le;150mm时，应采用热浸镀锌工艺生产的镀锌钢管;管径ge;150mm时，可采用给水铸铁管;埋地管管径ge;75mm时，宜采用给水铸铁管。
生活消防共用给水系统应采用镀锌钢管。
4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。
常见的阀门有：1)截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm的管路上。
2)闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。
3)蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。
4)止回阀：用以阻止管道中水流的方向流动。
5)配水龙头。
5、用水设备：包括：卫生器具、消防设备和生产用水设备等。
6、升压和储水设备：当室外给水管网的水压不足或建筑物内部对供水安全性和稳定性要求比较高时，需在给水系统中设置水泵，水箱、气压给水设备和储水设备等。
建筑给水排水施工图的识读方法有哪些？建筑给水排水施工图的组成建筑给水排水施工图是进行给水排水工程施工的指导性文件，它采用图形符号、文字标注、文字说明相结合的形式，将建筑中给水排水管道的规格、型号、安装位置、管道的走向布置以及用水设备等相互间的联系表示出来。
根据建筑的规模和要求不同，建筑给水排水施工图的种类和图样数量也有所不同，常用的建筑给水排水施工图主要包括说明性文件、系统图、平面图、详图、给水排水支管图。
说明性文件说明性文件包括给水排水工程的设计说明、图样目录、图例等。
设计说明主要阐述整个给水排水工程设计的依据、施工原则和要求、建筑特点、安装标准和方法、工程等级、工艺要求及有关设计的补充说明等。
图样目录包括序号、图样名称、编号和张数等。
图例即图形符号，一般只列出与设计有关的图例，包括给水排水管道的标志、管道附件、用水设备的图例，以供造价人员参考。
系统图给水排水工程系统图包括给水系统图、排水系统图、雨水系统图等，它是用符号和线段概略表示给水排水管道的竖向布置、管道的走向以及楼层标高的一种简图，是表现系统中各管道和用水设备器具的上下、左右、前后之间的空间位置及其相互连接关系的图样。
通过系统图，可以清楚地了解整个建筑物内给水排水管道的竖向布置情况以及管道的规格、管道在每层的敷设高度、管道在每层将要将要连接的设备等情况，可以了解整个工程的供水、排水全貌和管路走向关系。
图2-1所示为某住宅楼给水工程的系统图。
平面图平面图是表示给水排水工程管道支管平面走向布置及与用水设备连接情况等的平面布置图，是进行给水排水工程安装的主要依据。
给水排水平面图是以建筑平面图为依据，在图上详细绘出给水排水进水、排水管道的平面走向，立管、用水设备等的相对安装位置，并且详细表示出管道的型号、规格等。
并通过图例符号将某些系统图无法表现的设计意图表达出来，用以具体指导施工，如给水排水管道的进户长度等。
图22所示为某住宅楼给水排水平面图。
室内给排水施工图识读室内给水排水施工图主要包括给水排水平面图、系统轴测图和详图等。
室内给水排水平面图（1）室内给水平面图的内容室内给水排水平面图是表明给水排水管道及设备的平面布置的图纸，主要包括内容见表4-9。
表4-9室内给水排水平面图包括内容（2）室内给水排水平面图的绘制①平面图的数量和范围。
多层房屋的管道平面图原则上应分层绘制，管道系统布置相同的楼层平面可以绘制一个平面图。
特别提醒底层平面图仍应单独画出。
底层管道平面图应画出整幢房屋的建筑平面图，其余各层可仅画布置有管道的局部平面图。
②房屋平面图。
室内给水排水面图是在建筑平面图的基础上表明给水排水有关内容的图纸，因此该图中的建筑轮廓线应与建筑平面图一致。
但该图中的房屋平面图不是用于土建施工，而仅作为管道系统及设备的水平布局和定位的基准。
因此，仅需抄绘房屋的墙身、柱、门窗洞、楼梯、台阶等主要构配件，至于房屋细部、门扇、门窗代号等均略去。
可采用与建筑平面图相同的比例，如显示不清可放大比例。
图线采用细线绘制（0.35b）。
底层平面图要画全轴线，楼层平面图可仅画边界轴线。
③卫生器具平面图。
卫生器具中的洗脸盆、大便器、小便器等都是工业产品，不必详细表示，可按规定图例画出；而盥洗台、大便槽、小便槽等是在现场砌筑的，其详图由建筑专业绘制，在管道平面图中仅需画出其主要轮廓。
卫生器具的图线采用中实线（0.5b）绘制。
④管道平面图。
管道平面图是用水平剖切平面剖切后的水平投影，然而各种管道不论在楼面（地面）之上或之下，都不考虑其可见性。
亦即每层平面图中的管道均以连接该层卫生设备的管路为准，而不是以楼地面为分界。
如属本层使用但安装在下层空间的重力管道，均绘于本层平面图上。
一般将给水系统和排水系统绘制于同一平面图上，这对于设计和施工以及对于识读都比较方便。
在底层管道平面图中，各种管道要按照系统编号。
系统的划分视具体情况而异，一般给水管道以每一引入管为一个系统；排水管道以每一排出管为一排水系统。
