管道布置图绘制方法

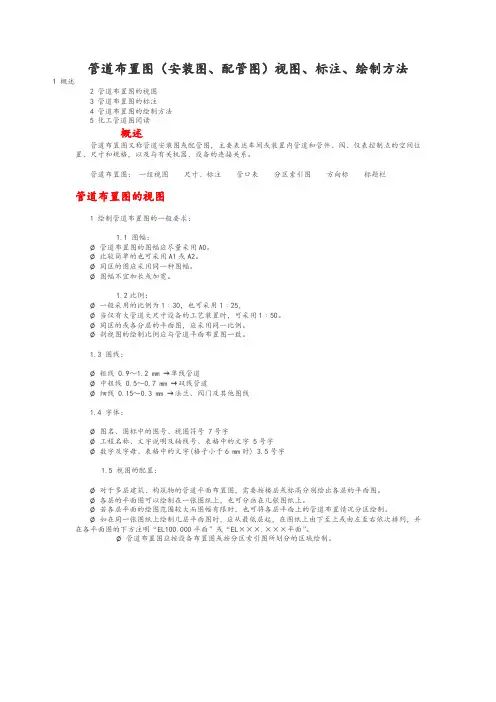

管道布置图(安装图、配管图视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图,主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格,以及与有关机器、设备的连接关系。

管道布置图:一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求:1.1 图幅:Ø管道布置图的图幅应尽量采用 A0。

Ø比较简单的也可采用 A1或 A2。

Ø同区的图应采用同一种图幅。

Ø图幅不宜加长或加宽。

1.2比例:Ø一般采用的比例为 1﹕ 30,也可采用 1﹕ 25,Ø当仅有大管道大尺寸设备的工艺装置时,可采用 1﹕ 50。

Ø同区的或各分层的平面图,应采用同一比例。

Ø剖视图的绘制比例应与管道平面布置图一致。

1.3 图线:Ø粗线0.9~1.2 mm →单线管道Ø中粗线0.5~0.7 mm →双线管道Ø细线0.15~0.3 mm →法兰、阀门及其他图线1.4 字体:Ø图名、图标中的图号、视图符号 7号字Ø工程名称、文字说明及轴线号、表格中的文字 5号字Ø数字及字母、表格中的文字 (格子小于 6 mm时 3.5号字1.5 视图的配置:Ø对于多层建筑、构筑物的管道平面布置图,需要按楼层或标高分别绘出各层的平面图。

Ø各层的平面图可以绘制在一张图纸上,也可分画在几张图纸上。

Ø若各层平面的绘图范围较大而图幅有限时,也可将各层平面上的管道布置情况分区绘制。

Ø如在同一张图纸上绘制几层平面图时,应从最低层起,在图纸上由下至上或由左至右依次排列,并在各平面图的下方注明“EL100.000平面” 或“EL×××.×××平面” 。

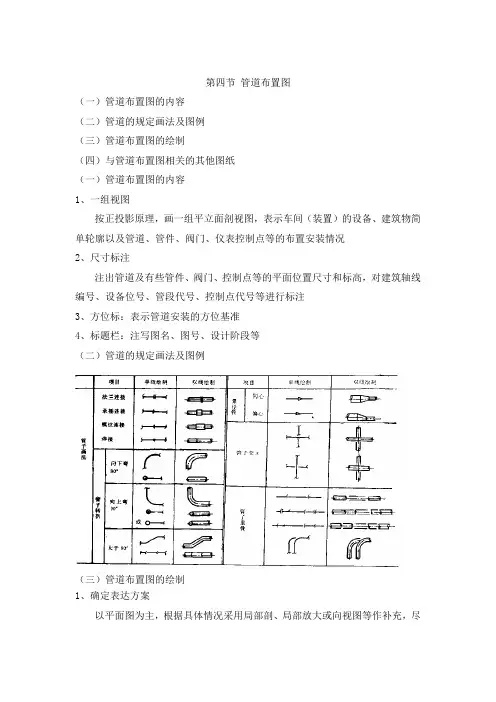

第四节管道布置图（一）管道布置图的内容（二）管道的规定画法及图例（三）管道布置图的绘制（四）与管道布置图相关的其他图纸（一）管道布置图的内容1、一组视图按正投影原理，画一组平立面剖视图，表示车间（装置）的设备、建筑物简单轮廓以及管道、管件、阀门、仪表控制点等的布置安装情况2、尺寸标注注出管道及有些管件、阀门、控制点等的平面位置尺寸和标高，对建筑轴线编号、设备位号、管段代号、控制点代号等进行标注3、方位标：表示管道安装的方位基准4、标题栏：注写图名、图号、设计阶段等（二）管道的规定画法及图例（三）管道布置图的绘制1、确定表达方案以平面图为主，根据具体情况采用局部剖、局部放大或向视图等作补充，尽量清楚地表达整个车间的设备、建（构）筑物轮廓及管阀件、仪表的安装。

其分区可与设备布置图相同，也可按工段分区图绘制；相反，若配管简单则可与设备布置图合并。

2、比例与图幅（1）常用比例为1:50或1:100（复杂时1:20）（2）一般用1号或2号图纸，有时也用0号图纸3、绘制管道平面布置图（1）用细实线画出厂房平面图（2）用细实线画出所有设备的简单外形和所有的管口，并加注设备位号和名称（3）用粗实线所有工艺物料管道和辅助物料管道，并标注管道编号、规格、物料代号及其流向箭头。

（4）用规定的符号或代号在要求的部位画出管件、管架、阀门和仪表控制点标注厂房定位轴线的分尺寸和总尺寸，管道的定位尺寸4、绘制管道立面布置图（1）画出地平线或室内地面、各楼面和设备基础，标注其标高尺寸（2）用细实线画出所有设备的简单外形和所有的管口，并标注设备位号和名称（3）用粗实线所有工艺物料管道和辅助物料管道，并标注管道编号、规格、物料代号及其流向箭头和标高（4）用规定的符号管道上的阀门和仪表控制点，标注阀门的公称直径、型式、编号和标高5、绘制方位标6、编制标题栏，必要时绘制有关表格（如管口表等），注写说明7、校核、审定、定稿（四）与管道布置图有关的其他图纸（1）局部管道复杂时往往加绘管道透视图（2）需预制的夹套管、铅管、钢衬塑管、钢衬胶管需作管段图，以落实阀门、管件，注明管子长度、根数等（3）配管图或管架图复杂时，可单独绘制管架位置图。

管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。

管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：1.1 图幅：Ø管道布置图的图幅应尽量采用A0。

Ø比较简单的也可采用A1或A2。

Ø同区的图应采用同一种图幅。

Ø图幅不宜加长或加宽。

1.2比例：Ø一般采用的比例为1﹕30，也可采用1﹕25，Ø当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。

Ø同区的或各分层的平面图，应采用同一比例。

Ø剖视图的绘制比例应与管道平面布置图一致。

1.3 图线：Ø粗线 0.9～1.2 mm →单线管道Ø中粗线 0.5～0.7 mm →双线管道Ø细线 0.15～0.3 mm →法兰、阀门及其他图线1.4 字体：Ø图名、图标中的图号、视图符号 7号字Ø工程名称、文字说明及轴线号、表格中的文字 5号字Ø数字及字母、表格中的文字(格子小于6 mm时) 3.5号字1.5 视图的配置：Ø对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。

Ø各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。

Ø若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。

Ø如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。

1概述道布置图（安装图、配管图）视图、-标注、-绘制方法空，并管.在各道寸 B ,gx xx x x x 」PQxxxxqs8XXX-xxxdvn.\r>I LXXX.XXXNCODXXXX公称直径（DN ）小 于和等于350 mni 的 「管道B .管道道附件置边示方feL __表示接续线；COD __表示接续图9 9 答片首审中多条管道投影重叠时，町将最上的 一条用篥双重断开”符号表示rr 窗管道转折后投影重叠，将下面的管 道画至重影处，稍留间隙断开2 4管道转折_rF(a)向下弯折90° (b)向上弯折9(T (c)大于9cr 弯折将上面管道 的投影断开也可在投影断开处 注上小写字母iF卄◎E弯头90$4G凿田 答件的 宪i 大Ki /ai管道用三通连接的画法法兰连接 承插焊连接 螺纹连接 对焊连接法兰盖螺纹或 承插焊 连接对焊 连接法兰 连接阀闸 法兰 截止阀圆。

表示写。

■ 7圆1细J 元1按能P螺纹或 承插焊 连接电动式 气动式液压或气动式对焊 连接阀门和传动结构的组合表示1常用传动结构符号2.6传动结构 传动结构应按实物的尺寸比例画出，以免与 管道或其他附件相碰。

连接:出：台电缆槽所架管电时烟道板均标注导向管架滑动管架弹簧支吊架轴向止推架召支吊架固定管道苴位置一般用符号表示。

固定管架!号顶注底0.BOP ELX X X.XX XELX X X. XXX项 [t o公称直径 （HGJ35 _他0标准 「申n 系列）编明号。

及公称尺SL1305-100 SL1305-100B1A (H)VP ELXXX.XXX9.3.1.4 图名管道布置图ELX x x,x X x 平而 工作点标*3.2有位管寸以需要标注为公称的而、通料代号坡向位。

号/5号或80X 50。

W P E?L^ XX XXX r zee——:— i 二 0.003管道布置图A-A. B-B.…剖珥帝懸k —■ 管中右标高蟲平轴备吊车位尺寸面寸、基础面标高代号R 吊架4H固定架管架序号序号 管架类另L 代号界弓管架类駆 譚簧吊架 管架类别及代号导向架 弹簧芟座滑动架罐向限位架序号1管架生根部位的结构Ali口代行 I 1 ]混凝土结构 C| 2 地面基础 F I3 钢结构S 1i 4设备VjI _5: ■W 11---------------管架生根部位的结构及代号弯头支架或侧向支架用一个编号表示 多根管道的支架目的基本管构布设的布置以况以及管计和基本任务。

管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。

管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：1.1 图幅：Ø管道布置图的图幅应尽量采用A0。

Ø比较简单的也可采用A1或A2。

Ø同区的图应采用同一种图幅。

Ø图幅不宜加长或加宽。

1.2比例：Ø一般采用的比例为1﹕30，也可采用1﹕25，Ø当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。

Ø同区的或各分层的平面图，应采用同一比例。

Ø剖视图的绘制比例应与管道平面布置图一致。

1.3 图线：Ø粗线0.9～1.2 mm →单线管道Ø中粗线0.5～0.7 mm →双线管道Ø细线0.15～0.3 mm →法兰、阀门及其他图线1.4 字体：Ø图名、图标中的图号、视图符号7号字Ø工程名称、文字说明及轴线号、表格中的文字5号字Ø数字及字母、表格中的文字(格子小于6 mm时) 3.5号字1.5 视图的配置：Ø对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。

Ø各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。

Ø若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。

Ø如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。

第7章管道布置图绘制▪本章导引▪管道布置图设计基础▪管道布置图的绘制▪本章重点知识分析本章目录本章目录本章导引管道设计中根据管道仪表流程图(PID，带控制点的工艺流程图)、设备布置图及有关的土建，仪表，电气，机泵等方面的图纸和资料为依据，对管道进行合理的布置设计，绘制出管道布置图。

管道布置图的设计首先应满足工艺要求，便于安装，操作及维修，并要合理，整齐，美观。

管道布置图在化工设备进行最后安装阶段具有重要的意义。

好的管道布置图不仅能使安装者容易读懂图纸所要表达的含义，加快施工进程，同时也杜绝诸如将测量孔安放在光线不好的场合，或者将阀门的安装的方位朝向墙面，使之很难操作。

位置设备。

因此，在各种化工工程具体施工前，必须绘制好详细的管道布置。

管道布置图的绘制工作非常繁重，同时对时间的要求也较紧，另外，在具体施工过程中会碰到各种与原设计现场不同或原设计中错误的情况，需要及时更新管道布置图。

这时，如果采用计算机绘图，就可以充分发挥计算机快速、易修改的特点，及时提供更新后的管道布置图。

在本章中，我们将对管道布置图的基础知识作一个大致的介绍，着重在如何利用计算机绘制管道布置图，我们将会对管道布置图中用到的主要零件的绘制作一个较详细的介绍，对于整体图主要在于其绘制思路上，希望读者在学习本章内容的同时，参考有关化工管道布置的书籍，以便于对本章内容的理解。

本章目录本章目录管道布置图设计基础管道布置设计图分类⑴管道平面设计图管道平面设计图使每个工程的平面设计中，都需要绘制的平面设计图．此图是一种综合性的条件图，它包括最后设计所需的一切内容，如：主要管道走向；容器支座、平台、，梯子、栏杆的位置和尺寸；电缆托架和电缆沟的走向；基础建筑物、构筑物的外形；吊车梁、吊杆、吊钩的位置和起重能力；主要管架的位置、管口，支架，人孔，手孔，吊耳，铭牌方位；公用物料站、空调设设施、排水地漏等。

⑵管道平面布置图管道布置图是用来表达车间(或装置)内管道的空间位置情况的图样，又称管道配管图或安装图。
