第四节管道布置图(一)管道布置图的内容(二)管道的规定画法及图例(三)管道布置图的绘制(四)与管道布置图相关的其他图纸(一)管道布置图的内容1、一组视图按正投影原理,画一组平立面剖视图,表示车间(装置)的设备、建筑物简单轮廓以及管道、管件、阀门、仪表控制点等的布置安装情况2、尺寸标注注出管道及有些管件、阀门、控制点等的平面位置尺寸和标高,对建筑轴线编号、设备位号、管段代号、控制点代号等进行标注3、方位标:表示管道安装的方位基准4、标题栏:注写图名、图号、设计阶段等(二)管道的规定画法及图例(三)管道布置图的绘制1、确定表达方案以平面图为主,根据具体情况采用局部剖、局部放大或向视图等作补充,尽量清楚地表达整个车间的设备、建(构)筑物轮廓及管阀件、仪表的安装。
其分区可与设备布置图相同,也可按工段分区图绘制;相反,若配管简单则可与设备布置图合并。
2、比例与图幅(1)常用比例为1:50或1:100(复杂时1:20)(2)一般用1号或2号图纸,有时也用0号图纸3、绘制管道平面布置图(1)用细实线画出厂房平面图(2)用细实线画出所有设备的简单外形和所有的管口,并加注设备位号和名称(3)用粗实线所有工艺物料管道和辅助物料管道,并标注管道编号、规格、物料代号及其流向箭头。
(4)用规定的符号或代号在要求的部位画出管件、管架、阀门和仪表控制点标注厂房定位轴线的分尺寸和总尺寸,管道的定位尺寸4、绘制管道立面布置图(1)画出地平线或室内地面、各楼面和设备基础,标注其标高尺寸(2)用细实线画出所有设备的简单外形和所有的管口,并标注设备位号和名称(3)用粗实线所有工艺物料管道和辅助物料管道,并标注管道编号、规格、物料代号及其流向箭头和标高(4)用规定的符号管道上的阀门和仪表控制点,标注阀门的公称直径、型式、编号和标高5、绘制方位标6、编制标题栏,必要时绘制有关表格(如管口表等),注写说明7、校核、审定、定稿(四)与管道布置图有关的其他图纸(1)局部管道复杂时往往加绘管道透视图(2)需预制的夹套管、铅管、钢衬塑管、钢衬胶管需作管段图,以落实阀门、管件,注明管子长度、根数等(3)配管图或管架图复杂时,可单独绘制管架位置图。

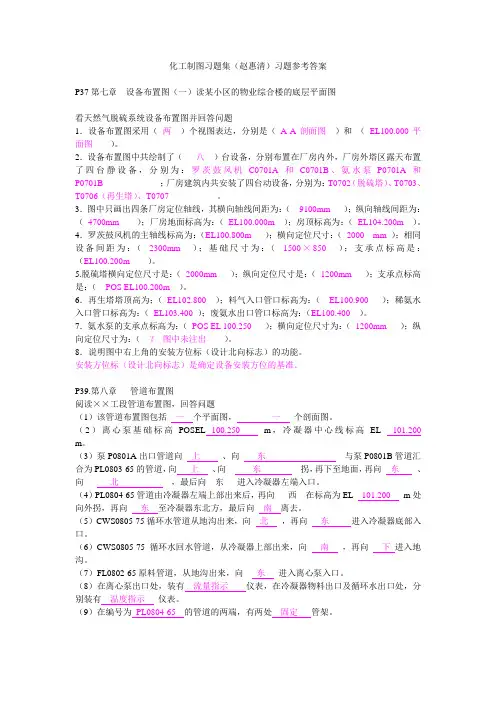

化工制图习题集(赵惠清)习题参考答案P37第七章设备布置图(一)读某小区的物业综合楼的底层平面图看天然气脱硫系统设备布置图并回答问题1.设备布置图采用(两)个视图表达,分别是(A-A剖面图)和(EL100.000平面图)。
2.设备布置图中共绘制了(八)台设备,分别布置在厂房内外,厂房外塔区露天布置了四台静设备,分别为:罗茨鼓风机C0701A和C0701B、氨水泵P0701A和P0701B ;厂房建筑内共安装了四台动设备,分别为:T0702(脱硫塔)、T0703、T0706(再生塔)、T0707 。
3.图中只画出四条厂房定位轴线,其横向轴线间距为:(9100mm );纵向轴线间距为:(4700mm );厂房地面标高为:(EL100.000m );房顶标高为:(EL104.200m )。
4.罗茨鼓风机的主轴线标高为:(EL100.800m );横向定位尺寸:(2000 mm );相同设备间距为:(2300mm );基础尺寸为:(1500×850 );支承点标高是:(EL100.200m )。
5.脱硫塔横向定位尺寸是:(2000mm );纵向定位尺寸是:(1200mm );支承点标高是:(POS EL100.200m)。
6.再生塔塔顶高为;(EL102.800 );料气入口管口标高为:(EL100.900 );稀氨水入口管口标高为:(EL103.400 );废氨水出口管口标高为:(EL100.400 )。
7.氨水泵的支承点标高为:(POS EL 100.250 );横向定位尺寸为:(1200mm );纵向定位尺寸为:(?图中未注出)。
8.说明图中右上角的安装方位标(设计北向标志)的功能。
安装方位标(设计北向标志)是确定设备安装方位的基准。
P39.第八章管道布置图阅读××工段管道布置图,回答问题(1)该管道布置图包括一个平面图,一个剖面图。
(2)离心泵基础标高POSEL100.250 m,冷凝器中心线标高EL 101.200 m。
《化工设计试卷》(一)一、填空题(每空1分,共30分)1、化工设计必须()。
2、国家计委有关文件的要求,可行性研究报告是项目决策的依据,应按规定的深度做到一定的准确性,投资估算和初步设计概算的出入一般不大于()否则视超出情况再议。
3、企业使用政府补助、转贷、贴息投资建设的项目,政府只审批()。
4、凡从事对环境有影响的建设项目都必须执行()。
同时,在可行性研究报告中,对()要有专门论述。
5、概念设计是以()为基础,从工程角度出发按照未来生产规模所进行的一种假想设计。
6、工艺人员向非工艺专业提供设计条件必须确保其()。
7、管道仪表流程图中的设备用()线画出。
8、工厂的三废治理工程“三同时”,即()。
9、选择生产方法和工艺流程是应着重考虑()三原则。
10、平面图上设备平面定位尺寸应以()或()或()为基准线标注定位尺寸。
11、管道布置是应尽量避免()。
12、工艺流程草图又称为(),一般在生产方法确定后绘制,主要为工艺计算服务,也是工艺方案的确定和工艺流程图设计的依据,但不列入设计文件。
13、技术上的先进性是由经济合理性来体现的,只有在设计的每一步都重视经济因素,力求经济上合理,到最后才能作出既经济节约又合理可行的概算来。
据专家测算,在设计阶段可以控制(70—85%)的工程投资,后面的施工、材料、劳务只能控制(5 —35%1)。
14、在选择生产方法和工艺流程时,应该着重考虑的原则有( )。
15、化工设备总体分类:()。
16、设备布置图主要包括反映设备水平布置情况的()和反映某处立面布置情况的()。
17、工程投资经济评价有()和()。
18、当用泵抽吸时,应由泵的()确定设备的安装高度。
19、压缩机的最大部件超过(1.0吨)时,应设吊车,起重量大于10吨时,宜选用()。
20、为了避免发生电化学腐蚀,不锈钢管道不宜与碳钢管直接接触,()。
21、管架是用来(),管道支架按其作用分为()22、按照电力设计规范,将电力负荷分成三级,按照用电要求从高到低分为一级、二级、三级。
管道布置图(安装图、配管图)视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图,主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格,以及与有关机器、设备的连接关系。
管道布置图:一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求:1.1 图幅:Ø管道布置图的图幅应尽量采用A0。
Ø比较简单的也可采用A1或A2。
Ø同区的图应采用同一种图幅。
Ø图幅不宜加长或加宽。
1.2比例:Ø一般采用的比例为1﹕30,也可采用1﹕25,Ø当仅有大管道大尺寸设备的工艺装置时,可采用1﹕50。
Ø同区的或各分层的平面图,应采用同一比例。
Ø剖视图的绘制比例应与管道平面布置图一致。
1.3 图线:Ø粗线0.9~1.2 mm →单线管道Ø中粗线0.5~0.7 mm →双线管道Ø细线0.15~0.3 mm →法兰、阀门及其他图线1.4 字体:Ø图名、图标中的图号、视图符号7号字Ø工程名称、文字说明及轴线号、表格中的文字5号字Ø数字及字母、表格中的文字(格子小于6 mm时) 3.5号字1.5 视图的配置:Ø对于多层建筑、构筑物的管道平面布置图,需要按楼层或标高分别绘出各层的平面图。
Ø各层的平面图可以绘制在一张图纸上,也可分画在几张图纸上。
Ø若各层平面的绘图范围较大而图幅有限时,也可将各层平面上的管道布置情况分区绘制。
Ø如在同一张图纸上绘制几层平面图时,应从最低层起,在图纸上由下至上或由左至右依次排列,并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。
管道布置图的阅读
了解管道布置图阅读步骤
在进行审查设计、安装施工、了解生产工艺、熟悉设备和管道的现场布置等都需要阅读管道布置图。
因此,阅读管道布置图是化工工程技术人员一项必须掌握的基本技能。
为了能在读图过程中搞清每一条管道及其管件、阀门、控制点等的设置及安装情况的要求,读图前应作一定的准备,读图时要按一定的步骤进行
一、读图前的准备工作
管道布置图是整个化工设计图纸绘制的最后一个步骤,此时,管道仪表流程图、设备布置图、设备管口图等已经完成。
因此在阅读管道布置图之前,最好能找到相关资料,重点是管道仪表流程图和设备布置图。
首先,通过阅读管道仪表流程图,对生产过程原理、工艺流程、流程中的设备、管道、各种检测和控制仪表等配置情况进行熟悉了解;然后通过设备布置图,了解厂房建筑的基本构造和各设备的具体布置情况;同时,还要熟悉各种图样中所使用的有关国家及行业标准和规定画法。
二、读图的方法步骤
读图时,如果采用合理的方法步骤,就可既快又好地达到预期目的,总的来讲,应当是从宏观到微观,然后再逐步深入。
通过实践就可熟能生巧,总结出更好的读图经验来。
1.概括了解
首先从图纸目录中了解该设计项目中管道布置图样的类型及图纸数量,所需阅读的管道布置图中的平面图、立面剖(向)视图等的配置情况,视图的数量等。
再了解有无管道轴测图和设计模型;初步了解图例的含义及设备位号的索引、非标准型管件、管架等图样的提供情况。
然后初步浏览各不同标高的平面图,了解各图的比例;如果平面图上还列出了设备管口表时,可依此了解该标高平面所有设备的位号及各设备之间的相互连接关系,或者直接从图面上了解设备位号及其位置。
2.详细分析
依照管道仪表流程图的流程顺序,按设备位号和管道编号,从主要物料开始,对照平面图和剖面图,依次逐条弄清管道与各设备的连接关系,分支情况。
如此再进行另一种物料的流向关系分析,直至将所有的主要物料和辅助物料的流向情况全部搞清楚。
弄清楚物料的流向后,再对照管道仪表流程图,了解各管道上安装的阀门、仪表、管件和管架等。
详细阅读各管道、阀门、仪表、管件和管架的定位尺寸、代号和各种相关的文字标注和说明。
对于多层结构的复杂管道布置,需反复阅读和认真检查核对,特别是各层图纸间的连接关系是否正确,确保已经完全了解装置内设备、管道、仪表等的整体布置情况。
读图时先弄清各视图配置情况,然后从第一层平面开始,配合有关的立面剖(向)视图,从位号最小的设备开始,逐条分析各管口连接管段的布置情况,弄清来龙去脉,分支情况,阀门、管架、控制点的配置部位,同时分析尺寸及其他有关标注。
了解一层平面以后,再依次进行其他各层平面上管道布置的分析,直至完全了解。
对于只绘有平面布置图的系统,各管道的相对位置及走向均要靠通过平面尺寸标注、标高数据、管道编号、管内物料流向箭头等诸多因素结合进行判断。
如果手头没有相应的工艺流程图等其他资料,管道布置图的阅读也是可以进行的,但要困难些。
首先,应当了解生产的大致原理,根据设备编号大致了解设备的类别,判断其在工艺流程中所起的作用(后面还需验证是否正确)。
然后,按照设备编号,按顺序逐个分析各管口的连接情况,配合管道编号,按编号顺序依次弄清物料的名称、流向顺序,进一步确认前面的判断是否正确,如此反复,直至全部了解。
3.归纳和总结
阅图后进行归纳与总结,是提高阅图水平的有效措施。
通过归纳和总结不仅可以帮助我们充分了解自己是否确实读懂了图纸,并通过图纸的阅读弄清楚了车间管道布置的确切情况,同时,还能了解工艺设计中应当要考虑和注意的很多事项。
例如相邻设备的间距、管道、仪器仪表安装必须遵守的基本原则等等。
还可以发现图纸中存在的不合理之处或是遗漏错误之处。
只有多阅读、多总结,才能使自己的读图水平不断提高,以适应不同层次的要求。
读图的目的不同,其要求和深度也不尽相同。
如果阅图的目的是对图纸进行校核审定,应根据管道和仪表流程图对图纸进行逐一检查,检查图中所有的设备、管线、阀门、管件及仪表控制点是否准确标定安装位置,各种标注是否与管道仪表流程图一致,有否遗漏和错标,是否存在不合理之处及不安全隐患,各种表达方式是否符合国家及行业的相关规定,确认没有问题后,在标题栏相应栏目中签名。
如果只是作为化工工艺生产人员熟悉和了解生产流程,则需站在便于工艺操作和管理的角度,认真对照管道仪表流程图、设备布置图,根据生产原理了解车间的设备、仪表控制点的相对位置,并分析其是否合理,以加深对工艺过程和现场情况的进一步理解。
这对于工艺生产和管理人员是非常必要的,可以为日后进行生产现场操作、管理、故障检修和排除、技术改造等方面提供宝贵的素材。
如果是组织指挥现场施工安装,应该在动手之前认真仔细阅读图纸,对所有的管线、阀门、仪表等认真分析,并对照施工要求检查原设计的合理性,可操作性等,为制定合理的施工方案提供参考,确保安装过程能顺利进行。
