管道布置图HG 20519.11-92一般规定1.0.1 图幅管道布置图图幅应尽量采用AO，比较简单的也可采用A1或A2。
同区的图应采用同一种图幅。
图幅不宜加长或加宽。
1.0.2 比例常用比例为1:30，也可采用1:25或1:50.但同区的或各分层的平面图，应采用同一比例。
1.0.3 尺寸单位管道布置图中标注的标高、坐标以米为单位，小数点后取三位数，至毫米为止；其余的尺寸一律以毫米为单位，只注数字，不注单位。
管子公称通径一律用毫米表示。
110.4 地面设计标高为EL1O0.000m.1.0.5 图名标题栏中的图名一般分成两行书写，上行写“管道布置图”，下行写“EL XXX.XXX平面”或“A-A、B-B......剖视等.”1.0.6 尺寸线始末应标绘箭头(打箭头或打杠).不按比例画图的尺寸应在其下面画一道横线(轴测图除外)。
1.0.7 尺寸一般写在尺寸线的上方中间，并且平行于尺寸线。
2 应遵循的设计规定2.0.1 图线宽度及字体规定见HG 20519.28-92.2.0.2 管道常用缩写词见HG 20519.27-92.2.0.3 管道布置图上的管子、管件、阀门及管道特殊件图例见HG 20519.33-92.2.0.4 设备、管道布置图上用的图例见HG 20519.34-92.2.0.5 分区索引图见HG 20519.6-92.3 图面表示和尺寸标注3.0.1 管道布置图应按设备布置图或按分区索引图所划分的区域(以小区为基本单位)绘制。
区域分界线用粗双点划线表示，在区域分界线的外侧标注分界线的代号、坐标和与该图标高相同的相邻部分的管道布置图图号，见下图。
坐标注:B. L—表示装置边界; M. L—表示接续线; COD—表示接续图.3.0.2 管道布置图一般只绘平面图。
当平面图中局部表示不够清楚时，可绘制剖视图或轴测图，该剖视图或轴测图可画在管道平面布置图边界线以外的空白处(不允许在管道平面布置图内的空白处再画小的剖视图或轴测图)，或绘在单独的图纸上。
化工设计第十章管道布置图
时,可将各层平面管道布置分区绘制。
07:28
7
设计概论化工制图
按比例画出建筑物,构筑物,平台,梯子等。
用细实线画出全部设备外形轮廓,管口方位,设
备基础支架。
用粗实线画出主物料管道,用中粗实线画出辅
助物料管道,用细实线画出阀门、管件、仪表、
控制点。
不同标高的多排管廊,上排盖住了下排,即使在
同一个管道平面布置图上,也必须将每一层分开
管架在平面图上,一般不标注定位尺寸。
07:28
13
第四节 空视图 一、概述
设计概论化工制图
管道空视图又叫管段图,它表达一段管道及其所
附管件、阀门、控制点等布置情况的立体图样。
管道空视图按正等轴测投影绘制。立体感强,图
面清晰,利于施工。大型管道安装一般预制化。
二、空视图的内容
1、图形:管道及管件,阀门,控制点等图形符号
07:28
4
设计概论化工制图
第二节 管道及附件的常用画法
一、管道:主要物料管道用粗实线单线画出,其它
管道用中粗实线画出。管道规定符号见表10-1
二、管件:短管、弯头、三通、异径管、法兰、
盲板等管道附件,用简单图形符号表示见表10-2
三、阀门:管道中的阀门用简单图形符号表示,其
规定符号与工艺流程图的画法相同。
画。当一层上仅有几根管子时,分别注释和标注
尺寸即可,不必分层绘图。பைடு நூலகம்
07:28
8
设计概论化工制图
2)立面剖视图(立面或剖视图)
当平面布置图不能表达高度方向的管道布置
情况时,可在平面图适当部位垂直剖切后绘出
立面剖视图(立面或剖视图)。可以把立面剖视
图画在平面布置图上,也可以绘在单独的图上,
管道布置图
（5） 分区索引图 表达装置范围内的分区情况。
二、管道布置图的视图
1、比例和图幅 一律采用1号图纸， 一般采用1:30，1:50 比例。
2、管道布置图一般只画平面图，局部表达不清时，画剖面、 向视或局部放大。
3、管道平面布置图的配置，按建筑物分层绘制楼板下的建筑 物、所有设备、管道。
4、多层平面图画在一张图纸上，由下到上，由左到右排列， 标注标高。
（3）表达管段与管件、阀门的连接方式。
（4）标准弯头可画成直角或圆角；非标准弯头画成圆角， 并标注弯曲半径。
（5）不同材质管段单独绘制；总管上所有支管、管件都要 在总管管短图上表示。
（6）与坐标轴不平行的偏置管线，用细实线矩形（或长方体） 标 注坐标。
北
x
y
100
（7） 管段图中，如果某条管道，不在同一个管道平面图上， 要标注管道平面图图号。
代号 L
M
N
P
P范围 ≤1.0 ＞1.0 ＞1.6 ＞2.5
≤ １.6 ≤ 2.5 ≤ 4.0
单位MPa
隔热或隔声代号 ( HG20519.30－92) 保温-H 保冷-C 蒸汽伴热-S 水伴热-W 油伴热-O 隔声-N
材料代号 ( HG20519.38－92) A-铸铁 B-碳钢 C- 低碳合金钢 D-合金钢 E-不锈钢 F-有色金属 G-非金属 H-衬里
（4） 标注车间分区、附房的名称。
（二）设备（动、静）的图示
（1）用细实线按比例画出设备的轮廓（图例）或设备基础，标 注定位尺寸。
（2）画出设备的全部管口，标注位号，支撑点的标高POS或 EL。
（3）用 5×5细实线框标注管口代号，标注管口的定位尺寸。
顶底 bc
d
a 400
二、管道布置图的视图
1、比例和图幅 一律采用1号图纸， 一般采用1:30，1:50 比例。
2、管道布置图一般只画平面图，局部表达不清时，画剖面、 向视或局部放大。
3、管道平面布置图的配置，按建筑物分层绘制楼板下的建筑 物、所有设备、管道。
4、多层平面图画在一张图纸上，由下到上，由左到右排列， 标注标高。
（3）表达管段与管件、阀门的连接方式。
（4）标准弯头可画成直角或圆角；非标准弯头画成圆角， 并标注弯曲半径。
（5）不同材质管段单独绘制；总管上所有支管、管件都要 在总管管短图上表示。
（6）与坐标轴不平行的偏置管线，用细实线矩形（或长方体） 标 注坐标。
北
x
y
100
（7） 管段图中，如果某条管道，不在同一个管道平面图上， 要标注管道平面图图号。
代号 L
M
N
P
P范围 ≤1.0 ＞1.0 ＞1.6 ＞2.5
≤ １.6 ≤ 2.5 ≤ 4.0
单位MPa
隔热或隔声代号 ( HG20519.30－92) 保温-H 保冷-C 蒸汽伴热-S 水伴热-W 油伴热-O 隔声-N
材料代号 ( HG20519.38－92) A-铸铁 B-碳钢 C- 低碳合金钢 D-合金钢 E-不锈钢 F-有色金属 G-非金属 H-衬里
（4） 标注车间分区、附房的名称。
（二）设备（动、静）的图示
（1）用细实线按比例画出设备的轮廓（图例）或设备基础，标 注定位尺寸。
（2）画出设备的全部管口，标注位号，支撑点的标高POS或 EL。
（3）用 5×5细实线框标注管口代号，标注管口的定位尺寸。
顶底 bc
d
a 400

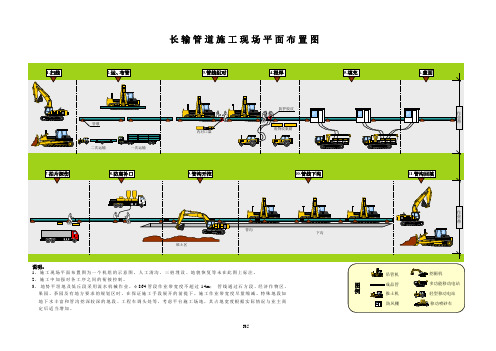

长输管道施工现场平面布置图(可编辑)
说明：
1、施工现场平面布置图为一个机组的示意图，人工清沟、三桩埋设、地貌恢复等未在此图上标注。
2、施工中加强对各工序之间的衔接控制。
3、地势平坦地及低丘段采用流水机械作业，φ864管段作业带宽度不超过14m；管线通过石方段、经济作物区、
果园、茶园及有地方要求的规划区时，在保证施工手段展开的前提下，施工作业带宽度尽量缩减。
特殊地段如
地下水丰富和管沟挖深较深的地段、工程车调头处等，考虑平台施工场地，其占地宽度根据实际情况与业主商
定后适当增加。
长输管道施工现场平面布置图
635。
第八章(3)管道布置图讲解
节目录 主菜单
8.3 管道布置图的标注
8.3.2.4 管件
一般不标注定位尺寸。 对某些有特殊要求的管件，应标注出某些要求与说明。
8.3.2.5 阀门
一般不注定位尺寸，只要在立面剖视图上注出安装标高。 当管道中阀门类型较多时，应在阀门符号旁注明其编号及公称尺寸。
8.3.2.6 仪表控制点
节目录 主菜单
8.2 管道布置图的视图
8.2.2.3 管道重叠
将上面管道 的投影断开
多条管道投影重叠时，可将最上的 一条用“双重断开”符号表示
管道转折后投影重叠，将下面的管 道画至重影处，稍留间隙断开
也可在投影断开处 注上小写字母
节目录 主菜单ห้องสมุดไป่ตู้
8.2 管道布置图的视图
8.2.2.4 管道转折
(a) 向下弯折90°
60
节目录 主菜单
8.2 管道布置图的视图
8.2.2.8 支吊架
用来支承和固定管道，其位置一般用符号表示。
固定管架 滑动管架 导向管架 弹簧支吊架 轴向止推架
节目录 主菜单
8.2 管道布置图的视图
8.2.3 设备的图示内容及图示方法
在管道平面布置图中，应以设备布置图所确定的位置按比 例用细实线画出所有设备的简略外形和基础、平台、梯子。
节目录 主菜单
8.3 管道布置图的标注
8.3.1.3 管道的标注
介质 代号
管道 编号
公称直径 （HGJ 35
－1990标准
中Ⅱ系列）
公称直径 （HGJ 35
－1990标准
中Ⅰ系列）
管道 等级
隔热 型式
SL1305－80 EL×××.×××
SL1305－80B1A（H） BOP EL×××.×××
8.3 管道布置图的标注
8.3.2.4 管件
一般不标注定位尺寸。 对某些有特殊要求的管件，应标注出某些要求与说明。
8.3.2.5 阀门
一般不注定位尺寸，只要在立面剖视图上注出安装标高。 当管道中阀门类型较多时，应在阀门符号旁注明其编号及公称尺寸。
8.3.2.6 仪表控制点
节目录 主菜单
8.2 管道布置图的视图
8.2.2.3 管道重叠
将上面管道 的投影断开
多条管道投影重叠时，可将最上的 一条用“双重断开”符号表示
管道转折后投影重叠，将下面的管 道画至重影处，稍留间隙断开
也可在投影断开处 注上小写字母
节目录 主菜单ห้องสมุดไป่ตู้
8.2 管道布置图的视图
8.2.2.4 管道转折
(a) 向下弯折90°
60
节目录 主菜单
8.2 管道布置图的视图
8.2.2.8 支吊架
用来支承和固定管道，其位置一般用符号表示。
固定管架 滑动管架 导向管架 弹簧支吊架 轴向止推架
节目录 主菜单
8.2 管道布置图的视图
8.2.3 设备的图示内容及图示方法
在管道平面布置图中，应以设备布置图所确定的位置按比 例用细实线画出所有设备的简略外形和基础、平台、梯子。
节目录 主菜单
8.3 管道布置图的标注
8.3.1.3 管道的标注
介质 代号
管道 编号
公称直径 （HGJ 35
－1990标准
中Ⅱ系列）
公称直径 （HGJ 35
－1990标准
中Ⅰ系列）
管道 等级
隔热 型式
SL1305－80 EL×××.×××
SL1305－80B1A（H） BOP EL×××.×××
管道图画法中的管道布置和跨越图示
为管道设计、施工、运行、维护等提供准确、直观பைடு நூலகம்依据，确保管道 系统的安全、可靠和经济运行。
管道图画法应用领域
01
石油、化工、天然气等工业 管道系统
02
城市燃气、给排水、供暖等 市政管道系统
03
建筑内部的给水、排水、供 暖、通风等管道系统
管道图画法基本原则
准确性
图纸应准确反映管道系统的实际情况， 包括管道的走向、连接、阀门、设备等 细节。
管廊跨越
适用于城市道路、铁路等交通 线路的跨越，具有便于维护、
美观大方的特点。
跨越结构设计与计算
03
结构选型
荷载分析
结构计算
根据障碍物类型、地形地貌、管道规格等 因素，选择合适的跨越结构类型。
考虑管道自重、内压、外载等因素，对跨 越结构进行荷载分析。
采用有限元分析等方法，对跨越结构进行 强度、刚度、稳定性等方面的计算。
遵循安全规范
确保管道布置符合国家和行业相关安全规范，如防火、防爆、防雷 击等要求，保障管道运行安全。
便于维护和检修
合理设置管道阀门、法兰、检测口等附属设施，便于管道的维护和 检修工作，提高管道的可维护性。
优化跨越结构设计
选择合适的跨越方式
根据跨越障碍物的类型、高度和 宽度等因素，选择合适的跨越方 式，如桥梁、涵洞、隧道等，确 保管道安全跨越。
管道敷设方式选择
根据地质条件和环境要求，选择合适的管道 敷设方式，如埋地、架空等。
管道防腐措施研究
针对石油管道的腐蚀问题，研究采取有效的 防腐措施，如涂层保护、阴极保护等。
管道安全监测系统设计
设计完善的安全监测系统，实时监测管道运 行状态和泄漏情况，确保输油安全。
管道平面布置图和工艺流程图
管道平面布置图和工艺流程图
管道施工图是管道施工的基础，是设计人员用它来 表示 设计意图、表达和交流技术思想的重要工具，施工人员靠它来 进行预制和施工。 ❖ (一)管道施工图的分类 ❖ (1)按专业分：可分为化工工艺管道施工图、采暖通风管道施 工图、动力管道施工图、给排水管道施工图和自控仪表管道施 工图等。 ❖ (2)按图形和作用分类：可分为基本图和详图两大部分。基本 图包括 图样目录、施工说明、设备材料表、流程图、平面图、 轴侧图和立(剖)面图。详图包括节点图和标准图。 ❖ (二)管道平面布置图 ❖ (1)看图前应把平面图要与之连头的各单体图找齐，同时把流 程图以 及其他有关图样找齐。 ❖ (2)看图时先看管道平面布置图说明，熟悉并掌握说明中的有 关具体要求，例如地下管线的防腐材料及等级，室内外地坪标
❖
❖ (三)识读视图
❖ (1)确定立面图、剖面图在平面图中的位置后，管线的 大概轮廓出来后，各个视图之间的关系可以利用对线条 的方法，找出视图之间的投影关系，以便确定他们是重 叠还是交叉。
❖ (2)看懂各个视图的每部分的形状后，再根据他们相应 的投影关系综合起来想像，对各条管线形成一个完整的 认识，这样就可以把整个管线的立体形状、空间走向完 整地勾画出来。
求。 ❖ (2)掌握图样是新建工程还是改造工程，而且掌握哪些是
已建工程，并在图样上确定其位置。 ❖ (3)看平面管网共计有多少根管，根据图上尺寸确定每根
管有多长，管径是多大，甩头位置在哪儿，输送介质是什么， 流动方向是哪里。然后看其各部分的立面剖视图，确定各层 管道高度及位置。 ❖ (4)管子位置、规格、数量确定后再看管道上的各种阀门、 配件，并确定其位置、数量、规格型号。 ❖ (5)按照每种管道的各自标高，确定出哪部分是地上部分， 哪部分是地下部分。安排好先干哪部分，后干哪部分，哪部
管道施工图是管道施工的基础，是设计人员用它来 表示 设计意图、表达和交流技术思想的重要工具，施工人员靠它来 进行预制和施工。 ❖ (一)管道施工图的分类 ❖ (1)按专业分：可分为化工工艺管道施工图、采暖通风管道施 工图、动力管道施工图、给排水管道施工图和自控仪表管道施 工图等。 ❖ (2)按图形和作用分类：可分为基本图和详图两大部分。基本 图包括 图样目录、施工说明、设备材料表、流程图、平面图、 轴侧图和立(剖)面图。详图包括节点图和标准图。 ❖ (二)管道平面布置图 ❖ (1)看图前应把平面图要与之连头的各单体图找齐，同时把流 程图以 及其他有关图样找齐。 ❖ (2)看图时先看管道平面布置图说明，熟悉并掌握说明中的有 关具体要求，例如地下管线的防腐材料及等级，室内外地坪标
❖
❖ (三)识读视图
❖ (1)确定立面图、剖面图在平面图中的位置后，管线的 大概轮廓出来后，各个视图之间的关系可以利用对线条 的方法，找出视图之间的投影关系，以便确定他们是重 叠还是交叉。
❖ (2)看懂各个视图的每部分的形状后，再根据他们相应 的投影关系综合起来想像，对各条管线形成一个完整的 认识，这样就可以把整个管线的立体形状、空间走向完 整地勾画出来。
求。 ❖ (2)掌握图样是新建工程还是改造工程，而且掌握哪些是
已建工程，并在图样上确定其位置。 ❖ (3)看平面管网共计有多少根管，根据图上尺寸确定每根
管有多长，管径是多大，甩头位置在哪儿，输送介质是什么， 流动方向是哪里。然后看其各部分的立面剖视图，确定各层 管道高度及位置。 ❖ (4)管子位置、规格、数量确定后再看管道上的各种阀门、 配件，并确定其位置、数量、规格型号。 ❖ (5)按照每种管道的各自标高，确定出哪部分是地上部分， 哪部分是地下部分。安排好先干哪部分，后干哪部分，哪部
化工制图CAD-8_管道布置图
第八章 管道布置图
管道布置图又称为管道安装图或配管 图，它是车间内部管道安装施工的依 据。
一、管道及附件的常用画法 1、管道 管道布置图中的主要物料管道一般用 粗实线单线画出，其他管道用中粗实 线画出。
2、管件 包括短管、弯头、三通、异径管、法 兰、盲板等管道附件。通常不画其真 实形状，只用简单图形和符号表示。
弯头
三通管
四通管
活接头
丝堵 盲板
同心异径管
3、阀门 管道上的阀门也是用简单的图形和符 号来表示，其图形符号与工艺流程图 中的画法相同。
4、仪表控制点 管道上的仪表控制点应用细实线按规 定符号画出，每个控制点一般只在能 清楚表达其安装位置的一个视图中画 出。控制点的符号与带控制点工艺流 程图的规定符号相同。
管道平面布置图
N
第二节 设备布置图和管道布置图
2．化工管道布置图的画法
（1）管道布置图的绘图原则
平面图的配置，一般应与设备布置图中的平面图一致， 即按建筑标高平面分层绘制，各层管道布置平面图将该层 楼板以下的设备，管道等全部画出，不受剖切位置的影响。 在平面图的基础上，选择恰当的剖切位置画出立面剖视图， 以表达管道的立面布置情况和标高。必要时还可选择局部 立面剖视图对管道情况进一步补充表达。
1、管道平面布置图 管道平面布置图，一般应与设备的平 面布置图一致，即按建筑标高平面分 层绘制，各层管道平面布置图是将楼 板以下的建（构）筑物、设备、管道 等全部画出。
2、立面剖视图 管道布置在平面图上不能清楚表达的 部位，可采用立面剖视图或向视图补 充表达。剖视图尽可能与被切平面所 在的管道平面布置图画在同一张图纸 上，也可画在另一张图纸上。剖切平 面位置线的画法及标注方式与设备布 置图相同。
管道布置图又称为管道安装图或配管 图，它是车间内部管道安装施工的依 据。
一、管道及附件的常用画法 1、管道 管道布置图中的主要物料管道一般用 粗实线单线画出，其他管道用中粗实 线画出。
2、管件 包括短管、弯头、三通、异径管、法 兰、盲板等管道附件。通常不画其真 实形状，只用简单图形和符号表示。
弯头
三通管
四通管
活接头
丝堵 盲板
同心异径管
3、阀门 管道上的阀门也是用简单的图形和符 号来表示，其图形符号与工艺流程图 中的画法相同。
4、仪表控制点 管道上的仪表控制点应用细实线按规 定符号画出，每个控制点一般只在能 清楚表达其安装位置的一个视图中画 出。控制点的符号与带控制点工艺流 程图的规定符号相同。
管道平面布置图
N
第二节 设备布置图和管道布置图
2．化工管道布置图的画法
（1）管道布置图的绘图原则
平面图的配置，一般应与设备布置图中的平面图一致， 即按建筑标高平面分层绘制，各层管道布置平面图将该层 楼板以下的设备，管道等全部画出，不受剖切位置的影响。 在平面图的基础上，选择恰当的剖切位置画出立面剖视图， 以表达管道的立面布置情况和标高。必要时还可选择局部 立面剖视图对管道情况进一步补充表达。
1、管道平面布置图 管道平面布置图，一般应与设备的平 面布置图一致，即按建筑标高平面分 层绘制，各层管道平面布置图是将楼 板以下的建（构）筑物、设备、管道 等全部画出。
2、立面剖视图 管道布置在平面图上不能清楚表达的 部位，可采用立面剖视图或向视图补 充表达。剖视图尽可能与被切平面所 在的管道平面布置图画在同一张图纸 上，也可画在另一张图纸上。剖切平 面位置线的画法及标注方式与设备布 置图相同。
化工制图CAD-管道布置
11.3 管道布置图的绘制 ● 绘制管道立面图剖视图
细实线画出基准线以上建筑物和设备基础. 细实线画出带管口方位的设备立面图 管道立面图,并标注物料流向箭头和管道代号 画出管件管架阀门控制仪表 标注基准线、设备基础、管道及阀门标高尺寸 ● 绘制方位标 ● 绘制附表、标题栏、注写说明
11.4 图样.管道布置图解决的主要问题是用管道 如何把设备连接起来,阅读管道布置图应抓住这 个主要问题弄清楚管道布置情况.
距离较近的两设备之间,管道一般不应直连,如下 图所示.因垫片不易配准,难以紧密连接,且会因热胀 冷缩而损坏设备.建议用波形伸缩器或采用45°斜接 和90°弯连接,如下图所示.
● 考虑施工、操作及维修方便
对集中敷设的并行管道,应将较重的管道布置在管架 的支承部位,将支管及管件较多的管道安排在并行管 的外侧.引出支管时,如是气体管或蒸汽管要从管上方 引出,液体管则在管下方引出.有可能时管道要集中布 置,共用管架.除了进行温差补偿需要外,管道应尽量走 直线,且不应妨碍交通、门窗、设备使用及维修. 在行 走的过道地面至2.2米的空间,也不应安装管道.管道应 避免出现"气袋","口袋"或"盲肠".如下图所示.
管道平面设计图、立面图或剖面图 管道轴侧图 蒸汽伴管系统布置图 管件图和管架图 重点介绍管道布置图和轴测图
管道布置图又称配管图,主要表达管道及其附件在 厂房建筑物内外的空间位置、尺寸和规格,以及与 有关机器、设备的联接关系.管道布置图是管道安装 和施工的重要依据 管道布置图包括：
● 一组视图〔平面图、剖面图、立面图〕 ● 尺寸和标注 〔建筑物主要构件尺寸及定位轴线〕 〔管道、管件、控制点标高〕 〔设备名称及位号、管道代号、控制点代号〕 〔必要的说明〕
管道布置图视图、标注、绘制方法
管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。
管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：图幅：管道布置图的图幅应尽量采用A0。
比较简单的也可采用A1或A2。
同区的图应采用同一种图幅。
图幅不宜加长或加宽。
比例：一般采用的比例为1﹕30，也可采用1﹕25，当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。
同区的或各分层的平面图，应采用同一比例。
剖视图的绘制比例应与管道平面布置图一致。
图线：粗线～mm →单线管道中粗线～mm →双线管道细线～mm →法兰、阀门及其他图线字体：图名、图标中的图号、视图符号7号字工程名称、文字说明及轴线号、表格中的文字5号字数字及字母、表格中的文字(格子小于6 mm时) 号字视图的配置：对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。
各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。
若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。
如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“平面”或“EL×××.×××平面”。
管道布置图应按设备布置图或按分区索引图所划分的区域绘制。
——表示装置边界;——表示接续线;COD——表示接续图2管道及附件的图示方法管道画法管道交叉管道重叠管道转折管件及阀门常用管件的表达图例传动结构控制点检测元件用直径为10 mm的圆圈表示。
用细实线将圆圈和检测点连接起来。
圆圈内按PID检测元件的符号和编号填写。
