给水管道布线原则一、引言给水管道布线是建筑工程中非常重要的一部分，它关系到供水系统的正常运行和居民生活的便利性。
因此，在进行给水管道布线时，需要遵循一些原则，以确保管道的安全性、合理性和高效性。
本文将介绍一些给水管道布线的原则，希望能为相关人员提供一些参考。
二、布线原则1.合理布置管道路径在给水管道布线时，需要合理布置管道路径。
要避免管道与其他建筑构件的冲突，如梁、柱、墙体等。
同时，还要考虑到管道的维修和更换，尽量选择易于维修和更换的位置。
此外，还要考虑到供水的连续性和压力稳定性，尽量避免管道的过长、过曲折。
2.保持管道坡度为了保证给水管道的正常排水和防止积水，需要保持管道的坡度。
一般来说，水平管道的坡度应为0.5%～1%，垂直管道的坡度应为2%～5%。
在布线时，要确保管道的坡度符合要求，并且能够保持一定的连续性，避免出现陡坡和平坡交替的情况。
3.合理安排管道的支、吊点为了确保给水管道的稳定性和安全性，需要合理安排管道的支、吊点。
支点是管道的固定支撑点，应选择结实的墙体或梁柱作为支点，同时要考虑到管道的重量和压力。
吊点是管道的悬挂点，应选择强度高、结构稳定的吊杆，并按照规定进行固定。
4.避免与污水管道交叉在给水管道布线时，需要避免与污水管道交叉。
因为污水管道中可能存在有害物质和细菌，如果与给水管道交叉，可能会产生交叉感染的风险。
因此，在布线时，应尽量避免与污水管道交叉，或者采取隔离措施。
5.选择合适的管材和管径在给水管道布线时，需要选择合适的管材和管径。
一般来说，给水管道可以选用塑料管材、铜管材或者钢管材。
在选择管径时，要根据供水量和水压确定。
过小的管径会导致供水不足，过大的管径则会造成浪费。
因此，在布线时，要根据实际需求选择合适的管材和管径。
6.合理安排阀门和消防栓在给水管道布线时，需要合理安排阀门和消防栓。
阀门可以用于控制供水的开关，需要安装在合适的位置，便于操作。
消防栓是火灾应急设备，需要安装在易于找到和操作的位置，以便及时使用。
安装工程管线综合排布原则1.1总体原则管线优先水平排布，当水平排布不开时，遵循风管上、电气桥架中、水下的原则布置,风管布置在上方，桥架和水管在同一高度时，水平分开布置；在同一垂直方向时，桥架在上，水管在下进行布置，综合协调，利用可用的空间，尽可能保证施工和检修有可操作的空间。
1.2避让原则分支管让主干管，小管让大管，有压管让无压管，给水管让排水管，常温管让高温、低温管，气体管让水管,金属管让非金属管，工程量小的管让工程量大的管,技术难度小的管让管件阀门多的管。
1.3管道间距布置管道间距时，要考虑水管外壁、空调水管、空调风管保温层的厚度，电气桥架、水管外壁距离墙壁的距离不得小于IoOmm;直管段风管距离墙壁距离不得小于15Omm;沿结构墙需90度拐弯风管及有消音器、较大阀部件等区域，根据实际情况确定距墙柱S巨离，管线布置时考虑无压管道德坡度，不同专业管线间距离，尽量满足现场施工规范要求；1.4机电末端布置整个管线的布置过程中要考虑后期送回风口，灯具、烟感探头、喷淋头等安装内容，合理布置吊顶区域机电各末端在吊顶上的分布。
1.5垂直排布原则保温管在上，非保温管道在下，热介质管道在上，冷介质管道在下，气体介质管道在上，液体介质管道在下，高温管道在上，低温管道在下，金属管道在上，非金属管道在下，不经常检修的管道在上，经常检修的管道在下。
1.6合理优化1若走道需要排烟，通过调整排烟风机房或者排烟竖井的位置,走廊内尽量不走排烟风管。
2车库内的通风排烟风管、消防干管、自喷干管、采暖干管及电气桥架尽可能地布置在车位上方，并且贴墙或者是柱边缘布置,以便保证车道的净高要求。
3能设置在夹层或者屋顶等公共区域的管线及设备,严禁设置在房间及储藏间内。
4设备及电气管线尽可能地集中合理布置,电气桥架和水管及风管的水平及垂直净距≤100mm;设备管道之间的净距≤50mm05风管、消防干管及电气桥架必需布置于房间时，要紧靠墙体并梁底敷设,便于后期局部吊顶,影响商铺主空间吊顶及视觉效果。
管线综合布置要遵循的六大原则“管线综合布置技术”是在未施工前先根据所施工的图纸在计算机上进行图纸“预装配”，有条件的可以采用3D直观地反映出设计图纸上的问题，尤其是模拟出施工中各专业之间设备管线的位置冲突和标高重叠情况。
根据模拟结果，结合设计图纸中管线的规格尺寸、走向以及施工现场的实际情况进行综合考虑后，再对施工图纸进行深化，从而达到施工图纸深度。
管线综合布置要遵循以下六大原则：NO.1 小管让大管，越大越优先如空调通风管道、排风排烟管道、冷冻水主管道、冷却水管道等由于是大截面、大直径的管道，占据的空间较大，如发生局部返弯，施工难度大，施工成本大，应优先作布置。
NO.2 有压管道让无压管道如：生活污水排水管、粪便污水排水管、雨水排水管、冷凝水排水管等都是靠重力进行排水，因此，水平管段必须保持一定的坡度，这是排水顺利的充分必要条件。
有压管道主要指管道内的介质靠前、后端存在的压力差距来进行输送的。
所以有压管道与无压管道交叉时，有压管道应尽量避让无压管道。
NO.3 一般性管道让动力性管道由于动力性管道本身对于建筑功能的保证和影响范围都较大，为了保证整体的利益，一般性管道应避让动力性管道。
NO.4 强、弱电分开设置由于弱电线路，如：电信讯号、闭路电视、计算机网络和其它建筑智能线路等易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内。
NO.5 电气避让热水及蒸汽管道在热水管道、蒸汽管道的附近因为有辐射热量，电缆、电线的绝缘层不宜受热。
因此热水及蒸汽管道的四周不宜布置电气线路。
NO.6 同等情况下造价低让造价高的对于不属于以上几条的管线，如发生位置冲突应以那种管线改造所产生的成本低作为避让的依据。
管道布置的原则和方法一管道布置设计的主要原则由于化工产品种类繁多，生产操作条件不一，输送介质性质复杂。
因此，管道布置与安装应根据工艺流程的要求、操作条件、输送物料的性质、管径大小等，并结合设备布置、建筑物及构筑物的情况进行综合考虑，使管道能充分满足生产要求，保证安全生产，便于操作维修，而且还要整齐美观。
(一) 物料因素输送有毒或有腐蚀性介质的管道，不得在人行道上空设置阀体、伸缩器、法兰等，若与其他管道并列时应在外侧或下方安装。
输送易燃、易爆介质的管道不应敷设在生活间、楼梯和走廊等处，一般应配置安全阀、防爆膜、阻火器、水封等防火防爆安全装置，并应采取可靠的接地措施；易燃易爆及有毒介质的放空管应引至室外指定地点或高出层面2m以上。
管道敷设应有坡度，以免管内或设备内积液，坡度方向一般为顺介质流动方向，但也有与介质流动方向相反的情况，如氨压缩机的吸入管道应有≥o．005的逆向坡度，坡向蒸发器；其排气管道应有o．01一o．02的顺向坡度，坡向油分离器。
管道坡度一般为：蒸汽0.002—0.005 蒸汽冷凝水0.003冷冻盐水0.005 压缩空气0．004真空0.003 清净下水0．005生产废水0.001 一般气体易流动液体0.005黏度大的液体可取0.01，含固体颗粒的流体最大可取0.05。
长距离输送蒸汽的管道要在一定距离处安装疏水阀，以排除冷凝水。
冷热流体应相互避开，不能避开时，冷管在下，热管在上；塑料管或衬胶管应避开热管。
(二) 施工、操作与维修管道尽量架空敷设，平行成列走直线，少拐弯(应做自然补偿，方便安装、检修、操作除外)、少交叉以减少管架的数量；并列管线上的阀门应尽量错开排列；从主管上引出支管时，气体管从上方引出，液体管从下方引出。
管道应尽量集中敷设，在穿墙和楼板时特别要注意此段管道不应有焊缝。
管道应尽可能沿墙壁安装，为便于安装、检修和防止变形后挤压，管道之间、管道与墙壁之间应保持一定的距离。
平行管道间最突出物间的距离不能小于50～80mm，管道最突出部分距墙壁、管架边和柱边不能小于lOOmm。
建筑走管规律
建筑走管规律是指在建筑物内部进行管道布置时需要遵循的一些原则和规定，目的是确保管道系统的正常运行和安全性。
1. 垂直走管规律：不同功能的管道应按照垂直方向布置，避免交叉干扰和交叉感染。
比如给水管道和排水管道应分别布置在不同的垂直通道内。
2. 水平走管规律：同一功能的管道应按照水平方向布置，方便维护和管理。
比如电缆、通信线路等应分别布置在不同的水平通道内。
3. 分区走管规律：建筑物内部应按照不同功能和安全要求划分为不同的区域，每个区域内的管道应独立布置，避免不同功能的管道相互干扰或造成交叉感染。
4. 管道间距规律：不同功能的管道应保持一定的间距，避免相互干扰和冲突。
比如给水管道和电缆管道应保持一定的间距，避免电缆受到水的影响。
5. 安全距离规律：管道与其他设施、设备之间应保持一定的安全距离，以确保安全和便于维护。
比如管道与电气设备之间应保持一定的距离，避免发生电气事故。
6. 布置高度规律：管道的布置高度应符合相关的安全规定和标准，以确保人员的安全和便于维护。
比如燃气管道应布置在较低的位置，
避免发生泄漏。
7. 质量要求规律：管道的材质、连接方式和安装质量应符合相关的标准和规定，以确保管道系统的可靠性和持久性。
比如给水管道应选用防腐蚀材料，避免管道生锈。
建筑走管规律是建筑物内部管道布置的一些基本原则和规定，旨在保证管道系统的正常运行、安全性和便于维护。
管道布置方案随着城市发展和工业化程度的提高，各种管道系统在我们的生活中起着至关重要的作用。
无论是供水管道、燃气管道还是排水管道，它们的布置方案对于保障城市正常运行和居民生活质量具有重要的意义。
本文将探讨管道布置方案的设计原则和注意事项，为相关领域的决策者和从业人员提供参考。
一、管道布置的设计原则（1）安全性原则在管道系统的布置过程中，首要的原则是确保安全。
这包括但不限于考虑管道的承压能力、耐腐蚀性能、稳定性和密封性等。
合理选择管道材料，确保其能够承受系统内部的压力，并根据具体情况采取防腐措施，以延长管道使用寿命。
同时，在布置过程中注意管道的固定和支撑，防止发生意外。
（2）经济性原则管道布置方案应该注重经济性，即在满足安全和功能需求的前提下，尽量减少投资成本和运行成本。
通过优化布置方式，降低管道的长度和材料使用量，优化工艺流程，减少能源消耗等，以达到经济效益最大化。
（3）可维护性原则管道系统是一个复杂的工程系统，定期维护和检修是必不可少的。
在布置方案设计时，应考虑到维护的便捷性，合理安排操作空间和设备摆放位置，确保维护人员能够方便地进行检修和维护工作。
（4）环保性原则管道系统在使用过程中可能会产生废水、废气等有害物质。
在布置方案中，要考虑到这些废弃物的排放和处理方式，选择合适的处理设施或方法，以减少对环境的污染。
二、管道布置的注意事项（1）合理布局在进行管道布置时，需要合理布局各个管道之间的相对位置和排布方式。
可以根据具体情况进行三维模拟，评估布置方案的合理性，确保各条管道之间不会相互干扰或产生冲突。
此外，还应考虑管道与其他设施的相互影响，合理调整布置方案。
（2）避免交叉为了确保管道系统的正常运行，应尽可能避免管道之间的交叉。
交叉管道容易引起管道堵塞和维修困难，增加管理和维护成本。
在布置方案中，可以采用分层布置、交错布置等方式，以减少交叉。
（3）考虑经济效益在制定管道布置方案时，需要综合考虑投资和运行成本。

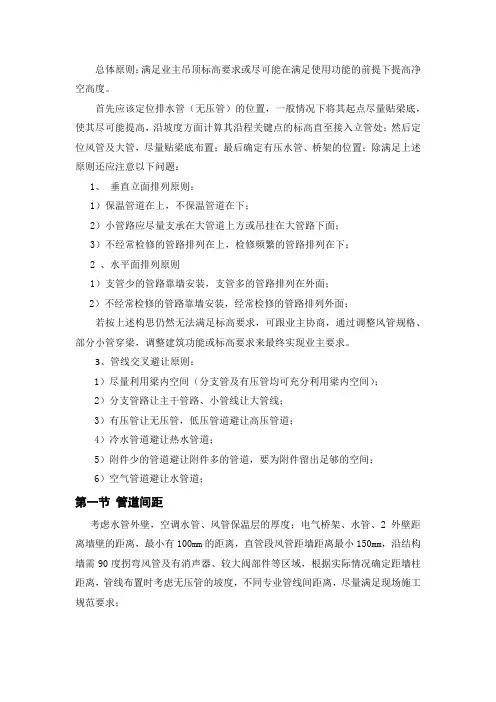

总体原则：满足业主吊顶标高要求或尽可能在满足使用功能的前提下提高净空高度。
首先应该定位排水管（无压管）的位置，一般情况下将其起点尽量贴梁底，使其尽可能提高，沿坡度方面计算其沿程关键点的标高直至接入立管处；然后定位风管及大管，尽量贴梁底布置；最后确定有压水管、桥架的位置；除满足上述原则还应注意以下问题：1、垂直立面排列原则：1）保温管道在上，不保温管道在下；2）小管路应尽量支承在大管道上方或吊挂在大管路下面；3）不经常检修的管路排列在上，检修频繁的管路排列在下；2 、水平面排列原则1）支管少的管路靠墙安装，支管多的管路排列在外面；2）不经常检修的管路靠墙安装，经常检修的管路排列外面；若按上述构思仍然无法满足标高要求，可跟业主协商，通过调整风管规格、部分小管穿梁，调整建筑功能或标高要求来最终实现业主要求。
3、管线交叉避让原则：1）尽量利用梁内空间（分支管及有压管均可充分利用梁内空间）；2）分支管路让主干管路、小管线让大管线；3）有压管让无压管，低压管道避让高压管道；4）冷水管道避让热水管道；5）附件少的管道避让附件多的管道，要为附件留出足够的空间；6）空气管道避让水管道；第一节管道间距考虑水管外壁，空调水管、风管保温层的厚度；电气桥架、水管、2外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管的坡度，不同专业管线间距离，尽量满足现场施工规范要求；第二节考虑机电末端空间整个管线的布置过程中考虑到以后送回风口、灯具、烟感探头、喷洒头的安装，合理的布置吊顶区域机电各末端在吊顶的分布，以及电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的1.5倍。
1、强电桥架上下层之间，下层上边距上层桥架低间距一般是250或者200，最小要保证100的空间。
2、强电桥架或弱电桥架之间间距一般保证100空间，水平并排排列桥架不易过多。

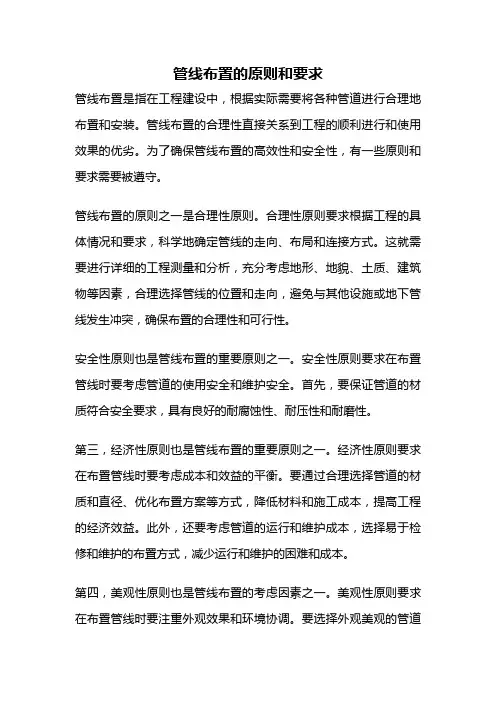

管线布置的原则和要求管线布置是指在工程建设中，根据实际需要将各种管道进行合理地布置和安装。
管线布置的合理性直接关系到工程的顺利进行和使用效果的优劣。
为了确保管线布置的高效性和安全性，有一些原则和要求需要被遵守。
管线布置的原则之一是合理性原则。
合理性原则要求根据工程的具体情况和要求，科学地确定管线的走向、布局和连接方式。
这就需要进行详细的工程测量和分析，充分考虑地形、地貌、土质、建筑物等因素，合理选择管线的位置和走向，避免与其他设施或地下管线发生冲突，确保布置的合理性和可行性。
安全性原则也是管线布置的重要原则之一。
安全性原则要求在布置管线时要考虑管道的使用安全和维护安全。
首先，要保证管道的材质符合安全要求，具有良好的耐腐蚀性、耐压性和耐磨性。
第三，经济性原则也是管线布置的重要原则之一。
经济性原则要求在布置管线时要考虑成本和效益的平衡。
要通过合理选择管道的材质和直径、优化布置方案等方式，降低材料和施工成本，提高工程的经济效益。
此外，还要考虑管道的运行和维护成本，选择易于检修和维护的布置方式，减少运行和维护的困难和成本。
第四，美观性原则也是管线布置的考虑因素之一。
美观性原则要求在布置管线时要注重外观效果和环境协调。
要选择外观美观的管道材料和颜色，避免管道的随意敷设和乱挂乱放。
此外，还要根据建筑物的风格和环境特点，合理隐藏和保护管线，保持周围环境的整洁和美观。
可维护性原则也是管线布置的重要原则之一。
可维护性原则要求在布置管线时要考虑到日后的维护和检修工作。
要合理选择管道的布置方式和连接方式，方便日后的检修和维护。
此外，还要留出足够的操作空间和安全通道，确保维修人员的安全和工作的便利。
管线布置的原则和要求是合理性、安全性、经济性、美观性和可维护性。
只有在遵守这些原则的基础上，才能实现管线布置的高效和可靠。
在实际工程中，需要根据具体情况和要求，综合考虑各种因素，制定出合理的布置方案，确保工程的顺利进行和使用效果的优良。
混凝土施工中的管道布置技巧一、前言在混凝土施工过程中，管道布置是一个非常关键的环节。
合理的管道布置可以确保施工质量，提高施工效率，同时也可以减少后期维护成本。
本文将从管道布置的原则、布置方案、施工注意事项等方面进行详细阐述，希望对大家有所帮助。
二、管道布置的原则1. 管道布置应符合设计要求，严格按照设计图纸上的要求进行布置。
2. 管道布置应考虑施工的方便性和安全性，尽量避免在施工过程中对其他工序造成影响。
3. 管道布置应考虑维修和更换的便利性，方便后期的维护。
4. 管道布置应考虑管道的排水和通风情况，尽量避免积水和积尘。
5. 管道布置应考虑管道的美观性，在布置过程中尽量隐藏管道，不影响整体的美观效果。
三、管道布置的方案1. 清理施工区域在进行管道布置前，需要对施工区域进行清理，清除杂物和垃圾，保持施工区域的干净整洁。
2. 确定管道布置方案根据设计图纸和现场实际情况，确定管道的布置方案。
在确定方案时，需要考虑到管道的长度、直径、连接方式、排水和通风等因素。
3. 制定管道施工计划根据管道布置方案，制定管道施工计划，包括施工时间、施工顺序和施工方法等内容。
4. 确定管道安装位置根据管道布置方案，确定管道的安装位置，包括管道的高度、水平位置和垂直位置等。
5. 安装支架和吊架在确定管道位置后，需要安装支架和吊架，保证管道的稳定性和安全性。
6. 安装管道根据管道布置方案和安装位置，进行管道的安装。
在安装过程中，需要注意管道的连接方式和密封性，保证管道的正常使用。
7. 进行试运行和检查在管道安装完成后，需要进行试运行和检查，确保管道的正常使用。
四、施工注意事项1. 施工前要进行安全培训和技术培训，确保施工人员掌握相关知识和技能。
2. 施工现场应设置施工标志和警示标志，保证施工安全。
3. 施工过程中要注意管道的保护，避免管道受到损坏。
4. 施工过程中要注意管道的连接和密封，保证管道的正常使用。
5. 施工过程中要注意对其他工序的影响，尽量避免对其他工序造成影响。
