第十章 直流电源基本知识点
一、整流滤波电路
23电源整流滤波稳压变压器电路电路电路交流50Hz输入220V直流输出uuuuu123io
图1-3-1 直流稳压电源框图
二、稳压二极管稳压电路
三、串联稳压电路
3．1简单串联型稳压电路
图1-3-13 最简单的晶体管串联型稳压电路
3．2带直流负反馈放大电路的稳压电路
带直流负反馈的串联型稳压电路，由四部分组成，框图见1-3-14，电路见图1-3-15。
图1-3-15是由分立元件组成的串联型直流稳压电源的电路图，其整流滤波部分为单相桥式整流、电容滤波电路。稳压部分为串联型稳压电路。它由调整元件V1；比较放大
图1-3-15 串联型直流稳压电路
器V2、R7；取样电路R1、R2、Rw；基准电压R3、Dz等组成。
整个稳压电路是一个具有电压串联负反馈的闭环系统，其稳压过程：当电网电压波动或负载变动引起输出直流电压发生变化时，取样电路取出输出电压的一部分送入放大器，并与基准电压进行比较，产生的误差信号经V2放大后送至调整V1的基极，使调整管改变其管压降，以补偿输出电压的变化，从而达到稳定输出电压的目的。
调整器件：图中V2，它相当于一只可变电阻，电阻变大，输出电压降低。
基准电压：图中 V1 和 R3，R3是V1的偏流电阻，提供基准电压。
取样电路：由R1、Rw和R2构成，如果输出电压变化，那么E电位也变化，变化的电压送至三极管V3放大。
比较放大电路：由V2构成，变化的电压通过它放大（是反相放大），去控制调整管，使输出电压重新调回。
稳压过程：如果输入电压iU上升或负载电阻变大，都会使输出电压LU上升，那么取样电路处E点电位也会上升，则比较放大电路V3的基极电位上升，经V3放大后其集电极电位下降，连着的调整管V2基极电位也下降，那么输出电压也就下降了，达到了稳压目的。过程也可表示为如下： 图1-3-14 串联型稳压电路框图
输出电压由稳压管稳压值Uz和取样电路R1、Rw和R2决定，当Rw下滑时，输出电压会上升。输出电压可由下式算出。

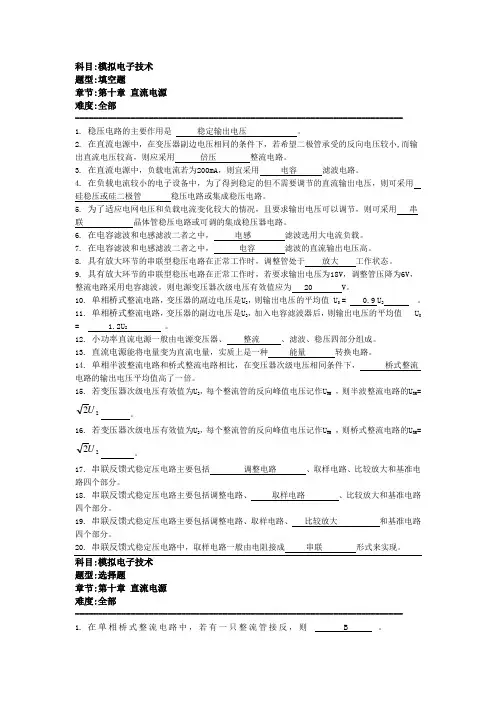

科目:模拟电子技术
题型:填空题
章节:第十章 直流电源
难度:全部
-----------------------------------------------------------------------
1. 稳压电路的主要作用是 稳定输出电压 。
2. 在直流电源中，在变压器副边电压相同的条件下，若希望二极管承受的反向电压较小,而输出直流电压较高，则应采用 倍压 整流电路。
3. 在直流电源中，负载电流若为200mA，则宜采用 电容 滤波电路。
4. 在负载电流较小的电子设备中，为了得到稳定的但不需要调节的直流输出电压，则可采用
硅稳压或硅二极管 稳压电路或集成稳压电路。
5. 为了适应电网电压和负载电流变化较大的情况，且要求输出电压可以调节，则可采用 串联 晶体管稳压电路或可调的集成稳压器电路。
6. 在电容滤波和电感滤波二者之中， 电感 滤波选用大电流负载。
7. 在电容滤波和电感滤波二者之中， 电容 滤波的直流输出电压高。
8. 具有放大环节的串联型稳压电路在正常工作时，调整管处于 放大 工作状态。
9. 具有放大环节的串联型稳压电路在正常工作时，若要求输出电压为18V，调整管压降为6V，整流电路采用电容滤波，则电源变压器次级电压有效值应为 20 V。
10. 单相桥式整流电路，变压器的副边电压是U2，则输出电压的平均值 U0 = 0.9 U2 。
11. 单相桥式整流电路，变压器的副边电压是U2，加入电容滤波器后，则输出电压的平均值 U0
= 1.2U2 。
12. 小功率直流电源一般由电源变压器、 整流 、滤波、稳压四部分组成。

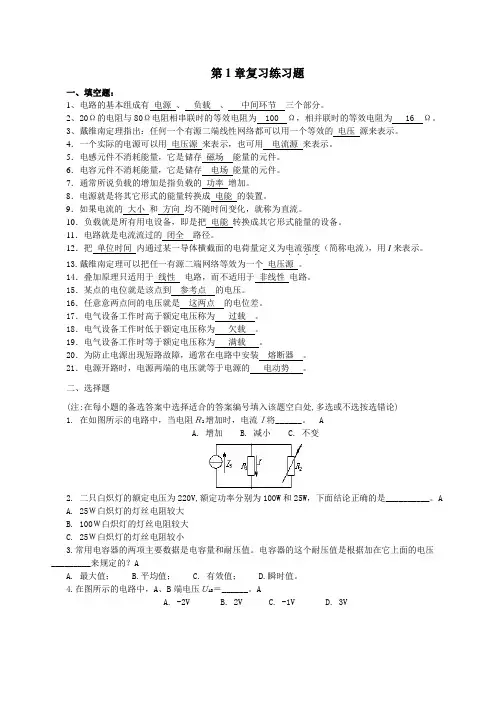

第1章复习练习题
一、填空题：
1、电路的基本组成有 电源 、 负载 、 中间环节 三个部分。
2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。
3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的 电压 源来表示。
4．一个实际的电源可以用 电压源 来表示，也可用 电流源 来表示。
5．电感元件不消耗能量，它是储存 磁场 能量的元件。
6．电容元件不消耗能量，它是储存 电场 能量的元件。
7．通常所说负载的增加是指负载的 功率 增加。
8．电源就是将其它形式的能量转换成 电能 的装置。
9．如果电流的 大小 和 方向 均不随时间变化，就称为直流。
10．负载就是所有用电设备，即是把 电能 转换成其它形式能量的设备。
11．电路就是电流流过的 闭全 路径。
12．把 单位时间 内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。
13.戴维南定理可以把任一有源二端网络等效为一个 电压源 。
14．叠加原理只适用于 线性 电路，而不适用于 非线性 电路。
15．某点的电位就是该点到 参考点 的电压。
16．任意意两点间的电压就是 这两点 的电位差。
17．电气设备工作时高于额定电压称为 过载 。
18．电气设备工作时低于额定电压称为 欠载 。
19．电气设备工作时等于额定电压称为 满载 。
20．为防止电源出现短路故障，通常在电路中安装 熔断器 。
21．电源开路时，电源两端的电压就等于电源的 电动势 。
二、选择题
(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)
1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。 A
A. 增加 B. 减小 C. 不变
2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。A
学而思网校
1

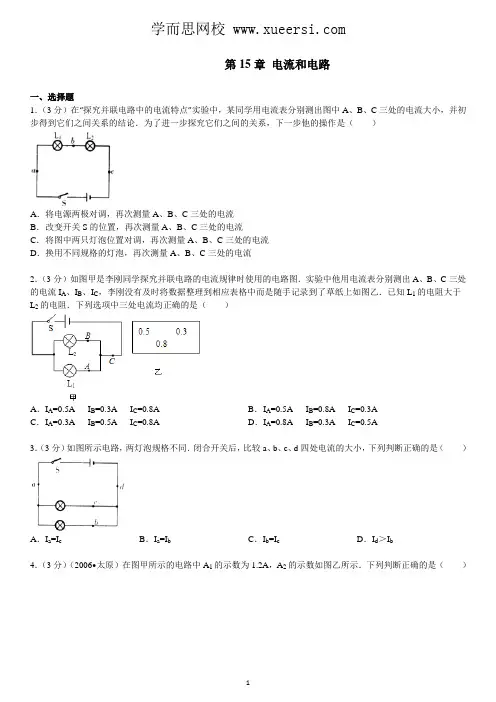

第15章 电流和电路
一、选择题
1．（3分）在“探究并联电路中的电流特点”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小，并初步得到它们之间关系的结论．为了进一步探究它们之间的关系，下一步他的操作是（ ）
A． 将电源两极对调，再次测量A、B、C三处的电流
B． 改变开关S的位置，再次测量A、B、C三处的电流
C． 将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D． 换用不同规格的灯泡，再次测量A、B、C三处的电流
2．（3分）如图甲是李刚同学探究并联电路的电流规律时使用的电路图．实验中他用电流表分别测出A、B、C三处的电流IA、IB、IC，李刚没有及时将数据整理到相应表格中而是随手记录到了草纸上如图乙．已知L1的电阻大于L2的电阻．下列选项中三处电流均正确的是（ ）
A． IA=0.5A IB=0.3A IC=0.8A B． IA=0.5A
IB=0.8A IC=0.3A
C． IA=0.3A IB=0.5A IC=0.8A D． IA=0.8A IB=0.3A IC=0.5A
3．（3分）如图所示电路，两灯泡规格不同．闭合开关后，比较a、b、c、d四处电流的大小，下列判断正确的是（ ）
A． Ia=Ic B． Ia=Ib C． Ib=Ic D． Id＞Ib
4．（3分）（2006•太原）在图甲所示的电路中A1的示数为1.2A，A2的示数如图乙所示．下列判断正确的是（ ） 学而思网校
2
A． 通过L1的电流为0.7A B． 通过L1的电流为1.2A
C． 通过L2的电流为1.2A D． 通过L2的电流为2.5A
5．（3分）两只灯泡连接后接到两节干电池的电路上，用电流表测得通过它们的电流相等且不为0，那么（ ）
A． 这两只灯泡一定是串联的 B． 这两只灯泡一定是并联的
