第十章题解－1 第十章 直流电源
自 测 题
一、判断下列说法是否正确，用“√”“×”表示判断结果填入空内。
（1） 直流电源是一种将正弦信号转换为直流信号的波形变换电路。
（ ）
（2） 直流电源是一种能量转换电路，它将交流能量转换为直流能量。
（ ）
（3）在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。（ ）
因此，它们的整流管的平均电流比值为2:1。（ ）
（4）若U2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U。（ ）
（5）当输入电压UI和负载电流IL变化时，稳压电路的输出电压是绝对不变的。（ ）
（6）一般情况下，开关型稳压电路比线性稳压电路效率高。（ ） 解：（1）× （2）√ （3）√ × （4）√ （5）×
（6）√
二、在图10.3.1（a）中，已知变压器副边电压有效值U2为10V，23TCRL（T为电网电压的周期）。测得输出电压平均值UO（AV）可能的数值为
A. 14V B. 12V
C. 9V D. 4.5V
选择合适答案填入空内。
（1）正常情况UO（AV）≈ ；
（2）电容虚焊时UO（AV）≈ ；
（3）负载电阻开路时UO（AV）≈ ；
（4）一只整流管和滤波电容同时开路，UO（AV）≈ 。
解：（1）B （2）C （3）A
（4）D
三、填空：
图T10.3
在图T10.3所示电路中，调整管 第十章题解－2 为
，采样电路由
组成，基准电压电路由 组成，
比较放大电路由 组成， 保护电路由
组成；输出电压最小值的表达式为 ，最大值的表达式为 。

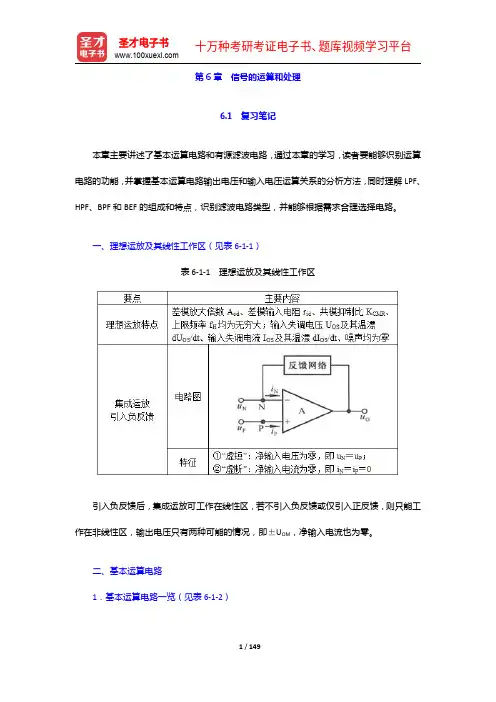

1/149十万种考研考证电子书、题库视频学习平台圣才电子书第6章信号的运算和处理6.1复习笔记本章主要讲述了基本运算电路和有源滤波电路，通过本章的学习，读者要能够识别运算电路的功能，并掌握基本运算电路输出电压和输入电压运算关系的分析方法，同时理解LPF、HPF、BPF和BEF的组成和特点，识别滤波电路类型，并能够根据需求合理选择电路。一、理想运放及其线性工作区（见表6-1-1）表6-1-1理想运放及其线性工作区引入负反馈后，集成运放可工作在线性区，若不引入负反馈或仅引入正反馈，则只能工作在非线性区，输出电压只有两种可能的情况，即±UOM，净输入电流也为零。二、基本运算电路1．基本运算电路一览（见表6-1-2）
2/149十万种考研考证电子书、题库视频学习平台圣才电子书表6-1-2基本运算电路
3/149十万种考研考证电子书、题库视频学习平台圣才电子书
4/149十万种考研考证电子书、题库视频学习平台圣才电子书2．运算电路的分析方法（见表6-1-3）
5/149十万种考研考证电子书、题库视频学习平台圣才电子书表6-1-3运算电路的分析方法三、模拟乘法器模拟乘法器是一种模拟器件，符号和等效电路如图6-1-1所示，uO＝kuXuY。图6-1-1模拟乘法器模拟乘法器特点：ri1、ri2和频带无穷大，rO、失调电压与电流及其温漂、噪声均为零，当uX＝uY＝0时uO＝0且乘积系数k不随uX、uY幅值的变化而变。模拟乘法器有单象限、两象限和四象限之分，乘积系数k多为＋0.1V－1或－0.1V－1。模拟乘法器可实现一些其他的运算电路，如表6-1-4所示。
6/149十万种考研考证电子书、题库视频学习平台圣才电子书表6-1-4模拟乘法器组成的运算电路四、有源滤波电路1．滤波及滤波器的种类滤波的概念：使特定频率范围内的信号通过，阻止其他频率信号通过。具有滤波功能的电路称为滤波器，滤波器分为四种，低通（LPF）、高通（HPF）、带通（BPF）和带阻（BEF），具体见表6-1-5。

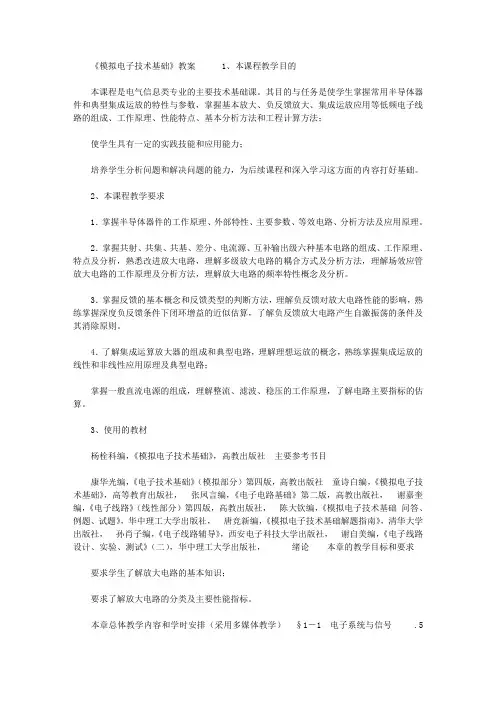

《模拟电子技术基础》教案 1、本课程教学目的
本课程是电气信息类专业的主要技术基础课。其目的与任务是使学生掌握常用半导体器件和典型集成运放的特性与参数，掌握基本放大、负反馈放大、集成运放应用等低频电子线路的组成、工作原理、性能特点、基本分析方法和工程计算方法；
使学生具有一定的实践技能和应用能力；
培养学生分析问题和解决问题的能力，为后续课程和深入学习这方面的内容打好基础。
2、本课程教学要求
1．掌握半导体器件的工作原理、外部特性、主要参数、等效电路、分析方法及应用原理。
2．掌握共射、共集、共基、差分、电流源、互补输出级六种基本电路的组成、工作原理、特点及分析，熟悉改进放大电路，理解多级放大电路的耦合方式及分析方法，理解场效应管放大电路的工作原理及分析方法，理解放大电路的频率特性概念及分析。
3．掌握反馈的基本概念和反馈类型的判断方法，理解负反馈对放大电路性能的影响，熟练掌握深度负反馈条件下闭环增益的近似估算，了解负反馈放大电路产生自激振荡的条件及其消除原则。
4．了解集成运算放大器的组成和典型电路，理解理想运放的概念，熟练掌握集成运放的线性和非线性应用原理及典型电路；
掌握一般直流电源的组成，理解整流、滤波、稳压的工作原理，了解电路主要指标的估算。
3、使用的教材
杨栓科编，《模拟电子技术基础》，高教出版社 主要参考书目
康华光编，《电子技术基础》（模拟部分）第四版，高教出版社 童诗白编，《模拟电子技术基础》，高等教育出版社， 张凤言编，《电子电路基础》第二版，高教出版社， 谢嘉奎编，《电子线路》（线性部分）第四版，高教出版社， 陈大钦编，《模拟电子技术基础 问答、例题、试题》，华中理工大学出版社， 唐竞新编，《模拟电子技术基础解题指南》，清华大学出版社， 孙肖子编，《电子线路辅导》，西安电子科技大学出版社， 谢自美编，《电子线路
第十章题解－1 第十章 直流电源
自 测 题
一、判断下列说法是否正确，用“√”“×”表示判断结果填入空内。
（1） 直流电源是一种将正弦信号转换为直流信号的波形变换电路。
（ 错 ）
（2） 直流电源是一种能量转换电路，它将交流能量转换为直流能量。
（对 ）
（3）在变压器副边电压和负载电阻相对同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。（ 对 ）
因此，它们的整流管的平均电流比值为2:1。（ 错 ）
（4）若U2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U。（ 对 ）
（5）当输入电压UI和负载电流IL变化时，稳压电路的输出电压是绝对不变的。（ 错 ）
（6）一般情况下，开关型稳压电路比线性稳压电路效率高。（ 对 ）
解：（1）× （2）√ （3）√ × （4）√ （5）×
（6）√
二、在图10.3.1（a）中，已知变压器副边电压有效值U2为10V，23TCRL（T为电网电压的周期）。测得输出电压平均值UO（AV）可能的数值为
A. 14V B. 12V C. 9V D. 4.5V
选择合适答案填入空内。
（1）正常情况UO（AV）≈ B ；
（2）电容虚焊时UO（AV）≈ C ；
（3）负载电阻开路时UO（AV）≈ A ；
（4）一只整流管和滤波电容同时开路，UO（AV）≈ D 。
解：（1）B （2）C （3）A （4）D
三、填空： 第十章题解－2
图T10.3
在图T10.3所示电路中，调整管为 T1 ，采样电路由 R1 R2 R3
