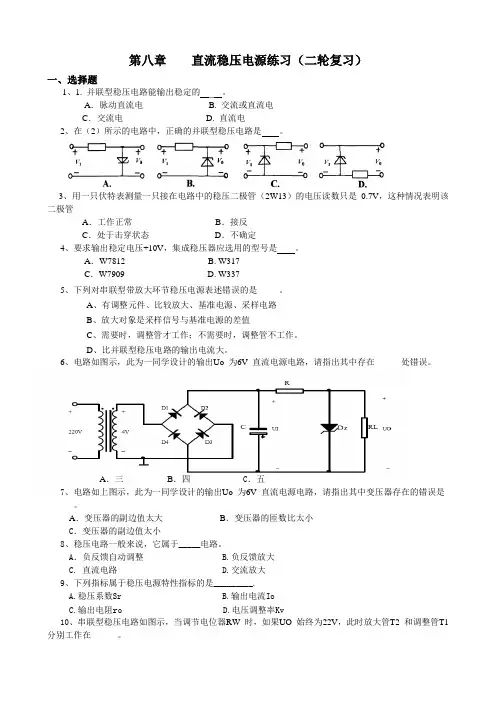

第八章 直流稳压电源练习（二轮复习）
一、选择题
1、1. 并联型稳压电路能输出稳定的 。
A．脉动直流电 B. 交流或直流电
C．交流电 D. 直流电
2、在（2）所示的电路中，正确的并联型稳压电路是 。
3、用一只伏特表测量一只接在电路中的稳压二极管（2W13）的电压读数只是0.7V，这种情况表明该二极管______
A．工作正常 B．接反
C．处于击穿状态 D．不确定
4、要求输出稳定电压+10V，集成稳压器应选用的型号是 。
A．W7812 B. W317
C．W7909 D. W337
5、下列对串联型带放大环节稳压电源表述错误的是_____。
A、有调整元件、比较放大、基准电源、采样电路
B、放大对象是采样信号与基准电源的差值
C、需要时，调整管才工作；不需要时，调整管不工作。
D、比并联型稳压电路的输出电流大。
6、电路如图示，此为一同学设计的输出Uo 为6V 直流电源电路，请指出其中存在______处错误。
A．三 B．四 C．五
7、电路如上图示，此为一同学设计的输出Uo 为6V 直流电源电路，请指出其中变压器存在的错误是______。
A．变压器的副边值太大 B．变压器的匝数比太小
C．变压器的副边值太小
8、稳压电路一般来说，它属于_____电路。
A．负反馈自动调整 B.负反馈放大
C. 直流电路 D.交流放大
9、下列指标属于稳压电源特性指标的是_________.

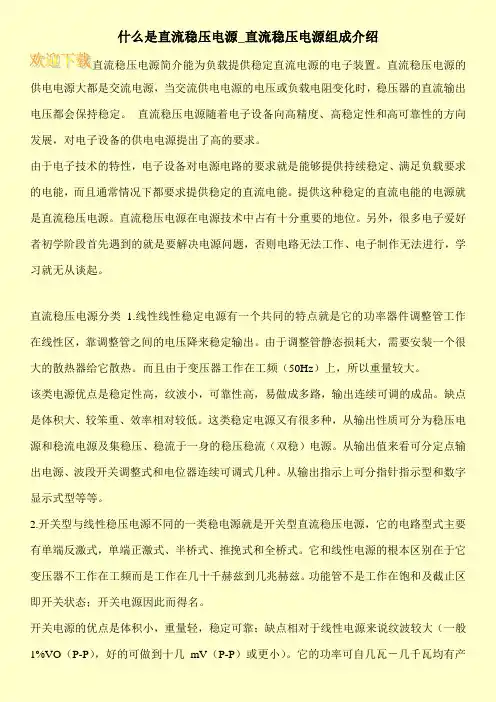

什么是直流稳压电源_直流稳压电源组成介绍
直流稳压电源简介能为负载提供稳定直流电源的电子装置。直流稳压电源的供电电源大都是交流电源，当交流供电电源的电压或负载电阻变化时，稳压器的直流输出电压都会保持稳定。 直流稳压电源随着电子设备向高精度、高稳定性和高可靠性的方向发展，对电子设备的供电电源提出了高的要求。
由于电子技术的特性，电子设备对电源电路的要求就是能够提供持续稳定、满足负载要求的电能，而且通常情况下都要求提供稳定的直流电能。提供这种稳定的直流电能的电源就是直流稳压电源。直流稳压电源在电源技术中占有十分重要的地位。另外，很多电子爱好者初学阶段首先遇到的就是要解决电源问题，否则电路无法工作、电子制作无法进行，学习就无从谈起。
直流稳压电源分类1.线性线性稳定电源有一个共同的特点就是它的功率器件调整管工作在线性区，靠调整管之间的电压降来稳定输出。由于调整管静态损耗大，需要安装一个很大的散热器给它散热。而且由于变压器工作在工频（50Hz）上，所以重量较大。
该类电源优点是稳定性高，纹波小，可靠性高，易做成多路，输出连续可调的成品。缺点是体积大、较笨重、效率相对较低。这类稳定电源又有很多种，从输出性质可分为稳压电源和稳流电源及集稳压、稳流于一身的稳压稳流（双稳）电源。从输出值来看可分定点输出电源、波段开关调整式和电位器连续可调式几种。从输出指示上可分指针指示型和数字显示式型等等。
2.开关型与线性稳压电源不同的一类稳电源就是开关型直流稳压电源，它的电路型式主要有单端反激式，单端正激式、半桥式、推挽式和全桥式。它和线性电源的根本区别在于它变压器不工作在工频而是工作在几十千赫兹到几兆赫兹。功能管不是工作在饱和及截止区即开关状态；开关电源因此而得名。
开关电源的优点是体积小，重量轻，稳定可靠；缺点相对于线性电源来说纹波较大（一般1%VO（P-P），好的可做到十几mV（P-P）或更小）。它的功率可自几瓦－几千瓦均有产
第八章 直流稳压电源
8.1 选择题：
1. 整流的目的是 。
A：将正弦波变方波 B：将交流变直流 C：将高频信号变成低频信号
2. 在桥式整流电路中，若其中一个二极管开路，则输出 。
A：只有半周波形 B：为全波波形 C：无波形且变压器或整流管可能烧坏
3. 在开关型稳压电路中，调整管工作在 状态。
A：饱和状态 B：截止状态 C：饱和和截止两种
4. 在桥式整流电路中，若其中一个二极管正负极接反了，则输出 。
A：只有半周波形 B：为全波波形 C：无波形且变压器或整流管可能烧坏
5. 在图8.1所示桥式整流电路中，若U2=15V，则UO= V。
A：20 B：18 C：24 D：9
6. 在图8.1所示桥式整流电路中，每个整流管的电流ID为 。
A：IO B：2 IO C：1/2 IO D：1/4 IO
7. 在图8.1所示桥式整流电路中，每个整流管承受的最大反向电压UDRM为 。 A：U2 B：22U2 C：2U2 D：（2/2）U2
8.2 填空题：
1. 一个直流电源必备的3个环节是 、 和 。
2. 稳压电路的作用就是在 和 变化时，保持输出电压基本不变。
3. 负载电阻RL越 ，滤波电容C越 ，电容滤波的效果越好。
4. 单相桥式整流电路二极管两端承受的最大反向电压UDRM= U2。
5. 桥式整流电路，若VD2接反了，则输出 。
6. 桥式整流电路，若VD1管开路，则输出 。
7. 单片式三端集成稳压器CW7812输出电压的稳定值为 。
第七章 直流稳压电源
一、填空题
1．串联型直流稳压电路通常包括五个组成部分，即基准电压电路， ， 、保护电路和取样电路。
2．设变压器副边电压为2U，其全波整流电路的输出平均电压为_________；二极管所承受的最大反向电压为_________。
3．直流稳压电源一般由变压器电路、___________、___________及稳压电路四部分组成。
4．稳压电源的稳压电路可分为_________型和__________型两种。
5．7915三端式稳压器输出电压为 V。
6．若变压器次级电压的有效值VU102，经桥式整流，电容C滤波后，输出电压oU______V；若电容C虚焊（开路），则oU______V。
7．整流电路中，利用整流二极管的__________________性使交流电变为脉动直流电。
8．直流稳压电路中滤波电路主要由_________、_________等储能元件组成。
9．电容滤波中的电容器与负载 联，电感滤波中的电感与负载
联。
10．在串联型稳压电路中，为了正常稳压，调整管必须工作在_________区域。
11．在直流稳压电路中，变压的目的是___________________________，整流的目的是_________________________。
12．比较放大器的作用是将取样电路送来的信号与基准电压比较后，将得到的信号进行放大，然后送到 。
13．直流稳压电路中滤波电路主要由电容、电感等储能元件组成，其中，____________滤波适合于大电流（大功率）电路，而____________滤波适用于小电流电路。
14．串联型直流稳压电路调整管工作在 ___ 状态，调整管应选择 ___
三极管。
15．现有两个硅稳压管，稳压值为VUZ3.71，VUZ52，若用于稳定电压为8V电路，则可把1ZD和2ZD串接，1ZD应 偏置，2ZD应
