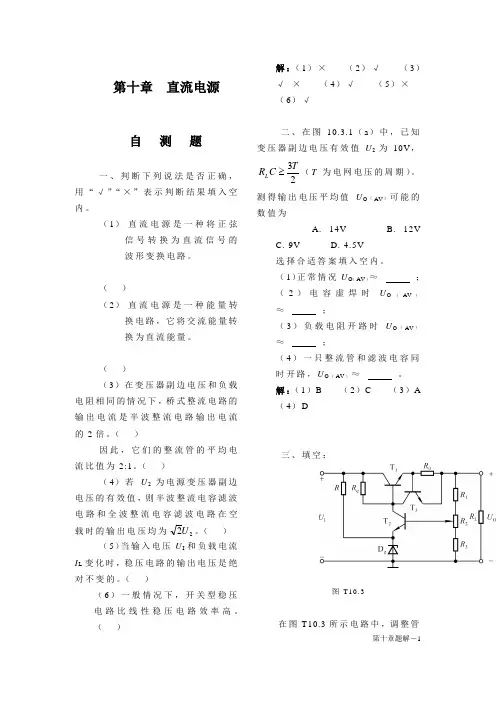

第十章题解－1 第十章 直流电源
自 测 题
一、判断下列说法是否正确，用“√”“×”表示判断结果填入空内。
（1） 直流电源是一种将正弦信号转换为直流信号的波形变换电路。
（ ）
（2） 直流电源是一种能量转换电路，它将交流能量转换为直流能量。
（ ）
（3）在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。（ ）
因此，它们的整流管的平均电流比值为2:1。（ ）
（4）若U2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U。（ ）
（5）当输入电压UI和负载电流IL变化时，稳压电路的输出电压是绝对不变的。（ ）
（6）一般情况下，开关型稳压电路比线性稳压电路效率高。（ ） 解：（1）× （2）√ （3）√ × （4）√ （5）×
（6）√
二、在图10.3.1（a）中，已知变压器副边电压有效值U2为10V，23TCRL（T为电网电压的周期）。测得输出电压平均值UO（AV）可能的数值为
A. 14V B. 12V
C. 9V D. 4.5V
选择合适答案填入空内。
（1）正常情况UO（AV）≈ ；
（2）电容虚焊时UO（AV）≈ ；
（3）负载电阻开路时UO（AV）≈ ；
（4）一只整流管和滤波电容同时开路，UO（AV）≈ 。
解：（1）B （2）C （3）A
（4）D
三、填空：
图T10.3
在图T10.3所示电路中，调整管 第十章题解－2 为
，采样电路由
组成，基准电压电路由 组成，
比较放大电路由 组成， 保护电路由
组成；输出电压最小值的表达式为 ，最大值的表达式为 。
第十章题解－1 第十章 直流电源
自 测 题
一、判断下列说法是否正确，用“√”“×”表示判断结果填入空内。
（1） 直流电源是一种将正弦信号转换为直流信号的波形变换电路。
（ 错 ）
（2） 直流电源是一种能量转换电路，它将交流能量转换为直流能量。
（对 ）
（3）在变压器副边电压和负载电阻相对同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。（ 对 ）
因此，它们的整流管的平均电流比值为2:1。（ 错 ）
（4）若U2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U。（ 对 ）
（5）当输入电压UI和负载电流IL变化时，稳压电路的输出电压是绝对不变的。（ 错 ）
（6）一般情况下，开关型稳压电路比线性稳压电路效率高。（ 对 ）
解：（1）× （2）√ （3）√ × （4）√ （5）×
（6）√
二、在图10.3.1（a）中，已知变压器副边电压有效值U2为10V，23TCRL（T为电网电压的周期）。测得输出电压平均值UO（AV）可能的数值为
A. 14V B. 12V C. 9V D. 4.5V
选择合适答案填入空内。
（1）正常情况UO（AV）≈ B ；
（2）电容虚焊时UO（AV）≈ C ；
（3）负载电阻开路时UO（AV）≈ A ；
（4）一只整流管和滤波电容同时开路，UO（AV）≈ D 。
解：（1）B （2）C （3）A （4）D
三、填空： 第十章题解－2
图T10.3
在图T10.3所示电路中，调整管为 T1 ，采样电路由 R1 R2 R3
第九章直流稳压电源
模拟电子技术基础稳压电路作用：当电网或负载变
化时维持输出直流电压基本不变。
一种直流稳压电源的原理方框图
一、概述引起直流稳压电源输出不稳定的主要原因：
1、交流电网输入电压不稳定
2、负载电流变化
3、稳压电源本身的元器件变化
直流稳压电源的性能指标简易测试方法：
1、纹波抑制比S
R纹波电压是指累加在输出直流电
压U
o上的交流分量。它可用示波器的交流输入档来
测量。
2、稳压系数S
U指在负载不变时，输入电压的变化
△U
I引起输出电压△U
o变化之比。
3、温度系数ST表示在U
I和I
o都不变的情况下，环
境温度T变化所引起的输出电压变化。
4、输出电阻R
o表示输入电压不变的情况下，输出
电流变化△I
o引起的输出电压的变化△U
o。
5、负载调整系数，又称电流调整率S
I。
表示稳压电路在输入电压U
I不变的条件下，工程上
常用输出电流I
o从零变到最大额定电流输出值时，
输出电压的相对变化来表示。
二、直流稳压电源的分类和工作原理
1、硅稳压管并联稳压电路
硅稳压管稳压电路
稳压管并联稳压电路的设计：
输入电压：U
I=（2～3)U
o
稳压二极管：U
Z=U
oI
ZM=(2～3)I
omaxU
I确定限流电阻R：
电网电压最高、负载电流最小时：
电网电压最低、负载电流最大时：ZmaxOImaxI
RUU
maxImmin
ZOax
IUUR
omaxZOinII
RUU
minImomaxminZOinIm
maxIIUU
R
ZmaxOaxIm
omaxZminOinIm
IUU
R
IIUU
RUU
P2OImax
R)(
稳压管并联稳压电路，电路很简单，但稳压
二极管在稳压范围内允许电流的变化有一定的范
围，输出电阻较大，稳压精度也不够高，且输出
电压不能调节，效率也较低，故通常用在电压不
需调节，输出电流，稳压要求不高的场合。
2、串联型稳压电路
串联型稳压电路的等效电路
U
O=U
I-U
RP用晶体管放大电路代替RP
串联反馈型稳压电路
输出电压可以用取样电位器RP来调节。RP滑动触点移到最上端，输出电压达到最小值；

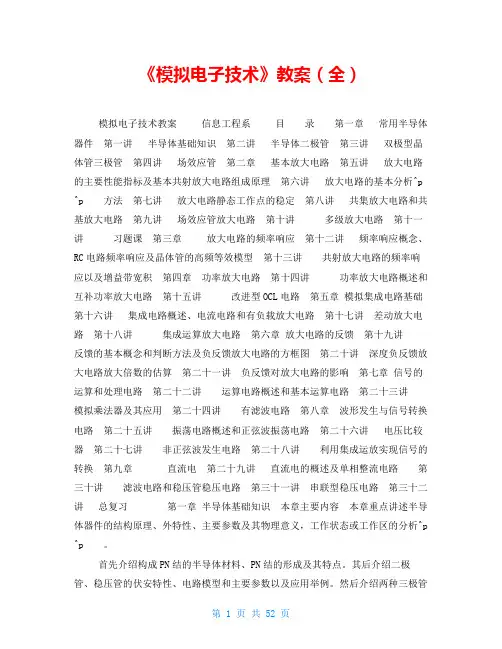

第 1 页 共 52 页 《模拟电子技术》教案（全）
模拟电子技术教案 信息工程系 目 录 第一章 常用半导体器件 第一讲 半导体基础知识 第二讲 半导体二极管 第三讲 双极型晶体管三极管 第四讲 场效应管 第二章 基本放大电路 第五讲 放大电路的主要性能指标及基本共射放大电路组成原理 第六讲 放大电路的基本分析^p
^p 方法 第七讲 放大电路静态工作点的稳定 第八讲 共集放大电路和共基放大电路 第九讲 场效应管放大电路 第十讲 多级放大电路 第十一讲 习题课 第三章 放大电路的频率响应 第十二讲 频率响应概念、RC电路频率响应及晶体管的高频等效模型 第十三讲 共射放大电路的频率响应以及增益带宽积 第四章 功率放大电路 第十四讲 功率放大电路概述和互补功率放大电路 第十五讲 改进型OCL电路 第五章 模拟集成电路基础
第十六讲 集成电路概述、电流电路和有负载放大电路 第十七讲 差动放大电路 第十八讲 集成运算放大电路 第六章 放大电路的反馈 第十九讲
反馈的基本概念和判断方法及负反馈放大电路的方框图 第二十讲 深度负反馈放大电路放大倍数的估算 第二十一讲 负反馈对放大电路的影响 第七章 信号的运算和处理电路 第二十二讲 运算电路概述和基本运算电路 第二十三讲
模拟乘法器及其应用 第二十四讲 有滤波电路 第八章 波形发生与信号转换电路 第二十五讲 振荡电路概述和正弦波振荡电路 第二十六讲 电压比较器 第二十七讲 非正弦波发生电路 第二十八讲 利用集成运放实现信号的转换 第九章 直流电 第二十九讲 直流电的概述及单相整流电路 第三十讲 滤波电路和稳压管稳压电路 第三十一讲 串联型稳压电路 第三十二讲 总复习 第一章 半导体基础知识 本章主要内容 本章重点讲述半导体器件的结构原理、外特性、主要参数及其物理意义，工作状态或工作区的分析^p
