科目:模拟电子技术
题型:填空题
章节:第十章 直流电源
难度:全部
-----------------------------------------------------------------------
1. 稳压电路的主要作用是 稳定输出电压 。
2. 在直流电源中，在变压器副边电压相同的条件下，若希望二极管承受的反向电压较小,而输出直流电压较高，则应采用 倍压 整流电路。
3. 在直流电源中，负载电流若为200mA，则宜采用 电容 滤波电路。
4. 在负载电流较小的电子设备中，为了得到稳定的但不需要调节的直流输出电压，则可采用
硅稳压或硅二极管 稳压电路或集成稳压电路。
5. 为了适应电网电压和负载电流变化较大的情况，且要求输出电压可以调节，则可采用 串联 晶体管稳压电路或可调的集成稳压器电路。
6. 在电容滤波和电感滤波二者之中， 电感 滤波选用大电流负载。
7. 在电容滤波和电感滤波二者之中， 电容 滤波的直流输出电压高。
8. 具有放大环节的串联型稳压电路在正常工作时，调整管处于 放大 工作状态。
9. 具有放大环节的串联型稳压电路在正常工作时，若要求输出电压为18V，调整管压降为6V，整流电路采用电容滤波，则电源变压器次级电压有效值应为 20 V。
10. 单相桥式整流电路，变压器的副边电压是U2，则输出电压的平均值 U0 = 0.9 U2 。
11. 单相桥式整流电路，变压器的副边电压是U2，加入电容滤波器后，则输出电压的平均值 U0
= 1.2U2 。
12. 小功率直流电源一般由电源变压器、 整流 、滤波、稳压四部分组成。
第1章复习练习题
一、填空题：
1、电路的基本组成有 电源 、 负载 、 中间环节 三个部分。
2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。
3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的 电压 源来表示。
4．一个实际的电源可以用 电压源 来表示，也可用 电流源 来表示。
5．电感元件不消耗能量，它是储存 磁场 能量的元件。
6．电容元件不消耗能量，它是储存 电场 能量的元件。
7．通常所说负载的增加是指负载的 功率 增加。
8．电源就是将其它形式的能量转换成 电能 的装置。
9．如果电流的 大小 和 方向 均不随时间变化，就称为直流。
10．负载就是所有用电设备，即是把 电能 转换成其它形式能量的设备。
11．电路就是电流流过的 闭全 路径。
12．把 单位时间 内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。
13.戴维南定理可以把任一有源二端网络等效为一个 电压源 。
14．叠加原理只适用于 线性 电路，而不适用于 非线性 电路。
15．某点的电位就是该点到 参考点 的电压。
16．任意意两点间的电压就是 这两点 的电位差。
17．电气设备工作时高于额定电压称为 过载 。
18．电气设备工作时低于额定电压称为 欠载 。
19．电气设备工作时等于额定电压称为 满载 。
20．为防止电源出现短路故障，通常在电路中安装 熔断器 。
21．电源开路时，电源两端的电压就等于电源的 电动势 。
二、选择题
(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)
1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。 A
A. 增加 B. 减小 C. 不变
2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。A
140 第7章 直流稳压电源
在各种电子电路中，通常需要直流电源。前面各章节介绍的晶体管放大器、集成运算放大器以及功率放大器等等，都用的是直流电源供电，而发电厂、变电站输送的是交流电．这就需要将交流电变成直流电。直流稳压电源能够将电网提供的交流电转换成稳定的直流电，作为各种电子电路的直流电源。
对直流电源的主要要求是：一是输出电压的幅值稳定，即当电网电压或负载电流波动时输出电压能基本保持不变；二是输出电压纹波要小；三是交流电变换成直流电时的转换效率要高；四是要具有保护功能，若输出电流过大，或输入交流电压过高，都会使整流管或电路中的晶体管受到损坏，因此电路应具有必要的自我保护功能。
本章首先介绍常用的整流、滤波和稳压电路，再着重介绍线性稳压电源和开关稳压电源。
7.1 直流稳压电源的基本组成及工作原理
这里所讨论的直流稳压电源实际是一种单相小功率电源，它将频率为50赫兹、有效值为220伏的单相交流电压转换为幅值稳定、输出电流较小的直流电压。
7.1.1 直流稳压电源的基本组成
一个性能良好的单相小功率直流稳压电源通常由四部分组成：电源变压器、整流电路、滤波电路和稳压电路。如图7-1所示为直流稳压电源的组成框图。
由于大多数电子设备所需的直流电压一般为几至几十伏，而交流电网提供的220伏（有效值）电压相对较大，变压器的作用是将电网提供的220伏、50赫兹的交流电压降压，以适合直流稳压电源的需要。另外，变压器还可以起到将直流电源与电网隔离的作用。
图7-1 直流稳压电源的组成框图
将交流电变为脉动的直流电的过程叫做整流。整流电路的作用是将降压后的交流电压转换为单极性的脉动电压。
整流电路的输出是脉动电压，这种脉动电压中虽然包含有较大的直流电压成分，但它也含有丰富的交流成分（称为纹波）。这种脉动电压不能作为电子电路的直流电源。需要对脉动电压进行平滑处理，也就是对脉动电压进行滤波。直流稳压电源常用电容或电感来进行滤波，属于无源滤波电路。

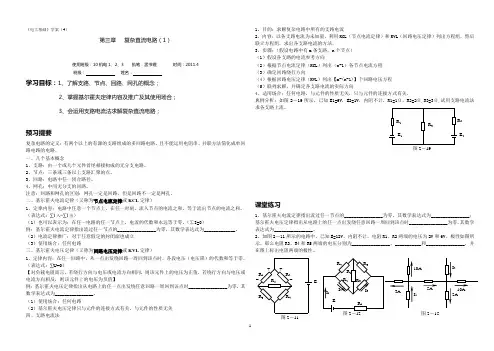

1 《电工基础》学案（4）
第三章 复杂直流电路（1）
使用班级：10机电1、2、3 执笔：孟书霞 时间：2011.4
班级： 姓名：
学习目标：1、了解支路、节点、回路、网孔的概念；
2、掌握基尔霍夫定律内容及推广及其使用场合；
3、会运用支路电流法求解复杂直流电路；
预习提要
复杂电路的定义：有两个以上的有源的支路组成的多回路电路，且不能运用电阻串、并联方法简化成单回路电路的电路。
一、几个基本概念
1、支路：由一个或几个元件首尾相接构成的无分支电路。
2、节点：三条或三条以上支路汇聚的点。
3、回路：电路中任一闭合路径。
4、网孔：中间无分支的回路。
注意：回路和网孔的区别：网孔一定是回路，但是回路不一定是网孔。
二、基尔霍夫电流定律（又称为节点电流定律或KCL定律）
1、定律内容：电路中任意一个节点上，在任一时刻，流入节点的电流之和，等于流出节点的电流之和。
（表达式：∑I入=∑I出）
（1）也可以表示为：在任一电路的任一节点上，电流的代数和永远等于零。（∑I=0）
例：基尔霍夫电流定律指出流过任一节点的________________为零，其数学表达式为_____________。
（2）电流定律推广：对于任意假定的封闭面也成立
（3）使用场合：任何电路
三、基尔霍夫电压定律（又称为回路电压定律或KVL定律）
1、定律内容：在任一回路中，从一点出发绕回路一周回到该点时，各段电压（电压降）的代数和等于零。
（表达式：∑U=0）
【对负载电阻而言，若绕行方向与电压或电流方向相同，则该元件上的电压为正值，若绕行方向与电压或电流方向相反，则该元件上的电压为负值】
例：基尔霍夫电压定律指出从电路上的任一点出发绕任意回路一周回到该点时________________为零，其数学表达式为________________。
