PAF19-14-2一次风机检修作业指导书

一次风机检修规程一次风机检修规程1、设备概况及参数1.1 设备概况：一次风机为PAF20-14-2型双级动叶可调轴流式一次风机，由上海鼓风机厂引进德国TLT技术生产，动叶可调轴流风机主要部件由吸入烟风道（进气箱）、扩压筒、叶轮、主轴承箱、挠性(TLT)联轴器和操作机构等组成，辅助设备包括液压润滑站、罩壳和消声器等。

1.2 设备参数：表1-1 一次风机参数性能表序号项目单位数值1 风机型号PAF20-14-22 风机调节装置型号100Nm3 叶轮直径mm 19964 轴的材质42CrMo5 轮毂材质15MnV6 叶片材质HF-17 叶轮级数级 28 每级叶片数片229 叶片调节范围度-30~+15序号项目单位数值10 液压缸缸径和行程mm/mm 336/10011 转子重量kg 550012 转子转动惯量kg.m283113 风机的第一临界转速r/min >191114 进风箱材质/壁厚/mm Q235A/515 机壳材质/壁厚/mm Q235A/1416 扩压器材质/壁厚/mm Q235A/517 风机轴承规格、型号7336BMP、NU336 、NJ33618 轴承润滑方式稀油19 轴承冷却方式油池+强制油循环风机旋转方向（从电机20逆时针侧看）21 风机总重量kg 18000安装时最大起吊重量/Kg/m 12000/522高度检修时最大起吊重量/23Kg/m 6000/5 高度表1-2 一次风机电机参数性能表序号参数名称单位数值1 型号YKK800-42 电动机类别异步鼠笼式3 额定功率KW 35004 额定电压kV 105 额定电流 A 2316 额定频率Hz 507 额定转速rpm 14948 轴承座处振动幅值mm ≤0.0769 轴振动速度mm/s 2.810 轴承型式滑动轴承11 轴承油牌号N4612 轴承润滑方式稀油13 轴承冷却方式强制油冷14 电动机重量kg 2100015 轴承润滑油流量（L/min）162、检修类别及检修周期检修类别检修周期备注A级检修每5年C级检修每2年3、检修项目A级检修标准项目；（1）风机大盖拆除及检查（2）中间轴和半联轴器的拆除（3）风机转子的拆卸（4）拆卸叶片液压调节装置（5）拆卸叶片及轮毂（6）轴承箱及轮毂解体（7）风机各部件的检修（8）风机回装（9）轮毂及叶轮装配（10）电机轴承解体检查（11）联轴器安装（12）油系统的检修（13）机壳、整流导叶、扩压器、出口挡板（14）风机盖大盖前检查（15）试运行C级检修标准项目。

风机检修作业指导书【风机检修作业指导书】一、引言风机是工业生产中常见的设备之一，其正常运行对于生产效率和安全性至关重要。

为了确保风机的正常运行和延长其使用寿命，定期进行风机的检修工作是必不可少的。

本文将详细介绍风机检修作业的步骤和注意事项，以保障检修工作的安全和有效性。

二、检修前的准备工作1. 确定检修计划：根据风机的使用情况和生产计划，制定风机检修的时间和频次。

2. 准备工具和设备：根据风机的型号和规格，准备相应的工具和设备，如扳手、电动工具、测量仪器等。

3. 确保安全措施：检查工作场所的安全设施和消防设备是否完善，确保操作人员的安全。

三、风机检修的步骤1. 断电和断气：在进行风机检修前，首先需要切断风机的电源温和源，以确保操作人员的安全。

2. 拆卸外壳：使用相应的工具，拆卸风机的外壳，暴露内部的零部件。

3. 清洁和检查：使用清洁剂和刷子清洁风机内部的零部件，检查是否有损坏或者磨损的部件，并及时更换。

4. 润滑和调整：根据风机的使用说明书，对润滑部件进行润滑，并对风机的各项参数进行调整，以确保其正常运行。

5. 安装和固定：在检修完成后，按照正确的安装步骤，将风机的零部件安装回原位，并使用螺栓或者焊接等方式进行固定。

6. 启动和测试：在所有工作完成后，重新接通风机的电源温和源，启动风机，并进行测试，确保其运行正常。

四、风机检修的注意事项1. 安全第一：在进行风机检修工作时，必须严格遵守相关的安全操作规程，佩戴好个人防护装备，确保操作人员的安全。

2. 专业技能：风机检修需要具备一定的专业知识和技能，操作人员应具备相关的培训和资质，确保检修工作的质量和效果。

3. 严格遵守操作规程：在进行风机检修时，必须按照操作规程的要求进行操作，不得随意更改或者省略任何步骤。

4. 注意零部件的标识和归位：在拆卸风机零部件时，应注意标识和记录每一个零部件的位置和归位方式，以免在安装时浮现错误。

5. 定期保养和检修：风机的定期保养和检修是确保其正常运行的关键，应制定相应的保养计划，并按时进行检修工作。

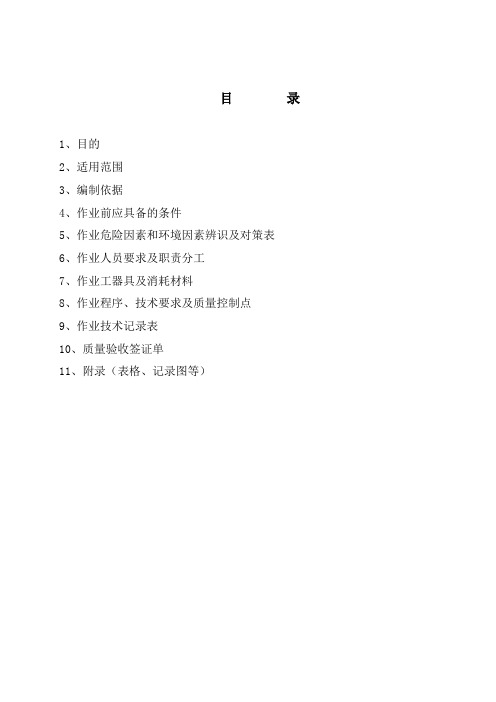

目录1、目的2、适用范围3、编制依据4、作业前应具备的条件5、作业危险因素和环境因素辨识及对策表6、作业人员要求及职责分工7、作业工器具及消耗材料8、作业程序、技术要求及质量控制点9、作业技术记录表10、质量验收签证单11、附录（表格、记录图等）一、目的机组经过一段时间的运行，根据电厂设备管理的要求，对一次风机进行解体检查，部分磨损严重的零部件需要重新更换和维修，以保证锅炉的正常运行。

二、适用范围适用于托克托电厂一期2×600MW机组#1、#2炉共4台一次风机的大修。

三、编制依据四、作业前应具备的条件天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：第 3 页共29 页5 作业危险因素和环境因素辨识及对策表针对检修作业对象，编写危险因素和环境因素辨识和相应对策措施，以保证作业的安全进行和环境卫生的保持。

天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：第 5 页共29 页天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：六、作业人员要求及职责分工7、作业工器具及消耗材料第7 页共29 页天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：8、作业程序、技术要求及质量控制点第9 页共29 页8.1工作流程8.2作业程序、技术要求、质量控制点天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：第11 页共29 页天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：第13 页共29 页天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：第15 页共29 页天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：第17 页共29 页9、作业技术记录表9．1 停运检修前情况统计表：天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：9．2设备检修技术记录：第19 页共29 页天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：9．3送风机空载试运记录：第21 页共29 页天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：10、大唐托电设备检修质量验收单第23 页共29 页说明：1、各工程队必须认真填写，甲方验收需工程设备部点检员或点检长评价并签字2、本表一式三分。

目录一、工程/产品概况 (3)二、编制依据 (4)三、开工应具备的条件和施工/生产前应做的准备 (3)四、人员组织、分工及有关人员的资格要求 (4)五、所需的施工/生产机械、工器具及要求 (5)六、施工/生产进度计划及要求 (5)七、施工/生产工序、方法及要求 (5)八、安全控制措施及要求 (12)九、环境、文明施工措施及要求 (13)十、质量标准指标及验收要求 (14)山东丰汇集团检修工程公司第1页共18页一、工程/产品概况1.1工程简介山东鲁能晋北铝业自备电厂采用济南锅炉厂设计制造的YG-240/9.8-M1型高温高压、单炉膛、自然循环、全钢架π型布置循环流化床锅炉。

炉膛采用膜式水冷壁，锅炉中部是旋风分离器，尾部竖井烟道布置两级对流过热器，过热器下方布置三组省煤器及空预器（二次风两组、一次风三组）。

送风系统分别由一﹑二次风机提供。

一次风机送出的风经一次风空预器预热后由甲乙侧风道一部分经过点火油枪进入床下水冷风室，大部分直接进入炉下水冷风室，通过水冷布风板上的风帽进入燃烧室。

二次风机送出的风经二次风空预器预热后，通过分布在炉膛前、后和两侧墙上的喷口喷入炉膛，补充空气，加强扰动与混合。

引风机由2台离心式风机左右对称布置，引风机由山东电力设备厂制造。

风机设备检修在设备傍边，主要起吊用具为10t电动葫芦及手拉葫芦；检修范围为风机全部设备及其附属系统设备的检查、检修及安装、调试。

1.2主要工程量1.3工程特点引风机检修现场空间狭窄，风机若干部件为偏心形状不规则件，单件重量大，倒运就位困难，安装精度要求高，检修、安装工作量大，检修工期集中。

由于夏季空气湿度大，对设备在检修场和安装现场的保护、保养及防二次污染提出了更高的要求。

在检修过程中若出现任何安全及质量或其他问题，都可能影响整个机组的正常运行，所以检修中的安全、质量、环保、防火、文明检修等控制犹为重要。

（返回目录）二、编制依据2.1山西鲁能晋北铝业自备电厂（锅炉专业）设备检修维护规程山东丰汇集团检修工程公司第2页共18页山东丰汇集团检修工程公司第3页 共18页2.2山东电力设备厂引风机图纸2.3设计生产厂家图纸及设备说明书等技术文件2.4《火电检修质量检验及评定标准》（锅炉篇）（1996版） 2.5《电力建设检修及验收技术规范》锅炉机组篇（1996版） 2.6《电业安全工作规程》（2002版） 2.7电力建设安全健康与环境管理工作规定2.8丰汇公司评价出的重大危险因素/环境因素及管理方案、控制程序等 2.9丰汇公司质量、环境、职业健康安全管理手册与体系程序 2.10类似工程的检修经验、事故教训及专题总结（返回目录）三、开工应具备的条件和施工/生产前应做的准备3.1检修具备条件及要求设备备件已到现场，检修用图纸资料等已到位并检查结束，作业指导书等作业性文件已审批结束并出版，对检修人员已进行了交底，所有检修人员已明确自已的检修范围及责任范围，检修现场电源及压缩空气等力能供应能够满足检修需要。

Q/CDT 宁夏大唐国际大坝发电公司企业标准Q/(宁夏大唐国际大坝发电公司)发布目录序简要作业流程图 (2)1 范围 (3)2安全提示 (3)序简要作业流程图1 范围本指导书适用范围本作业指导书规定了锅炉一次风机大修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

本指导书适用于锅炉一次风机大修工作，一次风机型号：PAF19-14-2，检修地点在锅炉房零米。

大修的项目为对一次风机本体进行检修，对附件进行检查、检修，并对已发现的问题进行处理。

指导书质量控制点统计2 本指导书涉及的文件、技术资料和图纸■《风机检修工艺规程》■《火力发电厂锅炉检修技术培训》■《中华人民共和国工人技术等级标准》■《国家300MW火电机组锅炉专业检修工时定额标准》（参考）■《电业安全工作规程》热力和机械部分3 安全提示准备工作中需要注意的事项■参加检修的人员进行安全教育和技术培训，达到上岗条件。

■作业组成员的着装要符合规定、精神状态是否良好。

■开工前作业组长要进行安全交底、技术交底，做好危险预想。

■办理热机检修工作票及危险点分析票，确认工作票所列出的安全措施是否正确、完备的执行。

施工过程中需要注意的事项■严格执行《电业安全工作规程》。

■每天检查工作班成员着装是否符合规定、精神状态是否良好。

■每天工作前向工作班成员交代现场安全措施、带电部位及其它注意事项。

■检修人员要熟悉作业环境，避免碰伤和滑倒。

■防止转动部件伤害，应做好防止转子转动的固定措施。

■使用大锤或手锤时应检查工具完好，锤把不得沾有油污，并做好大锤脱手的防护措施。

■工作人员抡大锤或手锤时严禁戴手套或单手抡锤，以防大锤或手锤飞出伤人。

■使用铜棒或锤敲打时思想要集中，避免砸伤。

■转子就位和联轴器找正电机地脚加垫时要注意人员挤伤。

■加热后的轴承，工作人员应戴好手套，并用破布隔热。

验收过程中需要注意的事项■验收转子调整时要注意防止挤伤手指，并注意工作环境，以防滑倒。

FAF型电站动叶可调轴流式送风机PAF型电站动叶可调轴流式一次风机安装和使用维护说明书（B部分）上海鼓风机厂有限公司友情说明：本说明书适用于叶柄轴承为二轴承的电站锅炉送风机和一次风机，另附有贵工程的A本说明书，需配合使用。

因本说明书是按标准设计的风机编制的，可能会有少量数据和内容与贵工程不同，请以贵工程的图纸资料为准。

1送风机说明1.1 风机的功能说明送风机将新鲜空气自大气吸入，并送至锅炉炉膛以帮助燃烧，为锅炉提供二次风。

一次风机将新鲜空气自大气吸入，并送至锅炉炉膛以帮助燃烧，为锅炉提供一次风。

动叶可调轴流式送风机以FAF命名，如型号为FAF26.6-14-1的送风机表示叶轮直径为2660mm，轮毂直径 1412mm，单级叶轮。

动叶可调轴流式一次风机以PAF命名，如型号为PAF19-14-2的一次风机表示叶轮直径为1884mm，轮毂直径 1412mm，双级叶轮。

风机叶片安装角可在静止状态或运行状态时用电动执行器通过一套液压调节装置进行调节。

叶轮由一个整体式轴承箱支承。

主轴承由轴承箱内的油池和液压润滑联合油站供油润滑。

为了使风机的振动不传递至进气和排气管路，风机机壳两端设置了挠性联接件（围带），风机的进气箱的进口和扩压器的出口分别设置了进、排气膨胀节。

电动机和风机用二个刚挠性半联轴器和一个中间轴相连接。

风机的旋转方向为顺气流方向看逆时针。

1.2 风机和风机主要部件的说明1.2.1 风机的主要部件10.00 转子20.00 中间轴和联轴器30.00 供油装置40.00 测量仪表50.00 钢结构件60.00 钢结构连接件70.00 挠性连接、消声器和隔声装置注意：在本安装使用说明书中括弧内的数字为图纸中的零部件号。

1.2.2 10.00 转子风机转子由叶轮（12.11）、叶片（13.21）、整体式轴承箱（11.00）和液压调节装置（18.00）组成。

1.2.3 主轴承箱（11.00）主轴（11.11）和滚动轴承同置于一铸铁箱体（11.41）内，此箱体同心地安装在风机下半机壳中并用螺栓固定。
