双绞线视频传输器常见故障及解决方法介绍1.图像质量差当双绞线视频传输器传输的视频图像出现模糊、抖动、花屏等问题时，往往是由于信号传输质量不佳导致的。
解决方法如下：-检查双绞线的接口，确保接触良好；-检查双绞线的长度，过长的双绞线会导致信号衰减，影响图像质量；-检查双绞线是否受到电磁干扰，如电源线、高压线等，需要将其与双绞线分开布线；-若以上方法无效，可以尝试更换更高质量的双绞线进行传输。
2.无信号传输当双绞线视频传输器无法传输信号时，可能是由于以下原因：-检查双绞线的接口，确保连接正确；-检查双绞线的连接是否牢固，确保插头没有松动；-检查视频输入设备和输出设备的连接，确保连接正确；-检查双绞线视频传输器的电源是否正常，确保供电稳定。
3.视频传输延迟当双绞线视频传输器的视频传输存在延迟问题时，可能是由于以下原因：-检查双绞线的长度，过长的双绞线会导致信号传输延迟；-检查视频输入设备和输出设备的设置，确保设置正确；-检查双绞线视频传输器的设置，确保设置正确；-若以上方法无效，可以尝试更换更高性能的双绞线视频传输器。
4.音频问题当双绞线视频传输器传输的音频存在杂音、失真等问题时，可能是由于以下原因：-检查音频输入设备和输出设备的连接，确保连接正确；-检查双绞线的接口，确保接触良好；-检查音频输入设备和输出设备的设置，确保设置正确；-若以上方法无效，可以尝试更换更高质量的双绞线进行传输。
5.其他问题除了以上常见的故障，双绞线视频传输器还可能遇到其他问题，如设备无法正常开机、设备的设置无法保存等。
对于这些问题，可以尝试以下解决方法：-检查双绞线视频传输器的电源是否正常；-尝试重新设置双绞线视频传输器的参数；总结：。
前言:监控工程的设计和规划中少不了“安装调试监控摄像”，正确安装摄像机，连通信号电缆，接通电源工作，但在实际使用中，如果没有正确安装镜头并调整摄像机及镜头的状态，可能无法达到预期的效果,那么如何安装与调试监控摄像头呢？下面本文就详细汇总监控工程安装、调试必备的知识供参考！1监控摄像头的调试方法:1、打开摄像机自动电子快门功能。
2、用控制器将镜头光圈调到最大。
3、将摄像机对准30米以外的物体，聚焦调至无穷远处（大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头)。
4、用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚.5、用控制器调整镜头变焦将景物拉至最近，微调镜头聚焦使景物最清楚.6、重复4—5步数遍,直至景物在镜头变焦过程中始终清楚。
2调整镜头的光圈与对焦：关闭电子快门，逆光补偿等开关上的摄像头,摄像头,你要监视的场景，调整镜头的光圈与对焦环，使监视器上的图像。
如果它被用在照明场合的变化比较大的摄像头，最佳匹配的自动光圈镜头和摄像机的电子快门开关（ELC)为OFF。
如果选择手动光圈摄像机的电子快门开关（ELC）ON的最亮的点在应用程序（环境光)，在镜头光圈尽可能打开一个大的和静止图像是最好的(和不那么太白色图像过载）,透镜调整完成。
安装屏蔽，并上好支架即可。
由于较大的光圈，景深范围相对较小，焦距应该是尽可能照顾的全程监控，现场的清晰度.当现场照明降低时，电子快门自动调整，具有较大的光圈，速度慢,仍然可以使图像满意后焦调整后焦距：后焦调整后焦距也被称为该后焦距,正是由于在靶的表面，在CCD图像传感器，当安装在一个标准的透镜（标准的C / CS mount镜头），使被摄体场景成像，一般照相机工厂，背部重点作出适当的调整,在与定焦镜头的应用程序,一般不需要调整后焦距的摄像头。
监控改造在某些应用中,它可能会出现当镜头对焦环调整的最终位置仍然不清晰的图像,必须先确认正确的镜头接口。
如果确认,您需要调整后焦距的摄像头.根据经验，绝大多数的摄像机连接用电动变焦透镜的应用，往往需要调整相机的后焦距.3后焦距调整的步骤如下:（1）正确地安装在相机上的镜头.（2）镜头光圈尽可能开放（目的是为了减少景深范围，以准确地定位的成像焦点）。
双绞线视频传输器使用方案及接线图Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998双绞线视频传输器使用方案及接线图作者：NVT / 日期：2009-03-241.用非屏蔽双绞线中的几对双绞线同时传输视频信号和快速球的控制信号或硬盘录像机：双绞线视频传输器与"转换成同轴视频信号"型的P/T/Z控制器的连接方式：3.如果摄像机需要提供低压电源,用4对非屏蔽双绞线中的2对或几对来传输电源：4.装在电梯间的连接方式：路无源发送器接收多路接收集线器的连接：6.用机架式接收柜来安装设备：7.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NU-213PVD的直接方式：8.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NU-704J-PVD的直接方式：9.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NUT-716J-PVD的直接方式：10.基本DIY应用：11.一条网络线串联四路影像传输应用：只要运用双绞线视频传输器NUT-414V+双绞线视频传输器NUT-225V+双绞线视频传输器NUT-WR4500就可以非常容易的将四路影像运用一条网路线传输回监控端.12.四路影像&电源远程供电传输应用：13.云台设备应用：14.高速球型摄影机影像及控制讯号同步传输应用：专为高速球型摄影机设计，多功能远距传输，可用一条网络线传输影像、声音及两组控制讯号，传输距离更可高达公里4 对 CAT5 双绞线传输功能：第1对: 影像第2对: 声音第3对: 高速球型摄影机控制讯号第4对: 警报感应器控制讯号15.四路影像传输与四分割器或DVR之应用：四路影像在近端利用专用集线器汇转成一条网络线传输至监控端再还原输入,最适用于不同楼面或区间使用16.多路影像及与控制讯号同步传输应用：可运用于已有同轴配线，中段配线困难或距离较远时，可节省线材及施工配线成本双绞线视频传输器：适用于高速球型摄影机及一般摄影机搭配运用，利用一条网络线将影像及高速球型摄影机控制讯号传回监控端16路与DVR或影像多任务处理器(Multiplexer)应用：双绞线视频传输器：标准1U机架式，方便与DVR或多任务处理器搭配使用，利于机房管18.多路专业施工机柜管理应用：双绞线视频传输器：标准3U机柜式，可依施工需要灵活搭配主动或被动插卡式影像传输器使用，便于机房维护与管理，最多可管理48路19.影像分配器应用：20.影像讯号放大器应用：21.避雷器安装应用：。
电梯监控系统布线施工方案1. 引言随着科技的不断发展和人们对安全的要求越来越高，电梯监控系统在现代建筑中扮演着重要的角色。
电梯监控系统可以实时监测电梯的运行状态，确保乘客的安全，并提供对电梯内部和周围环境的监视。
本文将介绍一种电梯监控系统的布线施工方案，以确保系统的高效运行和可靠性。
2. 系统架构电梯监控系统一般由以下几个主要组成部分组成： - 摄像机：用于监视电梯内部和周围的环境； - 视频监控服务器：接收、处理和存储摄像机传输的视频信号；- 显示设备：用于显示监控系统的视频画面，可以是监视器、电视等；- 控制中心：用于管理和控制整个监控系统。
3. 布线方案为保证电梯监控系统的正常运行，需要进行合理的布线。
以下是一种常用的布线方案：3.1 数据线数据线是传输视频信号和控制信号的主要介质。
一般情况下，使用同轴电缆或双绞线的组合进行布线。
具体的布线方案如下：3.1.1 同轴电缆同轴电缆是一种常用的视频信号传输介质，具有抗干扰性强、传输距离长等优点。
在电梯监控系统中，可以将同轴电缆用于传输摄像机和视频监控服务器之间的视频信号。
为提高系统的可靠性，建议选用质量较高的同轴电缆，并且在布线过程中要注意避免与高压电线等干扰源相近。
3.1.2 双绞线双绞线是一种传输控制信号的常用介质，具有抗干扰能力强、传输速率快等特点。
在电梯监控系统中，可以将双绞线用于传输视频监控服务器和控制中心之间的控制信号。
同样地，为提高系统的可靠性，建议选用质量较高的双绞线，并且在布线过程中注意避免与电源线等干扰源相近。
3.2 电源线电源线用于为摄像机、视频监控服务器和显示设备提供电能。
为确保系统的正常运行，应选择合适的电源线，并根据设备的功率需求进行布线。
在布线过程中，应注意避免电源线与数据线相互干扰，以免影响系统的性能。
3.3 网络布线如果电梯监控系统需要与其他系统或网络相连接，还需要进行相应的网络布线。
一般情况下，可以使用网线进行布线。

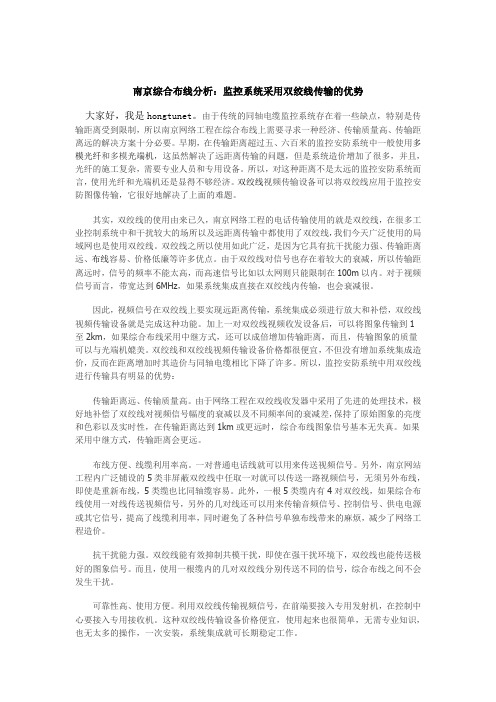

南京综合布线分析：监控系统采用双绞线传输的优势大家好，我是hongtunet。
由于传统的同轴电缆监控系统存在着一些缺点，特别是传输距离受到限制，所以南京网络工程在综合布线上需要寻求一种经济、传输质量高、传输距离远的解决方案十分必要。
早期，在传输距离超过五、六百米的监控安防系统中一般使用多模光纤和多模光端机，这虽然解决了远距离传输的问题，但是系统造价增加了很多，并且，光纤的施工复杂，需要专业人员和专用设备。
所以，对这种距离不是太远的监控安防系统而言，使用光纤和光端机还是显得不够经济。
双绞线视频传输设备可以将双绞线应用于监控安防图像传输，它很好地解决了上面的难题。
其实，双绞线的使用由来已久，南京网络工程的电话传输使用的就是双绞线，在很多工业控制系统中和干扰较大的场所以及远距离传输中都使用了双绞线，我们今天广泛使用的局域网也是使用双绞线。
双绞线之所以使用如此广泛，是因为它具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点。
由于双绞线对信号也存在着较大的衰减，所以传输距离远时，信号的频率不能太高，而高速信号比如以太网则只能限制在100m以内。
对于视频信号而言，带宽达到6MHz，如果系统集成直接在双绞线内传输，也会衰减很。
因此，视频信号在双绞线上要实现远距离传输，系统集成必须进行放大和补偿，双绞线视频传输设备就是完成这种功能。
加上一对双绞线视频收发设备后，可以将图象传输到1至2km，如果综合布线采用中继方式，还可以成倍增加传输距离，而且，传输图象的质量可以与光端机媲美。
双绞线和双绞线视频传输设备价格都很便宜，不但没有增加系统集成造价，反而在距离增加时其造价与同轴电缆相比下降了许多。
所以，监控安防系统中用双绞线进行传输具有明显的优势：传输距离远、传输质量高。
由于网络工程在双绞线收发器中采用了先进的处理技术，极好地补偿了双绞线对视频信号幅度的衰减以及不同频率间的衰减差，保持了原始图象的亮度和色彩以及实时性，在传输距离达到1km或更远时，综合布线图象信号基本无失真。
电梯监控的布线方法和技巧随着安防监控的普及，电梯内也被加装了摄像系统，大家都知道电梯是上下移动的，对于电梯这样的复杂的环境，很多工程的视频监控图像在电梯井道环境中受到不同程度的干扰。
那么如何解决?华信诚来告诉你。
电梯干扰的现状1、横向条纹上下滚动这种现象表现为条纹不停的上或下滚动，条纹比较宽。
看起来是干扰，其实并不是外界电磁波所为，如果抛开条纹，图像是清晰的。
这种现象基本占所为图像干扰的80%以上，这种现象可以肯定的说是接地电位的问题，是指前端设备的地与中控室之间的地存在电位差，这个问题是万用表无法测试的，如果测得的数字是零，也并不代表它不存在电位差。
唯一的办法是把它的回路给断开，也就是说两端的地断开一个(最好选择前端)。
如果两端的地都不想断，怕影响防雷。
那加个地隔离器来解决，这种设备为无源设备，只要串联在同轴电缆的任何一端，安装方便、效果好，完全可以消除这种条纹现象。
如图为优特普信号隔离器。
2、网状干扰这种现象图像质量很差，基本上看不到任何物体，图像时有时无，还有画面死机。
这种现象是由于线缆的线芯和屏蔽断、短的缘故。
这种情况大多数出现在接头上，个别也有在布线时没施工好。
由于焊接的问题或接头件质量差引起的干扰在工程中也占多。
3、空间电磁波的干扰这种干扰源比较复杂，主要是前端设备、线缆中、终端附近有较强的辐射源或大功率的设备在运行。
主要表现为图象扭曲、抖动等。
所以在施工前应对周围的环境有所了解，尽量避开辐射源。
在已经施工完了的工程中，而干扰有无法避免的情况下，只有加抗干扰设备。
这种方法是比较经济、快捷、而图像又有保障。
双绞线传输电梯监控应用对井道内环境复杂，使用双绞线传输方式可以按照以下推荐的三种方案进行：A)井道中部走线1、选择非屏蔽优质超五类线缆。
2、在井道中部的壁上开孔出线。
3、线缆随随行电缆捆扎，井道中部以下的线缆捆扎应作预留4、传输器根据距离要求选择，发射器应单独取电。
B)电梯机房出线1、选择非屏蔽优质超五类线缆。
如何处理双绞线传输器在监控工程实际使用中经常出现的问题问:双绞线传输产品品种繁多,应如何选择?答:1. 距离在300米以内,环境干扰不大的场合,可以选择无源收发器;2. 距离在300~1000米以内,环境干扰不大的场合,可以选择无源发射器和有源接收器搭配使用;3. 距离在800~2800米以内,环境干扰较大的场合,可以选择有源发射器和有源接收器搭配使用.问:在同一根双绞线中同时传输多路信号时,有的正常有的不正常,而设备和线缆又没有问题?答:每一路信号必须使用一对绞合在一起的双绞线,不可以随便配对使用,收发两端连结线必须一一对应,某一路的正端对正端,负端对负端。
问:视频信号直接接显示器正常,而接到处理器或DVR时,信号异常,或有鬼影或有条纹干扰?答:信号在传输过程中有过强的干扰源,此时应加钢管屏蔽;信号传输距离过远;使用了屏蔽双绞线,此时应更换成非屏蔽超五类双绞线(因为屏蔽双绞线会缩短传输距离);使用了桥接的连接方式(双绞线视频传输设备只支持点对点连接方式,因此在施工布线时,不要有多余的线头);所使用线缆质量过差,最好使用五类或五类以上的线缆;或与我公司联系更换更远距离的双绞线传输设备。
问:视频显示有条纹或声音有嚣叫声,或时有时无,或根本没有信号?答:检查收发两端各信号接地应良好,信号线应良好,输入电源应正确;收发两端连结线必须一一对应,某一路的正端对正端,负端对负端;收发两端双绞线连结应完好。
问:图像出现麻点或图像暗淡,图像某一物体出现明显亮边和白色拖影?答:双绞线传输设备的拨码开关应根据实际距离来设置(远距离收发两端都要设置);所使用线缆质量过差,应使用五类或五类以上的非屏蔽双绞线缆(UTP);双绞线连接处没有连接好。
问:数据误码率明显偏高?答:波特率偏高或距离明显偏远或使用线缆质量过差,请选用有源且带光电隔离的数据转换器或中继器或选用码分配器或RS485分配器。
问:设备在使用过程中极易被雷击?答:设备内部已经采取了防雷措施,应把保护地接入设备保护地,接地电阻要小于1欧姆;设备外壳不要和保护地及外界金属接触(室外使用的情况下)。
监控布线的方法与技术监控布线是指在建筑物内或公共场所内部进行监控设备的布置和线缆连接的过程。
通过布线及技术的合理设计，能够实现监控设备间的远程通信和图像传输，提高监控系统的效能和安全性。
一、监控布线的方法1. 双绞线布线法：双绞线是目前最为常用的监控布线材料之一，其采用两根细心绞合的细铜丝，能够有效地减少电磁干扰。
双绞线可以根据需要选择不同的规格和种类，如屏蔽双绞线、非屏蔽双绞线等。
2. 同轴电缆布线法：同轴电缆是另一种常用的监控布线材料，其特点是抗干扰性好并能够传输大量的数据。
同轴电缆由导线、铜带和绝缘层组成，可以实现监控设备与中心设备之间的高质量图像传输。
3. 光纤布线法：光纤是目前布线技术中最高级的选择。
光纤布线具有高速传输、抗干扰性强和安全可靠等优势。
光纤布线的安装需要注意光纤的弯曲半径限制以及末端连接的技术要求。
4. 无线布线法：无线布线法是近年来发展很快的一种监控布线方法。
通过无线传输技术，将监控设备与中心设备进行无线连接，省去了布线工程和布线成本。
但无线信号容易受到干扰，有时传输距离有限，需要根据实际环境选择。
二、监控布线的技术1. 预先规划布线方案：在开始布线之前，应该先进行详细的规划和设计。
包括确定监控设备的位置、线缆的路径、线缆种类和长度等。
合理的布线方案能够提高监控系统的效能和监控范围。
2. 布线材料的选择：在选择布线材料时，需要考虑到监控系统的需求、传输距离和环境条件。
不同的布线材料具有不同的特性，如抗干扰性、传输速度和耐用性，需要根据实际情况选择合适的材料。
3. 布线的走线方式：布线的走线方式应尽量避免与其他电源线、电器线路等相交，以防止电磁干扰。
可以利用布线管道、走线槽或墙壁内隐藏线缆的方式进行布线，同时要注意线缆的保护和隐蔽性。
4. 线缆的标注和管理：在布线完成后，需要对线缆进行标注和管理。
可以使用标签、颜色或编号等方式对线缆进行标识，以便于后期的维护和故障排查。
5. 线缆的连接和固定：线缆连接的质量直接影响到监控系统的传输效果。
监控双绞线传输的优势有哪些监控双绞线传输的优势有哪些在视频监控体系中咱们常常用来数据传输体系的介质是：同轴电缆和双绞线这两种。
因为因为传统的同轴电缆在监控体系存在着一些缺陷，分外是传输间隔遭到绑缚，所以用双绞线来传输数据成了很热心的挑选。
优势一、抗烦扰才调强。
双绞线能有用按捺共模烦扰，即便在强烦扰环境下，双绞线也能传送极好的图象信号。
并且，运用一根缆内的几对双绞线别离传送纷歧样的信号，彼此之间不会发作烦扰。
优势二、牢靠性高、运用便当。
运用双绞线传输视频信号，在前端要接入专用发射机，在操控基地要接入专用接收机。
这种双绞线传输设备报价廉价，运用起来也很简略，无需专业常识，也无太多的操作，一次设备，长时刻安稳作业。
优势三、传输间隔远、传输质量高。
因为在双绞线收发器中选用了抢先的处理技能，极好地抵偿了双绞线对视频信号凹凸的衰减以及纷歧样频率间的衰减差，坚持了初始图象的亮度和颜色以及实时性，在传输间隔抵达1km或更远时，图象信号根柢无失真。
假定选用中继方法，传输间隔会更远。
优势四、布线便当、线缆运用率高。
一对通常电话线就能够用来传送视频信号。
别的，楼宇大厦内广泛铺设的5类非屏蔽双绞线中任取一对就能够传送一路视频信号，无须别的布线，即即是从头布线，5类缆也比同轴缆简略。
此外，一根5类缆内有4对双绞线，假定运用一对线传送视频信号，别的的几对线还能够用来传输音频信号、操控信号、供电电源或其它信号，跋涉了线缆运用率，一同防止了各种信号独自布线带来的费事，削减了工程造价。
优势五、报价廉价，选材便当。
因为运用的是如今广泛运用的通常5类非屏蔽电缆或通常电话线，收买简略，并且报价也很廉价，给工程运用带来极大的便当。
综上所述，运用双绞线在安防视频中经行数据传输，不论从终究的运用作用，仍是从经济本钱以及人力施工各方面思考，这些都是不行回转的趋势。
监控工程中使用双绞线传输图象的建议admin减在监控系统中，监控图象的传输是整个系统的一个至关重要的环节，选择何种介质和设备传送图象和其它控制信号将直接关系到监控系统的质量和可靠性。
中用来传输图象信号的介质主要有同轴电缆、双绞线和光纤，对应的传输设备分别是同轴视频放大器、双绞线视频传输设备和光端机。
同轴电缆是较早使用长的传输方式。
后来，由于远距离和大范围图象监控的需要以及人们对监控图象质量的要求提高，监控网络中开始大量使用光纤来传输图象信号。
至于双绞控网络中则是近来的事，它的出现主要很好地解决了两个方面的问题：一方面，它解决了200米至2000米距离范围内高质量图象信号传输的问题，因为在这电缆传输难以达到要求而光纤传输又显得不太经济；另一方面，它解决了大规模密集型监控网络的布线问题，双绞线自身的尺寸和柔软性克服了大量使用同题。
当然，双绞线还具有抗干扰能力强、价格便宜等优点。
正是由于双绞线很好地解决了长期困扰着人们的这些问题，所以它在监控网络的应用立即引起了在较短的时间内已经被大量使用到工程实践中，并且取得了很好的应用成果。
每个监控工程都有其自身的特点和特殊性，因此在组建监控网络时需要充分考选用最为合适的图象和信号传输方式。
鉴于同轴电缆、双绞线和光纤是目前监控系统中使用最广的三种传输介质，我们可以从几个方面对它们作一些分析和一、特点和传输特性分析1、同轴电缆一般在小范围的监控系统中，由于传输距离很近，使用同轴电缆直接传送监控图象对图象质量的损伤不大，能满足实际要求。
但是，根据对同分析，当信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。
一般来讲，信号频率越高，衰减越大。
所以，同轴电缆只适合于近距离传输距离达到200米左右时，图象质量将会明显下降，特别是色彩变得暗淡，有失真感。
在工程实际中，为了延长传输距离，要使用同轴放大器。
同轴放大一定的放大，并且还能通过均衡调整对不同频率成分分别进行不同大小的补偿，以使接收端输出的视频信号失真尽量小。
但是，同轴放大器并不能无限制级到点系统中同轴放大器最多只能级联2到3个，否则无法保证视频传输质量，并且调整起来也很困难。
因此，在监控系统中使用同轴电缆时，为了保证有较般将传输距离范围限制在四、五百米左右。
另外，同轴电缆在监控系统中传输图象信号还存在着一些缺点：1）、同轴电缆本身受气候变化影响大，图象质量受到一定影响；2）、同轴电缆较粗，在密集监控应用时布线不太方便；3）、同轴电缆一般只能传视频信号，如果系统中需要同时传输控制数据、音频等信号时，则需要另外布线；4）、同轴电缆抗干扰能力有限，无法应用于强干扰环境；5）、同轴放大器还存在着调整困难的缺点。
2、双绞线双绞线的使用由来已久，在很多工业控制系统中和干扰较大的场所以及远距离传输中都使用了双绞线，我们今天广泛使用的局域网也是使用双绞以使用如此广泛，是因为它具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点。
双绞线对信号也存在着较大的衰减，视频信号如果直接在双衰减很大，所以视频信号在双绞线上要实现远距离传输，必须进行放大和补偿，双绞线视频传输设备就是完成这种功能。
加上一对双绞线视频收发设备后，1至2km。
双绞线和双绞线视频传输设备价格都很便宜，不但没有增加系统造价，反而在距离增加时其造价与同轴电缆相比下降了许多。
所以，监控系统中用有明显的优势：1）传输距离远、传输质量高。
由于在双绞线收发器中采用了先进的处理技术，极好地补偿了双绞线对视频信号幅度的衰减以及不同频率间的衰减差，保持和色彩以及实时性，在传输距离达到1km或更远时，图象信号基本无失真。
如果采用中继方式，传输距离会更远。
2）布线方便、线缆利用率高。
一对普通电话线就可以用来传送视频信号。
另外，楼宇大厦内广泛铺设的5类非屏蔽双绞线中任取一对就可以传送一路视频线，即使是重新布线，5类缆也比同轴缆容易。
此外，一根5类缆内有4对双绞线，如果使用一对线传送视频信号，另外的几对线还可以用来传输音频信号电源或其它信号，提高了线缆利用率，同时避免了各种信号单独布线带来的麻烦，减少了工程造价。
3）抗干扰能力强。
双绞线能有效抑制共模干扰，即使在强干扰环境下，双绞线也能传送极好的图象信号。
而且，使用一根缆内的几对双绞线分别传送不同不会发生干扰。
4）可靠性高、使用方便。
利用双绞线传输视频信号，在前端要接入专用发射机，在控制中心要接入专用接收机。
这种双绞线传输设备价格便宜，使用起来业知识，也无太多的操作，一次安装，长期稳定工作。
5）价格便宜，取材方便。
由于使用的是目前广泛使用的普通5类非屏蔽电缆或普通电话线，购买容易，而且价格也很便宜，给工程应用带来极大的方便。
3、光纤光纤和光端机应用在监控领域里主要是为了解决两个问题：一是传输距离，一是环境干扰。
双绞线和同轴电缆只能解决短距离、小范围内的监控图需要传输数公里甚至上百公里距离的图象信号则需要采用光纤传输方式。
另外，对一些超强干扰场所，为了不受环境干扰影响，也要采用光纤传输方式。
因宽宽、容量大、不受电磁干扰、受外界环境影响小等诸多优点，一根光纤就可以传送监控系统中需要的所有信号，传输距离可以达到上百公里。
光端机为监的传输和组网方式，信号质量好、稳定性高。
不过，使用光纤和光端机需要一定的专业知识和专用设备，这给工程施工和用户使用带来了一定的困难。
另外，对于短距离、小规模的监控系统来说，使用够经济。
二、技术性能分析1、同轴电缆在监控系统中，使用75Ω、-5的同轴电缆较为常见。
一般，这种同轴电缆的分布电容在50-60pF/m左右，再加上电缆的直流电阻，会使被传输试表明，频率为5MHz的信号在75Ω、-5的同轴电缆内传输100m时，将被衰减5dB左右，信号频率越高，受到的衰减越大。
图象信号是一种高频宽带信号，频率高端，当用同轴电缆传输彩色图象信号时，其亮度和色彩都会受到衰减，特别是随着传输距离增加图象的色彩会变淡甚至失真。
在实验室进行测试发现75Ω、-5的同轴电缆内传输200m左右时，其幅度和色彩已经有明显的衰减。
如果要传输更远距离，只有加入同轴视频放大器。
2、双绞线在用双绞线作为传输介质时，一般使用普遍使用的5类UTP电缆。
其特性阻抗在100Ω左右，分布电容约15pF/m，与同轴电缆不同，信号在双绞输，有了双绞线视频传输设备和双绞线配合使用，就可以保证在1.5Km的距离范围内都能高质量地传输视频信号。
在实验室使用专用仪器对双绞线传输图象行了测试，结果如下：测试仪器：Tektronix TSG-271 PAL 制信号发生器、Tektronix VN700A视频信号分析仪被测设备：武汉微创光电技术有限公司(027-8 10双绞线视频传输设备、5类UTP电缆（1）传输距离为300m时指标：DG≤1% ；DP≤1°；SNR≥65dB（2）传输距离为1200m时指标：DG≤2% ；DP≤2°纤光纤是远距离监控图象传输的必然选择，它能提供上百公里的传输距离，并且能提供很好的图象传输质量。
在实验室使用专用仪器对武汉微创光电技术有）WTOS-02 S4000非压缩数字视频传输设备的性能指标进行了测试，结果如下：DG≤1% ；DP≤1°；SNR≥70dB?三、经济性分析光纤传输是三最高的一种，现在单模光纤的价格一般在每纤每米2元左右，光端机的价格大约为每路图象2000元左右，再加上工程中的辅料比如光纤跳线、光法兰盘以及使得光纤监控网络的造价相对较高。
但是，光纤传输具有很多突出的优点，所以传输距离在二、三公里以上的监控网络中、一些环境干扰强的场所、以及对很高的监控场所大都还是选用光纤作为传输介质。
同轴电缆在一、二百米左右距离范围内使用较为广泛，在这种范围内使用同轴电缆不需要其他设备，使用基本能满足要求。
但是，当传输距离增加时，同轴电缆在性价比上和双绞线相比就处于劣式。
一般，75Ω、-5的同轴电缆市价在1.5元/m，同轴放大器价格类UTP电缆的价格0.8元/m，双绞线视频传输设备的价格为600元/套，下面就距离为300m和600m两种情况对同轴电缆和双绞线的传输成本作一些比较。
（控网络中有8个监控点，每个监控点距控制中心约300m左右。
使用同轴电缆时：1.5元/m×300m×8=3600元使用双绞线时：由于每四路图象可以共用一根5类UTP电缆，所以网络中只需2根5类UTP电缆。
0.8元/m×300m×2+600元/套×8=5280元（2）假定在某个监控网络中个监控点距控制中心约600m左右使用同轴电缆时：为保证图象质量，每路图象要加入一级放大器。
1.5元/m×600m×8+300元/台×8=9600元使用双绞线时：由于每四路图象可以共用一根5类UTP电缆，所以网络中只需2根5类UTP电缆。
0.8元/m×600m×2+600元/套×8=5760元从以上分析可以看出，随着传显示出双绞线传输在成本上的优势。
如果网络中还有控制信号等其它信号传输，双绞线传输的成本优势会更加明显。
另外，传输距离进一步加大时，比如达同轴电缆传输已经难以达到传输质量要求了，而双绞线则可以在传输1.5公里左右时仍能保证较好的图象质量。
?四、工程建议在实际工程中，选用何种传程的具体情况和工程预算来综合考虑。
对于传输距离超过2Km的监控网络，应该考虑选用光纤和光端机。
如果传输距离达到数公里或者几十公里，就只有在一些干扰很强的场合，比如受到工业干扰和电磁干扰的地方，为了保证图象质量，也建议使用光纤传输。
同轴电缆和双绞线的选用，则需要更多地分析和传输是一种新出现的技术，而同轴电缆的使用已经有很长的历史，所以更需要充分发掘双绞线传输的特点和优势，为工程设计和施工提供方便、节省造价。
百米至1.5公里左右时，双绞线无疑能发挥极好的性能和价格优势，对于二、三百米以内的监控网络，如果规模很小，使用同轴电缆是合理的，造价也是较工程也会有它的特殊性，即使距离很近，如果网络规模很大，比如有上百个的监控点，这时使用同轴电缆布线就会困难，而双绞线则可以使这一难题迎刃而境干扰较大，如果使用双绞线则可以有效抗干扰，保证图象传输质量。
另外，双绞线的布线方便性和灵活性使得楼宇大厦等一些短距离、密集型的监控网络代替同轴电缆，并且很好地融合到了综合布线工程中去。
