视频信号的双绞线传输与应用

监控传输方案引言在现代社会中，监控系统起着至关重要的作用。

无论是工商企业、政府机关、还是公共场所，都需要通过监控传输方案来保障安全。

监控传输方案是指将监控设备采集的视频信号通过特定的传输技术传送到监控中心或其他终端设备的方案。

本文将介绍四种常见的监控传输方案：有线传输、无线传输、网络传输和蓝牙传输。

1. 有线传输有线传输是指利用电缆将视频信号传输到监控中心或其他终端设备的方案。

常见的有线传输方式包括同轴电缆传输、双绞线传输和光纤传输。

1.1 同轴电缆传输同轴电缆传输是一种较为传统的有线传输方式，它通过一对同轴电缆将视频信号传输到监控中心。

同轴电缆传输的优点是传输距离远、抗干扰能力强，适用于大范围的监控系统。

然而，同轴电缆传输也存在一些缺点，如传输带宽受限、线路敷设不方便等。

1.2 双绞线传输双绞线传输是一种常见的有线传输方式，它通过一对双绞线将视频信号传输到监控中心。

双绞线传输的优点是成本低、线路敷设方便，适用于小范围的监控系统。

然而，双绞线传输的传输距离相对较短，且容易受到干扰。

1.3 光纤传输光纤传输是一种高带宽的有线传输方式，它通过光纤将视频信号传输到监控中心。

光纤传输的优点是传输距离远、抗干扰能力强，适用于大范围和高要求的监控系统。

然而，光纤传输的成本较高，线路敷设较为复杂。

2. 无线传输无线传输是指利用无线技术将视频信号传输到监控中心或其他终端设备的方案。

常见的无线传输方式包括Wi-Fi传输、蓝牙传输和4G传输。

2.1 Wi-Fi传输Wi-Fi传输是一种常见的无线传输方式，它利用无线局域网技术将视频信号传输到监控中心。

Wi-Fi传输的优点是传输距离较远、安装方便，适用于中小范围的监控系统。

然而，Wi-Fi传输也存在带宽受限、信号穿墙能力较差等问题。

2.2 蓝牙传输蓝牙传输是一种低功耗的无线传输方式，它通过蓝牙技术将视频信号传输到监控中心。

蓝牙传输的优点是传输距离较短、功耗低，适用于小范围的监控系统。

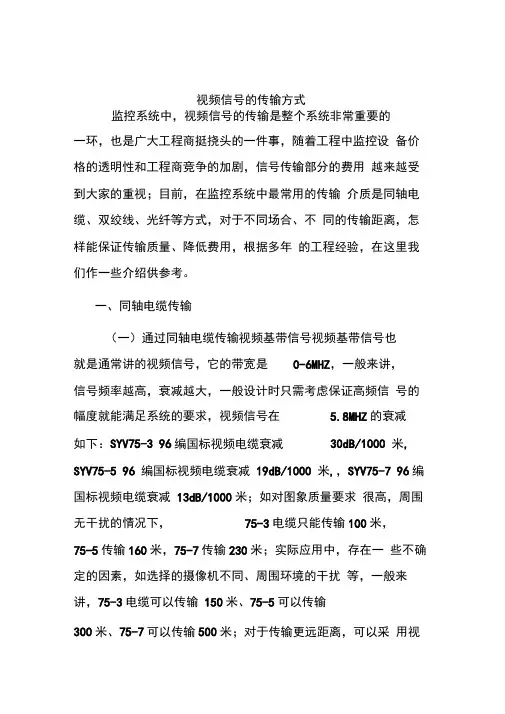

视频信号的传输方式监控系统中，视频信号的传输是整个系统非常重要的一环，也是广大工程商挺挠头的一件事，随着工程中监控设备价格的透明性和工程商竞争的加剧，信号传输部分的费用越来越受到大家的重视；目前，在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式，对于不同场合、不同的传输距离，怎样能保证传输质量、降低费用，根据多年的工程经验，在这里我们作一些介绍供参考。

一、同轴电缆传输（一）通过同轴电缆传输视频基带信号视频基带信号也就是通常讲的视频信号，它的带宽是0-6MHZ，一般来讲，信号频率越高，衰减越大，一般设计时只需考虑保证高频信号的幅度就能满足系统的要求，视频信号在5.8MHZ的衰减如下：SYV75-3 96编国标视频电缆衰减30dB/1000米, SYV75-5 96编国标视频电缆衰减19dB/1000米,，SYV75-7 96编国标视频电缆衰减13dB/1000米；如对图象质量要求很高，周围无干扰的情况下，75-3电缆只能传输100米，75-5传输160米，75-7传输230米；实际应用中，存在一些不确定的因素，如选择的摄像机不同、周围环境的干扰等，一般来讲，75-3电缆可以传输150米、75-5可以传输300米、75-7可以传输500米；对于传输更远距离，可以采用视频放大器（视频恢复器）等设备，对信号进行放大和补偿，可以传输2-3公里；另外，通过一根同轴电缆还可以实现视频信号和控制信号的共同传输，即同轴视控传输技术，下面简单介绍一下该技术：在监控系统中，需要传输的信号主要有两种，一个是图像信号，另一个是控制信号。

其中视频信号的流向是从前端的摄像机流向控制中心；而控制信号则是从控制中心流向前端的摄像机（包括镜头）、云台等受控对像；并且，流向前端的控制信号，一般又是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对像的。

同轴视控传输技术是利用一根视频电缆便可同时传输来自摄象机的视频信号以及对云台、镜头的控制功能，这种传输方式节省材料和成本、施工方便、维修简单化，在系统扩展和改造时更具灵活性；同轴视控实现方法有两类：一是采用频率分割，即把控制信号调制在与视频信号不同的频率范围内，然后同视频信号复合在一起传送，再在现场做解调将两者区分开；由于采用频率分割技术，为了完全分割两个不同的频率，需要使用带通滤波器、带通陷波器和低通滤波器、低通陷波器，这样就影响了视频信号的传输效果；由于需将控制信号调制在视频信号频率的上方，频率越高，衰减越大，这样传输距离受到限制；另外方法是采用双调制的方式，将视频信号和控制信号调制在不同的频率点，和有线电视的原理一样，再在前、后端解调。

双绞线视频传输器使用方案及接线图Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998双绞线视频传输器使用方案及接线图作者：NVT / 日期：2009-03-241.用非屏蔽双绞线中的几对双绞线同时传输视频信号和快速球的控制信号或硬盘录像机：双绞线视频传输器与"转换成同轴视频信号"型的P/T/Z控制器的连接方式：3.如果摄像机需要提供低压电源,用4对非屏蔽双绞线中的2对或几对来传输电源：4.装在电梯间的连接方式：路无源发送器接收多路接收集线器的连接：6.用机架式接收柜来安装设备：7.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NU-213PVD的直接方式：8.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NU-704J-PVD的直接方式：9.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NUT-716J-PVD的直接方式：10.基本DIY应用：11.一条网络线串联四路影像传输应用：只要运用双绞线视频传输器NUT-414V+双绞线视频传输器NUT-225V+双绞线视频传输器NUT-WR4500就可以非常容易的将四路影像运用一条网路线传输回监控端.12.四路影像&电源远程供电传输应用：13.云台设备应用：14.高速球型摄影机影像及控制讯号同步传输应用：专为高速球型摄影机设计，多功能远距传输，可用一条网络线传输影像、声音及两组控制讯号，传输距离更可高达公里4 对 CAT5 双绞线传输功能：第1对: 影像第2对: 声音第3对: 高速球型摄影机控制讯号第4对: 警报感应器控制讯号15.四路影像传输与四分割器或DVR之应用：四路影像在近端利用专用集线器汇转成一条网络线传输至监控端再还原输入,最适用于不同楼面或区间使用16.多路影像及与控制讯号同步传输应用：可运用于已有同轴配线，中段配线困难或距离较远时，可节省线材及施工配线成本双绞线视频传输器：适用于高速球型摄影机及一般摄影机搭配运用，利用一条网络线将影像及高速球型摄影机控制讯号传回监控端16路与DVR或影像多任务处理器(Multiplexer)应用：双绞线视频传输器：标准1U机架式，方便与DVR或多任务处理器搭配使用，利于机房管18.多路专业施工机柜管理应用：双绞线视频传输器：标准3U机柜式，可依施工需要灵活搭配主动或被动插卡式影像传输器使用，便于机房维护与管理，最多可管理48路19.影像分配器应用：20.影像讯号放大器应用：21.避雷器安装应用：。

双绞线的制作及应用双绞线是一种由两根绞合在一起的电缆，通常用于传输数据和信号。

它由绝缘导线和保护层组成，可以防止干扰和电磁波的干扰，提供更稳定和可靠的信号传输。

在这篇文章中，我们将讨论双绞线的制作和应用。

一、制作过程：1.材料准备：双绞线制作所需的材料包括绝缘导线、保护层、编织层和外层护套。

材料的选择和规格应根据具体的应用需求确定。

2.导线绞合：将两根导线绞合在一起。

这个步骤可以通过机械或手工完成。

机械绞合是更常见的方法，可以确保绞合的均匀和稳定。

3.绝缘处理：将绞合的导线覆盖上一层绝缘体，通常是用塑料材料制成。

这层绝缘体可以防止导线之间的短路和干扰。

4.保护层处理：绝缘处理后，可以在导线周围加一层保护层。

这层保护层通常是用金属或铝箔制成，可以提供更好的电磁屏蔽效果。

5.编织层处理：在保护层的基础上，可以在导线周围加一层编织层。

这层编织层通常用金属线制成，可以提供更好的抗干扰和抗干扰能力。

6.最后一步是在整个线缆的外面加上一层护套，以保护线缆免受外部环境的损坏。

二、应用领域：双绞线广泛应用于各种领域，以下是其中几个主要的应用领域。

1.计算机网络：双绞线在计算机网络中起着关键的作用。

它们可以用于传输数据和信号，支持高速互联和稳定的连接。

常见的网络标准如以太网、局域网和广域网都使用双绞线作为传输介质。

3.家庭娱乐系统：双绞线可以用于连接各种家庭娱乐设备，如电视、音响系统和游戏机等。

这样，用户可以在家中享受高品质的音频和视频体验。

4.监控系统：双绞线也广泛应用于安全监控系统。

它们可以用于连接摄像头、监视器和录像设备，传输视频信号。

双绞线在这种应用中具有较长的传输距离和较好的信号保真度。

5.工业自动化：双绞线在工业自动化领域的应用也越来越广泛。

它们可以用于连接各种传感器、控制器和执行器，实现设备间的信号传输和控制。

6.其他应用：双绞线还可以在音乐行业、电视广播行业、医疗设备和交通信号等领域得到应用。

综上所述，双绞线作为一种传输数据和信号的重要工具，在通信和电子领域具有广泛的应用。

为什么双绞线被广泛应用于网络通信？一、双绞线具有良好的抗干扰性能双绞线是由两根绝缘导线缠绕在一起构成，能够减少干扰信号对通信信号的影响。

双绞线的结构使其能够有效地抵抗电磁干扰和射频干扰，确保网络通信稳定可靠。

1.1 结构上的优势双绞线的结构决定了它具有优秀的抗干扰性能。

两根导线在绕组时互相交错，形成一种均匀的磁场对消，从而减少了外界电磁波对传输信号的影响。

1.2 技术上的优势双绞线的绝缘材料经过改良，能够有效隔离外界干扰，保证信号传输的清晰和稳定。

在网络通信中，高质量的双绞线能够降低误码率，提高数据传输的可靠性。

二、双绞线具有较低的成本相比于其他网络通信介质，双绞线的制造成本相对较低。

这使得双绞线成为网络通信领域广泛应用的首选材料之一。

2.1 成本优势双绞线的生产工艺相对简单，材料成本较低，可以大规模生产，从而降低了单位长度的成本。

在搭建大型网络通信基础设施时，使用双绞线可以有效控制成本，节约投资。

2.2 维护成本低双绞线的耐用性和稳定性较高，减少了网络维护和更换的频率，进一步降低了网络运营的总成本。

相比于其他高成本的通信介质，双绞线在长期使用中能够提供更加经济高效的解决方案。

三、双绞线适用范围广泛双绞线在不同场合的网络通信中都能发挥良好的作用，适用性强是其被广泛应用的重要原因之一。

3.1 商业应用在企业、机构等商业场所，双绞线能够满足高速数据传输的需求，支持多媒体、视频会议等大流量数据的传输，提高工作效率和信息传递的速度。

3.2 家庭网络在家庭网络环境中，双绞线可以连接多个终端设备，实现家庭网络覆盖，支持各类智能设备的互联互通。

双绞线的稳定性和可靠性可以满足家庭用户对网络连接质量的要求。

以上是双绞线被广泛应用于网络通信的几个主要原因。

双绞线的抗干扰性能、低成本和广泛适用性使其成为网络通信领域的主流选择，促进了信息社会的发展和进步。

在未来的网络建设和升级中，双绞线仍将发挥重要作用，为人们的生活和工作提供更加便捷、高效、稳定的网络通信服务。

监控系统中视频信号传输方式监控系统中，视频信号的传输是整个系统非常重要的一环，也是广大工程商挺挠头的一件事，随着工程中监控设备价格的透明性和工程商竞争的加剧，信号传输部分的费用越来越受到大家的重视;目前，在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式，对于不同场合、不同的传输距离，怎样能保证传输质量、降低费用，根据多年的工程经验，在这里我们作一些介绍供参考。

一、 同轴电缆传输 (一)通过同轴电缆传输视频基带信号 视频基带信号也就是通常讲的视频信号，它的带宽是0-6MHZ，一般来讲，信号频率越高，衰减越大，一般设计时只需考虑保证高频信号的幅度就能满足系统的要求，视频信号在5.8MHZ的衰减如下：SYV75-3 96编国标视频电缆衰减30dB/1000米, SYV75-5 96编国标视频电缆衰减19dB/1000米,，SYV75-7 96编国标视频电缆衰减13dB/1000米;如对图象质量要求很高，周围无干扰的情况下，75-3电缆只能传输100米，75-5传输160米，75-7传输230米;实际应用中，存在一些不确定的因素，如选择的摄像机不同、周围环境的干扰等，一般来讲，75-3电缆可以传输150米、75-5可以传输300米、75-7可以传输500米;对于传输更远距离，可以采用视频放大器(视频恢复器)等设备，对信号进行放大和补偿，可以传输2-3公里;另外，通过一根同轴电缆还 可以实现视频信号和控制信号的共同传输，即同轴视控传输技术，下面简单介绍一下该技术： 在监控系统中，需要传输的信号主要有两种，一个是图像信号，另一个是控制信号。

其中视频信号的流向是从前端的摄像机流向控制中心;而控制信号则是从控制中心流向前端的摄像机(包括镜头)、云台等受控对像;并且，流向前端的控制信号，一般又是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对像的。

同轴视控传输技术是利用一根视频电缆便可同时传输来自摄象机的视频信号以及对云台、镜头的控制功能，这种传输方式节省材料和成本、施工方便、维修简单化，在系统扩展和改造时更具灵活性;同轴视控实现方法有两类： 一是采用频率分割，即把控制信号调制在与视频信号不同的频率范围内，然后同视频信号复合在一起传送，再在现场做解调将两者区分开;由于采用频率分割技术，为了完全分割两个不同的频率，需要使用带通滤波器、带通陷波器和低通滤波器、低通陷波器，这样就影响了视频信号的传输效果;由于需将控制信号调制在视频信号频率的上方，频率越高，衰减越大，这样传输距离受到限制;另外方法是采用双调制的方式，将视频信号和控制信号调制在不同的频率点，和有线电视的原理一样，再在前、后端解调。

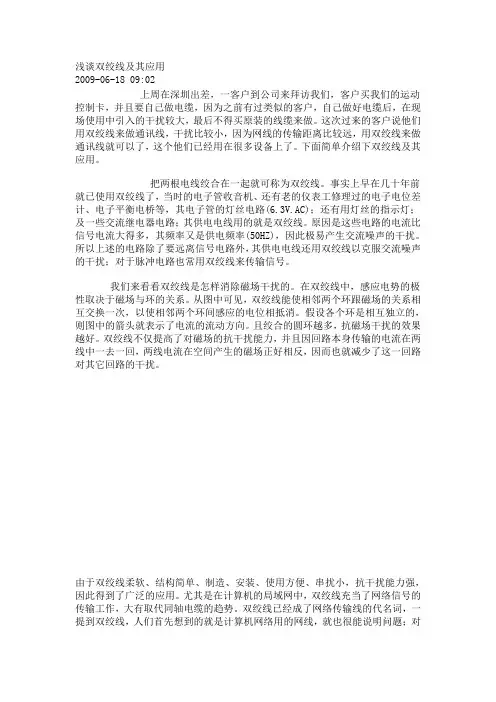

浅谈双绞线及其应用2009-06-18 09:02上周在深圳出差，一客户到公司来拜访我们，客户买我们的运动控制卡，并且要自己做电缆，因为之前有过类似的客户，自己做好电缆后，在现场使用中引入的干扰较大，最后不得买原装的线缆来做。

这次过来的客户说他们用双绞线来做通讯线，干扰比较小，因为网线的传输距离比较远，用双绞线来做通讯线就可以了，这个他们已经用在很多设备上了。

下面简单介绍下双绞线及其应用。

把两根电线绞合在一起就可称为双绞线。

事实上早在几十年前就已使用双绞线了，当时的电子管收音机、还有老的仪表工修理过的电子电位差计、电子平衡电桥等，其电子管的灯丝电路(6.3V.AC)；还有用灯丝的指示灯；及一些交流继电器电路；其供电电线用的就是双绞线。

原因是这些电路的电流比信号电流大得多，其频率又是供电频率(50HZ)，因此极易产生交流噪声的干扰。

所以上述的电路除了要远离信号电路外，其供电电线还用双绞线以克服交流噪声的干扰；对于脉冲电路也常用双绞线来传输信号。

我们来看看双绞线是怎样消除磁场干扰的。

在双绞线中，感应电势的极性取决于磁场与环的关系。

从图中可见，双绞线能使相邻两个环跟磁场的关系相互交换一次，以使相邻两个环间感应的电位相抵消。

假设各个环是相互独立的，则图中的箭头就表示了电流的流动方向。

且绞合的圆环越多，抗磁场干扰的效果越好。

双绞线不仅提高了对磁场的抗干扰能力，并且因回路本身传输的电流在两线中一去一回，两线电流在空间产生的磁场正好相反，因而也就减少了这一回路对其它回路的干扰。

由于双绞线柔软、结构简单、制造、安装、使用方便、串扰小，抗干扰能力强，因此得到了广泛的应用。

尤其是在计算机的局域网中，双绞线充当了网络信号的传输工作，大有取代同轴电缆的趋势。

双绞线已经成了网络传输线的代名词，一提到双绞线，人们首先想到的就是计算机网络用的网线，就也很能说明问题；对于网线的使用大家都很熟悉了，不再赘述。

近几年双绞线还在视频信号的传输中被应用，如电视监控系统中摄像头的信号传输就有人采用双绞线来传送，它就是利用了双绞线抗电磁干扰的特点。

双绞线的作用
双绞线是一种常用的电缆结构，由两根绝缘导线紧密绞合而成。

它主要用于传输数据或信号，具有以下几个作用：
1. 降低干扰：双绞线的两根绝缘导线紧密绞合，可以有效地减少干扰信号的产生和传输。

通过绞合，每根导线在传输过程中受到的外界干扰会相互抵消，从而提高信号的传输质量和稳定性。

2. 提高传输速率：双绞线通常用于网络通信中，能够支持高速数据传输。

通过绞合的结构，双绞线可以降低信号传输时的串扰和动态损耗，使信号传输更加稳定，从而实现更高的传输速率。

3. 增加传输距离：双绞线在信号传输时能够减少信号损耗，提高传输距离。

由于双绞线采用了绞合结构，有效地降低了导线之间的电磁干扰，减少了信号的衰减和失真。

因此，双绞线可以使信号在较长距离内传输而不受到过多的干扰和损耗。

4. 减少电磁辐射：双绞线由于绞合的结构，可以有效地减少电磁辐射对周围环境和其他设备造成的干扰。

这对于保持设备之间的电磁兼容性和避免电磁干扰非常重要。

综上所述，双绞线主要作用在于降低干扰、提高传输速率、增加传输距离和减少电磁辐射。

这使得双绞线在许多领域如计算机网络、电话通信、音视频传输等中得到广泛应用。

视频监控系统主要传输模式目前，视频监控系统常见的传输方式有双绞线传输、射频传输、光纤传输、微波传输和网络传输等方式。

（一）双绞线传输双绞线传输也称网线传输。

与非平衡的同轴电缆传输相反，它属于平衡传输，是采用差分放大补偿设备来弥补线路衰减，在视频双绞线两端加装转换设备进行视频信号传输的一种方式。

它可以使用普通超五类双绞线，每对双绞线可以传输一路视频信号，可以一线多用，从而提高了线缆的综合利用率：并且抗共模干扰能力强：使用专用的发射端和接收端设备，可以使有效传输距离达到1000~1500m。

双绞线是特性阻抗为100Ω的平衡传输方式，而绝大多数前端的摄像机和后端的视频设备都是单极性、75Ω匹配连接的。

采用双绞线传输时，必须在前后端进行“单-双”（平衡-不平衡）转换和电缆特性阻抗752-100D匹配转换，不能像同轴电缆那样在无交换设备的情况下直接传输视频信号。

双绞线视频传输设备和双绞线配合使用时，可在1.5km的距离范围内实现高质量的视频信号传输。

双绞线传输的布线及设备使用安装简单、系统造价较低、扩展较方便，具有较强的电源及地线抗干扰能力，中距离传输视频信号幅度的衰减及不同频率间的衰减差较小，线缆的有效利用率较高。

但在远距离传输时，高频信号的较大衰减会造成一定程度的色彩偏移，线缆强度较低，不能应用于野外布线。

（二）射频传输射频传输又叫宽频共缆传输，是用视频基带信号对几十到几百兆赫兹的高频载波调幅，形成一个8MHz射频调幅波带宽的“频道”。

将多路监控图像、伴音、控制及报警信号集成到“一根”同轴电缆中进行双向传输。

它采用高频信号，回避了大部分的中低频及变频干扰信号的波段，具有较强的抗干扰能力。

1.工作原理通过调制技术，它把不同载波的视频、音频及控制信号集成到“一根”同轴电缆进行双向传输，是个多系统、多信号集成的双向传输。

每路视音频信号大约占用8MHz的带宽，一根使用共缆技术的同轴电缆就可以较高质量地传输40~50路音视频信号。
