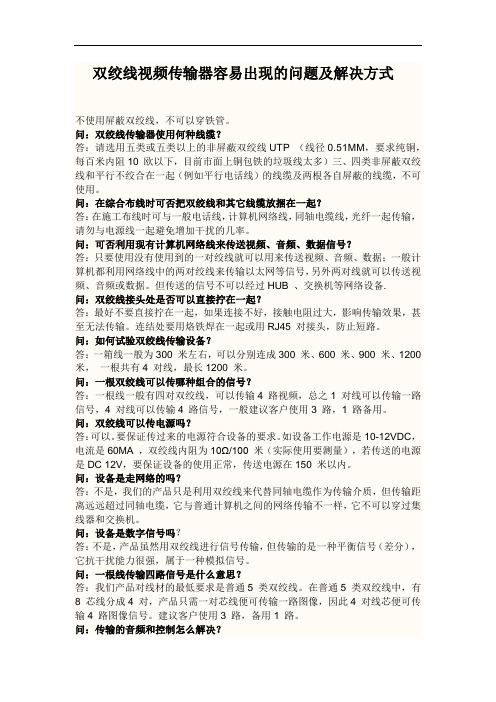

双绞线视频传输器容易出现的问题及解决方式

双绞线视频传输器容易出现的问题及解决方式

双绞线视频传输器容易出现的问题及解决方式不使用屏蔽双绞线，不可以穿铁管。

问：双绞线传输器使用何种线缆？答：请选用五类或五类以上的非屏蔽双绞线UTP （线径0.51MM，要求纯铜，每百米内阻10 欧以下，目前市面上铜包铁的垃圾线太多）三、四类非屏蔽双绞线和平行不绞合在一起（例如平行电话线）的线缆及两根各自屏蔽的线缆，不可使用。

问：在综合布线时可否把双绞线和其它线缆放捆在一起？答：在施工布线时可与一般电话线，计算机网络线，同轴电缆线，光纤一起传输，请勿与电源线一起避免增加干扰的几率。

问：可否利用现有计算机网络线来传送视频、音频、数据信号？答：只要使用没有使用到的一对绞线就可以用来传送视频、音频、数据；一般计算机都利用网络线中的两对绞线来传输以太网等信号，另外两对线就可以传送视频、音频或数据。

但传送的信号不可以经过HUB 、交换机等网络设备.问：双绞线接头处是否可以直接拧在一起？答：最好不要直接拧在一起，如果连接不好，接触电阻过大，影响传输效果，甚至无法传输。

连结处要用烙铁焊在一起或用RJ45 对接头，防止短路。

问：如何试验双绞线传输设备？答：一箱线一般为300 米左右，可以分别连成300 米、600 米、900 米、1200 米，一根共有4 对线，最长1200 米。

问：一根双绞线可以传哪种组合的信号？答：一根线一般有四对双绞线，可以传输4 路视频，总之1 对线可以传输一路信号，4 对线可以传输4 路信号，一般建议客户使用3 路，1 路备用。

问：双绞线可以传电源吗？答：可以。

要保证传过来的电源符合设备的要求。

如设备工作电源是10-12VDC，电流是60MA ，双绞线内阻为10Ω/100 米（实际使用要测量），若传送的电源是DC 12V，要保证设备的使用正常，传送电源在150 米以内。

问：设备是走网络的吗？答：不是，我们的产品只是利用双绞线来代替同轴电缆作为传输介质，但传输距离远远超过同轴电缆，它与普通计算机之间的网络传输不一样，它不可以穿过集线器和交换机。

单路双绞线视频电源数据传输器-双绞线视频电源传输器

单路双绞线视频电源数据传输器-双绞线视频电源传输器

单路双绞线视频电源数据传输器－双绞线视频电源传输器 迷你线 电源视频数据 RJ45水晶头HT9001VP-FMR HT9001PVD-M /F 产品概述HT9001PV 和HT9001PVD 分别为视频电源(PV)双绞线传输器视频电源数据(PVD)双绞线传输器，视频BALUN 电路采用高品质环形滤波匹配电感线圈，将视频信号(或音频信号)转换为适合于在普通五类非屏蔽双绞线上传输的差分平衡信号，抗共模干扰和传输效果好，可应用于视频监控、小区对讲、视频会议等场合。

HT9001系列采用紧凑型机壳设计，内置视频抗横纹滤波器及电源浪涌吸收保护电路及差模噪声滤波器，可有效改善同类小体积产品的视频信号受电源纹波噪声干扰现象，因此可确保同时在一条八芯五类双绞线上传输单路视频信号、+12V 至50V 直流（提供给摄像机和红外灯）或24V 交流信号（提供给球机）和RS232-485转换器的控制信号至解码器或半球机的数据接口，完成视频信号、直流（或交流）电源和数据的共缆传输。

此外，控制数据信号也可以与视频及电源共缆传输。

HT9001PV 可以将电源视频传输至450米较远距离。

HT9001PVD 可以将电源视频传输至300米较远距离。

视频电源和视频电源数据双绞线传输器产品简化了布线工程，节省了线材用量。

HT9001PV 和HT9001PVD 具有150mm 带迷你线BNC 公头、电源150mm 带线公母头－RJ45插座接口，可以同时传输一路视频信号、电源和数据至远端的摄像机和红外灯，最远距离可达350米（12V 至48V DC 供电）。

CE 认证证书下载 无源传输器CE 认证证书下载FCC 认证证书下载ROHS 认证证书下载 产品型号 ∙ HT9001PV-FR 100－550米双绞线视频电源发送器－迷你线/RJ45型POE 视频传输器∙ HT9001PV-MR 100－550米双绞线视频电源接收器－迷你线/RJ45型POE 视频传输器∙ HT9001PVD-F 100－350米双绞线视频电源数据发送器－迷你线/RJ45型POE 视频传输器∙ HT9001PVD-M 100－350米双绞线视频电源数据接收器－迷你线/RJ45型POE 视频传输器性能指标∙频率响应DC-8MHZ∙共模抑制比60dB∙阻抗：BNC公头，端口75Ω∙视频电源数据线：150mm迷你线∙电源供电：+12V至24V至36V交流（Rx接收端）∙50dB至65dB电源共模噪声干扰抑制@10KHz∙POE电源通道低频去耦及高频旁路滤波∙视频及电源通道瞬态浪涌抑制、吸收∙视频双绞线接线端：RJ45插座∙电源双绞线接线端：RJ45插座∙视频双绞线阻抗：100Ω∙防雷等级：1级∙防雷指标：6000V 1.2μS x 50 μS3000V 8μS x 20 μS接地端子接入大地∙工作温度：-10℃-70℃∙储藏温度：-30℃-70℃∙适用NTSC，PAL，SECAM，CCIR制式∙安装尺寸：45X25X23mm －HT9001VP_D-F（带150mmBNC公头视频-电源母头-数据线）45X25X23mm －HT9001VP_D-M（带150mmBNC公头视频-电源母头-数据线）∙机壳材料：PVC塑胶产品功能∙采用高品质环形滤波电感平衡传输，75－100欧姆阻抗匹配∙单根非屏蔽双绞线实时点对点平衡传输单路视频信号和电源∙优异的大于60dB-CMRR，较高的抗共模干扰抑制能力∙使用CAT5/5E或以上规格非屏蔽网线，成本低、布线灵活∙即插即用，无需任何操作系统限制，无需输件安装调试∙无需TCP/IP设置，无需防火墙、无安全漏洞隐患∙一对电源视频数据(PVD)收发器最远传输视频信号100－350米∙支持即插即用，支持热插拨、无需软件设置和维护∙体型小巧，人性化设计，可直接置于摄像机后或防护罩内∙内置瞬态、浪涌抑制、抗静电保护电路∙视频+POE电源(+12V或AC24V)+数据共缆传输∙PVC塑胶防水机壳，RJ45接口、结构紧凑、重量轻∙24X7X365 全天侯工作，性能稳定可靠工程应用示意图HT9001VP-FR HT9001VP-MR 电源视频传输器在CCTV闭路电视监控系统双绞线传输示意图HT9001VPD-F HT9001VPD-M 电源视频数据传输器在CCTV闭路电视监控系统双绞线传输示意图双绞线连接方法双绞线视频传输器采用业界标准的EIA/TIA-568B接线方法，其接线次序分别为：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕要求采用5类或超5类纯铜非屏蔽双绞线，接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。

远距离视频信号传输解决方案

远距离视频信号传输解决方案

在监控工程的设计和施工中，常常会遇到视频超过1000米甚至更远距离的传输和信号传输过程中遇到干扰源的问题。

由于模拟视频信号通过同轴电缆在中长距离的传输过程中存在着信号的衰减和失真现象，或者当同轴电缆遇到干扰源时(如交流电线、强电磁场等)都会造成图像模糊不清或条形干扰等现象。

传统解决传输距离过长的方法是在每隔300-500米左右加置一个信号放大器，这不仅大大增加了线路的建设成本，同时也增加了线路发生故障的几率。

对于遇到干扰源的问题则不好解决。

另一方面，在同方向存在多路视频线路和控制信号线路的布线工程施工中，多股同轴电缆加上控制信号电缆合在一起，给管道穿越和线路布放造成了比较大的困难。

由于同轴电缆自身的特性，当视频信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。

视频信号在同轴电缆内传输时不仅信号整体幅度受到衰减，而且各频率分量衰减量相差很大，特别是色彩部分衰减最大，因此同轴电缆只适合于传输距离300米以下的视频。

光纤是为了解决远距离的视频信号传输而使用的。

由于光纤整体传输系统价格太高，光纤铺设、连接需要专门设备，并且安装调试困难，故障难找，损坏不易维修等缺陷，对于3000米以内近距离视频传输而言，光纤并不是一个很好的选择。

寻求一种经济、传输质量高、传输距离远的解决方案十分必要。

对此情况讯维公司自主研发出双绞线视频传输器，可以将双绞线应用于监控传输系统中，很好地解决了上面的难题。

这种传输器，利用五类网络线缆代替同轴电缆，不仅解决了普通视频电缆存在的远距离传输信号严重失真和在复杂工业环境下的电磁干扰问题，而且大大节约了线路建设成本，施工和维护也变得十分简便，成为视频监控工程在解决中长距离传输问题上的一种最为经济实用的办法。

XW系列双绞线视频传输器：双绞线视频传输器（双绞线视频收发器）是利用五类网络线缆代替同轴电缆，不仅解决了安防和视频广告工程中普通视频电缆存在的远距离传输信号严重失真和在复杂工业环境下的电磁视频干扰问题，而且大大节约了线路建设成本，施工和维护也变得十分简便，成为视频监控工程在解决1-3公里中长距离传输问题上的一种最为经济实用的办法。

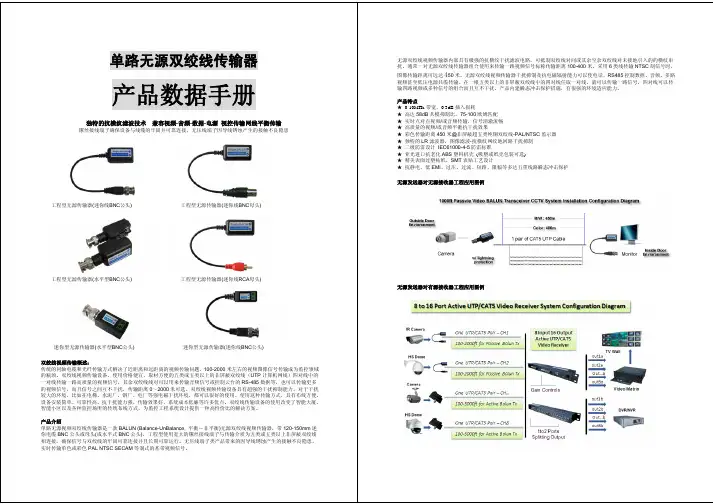

无源双绞线视频传输器

无源双绞线视频传输器

迷你型无源传输器(水平型BNC公头)
迷你型无源传输器(迷你线BNC公头)
双绞线视频传输概述： 传统的同轴电缆和光纤传输方式解决了近距离和远距离的视频传输问题，100-2000 米左右的视频图像信号传输成为监控领域 的瓶颈。双绞线视频传输设备，使用价格便宜、取材方便的五类或五类以上的非屏蔽双绞线（UTP 计算机网线）四对线中的 一对线传输一路高质量的视频信号，其余双绞线线对可以用来传输音频信号或控制云台的 RS-485 数据等，也可以传输更多 的视频信号，而且信号之间互不干扰，传输距离 0～2000 米可选。双绞线视频传输设备具有超强的干扰抑制能力，对于干扰 较大的环境，比如在电梯、水泥厂、钢厂、电厂等强电磁干扰环境，都可以很好的使用。使用这种传输方式，具有布线方便、 设备安装简单、可靠性高、抗干扰能力强、传输效果好、系统成本低廉等许多优点。双绞线传输设备的使用改变了智能大厦、 智能小区以及各种监控场所的传统布线方式，为监控工程系统设计提供一种高性价比的解决方案。 产品介绍 单路无源视频双绞线传输器是一款 BALUN (Balance-UnBalance, 平衡－非平衡)无源双绞线视频传输器，带 120-150mm 迷 你电缆 BNC 公头或母头(或水平式 BNC 公头)，工程型使用宽大的镙丝接线端子与传输介质为五类或五类以上非屏蔽双绞线 相连接，确保信号与双绞线的牢固可靠连接并且长期可靠运行，无压线端子类产品带来的因导线锈蚀产生的接触不良隐患， 实时传输单色或彩色 PAL NTSC SECAM 等制式的基带视频信号。
产品数据手册
独特的抗横纹滤波技术 兼容视频-音频-数据-电源 视控传输 网线平衡传输
镙丝接线端子确保设备与线缆的牢固并可靠连接，无压线端子因导线锈蚀产生的接触不良隐患
工程型无源传输器(迷你线BNC公头)

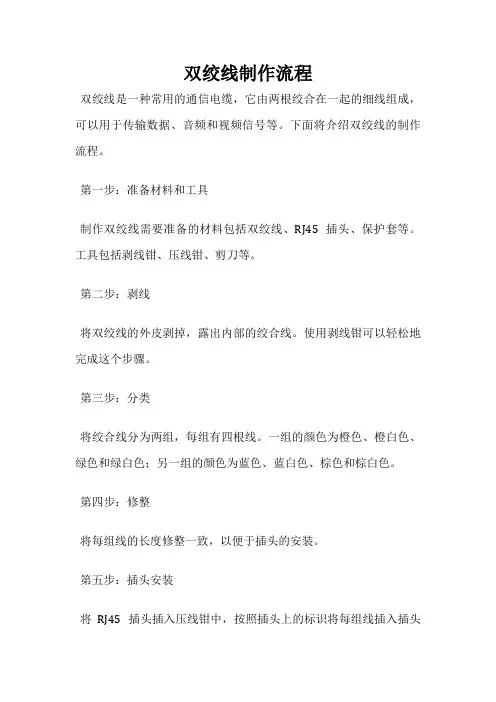

双绞线制作流程

双绞线制作流程

双绞线制作流程
双绞线是一种常用的通信电缆，它由两根绞合在一起的细线组成，可以用于传输数据、音频和视频信号等。

下面将介绍双绞线的制作流程。

第一步：准备材料和工具
制作双绞线需要准备的材料包括双绞线、RJ45插头、保护套等。

工具包括剥线钳、压线钳、剪刀等。

第二步：剥线
将双绞线的外皮剥掉，露出内部的绞合线。

使用剥线钳可以轻松地完成这个步骤。

第三步：分类
将绞合线分为两组，每组有四根线。

一组的颜色为橙色、橙白色、绿色和绿白色；另一组的颜色为蓝色、蓝白色、棕色和棕白色。

第四步：修整
将每组线的长度修整一致，以便于插头的安装。

第五步：插头安装
将RJ45插头插入压线钳中，按照插头上的标识将每组线插入插头
的对应位置。

使用压线钳将插头固定在线上。

第六步：保护套安装
将保护套套在插头上，保护插头和线的连接处。

第七步：测试
使用测试仪器对双绞线进行测试，确保连接正常。

以上就是双绞线的制作流程。

制作双绞线需要注意的是，每组线的颜色和位置都有固定的规定，必须按照规定进行连接。

同时，插头的安装和压线需要使用专业的工具，以确保连接的牢固和稳定。

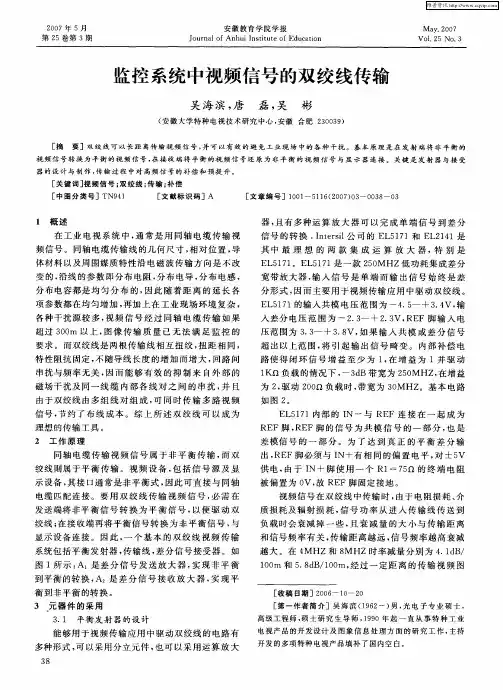

监控系统中视频信号的双绞线传输

监控系统中视频信号的双绞线传输

供电， 由于 Ｉ Ｎ＋脚 使 用 一 个 Ｒ１ ５ —７ １ ２的终 端 电 阻
被偏 置为 ０ 故 ＲＥ Ｖ， Ｆ脚 固定接地 。 视频信 号在 双绞 线 中传输 时 ， 由于 电 阻损耗 、 介 质损耗 及 辐射损 耗 ， 号 功率 从 进 入 传 输线 传 送 到 信 负载 时会 衰减 掉一 些 ， 衰减 量 的大 小 与传 输 距 离 且
体材 料 以及周 围媒质 特性 沿 电磁波 传输 方 向是 不 改 变 的 ， 线 的参数 即分 布 电阻 ， 布 电导 ， 布 电感 ， 沿 分 分 分 布电容 都是 均 匀分 布 的 ， 因此 随着 距 离 的 延 长 各
项参 数都 在均匀 增加 ， 再加 上在 工 业现 场环 境 复 杂 ， 各种 干扰 源较 多 ， 视频 信 号 经 过 同轴 电缆 传 输 如果 超过 ３ ０ 以 上 ， ０ｍ 图像 传 输 质 量 已无 法 满 足 监 控 的
其 中 最 理 想 的 两 款 集 成 运 算 放 大 器 ， 别 是 特
Ｅ ５ ７ 。Ｅ ５ ７ 是 一款 ２ ０ Ｌ １１ Ｌ １１ ５ ＭＨＺ低 功耗 集成 差分
宽带放 大 器 ， 入信 号 是单 端 而 输 出信 号始 终 是 差 输
分形式 ， 因而 主要用 于视 频传 输应 用 中驱动 双绞 线 。 Ｅ ５７ Ｌ １ １的输入 共模 电压 范 围为 一４ ５ ＋ ３ ４ 输 ．一 ． Ｖ，
同轴 电缆 传 输 视频 信 号 属 于非 平 衡 传 输 ， 双 而 绞线则 属于 平衡 传 输 。视 频 设 备 ， 括 信 号 源 及 显 包 示 设备 ， 其接 口通 常是非 平衡式 ， 因此 可直 接 与 同轴
电缆匹 配连 接 。要 用 双 绞线 传 输 视 频 信 号 ， 需 在 必

视频信号的双绞线基带传输技术

视频信号的双绞线基带传输技术
维普资讯
［ 摘
要］ 随 着综 合
输 特 性 ， 出 了 中短 距 离 提 ［ 关键 词 ］ 视 频 信 号
１ ．引言
视频信 号线缆传 输有 同轴 基带传输 、同轴射 频传输 、 光 纤调制传输 、 网络编解码 传输 以及双绞线 基带传输 等多种方
最小 。
（） 绞线对 视频 信 号传输 有较 大 的衰减 ， ３双 因此 ， 传输
时还要 考虑信 号放 大和补偿 。 双 绞线 对信号 的衰减 Ｂ是信号频率的函数
Ｂ２ ／ （Ｂ ＝、丁 ｄ）
式 中频 率 ｆ的 单 位 是 Ｍ ｚ Ｂ的单 位 是 ｄ 。 Ｈ， Ｂ
超 五类 双绞线 的衰减 与信 号频率关系见表 ２ 。
ＯＵＴ＋
ＶＳ ． ＶＳ＋
Ｆ ＢＮ
ＯＵＴ．
ＥＬ ７ｌ ５ｌ
图 ２ 双 绞线 传 输视 频 信 号 的基本 原 理
ＯＵＴ
Ｉ ＮＰ

（）匹配变压 器构成的近距 离传 输无源转换器 １
ＲＥ Ｆ
近距 离传输距 离在信号源 电平足 够大 的条件 下可 以用匹 配 变压 器 （ 图 ３ 作 为无源转 换器进 行“ 衡 一不平 衡 ” 如 ） 平 及 “ 单端 一双 端 ” 转换 ， 不进行信 号放大补偿 。
表 ２ 超 五 类双 绞 线的 特 性阻 抗 、 减 与信 号频 率 关 系 衰 频 率 （ ｚ 姗 ）
衰 减 最 大 值 （Ｂ ｌＯ ） ｄ ／ Ｏｍ
双绞线属 平衡传输线 ， 能有 效地 抑制共模 干扰 。 根据 电
磁学 原理 ，可 以近似 地认 为两条对 绞扭 的信 号线受 到 的外 界干扰信 号是 同相 、 等幅 的共模信 号 ， 由于 接 收端对 接收 的 两条线 的信 号作减法运 算， 因此干扰信 号就 被抵消 。只要双 绞线 的扭 距合理 ， 会抵抗 外界 的干扰 还会抑 制产 生干扰 ， 既 扭距 越小 ， 扭绞 得越 紧， 抗干扰 性 能就越好 。双 绞线 的各线 对 的扭距 设计 ， 不仅 可消 除外部干 扰 ， 同时可消 除线对 间的 串扰 。超 五类线各 线对 的扭距见 表 １ 。

双绞线视频传输器的制作.doc

双绞线视频传输器的制作.doc

双绞线视频传输器的制作以上特性曲线是用网络分析仪测得。

双绞线是超五类四对线，线径=0.43mm 。

我们介绍的是一种采用高速运算放大器处理视频的解决方案,它也是大多数产品采用的方案。

这种方案经过已经过工程验证，证明性能稳定可靠。

它与无源Balun配合使用，在600m传输距离内能达到彩色280TVLine 分辨率；与有源发送器配合,在900m距离的视频传输时，彩色分辨率达220TVLine。

以下是原理图。

图中以U2组成放大和均衡电路，U1为接口保护电路，U3和U4为电源稳压电路，U5为信号指示电路。

信号处理过程：通过双绞线传送的信号在UTP IN进入，R6和R7为匹配电阻。

信号直接到达U2运放的输入端Vin和Vinb。

R8与S1所连接的网络组成了反馈电路，它同时具有频率均衡的功能。

由于信号对不同距离的损耗不同，放大时所须的增益和频率补偿斜率也不同。

因此，设置了一个四位开关由于调节。

R9是输出匹配电阻，用于对负载进行匹配。

D3将视频信号整流后送到U5输入端。

如果放大器有视频信号输出，U5直接驱动发光二极管D5点亮。

D4用于输出接口钳位。

下面是双绞线接收器的PCB板图有源双绞线视频接收器的放大不是无止境的。

随着增益的提高，带宽会明显降低，高频部分无法完全按电缆的衰减特性提升。

如果与无源Balun配合，标准的视频信号通过1000米的传输，高频衰减已接近信噪比的最低允许值。

这时，也就达到传输距离的极限。

放大器在电路板设计好的情况下，制作十分简单。

没有任何烦琐的调试。

只要元件质量得到保证，焊接无误，通电即能正常工作。

元器件装配图如下：b、有源双绞线视频发送器我们上面提到，当信号衰减到低于视频信号允许的最低信噪比时，再用放大器处理已经失去任何意义。

为了进一步延长双绞线的传输距离，可采用在传输之前预先放大，使视频到达接收端时，信噪比符合处理要求。

对于视频预先放大的设备就是有源双绞线视频发送器。

发送器与接收器有所不同，它不需要太高的增益，但对输出电压的摆幅要求较高。

双绞线视频传输器

双绞线视频传输器

双绞线视频传输器系列介绍SJ-004（R）4路有源接收器产品说明:SJ-004（R）为4路有源双绞线视频接收机，标准19寸工程机箱。

每路视频独立六段增益调节；内置瞬变保护；视频信号指示；交流220伏供电。

适合多路双绞线视频接收的集中安装。

特点：四路有源接收器与无源系列产品配合传输彩色视频信号800米与SJ-02（T）系列有源发送器配合传输彩色信号1500米六段增益、亮度控制优异的抗干扰能力内置瞬变保护标准19寸机箱AC 220V供电视频信号指示技术参数：视频频率响应：DC-5MHz衰减：最大0.5dB共模/差模抑制：15KHz-5MHz 典型60dB阻抗BNC 同轴电缆：75Ω 接线柱双绞线：100Ω最大输入输出：4路电源AC 220V线路类型规格：24AWG或更粗3类以上阻抗：100Ω±20%DC环路阻抗：18Ω/100米差分电容：62pf/米（MAX）环境：温度：0 ~ +50℃湿度：0 ~ 95%抗瞬变能力：6000V 1.2μS x 50μS尺寸: 45 × 22 × 4.5cmSJ-008（R）8路有源接收器产品说明:SJ-008（R）为8路有源双绞线视频接收机，标准19寸工程机箱。

每路视频独立六段增益调节；内置瞬变保护；视频信号指示；交流220伏供电。

适合多路双绞线视频接收的集中安装。

特点：四路有源接收器与无源系列产品配合传输彩色视频信号800米与SJ-02（T）系列有源发送器配合传输彩色信号1500米六段增益、亮度控制优异的抗干扰能力内置瞬变保护标准19寸机箱AC 220V供电视频信号指示技术参数：视频频率响应：DC-5MHz衰减：最大0.5dB共模/差模抑制：15KHz-5MHz 典型60dB阻抗BNC 同轴电缆：75Ω 接线柱双绞线：100Ω最大输入输出：8路电源AC 220V线路类型规格：24AWG或更粗3类以上阻抗：100Ω±20%DC环路阻抗：18Ω/100米差分电容：62pf/米（MAX）环境：温度：0 ~ +50℃湿度：0 ~ 95%抗瞬变能力：6000V 1.2μS x 50μS尺寸:45 × 22 × 4.5cmSJ-016（R）16路有源接收器产品说明:SJ-016（R）为16路有源双绞线视频接收机，标准19寸工程机箱。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

双绞线视频传输器是近年发展起来的一项视频传输技术。

它充分利用了UTP（非屏蔽双绞线）传输线对电磁干扰不不敏感的特点。

在干扰复杂的环境中传输视频信号具有一定干扰抑制效果。

虽然这种传输方式到目前为止还处于激烈的争论之中。

但由于它具有结构简单，价格低廉和使用方便的特点，目前还是有许多工程商在不断的试探性使用。

双绞线视频传输器分为无源和有源两种规格。

无源方式只对信号进行了平衡-不平衡变换，不需要电源；有源方式对视频进行了放大和频率均衡处理，需要供电才能工作。

下面我们进行分别介绍：
1、无源双绞线视频传输器
无源双绞线视频传输器实际上是一个平衡-不平衡变换器，有人称其为巴伦（Balun,音译）。

由于通常视频设备的接口大多为不平衡方式，而双绞线是一种平衡传输线。

要达到信号传输的匹配，必须要进行信号转换。

使线路与设备之间信号达到最大效率的传输。

图1表示双绞线视频传输器的信号转换过程，摄象机的不平衡视频信号通过balun转换为平衡信号后通过双绞线传输，到达目的地后再通过Balun把平衡信号转为不平衡信号送到显示设备。

双绞线视频传输器的原理图见图2，电路十分简单。

balun实际是一个传输线变压器,实物如图4a。

它是在高导磁率的磁心上用0.15的漆包线双线并绕120匝而成，共有4个头。

起始两个头和结束两个头分别为两组。

这两组头可分别作为输入或输出接到2位螺丝接线端和BNC头的芯线和地端，线头不分极性。

见图3。

一般只要焊接无误。

电路即可正常工作。

在加上一个外壳，产品即可告成。

见图4b。

为了电路的稳定可靠，建议设计一个电路板，把Balun和接头焊在电路板上较好。

本电路的关键是Bulun 的磁芯要求极高，要求直流到6MHz都具有较好的响应，并具有超高导磁率。

本双绞线视频传输器由于是无源工作方式，不需要电源。

它对信号没有放大和补偿能力，因此，传输距离不远。

建议使用时采用导线直径大于0.5mm的超5类双绞线为好。

传输距离最好保持在300米以内。

连接好后如果发现没有图象，可把线头对调一下。
