双绞线视频传输电路

双绞线视频传输器常见故障及解决方法介绍1.图像质量差当双绞线视频传输器传输的视频图像出现模糊、抖动、花屏等问题时，往往是由于信号传输质量不佳导致的。

解决方法如下：-检查双绞线的接口，确保接触良好；-检查双绞线的长度，过长的双绞线会导致信号衰减，影响图像质量；-检查双绞线是否受到电磁干扰，如电源线、高压线等，需要将其与双绞线分开布线；-若以上方法无效，可以尝试更换更高质量的双绞线进行传输。

2.无信号传输当双绞线视频传输器无法传输信号时，可能是由于以下原因：-检查双绞线的接口，确保连接正确；-检查双绞线的连接是否牢固，确保插头没有松动；-检查视频输入设备和输出设备的连接，确保连接正确；-检查双绞线视频传输器的电源是否正常，确保供电稳定。

3.视频传输延迟当双绞线视频传输器的视频传输存在延迟问题时，可能是由于以下原因：-检查双绞线的长度，过长的双绞线会导致信号传输延迟；-检查视频输入设备和输出设备的设置，确保设置正确；-检查双绞线视频传输器的设置，确保设置正确；-若以上方法无效，可以尝试更换更高性能的双绞线视频传输器。

4.音频问题当双绞线视频传输器传输的音频存在杂音、失真等问题时，可能是由于以下原因：-检查音频输入设备和输出设备的连接，确保连接正确；-检查双绞线的接口，确保接触良好；-检查音频输入设备和输出设备的设置，确保设置正确；-若以上方法无效，可以尝试更换更高质量的双绞线进行传输。

5.其他问题除了以上常见的故障，双绞线视频传输器还可能遇到其他问题，如设备无法正常开机、设备的设置无法保存等。

对于这些问题，可以尝试以下解决方法：-检查双绞线视频传输器的电源是否正常；-尝试重新设置双绞线视频传输器的参数；总结：。

双绞线视频传输器常见故障及解决方法介绍双绞线视频传输器不仅解决了安防和视频广告工程中普通视频电缆存在的远距离传输信号严重失真和在复杂工业环境下的电磁视频干扰问题，而且大大节约了线路建设成本，施工和维护双绞线视频传输器不仅解决了安防和视频广告工程中普通视频电缆存在的远距离传输信号严重失真和在复杂工业环境下的电磁视频干扰问题，而且大大节约了线路建设成本，施工和维护也变得十分简便，成为视频监控工程在解决1-3公里中长距离传输问题上的一种最为经济实用的方法。

下面介绍一下双绞线视频传输器常见故障及解决方法。

双绞线视频传输器常见故障及解决方法介绍1.问：双绞线传输器使用何种线缆？答：请选用五类或五类以上的非屏蔽双绞线UTP 〔线径0.51MM，要求纯铜，每百米内阻10 欧以下，目前市面上铜包铁的垃圾线太多〕三、四类非屏蔽双绞线和平行不绞合在一起〔例如平行线〕的线缆及两根各自屏蔽的线缆，不可使用。

2.问：在综合布线时可否把双绞线和其它线缆放捆在一起？答：在施工布线时可与一般线，电脑网络线，同轴电缆线，光纤一起传输，请勿与电源线一起防止增加干扰的几率。

3.问：可否利用现有电脑网络线来传送视频、音频、数据信号？答：只要使用没有使用到的一对绞线就可以用来传送视频、音频、数据；一般电脑都利用网络线中的两对绞线来传输以太网等信号，另外两对线就可以传送视频、音频或数据。

但传送的信号不可以经过HUB 、交换机等网络设备。

5.问：双绞线接头处是否可以直接拧在一起？最好不要直接拧在一起，如果连接不好，接触电阻过大，影响传输效果，甚至无法传输。

连结处要用烙铁焊在一起或用RJ45 对接头，防止短路。

6.问：如何试验双绞线传输设备？一箱线一般为300 米左右，可以分别连成300 米、600 米、900 米、1200 米，一根共有4 对线，最长1200 米。

7.问：一根双绞线可以传哪种组合的信号？答：一根线一般有四对双绞线，可以传输4 路视频，总之1 对线可以传输一路信号，4 对线可以传输4 路信号，一般建议客户使用3 路，1 路备用。

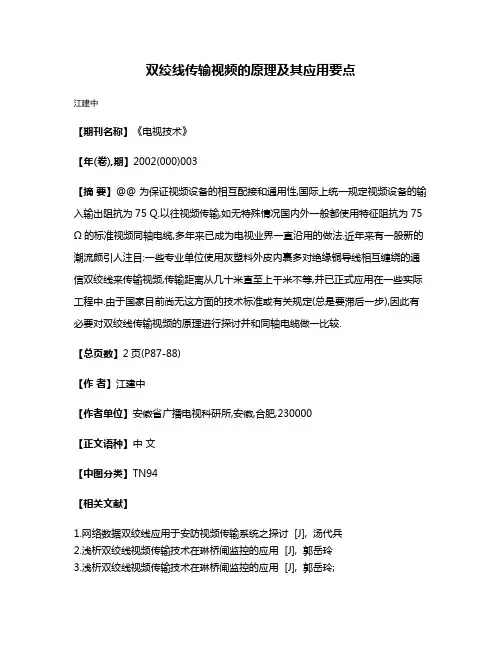

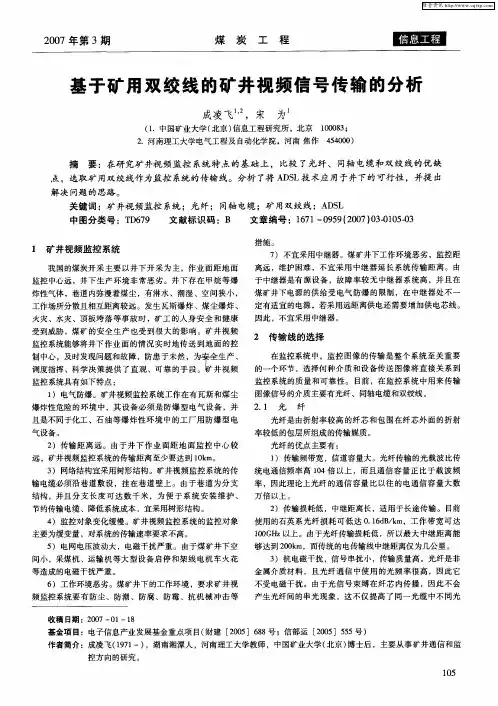

双绞线传输视频的原理及其应用要点
江建中
【期刊名称】《电视技术》
【年(卷),期】2002(000)003
【摘要】@@ 为保证视频设备的相互配接和通用性,国际上统一规定视频设备的输入输出阻抗为75 Q.以往视频传输,如无特殊情况国内外一般都使用特征阻抗为75 Ω的标准视频同轴电缆,多年来已成为电视业界一直沿用的做法.近年来有一股新的潮流颇引人注目:一些专业单位使用灰塑料外皮内裹多对绝缘铜导线相互缠绕的通信双绞线来传输视频,传输距离从几十米直至上千米不等,并已正式应用在一些实际工程中.由于国家目前尚无这方面的技术标准或有关规定(总是要滞后一步),因此有必要对双绞线传输视频的原理进行探讨并和同轴电缆做一比较.
【总页数】2页(P87-88)
【作者】江建中
【作者单位】安徽省广播电视科研所,安徽,合肥,230000
【正文语种】中文
【中图分类】TN94
【相关文献】
1.网络数据双绞线应用于安防视频传输系统之探讨 [J], 汤代兵
2.浅析双绞线视频传输技术在琳桥闸监控的应用 [J], 郭岳玲
3.浅析双绞线视频传输技术在琳桥闸监控的应用 [J], 郭岳玲;
4.浅谈双绞线传输视频在矿区铁路监控系统中的应用优势 [J], 刘传学
5.非屏蔽双绞线传输视频补偿放大器设计研究 [J], 刘骏;柴霖;李贵勇
因版权原因，仅展示原文概要，查看原文内容请购买。

双绞线抗干扰及抗串扰原理一、双绞线传输原理监控领域中视频信号传输可分为非平衡式和平衡式两种传输方式。

同轴电缆属于非平衡传输线，采用一线一地的方式传输，双绞线采用两线不接地的方式传输，属于平衡传输线。

要用双绞线传输视频信号，必须在发送端将非平衡信号转换为平衡信号，在接收端再将平衡信号转换为非平衡信号。

一个基本的双绞线视频传输系统如图１所示。

图中的A1是差分信号发送放大器，完成非平衡到平衡的转换，A2是差分信号接收放大器，完成平衡到非平衡的转换。

图1二、双绞线（超五类双绞线）消除干扰的原理在双绞线中，干扰主要来自以下两方面：第一，外部干扰。

第二，同一电缆内部对线之间的相互串扰。

下面，我们对双绞线消除干扰的原理进行分析。

1、双绞线对外部干扰的抑制干扰信号对平行线的干扰，见图2。

Us为干扰信号源，干扰电流Is在双线的两条导线L1、L2上产生的干扰电流分别是I1和I2。

由于L1距离干扰源较近，因此，I1>I2，I=I1―I2≠0，有干扰电流存在。

图2干扰信号对扭绞双线回路的干扰，见图3。

与图2不同的是，双线回路在中点位置进行了一次扭绞。

在L1上存在干扰电流I11和I12，在L2上存在干扰电流I21和I22, 干扰电流I=I21+I22-I11-I12，由于两段线路的条件相同，所以，总干扰电流I=0。

所以只要设置合理的绞距，就能达到消除干扰的目的。

图32、同一电缆内部各线对之间的串扰2.1 两个未绞双线回路间的串扰，见图4。

其中Ue为主串回路，Us为被串回路。

导线L1上的电流I1在被串回路L3和L4中产生感应电流I31和I41 ,I41>I31，在被串回路中形成串扰电流I11=I41-I31，同样，导线L2上的电流I2在被串回路L3和L4中产生感应电流I32和I42，I42>I32，在被串回路中形成串扰电流I12=I32-I42，总干扰电流I=I11+I12，由于L1与L3、L4的距离比L2较近，I=I11+I12>0，在回路Us中形成干扰。

双绞线视频传输器使用方案及接线图Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998双绞线视频传输器使用方案及接线图作者：NVT / 日期：2009-03-241.用非屏蔽双绞线中的几对双绞线同时传输视频信号和快速球的控制信号或硬盘录像机：双绞线视频传输器与"转换成同轴视频信号"型的P/T/Z控制器的连接方式：3.如果摄像机需要提供低压电源,用4对非屏蔽双绞线中的2对或几对来传输电源：4.装在电梯间的连接方式：路无源发送器接收多路接收集线器的连接：6.用机架式接收柜来安装设备：7.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NU-213PVD的直接方式：8.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NU-704J-PVD的直接方式：9.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NUT-716J-PVD的直接方式：10.基本DIY应用：11.一条网络线串联四路影像传输应用：只要运用双绞线视频传输器NUT-414V+双绞线视频传输器NUT-225V+双绞线视频传输器NUT-WR4500就可以非常容易的将四路影像运用一条网路线传输回监控端.12.四路影像&电源远程供电传输应用：13.云台设备应用：14.高速球型摄影机影像及控制讯号同步传输应用：专为高速球型摄影机设计，多功能远距传输，可用一条网络线传输影像、声音及两组控制讯号，传输距离更可高达公里4 对 CAT5 双绞线传输功能：第1对: 影像第2对: 声音第3对: 高速球型摄影机控制讯号第4对: 警报感应器控制讯号15.四路影像传输与四分割器或DVR之应用：四路影像在近端利用专用集线器汇转成一条网络线传输至监控端再还原输入,最适用于不同楼面或区间使用16.多路影像及与控制讯号同步传输应用：可运用于已有同轴配线，中段配线困难或距离较远时，可节省线材及施工配线成本双绞线视频传输器：适用于高速球型摄影机及一般摄影机搭配运用，利用一条网络线将影像及高速球型摄影机控制讯号传回监控端16路与DVR或影像多任务处理器(Multiplexer)应用：双绞线视频传输器：标准1U机架式，方便与DVR或多任务处理器搭配使用，利于机房管18.多路专业施工机柜管理应用：双绞线视频传输器：标准3U机柜式，可依施工需要灵活搭配主动或被动插卡式影像传输器使用，便于机房维护与管理，最多可管理48路19.影像分配器应用：20.影像讯号放大器应用：21.避雷器安装应用：。

1200ap双绞线视频传输器使用说明
1200ap是我司最近开发的一款双绞线视频传输器，具有性能稳定、可靠性高等优点。

传输距离为700到1500米，均可得到优质传输图像
一、系统安装
1200ap双绞线视频传输器具有接线简单、方面使用的特点
1、将发射器的bnc端子与摄像机相连
2、将摄像机供电电源中间破皮接入ac/dc12v端口，为双绞线视频传输器发射器供电
3、将一对双绞线接入tp+与tp-，与监控机房相连
4、接收器在监控机房使用，将发射器接回的一对引线连接到接收器的tp+与tp-，接收器的
tp+对应发射器的tp+，接收器的tp-对应发射器的tp-，连接可靠锁紧接口螺丝即可
5、选一只12v电源，将电源接入ac/dc12v端口，为双绞线视频传输器接收器供电
6、将接收器bnc端子与硬盘录像机或者监视器相连
二、系统调试
1、将发射器拨码开关全部打下，off位置
2、调整接收器增益电位器（蓝色）使图像清晰
3、根据不同距离调整拨码开关，从第4位开始到第1位，使图像色彩以及清晰度符合工程
要求
4、如达到极限距离或者线材质量带来的图像色彩暗淡，可调整发射器拨码开关，补偿彩色
三、系统结构图
*电源部分正负，接上即可
*内置防雷，非野外形防雷
*不得使用屏蔽双绞线。

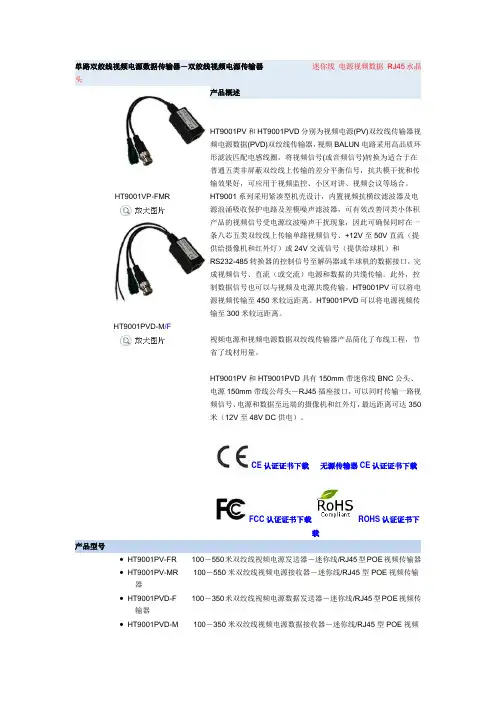

单路双绞线视频电源数据传输器－双绞线视频电源传输器 迷你线 电源视频数据 RJ45水晶头HT9001VP-FMR HT9001PVD-M /F 产品概述HT9001PV 和HT9001PVD 分别为视频电源(PV)双绞线传输器视频电源数据(PVD)双绞线传输器，视频BALUN 电路采用高品质环形滤波匹配电感线圈，将视频信号(或音频信号)转换为适合于在普通五类非屏蔽双绞线上传输的差分平衡信号，抗共模干扰和传输效果好，可应用于视频监控、小区对讲、视频会议等场合。

HT9001系列采用紧凑型机壳设计，内置视频抗横纹滤波器及电源浪涌吸收保护电路及差模噪声滤波器，可有效改善同类小体积产品的视频信号受电源纹波噪声干扰现象，因此可确保同时在一条八芯五类双绞线上传输单路视频信号、+12V 至50V 直流（提供给摄像机和红外灯）或24V 交流信号（提供给球机）和RS232-485转换器的控制信号至解码器或半球机的数据接口，完成视频信号、直流（或交流）电源和数据的共缆传输。

此外，控制数据信号也可以与视频及电源共缆传输。

HT9001PV 可以将电源视频传输至450米较远距离。

HT9001PVD 可以将电源视频传输至300米较远距离。

视频电源和视频电源数据双绞线传输器产品简化了布线工程，节省了线材用量。

HT9001PV 和HT9001PVD 具有150mm 带迷你线BNC 公头、电源150mm 带线公母头－RJ45插座接口，可以同时传输一路视频信号、电源和数据至远端的摄像机和红外灯，最远距离可达350米（12V 至48V DC 供电）。

CE 认证证书下载 无源传输器CE 认证证书下载FCC 认证证书下载ROHS 认证证书下载 产品型号 ∙ HT9001PV-FR 100－550米双绞线视频电源发送器－迷你线/RJ45型POE 视频传输器∙ HT9001PV-MR 100－550米双绞线视频电源接收器－迷你线/RJ45型POE 视频传输器∙ HT9001PVD-F 100－350米双绞线视频电源数据发送器－迷你线/RJ45型POE 视频传输器∙ HT9001PVD-M 100－350米双绞线视频电源数据接收器－迷你线/RJ45型POE 视频传输器性能指标∙频率响应DC-8MHZ∙共模抑制比60dB∙阻抗：BNC公头，端口75Ω∙视频电源数据线：150mm迷你线∙电源供电：+12V至24V至36V交流（Rx接收端）∙50dB至65dB电源共模噪声干扰抑制@10KHz∙POE电源通道低频去耦及高频旁路滤波∙视频及电源通道瞬态浪涌抑制、吸收∙视频双绞线接线端：RJ45插座∙电源双绞线接线端：RJ45插座∙视频双绞线阻抗：100Ω∙防雷等级：1级∙防雷指标：6000V 1.2μS x 50 μS3000V 8μS x 20 μS接地端子接入大地∙工作温度：-10℃-70℃∙储藏温度：-30℃-70℃∙适用NTSC，PAL，SECAM，CCIR制式∙安装尺寸：45X25X23mm －HT9001VP_D-F（带150mmBNC公头视频-电源母头-数据线）45X25X23mm －HT9001VP_D-M（带150mmBNC公头视频-电源母头-数据线）∙机壳材料：PVC塑胶产品功能∙采用高品质环形滤波电感平衡传输，75－100欧姆阻抗匹配∙单根非屏蔽双绞线实时点对点平衡传输单路视频信号和电源∙优异的大于60dB-CMRR，较高的抗共模干扰抑制能力∙使用CAT5/5E或以上规格非屏蔽网线，成本低、布线灵活∙即插即用，无需任何操作系统限制，无需输件安装调试∙无需TCP/IP设置，无需防火墙、无安全漏洞隐患∙一对电源视频数据(PVD)收发器最远传输视频信号100－350米∙支持即插即用，支持热插拨、无需软件设置和维护∙体型小巧，人性化设计，可直接置于摄像机后或防护罩内∙内置瞬态、浪涌抑制、抗静电保护电路∙视频+POE电源(+12V或AC24V)+数据共缆传输∙PVC塑胶防水机壳，RJ45接口、结构紧凑、重量轻∙24X7X365 全天侯工作，性能稳定可靠工程应用示意图HT9001VP-FR HT9001VP-MR 电源视频传输器在CCTV闭路电视监控系统双绞线传输示意图HT9001VPD-F HT9001VPD-M 电源视频数据传输器在CCTV闭路电视监控系统双绞线传输示意图双绞线连接方法双绞线视频传输器采用业界标准的EIA/TIA-568B接线方法，其接线次序分别为：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕要求采用5类或超5类纯铜非屏蔽双绞线，接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。

视频监控系统主要传输模式目前，视频监控系统常见的传输方式有双绞线传输、射频传输、光纤传输、微波传输和网络传输等方式。

（一）双绞线传输双绞线传输也称网线传输。

与非平衡的同轴电缆传输相反，它属于平衡传输，是采用差分放大补偿设备来弥补线路衰减，在视频双绞线两端加装转换设备进行视频信号传输的一种方式。

它可以使用普通超五类双绞线，每对双绞线可以传输一路视频信号，可以一线多用，从而提高了线缆的综合利用率：并且抗共模干扰能力强：使用专用的发射端和接收端设备，可以使有效传输距离达到1000~1500m。

双绞线是特性阻抗为100Ω的平衡传输方式，而绝大多数前端的摄像机和后端的视频设备都是单极性、75Ω匹配连接的。

采用双绞线传输时，必须在前后端进行“单-双”（平衡-不平衡）转换和电缆特性阻抗752-100D匹配转换，不能像同轴电缆那样在无交换设备的情况下直接传输视频信号。

双绞线视频传输设备和双绞线配合使用时，可在1.5km的距离范围内实现高质量的视频信号传输。

双绞线传输的布线及设备使用安装简单、系统造价较低、扩展较方便，具有较强的电源及地线抗干扰能力，中距离传输视频信号幅度的衰减及不同频率间的衰减差较小，线缆的有效利用率较高。

但在远距离传输时，高频信号的较大衰减会造成一定程度的色彩偏移，线缆强度较低，不能应用于野外布线。

（二）射频传输射频传输又叫宽频共缆传输，是用视频基带信号对几十到几百兆赫兹的高频载波调幅，形成一个8MHz射频调幅波带宽的“频道”。

将多路监控图像、伴音、控制及报警信号集成到“一根”同轴电缆中进行双向传输。

它采用高频信号，回避了大部分的中低频及变频干扰信号的波段，具有较强的抗干扰能力。

1.工作原理通过调制技术，它把不同载波的视频、音频及控制信号集成到“一根”同轴电缆进行双向传输，是个多系统、多信号集成的双向传输。

每路视音频信号大约占用8MHz的带宽，一根使用共缆技术的同轴电缆就可以较高质量地传输40~50路音视频信号。
