双绞线视频传输器使用方案及接线图Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998双绞线视频传输器使用方案及接线图作者：NVT / 日期：2009-03-241.用非屏蔽双绞线中的几对双绞线同时传输视频信号和快速球的控制信号或硬盘录像机：双绞线视频传输器与"转换成同轴视频信号"型的P/T/Z控制器的连接方式：3.如果摄像机需要提供低压电源,用4对非屏蔽双绞线中的2对或几对来传输电源：4.装在电梯间的连接方式：路无源发送器接收多路接收集线器的连接：6.用机架式接收柜来安装设备：7.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NU-213PVD的直接方式：8.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NU-704J-PVD的直接方式：9.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NUT-716J-PVD的直接方式：10.基本DIY应用：11.一条网络线串联四路影像传输应用：只要运用双绞线视频传输器NUT-414V+双绞线视频传输器NUT-225V+双绞线视频传输器NUT-WR4500就可以非常容易的将四路影像运用一条网路线传输回监控端.12.四路影像&电源远程供电传输应用：13.云台设备应用：14.高速球型摄影机影像及控制讯号同步传输应用：专为高速球型摄影机设计，多功能远距传输，可用一条网络线传输影像、声音及两组控制讯号，传输距离更可高达公里4 对 CAT5 双绞线传输功能：第1对: 影像第2对: 声音第3对: 高速球型摄影机控制讯号第4对: 警报感应器控制讯号15.四路影像传输与四分割器或DVR之应用：四路影像在近端利用专用集线器汇转成一条网络线传输至监控端再还原输入,最适用于不同楼面或区间使用16.多路影像及与控制讯号同步传输应用：可运用于已有同轴配线，中段配线困难或距离较远时，可节省线材及施工配线成本双绞线视频传输器：适用于高速球型摄影机及一般摄影机搭配运用，利用一条网络线将影像及高速球型摄影机控制讯号传回监控端16路与DVR或影像多任务处理器(Multiplexer)应用：双绞线视频传输器：标准1U机架式，方便与DVR或多任务处理器搭配使用，利于机房管18.多路专业施工机柜管理应用：双绞线视频传输器：标准3U机柜式，可依施工需要灵活搭配主动或被动插卡式影像传输器使用，便于机房维护与管理，最多可管理48路19.影像分配器应用：20.影像讯号放大器应用：21.避雷器安装应用：。

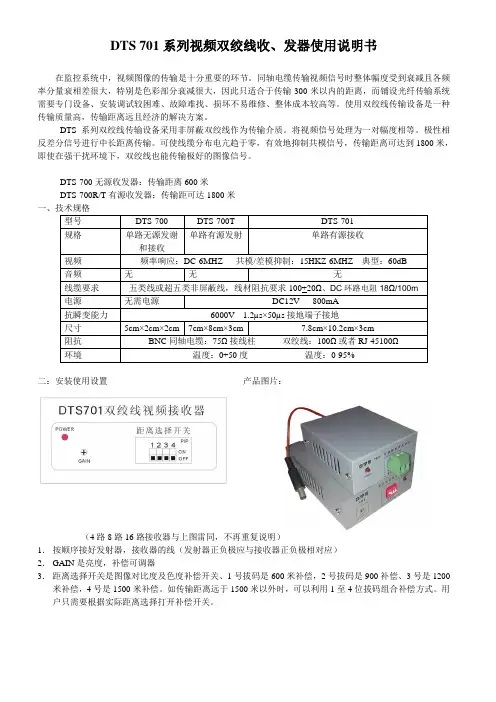

DTS 701系列视频双绞线收、发器使用说明书
在监控系统中，视频图像的传输是十分重要的环节。
同轴电缆传输视频信号时整体幅度受到衰减且各频率分量衰相差很大，特别是色彩部分衰减很大，因此只适合于传输300米以内的距离，而铺设光纤传输系统需要专门设备、安装调试较困难、故障难找、损坏不易维修、整体成本较高等。
使用双绞线传输设备是一种传输质量高，传输距离远且经济的解决方案。
DTS系列双绞线传输设备采用非屏蔽双绞线作为传输介质。
将视频信号处理为一对幅度相等。
极性相反差分信号进行中长距离传输。
可使线缆分布电亢趋于零，有效地抑制共模信号，传输距离可达到1800米，即使在强干扰环境下，双绞线也能传输极好的图像信号。
DTS-700无源收发器：传输距离600米
DTS-700R/T有源收发器：传输距可达1800米
二：安装使用设置产品图片：
（4路8路16路接收器与上图雷同，不再重复说明）
1．按顺序接好发射器，接收器的线（发射器正负极应与接收器正负极相对应）
2．GAIN是亮度，补偿可调器
3．距离选择开关是图像对比度及色度补偿开关、1号拔码是600米补偿，2号拔码是900补偿、3号是1200米补偿，4号是1500米补偿。
如传输距离远于1500米以外时，可以利用1至4位拔码组合补偿方式。
用户只需要根据实际距离选择打开补偿开关。
双绞线平衡传输器使用说明书VBT视频平衡传输器使用说明书高新技术企业合肥金星机电科技发展有限公司目录一、产品介绍： (2)二、安装说明 (3)三、调整： (4)四、常见故障及处理方法： (5)一、产品介绍：GS-VBT－S－R系列视频平衡传输器通过专用数字视频电缆或超五类双绞线连接传输视频信号，从而代替了同轴电缆传输，是针对1.2Km距离内视频监控应用专门设计的。
该产品以美国最新高科技专用芯片为核心，通过采用先进技术已经能够在双绞线上传输高质量图像信号，在专用数字视频电缆上传输距离可达1200m。
如果需要增加传输距离，可以采用增加中继站，使距离最远可达到2.4Km或更远。
由于平衡信号传输方式一般要优于传统同轴电缆传输方式，视频平衡传输器通过数字视频电缆传输1.2Km后图像质量与0Km视频同轴电缆传输视频信号（采用示波器测量）对比，基本无失真（加权信噪比≥60db，25帧/秒实时传输）。
由于双绞线传输平衡信号，电磁干扰相互抵消，能够有效抑制共模干扰，即使在强干扰的环境下也能传输极好的图像，具有传输距离远、布线容易、价格低廉等特点。
VBT视频平衡传输器由发射器和接收机两部分组成。
发射器型号为VBT－S01,电源输入分交流220V、24V和直流12V三种；接收机型号有VBT－R01（单路）、R04（四路）、R08（八路）、R16（十六路）。
该系统适用于智能楼宇、写字楼、宾馆、仓库、医院、工矿企业厂房及厂区，尤其是工频干扰十分严重的场合。
另外，可配套发电厂、水泥厂常温及高温工业电视监控系统。
技术规格：1、视频：信号制式PLA NTSC SECAM兼容输入电平1Vpp BNC插头输入/输出阻抗75Ω平衡端100Ω视频带宽 DC-6MHZ加权信噪比60db微分增益≤1％微分相位≤2％2、电源：发射器输入电源220V/24交流（带双9V变压器）或12V直流输入接收机220V交流3、工作温度：－20℃～50℃4、专用数字视频电缆规格：HSYY-4×2×0.5视频数字电缆线缆阻抗100Ω直流电阻 180Ω/1KM AWG24分布电容＜5.8PF/m禁止直接使用屏蔽双绞线二、安装说明：GS-VBT－S01及VBT-R01、R04、R08、R16为双绞线平衡传输器的发射及接收部分。
1200ap双绞线视频传输器使用说明
1200ap是我司最近开发的一款双绞线视频传输器，具有性能稳定、可靠性高等优点。
传输距离为700到1500米，均可得到优质传输图像
一、系统安装
1200ap双绞线视频传输器具有接线简单、方面使用的特点
1、将发射器的bnc端子与摄像机相连
2、将摄像机供电电源中间破皮接入ac/dc12v端口，为双绞线视频传输器发射器供电
3、将一对双绞线接入tp+与tp-，与监控机房相连
4、接收器在监控机房使用，将发射器接回的一对引线连接到接收器的tp+与tp-，接收器的
tp+对应发射器的tp+，接收器的tp-对应发射器的tp-，连接可靠锁紧接口螺丝即可
5、选一只12v电源，将电源接入ac/dc12v端口，为双绞线视频传输器接收器供电
6、将接收器bnc端子与硬盘录像机或者监视器相连
二、系统调试
1、将发射器拨码开关全部打下，off位置
2、调整接收器增益电位器（蓝色）使图像清晰
3、根据不同距离调整拨码开关，从第4位开始到第1位，使图像色彩以及清晰度符合工程
要求
4、如达到极限距离或者线材质量带来的图像色彩暗淡，可调整发射器拨码开关，补偿彩色
三、系统结构图
*电源部分正负，接上即可
*内置防雷，非野外形防雷
*不得使用屏蔽双绞线。
双绞线视频传输器使用说明书目录:概述 (01)系列产品型号 (02)2007RX-C (03)2007RX-4 (07)2007RX-8 (11)2044RT-4 (15)2044RT-8 (19)2044RT-16 (23)8016RX-8 (26)常见问题处理 (28)概述：双绞线视频传输器是一种实现在双绞线传输高质量图像的设备，使用普通的非屏蔽超5类线可传输各种制式的模拟视频信号，具有传输距离远抗干扰能力强，工程安装调试简单的特点。
种类：1 无源双绞线视频传输器：不需要连接电源使用的双绞线视频传输器。
12 有源双绞线视频传输器：连接电源才能使用的双绞线视频传输器。
特殊功能介绍：1 支持集中供电：允许2个以上摄像机使用同一个低压12V或24V电源供电。
2 传输电源功能：使用电脑网线传输视频时，在网线上传输视频信号同时向摄像机传送电源。
系列产品型号：2以上传输距离是超五类网线的传输距离。
2007RX-C2007RX-C单路有源的双绞线视频传输器，可以和无源双绞线视频传输器组成1路、4路、8路，0-1200米的双绞线视频传输器。
技术指标34使用方法12007RX-C 和2014RT （2007RX-C 和2016RT 连接B 接B ，A 接A ）22007RX-C 和2044RT-453 2007RX-C 和2044RT-8使用注意事项1因工程使用的线材质量和周围环境的影响，建议在距离1200米以内的工程中使用,并对线材进行测试确定效果是否达到要求。
2在调试时调整HF 和LF ，可调节图像的对比度和亮度,K1—K4用于设置传输器的距离。
3 电源为稳压12V 电源，尽量使用普通变压器避免使用开关电源。
4双绞线视频传输器使用的传输线路采用非屏蔽双绞线，如使用屏蔽型双绞线则缩短传输距离，布线采用金属线路护管或埋地安装也会缩短传输距离，以上情况在选购双绞线视频传输器时，需要选传输距离更大的产品。
5 工程需要防雷时的接地端口接地，或监视器接地。
双绞线视频传输器使用说明书双绞线传输器使用说明书尊敬的客户，感谢您使用本工厂产品。
为了方便您的使用，请仔细参考使用说明书：HJWS-205T/R 双绞线视频接收器使用简介：有源双绞线视频传输器使用五类或五类以上非屏蔽双绞线作为传输介质，实时传输单色或彩色PAL、NTSC、SECAM等制式的基带视频信号。
通常发射器和接收器组合使用来传输一路视频信号，标称传输距离0-1200米。
可根据传输距离简单地设置发送器拨码开关和接收器的拨码开关，即可使传输效果达到最佳效果。
设备调试简单，使用方便。
超强的干扰抑制、超低的电磁辐射能力。
在一根双绞线中的四对线任取一对线即可传输一路信号，四对线可以传输四路视频，多种信号的组合传输也互不干扰,大大提高了线缆利用率，降低了工程成本。
产品内建防雷、瞬态冲击、防静电、有效遏制电磁辐射，有较强的环境适应能力。
广泛用于计算机领域，监控领域，大屏幕广告信号传输，教育，电力数据传输，银行证券系统等。
★点对点实时视频平衡传输，无信号延时★发送与接收地电位提升电路，无地回路串扰★ 4段拔码开关调节，无需额外调节设备★超强抗共模干扰及电源纹波抑制电路★防雷、防静电、抗浪涌电流限流设计★双路高保真接收视频分配输出★ DC直流交流输入,电源LED指示★发送-接收端视频信号变化LED指示★电源至双绞线接线端连接保护★精密集成电路，SMT表面贴片技术、双面PCB板工艺设计工作原理：将摄像机输出的模拟复合视频信号转换成幅度相等、极性相反差分信号、通过一对双绞线传输，其中一根传输正极性信号，另一根传输负极性信号，到接收端还原成正常的视频信号，送到监视器等设备终端。
当有干扰信号进入时，在双绞线上同时产生幅度相等，极性相同的干扰信号,改小信号在接收端相减后就被去掉了，这就是双绞线传输器具有很强抗干扰能力的原理。
产品特点：安装说明：一、发送器205T1、发送器正面为两个绿色的发光二极管，一个信号指示VIDEO,一个为电源指示POWER2、选定一对双绞线，分别接入发送器的接线端子的VIDEO+ -上3、把要发送的视频信号（如摄像头BNC接口）接入发送器的VIDEO IN座4、电源两端分别接入接线端子的POWER+,-上。

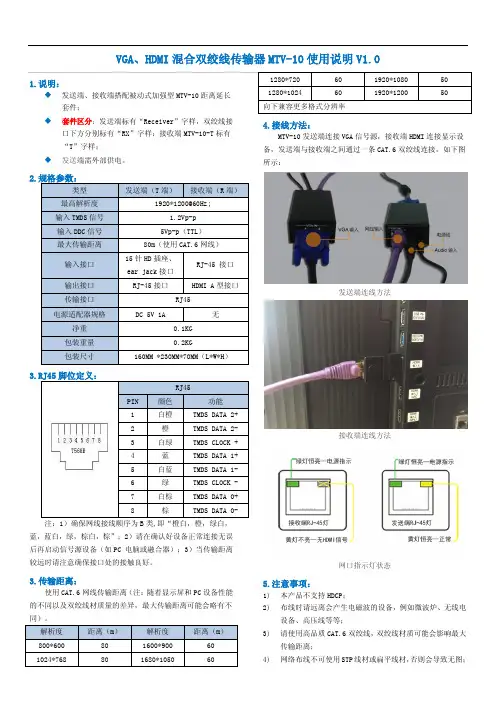

VGA、HDMI混合双绞线传输器MTV-10使用说明V1.0◆套件区分：发送端标有“Receiver”字样，双绞线接口下方分别标有“RX”字样；接收端MTV-10-T标有“T”字样；◆发送端需外部供电。
2.规格参数：类型发送端（T端）接收端（R端）最高解析度1920*1200@60Hz; 输入TMDS信号 1.2Vp-p输入DDC信号5Vp-p（TTL）最大传输距离80m（使用CAT.6网线）输入接口15针HD插座、ear jack接口RJ-45 接口输出接口RJ-45接口HDMI A型接口传输接口RJ45电源适配器规格DC 5V 1A 无净重0.1KG包装重量0.2KG包装尺寸160MM *230MM*70MM（L*W*H）3.RJ45脚位定义：RJ45PIN 颜色功能1 白橙TMDS DATA 2+2 橙TMDS DATA 2-3 白绿TMDS CLOCK +4 蓝TMDS DATA 1+5 白蓝TMDS DATA 1-6 绿TMDS CLOCK -7 白棕TMDS DATA 0+8 棕TMDS DATA 0-注：1）确保网线接线顺序为B类,即“橙白，橙，绿白，蓝，蓝白，绿，棕白，棕”；2）请在确认好设备正常连接无误后再启动信号源设备（如PC 电脑或融合器）；3）当传输距离较远时请注意确保接口处的接触良好。
3.传输距离：使用CAT.6网线传输距离（注：随着显示屏和PC设备性能的不同以及双绞线材质量的差异，最大传输距离可能会略有不同）。
解析度距离（m）解析度距离（m）800*600 80 1600*900 601024*768 80 1680*1050 60 4.接线方法：MTV-10发送端连接VGA信号源，接收端HDMI连接显示设备，发送端与接收端之间通过一条CAT.6双绞线连接，如下图所示：发送端连线方法接收端连线方法网口指示灯状态5.注意事项：1)本产品不支持HDCP；2)布线时请远离会产生电磁波的设备，例如微波炉、无线电设备、高压线等等；3)请使用高品质CAT.6双绞线，双绞线材质可能会影响最大传输距离；4)网络布线不可使用STP线材或扁平线材，否则会导致无图；5)发送端、接收端不可混用，需按规则连接，否则会导致无图；6)在使用过程中请勿热插拔，以防设备损坏。

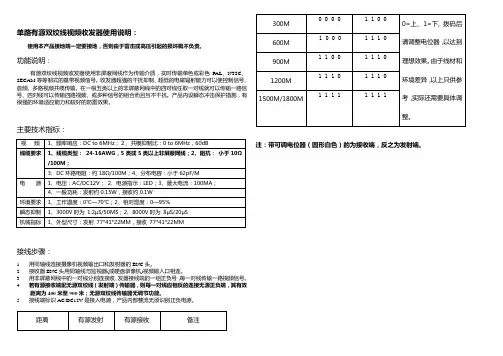

单路有源双绞线视频收发器使用说明：使用本产品接地端一定要接地，否则由于雷击或高压引起的损坏概不负责。
功能说明：有源双绞线视频收发器使用非屏蔽网线作为传输介质，实时传输单色或彩色PAL、NTSC、SECAM等等制式的基带视频信号。
收发器超强的干扰抑制、超低的电磁辐射能力可以使控制信号、音频、多路视频共缆传输。
在一根五类以上的非屏蔽网线中的四对线任取一对线就可以传输一路信号、四对线可以传输四路视频、或多种信号的组合而且互不干扰。
产品内设瞬态冲击保护措施，有很强的环境适应能力和较好的防雷效果。
接线步骤：1. 用同轴线连接摄像机视频输出口和发射器的BNC头。
2. 接收器BNC头用同轴线与监视器(或硬盘录像机)视频输入口相连。
3. 用非屏蔽网线中的一对线分别连接收、发器接线端的一组正负号，每一对线传输一路视频信号。
4. 若有源接收端配无源双绞线（发射端）传输器，则每一对线应相反的连接无源正负端，其有效距离为400米至900米；无源双绞线传输器无调节功能。
5. 接线端标识AC/DC12V是接入电源，产品内部整流无须识别正负电源。
注：带可调电位器（圆形白色）的为接收端，反之为发射端。
注意事项：1. 可使用AC/DC12V外接电源，也可集中供电（机房），使用前请先测试电压，切勿超过15V电压，高电压容易发热引起故障；产品接地端一定要接地。
2. 本产品通常在1500米以内可以保证可靠使用，工程布线前请先测试网线阻抗，合格的网线阻抗应该是小于10欧/100米，一般线径为0.5MM。
（单股线）3. 本产品因各种接口问题未做防水处理，请勿置于露天场合使用。
4. 出现故障，请直接与当地服务商联系，由专业人士维修，请勿自行拆卸，保修标签撕毁不予保修和换货。
本产品一年内免费保修，终身维护。
双绞线视频传输器使用说明书Jabsco在您使用此产品前，请仔细阅读使用说明书目录1、性能介绍1、1 概述1、2 电气指标1、3 机械指标1、4 环境指标2、距离选择拨码开关3、双绞传输常见问题解答4、视频双绞传输器的接线图4、1 无源传输器4、2 有源单路传输器4、3 有源四路接收器4、4 有源八路接收器1、性能介绍：1、1 概述在整个监控系统中，视频图像的传输是十分重要的环节。
用来传输图像信号的介质主要有同轴电缆、光纤和双绞线。
由于同轴电缆自身的特性，当视频信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。
视频信号在同轴电缆内传输时不仅信号整体幅度受到衰减，而且各频率分量衰减量相差很大，特别是色彩部分衰减最大，因此同轴电缆只适合于传输距离200米左右的视频光纤是为了解决远距离的视频信号传输而使用的。
由于光纤整体传输系统价格太高，光纤铺设、连接需要专门设备，并且安装调试困难，故障难找，损坏不易维修等缺陷，对于2000米以内近距离视频传输而言，光纤并不是一个很好的选择。
寻求一种经济、传输质量高、传输距离远的解决方案十分必要。
我公司根据这种情况，结合国外近年的视频音频及数据传输的发展趋势，开发出双绞线视频音频及数据传输设备，可以将双绞线应用于监控传输系统中，很好地解决了上面的难题，在今后的监控系统中必将被大量使用。
双绞线视频传输器是一款有源传输设备，使用五类或五类线以上非屏蔽双绞线作为传输介质，实时传输单色或彩色PAL、NTSC、SECAM等制式的基带视频信号。
超强的干扰抑制、超低的电磁辐射能力可以使非屏蔽双绞线中的四对线任取一对线就可以传输一路视频信号、四对线可以传输四路视频、两根双绞线（共八对双绞线）传输八路视频而且互不干扰。
产品内建瞬态冲击保护措施，有很强的环境适应能力1、2 电气指标频率响应：DC – 6MHZ共模抑抑制比：0 --6MHZ阻抗：同轴电缆（BNC公头）75欧UTP（非屏蔽双绞线）100欧线缆要求：五类线或超五类线非屏蔽双绞线对，线材阻抗要求100±20Ω；DC环路电阻18Ω/100m；分布电容小于68pF/m。
单路双绞线视频电源数据传输器－双绞线视频电源传输器 迷你线 电源视频数据 RJ45水晶头HT9001VP-FMR HT9001PVD-M /F 产品概述HT9001PV 和HT9001PVD 分别为视频电源(PV)双绞线传输器视频电源数据(PVD)双绞线传输器，视频BALUN 电路采用高品质环形滤波匹配电感线圈，将视频信号(或音频信号)转换为适合于在普通五类非屏蔽双绞线上传输的差分平衡信号，抗共模干扰和传输效果好，可应用于视频监控、小区对讲、视频会议等场合。
HT9001系列采用紧凑型机壳设计，内置视频抗横纹滤波器及电源浪涌吸收保护电路及差模噪声滤波器，可有效改善同类小体积产品的视频信号受电源纹波噪声干扰现象，因此可确保同时在一条八芯五类双绞线上传输单路视频信号、+12V 至50V 直流（提供给摄像机和红外灯）或24V 交流信号（提供给球机）和RS232-485转换器的控制信号至解码器或半球机的数据接口，完成视频信号、直流（或交流）电源和数据的共缆传输。
此外，控制数据信号也可以与视频及电源共缆传输。
HT9001PV 可以将电源视频传输至450米较远距离。
HT9001PVD 可以将电源视频传输至300米较远距离。
视频电源和视频电源数据双绞线传输器产品简化了布线工程，节省了线材用量。
HT9001PV 和HT9001PVD 具有150mm 带迷你线BNC 公头、电源150mm 带线公母头－RJ45插座接口，可以同时传输一路视频信号、电源和数据至远端的摄像机和红外灯，最远距离可达350米（12V 至48V DC 供电）。
CE 认证证书下载 无源传输器CE 认证证书下载FCC 认证证书下载ROHS 认证证书下载 产品型号 ∙ HT9001PV-FR 100－550米双绞线视频电源发送器－迷你线/RJ45型POE 视频传输器∙ HT9001PV-MR 100－550米双绞线视频电源接收器－迷你线/RJ45型POE 视频传输器∙ HT9001PVD-F 100－350米双绞线视频电源数据发送器－迷你线/RJ45型POE 视频传输器∙ HT9001PVD-M 100－350米双绞线视频电源数据接收器－迷你线/RJ45型POE 视频传输器性能指标∙频率响应DC-8MHZ∙共模抑制比60dB∙阻抗：BNC公头，端口75Ω∙视频电源数据线：150mm迷你线∙电源供电：+12V至24V至36V交流（Rx接收端）∙50dB至65dB电源共模噪声干扰抑制@10KHz∙POE电源通道低频去耦及高频旁路滤波∙视频及电源通道瞬态浪涌抑制、吸收∙视频双绞线接线端：RJ45插座∙电源双绞线接线端：RJ45插座∙视频双绞线阻抗：100Ω∙防雷等级：1级∙防雷指标：6000V 1.2μS x 50 μS3000V 8μS x 20 μS接地端子接入大地∙工作温度：-10℃-70℃∙储藏温度：-30℃-70℃∙适用NTSC，PAL，SECAM，CCIR制式∙安装尺寸：45X25X23mm －HT9001VP_D-F（带150mmBNC公头视频-电源母头-数据线）45X25X23mm －HT9001VP_D-M（带150mmBNC公头视频-电源母头-数据线）∙机壳材料：PVC塑胶产品功能∙采用高品质环形滤波电感平衡传输，75－100欧姆阻抗匹配∙单根非屏蔽双绞线实时点对点平衡传输单路视频信号和电源∙优异的大于60dB-CMRR，较高的抗共模干扰抑制能力∙使用CAT5/5E或以上规格非屏蔽网线，成本低、布线灵活∙即插即用，无需任何操作系统限制，无需输件安装调试∙无需TCP/IP设置，无需防火墙、无安全漏洞隐患∙一对电源视频数据(PVD)收发器最远传输视频信号100－350米∙支持即插即用，支持热插拨、无需软件设置和维护∙体型小巧，人性化设计，可直接置于摄像机后或防护罩内∙内置瞬态、浪涌抑制、抗静电保护电路∙视频+POE电源(+12V或AC24V)+数据共缆传输∙PVC塑胶防水机壳，RJ45接口、结构紧凑、重量轻∙24X7X365 全天侯工作，性能稳定可靠工程应用示意图HT9001VP-FR HT9001VP-MR 电源视频传输器在CCTV闭路电视监控系统双绞线传输示意图HT9001VPD-F HT9001VPD-M 电源视频数据传输器在CCTV闭路电视监控系统双绞线传输示意图双绞线连接方法双绞线视频传输器采用业界标准的EIA/TIA-568B接线方法，其接线次序分别为：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕要求采用5类或超5类纯铜非屏蔽双绞线，接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。
双绞线视频传输器使用方案及接线图1.用非屏蔽双绞线中的几对双绞线同时传输视频信号和快速球的控制信号或硬盘录像机：2.NVT双绞线视频传输器与"转换成同轴视频信号"型的P/T/Z控制器的连接方式：3.如果摄像机需要提供低压电源,用4对非屏蔽双绞线中的2对或几对来传输电源：4.装在电梯间的连接方式：5.4路无源发送器接收多路接收集线器的连接：6.用机架式接收柜来安装设备：7.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NU-213PVD的直接方式：8.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NU-704J-PVD的直接方式：9.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NUT-716J-PVD的直接方式：10.基本DIY应用：11.一条网络线串联四路影像传输应用：只要运用双绞线视频传输器NUT-414V+双绞线视频传输器NUT-225V+双绞线视频传输器NUT-WR4500就可以非常容易的将四路影像运用一条网路线传输回监控端.12.四路影像&电源远程供电传输应用：13.云台设备应用：14.高速球型摄影机影像及控制讯号同步传输应用：专为高速球型摄影机设计，多功能远距传输，可用一条网络线传输影像、声音及两组控制讯号，传输距离更可高达2.4公里4 对 CAT5 双绞线传输功能：第1对: 影像第2对: 声音第3对: 高速球型摄影机控制讯号第4对: 警报感应器控制讯号15.四路影像传输与四分割器或DVR之应用：四路影像在近端利用专用集线器汇转成一条网络线传输至监控端再还原输入,最适用于不同楼面或区间使用16.多路影像及与控制讯号同步传输应用：可运用于已有同轴配线，中段配线困难或距离较远时，可节省线材及施工配线成本双绞线视频传输器：适用于高速球型摄影机及一般摄影机搭配运用，利用一条网络线将影像及高速球型摄影机控制讯号传回监控端17.9/16路与DVR或影像多任务处理器(Multiplexer)应用：双绞线视频传输器：标准1U机架式，方便与DVR或多任务处理器搭配使用，利于机房管18.多路专业施工机柜管理应用：双绞线视频传输器：标准3U机柜式，可依施工需要灵活搭配主动或被动插卡式影像传输器使用，便于机房维护与管理，最多可管理48路19.影像分配器应用：20.影像讯号放大器应用：21.避雷器安装应用：电缆规格型号代表的含义型号含义：R－连接用软电缆（电线），软结构。
双绞线传输器接线方法及优点双绞线传输器接线示意图：●双绞线传输器使用说明：1、如图所示：本双绞线传输器配对使用，不分发射端和接收端。
在摄像机端和主机接收端各接一个传输器。
分别将传输器带有BNC头的一端接在摄像机的视频输出端和主机端，然后，将一对双绞线分好颜色后分别按照正负极接在传输器的“+”“—”端子上，接线时一定注意接收端和发射端连接双绞线是有严格的正负极之分的。
2、只能使用非屏蔽双绞线（网线）。
●使用双绞线传输器的优点：1、降低布线成本传统的监控工程一般采用SYV系列同轴电缆（视频线）布线，一根视频线只能同时传输一路信号；而采用网线布线可同时传输四路信号（网线内的4对双绞线可同时使用，且信号互不影响）。
使用双绞线布线提高了布线速度，大大降低了布线成本。
2、适应于综合布线一根网线内有4个双绞线对，可以同时传输4路视频图像，4对双绞线中的1对传送视频信号，其余的还可以传输音频信号、控制信号、电源等，提高了电缆的利用率，减少了各种信号单独布线带来的麻烦，降低了同轴电缆布线困难、占用管道资源多的缺点，使综合布线的种类更趋统一化。
3、抗干扰程度高，图像更清晰双绞线能有效地抑制共模干扰，即使在强干扰环境下，双绞线也能传送很好的图像信号。
电梯、机房等处存在的干扰，周围环境的各种干扰，双绞线都能有效地将其抑制。
●双绞线（网线）的选择（重点）:用好的网线和不好的网线所传输的图像质量有天壤之别，故应慎重选择。
可用万用表测量其好与坏。
好的网线单股测量每10米应小于1欧姆，市场上的网线一般300米每箱，测量此网线时，4对（共8根）绞线中的任何一根的阻值都应小于30欧姆。
一般情况下，阻值在40欧姆以内的网线都可使用。
大于这个数值的虽然可以使用，但传输距离和效果上将大打折扣。
双绞线视频传输器1. 简介双绞线视频传输器（Twisted Pair Video Transmitter）是一种用于传输视频信号的设备，它通过双绞线（Twisted Pair）进行信号传输。
双绞线是一种由两条绝缘导线对绕在一起的电缆，广泛用于网络、电话和视频传输领域。
双绞线视频传输器可以将视频信号转换成适用于双绞线的信号，并通过双绞线传输到接收端。
2. 原理双绞线视频传输器通过将视频信号转换成模拟形式，然后将模拟信号调制成适合双绞线传输的信号。
传输过程中，发送端将模拟信号通过双绞线发送到接收端，接收端将接收到的信号解调还原成原始的视频信号。
双绞线视频传输器通常支持多种视频信号格式，如复合视频、S视频、VGA、HDMI等。
它可以通过设置来选择不同的输入和输出视频格式，以适应不同设备之间的连接需求。
3. 优点双绞线视频传输器相比其他传输方式具有以下优点：3.1 高质量传输双绞线是一种具有良好抗干扰能力的传输介质，可以有效减少信号失真和干扰。
通过使用双绞线视频传输器，视频信号可以以高质量传输到接收端，保证图像的清晰度和稳定性。
3.2 长距离传输双绞线可以支持较长距离的信号传输，通常可以达到几百米甚至更远的传输距离。
这使得双绞线视频传输器适用于需要远距离传输视频信号的场景，如大型会议室、监控系统等。
3.3 灵活性和可扩展性双绞线视频传输器通常具有多种输入和输出接口，可以适配不同的视频信号格式和设备接口。
它还可以通过级联扩展，实现多个传输器之间的连接，实现更复杂的视频传输系统。
3.4 简便性和成本效益相比其他传输方式，双绞线视频传输器的安装和维护相对简单。
双绞线作为一种常见的传输介质，成本相对较低，而且易于购买和更换。
4. 应用领域双绞线视频传输器广泛应用于以下领域：4.1 视频监控系统在大型视频监控系统中，通常需要将摄像机的视频信号传输到监控中心或存储设备。
双绞线视频传输器可以通过双绞线传输视频信号，实现长距离传输并保持信号质量，适应复杂的视频监控环境。
双绞线传输器接法与应用
双绞线传输器一般是指利用网线来传输视频的设备，双绞线传输利用差分传输原理，在发射端将视频信号变换成幅度相等、极性相反的视频信号，通过双绞线传输后，在接收端将二个极性相反的视频信号相减变成通常的视频信号，故能有效抑制共模干扰，即使在强干扰环境下，其抗干扰能力远比同轴电缆好，而且通过对视频信号的处理，其传输的图象信号也比同轴电缆清晰，同一根网线相互之间不会发生干扰。
双绞线传输器接法
双绞线传输器布线的方式有很多种，最好的布线方式是跟工程相吻合的布线方式，因此，我们要根据工程情况，将几种方式综合起来运用。
1、点对点：
每一个监控点拉一条网线或者一条2对四芯的超5类线，如果这个点需要传控制信号，就可以拿这2对中剩余的线来传输控制信号。
2、一线串：。
