双绞线视频传输器使用方案和接线图

双绞线视频传输器常见故障及解决方法介绍1.图像质量差当双绞线视频传输器传输的视频图像出现模糊、抖动、花屏等问题时，往往是由于信号传输质量不佳导致的。

解决方法如下：-检查双绞线的接口，确保接触良好；-检查双绞线的长度，过长的双绞线会导致信号衰减，影响图像质量；-检查双绞线是否受到电磁干扰，如电源线、高压线等，需要将其与双绞线分开布线；-若以上方法无效，可以尝试更换更高质量的双绞线进行传输。

2.无信号传输当双绞线视频传输器无法传输信号时，可能是由于以下原因：-检查双绞线的接口，确保连接正确；-检查双绞线的连接是否牢固，确保插头没有松动；-检查视频输入设备和输出设备的连接，确保连接正确；-检查双绞线视频传输器的电源是否正常，确保供电稳定。

3.视频传输延迟当双绞线视频传输器的视频传输存在延迟问题时，可能是由于以下原因：-检查双绞线的长度，过长的双绞线会导致信号传输延迟；-检查视频输入设备和输出设备的设置，确保设置正确；-检查双绞线视频传输器的设置，确保设置正确；-若以上方法无效，可以尝试更换更高性能的双绞线视频传输器。

4.音频问题当双绞线视频传输器传输的音频存在杂音、失真等问题时，可能是由于以下原因：-检查音频输入设备和输出设备的连接，确保连接正确；-检查双绞线的接口，确保接触良好；-检查音频输入设备和输出设备的设置，确保设置正确；-若以上方法无效，可以尝试更换更高质量的双绞线进行传输。

5.其他问题除了以上常见的故障，双绞线视频传输器还可能遇到其他问题，如设备无法正常开机、设备的设置无法保存等。

对于这些问题，可以尝试以下解决方法：-检查双绞线视频传输器的电源是否正常；-尝试重新设置双绞线视频传输器的参数；总结：。

5、图像重影：通常是由于线路中特别是线缆连接处，存在有并线的地方造成的信号反射，或者有源接受器的vr2调节不当高频增益过大所致，请对照检查、调节。双绞线传输视频只支持点对点的连接，中间不能并线不能经过交换机之类的设备，双绞线视频信号需要分成二边接收时，请使用专用的双绞线视频信号分配器ta-203。
Hale Waihona Puke 2、采用不带bnc头的无源转换器ta－202t/r时，用长度合适的一头是bnc头的连接线，将ta-202t/r 的视频信号端（二位接线端子的一头，注意极性，v－端接视频线的屏蔽网）的正、负二个接线端子，连接到摄像机或其他信号的视频输出端。然后将ta-202t/r 的双绞线连接端（三位接线端子的一头）的二边的v＋、v－端连接用于传输视频信号的双绞线对。中间的gnd端同上，也是用来接剩余无用的双绞线的。
2、前后端加入平衡/非平衡转换器。通常前端用无需电源的无源转换器，以降低成本。短距离（300米内）的传输，后端也可以使用无源转换器，但通常采用需要电源的有源接收器，以适应不同的传输距离、提高可靠性和传输质量、增强抗干扰能力。传输距离较长时（800米以上），前端也会使用有源发射器，对信号进行放大和预加重。
3、上述二种无源转换器内部电路和性能都是一样的，工程实际请根据现场安装的需要选择合适的型号。他们起到平衡／非平衡转换的作用，既可用作发射也可用作接收，当使用的摄像机带有平衡输出端口时，是不需要发射器的，直接将双绞线对接入其平衡输出端即可。注意网线是不耐折弯的，转换器和网线本身都必须安装固定好。
3、采用发射、接收双有源的传输方案，配合达标的超五类线，可以传输视频信号达1500米。超过这个距离后，线缆的物理误差和传输过程中难免会混入的干扰已累积到一定的程度，即使加入中继之类的设备，可以增加一点距离，但信噪比降低很多，价值已经不大了。所以我们建议双绞线传输的最长距离不宜超过1500米。

双绞线视频传输器使用方案及接线图Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998双绞线视频传输器使用方案及接线图作者：NVT / 日期：2009-03-241.用非屏蔽双绞线中的几对双绞线同时传输视频信号和快速球的控制信号或硬盘录像机：双绞线视频传输器与"转换成同轴视频信号"型的P/T/Z控制器的连接方式：3.如果摄像机需要提供低压电源,用4对非屏蔽双绞线中的2对或几对来传输电源：4.装在电梯间的连接方式：路无源发送器接收多路接收集线器的连接：6.用机架式接收柜来安装设备：7.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NU-213PVD的直接方式：8.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NU-704J-PVD的直接方式：9.通过非屏蔽双绞线传输视频,电源和快速球的控制信号的NUT-716J-PVD的直接方式：10.基本DIY应用：11.一条网络线串联四路影像传输应用：只要运用双绞线视频传输器NUT-414V+双绞线视频传输器NUT-225V+双绞线视频传输器NUT-WR4500就可以非常容易的将四路影像运用一条网路线传输回监控端.12.四路影像&电源远程供电传输应用：13.云台设备应用：14.高速球型摄影机影像及控制讯号同步传输应用：专为高速球型摄影机设计，多功能远距传输，可用一条网络线传输影像、声音及两组控制讯号，传输距离更可高达公里4 对 CAT5 双绞线传输功能：第1对: 影像第2对: 声音第3对: 高速球型摄影机控制讯号第4对: 警报感应器控制讯号15.四路影像传输与四分割器或DVR之应用：四路影像在近端利用专用集线器汇转成一条网络线传输至监控端再还原输入,最适用于不同楼面或区间使用16.多路影像及与控制讯号同步传输应用：可运用于已有同轴配线，中段配线困难或距离较远时，可节省线材及施工配线成本双绞线视频传输器：适用于高速球型摄影机及一般摄影机搭配运用，利用一条网络线将影像及高速球型摄影机控制讯号传回监控端16路与DVR或影像多任务处理器(Multiplexer)应用：双绞线视频传输器：标准1U机架式，方便与DVR或多任务处理器搭配使用，利于机房管18.多路专业施工机柜管理应用：双绞线视频传输器：标准3U机柜式，可依施工需要灵活搭配主动或被动插卡式影像传输器使用，便于机房维护与管理，最多可管理48路19.影像分配器应用：20.影像讯号放大器应用：21.避雷器安装应用：。

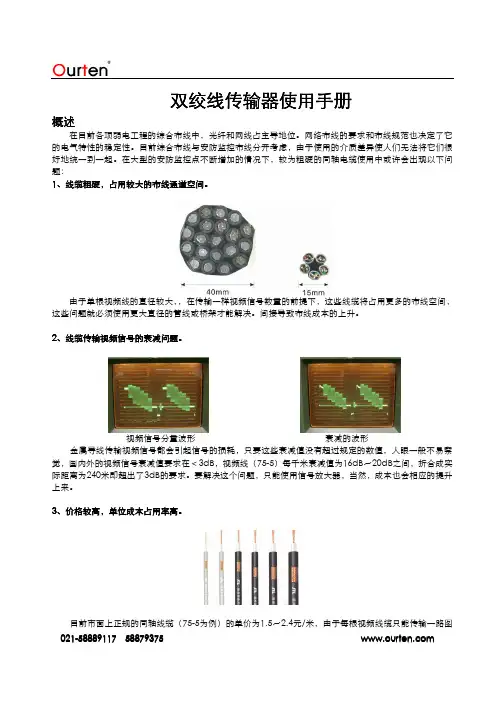

021-58889117 58879375

像，大型工程中的线缆成本占总成本的30％左右，从而整体成本就显得很高。 4、抗干扰能力有限。
图一
图二
图一中解释了同轴线的一种弊端，理论上，同轴线的编织屏蔽网是作为信号的回路线使用，而它与大 地的地线回路极容易耦合，也就间接构成一种“实际接地”的效应，一旦大地“地线”回路中有干扰电流，可直 接通过屏蔽层进入视频信号系统，从而构成干扰。
SJ-S-P4 SJ-V-P8 SJ-V-P16 SJ-S-P16 SJ-VPD-P16
SJ-021T SJ-021R SJ-V-AT SJ-V-AR SJ-S-AT SJ-V-AT2 SJ-V-AT3 SJ-H-AR
SJ-S-A4 SJ-V-A8 SJ-V-A16 SJ-H-A16 SJ-S-A16
线缆的布设要求
双绞线布线的要求可以借鉴一部分综合布线系统中的网线布设的要求，如线缆的弯曲半径应大于4倍线 径，不可大力拉扯线缆，管线接缝处不能有毛刺或锋利的边缘，以免损伤线缆造成故障。
1、双绞线不能与强电压线缆一起同管布设，与大电压强电流设备保持一定的距离。 2、线缆可采用串联布线和总线布设两种方式，注意：串联布线时，前面使用过的线对必须在该点断开， 不能与后面的线对并联，以免出现重影现象。
021-58889117 58879375

双绞线传输器使用
电源 1、使用时请注意产品使用的电源方式以及电源极性，以免损坏有源设备。 2、建议网线中传输的电源必须为小电流（100～3000mA）不能传输低压大电流的电源，以免电源串扰。 3、发射器可与相同电源的设备共电，接收器也可多个同时共电。且不可发射器与接收器共用一个电源 变压器。 产品安装前的说明 1、产品没有防水设计，请使用时提供较好的防水保护。 2、无源产品不分前后端，有源传输器不能颠倒使用。 3、产品内置浪涌保护功能，请安装完成后，进行有效接地。 4、有源传输器最大传输距离1800米，若要延长可进行级联，但不能超过三组有源产品。

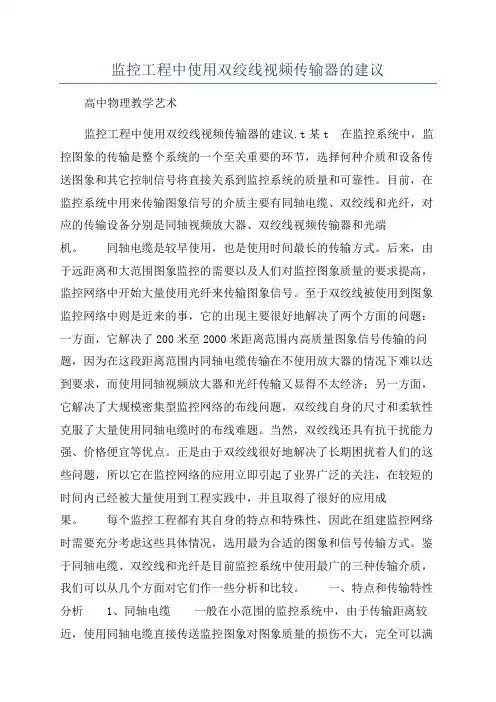

监控工程中使用双绞线视频传输器的建议高中物理教学艺术监控工程中使用双绞线视频传输器的建议.t某t 在监控系统中，监控图象的传输是整个系统的一个至关重要的环节，选择何种介质和设备传送图象和其它控制信号将直接关系到监控系统的质量和可靠性。

目前，在监控系统中用来传输图象信号的介质主要有同轴电缆、双绞线和光纤，对应的传输设备分别是同轴视频放大器、双绞线视频传输器和光端机。

同轴电缆是较早使用，也是使用时间最长的传输方式。

后来，由于远距离和大范围图象监控的需要以及人们对监控图象质量的要求提高，监控网络中开始大量使用光纤来传输图象信号。

至于双绞线被使用到图象监控网络中则是近来的事，它的出现主要很好地解决了两个方面的问题：一方面，它解决了200米至2000米距离范围内高质量图象信号传输的问题，因为在这段距离范围内同轴电缆传输在不使用放大器的情况下难以达到要求，而使用同轴视频放大器和光纤传输又显得不太经济；另一方面，它解决了大规模密集型监控网络的布线问题，双绞线自身的尺寸和柔软性克服了大量使用同轴电缆时的布线难题。

当然，双绞线还具有抗干扰能力强、价格便宜等优点。

正是由于双绞线很好地解决了长期困扰着人们的这些问题，所以它在监控网络的应用立即引起了业界广泛的关注，在较短的时间内已经被大量使用到工程实践中，并且取得了很好的应用成果。

每个监控工程都有其自身的特点和特殊性，因此在组建监控网络时需要充分考虑这些具体情况，选用最为合适的图象和信号传输方式。

鉴于同轴电缆、双绞线和光纤是目前监控系统中使用最广的三种传输介质，我们可以从几个方面对它们作一些分析和比较。

一、特点和传输特性分析1、同轴电缆一般在小范围的监控系统中，由于传输距离较近，使用同轴电缆直接传送监控图象对图象质量的损伤不大，完全可以满足实际要求。

但是，根据对同轴电缆自身特性的分析，当信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。

一般来讲，信号频率越高，衰减越大。

根据现场环境情况，我们采用多种传输方式结合来实现监控目的。

1．同轴电缆传输
通过聚乙烯聚氯乙烯同轴视频电缆（SYV75-5）传输视频信号，通过聚氯乙烯绝缘屏蔽双绞线（RVV2*1.0）传输控制信号，我们在距控制中心400-450米半径范围内采用此类传输方式。

2．双绞线传输
通过超五类双绞线（UTP CAT.5E）作为传输线路，两端加上双绞线传输器传输图像信号，控制信号我们通过聚氯乙烯绝缘屏蔽双绞线（RVV2*1.0）传输，可以在距控制中心1000米半径范围内采用此类传输方式。

3．视频光端机传输
通过单模或多模光纤以及相对应的视频光端机进行音视频以及控制信号的传输。

信号在通过光纤传输时是以光信号进行传输，因此不会受到电磁及其他干扰源影响。

在使用视频光端机传输时要考虑将来扩容的问题，一般要为每个集中点预留1到2芯光纤，一来保证一条线路故障时有其他线路替换，另外还可以为将来扩容做准备。

光纤传输一般应用在工厂或发电厂之类的单位，应用场所都有范围广、干扰源多、传输距离远等特点。

4．网络传输
网络传输是通过网络视频服务器对音视频信号以及控制信号和报警信号进行编码转换为数字信号通过Internet进行传输，只要是能够连接上Internet,并且获得了相应的授权，就可以在世界任何一个地方获取图像资料，此种传输方式没有距离限制，不需要相应的软件客户端，基本上不受干扰影响，扩充非常简单，一般应用都是在现有网络基础上进行再建设或者在建设监控系统的同时也建立了局域网，附带价值非常可观。

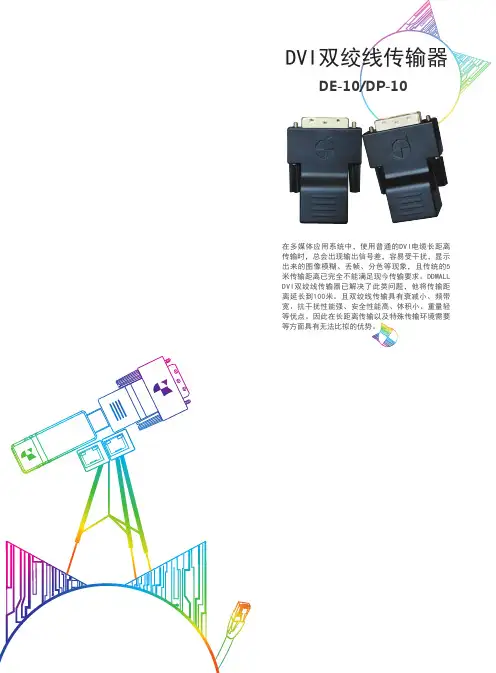

DVI双绞线传输器DE-10/DP-10在多媒体应用系统中，使用普通的DVI电缆长距离传输时，总会出现输出信号差，容易受干扰，显示出来的图像模糊、丢帧、分色等现象，且传统的5米传输距离已完全不能满足现今传输要求。

DDMALL DVI双绞线传输器已解决了此类问题，他将传输距离延长到100米。

且双绞线传输具有衰减小、频带宽、抗干扰性能强、安全性能高、体积小、重量轻等优点。

因此在长距离传输以及特殊传输环境需要等方面具有无法比拟的优势。

5M规格参数产品型号DVI信号带宽最高解析度输入TMDS信号输入DDC信号输入/输出接口传输接口最远传输距离网线规格网线接线顺序电源输入/长度电源适配规格工作温度储存温度相对湿度产品尺寸外包尺寸/重量DP-10D E-101.65GHZ 1920*1200@60HZ 1.2vp-p 5vp-p(TTL)DVI-D (25pin)RJ45100m 80m CAT.5e或CAT.6CAT.6B类，即“橙白，橙，绿白蓝，蓝白，绿，棕白，棕”可用USB供电，400mm DC 5V/1A 0℃-55℃5- 35℃30%-90%40.2mmX55.5mmX22.5mm 140MM *90MM*50MM/45g DP-10/DE-10作为解决方案类产品，多用于解决信号传输距离过长造成的显示问题，同时适用于数字多媒体信息发布等场合应用场合将传统DVI线缆5米传输距离通过转换为双绞线，延长至100米DVI接口直接与信号源和远端显示设备对接，运用网络传输方式降低信号干扰自动匹配任意显示器，内置常用EDID 兼容市面任意常规显卡采用被动加强型，常规无须额外电源使用常规CAT.5e或CAT.6 网线传输，其强大的信号增强能力，可适应所有材质线材连接后指示灯说明。

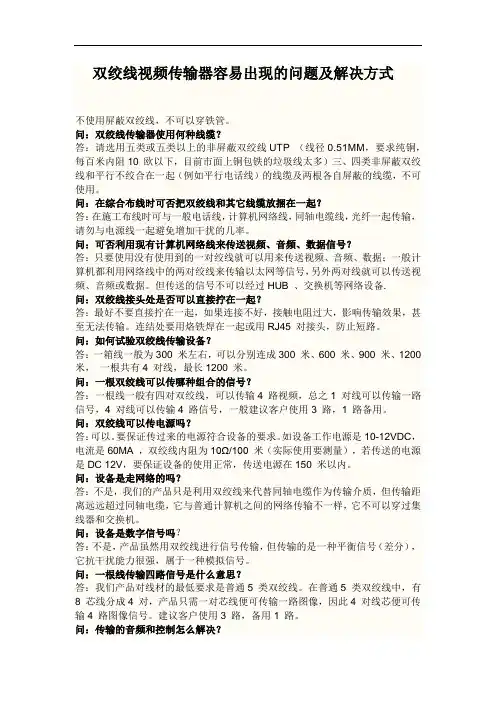

双绞线视频传输器容易出现的问题及解决方式不使用屏蔽双绞线，不可以穿铁管。

问：双绞线传输器使用何种线缆？答：请选用五类或五类以上的非屏蔽双绞线UTP （线径0.51MM，要求纯铜，每百米内阻10 欧以下，目前市面上铜包铁的垃圾线太多）三、四类非屏蔽双绞线和平行不绞合在一起（例如平行电话线）的线缆及两根各自屏蔽的线缆，不可使用。

问：在综合布线时可否把双绞线和其它线缆放捆在一起？答：在施工布线时可与一般电话线，计算机网络线，同轴电缆线，光纤一起传输，请勿与电源线一起避免增加干扰的几率。

问：可否利用现有计算机网络线来传送视频、音频、数据信号？答：只要使用没有使用到的一对绞线就可以用来传送视频、音频、数据；一般计算机都利用网络线中的两对绞线来传输以太网等信号，另外两对线就可以传送视频、音频或数据。

但传送的信号不可以经过HUB 、交换机等网络设备.问：双绞线接头处是否可以直接拧在一起？答：最好不要直接拧在一起，如果连接不好，接触电阻过大，影响传输效果，甚至无法传输。

连结处要用烙铁焊在一起或用RJ45 对接头，防止短路。

问：如何试验双绞线传输设备？答：一箱线一般为300 米左右，可以分别连成300 米、600 米、900 米、1200 米，一根共有4 对线，最长1200 米。

问：一根双绞线可以传哪种组合的信号？答：一根线一般有四对双绞线，可以传输4 路视频，总之1 对线可以传输一路信号，4 对线可以传输4 路信号，一般建议客户使用3 路，1 路备用。

问：双绞线可以传电源吗？答：可以。

要保证传过来的电源符合设备的要求。

如设备工作电源是10-12VDC，电流是60MA ，双绞线内阻为10Ω/100 米（实际使用要测量），若传送的电源是DC 12V，要保证设备的使用正常，传送电源在150 米以内。

问：设备是走网络的吗？答：不是，我们的产品只是利用双绞线来代替同轴电缆作为传输介质，但传输距离远远超过同轴电缆，它与普通计算机之间的网络传输不一样，它不可以穿过集线器和交换机。

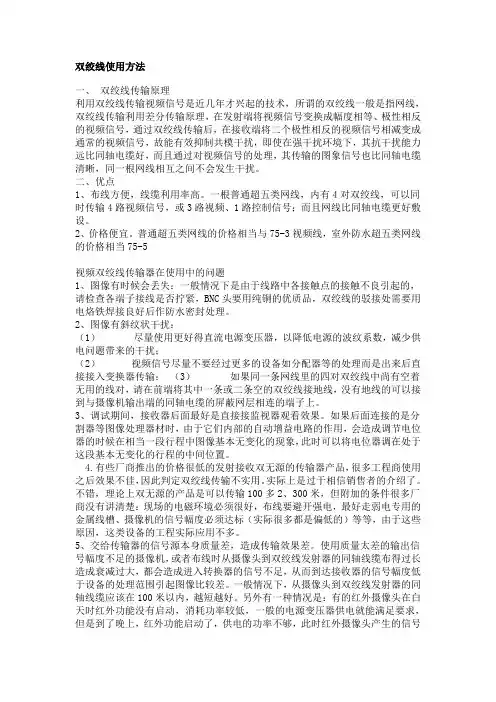

双绞线使用方法一、双绞线传输原理利用双绞线传输视频信号是近几年才兴起的技术，所谓的双绞线一般是指网线，双绞线传输利用差分传输原理，在发射端将视频信号变换成幅度相等、极性相反的视频信号，通过双绞线传输后，在接收端将二个极性相反的视频信号相减变成通常的视频信号，故能有效抑制共模干扰，即使在强干扰环境下，其抗干扰能力远比同轴电缆好，而且通过对视频信号的处理，其传输的图象信号也比同轴电缆清晰，同一根网线相互之间不会发生干扰。

二、优点1、布线方便，线缆利用率高。

一根普通超五类网线，内有4对双绞线，可以同时传输4路视频信号，或3路视频、1路控制信号；而且网线比同轴电缆更好敷设。

2、价格便宜。

普通超五类网线的价格相当与75-3视频线，室外防水超五类网线的价格相当75-5视频双绞线传输器在使用中的问题1、图像有时候会丢失：一般情况下是由于线路中各接触点的接触不良引起的，请检查各端子接线是否拧紧，BNC头要用纯铜的优质品，双绞线的驳接处需要用电烙铁焊接良好后作防水密封处理。

2、图像有斜纹状干扰：（1）尽量使用更好得直流电源变压器，以降低电源的波纹系数，减少供电问题带来的干扰；（2）视频信号尽量不要经过更多的设备如分配器等的处理而是出来后直接接入变换器传输；（3）如果同一条网线里的四对双绞线中尚有空着无用的线对，请在前端将其中一条或二条空的双绞线接地线，没有地线的可以接到与摄像机输出端的同轴电缆的屏蔽网层相连的端子上。

3、调试期间，接收器后面最好是直接接监视器观看效果。

如果后面连接的是分割器等图像处理器材时，由于它们内部的自动增益电路的作用，会造成调节电位器的时候在相当一段行程中图像基本无变化的现象，此时可以将电位器调在处于这段基本无变化的行程的中间位置。

4.有些厂商推出的价格很低的发射接收双无源的传输器产品，很多工程商使用之后效果不佳，因此判定双绞线传输不实用。

实际上是过于相信销售者的介绍了。

不错，理论上双无源的产品是可以传输100多2、300米，但附加的条件很多厂商没有讲清楚：现场的电磁环境必须很好，布线要避开强电，最好走弱电专用的金属线槽、摄像机的信号幅度必须达标（实际很多都是偏低的）等等，由于这些原因，这类设备的工程实际应用不多。

双绞线传输器原理
双绞线是一种常用的网络传输介质，它由两根细的铜线以螺旋形绞合而成。

这种设计可以有效地减少电磁干扰和信号传输时的串扰。

双绞线的传输器是一种设备，它用于将数据信号转换成适合在双绞线上传输的模拟信号。

双绞线传输器的工作原理如下：首先，原始的数字信号（比如来自计算机或其他网络设备的数据）被输入到传输器中。

然后，传输器将数字信号转换成模拟信号，这个过程称为调制。

调制后的信号通过传输器内部的调制器被发送到双绞线上。

在传输过程中，双绞线上的信号会受到一定程度的电磁干扰和串扰的影响。

为了减少这些干扰，双绞线通常会采用防护措施，比如外部屏蔽层，以进一步提高信号的质量和可靠性。

在接收端，另一个双绞线传输器接收到经过传输的模拟信号。

接收器会将信号从模拟形式转换回数字形式，这个过程被称为解调。

最终，解调后的数字信号被发送到目标设备，完成数据传输。

通过使用双绞线传输器，我们可以实现高速、稳定和可靠的数据传输。

这使得双绞线成为许多网络和通信系统中的首选传输介质。

单路双绞线视频电源数据传输器－双绞线视频电源传输器 迷你线 电源视频数据 RJ45水晶头HT9001VP-FMR HT9001PVD-M /F 产品概述HT9001PV 和HT9001PVD 分别为视频电源(PV)双绞线传输器视频电源数据(PVD)双绞线传输器，视频BALUN 电路采用高品质环形滤波匹配电感线圈，将视频信号(或音频信号)转换为适合于在普通五类非屏蔽双绞线上传输的差分平衡信号，抗共模干扰和传输效果好，可应用于视频监控、小区对讲、视频会议等场合。

HT9001系列采用紧凑型机壳设计，内置视频抗横纹滤波器及电源浪涌吸收保护电路及差模噪声滤波器，可有效改善同类小体积产品的视频信号受电源纹波噪声干扰现象，因此可确保同时在一条八芯五类双绞线上传输单路视频信号、+12V 至50V 直流（提供给摄像机和红外灯）或24V 交流信号（提供给球机）和RS232-485转换器的控制信号至解码器或半球机的数据接口，完成视频信号、直流（或交流）电源和数据的共缆传输。

此外，控制数据信号也可以与视频及电源共缆传输。

HT9001PV 可以将电源视频传输至450米较远距离。

HT9001PVD 可以将电源视频传输至300米较远距离。

视频电源和视频电源数据双绞线传输器产品简化了布线工程，节省了线材用量。

HT9001PV 和HT9001PVD 具有150mm 带迷你线BNC 公头、电源150mm 带线公母头－RJ45插座接口，可以同时传输一路视频信号、电源和数据至远端的摄像机和红外灯，最远距离可达350米（12V 至48V DC 供电）。

CE 认证证书下载 无源传输器CE 认证证书下载FCC 认证证书下载ROHS 认证证书下载 产品型号 ∙ HT9001PV-FR 100－550米双绞线视频电源发送器－迷你线/RJ45型POE 视频传输器∙ HT9001PV-MR 100－550米双绞线视频电源接收器－迷你线/RJ45型POE 视频传输器∙ HT9001PVD-F 100－350米双绞线视频电源数据发送器－迷你线/RJ45型POE 视频传输器∙ HT9001PVD-M 100－350米双绞线视频电源数据接收器－迷你线/RJ45型POE 视频传输器性能指标∙频率响应DC-8MHZ∙共模抑制比60dB∙阻抗：BNC公头，端口75Ω∙视频电源数据线：150mm迷你线∙电源供电：+12V至24V至36V交流（Rx接收端）∙50dB至65dB电源共模噪声干扰抑制@10KHz∙POE电源通道低频去耦及高频旁路滤波∙视频及电源通道瞬态浪涌抑制、吸收∙视频双绞线接线端：RJ45插座∙电源双绞线接线端：RJ45插座∙视频双绞线阻抗：100Ω∙防雷等级：1级∙防雷指标：6000V 1.2μS x 50 μS3000V 8μS x 20 μS接地端子接入大地∙工作温度：-10℃-70℃∙储藏温度：-30℃-70℃∙适用NTSC，PAL，SECAM，CCIR制式∙安装尺寸：45X25X23mm －HT9001VP_D-F（带150mmBNC公头视频-电源母头-数据线）45X25X23mm －HT9001VP_D-M（带150mmBNC公头视频-电源母头-数据线）∙机壳材料：PVC塑胶产品功能∙采用高品质环形滤波电感平衡传输，75－100欧姆阻抗匹配∙单根非屏蔽双绞线实时点对点平衡传输单路视频信号和电源∙优异的大于60dB-CMRR，较高的抗共模干扰抑制能力∙使用CAT5/5E或以上规格非屏蔽网线，成本低、布线灵活∙即插即用，无需任何操作系统限制，无需输件安装调试∙无需TCP/IP设置，无需防火墙、无安全漏洞隐患∙一对电源视频数据(PVD)收发器最远传输视频信号100－350米∙支持即插即用，支持热插拨、无需软件设置和维护∙体型小巧，人性化设计，可直接置于摄像机后或防护罩内∙内置瞬态、浪涌抑制、抗静电保护电路∙视频+POE电源(+12V或AC24V)+数据共缆传输∙PVC塑胶防水机壳，RJ45接口、结构紧凑、重量轻∙24X7X365 全天侯工作，性能稳定可靠工程应用示意图HT9001VP-FR HT9001VP-MR 电源视频传输器在CCTV闭路电视监控系统双绞线传输示意图HT9001VPD-F HT9001VPD-M 电源视频数据传输器在CCTV闭路电视监控系统双绞线传输示意图双绞线连接方法双绞线视频传输器采用业界标准的EIA/TIA-568B接线方法，其接线次序分别为：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕要求采用5类或超5类纯铜非屏蔽双绞线，接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。

双绞线传输器接线方法及优点双绞线传输器接线示意图：●双绞线传输器使用说明：1、如图所示：本双绞线传输器配对使用，不分发射端和接收端。

在摄像机端和主机接收端各接一个传输器。

分别将传输器带有BNC头的一端接在摄像机的视频输出端和主机端，然后，将一对双绞线分好颜色后分别按照正负极接在传输器的“+”“—”端子上，接线时一定注意接收端和发射端连接双绞线是有严格的正负极之分的。

2、只能使用非屏蔽双绞线（网线）。

●使用双绞线传输器的优点：1、降低布线成本传统的监控工程一般采用SYV系列同轴电缆（视频线）布线，一根视频线只能同时传输一路信号；而采用网线布线可同时传输四路信号（网线内的4对双绞线可同时使用，且信号互不影响）。

使用双绞线布线提高了布线速度，大大降低了布线成本。

2、适应于综合布线一根网线内有4个双绞线对，可以同时传输4路视频图像，4对双绞线中的1对传送视频信号，其余的还可以传输音频信号、控制信号、电源等，提高了电缆的利用率，减少了各种信号单独布线带来的麻烦，降低了同轴电缆布线困难、占用管道资源多的缺点，使综合布线的种类更趋统一化。

3、抗干扰程度高，图像更清晰双绞线能有效地抑制共模干扰，即使在强干扰环境下，双绞线也能传送很好的图像信号。

电梯、机房等处存在的干扰，周围环境的各种干扰，双绞线都能有效地将其抑制。

●双绞线（网线）的选择（重点）:用好的网线和不好的网线所传输的图像质量有天壤之别，故应慎重选择。

可用万用表测量其好与坏。

好的网线单股测量每10米应小于1欧姆，市场上的网线一般300米每箱，测量此网线时，4对（共8根）绞线中的任何一根的阻值都应小于30欧姆。

一般情况下，阻值在40欧姆以内的网线都可使用。

大于这个数值的虽然可以使用，但传输距离和效果上将大打折扣。

双绞线视频传输器原理及注意事项一、双绞线传输原理利用双绞线传输视频信号是近几年才兴起的技术，所谓的双绞线一般是指网线，双绞线传输利用差分传输原理，在发射端将视频信号变换成幅度相等、极性相反的视频信号，通过双绞线传输后，在接收端将二个极性相反的视频信号相减变成通常的视频信号，故能有效抑制共模干扰，即使在强干扰环境下，其抗干扰能力远比同轴电缆好，而且通过对视频信号的处理，其传输的图象信号也比同轴电缆清晰，同一根网线相互之间不会发生干扰。

二、优点1、布线方便，线缆利用率高。

一根普通超五类网线，内有4 对双绞线，可以同时传输4 路视频信号，或3 路视频、1 路控制信号；而且网线比同轴电缆更好敷设。

2、价格便宜。

普通超五类网线的价格相当与75-3 视频线，室外防水超五类网线的价格相当与75-5 视频线，但网线可以同时传输多路信号；3、传输距离远，传输效果好。

由于将视频信号进行了放大提升，传输距离可以达到1200 米（高质量），有些厂家的产品可以保证900 米内达到与现场一样的效果；4、抗干扰能力强。

双绞线传输采用差分传输方法，其抗干扰能力大于同轴电缆。

三、使用中注意的事项1、选用合格的双绞线，只有选用合格的网线才能保证双绞线传输效果，选用原则：每根网线内有8 芯，每芯的直流电阻值应小于15 欧/100 米（国标小于10 欧/100 米），特别需要注意的是网线中的棕、棕白对线和蓝、蓝白对线的电阻；2、对于不同传输距离，有不同的选择，一般不超过150 米，可以选用无源收发器；距离在650 米内可以选用前端无源发射、后端有源接收的设备；650 米至1500 米可以选用有源发射、有源接收的设备；如超过1500 米，可以考虑增加中继器。

3、室外布线，尽可以选用室外阻水网线，虽然价格高了些，但可靠性可以保证；4、对于干扰特强的地方，如电厂、变电站等地方，建议选用屏蔽网线，传输距离控制在700 米内，在监控室屏蔽网单端接地；5、在施工布线时，可以与电话线、网络线、220V 交流电源线同时敷设，但需要避免与大功率电源线布在一起。

DVI双绞线传输器DE-10使用说明说明：1.发送端、接收端搭配被动式加强型DVI-D距离延长套件；2.套件区分：发送端背面防滑条纹处标有“T”字样，接收端标有“R”字样；3.当信号源（如显卡等）不能供应5V电压时，可在发送端由外部USB提供5V电压；4.发送端和接收端均可外部供电，如果图像质量不佳时，建议优先在接收端供电；5.使用单条CAT.6双绞线传输。

类型发送端（T端）接收端（R端）最高解析度1920*1200@60Hz 输入TMDS信号 1.2Vp-p输入DDC信号5Vp-p（TTL）最大传输距离80m（使用CAT6网线）输入/输出接口DVI-D （25 Pin）传输接口RJ45电源适配器规格DC 5V 1A DC 5V 1A净重0.06KG包装重量0.16KG包装尺寸140MM *90MM*50MM（L*W*H）RJ45脚位定义：RJ45PIN 颜色功能1 白橙TMDS DATA 2+2 橙TMDS DATA 2-3 白绿TMDS CLOCK +4 蓝TMDS DATA 1+5 白蓝TMDS DATA 1-6 绿TMDS CLOCK -7 白棕TMDS DATA 0+8棕TMDS DATA 0- 注：1）确保网线接线顺序为B类,即“橙白，橙，绿白，蓝，蓝白，绿，棕白，棕”；2）请在确认好设备正常连接无误后再启动信号源设备（如PC 电脑或融合器）；3）当传输距离较远时请注意确保接口处的接触良好。

传输距离：使用CAT.6网线传输距离（注：随着显示屏和PC设备性能的不同以及双绞线材质量的差异，最大传输距离可能会略有不同）。

解析度距离（m）解析度距离（m）800*600 80 1600*900 701024*768 80 1680*1050 701280*720 70 1920*1080 601280*1024 70 1920*1200 60接线方法：发送端（DE-10-T）与接收端（DE-10-R）之间通过CAT.6网线连接，发送端连接DVI信号源，接收端接显示设备，如下图所示：网口指示灯状态：注意事项：1.本产品不支持HDCP；2.低于640*480的解析度可能会在画面产生噪点；3.布线时请远离会产生电磁波的设备，例如微波炉、无线电设备、高压线等等；4.请使用高品质CAT.6双绞线，双绞线材质可能会影响最大传输距离；5.网络布线不可使用STP线材或扁平线材，否则会导致无图；6发送端、接收端不可混用，需按规则连接，否则会导致无图；7.在使用过程中请勿热插拔，以防设备损坏。

迷你型无源传输器(水平型BNC公头)
迷你型无源传输器(迷你线BNC公头)
双绞线视频传输概述： 传统的同轴电缆和光纤传输方式解决了近距离和远距离的视频传输问题，100-2000 米左右的视频图像信号传输成为监控领域 的瓶颈。双绞线视频传输设备，使用价格便宜、取材方便的五类或五类以上的非屏蔽双绞线（UTP 计算机网线）四对线中的 一对线传输一路高质量的视频信号，其余双绞线线对可以用来传输音频信号或控制云台的 RS-485 数据等，也可以传输更多 的视频信号，而且信号之间互不干扰，传输距离 0～2000 米可选。双绞线视频传输设备具有超强的干扰抑制能力，对于干扰 较大的环境，比如在电梯、水泥厂、钢厂、电厂等强电磁干扰环境，都可以很好的使用。使用这种传输方式，具有布线方便、 设备安装简单、可靠性高、抗干扰能力强、传输效果好、系统成本低廉等许多优点。双绞线传输设备的使用改变了智能大厦、 智能小区以及各种监控场所的传统布线方式，为监控工程系统设计提供一种高性价比的解决方案。 产品介绍 单路无源视频双绞线传输器是一款 BALUN (Balance-UnBalance, 平衡－非平衡)无源双绞线视频传输器，带 120-150mm 迷 你电缆 BNC 公头或母头(或水平式 BNC 公头)，工程型使用宽大的镙丝接线端子与传输介质为五类或五类以上非屏蔽双绞线 相连接，确保信号与双绞线的牢固可靠连接并且长期可靠运行，无压线端子类产品带来的因导线锈蚀产生的接触不良隐患， 实时传输单色或彩色 PAL NTSC SECAM 等制式的基带视频信号。
产品数据手册
独特的抗横纹滤波技术 兼容视频-音频-数据-电源 视控传输 网线平衡传输
镙丝接线端子确保设备与线缆的牢固并可靠连接，无压线端子因导线锈蚀产生的接触不良隐患
工程型无源传输器(迷你线BNC公头)

SYSTEK
视频双绞线传输器
说明书
（无源收发）
一、概述
ST2210系列双绞线传输器用于5类以上网络双绞线（Cat5）传输视频的设备，传输距离0~240米。

主要特点：
图像质量好、抗干扰能力强、防雷击、布线简单、工程成本低。

发射、接收二端无需供电，体积小可置于摄像机护罩内，安装十分方便。

二、产品型号
1.ST2210TR-C型可选配16路安装机架，便于在标准机柜内安装。

2.传输距离为标准非屏蔽5类（UTP Cat5）或超5类（UTP Cat.5e）网络双绞线上
测得。

建议使用此类无接头定长线。

线缆指标:
三、使用说明
1.系统连接图
设备标识
注：以上为全功能标识，某些标识可能在一些型号中不存在，使用时不设定。

2.安装说明
发送器与接收器通过双绞线连接。

绞线对中的二根双绞线有极性之分，发送器端子A/B应与接收器A/B相对应。

3.注意事项
1)为了保证视频双绞线传输的优良特性（如抗干扰性），建议将发送器尽量靠近摄
像机端（可将发送器放入防护罩内安装）。

2)若传输线间需要连接应按颜色一一对应焊接，接头处要求焊接牢固无虚焊；用绝
缘胶带包好，注意防水处理。

3)保证一对绞线传输一路图像，不能将双绞线的两对线并起来使用。

4)将网线中的空余不用绞线对在接收端（控制室端）接地。

否则在电磁干扰严重的
应用环境中，将引起串扰，影响传输质量。

5)施工布线可与一般通讯电缆、小功率线电源线共线槽传输，但应尽量远离工业设
备大功率电源线。

四、技术指标。

视频双绞线传输器的安装与调试视频双绞线传输器的安装与调试，为了节省你的时间，确保你可以充分发挥我们的产品的优异性能，达到最优效果，首次使用者，特别是一线安装调试人员，请通读本说明书，并预先模拟测试本公司产品，再行到现场安装。

特别注意以下几点：1、不可以使用屏蔽的、或者没有双绞的传输线！2、有源发射器、接收器的GND端，对信号防雷、抗干扰等作用重大，请尽量将其与弱电专用防雷地线接上，实在没有，接到供电系统的保护地甚至附近的水管、建筑钢筋上都多少可以起点作用。

3、有源发射器、接收器采用浮地的电路技术，供电电源必须独立，不可以与同一系统中的摄像机的低压12V 电源共用。

连接到摄像机等信号源：1、用长度合适的一头是BNC头的连接线，将配套的无源转换器TA-201T/R 的其中一头的+、—二个接线端子，接到摄像机或其他信号的视频输出端。

然后将另外一头接上双绞线，无需特别注意极性。

如图二所示，注意，旁边空出来的同一条网线里没有用的双绞线对，取了其中一条接到与摄像机输出端连接的屏蔽网层的端子上，以减少线间串绕。

对于自带BNC头的小型无源转换器，直接将BNC连接到视频输出，然后将另一端与双绞线连接好即可。

2、（对于双有源传输器）：制作一条长度合适的一头是BNC头的连接线，将视频信号连接到TA-305T的VIDEO IN端，注意：视频信号的接地端（屏蔽网层）连接VIDEO IN 的“—” 端口，如图三所示。

图二：无源转换器（BALUN）及其接驳图三、有源发射器TA-305T连接注意图二中，空出来的双绞线，取了其中一条接到视频输入的屏蔽层，避免线间串绕。

3、（对于双有源传输器）：用一个BNC头与双绞线的线头对连接焊好，插到TA-305T的VIDEO OUT端，无需特别注意极性。

如图四所示。

4、（对于双有源传输器）：给TA-305T接上AC或DC 12V的电源，不可以用摄像机的变压器，此时红色灯亮，表示供电正常，绿色灯亮，表示视频信号输入正常。
