典型模具的装配与维护相关知识典型模具通常由多个部件组合而成，提供了工业生产中所需的零件的制造过程。
为了确保模具的正常运作和生产的高效性，对于典型模具的装配与维护具有至关重要的作用。
此文档将对典型模具的装配和维护相关知识进行详细讲解。
一、典型模具的装配1.前期准备在进行典型模具的装配前，需要进行充分的前期准备工作。
包括对零件的清洗、检查是否存在裂纹或变形、零件之间的互相搭配调整等。
同时还需要准备好相关的工具和设备，如起重器材、测量工具、专用扳手等。
2.组装在进行典型模具的组装时，应按照安装图纸的要求进行操作。
在组装过程中需要确保各个零件之间的安装的正确性和互相间的渗透性。
并且在组装过程须保证对接的部位充分配合，并进行严格的调整和检查。
在驱动机构方面，同步带非常关键，同步带的缺陷或失调与使用寿命有很大的关系。
在选择同步带时，需要注意符合规定的标准，且要按照同步带的经验值来合理选型。
同时，为了确保模具的功能性和安全性，在模具组装完成后还需要进行全面的测试和调整，检查是否存在故障点，并进行必要的修复和调整。
在测试过程中充分采取安全措施，以防止发生工伤和设备故障。
二、典型模具的维护1.日常维护在典型模具日常生产中，应随时注意维护工作并根据需要进行必要的维护。
包括对模具表面的清洗，零件的润滑和保养、以及消除局部磨损和换下失效部位等。
必要时要进行定期更换，检查和替换坏掉或严重损坏的部件，并进行必要的维护和保养。
2.定期维护除了日常维护之外，定期维护也是典型模具维护的重要环节。
定期维护包括根据生产周期和使用寿命进行适当的维护，并在必要时进行审查和检测。
在维护过程中还应仔细检查加工零件的表面、加工尺寸的准确度，以及加工工艺所需的设备和工具的状况。
并且对模具和其相关部件进行必要的修复和调整。
在进行模具维护时，应注意防止成为工伤，包括保持安全距离、适当使用起重器材、在维护结束后彻底清理作业场地等。
此外还要进行必要的安全培训，以使操作人员具有足够的安全意识和应对危险的能力。
职业教育材料成型与控制技术专业教学资源库其他金属材料成型技术课程模具装配图与零件图的绘制主讲教师：王嘉一、模具装配图的绘制模具装配图是拆绘零件图的依据，应清楚表达各零件之间的相互装配关系及固定连接方式。
模具总装图的一般布置情况如下图所示。
1.主视图主视图是模具总装图的主体部分，一般应画上、下模合模状态的剖视图。
主视图中应标注模具闭合高度尺寸，条料和工件剖切面应涂黑，以使图面更清晰。
2.俯视图俯视图一般反应模具下模的上平面。
对于对称零件也可以一半表示上模的上平面，一半表示下模的上平面。
非对称零件如果需要，上、下模俯视图可分别画出，均绘制俯视可见部分。
有时为了了解模具零件之间的位置关系，对未见部分用虚线表示。
俯视图与主视图的中心线重合，并标注前后、左右平面轮廓尺寸。
下模俯视图中的排样图轮廓线用双点划线表示。
3.侧视图、局部视图和仰视图这些视图一般情况下不要求画出。
只有当模具结构过于复杂，仅用上述主、俯视图难以表达清楚时，才有必要画出。
4.工件图工件图是经模具冲裁后所得冲件的形状和尺寸。
零件图应严格按比例画出，其方向应与冲裁方向一致，同时要注明零件的名称、材料、厚度及有关技术要求。
5.排样图对于落料模、含有落料的级进模和复合模，必须绘制排样图。
排样图的绘制方向应与操作时的送料方向一致。
6.标题栏和明细表标题栏和明细表应放在总图的右下角，总装图的所有零件（含标准件）都要详细的填写在明细表中。
标题栏和明细表的格式各工厂也不尽相同，下图的标题栏和明细表格式仅供参考。
7.技术要求技术要求中一般仅简要注明对本模具的使用、装配等要求和应注意的事项，例如冲压力的大小、所选设备型号、模具标记及相关工具等。
当模具有特殊要求时，应详细注明有关内容。
应当指出，模具总装图中的内容并非一成不变，在实际设计中可根据具体情况，允许做出相应的增减。
二、模具零件图的绘制模具零件图是模具加工的重要依据，对于模具总装图中的非标准零件，均需绘制零件图。

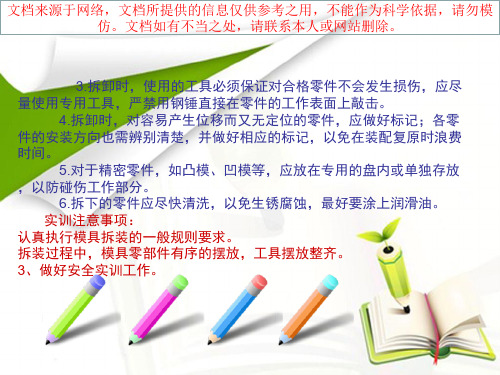

模具装配和拆装的知识要点引言模具装配和拆装是模具制造和维修领域中非常重要的一项工作。
正确进行模具的装配和拆装可以保证模具的正常运行和使用寿命，同时也提高了模具制造和维修的效率。
本文将从模具装配和拆装的步骤、注意事项等方面介绍模具装配和拆装的知识要点。
模具装配的步骤模具装配是将模具的各个零件组装在一起，形成一个完整的模具。
下面是模具装配的一般步骤：1.准备工作：熟悉模具的各个零件以及装配的顺序，准备必要的工具和设备。
2.清洁和检查：将模具零件清洗干净，并进行全面的检查，确保没有损坏或缺损的零件。
3.零件预配：根据装配顺序，将各个零件按照工艺要求进行预配，方便后续的装配操作。
4.零件装配：将各个零件按照预定的顺序和方法进行装配，确保零件之间的配合良好。
5.试装和调整：装配完成后，进行试装和调整，检查模具的工作性能和配合情况。
6.换模试模：对装配完成的模具进行换模试模，验证模具的使用效果和稳定性。
7.记录和整理：记录各个零件的装配情况和问题，整理装配过程中的工具和设备。
模具装配的注意事项在进行模具装配时，需要注意以下几个方面：1.仔细阅读装配图纸：在进行模具装配前，应详细阅读并理解装配图纸，了解各个零件的装配顺序和方法。
2.注意零件的配合关系：在装配过程中，应特别注意各个零件之间的配合关系，确保零件的配合良好，避免出现过紧或过松的情况。
3.使用适当的工具和设备：根据模具装配的要求，选择合适的工具和设备进行装配操作，避免使用过大或过小的工具导致零件的损坏。
4.保持清洁和整洁：在装配过程中，保持工作台面和零件的清洁和整洁，避免杂物或灰尘进入模具内部，影响模具的工作效果。
5.注意装配顺序：按照装配图纸上的顺序进行装配操作，避免错位或遗漏零件。
6.小心操作，防止损坏零件：在装配过程中，要小心操作，避免碰撞或过度力的施加，以防损坏零件。
7.保持沟通和合作：在模具装配中，多与其他工作人员进行沟通和合作，及时解决装配过程中的问题和困难。
