十字交叉线激光器

上海磐川光电科技有限公司激光定位灯产品说明书激光定位灯（镭射定位灯）专业术语：激光定位灯又称：镭射定位灯,红光定位灯,红光投线仪,红光对刀仪,红外线定位灯,红外线定位仪,红光一字线定位灯,红光点状定位灯,红光十字线定位灯,一字镭射灯,十字镭射灯等产品特点优点：*智能反馈控制电路；*高效透过率光学系统；*低功耗，高效能光功率输出；*性能稳定，一致性好，使用寿命长；应用领域：包装机械、SMT/电路板，石材机械，木工机械，纺织服装机械，金属锯床的对刀、标线、定位、对齐等激光产品特点及工业用途：激光的发射具有普通光所不具有的特点：单色性好、相干性好、方向性好以及高亮度。

利用其激光的定向性好和高亮度，性能稳定、体积小、使用安装便捷等优点，广泛应用于工业检测、工业机械、数控设备、电动工具、工程施工、建筑装璜、印刷、纺织服装、切割焊接等领域的激光定位、激光标线、激光水平、激光垂准、激光指示仪以及激光娱乐照明等.利用，各种板材切割成型机、石材机械、木工机械、金属锯床、包装机械的对刀、放线、服装类（缝纫机、裁剪机、自动手动断布机、开袋机、套结机、拉布机、印花机、钉扣机、铆钉机、啤机）、激光笔等产品中，方便快捷、直观实用、易于安装、稳定可靠。

可以提高工作效率，降低人力和生产时间的成本，提高工作精确度。

产品应用售后服务产品提供一年质保，三年保修。

我们全体员工愿真诚地为您提供周到专业的服务。

欢迎用户提供宝贵的改进意见技术支持上海磐川光电科技有限公司上海市浦东新区成山路2222号6#大楼六层电话：+86-21-50786780 传真：+86-21-68366296 E-mail:sales@使用注意事项1）激光定位灯使用应注意相关的激光使用安全规定，不能直射人眼；2）激光器中半导体激光管属静电敏感器件，应遵守相关的静电防护规定。

测试和使用环境应保证没有静电；3）电源线请勿用力拽拉；4）电源电压不要超过DC 5 V，最好选用激光器专用直流稳压电源供电，“+”（红线）、“−”（黑线）极性绝对不可接反；5）激光器通电时，“+”（红线）、“−”（黑线）极电源线绝对不可短路，以免烧毁激光器；6）自制稳压电源请注意消除浪涌脉冲电压电流，稳压53V或<3V将延长使用寿命，避免在各种浪涌脉冲较大的场合中使用激光器；7）激光器人为损坏或私自拆开激光器后不予保修。

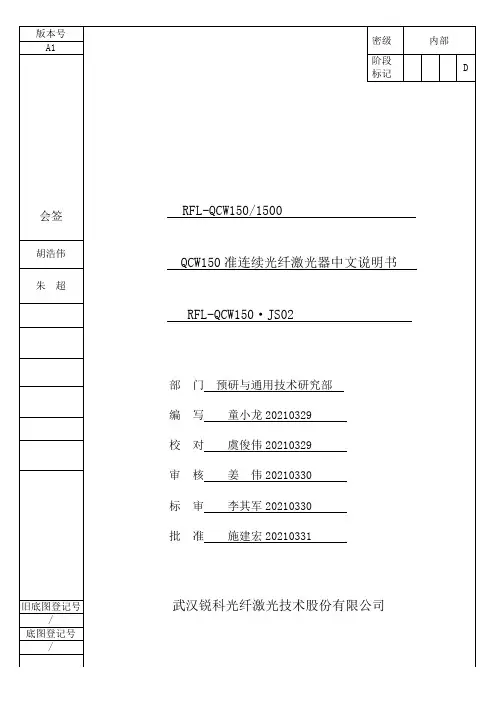

RFL-QCW150/1500光纤激光器说明书武汉锐科光纤激光技术股份有限公司Wuhan Raycus Fiber Laser Technologies Co., Ltd.目录1安全信息 (1)1.1安全标识 (1)1.2激光安全等级 (1)1.3安全标识 (1)1.4光学安全 (3)1.5电学安全 (3)1.6其它安全注意事项 (4)2产品介绍 (5)2.1产品特性 (5)2.2装箱清单 (5)2.3开箱及检查 (5)2.4运行环境 (6)2.5注意事项 (7)2.6产品性能 (7)3安装 (8)3.1 整机尺寸图 (8)3.2 输出光缆的尺寸与安装 (10)3.3 冷却系统安装要求 (11)3.4 安装注意事项 (11)4产品的使用 (13)4.1 前面板 (13)4.2 后面板 (13)4.3 电源连接 (14)4.4 接口定义 (14)4.4.1 控制接口 (14)4.4.2 RS-232 串口 (18)4.5 激光器工作模式 (19)4.5.1 子工作模式 (20)4.5.2 控制命令 (21)4.5.2.1 RS-232配置 (21)4.5.2.2 以太网TCP/IP接口 (21)4.5.2.3 控制命令 (22)4.6安装及操作顺序 (27)4.7软件操作 (27)4.8常见故障 (27)5质保及返修、退货流程 (29)5.1 一般保修 (29)5.2 保修的限定性 (29)5.3 技术支持及产品维修 (29)附件A——软件操作说明 (1)A.1 运行环境 (1)A.2 软件安装 (1)A.3 双击运行 (2)A.4 菜单 (2)A.5 主界面功能介绍 (4)A.6 波形编辑 (10)A.7 激光器配置工具 (15)A.8 以太网本地连接配置 (17)1安全信息感谢您选择锐科光纤激光器，本用户手册为您提供了重要的安全、操作、维护及其它方面的信息。

故在使用该产品之前，请先仔细阅读本用户手册。

绿光十字线状激光器说明：
绿光是采用大功率红外激光管泵浦激光晶体而产生, 采
用参数不同的准直透镜,再配以不同参数十字柱面镜, 产生不
同光束发散度的十字线, 出瞳功率从5mW到50mW,可根据用
户具体用途定制。

激光器均选用高品质的原装、进口激光二极管，高质量
晶体，配以高性能的APC、ACC驱动电路和光学镀膜玻璃透
镜组，具有高可靠性、高稳定性、抗干扰性强、一致性好、
使用寿命长等特点。

产品广泛应用于各种工业标识器、工业用激光模组、军用
器械及仪器装备、激光指向、激光医疗仪器、演示用激光光
源、激光定位器等。

技术参数：
波长：532nm 。

出瞳功率：1mW～50mW。

扇角：90°。

光学系统：光学镀膜玻璃透镜。

光束模式：TEM00、连续输出。

光斑描述：最小光斑直径Φ0.5mm。

工作电压：DC 3V、4.5V、5V、9V、12V(可选)
激光级别：Ⅱ、Ⅲa。

工作温度：15℃―30℃。

存储温度：－10℃―80℃。

预热时间：＜10分钟。

稳定性：＜±10％15℃―30℃。

选配附件：激光器专用电源、支架。

外形尺寸：Φ18mm×80mm、Φ20m×80mm。

（注明：外形尺寸不限于表中数据，用户可根据需要定制）
绿光十字线状C系列激光器(部分产品目录及技术参数)
型号波长出瞳功率扇角（º）线宽（mm）透镜说明
附注：可按客户要求定做特殊要求产品。

十字线激光器原理
十字线激光器是一种使用激光技术的测量和定位工具，它通常生成一个十字形的光线，用于在水平和垂直方向提供精确的定位参考。

下面是十字线激光器的基本原理：
1.激光发射：十字线激光器内部包含一个激光发射器，该发射器通
常使用半导体激光二极管来产生激光束。

激光的特性包括单色性、相干性和定向性，使其非常适合进行精确定位。

2.光学元件：激光束通过内部的光学元件，例如透镜和反射镜，以
确保激光的方向和形状符合设计要求。

这些元件有助于形成横向和纵向的十字线。

3.分束器：分束器是一个光学元件，用于将激光束分为水平和垂直
两个方向，形成十字形。

这通常是通过使用棱镜或反射镜来实现的。

4.调整和校准：十字线激光器通常具有调整和校准机制，以确保生
成的十字线准确无误。

这可以包括调整光学元件的位置、控制激光的强度和方向，以及确保十字线的交叉点在需要的位置。

5.电源和控制：十字线激光器需要一个电源供应激光发射器，并可
能包含一些控制装置，例如开关、亮度调节和模式切换。

这些控制装置允许用户根据需要调整和操作激光器。

6.应用领域：十字线激光器常用于建筑、测量、室内装修、木工等
领域，用于提供准确的水平和垂直参考线，以辅助工作的进行。

十字线激光器利用激光技术和精密的光学元件，通过分束和调整生成可见的十字形光线，为定位、测量和标记提供了高度精确的工具。

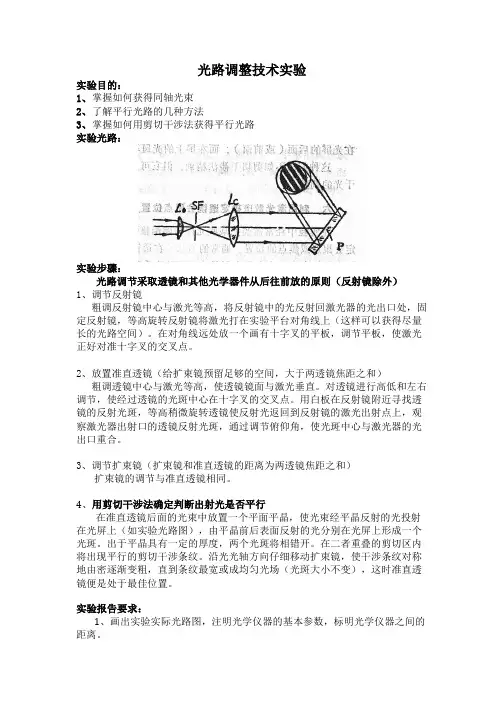

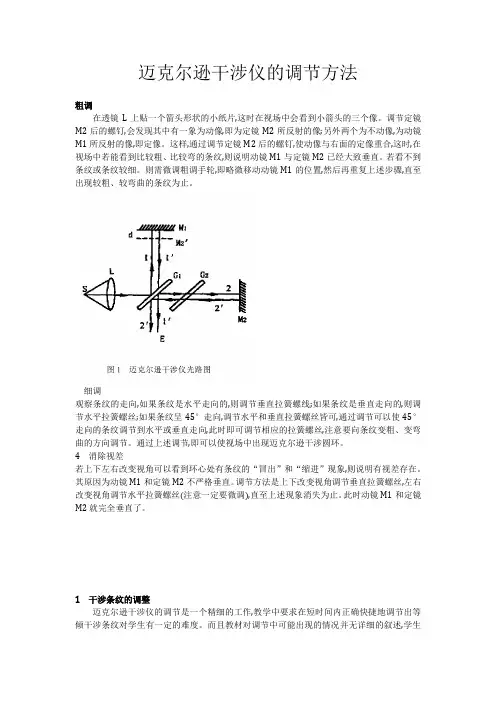

光路调整技术实验实验目的：1、掌握如何获得同轴光束2、了解平行光路的几种方法3、掌握如何用剪切干涉法获得平行光路实验光路：实验步骤：光路调节采取透镜和其他光学器件从后往前放的原则（反射镜除外）1、调节反射镜粗调反射镜中心与激光等高，将反射镜中的光反射回激光器的光出口处，固定反射镜，等高旋转反射镜将激光打在实验平台对角线上（这样可以获得尽量长的光路空间）。

在对角线远处放一个画有十字叉的平板，调节平板，使激光正好对准十字叉的交叉点。

2、放置准直透镜（给扩束镜预留足够的空间，大于两透镜焦距之和）粗调透镜中心与激光等高，使透镜镜面与激光垂直。

对透镜进行高低和左右调节，使经过透镜的光斑中心在十字叉的交叉点。

用白板在反射镜附近寻找透镜的反射光斑，等高稍微旋转透镜使反射光返回到反射镜的激光出射点上，观察激光器出射口的透镜反射光斑，通过调节俯仰角，使光斑中心与激光器的光出口重合。

3、调节扩束镜（扩束镜和准直透镜的距离为两透镜焦距之和）扩束镜的调节与准直透镜相同。

4、用剪切干涉法确定判断出射光是否平行在准直透镜后面的光束中放置一个平面平晶，使光束经平晶反射的光投射在光屏上（如实验光路图），由平晶前后表面反射的光分别在光屏上形成一个光斑。

出于平晶具有一定的厚度，两个光斑将相错开。

在二者重叠的剪切区内将出现平行的剪切干涉条纹。

沿光光轴方向仔细移动扩束镜，使干涉条纹对称地由密逐渐变粗，直到条纹最宽或成均匀光场（光斑大小不变），这时准直透镜便是处于最佳位置。

实验报告要求：1、画出实验实际光路图，注明光学仪器的基本参数，标明光学仪器之间的距离。

2、画出或用相机记录实际观察屏上看到的干涉条纹3、总结实验中遇到的问题，解决方法或自我总结的实验技巧。

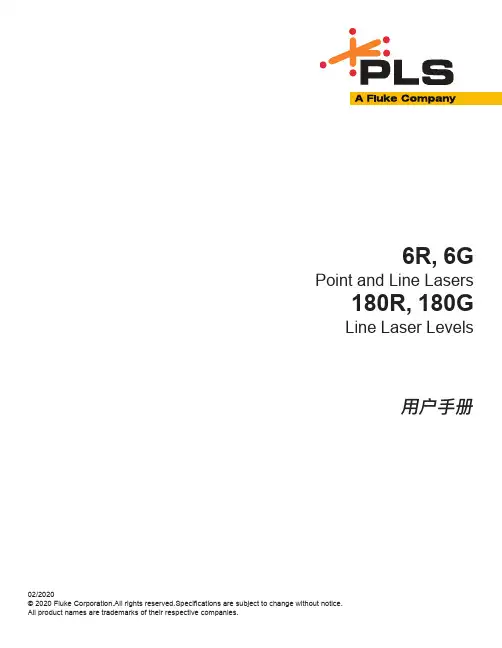

6R, 6GPoint and Line Lasers180R, 180GLine Laser Levels用户手册02/2020© 2020 Fluke Corporation.All rights reserved.Specifications are subject to change without notice.有限保证和责任限制Fluke 保证本产品从购买日起两年内，没有材料和工艺上的缺陷。

本项保证不包括保险丝、可弃置的电池或者因意外、疏忽、误用或非正常情况下的使用或处理而损坏的产品。

经销商无权以 Fluke 的名义提供其它任何保证。

保证期间，如果有维修上的需要，请将损坏的产品（附上故障说明）送到您最近的 Fluke 授权服务中心。

本项保证是您唯一可以获得的补偿。

除此以外， Fluke 不作其它任何明示或暗示的保证，例如适用于某一特殊目的的保证。

FLUKE 不应对基于任何原因或推测的任何特别、间接、偶发或后续的损坏或损失负责。

由于某些州或国家不允许将暗示保证或偶发或后续损失排除在外或加以限制，故上述的责任限制或许对您不适用。

由于某些国家或州不允许对隐含保证的期限加以限制、或者排除和限制意外或后续损坏本保证的限制和排除责任条款可能并不对每一个买方都适用。

如果本保证的某些条款被法院或其它具有适当管辖权的裁决机构判定为无效或不可执行，则此类判决将不影响任何其它条款的有效性或可执行性。

Fluke Corporation P.O.Box 9090 Everett, WA 98206 U.S.A.11/99Fluke Europe B.V.P.O.Box 11865602 BD EindhovenThe NetherlandsООО «Флюк СИАЙЭС»125167, г.Москва,Ленинградский проспект дом 37,корпус 9, подъезд 4, 1 этаж目录标题页码概述 (1)如何联系 Fluke (1)安全须知 (1)熟悉产品 (3)功能 (3)激光和光学玻璃 (4)控件 (5)中心点和选件安装件 (6)使用本产品 (7)新的物体对准 (7)新的水平或对角对准 (7)新的垂直对准 (8)当前物体对准 (9)调垂标记（仅限 6R、6G） (10)新的调垂标记 (10)当前物体垂直检查 (11)方形标记（仅限 6R、6G） (11)检查产品精度 (12)检查水平校平精度 (12)垂直激光精度 (14)调垂精度（仅限 6R、6G） (15)附件 (16)维护 (16)清洁本产品 (16)电池 (17)RBP5 可充电电池 (17)外壳玻璃嵌入件 (18)技术指标 (18)6R, 6G, 180R, 180G 用户手册6R, 6G, 180R, 180G概述概述6R 和 6G Point and Line Laser Level、180R 和 180G Line Laser Level（在下文中统称为“本产品”）是由电池供电的自调平专业级仪器。

请勿直视激光!请使用符合 DIN EN207和BGVB2标准的护目镜!运动时请不要将身体任何部分与激光头接触!切割后有余温可能会烫伤!激光头为精密产品请勿撞击!01.010202 0203.050405.09 0601. 产品概述1.1产品结构示意图温馨提示：使用前务必详细阅读本手册产品名称：晃动焊接头产品型号：ND60产品特性：此焊接头在铝合金焊接，大功率焊接应用方面有很强优势，是一款经济高效的焊接头。

焊接头采用电机驱动X、Y轴振镜片，具有多种摆动模式，且摆动焊接允许工件有不规则焊接、更大间隙等加工参数可以显著提高焊接质量。

焊接头内部结构完全密封，可以避免光学部分受到灰尘污染。

配有气帘和同轴部件，减少焊接烟尘和飞溅残渣对镜片的污染。

保护镜片采用抽屉式结构，更换方便。

可配各种带QBH接头激光器。

温馨提示：使用前务必详细阅读本手册1.2主要功能介绍1.2.1组件简介QBH组件与激光器光纤连接的核心连接器，提供行业标准的光纤接入口。

准直件组件准直镜片装配于激光头内，包含准直镜腔、双凸镜片、垫圈、锁紧弹圈。

振镜组件采用电机驱动X、Y轴振镜片，具有多种摆动模式，扩大焊缝的面积，允许工件有不规则焊缝、更大间隙。

聚焦组件聚焦组件装配于激光头内，包含聚焦镜片组、聚焦镜腔、垫圈、锁紧弹圈和镜降温的水冷系统。

气帘组件将反弹的焊渣吹走，为保护镜提供保护。

CCD组件提供过滤、聚焦功能，为CCD提供安全、可靠。

真实的光源。

保护镜组件使焊渣不能直接飞溅到聚焦镜片上，保护并延长聚焦镜片的使用时间。

分光镜腔座组件把激光反射到工件加工表面。

1.2.2设计与功能本激光头以光纤激光器为光源，在受控距离下在平面机床上对金属进行焊接。

本激光头焊接精准，耐用，便于维护而且易于调整。

所有媒介连接都内置于激光头内！1.2.3辅助媒介保护气体1. 为保护焊接处不氧化，使焊接处得到良好的保护，所使用的保护气体应具备不与焊接体发生有害的化学反应的化学特性。
