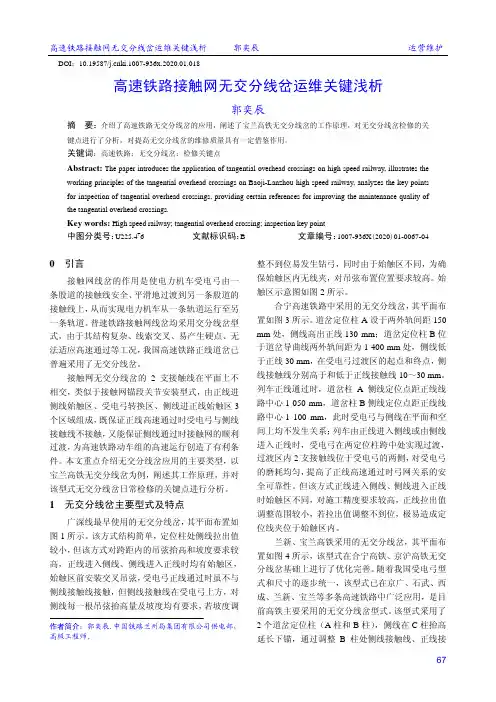

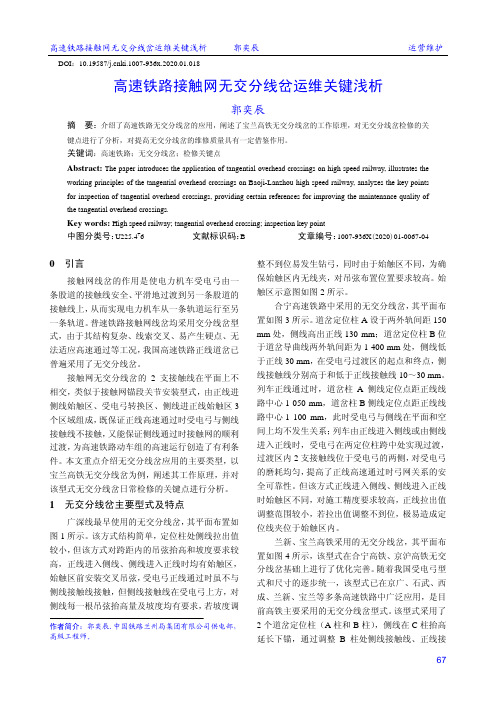

DOI ：10.19587/ki.1007-936x.2020.01.018高速铁路接触网无交分线岔运维关键浅析郭奕辰摘 要：介绍了高速铁路无交分线岔的应用，阐述了宝兰高铁无交分线岔的工作原理，对无交分线岔检修的关键点进行了分析，对提高无交分线岔的维修质量具有一定借鉴作用。
关键词：高速铁路；无交分线岔；检修关键点Abstract: The paper introduces the application of tangential overhead crossings on high speed railway, illustrates theworking principles of the tangential overhead crossings on Baoji-Lanzhou high speed railway, analyzes the key points for inspection of tangential overhead crossings, providing certain references for improving the maintenance quality of the tangential overhead crossings.Key words: High speed railway; tangential overhead crossing; inspection key point+6 文献标识码：B 文章编号：1007-936X (2020)01-0067-04 中图分类号：U225.40 引言整不到位易发生钻弓，同时由于始触区不同，为确保始触区内无线夹，对吊弦布置位置要求较高。
始触区示意图如图2所示。
接触网线岔的作用是使电力机车受电弓由一条股道的接触线安全、平滑地过渡到另一条股道的接触线上，从而实现电力机车从一条轨道运行至另一条轨道。
普速铁路接触网线岔均采用交分线岔型式，由于其结构复杂、线索交叉、易产生硬点、无法适应高速通过等工况，我国高速铁路正线道岔已普遍采用了无交分线岔。
接触网技术课程设计报告班级：电气081学号： 200809045姓名：赵瑛指导教师：田铭兴年月日1.基本题目1.1 题目高速电气化铁道接触网无交叉线岔的分析与研究。
1.2 题目分析首先分析接触网无交叉线岔的原理及特点；然后进行无交叉线岔的检测；最后分析高速电气化铁道接触网无交叉线岔下的机车受电弓运行机理,提出高速接触网无交叉线岔下的机车受电弓几何尺寸配套技术并进行调整。
2.题目：接触网无交叉线岔的分析2.1接触网无交叉线岔的原理及特点简述目前，我国电气化铁路的接触网在站场轨道道岔上方普遍采用限制管将汇交于此的两组接触悬挂予以固定，这一固定装置称为有交叉线岔，如图2.1所示。
图2.1 接触网有交叉线岔图2.2接触网无交叉线岔随着无交叉线岔如图2 .2所示方式的提出，线岔的概念也就发生了相应的变化，如今，线岔应理解为电气化铁路的接触网在站场轨道道岔上方两组接触悬挂汇交（过渡）的特殊结构。
对于电气化铁路而言，要提高电力机车运行速度，必须通过减少离线率来提高受电弓的受流质量，这就需要通过改善接触网的弹性来改善弓网关系。
有交叉线岔的集中重量、硬点以及受电弓相对于两支接触线压力的不匀性，成了改善接触网弹性的制约点，从而制约了电气化铁路的提速与发展。
为了适应电气化铁路提速的需要, 交叉线岔应运而生。
无交叉线岔的最大优点是：可以保证电力机车受电弓从正线高速通过，而受电弓不碰触到侧线的接触线。
机车由区间行驶进入车站停车过程中，受电弓将会由正线接触线向侧线接触线过渡。
该行驶路径将会遇到第一个关键点：550mm交叉吊弦处；第二个关键点：600～1050mm处的始触区；第三个关键点：1050mm交叉吊弦处。
这3个关键点构造成受电弓动态包络线的立体空间。
因此无交叉线岔检修时，必须严格根据铁道线路、机车受电弓的上下振动及左右摆动量、接触线高度等综合计算确定受电弓动态包络线，以确保受电弓能平稳地由正线接触线过渡到侧线接触线。

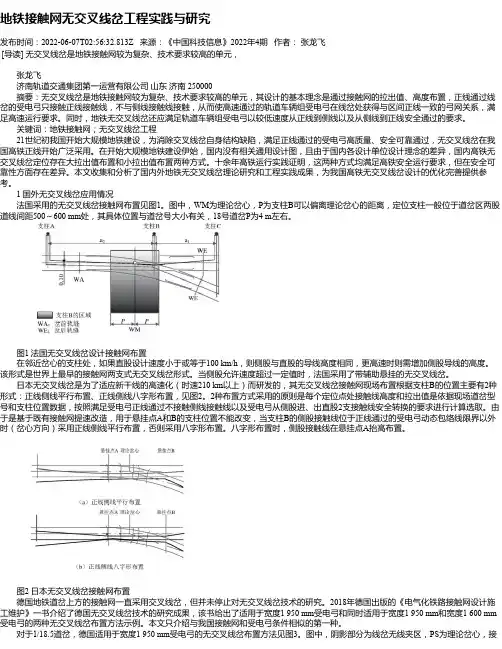

地铁接触网无交叉线岔工程实践与研究发布时间：2022-06-07T02:56:32.813Z 来源：《中国科技信息》2022年4期作者：张龙飞[导读] 无交叉线岔是地铁接触网较为复杂、技术要求较高的单元，张龙飞济南轨道交通集团第一运营有限公司山东济南 250000摘要：无交叉线岔是地铁接触网较为复杂、技术要求较高的单元，其设计的基本理念是通过接触网的拉出值、高度布置，正线通过线岔的受电弓只接触正线接触线，不与侧线接触线接触，从而使高速通过的轨道车辆组受电弓在线岔处获得与区间正线一致的弓网关系，满足高速运行要求。
同时，地铁无交叉线岔还应满足轨道车辆组受电弓以较低速度从正线到侧线以及从侧线到正线安全通过的要求。
关键词：地铁接触网；无交叉线岔工程21世纪初我国开始大规模地铁建设，为消除交叉线岔自身结构缺陷，满足正线通过的受电弓高质量、安全可靠通过，无交叉线岔在我国高铁正线开始广泛采用。
在开始大规模地铁建设伊始，国内没有相关通用设计图，且由于国内各设计单位设计理念的差异，国内高铁无交叉线岔定位存在大拉出值布置和小拉出值布置两种方式。
十余年高铁运行实践证明，这两种方式均满足高铁安全运行要求，但在安全可靠性方面存在差异。
本文收集和分析了国内外地铁无交叉线岔理论研究和工程实践成果，为我国高铁无交叉线岔设计的优化完善提供参考。
1 国外无交叉线岔应用情况法国采用的无交叉线岔接触网布置见图1。
图中，WM为理论岔心，P为支柱B可以偏离理论岔心的距离，定位支柱一般位于道岔区两股道线间距500～600 mm处，其具体位置与道岔号大小有关，18号道岔P为4 m左右。
图1 法国无交叉线岔设计接触网布置在邻近岔心的支柱处，如果直股设计速度小于或等于100 km/h，则侧股与直股的导线高度相同，更高速时则需增加侧股导线的高度。
该形式是世界上最早的接触网两支式无交叉线岔形式。
当侧股允许速度超过一定值时，法国采用了带辅助悬挂的无交叉线岔。
