(完整)初中物理电路故障分析方法

初中物理电路故障的判断方法与技巧电路故障是初中物理课程中的一个重要内容，也是学生最容易出现困难的地方之一。

当电路中出现故障时，学生需要具备一定的判断方法和技巧，才能迅速找到并解决故障。

本文将介绍一些关于初中物理电路故障的判断方法与技巧，希望能帮助学生加深对电路故障的理解，提高解决问题的能力。

一、识别电路故障1. 排查电路元件当电路出现故障时，首先要检查电路中的每个元件，包括电池、电阻、开关、导线等，看是否有松动、脱落或损坏的情况。

有时候故障可能就出在一个小小的元件上，及时发现并更换损坏的元件可以节省很多时间。

2. 观察电路现象当电路中出现故障时，学生需要仔细观察电路现象，比如电流表的示数、灯泡是否亮起等，这些现象会给出一些线索，帮助学生分析故障的原因。

3. 使用仪器进行测量如果条件允许，学生可以使用示波器、万用表等仪器对电路进行测量，找出故障的具体位置和原因。

这些仪器可以帮助学生更加直观地看到电路中的各种参数和波形，有助于判断故障原因。

二、判断电路故障的技巧1. 逐步排除法在排查电路故障时，可以采用逐步排除法，即从电路的起始端开始检查，逐步向末端靠拢，逐步排除各个元件的故障，最终找到故障的原因。

这种方法可以有条不紊地进行故障排查，提高效率。

2. 对比法有时候可以采用对比法来判断电路故障，即将正常工作的电路与故障的电路进行对比，找出它们之间的差异性，从而判断出故障的原因。

这种方法需要学生在平时多进行电路实验，以便熟悉正常工作的电路现象。

3. 综合分析法在排查电路故障时，要进行综合分析，结合电路的原理和相关知识，从整体上来考虑故障的原因。

这种方法要求学生对电路的原理和知识要有比较全面的了解，才能更好地进行判断和分析。

三、避免和解决电路故障1. 注意电路的连接在搭建和使用电路时，要注意电路的连接是否牢固，导线是否接触良好，开关是否正常等，这样可以避免一些由于连接不良引起的故障。

2. 谨慎使用电路元件在使用元件时要小心谨慎，不要随意拆卸或更换元件，以免造成损坏。

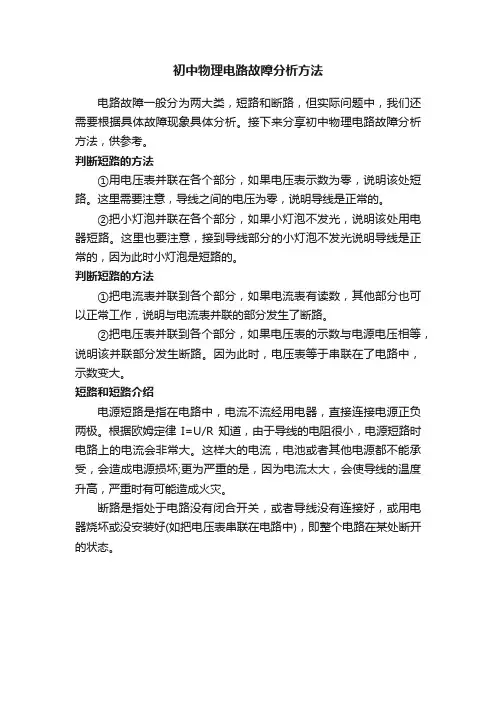

初中物理电路故障分析方法
电路故障一般分为两大类，短路和断路，但实际问题中，我们还需要根据具体故障现象具体分析。

接下来分享初中物理电路故障分析方法，供参考。

判断短路的方法
①用电压表并联在各个部分，如果电压表示数为零，说明该处短路。

这里需要注意，导线之间的电压为零，说明导线是正常的。

②把小灯泡并联在各个部分，如果小灯泡不发光，说明该处用电器短路。

这里也要注意，接到导线部分的小灯泡不发光说明导线是正常的，因为此时小灯泡是短路的。

判断短路的方法
①把电流表并联到各个部分，如果电流表有读数，其他部分也可以正常工作，说明与电流表并联的部分发生了断路。

②把电压表并联到各个部分，如果电压表的示数与电源电压相等，说明该并联部分发生断路。

因为此时，电压表等于串联在了电路中，示数变大。

短路和短路介绍
电源短路是指在电路中，电流不流经用电器，直接连接电源正负两极。

根据欧姆定律I=U/R知道，由于导线的电阻很小，电源短路时电路上的电流会非常大。

这样大的电流，电池或者其他电源都不能承受，会造成电源损坏;更为严重的是，因为电流太大，会使导线的温度升高，严重时有可能造成火灾。

断路是指处于电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好(如把电压表串联在电路中)，即整个电路在某处断开的状态。

电路故障分析技巧1.识别串联电路和并联电路的方法主要有：（1）电流法。

让电流从电源正极出发，若电流只有一条路径通过各个用电器回到电源负极，则这个电路为串联；若电流从某处分成两条或多条支路，则从电流分支处到汇合处之间的各个支路就是并联电路。

（2）节点法。

在识别不规范电路过程中，不论导线有多长，只要中间没有电源和用电器等，导线两端可视为同一点，从而可找出个用电器的公共端，确定其串联或是并联。

（3）根据工作特征判断。

电路中有多个用电器，若其中一个坏了（断路故障），其余用电器都不能工作，则一定为串联电路；若其中一个坏了（断路故障），其余用电器照常工作，则一定为并联电路。

2.实物电路图连线方法若是各种电路元件组成的串联电路,只要从电源的正极出发，顺着电流的方向，逐个把电路元件连接，最后接到电源的负极就可以了。

这里一定要注意的是元件的顺序、电流表"+"、"一"接线柱以及滑动变阻器接线柱的正确连接.。

连接电路的过程中，一定要注意的是元件的顺序，导线必须画到接线柱上，电路的连线不允许交叉。

若是并联电路，可先选择一个支路作为主电路，它与电源等构成串联电路，先按照上述连线。

然后把另一支路连接在主电路上适当位置。

3.常见电路故障及判断（1）电流表没有示数：①电流表被短路、②从电流表两个接线柱到电源两极间的电路中的某处断路了。

（2）电压表没有示数：①与电压表并联的用电器短路、②与被测电路并联的电路之外出现了断路。

（3）电流表没有示数但是电压表有示数并且示数接近电源电压：电压表两接线柱到电源两极间的电路为通路，①被测用电器断路、②电压表串联在电路中。

（4）电路中发现断路时的现象：①小灯泡不亮、②电流表无示数、③电压表无示数、④电压表示数接近电源电压。

（5）电路中发现短路时的现象：①小灯泡仍然亮、②小灯泡不亮（灯泡短路）、③电流表有示数、④电压表有示数（与电压表并联的部分没有短路）、⑤电压表示数为0（与电压表并联的部分发生短路）。

初中物理常见电路故障分析方法精讲1.观察电路：当发现电路故障时，首先要仔细观察电路的整体情况，包括电源、导线、电阻等元件是否正确连接，是否有明显的损坏或松动。

检查是否存在电路的明显短路、开路或接触不良等问题。

2.逐个分析元件：针对电路中每一个元件，逐个进行分析。

首先检查电源是否正常工作，电源的电压是否稳定，电池的电量是否充足等。

接下来检查导线是否完好，导线是否有损坏或接触不良的情况，尤其是导线的两端是否正确连接到相应的元件上。

3.判断开路故障：如果电路中有开路故障，首先确定是否有元件没有正确连接或接触不良。

如果检查发现元件连接良好，可以使用万用表或者电路测试仪等工具，逐个测试电路中的元件是否损坏。

当电流不能正常通过一些元件时，很可能该元件存在开路故障。

4.判断短路故障：如果电路中有短路故障，首先要检查是否有两根导线之间的直接接触或者导线与其他元件之间的接触。

如果排除了接触问题，可以采用以下方法进行判断：-通过观察发现是否有元件损坏或烧毁的痕迹，短路现象常常伴随着明显的热量和焦糊味。

-使用万用表等仪器进行电阻测量，如果电路的电阻远远小于正常范围，说明可能存在短路故障。

-逐个拆卸电路中的元件，重新连接电路，判断电路是否能正常工作。

当电路能正常工作时，之前的元件可能存在短路故障。

5.判断接触不良故障：当电路中出现信号不通或者电阻变大的情况，很可能是存在元件之间接触不良的问题。

可以采用以下方法进行判断：-使用钳子或者镊子等工具，小心地挤压或者移动元件的接触部分，观察电路是否会出现变化。

如果电路能正常工作，说明存在接触不良的故障。

-使用万用表等测量工具进行电阻测量，逐个测试电路中的元件的导通情况，判断是否存在接触不良的问题。

通过以上步骤细致地分析电路故障，可以提高排除故障的效率，并帮助学生更好地理解电路原理和问题解决的方法。

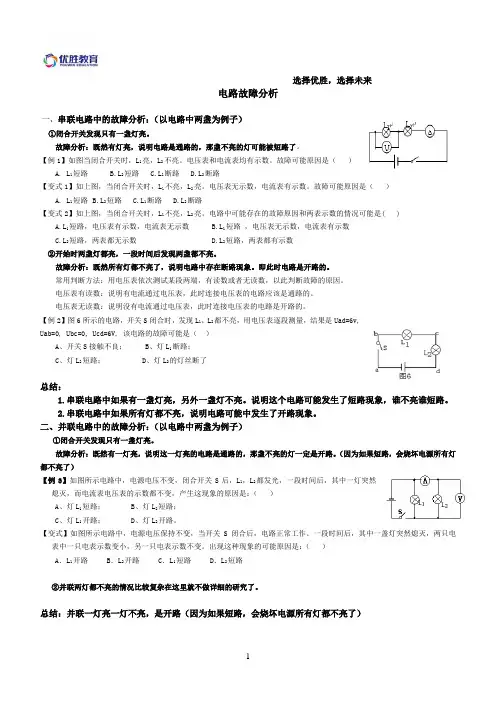

选择优胜，选择未来电路故障分析一、串联电路中的故障分析：（以电路中两盏为例子）①闭合开关发现只有一盏灯亮。

故障分析：既然有灯亮，说明电路是通路的，那盏不亮的灯可能被短路了。

【例1】如图当闭合开关时，L1亮，L2不亮。

电压表和电流表均有示数。

故障可能原因是（）A. L1短路B.L2短路C.L1断路D.L2断路【变式1】如上图，当闭合开关时，L1不亮，L2亮。

电压表无示数，电流表有示数。

故障可能原因是（）A. L1短路B.L2短路C.L1断路D.L2断路【变式2】如上图，当闭合开关时，L1不亮，L2亮。

电路中可能存在的故障原因和两表示数的情况可能是( )A.L1短路，电压表有示数，电流表无示数B.L1短路，电压表无示数，电流表有示数C.L2短路，两表都无示数D.L2短路，两表都有示数②开始时两盏灯都亮，一段时间后发现两盏都不亮。

故障分析：既然所有灯都不亮了，说明电路中存在断路现象。

即此时电路是开路的。

常用判断方法：用电压表依次测试某段两端，有读数或者无读数，以此判断故障的原因。

电压表有读数：说明有电流通过电压表，此时连接电压表的电路应该是通路的。

电压表无读数：说明没有电流通过电压表，此时连接电压表的电路是开路的。

【例2】图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v,Uab=0, Ubc=0, Ucd=6V, 该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了总结：1.串联电路中如果有一盏灯亮，另外一盏灯不亮。

说明这个电路可能发生了短路现象，谁不亮谁短路。

2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。

二、并联电路中的故障分析：（以电路中两盏为例子）①闭合开关发现只有一盏灯亮。

故障分析：既然有一灯亮，说明这一灯亮的电路是通路的，那盏不亮的灯一定是开路。

（因为如果短路，会烧坏电源所有灯都不亮了）【例3】如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（）A、灯L1短路；B、灯L2短路；C、灯L1开路；D、灯L2开路。

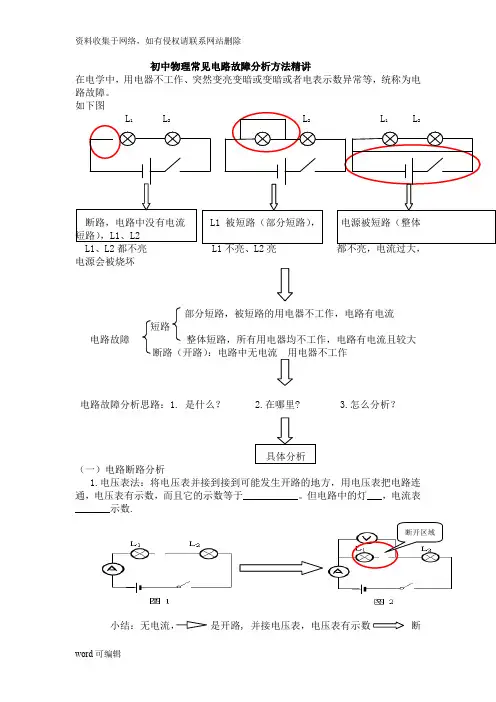

初中物理常见电路故障分析方法精讲在电学中，用电器不工作、突然变亮变暗或变暗或者电表示数异常等，统称为电路故障。

如下图电源会被烧坏部分短路，被短路的用电器不工作，电路有电流短路电路故障整体短路，所有用电器均不工作，电路有电流且较大断路（开路）电路故障分析思路：1. 是什么？ 2.在哪里? 3.怎么分析？（一）电路断路分析1.电压表法：将电压表并接到接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于___________。

但电路中的灯___，电流表_______示数.是开路, 并接电压表，电压表有示数断路在接点内且接近电源电压例1.如图电路中，电源电压为3伏。

当开关K 闭合时，两灯泡都不发光，且电压表V 的示数为3伏。

产生这一现象的原因可能是 ( )(A)灯L1短路 (B)灯L2短路(C)灯L1开路 (D)灯L2开路解析：两灯不亮无电流，是开路并接电压表，电压表最大示数 3V断路在接点内，L1断路（开路）了如图1所示的电路，闭合开关S表进行测量，结果是，则此电路的故障可能是（）A. 开关S 接触不良B. 小灯泡灯丝断了C. d 、e 间出现断路D. e 、f 间出现断路2.导线法：把一根导线并接到可能发生开路的地方，电路被连通，可以观察到_______有示数， _______发光。

并接导线，电流表有示数，灯亮路在接点内例2.如图所示电路，闭合开关时，发现电流表指针几乎没有偏转。

某同学拿一根导线去查找电路故障，他将导线并接在bc 、 cd 、ed 两端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是( )A ．e 点断路B ．L1开路C ．电流表短路D ．L2开路3.灯泡法：灯泡法：将灯泡并接到可能发生开路的地方，电路被接通，可以观察到电流表_______, 灯泡____________。

V U U U V U de bd ab ae 3003====，，，资料收集于网络，如有侵权请联系网站删除小结：无电流，断路有电流，灯亮断路在接点内（二）电路短路分析：在电路断路故障中，常常表现为局部短路，其判断常用电压表法：电压表法：将电压表并接到可能发生局部短路的地方， 电压表________示数小结：电路有电流，电流较大，短路无示数路在接点内例3：如图电路中，电源电压为6伏。

初中物理电路故障判断一、电路故障判断的基本方法1. 根据电流表、电压表的示数情况判断- 电流表- 若电流表无示数，可能是电路断路，导致没有电流通过电流表。

例如在串联电路中，电流表串联在电路里，如果某处断路（如灯泡灯丝断了、导线接触不良等），电路中就没有电流，电流表无示数。

- 若电流表有示数且很大，可能是电路短路。

比如在串联电路中，某个用电器被短路（如用一根导线直接连接在灯泡两端，灯泡被短路），电路中的电阻变小，根据I = U/R（电源电压不变），电流会增大，电流表可能出现示数很大的情况。

- 电压表- 电压表无示数，可能是电压表所测部分短路，或者电压表与电源之间断路。

在串联电路中，如果电压表测某个用电器电压，当这个用电器短路时，电压表相当于测一段导线的电压，示数为0；如果电压表与电源之间的导线断开等情况，电压表也无示数。

- 电压表有示数，可能是电压表所测部分以外的电路断路。

例如在串联电路中，若电压表测某个电阻电压，当另一个电阻断路时，电压表串联在电路中，由于电压表内阻很大，根据分压原理，电压表几乎分得全部电源电压，所以有示数。

2. 根据用电器的工作情况判断- 如果某个用电器不工作，可能是该用电器自身断路（如灯丝断了），或者是与它串联的电路部分断路，导致没有电流通过该用电器。

- 如果多个用电器都不工作，可能是干路断路或者电源出现故障（如电源没电了）。

3. 用导线法判断故障位置（适用于简单电路）- 在串联电路中，如果怀疑某个用电器断路，可以用一根导线将该用电器两端短接。

如果短接后电路中的其他用电器能正常工作，那么就是这个用电器断路了。

例如，在一个由电池、开关、灯泡L_1和L_2组成的串联电路中，L_1不亮，L_2也不亮，电流表无示数。

可以用导线短接L_1两端，如果L_2亮了，电流表有示数，就说明L_1断路了。

4. 用电流表法判断故障位置（有一定危险性，操作需谨慎）- 在串联电路中，如果怀疑某个用电器断路，可以将电流表串联在该用电器两端。

电路故障的种类及判断方法、电路故障及其种类:1、电路故障：电路连接完成后，闭合开关通电时，发现整个电路或者部分电路无法正常工作的现象叫电路故障；2、电路故障类型，主要有两种，短路和断路。

断路原因：元件损坏、接触不良短路：分为电源短路和局部短路两种。

①电源短路：指电流不经过用电器而直接从电源的正极回到负极。

电源短路，有如下图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。

导致电路中电流过大，从而烧坏电源或者电流表。

这两种情况都是绝对不允许的。

②局部短路：指的是串联的多个元件（含用电器、电表、开关）中的一个或多个（当然不是全部）在电路中不起作用（无电流通过该元件），这种情况通常是由于接线的原因或者电路发生故障引起的，一般不会造成较大的危害。

根据短路元件的不同又分为：用电器短路、电表短路、开关短路几种。

注意：在并联电路中，一旦用电器短路，同时就会造成电源短路。

3、家庭电路的电路故障：家庭电路的故障是常考的题型之一，家庭电路常见故障有四种：断路、短路、过载和漏电。

断路电灯不亮，用电器不工作，表明电路中出现断路。

断路时电路中无电流通过，该故障可用测电笔查出。

短路短路就是指电流没有经过用电器而直接构成通路。

发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。

若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。

过载电路中用电器总功率过大，导致通过导线的总电流大于导线规定的安全电流值。

出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。

漏电如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。

使用漏电保护器能预防漏电的发生。

例1小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查,发现其中一个孔能使测电笔的氧管发光，故障原因可能是（）A.进户线火线上的熔丝烧断B.进户线零线断了C.书桌边的插座与零线断开D.书桌边的插座与火线断开点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。

初中物理常见电路故障分析方法精讲电路故障是指在电路正常工作过程中突然出现的异常现象，通常会导致电路无法正常工作。

为了解决电路故障，我们需要采取一系列的方法来进行分析和诊断。

以下是常见的电路故障分析方法：1.观察法：通过仔细观察电路故障现象，如电路是否有火花或者发热现象，设备是否有异常运行等，可以帮助我们初步了解故障的原因。

2.分步法：将电路分成几个部分，逐一检查每个部分的工作状态，从而确定具体哪一步出现了故障。

例如，我们可以逐一检查电源、开关、电线等，以确定具体故障点。

3.储存法：通过在电路中插入记录仪等设备，将电路的工作状态记录下来，然后通过分析记录数据，查找出故障点。

4.替换法：将电路中的不工作的元件或者设备替换成正常工作的元件或者设备，然后观察电路是否能够正常工作，从而确定故障点所在。

5.排除法：通过逐一排除电路中的元件或者设备，来确定故障点所在。

例如，我们可以先排除电源是否正常，然后再逐一排除开关、电线等，最终找出故障点。

6.借助工具：使用一些专业的检测工具来辅助分析电路故障，例如万用表、示波器等。

这些工具可以帮助我们测量电压、电流、电阻等参数，从而定位故障点。

7.思维导图：通过绘制思维导图，将电路中的各个元件和设备按照逻辑关系进行连接，并标注出各个元件和设备的工作状态。

这样可以更清晰地了解电路的结构和工作状况，从而更容易找出故障点。

总之，电路故障分析是一个需要经验和专业知识结合的过程。

通过观察、分步、储存、替换、排除等方法，借助工具和思维导图的辅助，我们可以更有效地定位电路故障，从而进行修复和恢复正常工作。

初中物理电学电路故障分析在这种情况下，需要检查那盏不亮的灯，看看是否有烧坏或其他损坏的情况。

②闭合开关后两盏灯都不亮。

故障分析：这种情况下，电路很可能发生了断路。

需要检查电路中的连接是否正常，是否有松动或损坏的情况。

二、并联电路中的故障分析：（以电路中两盏为例子）①其中一盏灯不亮。

故障分析：并联电路中，每个用电器都有独立的通路，所以一盏灯不亮，不会影响其他灯的工作。

需要检查这盏灯本身是否有问题，比如灯泡是否烧坏。

②所有灯都不亮。

故障分析：这种情况下，可能是电源或电路中的连接出现了问题。

需要检查电源是否正常，电路中的连接是否松动或损坏。

总之，电路故障的分析和诊断需要有一定的经验和技巧。

通过研究常见故障的分析方法和检测手段，可以提高自己的电路故障诊断能力。

如上图所示，当闭合开关时，L1不亮，L2亮。

电压表无示数，电流表有示数。

根据常用判断方法，电压表无读数说明连接电压表的电路是开路的，因此故障可能是L1断路或开关S接触不良。

对于第二个例子，开始时两盏灯都亮，一段时间后发现两盏都不亮。

根据常识，所有灯都不亮说明电路中存在断路现象，即电路是开路的。

可以用电压表逐段测量，如果某段两端有读数，则说明该段电路是通路的。

如果所有灯都不亮，则故障可能是开路现象。

对于并联电路中的故障分析，如果闭合开关发现只有一盏灯亮，则说明另一盏灯的电路是开路的。

如果一段时间后其中一盏灯突然熄灭，而电流表电压表的示数都不变，则故障可能是该灯的开路。

并联两灯都不亮的情况比较复杂，这里不做详细研究。

下面是一些回馈练：1.电路如图所示，当开关S闭合时，两个表都有示数。

过一会儿，电压表的示数突然变小，电流表的示数突然变大。

下列故障判断可能是（）：A。

L1短路；B。

L2灯短路；C。

L1灯丝断开；D。

L2灯丝断开。

2.电路如图所示，当开关S1和S2都闭合时，下列判断正确的是（）：A。

只有L1发光；B。

只有L2发光；XXX和L2都发光；D。

L1和L2都不发光。

电路故障的种类及判断方法、电路故障及其种类:1、电路故障：电路连接完成后，闭合开关通电时，发现整个电路或者部分电路无法正常工作的现象叫电路故障；2、电路故障类型，主要有两种，短路和断路。

断路原因：元件损坏、接触不良短路：分为电源短路和局部短路两种。

①电源短路：指电流不经过用电器而直接从电源的正极回到负极。

电源短路，有如下图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。

导致电路中电流过大，从而烧坏电源或者电流表。

这两种情况都是绝对不允许的。

②局部短路：指的是串联的多个元件（含用电器、电表、开关）中的一个或多个（当然不是全部）在电路中不起作用（无电流通过该元件），这种情况通常是由于接线的原因或者电路发生故障引起的，一般不会造成较大的危害。

根据短路元件的不同又分为：用电器短路、电表短路、开关短路几种。

注意：在并联电路中，一旦用电器短路，同时就会造成电源短路。

3、家庭电路的电路故障：家庭电路的故障是常考的题型之一，家庭电路常见故障有四种：断路、短路、过载和漏电。

断路电灯不亮，用电器不工作，表明电路中出现断路。

断路时电路中无电流通过，该故障可用测电笔查出。

短路短路就是指电流没有经过用电器而直接构成通路。

发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。

若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。

过载电路中用电器总功率过大，导致通过导线的总电流大于导线规定的安全电流值。

出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。

漏电如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。

使用漏电保护器能预防漏电的发生。

例1小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查,发现其中一个孔能使测电笔的氧管发光，故障原因可能是（）A.进户线火线上的熔丝烧断B.进户线零线断了C.书桌边的插座与零线断开D.书桌边的插座与火线断开点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。

判断电路故障的方法初三物理1. 检查电源是否正常：首先检查电路供电是否正常，可以使用电压表或电池进行测试。

如果电源没有输出电压或电压不稳定，可能是电源故障。

2. 检查线路连接：检查电路中的所有线路连接是否牢固，无松动或脱落的情况。

特别注意电路开关、插头、插座等连接处是否正常。

3. 检查保险丝或断路器：如果电容器不能正常工作，可能是保险丝烧毁或断路器跳闸。

检查保险丝或断路器，如果发现损坏或跳闸，应及时更换或重置。

4. 检查电阻或电容器：使用电阻表或电容表对电路中的电阻或电容器进行测试。

如果读数为无穷大或电容器无法充电，可能是电阻或电容器损坏。

5. 检查开关状态：检查电路中的开关状态，确保开关处于正确的位置。

如果开关中断或损坏，电路将无法正常通电。

6. 检查元器件：检查电路中的元器件，如二极管、电感等是否正常工作。

如果发现损坏或失效的元器件，应及时更换。

7. 检查线路断路：使用电线探测仪或万用表的导通测试功能，检查电路中是否存在断路现象。

如果在电路中发现断路，需要查找并修复断路点。

8. 检查短路现象：使用电线探测仪或万用表的短路测试功能，检查电路中是否存在短路现象。

如果发现短路，需要找出短路点，并将其修复或隔离。

9. 检查电路负载：检查电路中的负载是否过大，可能导致电路故障。

如果负载过大，应考虑减少负载或增加电源供电能力。

10. 检查电路板连接：对于使用电路板的电路，检查电路板上的连接是否正常。

确保电路板上的焊点牢固，并检查电路板上的元器件是否正确安装。

如果有问题，需要重新焊接或更换电路板。

初中物理电路故障分析电路故障是指在电路中出现了不正常的工作现象，可能导致电路无法正常工作或损坏。

初中物理中学习的电路主要包括串联、并联、电流和电压等知识点。

下面将以这些知识点为基础，对初中物理电路故障进行分析。

1.串联电路故障分析：串联电路是指电流只有一条可行路径通过所有的电器元件。

串联电路中的故障可以有以下几种情况：1.1电线脱落或接触不良：在串联电路中，电线起到连接各个元件的作用。

如果电线脱落或接触不良，会导致电流无法正常通过，从而使整个电路无法工作。

1.2元件损坏：如果串联电路中的一个元件损坏，会影响整个电路的工作。

例如，如果电路中的一个灯泡烧坏，整个串联电路就无法正常工作，因为电流不能流过烧坏的灯泡。

2.并联电路故障分析：并联电路是指电流可以有多个可行路径通过各个电器元件。

并联电路中的故障可以有以下几种情况：2.1元件短路：如果并联电路中的一个元件短路，即两端直接相连形成了一个近乎零电阻的通路，这时电流会主要通过短路处，导致其他元件的电流减小或无法通过。

例如，如果并联电路中的一个开关损坏，导致开关两端之间形成了一个短路，那么其他的元件如灯泡就无法正常亮起。

2.2元件开路：如果并联电路中的一个元件开路，即两端之间断开，那么电流就无法通过开路处，导致其他元件的电流减小或无法通过。

例如，如果并联电路中的一个电池被取出，那么其他的元件就无法正常工作。

3.电流分析：电路中的电流是由正极流向负极的带电粒子在电路中传播而形成的。

电流的大小和方向可以通过安培表进行测量。

当电流发生故障时，可以通过安培表进行故障分析。

3.1电源故障：当电源输出的电流小于电路中电器元件所需的电流时，电路中的元件可能无法正常工作。

例如，如果电路中使用的电池电量不足，电路中的灯泡可能变暗或无法亮起。

3.2过载故障：当电路中的元件过多，或者其中一元件需要的电流超过了电路所能提供的电流时，电路就会发生过载故障。

例如，如果并联电路中连接了过多的电器，电路的电流可能超过电源能力，导致电路无法正常工作或电源短路。

一、初中物理电路故障分析1、电压表示数为零的情况A 电压表并联的用电器发生短路(一灯亮一灯不亮，电流表有示数)B 电压表串联的用电器发生断路(两灯都不亮，电流表无示数)C 电压表故障或与电压表连线发生断路(两灯都亮，电流表有示数)2、电压表示数等于电源电压的情况A 电压表测量的用电器发生断路（两灯都不亮，电流表无示数）注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。

如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。

B 电路中旁边用电器发生短路（一灯亮一灯不亮，电流表有示数）总结：如图，两灯泡串联的电路中，一般出现的故障问题都是发生在用电器上，所以通常都有这样一个前提条件已知电路中只有一处故障，且只发生在灯泡L1或L2上。

若两灯泡都不亮，则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路。

此两种情况电流表均无示数。

若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路，如果电压表此时有示数，则一定是和电压表串联的灯泡发生了短路，如果电压表此时无示数，则一定是和电压表并联的灯泡发生了短路。

此两种情况电流表均有示数3、用电压表电流表排查电路故障A、用电压表判断电路故障，重要结论：电压表有示数说明和电压表串联的线路正常，和电压表并联的线路有故障。

若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常。

电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。

初中物理电路故障的判断方法与技巧电路故障是指电路工作中出现问题，使得电路无法正常工作的情况。

在日常生活和学习中，我们经常会遇到电路故障的情况，比如家里的开关不工作、手机充电不了等等。

对于初中生来说，了解电路故障的判断方法与技巧是非常重要的。

一、常见的电路故障情况1. 电路断路：电路中的导线或元器件断开，导致电流无法通路。

2. 电路短路：电路中的两个不同导线或元器件之间直接相连，导致电流绕过元器件或导线直接流过，使得电路不能正常工作。

3. 元器件损坏：电路中的元器件因为工作时的过载或者老化损坏，导致电路无法正常工作。

4. 电路接触不良：导线或者元器件的接触不良，导致电路电流传输受到影响。

二、电路故障的判断方法与技巧1. 观察法在发现电路故障时，首先可以通过观察的方式来判断故障的大致范围。

可以观察电路中各个元器件的工作状况，比如是否有明显的损坏痕迹、是否有烧焦或者发热现象等等。

通过观察可以初步判断故障的大致范围，比如是否是元器件损坏、接触不良等等。

2. 测量法在通过观察后，还需要通过仪器进行具体的测量来确认故障的具体位置。

常用的测量仪器包括电流表、电压表等。

通过测量可以准确地确认故障的具体位置，比如是哪个元器件损坏、哪个部分接触不良等等。

3. 排除法在确认故障位置后，需要通过排除法来找出故障的具体原因。

比如对于断路或者短路的情况，可以通过逐步排除的方法来找出导致故障的元器件或者导线。

在排除故障时需要注意安全，避免出现二次故障。

4. 记录法在对故障进行排除的过程中，需要及时记录下每一步操作和测量的结果。

这样可以在排除故障出现问题时进行回溯，找出出现问题的原因。

记录法可以帮助我们更快更准确地找出故障的原因。

5. 修复法一旦确认了故障的具体原因，就需要根据具体情况进行修复。

修复的方法可以包括更换损坏的元器件、修复接触不良的部分等等。

修复时需要注意安全，以免出现二次故障。

三、遇到故障时的应对策略1. 冷静分析：在遇到电路故障时，首先要保持冷静，进行冷静的观察和分析，找出故障的大致范围。

初中物理电路故障分析方法电路故障的种类及判断方法电路故障是指电路连接完成后，闭合开关通电时，发现整个电路或部分电路无法正常工作的现象。

常见的电路故障类型有两种，分别是短路和断路。

断路是指电路中某个元件损坏或接触不良，导致电流无法通过该元件。

短路又分为电源短路和局部短路两种。

电源短路指电流不经过用电器而直接从电源的正极回到负极。

在电路中，导线直接接到电源两极上或电流表直接接到电源两极上都会导致电路中电流过大，从而烧坏电源或电流表。

局部短路指的是串联的多个元件中的一个或多个在电路中不起作用（无电流通过该元件），通常是由于接线的原因或电路发生故障引起的。

根据短路元件的不同，又分为用电器短路、电表短路和开关短路几种。

需要注意的是，在并联电路中，一旦用电器短路，就会同时造成电源短路。

家庭电路常见故障有四种，分别是断路、短路、过载和漏电。

断路表现为电灯不亮，用电器不工作，可用测电笔查出。

短路指电流没有经过用电器而直接构成通路，导致电路中的电阻很小，电流很大，保险丝会自动熔断。

如果保险丝不合适，导线会因发热而温度迅速升高，引发火灾。

过载是指电路中用电器总功率过大，导致通过导线的总电流大于导线规定的安全电流值，轻则导致用电器实际功率下降，重则导线会因过热而引发火灾。

漏电是指导线外层或用电器的绝缘性能下降，电流会不经用电器而直接“漏”入地下，造成用电器实际功率下降，也能造成人体触电。

使用漏电保护器能预防漏电的发生。

小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光。

用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。

因此，故障原因可能是书桌边的插座与火线断开。

例1：家庭电路中的两根电线分别为火线和零线，它们之间的电压为220V。

正常情况下，零线与大地之间无电压，火线与大地之间电压为220V。

测电笔的氖管只要发光，就表明它接触的是火线。

初中物理电路故障分析方法电路故障分析是电路实验的重要环节。

在实际操作中，经常会遇到电路中出现各种问题，如电灯不亮、电流过大、电压过大等。

这时，需要掌握一些基本的电路故障分析方法，以便能够快速准确地找出故障的原因，并进行修理。

一、排除故障各部分1.发挥自身电子学知识，根据故障的表现特点，结合元件的工作原理进行分析。

2.分类排查电源、开关、灯泡等各个部分是否正常工作。

可以采用拔插法，如果更换一些元件后，故障消失或改变，那么可以确定故障在于这个元件上。

3.对于问题瞬是难以观察的电子元件，可以通过测量电阻、电压和电流等特征参数来确定元件是否正常工作。

比如，对于灯泡，可以通过万用表测量其两端的电压和电流大小，再与正常情况下的数值进行对比，来判断灯泡是否出故障。

如果电压或电流超出了正常的范围，那么说明这个元件存在问题。

二、故障可能原因分析1.故障原因可能是元件的问题，如电阻值过大或过小、电容失效、二极管打极等。

这时可以通过更换元件的方式来确定是哪个元件出了问题。

2.故障原因可能是电路布线或接线不当，如接触不良、导线短路或断开等。

这时可以通过对接线的检查，找出问题所在，并及时进行修复。

3.故障原因也可能是电源的问题，可能是电源供电不稳定、电源输出电流过大或过小等。

这时可以通过测量电源的输出电压和电流，来确定电源是否存在问题。

如果电源输出电压和电流与标准值不符，那么说明电源存在问题，需要及时更换或修理。

三、故障现象和故障原因的对应1.如果电路中的灯泡不亮，可能是灯泡本身的问题，可以通过更换灯泡来解决。

如果更换灯泡后，故障依旧存在，那么可能是电路供电不正常，需要检查电源的输出电压和电流是否正常。

2.如果电流过大，可能是电阻短路或电源电压过高导致的。

可以通过测量电路中的电阻、电压和电流，来确定故障的原因。

如果电阻过小或电压过大，那么说明可能是电阻短路或电源电压过高；如果电流过大，但是电路中的元件工作正常，那么说明可能是电源的问题。
