初中物理电路故障分析--珍藏版

电路故障的种类及判断方法、电路故障及其种类:1、电路故障：电路连接完成后，闭合开关通电时，发现整个电路或者部分电路无法正常工作的现象叫电路故障；2、电路故障类型，主要有两种，短路和断路。

断路原因：元件损坏、接触不良短路：分为电源短路和局部短路两种。

①电源短路：指电流不经过用电器而直接从电源的正极回到负极。

电源短路，有如下图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。

导致电路中电流过大，从而烧坏电源或者电流表。

这两种情况都是绝对不允许的。

②局部短路：指的是串联的多个元件（含用电器、电表、开关）中的一个或多个（当然不是全部）在电路中不起作用（无电流通过该元件），这种情况通常是由于接线的原因或者电路发生故障引起的，一般不会造成较大的危害。

根据短路元件的不同又分为：用电器短路、电表短路、开关短路几种。

注意：在并联电路中，一旦用电器短路，同时就会造成电源短路。

3、家庭电路的电路故障：家庭电路的故障是常考的题型之一，家庭电路常见故障有四种：断路、短路、过载和漏电。

断路电灯不亮，用电器不工作，表明电路中出现断路。

断路时电路中无电流通过，该故障可用测电笔查出。

短路短路就是指电流没有经过用电器而直接构成通路。

发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。

若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。

过载电路中用电器总功率过大，导致通过导线的总电流大于导线规定的安全电流值。

出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。

漏电如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。

使用漏电保护器能预防漏电的发生。

例1小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查,发现其中一个孔能使测电笔的氧管发光，故障原因可能是（）A.进户线火线上的熔丝烧断B.进户线零线断了C.书桌边的插座与零线断开D.书桌边的插座与火线断开点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。

初中物理电路故障分析--珍藏版如果电压表此时有示数，则一定是和电压表串联的灯泡发生了短路，如果电压表此时无示数，则一定是和电压表并联的灯泡发生了短路。

此两种情况电流表均有示数3、用电压表电流表排查电路故障A、用电压表判断电路故障，重要结论：电压表有示数说明和电压表串联的线路正常，和电压表并联的线路有故障。

若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常。

电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。

B、用电流表测电路的通断，有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1断路 2 电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联，见上面2A）互动训练1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。

如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（ D ）A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。

2、如图2所示，下列说法正确的是（ A ）A、电流表的连接是正确的；B、电压表的连接是正确的；C、两表的连接都是错误的；D、电流表将会被烧坏。

3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现（ A ）A、电流表被烧坏；B、电压表被烧坏；C、两只灯会被烧坏；D、两只灯都能发光。

4、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（ C ）A、电源接线接触不良； B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断； D、灯L2发生短路，其他元件完好。

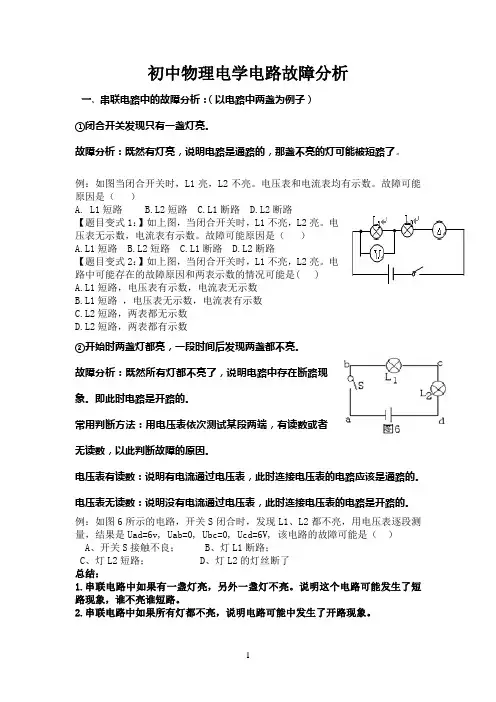

初中物理电学电路故障分析一、串联电路中的故障分析：（以电路中两盏为例子）（一）闭合开关发现只有一盏灯亮。

故障分析：既然有灯亮，说明电路是通路的，那盏不亮的灯可能被短路了。

例：如图当闭合开关时，L1亮，L2不亮。

电压表和电流表均有示数。

故障可能原因是（）A. L1短路B.L2短路C.L1断路D.L2断路【题目变式1：】如上图，当闭合开关时，L1不亮，L2亮。

电压表无示数，电流表有示数。

故障可能原因是（）A.L1短路B.L2短路C.L1断路D.L2断路【题目变式2：】如上图，当闭合开关时，L1不亮，L2亮。

电路中可能存在的故障原因和两表示数的情况可能是( )A.L1短路，电压表有示数，电流表无示数B.L1短路，电压表无示数，电流表有示数C.L2短路，两表都无示数D.L2短路，两表都有示数（二）开始时两盏灯都亮，一段时间后发现两盏都不亮。

故障分析：既然所有灯都不亮了，说明电路中存在断路现象。

即此时电路是开路的。

常用判断方法：用电压表依次测试某段两端，有读数或者无读数，以此判断故障的原因。

电压表有读数：说明有电流通过电压表，此时连接电压表的电路应该是通路的。

电压表无读数：说明没有电流通过电压表，此时连接电压表的电路是断路的。

例：如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V,该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了总结：1.串联电路中如果有一盏灯亮，另外一盏灯不亮。

说明这个电路可能发生了短路现象，谁不亮谁短路。

2.串联电路中如果所有灯都不亮，说明电路可能中发生了断路现象。

二、并联电路中的故障分析：（以电路中两盏为例子）（一）闭合开关发现只有一盏灯亮。

故障分析：既然有一灯亮，说明这一灯亮的电路是通路的，那盏不亮的灯一定是开路。

（因为如果短路，会烧坏电源所有灯都不亮了）例：如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，原因是：（）A、灯L1知路；B、灯L2短路；C、灯L1开路；D、灯L2开路。

初中物理常见电路故障类型及原因分析电路故障是指在电流通路中出现的异常状况，导致电路无法正常工作的情况。

下面将介绍一些初中物理常见的电路故障类型及其原因分析。

1.电源故障电源故障是电路中最常见的问题之一、常见的电源故障包括电源漏电、电源短路、电源电压不稳定等。

电源漏电是指电源线与外界产生了电气接触，导致电流通过地线回路流失，通常是由于电源线绝缘劣化或者电插座接触不良造成的。

电源短路是指电源内部的元件出现短路，导致电流异常增大，通常是由于元件老化、烧坏或外部短路导致的。

电源电压不稳定则可能由于电压调节器故障、电源线接触不良等原因引起。

2.连接线故障连接线故障通常包括接触不良、接线松动或断开。

接触不良是指连接线与元件之间接触不紧密，导致电流无法正常通过；接线松动则是指连接线没有牢固固定，导致电流无法稳定流过；断开是指连接线被切断，导致电流无法流通。

这些故障通常是由于接线不牢固、线材老化或者线路长期使用产生疲劳断裂等原因造成的。

3.开关故障开关故障是指电路中的开关无法正常切换或控制电路的通断。

开关故障通常是由于接触不良、设备老化、开关按钮坏掉等原因引起的。

例如，开关无法开关时，可能是开关接触不良导致的；开关处于半开状态时，可能是按钮弹簧失效或磨损导致的。

此外，过载操作、频繁开关也可能导致开关损坏。

4.元件故障电路中的元件故障通常包括电容器漏电、电阻变化、二极管烧坏等。

电容器漏电是指电容器绝缘损坏，导致电容无法储存电荷；电阻变化是指电阻值变化，使电路的阻抗发生改变；二极管烧坏是指二极管内部的PN结被烧毁。

这些故障通常是由于元件老化、外界过电压、过电流等原因引起的。

5.短路故障短路故障是电路中最常见的故障类型之一、短路故障是指电路中的两个或多个节点之间接触，导致电流绕过电路的正常路径而直接流过接触部位。

短路故障通常是由于导线绝缘损坏、元件短路、电路设计错误等原因引起的。

短路故障会导致电路电流急剧增大，造成线路过载、设备烧毁甚至火灾等严重后果。

初中物理电路故障原因分析在初中物理学习中，电路故障原因的分析对于学生们理解电路工作原理、掌握电路故障排除具有重要意义。

一个电路出现故障，通常可能有以下原因：1.电源故障：电路的电源是供给电路所需电能的部分，如果电源出现故障，比如电源电压或电流异常，就会导致电路无法正常工作。

电源故障的原因可能是电源本身的故障，如电池电量不足、电池接触不良等，也可能是电源接线错误，比如正负极接反等。

此时，需要修复电源或更换电池，并检查电源接线是否正确。

2.接线错误或连接松动：电路的元件之间通过导线连接，如果接线错误或连接松动，电流将无法正常流动，导致电路故障。

比如，一个电路中的开关没有正确连接，在闭合时无法使电流流通；或者插座与电器的插头松动，无法供电。

此时，需要检查所有的接线是否正确连接，并确保连接紧固。

3.元件故障：电路中的元件包括电阻、电容、电感等，这些元件在工作过程中可能会出现故障。

电阻可能发生焊点开裂或烧焦等问题；电容可能失效或损坏；电感可能出现开路等。

出现元件故障时，需要检查出故障的元件，并更换为正常的元件。

4.过载或短路：过载是指电路中的电流超过了元件或电路所能承受的最大电流，而短路是指电路中的两个或多个节点直接连接，导致电流大大增加。

过载或短路可能导致电源过载或短路、电阻过热等问题，从而造成电路故障或甚至发生火灾等危险。

此时，需要检查电路中的元件是否耐压或承受过流能力足够，并且排除电路中的短路现象。

5.其他外界因素：电路的工作环境也可能导致电路故障。

比如，湿度过高可能导致电路中的元件腐蚀或短路；温度过高可能导致电阻或电容的参数发生变化，进而影响电路性能。

当电路故障无法通过检查其他部分解决时，需要考虑是否来自于外界的因素，并采取相应措施。

在分析电路故障原因时，可以按照以下步骤进行：1.检查电源是否正常工作，比如电池是否充足、电源是否接触良好等。

2.检查电路的接线是否正确，确保电路中的元件正确连接。

3.检查电路中的元件是否有明显的损坏或故障，比如烧焦、短路、开路等。

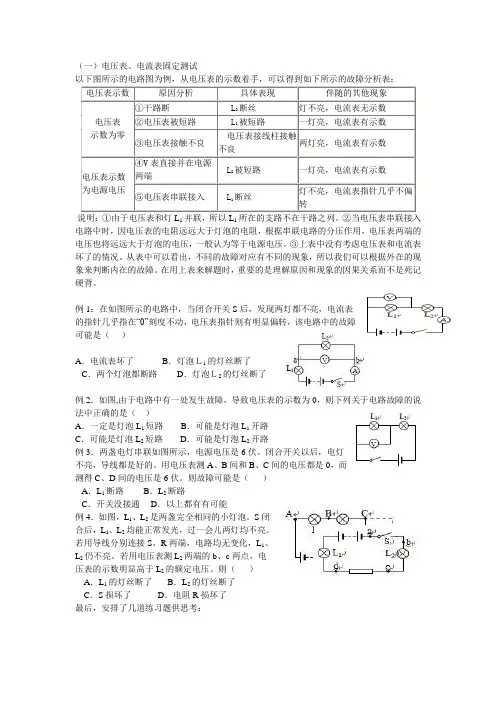

（一）电压表、电流表固定测试11电路中时，因电压表的电阻远远大于灯泡的电阻，根据串联电路的分压作用，电压表两端的电压也将远远大于灯泡的电压，一般认为等于电源电压。

③上表中没有考虑电压表和电流表坏了的情况。

从表中可以看出，不同的故障对应有不同的现象，所以我们可以根据外在的现象来判断内在的故障。

在用上表来解题时，重要的是理解原因和现象的因果关系而不是死记硬背。

例1：在如图所示的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在“0”刻度不动，电压表指针则有明显偏转，该电路中的故障可能是（ ）A ．电流表坏了B ．灯泡Ｌ1的灯丝断了C ．两个灯泡都断路D ．灯泡Ｌ2的灯丝断了例2．如图,由于电路中有一处发生故障，导致电压表的示数为0，则下列关于电路故障的说法中正确的是（ ）A ．一定是灯泡L 1短路B ．可能是灯泡L 1开路C ．可能是灯泡L 2短路D ．可能是灯泡L 2开路例3．两盏电灯串联如图所示，电源电压是6伏。

闭合开关以后，电灯不亮，导线都是好的。

用电压表测A 、B 间和B 、C 间的电压都是0，而测得C 、D 间的电压是6伏。

则故障可能是（ ）A ．L 1断路B ．L 2断路C ．开关没接通D ．以上都有有可能例4．如图，L 1、L 2是两盏完全相同的小灯泡。

S 闭合后，L 1、L 2均能正常发光，过一会儿两灯均不亮。

若用导线分别连接S 、R 两端，电路均无变化，L 1、L 2仍不亮。

若用电压表测L 2两端的b 、c 两点，电压表的示数明显高于L 2的额定电压。

则（ ）A ．L 1的灯丝断了B ．L 2的灯丝断了C ．S 损坏了D ．电阻R 损坏了最后，安排了几道练习题供思考：1、如图所示电路，闭合开并，两只灯泡都不亮，且电流表和电压表的指针会都不动。

现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（）A．从ａ点经电流表到开关这段电路中出现断路B．灯泡Ｌ1的灯丝断了C．灯泡Ｌ2的灯丝断了D．电流表和两个灯泡都坏了2、在如图所示的电路中，电源电压不变。

电路故障的种类及判断方法、电路故障及其种类:1、电路故障：电路连接完成后，闭合开关通电时，发现整个电路或者部分电路无法正常工作的现象叫电路故障；2、电路故障类型，主要有两种，短路和断路。

断路原因：元件损坏、接触不良短路：分为电源短路和局部短路两种。

①电源短路：指电流不经过用电器而直接从电源的正极回到负极。

电源短路，有如下图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。

导致电路中电流过大，从而烧坏电源或者电流表。

这两种情况都是绝对不允许的。

②局部短路：指的是串联的多个元件（含用电器、电表、开关）中的一个或多个（当然不是全部）在电路中不起作用（无电流通过该元件），这种情况通常是由于接线的原因或者电路发生故障引起的，一般不会造成较大的危害。

根据短路元件的不同又分为：用电器短路、电表短路、开关短路几种。

注意：在并联电路中，一旦用电器短路，同时就会造成电源短路。

3、家庭电路的电路故障：家庭电路的故障是常考的题型之一，家庭电路常见故障有四种：断路、短路、过载和漏电。

断路电灯不亮，用电器不工作，表明电路中出现断路。

断路时电路中无电流通过，该故障可用测电笔查出。

短路短路就是指电流没有经过用电器而直接构成通路。

发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。

若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。

过载电路中用电器总功率过大，导致通过导线的总电流大于导线规定的安全电流值。

出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。

漏电如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。

使用漏电保护器能预防漏电的发生。

例1小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查,发现其中一个孔能使测电笔的氧管发光，故障原因可能是（）A.进户线火线上的熔丝烧断B.进户线零线断了C.书桌边的插座与零线断开D.书桌边的插座与火线断开点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。

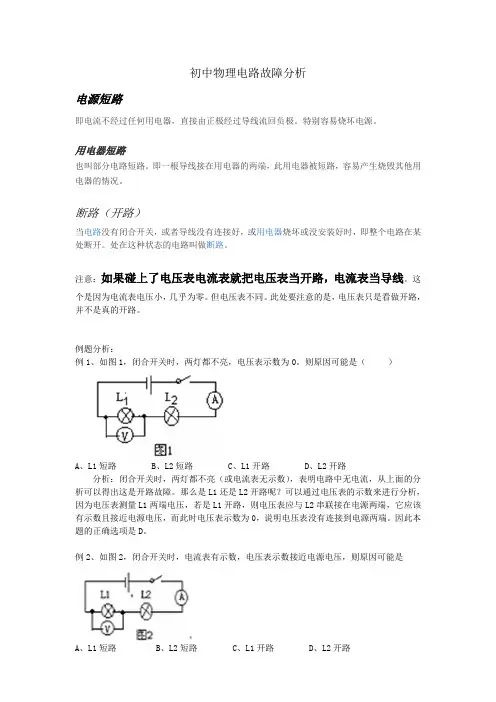

初中物理电路故障分析电源短路即电流不经过任何用电器，直接由正极经过导线流回负极。

特别容易烧坏电源。

用电器短路也叫部分电路短路。

即一根导线接在用电器的两端，此用电器被短路，容易产生烧毁其他用电器的情况。

断路（开路）当电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好时，即整个电路在某处断开。

处在这种状态的电路叫做断路。

注意：如果碰上了电压表电流表就把电压表当开路，电流表当导线。

这个是因为电流表电压小，几乎为零。

但电压表不同。

此处要注意的是，电压表只是看做开路，并不是真的开路。

例题分析：例1、如图1，闭合开关时，两灯都不亮，电压表示数为0。

则原因可能是（）A、L1短路B、L2短路C、L1开路D、L2开路分析：闭合开关时，两灯都不亮（或电流表无示数），表明电路中无电流，从上面的分析可以得出这是开路故障。

那么是L1还是L2开路呢？可以通过电压表的示数来进行分析，因为电压表测量L1两端电压，若是L1开路，则电压表应与L2串联接在电源两端，它应该有示数且接近电源电压，而此时电压表示数为0，说明电压表没有连接到电源两端。

因此本题的正确选项是D。

例2、如图2，闭合开关时，电流表有示数，电压表示数接近电源电压，则原因可能是A、L1短路B、L2短路C、L1开路D、L2开路分析：闭合开关时，电流表有示数（或指针偏转），表明电路中有电流，从上面的分析可以判断这是电路中的部分电路短路故障。

那么是L1还是L2短路呢？可以通过电压表的示数来进行分析。

可以假设一下，若是L1短路，那么L1就相当于一根导线，它的两端电压就为0，这与题目条件不相符，这样就可以确定是L2被部分短路。

因此本题的正确选项是B。

例3、如图3，闭合开关时，L1发光而L2不亮，则原因可能是：A、L2开路B、L2开路C、RL1比RL2大得多D、RL1比RL2小得多分析：闭合开关时，L1发光，表明电路中有电流，从上面的分析可以判断这是电路中的部分电路短路故障，L1发光而L2不亮，可以很快得出是L2短路；那么L2就相当于一根导线，它的电阻极小，而从电路中不能看出L2被短接，因而故障应是RL2比RL1小得多。

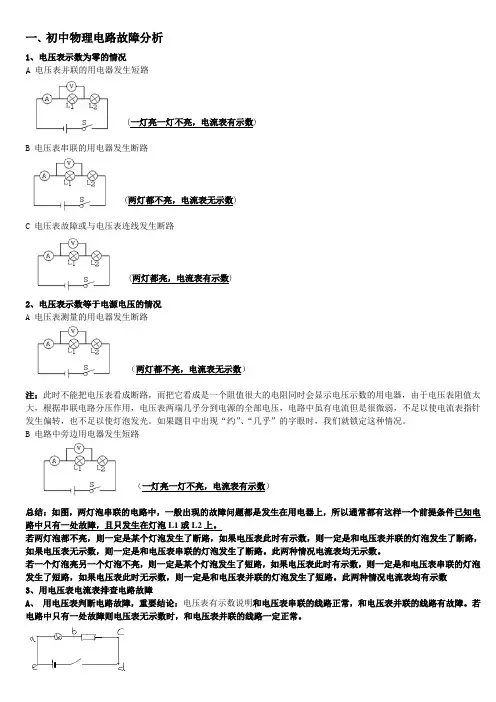

、初中物理电路故障分析1、电压表示数为零的情况A 电压表并联的用电器发生短路（一灯亮一灯不亮，电流表有示数）B 电压表串联的用电器发生断路（两灯都不亮，电流表无示数）C 电压表故障或与电压表连线发生断路（两灯都亮，电流表有示数）2、电压表示数等于电源电压的情况A 电压表测量的用电器发生断路两灯都不亮，电流表无示数）注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。

如果题目中出现“约” 、“几乎”的字眼时，我们就锁定这种情况。

B 电路中旁边用电器发生短路一灯亮一灯不亮，电流表有示数）总结：如图，两灯泡串联的电路中，一般出现的故障问题都是发生在用电器上，所以通常都有这样一个前提条件已知电路中只有一处故障，且只发生在灯泡L1 或L2 上。

若两灯泡都不亮，则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路。

此两种情况电流表均无示数。

若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路，如果电压表此时有示数，则一定是和电压表串联的灯泡发生了短路，如果电压表此时无示数，则一定是和电压表并联的灯泡发生了短路。

此两种情况电流表均有示数3、用电压表电流表排查电路故障A、用电压表判断电路故障，重要结论：电压表有示数说明和电压表串联的线路正常，和电压表并联的线路有故障。

若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常。

5、如图 5 所示为某同学做实验时的错误电路图，当闭合开关后将 A 、电压表指针有明显偏转；C 、灯泡L的灯丝烧坏；6、如图 6 所示的电路，开关则该电路的故障可能是A、开关S 接触不良；7、如图7 所示的电路，开关则该电路的故障可能是A、开关S 接触不良；BB、B 、电压表一定烧坏；D 、电源损坏。

初中物理电学电路故障分析一、串联电路中的故障分析：（以电路中两盏为例子）①闭合开关发现只有一盏灯亮。

故障分析：既然有灯亮，说明电路是通路的，那盏不亮的灯可能被短路了。

例：如图当闭合开关时，L1亮，L2不亮。

电压表和电流表均有示数。

故障可能原因是（）A. L1短路B.L2短路C.L1断路D.L2断路【题目变式1：】如上图，当闭合开关时，L1不亮，L2亮。

电压表无示数，电流表有示数。

故障可能原因是（）A.L1短路B.L2短路C.L1断路D.L2断路【题目变式2：】如上图，当闭合开关时，L1不亮，L2亮。

电路中可能存在的故障原因和两表示数的情况可能是( )A.L1短路，电压表有示数，电流表无示数B.L1短路，电压表无示数，电流表有示数C.L2短路，两表都无示数D.L2短路，两表都有示数②开始时两盏灯都亮，一段时间后发现两盏都不亮。

故障分析：既然所有灯都不亮了，说明电路中存在断路现象。

即此时电路是开路的。

常用判断方法：用电压表依次测试某段两端，有读数或者无读数，以此判断故障的原因。

电压表有读数：说明有电流通过电压表，此时连接电压表的电路应该是通路的。

电压表无读数：说明没有电流通过电压表，此时连接电压表的电路是开路的。

例：如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V, 该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了总结：1.串联电路中如果有一盏灯亮，另外一盏灯不亮。

说明这个电路可能发生了短路现象，谁不亮谁短路。

2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。

二、并联电路中的故障分析：（以电路中两盏为例子）①闭合开关发现只有一盏灯亮。

故障分析：既然有一灯亮，说明这一灯亮的电路是通路的，那盏不亮的灯一定是开路。

（因为如果短路，会烧坏电源所有灯都不亮了）例：如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（）A、灯L1知路；B、灯L2短路；C、灯L1开路；D、灯L2开路。

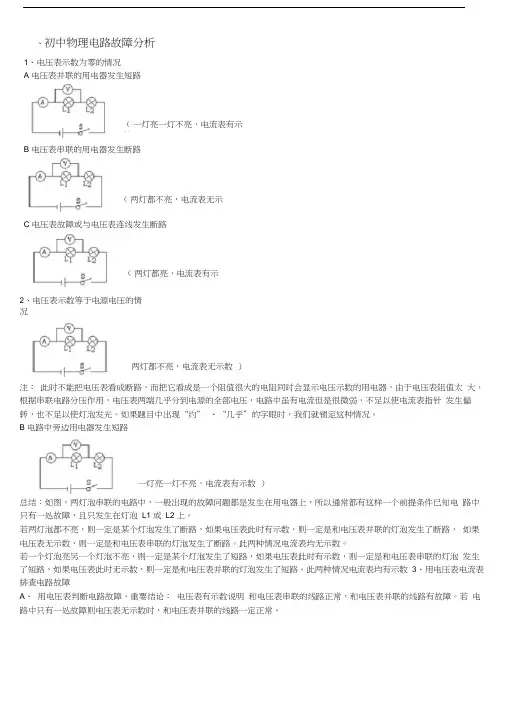

一、初中物理电路故障分析1、电压表示数为零的情况A 电压表并联的用电器发生短路(一灯亮一灯不亮，电流表有示数)B 电压表串联的用电器发生断路(两灯都不亮，电流表无示数)C 电压表故障或与电压表连线发生断路(两灯都亮，电流表有示数)2、电压表示数等于电源电压的情况A 电压表测量的用电器发生断路（两灯都不亮，电流表无示数）注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。

如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。

B 电路中旁边用电器发生短路（一灯亮一灯不亮，电流表有示数）总结：如图，两灯泡串联的电路中，一般出现的故障问题都是发生在用电器上，所以通常都有这样一个前提条件已知电路中只有一处故障，且只发生在灯泡L1或L2上。

若两灯泡都不亮，则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路。

此两种情况电流表均无示数。

若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路，如果电压表此时有示数，则一定是和电压表串联的灯泡发生了短路，如果电压表此时无示数，则一定是和电压表并联的灯泡发生了短路。

此两种情况电流表均有示数3、用电压表电流表排查电路故障A、用电压表判断电路故障，重要结论：电压表有示数说明和电压表串联的线路正常，和电压表并联的线路有故障。

若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常。

电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。

初中物理电路故障分析一、串联电路中的故障分析：（以电路中两盏为例子）①闭合开关发现只有一盏灯亮。

故障分析：既然有灯亮，说明电路是通路的，那盏不亮的灯可能被短路了。

例：如图当闭合开关时，L1亮，L2不亮。

电压表和电流表均有示数。

故障可能原因是（）A. L1短路B.L2短路C.L1断路D.L2断路【题目变式1：】如上图，当闭合开关时，L1不亮，L2亮。

电压表无示数，电流表有示数。

故障可能原因是（）A.L1短路B.L2短路C.L1断路D.L2断路【题目变式2：】如上图，当闭合开关时，L1不亮，L2亮。

电路中可能存在的故障原因和两表示数的情况可能是( )A.L1短路，电压表有示数，电流表无示数B.L1短路，电压表无示数，电流表有示数C.L2短路，两表都无示数D.L2短路，两表都有示数②开始时两盏灯都亮，一段时间后发现两盏都不亮。

故障分析：既然所有灯都不亮了，说明电路中存在断路现象。

即此时电路是开路的。

常用判断方法：用电压表依次测试某段两端，有读数或者无读数，以此判断故障的原因。

电压表有读数：说明有电流通过电压表，此时连接电压表的电路应该是通路的。

电压表无读数：说明没有电流通过电压表，此时连接电压表的电路是开路的。

例：如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V, 该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了总结：1.串联电路中如果有一盏灯亮，另外一盏灯不亮。

说明这个电路可能发生了短路现象，谁不亮谁短路。

2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。

二、并联电路中的故障分析：（以电路中两盏为例子）①闭合开关发现只有一盏灯亮。

故障分析：既然有一灯亮，说明这一灯亮的电路是通路的，那盏不亮的灯一定是开路。

（因为如果短路，会烧坏电源所有灯都不亮了）例：如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（）A、灯L1知路；B、灯L2短路；C、灯L1开路；D、灯L2开路。

初中物理电路故障原因分析电路故障是指在电路中出现了不正常的现象或者功能无法正常运行的情况，在初中物理学习中，学生通常会学习到一些简单的电路故障及其解决方法。

本文将从电路故障的常见原因和解决方法两个方面进行分析。

一、电路故障的常见原因1.导线连接不良：电路中的导线连接不良是电路故障常见的原因之一、导线连接不良可能是由于连接处接触不紧密或者接触面积过小，导致电流无法顺利通过。

此外，导线的断裂或者接头处松动也会导致电路故障。

解决方法：可以通过检查导线连接处是否牢固，确保导线与连接器接触的表面干净，并且接触紧密来解决导线连接不良的问题。

2.元件损坏：电路中的元器件，如电阻、电容、电感等，如果损坏也会导致电路故障。

元件损坏的原因很多，如超过了其额定工作电压、长期使用或者操作不当等。

解决方法：可以通过更换损坏的元件来解决电路故障。

在更换元件时，要确保新元件的额定工作电压范围满足实际需求，并且正确安装。

3.电源问题：电路的供电问题也是电路故障的一个主要原因。

如果电路的电源电压不稳定、电池电量过低或者供电电源损坏，都会导致电路工作异常。

解决方法：可以通过检查电源电压是否稳定、电池是否电量充足、供电电源是否损坏来解决电路的供电问题。

4.电路拼接错误：当电路中的元件或连接方式拼接错误时，也会导致电路故障。

比如在串联电路中，连接方式出错，导致电路中的电流分布不均匀。

解决方法：可以通过检查电路的拼接方式是否正确，保证元件的正负极连接正确来解决电路拼接错误的问题。

5.过流、过压问题：过流和过压也会导致电路故障。

过流通常是由于电路中的元件电阻过小或者电源电压过高引起的。

过压则是由于电路中的元件耐压能力不足引起的。

解决方法：可以通过增加电源的电阻来限制电流，或者使用能够承受较大电压的元件来解决过流和过压问题。

二、电路故障的解决方法1.仔细检查：当电路发生故障时，首先需要检查电路连接是否正常，导线是否接触紧密，元件是否损坏等。
