人教版九年级物理 电路故障分析方法总结

—— 电路故障分析∙按照电路图连接电路，闭合电键，观察小灯泡发光情况。

∙现象：小灯泡（“发光”或“不发光”）。

RL∙可能的电路故障有：不发光灯L 短路灯L 断路电阻R 断路电键断路电源故障导线断路∙利用桌面上的电流表、电压表等器材检测电路中的故障。

RL注意：①避免电源短路； ②不改变小灯泡L 与电阻R 的连接方式∙可能的电路故障有：灯L 短路、灯L 断路、电阻R 断路电键断路电源故障导线断路金属片灯L短路纸片灯L断路断开电阻R断路RLA故障现象：灯L 不亮若电流表示数为0，说明什么？若电流表示数不为0，说明什么？ 可能的电路故障：灯L 断路、灯L 短路、电阻R 断路断路短路VVRL故障现象：灯L 不亮电压表示数为多少？可能的电路故障：灯L 短路U 短 = 0U 好 = U故障现象：灯L不亮可能的电路故障：灯L断路电阻R断路V 电压表示数为多少？V RLU断= UU 好= 0如果L断路U断= UU 好= 0如果R断路串联电路故障检测的一般方法1. 用电流表确定故障的类型：2. 用电压表确定故障的位置：若电流表示数为 0若电流表示数不为0— 断路— 短路短路U 短 = 0U 好 = U 断路U 断 = UU 好 = 0用导线判断电路故障RL故障现象：灯L 不亮若灯亮，说明什么？若灯不亮，说明什么？可能的电路故障：灯L 断路、灯L 短路、电阻R 断路电阻R 断路灯L 有故障V若电路故障是电阻R 短路VRL选用器材现象：小灯泡发光观察现象电流表A示数不为0且变大电压表U 短 = 0U 好 = U 导 线小灯泡亮度不变课堂小结∙你有什么收获？∙你又有什么困惑？回家作业∙练习有关电学故障相关知识的题反馈练习在如图所示的电路中，闭合电键 S 灯 L 不亮，电压表 V 有示数。

已知电路中各处均接触良好，除灯 L 和电阻 R 外，其余元件均完好。

(1)请判断该电路中存在的故障可能是。

(2)为进一步确定故障，若使用一个电流表如何确定电路的故障呢？ (3)为进一步确定故障，若将电压表 V 正确并联在灯 L 两端， 请判断他能否查找出电路的故障，并说明理由。

初中物理教学中的电路故障分析一、引言在初中物理教学中，电路故障分析是一个重要的知识点。

电路故障是学生在日常生活中可能会遇到的问题，因此，掌握电路故障分析的方法对于学生来说非常重要。

本文将探讨初中物理教学中的电路故障分析，包括故障类型、故障原因以及如何进行故障排除。

二、电路故障类型1.断路电路中某处断开，导致电路中无电流通过，用电器不能工作。

2.短路用导线直接或间接将用电器两端连接起来，导致电路中电流过大，烧坏导线或电源。

3.接触不良电路中某处因某种原因导致接触不良，使电路中电流减小或消失。

三、电路故障原因1.电源故障电源内部故障可能导致电压不稳定或输出电流减小，从而影响电路的正常工作。

2.导线故障导线破损、老化、接触不良等原因可能导致电路短路或断路。

3.用电器故障用电器内部故障可能导致电器元件损坏、接触不良等问题，从而影响电路的正常工作。

4.连接处故障连接处松动、氧化等原因可能导致接触不良，从而影响电路的正常工作。

四、如何进行电路故障排除1.观察法观察电路的外观是否有异常，如导线破损、老化等。

同时，观察用电器是否正常工作，如灯是否亮、电机是否转动等。

观察法是进行电路故障排除的基础。

2.测量法使用万用表等测量仪器测量电路中的相关参数，如电压、电流等。

通过测量参数的变化，可以判断出电路的故障原因。

3.排除法逐步排除可能导致电路故障的原因，如先排除电源故障，再排除导线故障等。

通过逐步排除，最终找到导致电路故障的根本原因。

4.替换法使用正常的部件或导线替换怀疑有问题的部件或导线。

如果替换后电路正常工作，则说明原来的部件或导线有问题。

替换法是一种快速有效的电路故障排除方法。

五、总结在初中物理教学中，电路故障分析是一个重要的知识点。

学生应该掌握电路故障的类型和原因，并学会如何进行电路故障排除。

通过观察法、测量法、排除法和替换法等多种方法，学生可以快速有效地找到并解决电路故障。

在教学过程中，教师应当注重培养学生的实践能力，鼓励学生动手操作，亲身感受电路故障排除的过程，从而提高学生对物理知识的理解和应用能力。

初中物理常见电路故障分析方法精讲1.观察电路：当发现电路故障时，首先要仔细观察电路的整体情况，包括电源、导线、电阻等元件是否正确连接，是否有明显的损坏或松动。

检查是否存在电路的明显短路、开路或接触不良等问题。

2.逐个分析元件：针对电路中每一个元件，逐个进行分析。

首先检查电源是否正常工作，电源的电压是否稳定，电池的电量是否充足等。

接下来检查导线是否完好，导线是否有损坏或接触不良的情况，尤其是导线的两端是否正确连接到相应的元件上。

3.判断开路故障：如果电路中有开路故障，首先确定是否有元件没有正确连接或接触不良。

如果检查发现元件连接良好，可以使用万用表或者电路测试仪等工具，逐个测试电路中的元件是否损坏。

当电流不能正常通过一些元件时，很可能该元件存在开路故障。

4.判断短路故障：如果电路中有短路故障，首先要检查是否有两根导线之间的直接接触或者导线与其他元件之间的接触。

如果排除了接触问题，可以采用以下方法进行判断：-通过观察发现是否有元件损坏或烧毁的痕迹，短路现象常常伴随着明显的热量和焦糊味。

-使用万用表等仪器进行电阻测量，如果电路的电阻远远小于正常范围，说明可能存在短路故障。

-逐个拆卸电路中的元件，重新连接电路，判断电路是否能正常工作。

当电路能正常工作时，之前的元件可能存在短路故障。

5.判断接触不良故障：当电路中出现信号不通或者电阻变大的情况，很可能是存在元件之间接触不良的问题。

可以采用以下方法进行判断：-使用钳子或者镊子等工具，小心地挤压或者移动元件的接触部分，观察电路是否会出现变化。

如果电路能正常工作，说明存在接触不良的故障。

-使用万用表等测量工具进行电阻测量，逐个测试电路中的元件的导通情况，判断是否存在接触不良的问题。

通过以上步骤细致地分析电路故障，可以提高排除故障的效率，并帮助学生更好地理解电路原理和问题解决的方法。

初中物理电路故障总结电路故障总结一、引言电路是物理中的重要内容之一，通过电路的搭建和运行实验，可以加深对电流、电压、电阻等基本概念的理解。

然而，在实际操作中，我们常常会遇到各种各样的电路故障，这不仅会影响实验的进行，还可能对实验设备产生损害。

因此，学习电路故障的常见原因和解决方法，对我们的学习和实践都有重要意义。

二、常见电路故障原因1. 连接错误：在搭建电路时，连接的错误是最常见的故障原因之一。

比如，导线连接错误、开关接触不良、电池极性接反等都会导致电路无法正常工作。

2. 元件选用不当：选择不合适的元件也是电路故障的一个重要原因。

例如，使用过大或过小的电阻、使用电流过大的电池等都会导致电路无法正常工作。

3. 元件质量问题：元件质量不好也是电路故障的一个重要原因。

比如，电线导电能力差、电阻值偏大或偏小、电池容量不足等都会导致电路无法正常工作。

4. 电路设计错误：在设计电路时，如果没有考虑到电流、电压等相关参数，或者忽略了电路的耐受能力，也会导致电路故障的发生。

三、常见电路故障解决方法1. 仔细检查连接：当电路无法工作时，首先要仔细检查电路的连接是否正确。

特别是导线的连接，要确保接触良好、无松动现象。

2. 验证元件选用是否合适：当电路无法工作时，可以考虑更换元件。

首先，可以检查电阻的阻值是否适合，如果阻值太大或太小，可以更换合适的电阻。

其次，可以检查使用的电池是否合适，如果电流过大或过小，可以选择适当的电池。

3. 注意元件的质量问题：在购买元件时，要选择质量较好的产品。

尤其是导线、电阻等常用元件，要确保质量可靠，以减少电路故障的发生。

4. 优化电路设计：在实验中，要注意电路的合理设计。

合理选择元件参数、合理分配电流和电压、考虑电路的耐受能力等，都能减少电路故障的发生。

四、电路故障的处理流程1. 异常现象观察：当电路无法正常工作时，首先要观察异常现象，比如有无电流通过、有无电压输出等。

2. 问题定位：根据观察到的异常现象，可以初步判断故障可能出现在哪个部位，比如电源供应、导线连接等。

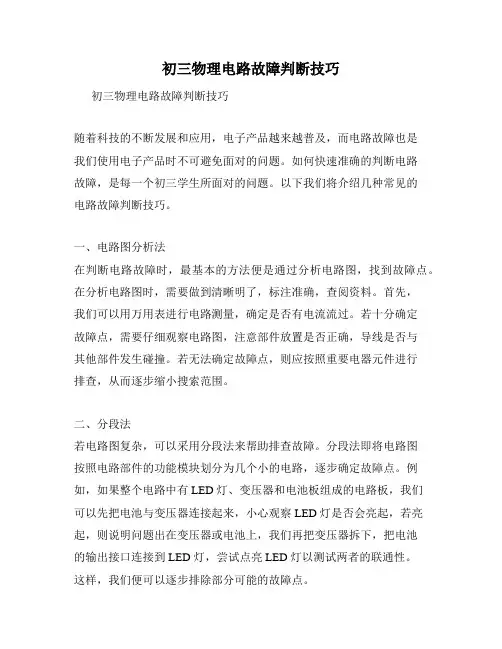

初三物理电路故障判断技巧初三物理电路故障判断技巧随着科技的不断发展和应用，电子产品越来越普及，而电路故障也是我们使用电子产品时不可避免面对的问题。

如何快速准确的判断电路故障，是每一个初三学生所面对的问题。

以下我们将介绍几种常见的电路故障判断技巧。

一、电路图分析法在判断电路故障时，最基本的方法便是通过分析电路图，找到故障点。

在分析电路图时，需要做到清晰明了，标注准确，查阅资料。

首先，我们可以用万用表进行电路测量，确定是否有电流流过。

若十分确定故障点，需要仔细观察电路图，注意部件放置是否正确，导线是否与其他部件发生碰撞。

若无法确定故障点，则应按照重要电器元件进行排查，从而逐步缩小搜索范围。

二、分段法若电路图复杂，可以采用分段法来帮助排查故障。

分段法即将电路图按照电路部件的功能模块划分为几个小的电路，逐步确定故障点。

例如，如果整个电路中有 LED 灯、变压器和电池板组成的电路板，我们可以先把电池与变压器连接起来，小心观察 LED 灯是否会亮起，若亮起，则说明问题出在变压器或电池上，我们再把变压器拆下，把电池的输出接口连接到 LED 灯，尝试点亮 LED 灯以测试两者的联通性。

这样，我们便可以逐步排除部分可能的故障点。

三、老师指导法对于初学者来说，电路故障判断确实是一项不易的任务。

如果自己排查出问题，依旧无法解决，则需要向老师寻求帮助。

在寻求老师的帮助时，需要注意描述问题的准确性和明确性，以节省时间和精力。

对于比较复杂的问题，我们都可以向老师请示、请教，寻求专业性的建议。

针对我们的疑问，或者自己尝试过的情况，老师一定会给出专业的意见。

四、实验验证法为了便于定位电路故障，我们可以进行简单的实验验证。

例如，如果有几个 LED 灯不亮，可以试着用一个确定是正常的 LED 灯替换掉疑似出现故障的 LED 灯，看新的 LED 是否会亮起。

若新的 LED 灯依旧不亮，则推测电路故障出现在电源供应上。

通过这种方法，我们可以大概锁定电路故障的范围和位置，从而更加准确地排查问题。

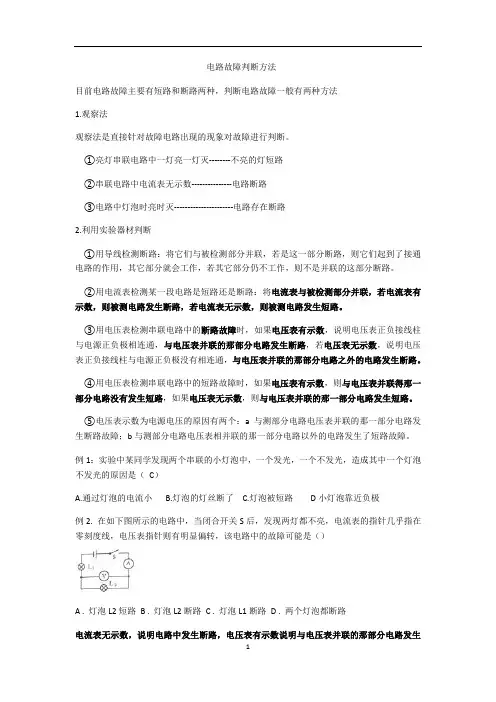

电路故障判断方法目前电路故障主要有短路和断路两种，判断电路故障一般有两种方法1.观察法观察法是直接针对故障电路出现的现象对故障进行判断。

①亮灯串联电路中一灯亮一灯灭--------不亮的灯短路②串联电路中电流表无示数---------------电路断路③电路中灯泡时亮时灭----------------------电路存在断路2.利用实验器材判断①用导线检测断路：将它们与被检测部分并联，若是这一部分断路，则它们起到了接通电路的作用，其它部分就会工作，若其它部分仍不工作，则不是并联的这部分断路。

②用电流表检测某一段电路是短路还是断路：将电流表与被检测部分并联，若电流表有示数，则被测电路发生断路，若电流表无示数，则被测电路发生短路。

③用电压表检测串联电路中的断路故障时，如果电压表有示数，说明电压表正负接线柱与电源正负极相连通，与电压表并联的那部分电路发生断路，若电压表无示数，说明电压表正负接线柱与电源正负极没有相连通，与电压表并联的那部分电路之外的电路发生断路。

④用电压表检测串联电路中的短路故障时，如果电压表有示数，则与电压表并联得那一部分电路没有发生短路，如果电压表无示数，则与电压表并联的那一部分电路发生短路。

⑤电压表示数为电源电压的原因有两个：a与测部分电路电压表并联的那一部分电路发生断路故障；b与测部分电路电压表相并联的那一部分电路以外的电路发生了短路故障。

例1：实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个灯泡不发光的原因是（C）A.通过灯泡的电流小B.灯泡的灯丝断了C.灯泡被短路D小灯泡靠近负极例2. 在如下图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是（）A . 灯泡L2短路B . 灯泡L2断路C . 灯泡L1断路D . 两个灯泡都断路电流表无示数，说明电路中发生断路，电压表有示数说明与电压表并联的那部分电路发生断路，即灯泡L2断路例3. 如图所示,某同学正在做“使用滑动变阻器控制灯的亮度”的实验，他用小灯泡、开关、滑动变阻器和电源组成串联电路，将电压表并联在滑动变阻器的两端.闭合开关后，发现小灯泡不亮，且电压表的示数等于电源电压，电路中出现的故障可能是（D ）A . 电池没电了B . 开关处有断路C . 灯座处有断路D . 变阻器处有断路电压表示数为电源电压的原因有两个：a与测部分电路电压表并联的那一部分电路发生断路故障，所以有可能滑动变阻器断路b与测部分电路电压表相并联的那一部分电路以外的电路发生了短路故障。

初三物理电路故障总结导言：初三物理学习中，电路故障是一个常见的问题。

电路故障的出现会导致电路无法正常工作，影响实验结果的准确性。

因此，了解电路故障的原因及解决方法对于我们的学习和实验非常重要。

本文将总结初三物理学习中常见的电路故障，并介绍相应的解决方法。

1. 开路故障：开路故障是指电路中出现断开的情况，导致电流无法流动。

开路故障的原因可能是电路中的导线断裂或连接不良。

解决开路故障的方法是检查电路中的导线连接是否牢固，重新连接不良的导线，或更换断裂的导线。

2. 短路故障：短路故障是指电路中出现两个或多个电路元件之间的直接连接，导致电流过大，电路无法正常工作。

短路故障的原因可能是电路中的导线短路或元件之间的引脚接触不良。

解决短路故障的方法是检查电路中的导线是否短路，重新连接不良的导线，或更换引脚接触不良的元件。

3. 电阻值偏大或偏小：电阻值偏大或偏小是指电路中的电阻值与理论值相比有较大偏差。

电阻值偏大的原因可能是电阻材料老化或连接不良，而电阻值偏小的原因可能是电阻材料损坏或连接错误。

解决电阻值偏大或偏小的方法是检查电路中的电阻是否老化或损坏，重新连接不良的电阻，或更换错误的电阻。

4. 电压过大或过小：电压过大或过小是指电路中的电压值与理论值相比有较大偏差。

电压过大的原因可能是电源电压过高或电路连接错误，而电压过小的原因可能是电源电压过低或电路连接错误。

解决电压过大或过小的方法是检查电源电压是否正常，重新连接错误的电路，或更换电源电压过高或过低的电源。

5. 电流测量不准确：电流测量不准确是指实验中测量到的电流值与理论值相比有较大偏差。

电流测量不准确的原因可能是电流计量具损坏或连接不良，或者电路中其他元件的电流影响测量结果。

解决电流测量不准确的方法是检查电流计量具是否损坏或连接不良，保证电路中其他元件对测量结果的影响尽可能小。

6. 电路杂散电流过大：电路杂散电流过大是指电路中存在不应有的额外电流，影响电路的正常工作。

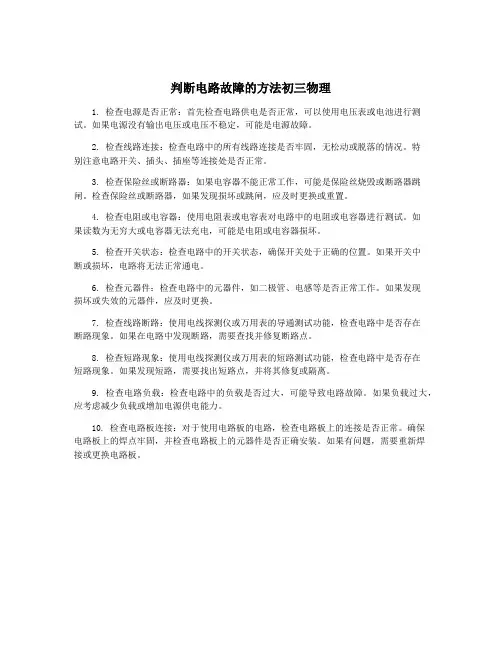

判断电路故障的方法初三物理1. 检查电源是否正常：首先检查电路供电是否正常，可以使用电压表或电池进行测试。

如果电源没有输出电压或电压不稳定，可能是电源故障。

2. 检查线路连接：检查电路中的所有线路连接是否牢固，无松动或脱落的情况。

特别注意电路开关、插头、插座等连接处是否正常。

3. 检查保险丝或断路器：如果电容器不能正常工作，可能是保险丝烧毁或断路器跳闸。

检查保险丝或断路器，如果发现损坏或跳闸，应及时更换或重置。

4. 检查电阻或电容器：使用电阻表或电容表对电路中的电阻或电容器进行测试。

如果读数为无穷大或电容器无法充电，可能是电阻或电容器损坏。

5. 检查开关状态：检查电路中的开关状态，确保开关处于正确的位置。

如果开关中断或损坏，电路将无法正常通电。

6. 检查元器件：检查电路中的元器件，如二极管、电感等是否正常工作。

如果发现损坏或失效的元器件，应及时更换。

7. 检查线路断路：使用电线探测仪或万用表的导通测试功能，检查电路中是否存在断路现象。

如果在电路中发现断路，需要查找并修复断路点。

8. 检查短路现象：使用电线探测仪或万用表的短路测试功能，检查电路中是否存在短路现象。

如果发现短路，需要找出短路点，并将其修复或隔离。

9. 检查电路负载：检查电路中的负载是否过大，可能导致电路故障。

如果负载过大，应考虑减少负载或增加电源供电能力。

10. 检查电路板连接：对于使用电路板的电路，检查电路板上的连接是否正常。

确保电路板上的焊点牢固，并检查电路板上的元器件是否正确安装。

如果有问题，需要重新焊接或更换电路板。

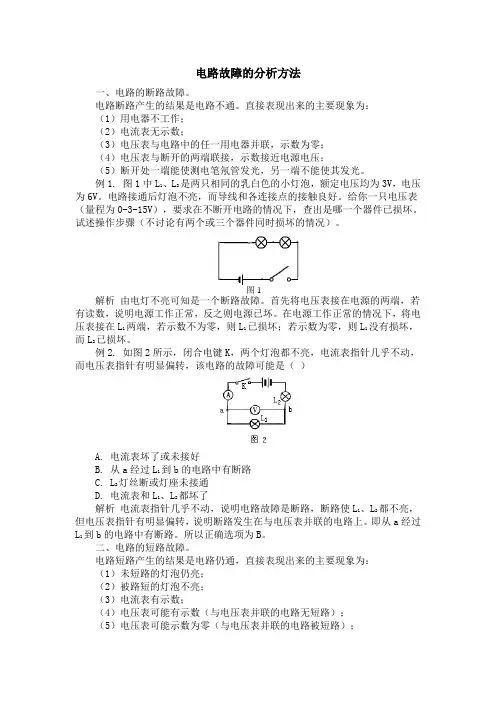

电路故障的分析方法一、电路的断路故障。

电路断路产生的结果是电路不通。

直接表现出来的主要现象为：（1）用电器不工作；（2）电流表无示数；（3）电压表与电路中的任一用电器并联，示数为零；（4）电压表与断开的两端联接，示数接近电源电压；（5）断开处一端能使测电笔氖管发光，另一端不能使其发光。

例1. 图1中L1、L2是两只相同的乳白色的小灯泡，额定电压均为3V，电压为6V。

电路接通后灯泡不亮，而导线和各连接点的接触良好。

给你一只电压表（量程为0-3-15V），要求在不断开电路的情况下，查出是哪一个器件已损坏。

试述操作步骤（不讨论有两个或三个器件同时损坏的情况）。

解析由电灯不亮可知是一个断路故障。

首先将电压表接在电源的两端，若有读数，说明电源工作正常，反之则电源已坏。

在电源工作正常的情况下，将电压表接在L1两端，若示数不为零，则L1已损坏；若示数为零，则L1没有损坏，而L2已损坏。

例2. 如图2所示，闭合电键K，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是（）A. 电流表坏了或未接好B. 从a经过L1到b的电路中有断路C. L2灯丝断或灯座未接通D. 电流表和L1、L2都坏了解析电流表指针几乎不动，说明电路故障是断路，断路使L1、L2都不亮，但电压表指针有明显偏转，说明断路发生在与电压表并联的电路上。

即从a经过L1到b的电路中有断路。

所以正确选项为B。

二、电路的短路故障。

电路短路产生的结果是电路仍通，直接表现出来的主要现象为：（1）未短路的灯泡仍亮；（2）被路短的灯泡不亮；（3）电流表有示数；（4）电压表可能有示数（与电压表并联的电路无短路）；（5）电压表可能示数为零（与电压表并联的电路被短路）；图1（6）短路处任意点均能或均不能使测电笔氖管发光。

例3. 如图3所示电路L1发光，L2、L3不亮，A1有读数，A2没有读数，则产生的故障应是（只有一处有故障）（）A. 灯泡L1断路 B. 灯泡L2断路C. 灯泡L2短路 D. 灯泡L3短路解析因A1有读数，但L2不亮，可见L2短路，由于它的短路，使L3两端电压为零，A2中没有读数。

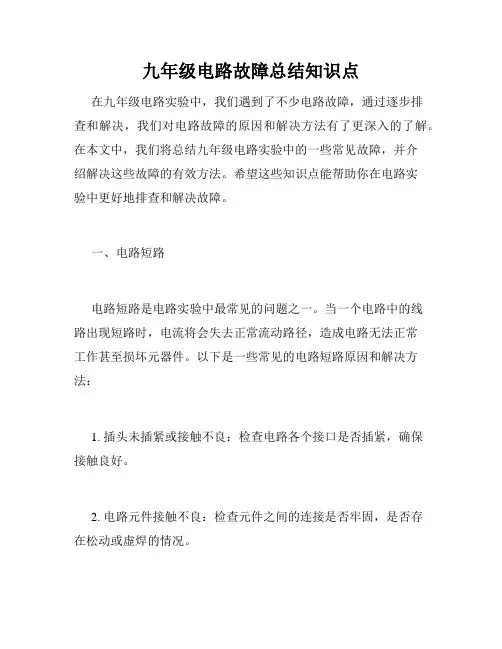

九年级电路故障总结知识点在九年级电路实验中，我们遇到了不少电路故障，通过逐步排查和解决，我们对电路故障的原因和解决方法有了更深入的了解。

在本文中，我们将总结九年级电路实验中的一些常见故障，并介绍解决这些故障的有效方法。

希望这些知识点能帮助你在电路实验中更好地排查和解决故障。

一、电路短路电路短路是电路实验中最常见的问题之一。

当一个电路中的线路出现短路时，电流将会失去正常流动路径，造成电路无法正常工作甚至损坏元器件。

以下是一些常见的电路短路原因和解决方法：1. 插头未插紧或接触不良：检查电路各个接口是否插紧，确保接触良好。

2. 电路元件接触不良：检查元件之间的连接是否牢固，是否存在松动或虚焊的情况。

3. 元件损坏：检查电路中的元件是否损坏，如电阻、电容或二极管等，如有损坏应及时更换。

二、电路开路电路开路是指电路中某部分线路中断，导致电流无法正常流动。

以下是一些常见的电路开路原因和解决方法：1. 导线断裂：检查电路中的导线是否完整，是否存在断开的情况，如有断裂应及时修复或更换导线。

2. 元件损坏：某些元件如开关、跳线帽等，可能因长期使用或操作不当导致损坏，需及时更换。

3. 插线板问题：有时插线板的连接可能出现问题，检查插线板是否正确连接，确保电路正常接通。

三、元器件错误连接在电路实验中，经常会出现元器件错误连接的情况。

错误连接可能导致电路无法正常工作或产生其他故障。

以下是一些常见的元器件错误连接的解决方法：1. 检查电路图：仔细阅读电路图，确保自己理解正确，元器件连接无误。

2. 检查元器件值：确认所使用的元器件的参数和数值是否在电路设计要求的范围内，如有错误应及时更正。

3. 元件极性连接错误：部分元器件有极性要求，如二极管、LED等，确保元件的正负极正确连接。

四、电源问题电源问题也是导致电路故障的一个常见原因。

以下是一些与电源有关的故障原因和解决方法：1. 电源电压不稳定：检查电源电压是否恒定，如果不稳定可能会影响电路的正常工作。

人教版九年级物理第十七章欧姆定律-电路故障分析（含答案）电路故障分析串联电路故障分析电路故障分析常结合电路图以选择题的形式进行考查，电路故障主要考查方式是分析串联电路中某个元件断路或是短路，具体方法如下：并联电路故障分析并联电路一般只会出现断路故障（若出现短路，则整个电路被短路，电源会被烧坏），在判断断路时，只要看哪条支路的电流表示数减小（即为零），或者看哪条支路的用电器不工作，那么就是哪条支路所在的用电器断路。

类型一简单电路故障分析题型1 电路故障分析—断路◆方法技巧◆电路中出现无电流的电路故障，一定是因为断路造成，可以用电压表确定断路的位置，电压表有示数则与之并联的电阻断路了。

【例1】如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。

若电路只有一处故障，则故障可能是（）A.L断路B.R断路C.R短路D.电流表断路【例2】在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。

则故障一定是（）A.灯泡断路B.灯泡短路C.电阻R短路D.电阻R断路题型2 电路故障分析—短路◆方法技巧◆电路中出现电路故障，但表现出有电流的现象，一定是因为短路造成，可以用电压表确定短路的位置，电压表无示数时其并联的电阻短路。

【例3】如图所示电路中，电源电压保持不变，闭合开关S，灯泡L 发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A.电阻R断路B.电阻R短路C.灯L断路D.灯L短路【巩固训练】1.如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（）A.L1断路B.L1短路C.L2断路D.L2短路2.如图所示电路，电源电压为3V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。
