初中物理动态电路及电路故障分析专题

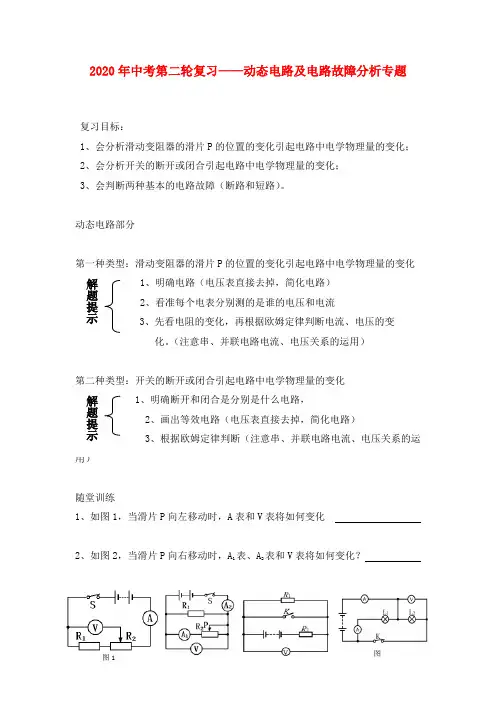

2020年中考第二轮复习——动态电路及电路故障分析专题复习目标：1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或闭合引起电路中电学物理量的变化；3、会判断两种基本的电路故障（断路和短路）。

动态电路部分第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1、明确电路（电压表直接去掉，简化电路）2、看准每个电表分别测的是谁的电压和电流3、先看电阻的变化，再根据欧姆定律判断电流、电压的变化。

（注意串、并联电路电流、电压关系的运用）第二种类型：开关的断开或闭合引起电路中电学物理量的变化1、明确断开和闭合是分别是什么电路，2、画出等效电路（电压表直接去掉，简化电路）3、根据欧姆定律判断（注意串、并联电路电流、电压关系的运用）随堂训练1、如图1，当滑片P向左移动时，A表和V表将如何变化2、如图2，当滑片P向右移动时，A1表、A2表和V表将如何变化？图1解题提示解题提示图3、在如图3所示的电路中，当开关K断开时，电阻R1与R2是________联连接的。

开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。

4、在图4中，灯泡L1和灯泡L2是______联连接的。

当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

电路故障部分电路故障：主要判断断路和短路两种情况课堂训练1、在图5中，当开关 K闭合后，两只小灯泡发光，电压表示数为4V。

过了2min，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。

2、图6所示的电路中，电源电压为6伏。

当开关K闭合时，只有一只灯泡发光，且电压表V的示数为6伏。

产生这一现象的原因可能是 ( )(A)灯L1短路。

(B)灯L2短路。

(C)灯L1断路。

(D)灯L2断路。

专题四 电路故障分析、动态电路专 题 分 析【题型特点】动态电路题在历年中考中主要以选择题、填空题、实验题和计算题的形式出现，主要包括电路故障分析题和动态电路分析题。

电路故障分析题考查电路故障形成的原因的分析，是电学的重点知识，在中考中常出现在选择题或实验题中。

动态电路分析题考查电表的示数变化分析及结合欧姆定律或电功率的综合计算，难度中等偏上。

2020年仍然是中考必考内容。

【解题技巧】1．初中对电路故障分析的考查较为简单，主要集中在对断路与短路的判断。

在进行电路故障分析前，首先要进行电路结构分析，了解各元件间的串联、并联关系，弄清各电表测的是哪段电路的哪个元件。

然后根据电流表示数的有无确定电路是断路还是短路，再根据电压表是否有示数来确定电路故障出现在哪个部位。

断路的判断：把电流表分别与各部分并联，如果其他部分能正常工作，则与电流表并联的部分断路；把电压表分别与各处并联，则有示数且比较大(常表述为等于电源电压)处断路(电源除外)。

短路的判断：把电压表分别与各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。

2．动态电路分析的主要任务是分析电路中各元件电流和电压的变化。

(1)首先要进行电路结构分析，了解各元件间的串联、并联关系，弄清各电表测的是哪段电路的哪个物理量，弄清变阻器电阻变化的情况等。

(2)处理好部分与整体的关系、阻值变化与阻值不变部分之间的关系。

一个电阻的变化可以引起电路中一系列电学量的变化，分析有关电学量的变化时要注意整体与部分、干路与支路的联系。

最常见的分析思路是，由部分电路电阻的变化推断电路总电阻的变化，再由欧姆定律I 总＝U 总R 总讨论总电流的变化，电压对于定值电阻常用U ＝IR分析，对变化的电阻常用U ＝U 总－IR (U 总常为电源电压，R 为定值电阻)来分析。

总之，动态电路的分析是江西中考必考的内容，具有很强的综合性和较高的区分度，分析动态电路的一般思路如下：①判断电路的连接方式是串联还是并联(电流表本身的电阻很小，可视为短路；电压表本身的电阻很大，可视为断路)。

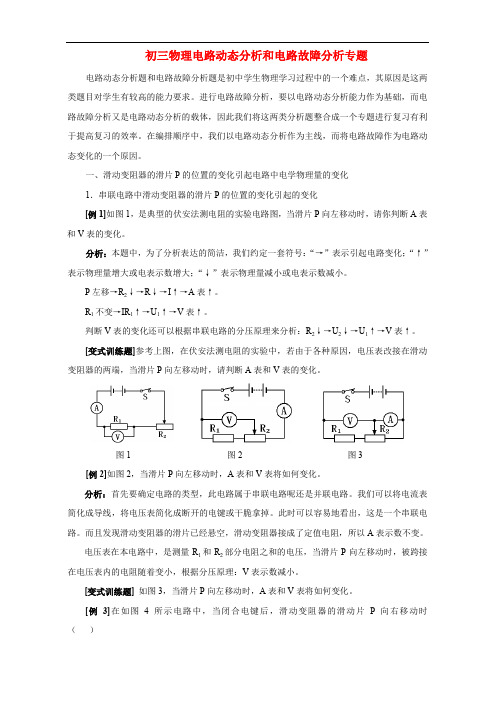

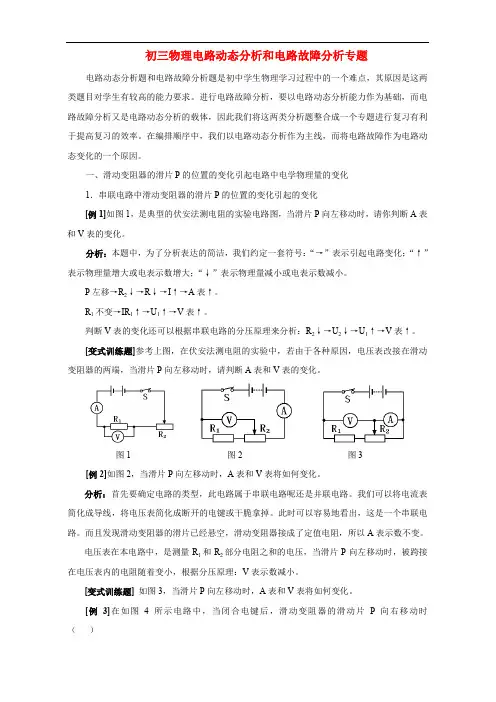

初三物理电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。

进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。

在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。

一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，请你判断A表和V表的变化。

分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。

P左移→R2↓→R↓→I↑→A表↑。

R1不变→IR1↑→U1↑→V表↑。

判断V表的变化还可以根据串联电路的分压原理来分析：R2↓→U2↓→U1↑→V表↑。

[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。

图1 图2 图3 [例2]如图2，当滑片P向左移动时，A表和V表将如何变化。

分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。

我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。

此时可以容易地看出，这是一个串联电路。

而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。

电压表在本电路中，是测量R1和R2部分电阻之和的电压，当滑片P向左移动时，被跨接在电压表内的电阻随着变小，根据分压原理：V表示数减小。

[变式训练题]如图3，当滑片P向左移动时，A表和V表将如何变化。

[例3]在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。

电路动向剖析知识精要一、什么是动向电路问题？动向电路是指当电路中的电阻、电键等发生变化时，会引起电路中的电流、电压等电学物理量发生变化的现象。

在初中物理中，一般会有以下两种原因：1 滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化。

2电键的断开或闭合引起电路中电学物理量的变化。

二、动向电路问题的解题思路什么？1、对滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化问题，方法：①明确电路（电压表直接去掉，电流表看做导线，简化电路，明确电阻或用电器的串并联关系）；②判断准各电流表、电压表的测量对象（每个电表分别测的是谁的电压和电流）；③滑动变阻器的滑片P 向某个方向滑动后，使电路的总电阻发生了怎样的变化；④再依照欧姆定律判断电流、电压的变化。

（注意串、并联电路电流、电压关系的运用）。

2、对电键的断开或闭合引起电路中电学物理量的变化问题，方法：①明确电键断开和闭合是分别是什么电路；②画出等效电路（电压表直接去掉，简化电路）；③明确电键断开和闭合时各电流表、电压表的测量对象；④再依照欧姆定律判断电流、电压的变化。

（注意串、并联电路电流、电压关系的运用）。

三、动向电路问题的题型有哪些？第一各种类：滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化。

1、串连电路中滑动变阻器的滑片P 的地址的变化引起的变化问题。

2、并联电路中滑动变阻器的滑片P 的地址的变化引起的变化问题。

第二各种类：电键的断开或闭合引起电路中电学物理量的变化。

1、串连电路中电键的断开或闭合引起的变化问题。

2、并联电路中开关的断开或闭合引起的变化问题。

第三各种类：电学物理量的差值、比值、乘积、变化量等问题。

1、串连电路中电学物理量的差值、比值、乘积、变化量等问题。

2、并联电路中电学物理量的差值、比值、乘积、变化量等问题。

题目精解一、滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化1．串连电路中滑动变阻器的滑片P 的地址的变化引起的变化[ 例 1] 如图 1，是典型的伏安法测电阻的实验电路图，当滑片P 向左搬动时，请你判断 A 表和 V 表的变化。

课题名称：电路动态分析和电路故障分析专题一、学习目标1.会分析开关的断开或闭合引起电路中电学物理量的变化.2.会分析滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化.二、教学过程 （一）知识回顾 1.电路特点（1）串联电路： （2）并联电路： 2.欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.（2）公式：（3）变形式：3.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看（图1） 等效电路：如图1-1、图1-24.如何判断电流表测量通过哪个用电器的电流？方法一：看电流表与哪个用电器串联，则就测通过那个用电器的电流（如图2、图3).212121111R R R U U U I I I +===+=电阻关系：电压关系：电流关系：RUI =IU R IRU ==A 3A 2V 3V 1V 2 A 1R 1 R 2 图1V2V3V1R1R2图1-1R1R2图1-221 2121 R R R UU U II I + = + = = = 电阻关系： 电压关系： 电流关系：方法二：电流分析法：看哪些电流流过它，则测通过哪个用电器的电流（如图4）。

测量通过 的电流；测量通过 的电流；5.如何判断电压表测哪部分电路两端的电压？方法一：电压表与哪个用电器并联就测哪个用电器两端的电压（如图5）测 两端的电压； 测 两端的电压.方法二：回路法——看电压表与哪个用电器构成一个回路，而且该回路上没有电源，则电压表就测那个用电器两端的电压（如图6）.电压表测 两端的电压.（二）、动态电路的类型及分析类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化. 例1.如图7所示电路，将开关S 闭合，电流表的示数将 ；电压表的示数将 .（选填“变大”、“变小“或”不变“） 分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断.针对练习：如图8所示电路中，当开关S 断开时，电阻R 1和R 2是 联，开关S 闭合后，电压表的示数将（选填”变大“、”变小“或”不变“）.例2.如图9所示电路中，灯泡L 1和L 2是 联，当开关S 断开时，电压表的示数将 ，电流表的示数将 .（选填“变大”、“变小”或“不变”）分析：明确开关断开和闭合时是什么样的电路.电流表、电压表分别测的是AL 2L 1AA 1 A 2L 2 L 1 V 2 A 1 A 2 V 1 图2 图3A 1A 2R 2 R 3R 1 图4V 1 V 2L 2L 1图5R 2R 1 V图6AV 1R 1 R 2图7图8VR 1R 2 图9VL 2AL 1哪部分的电流和电压。

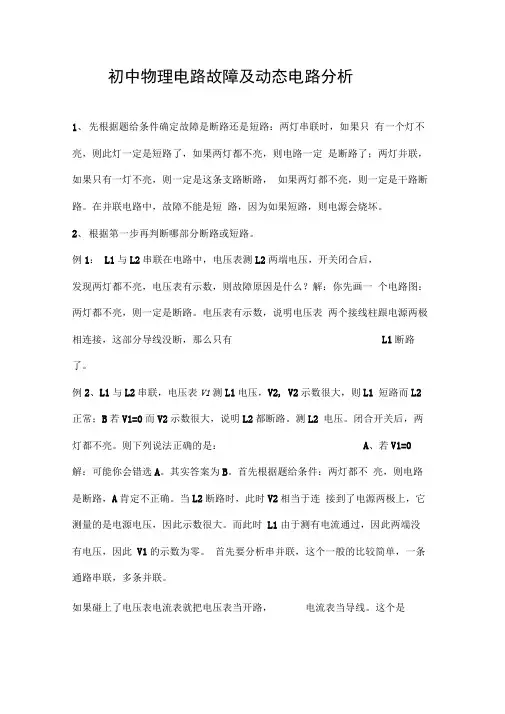

初中物理电路故障及动态电路分析1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联,如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。

在并联电路中,故障不能是短路,因为如果短路,则电源会烧坏。

2、根据第一步再判断哪部分断路或短路。

例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解:你先画一个电路图:两灯都不亮，则一定是断路。

电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断,那么只有L1断路了。

例2、L1与L2串联,电压表V1测L1电压，V2，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大,说明L2都断路。

测L2电压。

闭合开关后，两灯都不亮.则下列说法正确的是：A、若V1=0 解：可能你会错选A.其实答案为B。

首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。

当L2断路时,此时V2相当于连接到了电源两极上,它测量的是电源电压，因此示数很大。

而此时L1由于测有电流通过,因此两端没有电压,因此V1的示数为零。

首先要分析串并联，这个一般的比较简单,一条通路串联，多条并联.如果碰上了电压表电流表就把电压表当开路，电流表当导线。

这个是因为电流表电压小,几乎为零.但电压表不同。

此处要注意的是，电压表只是看做开路，并不是真的开路。

所以如果碰上了一个电压表一个用电器一个电源串联在一起的情况,要记得。

电压表是有示数的（话说我当时为这个纠结了好久）。

还有一些东西光看理论分析是不好的，要多做题啊,做多得题，在分析总结以下,会好很多。

而且如果有不会的，一定要先记下来,没准在下一题里就会有感悟、一．常见电路的识别方法与技巧在解决电学问题时,我们遇到的第一个问题往往是电路图中各个用电器（电阻）的连接关系问题。

不能确定各个电阻之间的连接关系，就无法确定可以利用的规律，更谈不到如何解决问题。

初中物理电路故障及动态电路分析1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。

在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。

2、根据第一步再判断哪部分断路或短路。

例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。

电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。

例2、L1与L2串联，电压表V1测L1电压，V2, V2示数很大，则L1 短路而L2正常；B若V1=0而V2示数很大，说明L2都断路。

测L2 电压。

闭合开关后，两灯都不亮。

则下列说法正确的是：A、若V1=0解：可能你会错选A。

其实答案为B。

首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。

当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。

而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。

首先要分析串并联，这个一般的比较简单，一条通路串联，多条并联。

如果碰上了电压表电流表就把电压表当开路，电流表当导线。

这个是因为电流表电压小，几乎为零。

但电压表不同。

此处要注意的是， 电压表只是看做开路，并不是真的开路。

所以如果碰上了一个电压表 一个用电器一个电源串联在一起的情况， 要记得。

电压表是有示数的（话说我当时为这个纠结了好久）。

还有一些东西光看理论分析是不 好的，要多做题啊，做多得题，在分析总结以下，会好很多。

而且如 果有不会的，一定要先记下来，没准在下一题里就会有感悟、一.常见电路的识别方法与技巧在解决电学问题时，我们遇到的第一个问题往往是电路图中各个用电器（电阻）的连接关系问题。
