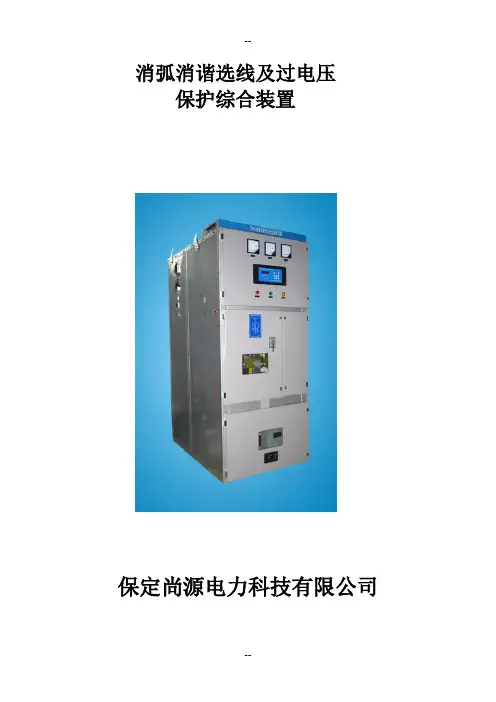

消弧消谐选线及过电压保护综合装置保定尚源电力科技有限公司一、产品概述随着社会发展，电力系统的安全运行及供电的可靠性已显得越来越重要。

长期以来，我国6~66KV的配电网大多采用中性点不接地运行方式。

这种运行方式在单相接地时允许短时间带故障运行，因而大大提高了系统的供电可靠性。

我们公司研制开发的消弧消谐及过电压综合装置，该装置原理新颖，功能完善，自动化程度高，其在安装维护、可靠性、控制功能等方面国内领先。

快速消除接地电弧及弧光过电压、铁磁谐振。

可广泛适用于我国电力、冶金、化工、煤炭和石油等行业的3~35KV配电网中。

智能消弧消谐及过电压综合装置的主要功能：本装置是利用智能控制、过电压限制技术和单相开关等组成一套自动控制系统。

采用对二次的PT开口三角处投入大功率消谐电阻，以吸收谐振能量，消除谐振；采用限制故障相的恢复电压幅值及恢复电压的上升速度，消除弧光接地；技术先进，运行可靠。

其主要功能如下：1）替代电压互感器柜，并提供电压检测信号。

2）具有过电压保护功能，能将大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全，使因过电压引起的事故大为减少。

3）替代消弧线圈，能够快速消除间歇性弧光接地故障，抑制间歇性弧光接地过电压，防止事故的进一步扩大，降低线路的事故跳闸率。

4）能够快速有效的限制并消除各种谐振过电压，防止长时间的谐振过电压对系统绝缘结构的加速老化，防止谐振过电压对电网中设置的避雷器以及小感性负载的影响，增加系统运行的安全可靠性，延长系统中设备的使用寿命。

二、技术参数1、适用范围本装置可适用于6~35KV电压等级中性点非有效接地配电网的消弧、消谐及过电压保护，广泛用于电力系统的变电所或发电厂以及冶金、矿山、石化等企业的供电系统，对提高系统供电可靠性及安全运行有明显的效果。

2、工作环境智能消弧消谐及过电压综合装置的所有元件可安装在开关柜内，与其他高压开关柜组屏在一起，体积小、成本低、安装方便。

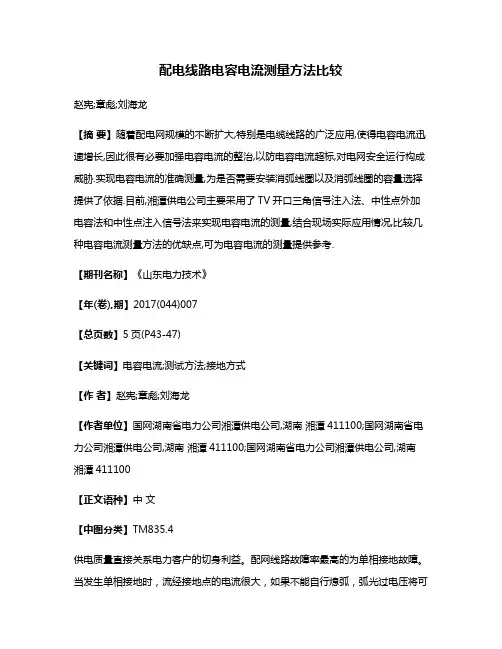

配电线路电容电流测量方法比较赵宪;章彪;刘海龙【摘要】随着配电网规模的不断扩大,特别是电缆线路的广泛应用,使得电容电流迅速增长,因此很有必要加强电容电流的整治,以防电容电流超标,对电网安全运行构成威胁.实现电容电流的准确测量,为是否需要安装消弧线圈以及消弧线圈的容量选择提供了依据.目前,湘潭供电公司主要采用了TV开口三角信号注入法、中性点外加电容法和中性点注入信号法来实现电容电流的测量,结合现场实际应用情况,比较几种电容电流测量方法的优缺点,可为电容电流的测量提供参考.【期刊名称】《山东电力技术》【年(卷),期】2017(044)007【总页数】5页(P43-47)【关键词】电容电流;测试方法;接地方式【作者】赵宪;章彪;刘海龙【作者单位】国网湖南省电力公司湘潭供电公司,湖南湘潭411100;国网湖南省电力公司湘潭供电公司,湖南湘潭411100;国网湖南省电力公司湘潭供电公司,湖南湘潭411100【正文语种】中文【中图分类】TM835.4供电质量直接关系电力客户的切身利益。

配网线路故障率最高的为单相接地故障。

当发生单相接地时，流经接地点的电流很大，如果不能自行熄弧，弧光过电压将可能导致设备损坏，威胁系统稳定运行。

单相接地时，若消弧线圈提供的感性电流能抵消电容电流的影响，将对电网及其设备起到良好的保护效果。

因此，实现电容电流准确测量，为消弧线圈选型提供根据，对于电容电流治理具有深刻意义。

目前，电容电流测量方法较多，主要分为直接测量法和间接测量法两种［1］。

直接测量法是人为制造一个金属性接地，通过接入的电流互感器测量电容电流值，该方法危险性较高，操作难度较大，目前已经很少使用。

随着电容电流测量技术的发展，间接法已经成为主流。

本文提到的电压互感器（TV）开口三角信号注入法、中性点外加电容法和中性点注入信号法都可以归结为间接测量法。

介绍几种常用电容电流测量方法的基本原理，并就目前的应用情况对几种常用电容电流方法进行对比，分析各自的优缺点，根据变电站的实际情况，提出合适的测量方法。

3544系列使用手册直流电阻测试仪j2016-3-15 和普电子科技有限公司手册版本V1.0引言 (6)核实包装物品 (6)安全信息 (8)操作注意事项 (10)第一章概述 (14)1.1 简介 (14)1.2性能特点 (15)1.3 各部分的名称与操作概要 (16)1.4 外形尺寸 (20)1.5 页面构成 (21)第二章测试前的准备 (24)2.1 测试流程预览 (24)2.2 基本参数设置流程 (27)2.3 测量前的检查 (27)2.4 确认被测对象 (30)2.5 测试线的连接方法 (31)第三章基本设置 (33)3.1 设置测试量程 (33)3.2 设置测试速度 (35)3.3 温度显示设置 (35)3.4 设置测试触发方式 (36)3.5 测量延时设置 (37)3.6 OVC（热电动势补偿）功能设置 (38)3.7 切换测量电流300mA（300mΩ量程） (41)3.8 温度补偿设置 (43)3.9 平均次数设置 (45)3.10 讯响方式设置 (46)3.11 按键音设置 (48)3.12 比较器功能 (48)3.12.1 比较结果信号输出方式 (48)3.12.2 比较模式 (49)3.12.3 设置上下限和比较模式 (50)3.13 分选功能 (51)3.13.1 分选功能打开设置 (51)3.13.2 分选功能量程设置 (52)3.13.3 分选功能组号设置 (53)3.13.4 分选功能上限设置 (53)3.13.5 分选功能下限设置 (54)3.13.5 返回测量页面 (54)第四章测量 (56)4.1 启动测试 (56)4.2 测量值显示 (57)4.3 自动保护功能 (57)4.4 进行调零 (58)第五章测量面板保存 (63)5.1 保存面板设置 (63)5.2 调取测量设置 (64)5.3 删除测量设置 (64)5.4 重命名测量设置 (65)第六章EXT I/O口（Handler） (66)6.1 EXT I/O端口与信号 (67)6.1.1 电平模式设置 (67)6.1.2 端口信号详解 (70)6.1.3 端口信号连接方式 (72)6.2时序图 (74)6.2.1 外部触发时的时序图 (74)6.2.2 外部触发时的读取流程 (76)6.3 外部控制确认 (77)第七章通讯 (80)7.1 RS232C通讯方式 (80)7.2 LAN通讯方式 (85)第八章参数 (88)8.1 一般参数 (88)8.2 精确度 (90)感谢您选择和普科技制造的“3544系列直流电阻测试仪”。

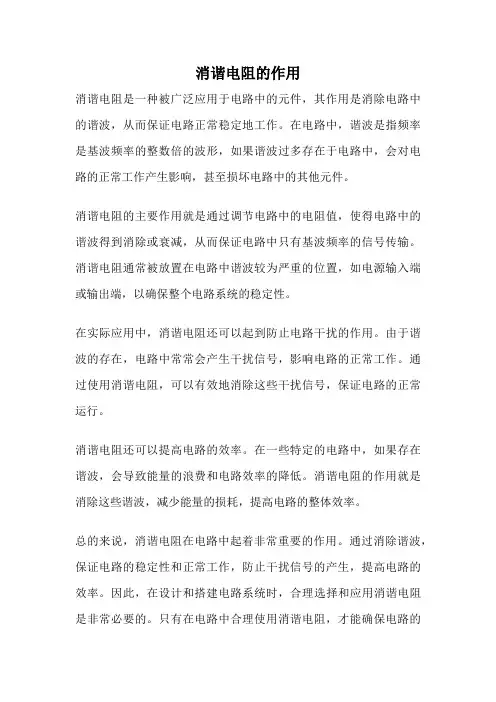

消谐电阻的作用
消谐电阻是一种被广泛应用于电路中的元件，其作用是消除电路中的谐波，从而保证电路正常稳定地工作。

在电路中，谐波是指频率是基波频率的整数倍的波形，如果谐波过多存在于电路中，会对电路的正常工作产生影响，甚至损坏电路中的其他元件。

消谐电阻的主要作用就是通过调节电路中的电阻值，使得电路中的谐波得到消除或衰减，从而保证电路中只有基波频率的信号传输。

消谐电阻通常被放置在电路中谐波较为严重的位置，如电源输入端或输出端，以确保整个电路系统的稳定性。

在实际应用中，消谐电阻还可以起到防止电路干扰的作用。

由于谐波的存在，电路中常常会产生干扰信号，影响电路的正常工作。

通过使用消谐电阻，可以有效地消除这些干扰信号，保证电路的正常运行。

消谐电阻还可以提高电路的效率。

在一些特定的电路中，如果存在谐波，会导致能量的浪费和电路效率的降低。

消谐电阻的作用就是消除这些谐波，减少能量的损耗，提高电路的整体效率。

总的来说，消谐电阻在电路中起着非常重要的作用。

通过消除谐波，保证电路的稳定性和正常工作，防止干扰信号的产生，提高电路的效率。

因此，在设计和搭建电路系统时，合理选择和应用消谐电阻是非常必要的。

只有在电路中合理使用消谐电阻，才能确保电路的
正常运行和稳定性。

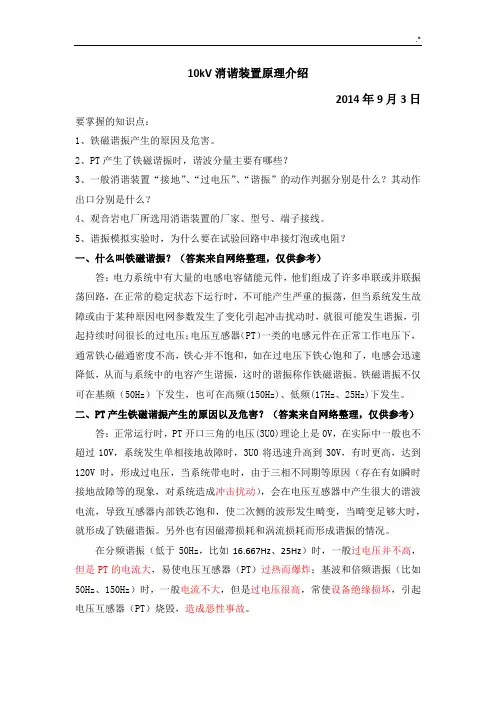

10kV消谐装置原理介绍2014年9月3日要掌握的知识点：1、铁磁谐振产生的原因及危害。

2、PT产生了铁磁谐振时，谐波分量主要有哪些？3、一般消谐装置“接地”、“过电压”、“谐振”的动作判据分别是什么？其动作出口分别是什么？4、观音岩电厂所选用消谐装置的厂家、型号、端子接线。

5、谐振模拟实验时，为什么要在试验回路中串接灯泡或电阻？一、什么叫铁磁谐振？（答案来自网络整理，仅供参考）答：电力系统中有大量的电感电容储能元件，他们组成了许多串联或并联振荡回路，在正常的稳定状态下运行时，不可能产生严重的振荡，但当系统发生故障或由于某种原因电网参数发生了变化引起冲击扰动时，就很可能发生谐振，引起持续时间很长的过电压；电压互感器（PT）一类的电感元件在正常工作电压下，通常铁心磁通密度不高，铁心并不饱和，如在过电压下铁心饱和了，电感会迅速降低，从而与系统中的电容产生谐振，这时的谐振称作铁磁谐振。

铁磁谐振不仅可在基频（50Hz）下发生，也可在高频(150Hz)、低频(17Hz、25Hz)下发生。

二、PT产生铁磁谐振产生的原因以及危害？（答案来自网络整理，仅供参考）答：正常运行时，PT开口三角的电压(3U0)理论上是0V，在实际中一般也不超过10V，系统发生单相接地故障时，3U0将迅速升高到30V，有时更高，达到120V时，形成过电压，当系统带电时，由于三相不同期等原因（存在有如瞬时接地故障等的现象，对系统造成冲击扰动），会在电压互感器中产生很大的谐波电流，导致互感器内部铁芯饱和，使二次侧的波形发生畸变，当畸变足够大时，就形成了铁磁谐振。

另外也有因磁滞损耗和涡流损耗而形成谐振的情况。

在分频谐振（低于50Hz，比如16.667Hz、25Hz）时，一般过电压并不高，但是PT的电流大，易使电压互感器（PT）过热而爆炸；基波和倍频谐振（比如50Hz、150Hz）时，一般电流不大，但是过电压很高，常使设备绝缘损坏，引起电压互感器（PT）烧毁，造成恶性事故。

6、10、35kV电磁式电压互感器一次绕组中性点用LXQⅢ、LXQ（D）Ⅲ型消谐电阻器及安装在压变剩余电压绕组开口三角两端的附件“电压限制及短路报警器”产品说明书1、概述安装在Y0结线的压变一次绕组中性点与地之间的LXQⅡ、LXQ（D）Ⅱ型消谐器（简称LⅡ型），在电网中已运行多年，经验说明，LⅡ型具有消除压变铁磁谐振及防止单相高压熔丝熔断的良好功能，还具有适应压变中性点弱绝缘配合，小巧便于安装等优点。

安装在压变剩余电压绕组开口三角两端（以下简称开三角）的附件“三次谐波电压限制器”，能够将压变三次谐波电流及基波不平衡电流在消谐器上电压降，限制在用户满意的程度。

近年来，由于多数压变采取了消谐措施，因铁磁谐振引起压变烧毁的事例已不多见。

但一种因错误接线导致多相压变同时烧毁的事故，却频繁见诸于6~35kV电网，这种误将压变开三角两端短路（实为开三角两端都接地），在电网单相接地稍长时，多相压变将同时烧毁。

预防此类事故最有效办法，是电网正常运行时，就能判别压变开三角是否被短路。

本公司根据多年运行及制造的经验，在改进的LⅢ型消谐器附件中增加了开三角短路报警功能，可以预防此类事故再次发生。

另外，LⅢ型消谐器及其附件还进行了多项改进，改进后的产品在保护压变安全运行具有更多的功能：2、LⅢ型系列的改进容2.1 LⅢ型附件的改进2.1.1附件增加了短路报警功能，故称“电压限制及短路报警器”：近年来，电网中时有发生单相接地一段时间后，多相压变同时烧毁的事故。

经现场调查及试验测试，这是压变开三角两端金属短路所造成的恶性事故(请注意:此类事故与谐振无关)。

在电网正常运行时，由于零序电压很小，若接线不当，误将压变开三角短路，压变几乎没有反映，当电网单相接地时零序电压增加到相电压，导致闭口三角绕组及一次绕组中电流急剧增大，开三角绕组输出端又没有熔丝保护，一次绕组增大的电流。

又不能使高压熔丝熔断，接地时间稍长就将三相压变烧毁。

为防止此类事故再次发生，Ⅲ型附件利用开三角短路后两端电压会低于某一阈值为判据。

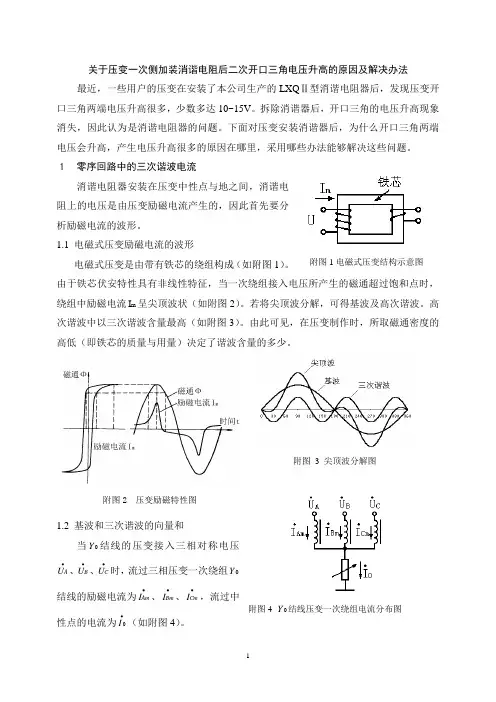

附图1电磁式压变结构示意图附图4 0Y 结线压变一次绕组电流分布图附图2 压变励磁特性图附图 3 尖顶波分解图关于压变一次侧加装消谐电阻后二次开口三角电压升高的原因及解决办法 最近，一些用户的压变在安装了本公司生产的LXQ Ⅱ型消谐电阻器后，发现压变开口三角两端电压升高很多，少数多达10~15V 。

拆除消谐器后，开口三角的电压升高现象消失，因此认为是消谐电阻器的问题。

下面对压变安装消谐器后，为什么开口三角两端电压会升高，产生电压升高很多的原因在哪里，采用哪些办法能够解决这些问题。

１ 零序回路中的三次谐波电流消谐电阻器安装在压变中性点与地之间，消谐电阻上的电压是由压变励磁电流产生的，因此首先要分析励磁电流的波形。

1.1 电磁式压变励磁电流的波形电磁式压变是由带有铁芯的绕组构成（如附图1）。

由于铁芯伏安特性具有非线性特征，当一次绕组接入电压所产生的磁通超过饱和点时，绕组中励磁电流m I 呈尖顶波状（如附图2）。

若将尖顶波分解，可得基波及高次谐波。

高次谐波中以三次谐波含量最高（如附图3）。

由此可见，在压变制作时，所取磁通密度的高低（即铁芯的质量与用量）决定了谐波含量的多少。

1.2 基波和三次谐波的向量和当0Y 结线的压变接入三相对称电压∙AU 、∙BU 、∙CU 时，流过三相压变一次绕组0Y 结线的励磁电流为∙AmI 、∙BmI 、∙CmI ，流过中性点的电流为∙0I （如附图4）。

附图5 励磁电流基波向量图附图6 励磁电流三次谐波向量图励磁电流可分解成基波和三次谐波，若基波的模m I 1相同，故m Am I I 11=∙0°， m Bm I I 11=∙-120°m Cm I I 11=∙120°。

则流过中性点的基波电流∙10I =m I 1 0° +m I 1 -120° +m I 1 120° =0（如附图5）而三相电路中三次谐波的角差为零度，即： m Am I I 33=∙3⨯0°= m I 3 0° m Bm I I 33=∙ 3⨯(-120°) = m I 3 -360° =m I 3 0° m Cm I I 33=∙ 3⨯120° = m I 3 360° =m I 3 0° 流过中性点的三次谐波电流=∙30I m I 3 0°+ m I 3 0° +m I 3 0° = 3⨯m I 3 0°（如附图6）由上述分析可知：若三台压变伏安特性完全相同，仍有一定的三次谐波电流通过消谐电阻，在消谐电阻上产生一定的三次谐波电压。

ER-XX系列微机消谐装置使用说明书醴陵联洲电器有限公司目录一、产品概述 (3)1. 概述 (3)2. 功能及特点 (3)3. 工作原理 (4)二、操作说明 (4)三、技术指标及使用环境 (7)四、装置端子接线图 (8)五、安装尺寸 (9)六、通讯规约 (10)一、产品概述1.概述在电力系统中，铁磁谐振频繁发生，谐振时会产生过电压，严重威胁系统安全。

铁磁谐振过电压可以在3～220千伏的任何系统中发生，特别是在35千伏及以下的电网中，几乎所有的内部过电压事故均由铁磁谐振引起。

铁磁谐振引起的过电压持续时间长，甚至可能长期存在。

在分频谐振时，一般过电压并不高，但是PT的电流大，易使PT过热而爆炸；基波和倍频谐振时，一般电流不大，但是过电压很高，常使设备绝缘损坏，造成恶性事故。

电力微机消谐装置是我公司研制的新型智能化电力谐振消除装置，使用简单方便，无需维护，能迅速地消除各种频率的铁磁谐振,准确率高。

同时可根据用户需要将相关信息打印或通过通信接口传给上级监控系统，适用于无人值守变电站。

2.功能及特点l模块化设计，结构紧凑，技术先进，高速32位ARM内核处理器使运算实时性和动作准确性得以保证。

l实时监控系统状态，实时运算，对系统出现的低频、基频、高频谐振故障做出准确判断，并作出及时动作。

l实时显示三相电压、开口电压，能准确判断出接地、过压欠压、谐振。

l系统谐振被阻尼消除后若再次被激发产生，装置能再次立即起动予以消除。

l工业标准的RS-485通讯接口，可以实时向上位机传送系统的运行状态。

l故障追忆功能，大容量Flash存储器保存最近20次历史故障记录。

l具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用。

l双硬件看门狗电路确保软件运行的可靠性。

l中文液晶显示，运行状态清晰，菜单式操作，方便易用。

3.工作原理本装置实时监测电压互感器PT开口三角处电压和频率，当发生铁磁谐振时，装置瞬时启动无触点消谐元件（大功率可控硅），将PT开口三角绕组瞬间短接，产生强大阻尼，从而消除铁磁谐振。

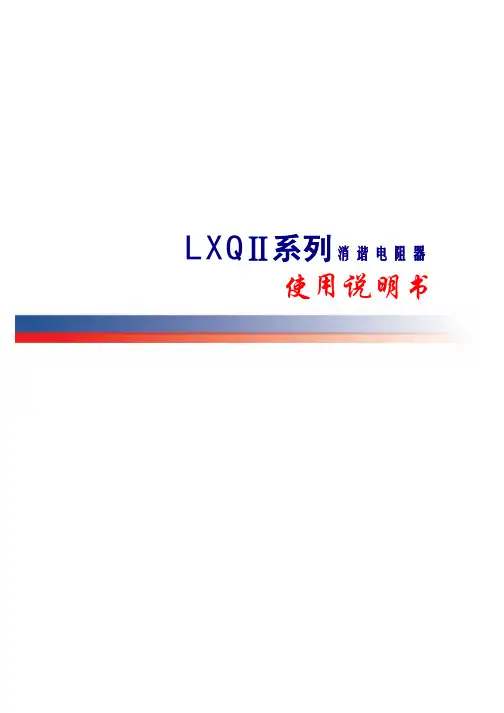

LXQ Ⅱ系列消谐电阻器使用说明书产品用途及特点 (1)型号说明 (3)主要技术指标及使用条件 (4)安装说明 (5)注意事项 (6)检验方法 (7)选型须知 (8)图一图三图二1．产品用途及特点LXQ Ⅱ系列消谐电阻器(以下简称消谐器)是一种非线性消谐阻尼器件，它安装在6～35kV 电压互感器(以下简称PT )一次绕组Y0中性点与地之间，起限流与阻尼的作用，能够达到良好的抑制涌流和PT 铁磁谐振的目的。
