3-4 电阻器主要技术参数

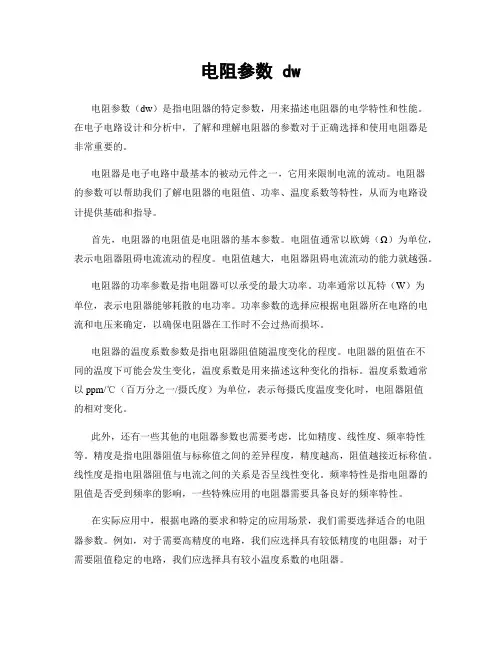

电阻参数 dw电阻参数（dw）是指电阻器的特定参数，用来描述电阻器的电学特性和性能。

在电子电路设计和分析中，了解和理解电阻器的参数对于正确选择和使用电阻器是非常重要的。

电阻器是电子电路中最基本的被动元件之一，它用来限制电流的流动。

电阻器的参数可以帮助我们了解电阻器的电阻值、功率、温度系数等特性，从而为电路设计提供基础和指导。

首先，电阻器的电阻值是电阻器的基本参数。

电阻值通常以欧姆（Ω）为单位，表示电阻器阻碍电流流动的程度。

电阻值越大，电阻器阻碍电流流动的能力就越强。

电阻器的功率参数是指电阻器可以承受的最大功率。

功率通常以瓦特（W）为单位，表示电阻器能够耗散的电功率。

功率参数的选择应根据电阻器所在电路的电流和电压来确定，以确保电阻器在工作时不会过热而损坏。

电阻器的温度系数参数是指电阻器阻值随温度变化的程度。

电阻器的阻值在不同的温度下可能会发生变化，温度系数是用来描述这种变化的指标。

温度系数通常以ppm/℃（百万分之一/摄氏度）为单位，表示每摄氏度温度变化时，电阻器阻值的相对变化。

此外，还有一些其他的电阻器参数也需要考虑，比如精度、线性度、频率特性等。

精度是指电阻器阻值与标称值之间的差异程度，精度越高，阻值越接近标称值。

线性度是指电阻器阻值与电流之间的关系是否呈线性变化。

频率特性是指电阻器的阻值是否受到频率的影响，一些特殊应用的电阻器需要具备良好的频率特性。

在实际应用中，根据电路的要求和特定的应用场景，我们需要选择适合的电阻器参数。

例如，对于需要高精度的电路，我们应选择具有较低精度的电阻器；对于需要阻值稳定的电路，我们应选择具有较小温度系数的电阻器。

总的来说，电阻参数（dw）是电阻器的一些重要特性的综合描述，能够帮助我们理解电阻器的性能和特点，为电路设计和分析提供基础和指导。

正确选择和使用电阻器的参数，可以确保电路的正常工作和性能的稳定性。

电阻器基本介绍导体的电阻通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω，1Ω=1V/A。

比较大的单位有千欧（kΩ）、兆欧（MΩ）1TΩ=1000GΩ；1GΩ=1000MΩ；1MΩ=1000KΩ；1KΩ=1000Ω电阻元件的电阻值大小一般与温度有关，还与导体长度、粗细、材料有关。

作用主要职能就是阻碍电流流过，应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等.数字电路中功能有上拉电阻和下拉电阻。

电阻分类按阻值特性固定电阻、可调电阻、特种电阻(敏感电阻) .按制造材料在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG碳沉积在瓷棒或者瓷管上，这种电阻和碳膜电阻相比，1、标称阻值：标称在电阻器上的电阻值称为标称值。

单位：Ω、kΩ、MΩ。

标称值是根据国家制定的标准系列标注的，不是生产者任意标定的。

不是所有阻值的电阻器都存在。

2、允许误差：电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码：F 、 G 、 J、 K…（常见的误差范围是：0.01%，0.05%，0.1%，0.5%，0.25%，1%，2%,5% 等）3、额定功率：指在规定的环境温度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变电阻器性能的情况下，电阻器上允许的消耗功率.常见的有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W标称阻值：产品上标示的阻值，其单位为欧，千欧、兆欧，标称阻值都应符合下表所列数值乘以10N欧，其中N为整数。

阻值和误差的标注方法1、直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。

eg：5.1k Ω 5% 5.1k Ω J2、文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数。

电阻（电阻器）1、电阻器电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻，该元件称为电阻器，简称电阻。

电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关。

电阻的是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能；当电流经过电阻时会在两端形成不同的电压。

在电路正常工作过程中，电流的大小恒定不变；但是电压的大小在不同的电路（节点）处会发生改变，其中的原因就电阻的阻抗导致阻流降压；接地或与直流电源负极相连接的导线（节点）电压值都是0 单位：欧姆（Ω，KΩ，MΩ）1M欧=103 K欧=106欧功能：阻碍电流通过，降低电压（阻流降压）。

电阻器在电路中主要用来调节和稳定电流与电压，可作为分流器和分压器，也可作电路匹配负载。

根据电路要求,还可用于放大电路的负反馈或正反馈、电压-电流转换、输入过载时的电压或电流保护元件，又可组成RC电路作为振荡、滤波、旁路、微分、积分和时间常数元件等。

常见的特种电阻种类：光敏电阻、热敏电阻、压敏电阻术、气敏电阻、磁敏、湿敏、力敏（把外界物理变化变为电信号变化）重要参数：电阻值，电阻功率，电阻种类；(a)一般符号;(b)可变电阻器;(c)热敏电阻器;(d)压敏电阻器:(e)光敏电阻器;(f)滑线式变阻器2、电阻分类：封装类型（了解）碳膜电阻:是目前电子、电器、资讯产品中使用量最大，价格最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。

此电阻器是在高温真空中分离出有机化合物－－碳，紧密附着於瓷棒表面的碳膜为电阻体，再加以适当的接头后切薄而成，并在其表面涂上环氧树脂密封保护优点:制作简单，成本低；缺点:稳定性差，噪音大、误差大。

绕线电阻、无感性电阻：将电阻线绕在无性耐热瓷体上，表面涂以耐热、耐湿、无腐蚀的不燃性涂料，保护而成。

其特点如下：耐热性优、温度系数小、质轻、耐短时间过负载、低杂音、阻值经年变化小。

无感性绕线电阻器(NKNP)有着绕线电阻器(KNP)基本特性，加上低电感量的优点。

常用电子元器件型号命名法与主要技术参数电子元器件是电子产品中非常重要的一部分，为了便于识别和使用，每种电子元器件都有相应的型号和技术参数。

本文将介绍常用电子元器件的命名法和主要技术参数，以帮助读者更好地了解电子元器件。

1. 电阻器电阻器通常用来限制电路中的电流，并改变电压和功率。

电阻器的命名法为“R+数字”，数字表示电阻值。

例如，R100表示100欧姆的电阻器。

电阻器的主要技术参数有：电阻值：电阻器的电阻值越大，电路中的电流越小。

功率：功率越大，电阻器发热越多。

精度：电阻器的精度越高，电路中的电流越精确。

温度系数：温度系数可以影响电阻器的电阻值。

2. 电容器电容器通常用来存储能量或阻止电流。

电容器的命名法为“C+数字”，数字表示电容值。

例如，C1μF表示1微法的电容器。

电容器的主要技术参数有：电容值：电容值越大，电容器可以存储的电力越大。

电压：电容器的电压越高，它可以承受的电力也越高。

电容器类型：电容器根据构造材料的不同，分为有机电容器和无机电容器。

3. 二极管二极管通常用来控制电流的方向。

二极管的命名法为“D+数字”，数字表示型号。

例如，D1N4148表示1N4148型号的二极管。

二极管的主要技术参数有：正向工作电压：正向工作电压是二极管正向工作时的最大电压。

反向击穿电压：反向击穿电压是二极管能承受的最大反向电压。

反向电流：反向电流是二极管反向工作时的电流。

4. 晶体管晶体管通常用来放大电流和控制电路。

晶体管的命名法为“Q+数字”，数字表示型号。

例如，Q2N3904表示2N3904型号的晶体管。

晶体管的主要技术参数有：最大工作电压：最大工作电压代表晶体管工作的最大电压。

最大功率：最大功率代表晶体管可以承受的最大功率。

放大系数：放大系数代表晶体管从输入信号到输出信号的增益。

5. 电感器电感器通常用来阻止电路中的交流电流。

电感器的命名法为“L+数字”，数字表示型号。

例如，L100表示100微亨的电感器。

主要技术参数1、输入信号：4－20mA2、输入电阻250欧姆3、输出信号：4－20mA，输入信号和输出信号隔离，用户无需隔离模块4、输出电阻：0－500欧姆（特殊需要0－750欧姆）5、反馈电位器： 0－1K欧姆6、基本误差：±1％一、主要技术参数1、输入信号：4－20mA2、输入电阻250欧姆3、输出信号：4－20mA，输入信号和输出信号隔离，用户无需隔离模块4、输出电阻：0－500欧姆（特殊需要0－750欧姆）5、反馈电位器：0－1K欧姆6、基本误差：±1％7、死区：0－3％可调8、电源电压：220V ±10％9、环境温度：－25℃－＋55℃10、相对湿度：≤90％（不结露）二、主要功能1、运行方式：正向：4mA阀关闭，20mA阀开启反向：4mA阀开启，20mA阀关闭。

2、中断保持：失去信号时，执行器可保持原位，关闭或开启，出厂时中断信号设定执行器保持原位。

3、本机手动运行：本机手动运行是使定位器模拟一个4－20mA输入信号，使执行器手动调节全开或全关。

4、0％位置：定位器0％，使执行器全关到位。

5、100％位置：定位器100％，使执行器全开到位。

6、短接19和34号端子时为关掉自动控制，转入手动，短接34和35端子为手动关向运行，短接34和36端子为手动开向运行。

远程控制优先于自动控制，当控制器在远程控制位置，自动控制被封锁，不起作用。

远程控制为点动状态。

7、执行器运行方向：标准形式下:执行器（面向输出轴）顺时针为开启通过拨码开关可改变控制（改变电机旋转方向）使执行器逆时针转为开启，同时改变限位开关和力矩开关方向。

8、电制动配置：GAMX－2005模块220VAC和380VAC通用单相电源（220VAC）配置电制动三相电源（380VAC）通过拨码开关使电制动功能不起作用，执行机构电制动由外电路完成。

9、LED指示：LED1 （红）电源指示LED2（绿）执行器开启LED3（红）执行器关闭LED4（红）失去4－20mA信号LED5（红）过力矩开关动。

电子兀器件系列知识------- 电阻电阻器通常简称为电阻，是一种最基本、最常用的电子元件。

导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、K Q、M Q表示。

一、电阻器的分类按其制造材料和结构不同分类：1线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实芯电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻按阻值是否可调整分类1 固定电阻器2、可变电阻器二、电阻器的命名方法电阻器用符号“ R”表示。

图形符号如下图。

电阻器的型号命名由四部分组成。

第一个部分用字母“ R”表示电阻器的主称，第二部分用字母表示构成电阻器的导体材料，第三部分用数字或字母表示电阻器的分类，第四部分用数字表示序号。

例如，型号为RT11,表示普通碳膜电阻器；型号为RJ71，表示精密金属膜电阻器。

上图：电阻器图形符号T电阻RT 10K爨膜示例：RJ71-0.125-5.1KI 型电阻器下图是碳膜电阻及精密金属膜电阻。

0.12^ e.ik T主需.电堪as材料.金■構IyW第一部分第二部分（材料）第三部分第四部分（分类）RH 合成碳膜 1普通 序号I 玻璃釉膜 2普通 J 金属膜 3超咼频 N 无机实芯 4高阻 G 沉积膜5高温 S 有机实芯 7精密 T 碳膜 8咼压 X 线绕9特殊 丫氧化膜G 咼功率 F 复合膜T 可调F 表：电阻器型号的意义三、电阻器的参数：1、标称阻值：电阻器上面所标示的阻值。

确定电阻器标称值的一般原则是，生产出来的电阻器按照一定的误差等级从小阻值到大阻值分布，使所有的电阻器都能找到一个标称值，以免造成不必要的损失。

电阻器的误差等级有E6、E12、E24,分别对应土20%、土10%、土5%三个误差等级，分别有六个、十二个和二十四个标称值。

电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。

表1 几种常用电阻的结构和特点2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。

为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。

额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号文字符号 D F G J K M允许偏差±0.5% ±1% ±2% ±5% ±10% ±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。

数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。

偏差通常采用文字符号表示。

4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

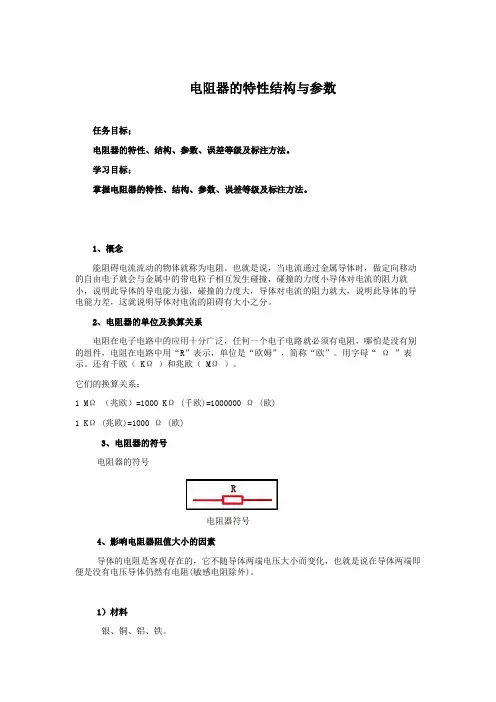

电阻器的特性结构与参数任务目标；电阻器的特性、结构、参数、误差等级及标注方法。

学习目标；掌握电阻器的特性、结构、参数、误差等级及标注方法。

1、概念能阻碍电流流动的物体就称为电阻。

也就是说，当电流通过金属导体时，做定向移动的自由电子就会与金属中的带电粒子相互发生碰撞，碰撞的力度小导体对电流的阻力就小，说明此导体的导电能力强，碰撞的力度大，导体对电流的阻力就大，说明此导体的导电能力差，这就说明导体对电流的阻碍有大小之分。

2、电阻器的单位及换算关系电阻在电子电路中的应用十分广泛，任何一个电子电路就必须有电阻，哪怕是没有别的组件，电阻在电路中用“R”表示，单位是“欧姆”，简称“欧”。

用字母“Ω”表示。

还有千欧（ KΩ）和兆欧（ MΩ）。

它们的换算关系：1 MΩ（兆欧）=1000 KΩ (千欧)=1000000 Ω (欧)1 KΩ (兆欧)=1000 Ω (欧)3、电阻器的符号电阻器的符号电阻器符号4、影响电阻器阻值大小的因素导体的电阻是客观存在的，它不随导体两端电压大小而变化，也就是说在导体两端即便是没有电压导体仍然有电阻(敏感电阻除外)。

1）材料银、铜、铝、铁。

大家知道，导体的材料不一样，它的导电能力也不同，在金属导体中，导电能力最强的是什么呢？是“银”，其次就是铜，铝，铁，金子虽贵但导电能力很差，金刚石就不导电的。

2）温度（1）金属导体温度越高，电阻越大。

例：冬天取暖用的电炉子，热线式空流计中的热丝电阻。

（2）半导体材料是温度越高，电阻越小。

例：半导体材料制作的三极管和功放集成电路这些易发热的组件都加有散热片。

3）截面积导体越粗，电阻越小，反之越大。

4）长度导体越长，电阻越大，反之越小。

例：照明用的灯泡灯丝断了以后重新搭上就会比以前亮，这就是灯丝变短，电阻变小，电流增大，灯泡变亮。

5、电阻器的作用电阻器的作用是限流和分压限流分压电路6、电阻器的主要参数电阻器的主要参数有：标称阻值、阻值误差、额定功率。

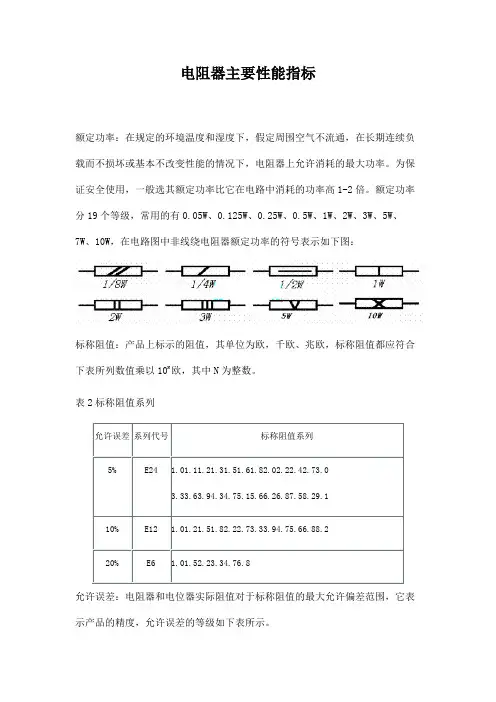

电阻器主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。

为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。

额定功率分19个等级，常用的有0.05W、0.125W、0.25W、0.5W、1W、2W、3W、5W、7W、10W，在电路图中非线绕电阻器额定功率的符号表示如下图：标称阻值：产品上标示的阻值，其单位为欧，千欧、兆欧，标称阻值都应符合下表所列数值乘以10N欧，其中N为整数。

表2标称阻值系列允许误差：电阻器和电位器实际阻值对于标称阻值的最大允许偏差范围，它表示产品的精度，允许误差的等级如下表所示。

表3允许误差等级标称阻值与误差允许范围的标识方法表4色环颜色所代表的数字或意义示例1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图1的电阻为27000Ω±0.5%。

2）精密度电阻器的色环标志用五个色环表示。

第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2的电阻为17.5Ω±1%表示27000Ω±5%表示17.5Ω±1%在电路图中电阻器和电位器的单位标注规则阻值在兆欧以上，标注单位M。

比如1兆欧，标注1M；2.7兆欧，标注2.7M。

阻值在1千欧到100千欧之间，标注单位k。

比如5.1千欧，标注5.1k；68千欧，标注68k。

阻值在100千欧到1兆欧之间，可以标注单位k，也可以标注单位M。

比如360千欧，可以标注360k，也可以标注0.36M。

阻值在1千欧以下，可以标注单位Ω，也可以不标注。

比如5.1欧，可以标注5.1Ω或者5.1；680欧，可以标注680Ω或者680。

最高工作电压：它是指电阻器长期工作不发生过热或电击穿损坏时的电压。

如果电压超过规定值，电阻器内部产生火花，引起噪声，甚至损坏。

下表是碳膜电阻的最高工作电压。

电阻器参数和识别方法电阻器的主要参数（标称阻值与允许偏差）要标注在电阻器上，以便使用中识别。

电阻器的参数主要有色标法和直标法两种，此外还有字母数字混标法。

1.3.1电阻器的主要参数1．电阻器标称阻值系列在使用中，我们最关心的是电阻器的阻值有多大，这一阻值称为电阻器的标称阻值。

例如，某电阻器标称阻值是9kΩ。

重要提示生产厂家为了使用的需要，生产了很多阻值的电阻器。

为了方便生产和使用，国标规定了一系列阻值作为产品的标准，即标称阻值系列。

我国E6、E12、E24电阻器标称阻值系列见表1-6。

表1-6我国E6、E12、E24电阻器标称阻值系列重要提示从表1-6中可以看出E12系列中找不到1.1×10n电阻器，只能在E24系列中找到它。

表2-7中各数×10n可得到不同的电阻阻值。

例如：1.1×10n（n＝3）为1.1kΩ电阻器。

n是正整数或负整数。

1×10为10Ω电阻器。

2．电阻器允许偏差参数在电阻器生产过程中，由于生产成本的考虑和技术原因，无法制造与标称阻值完全一致的电阻器，不可避免存在着一些偏差。

所以，规定了一个允许偏差参数。

不同电路中，由于对电路性能的要求不同，也就可以选择不同偏差的电阻器，这是出于生产成本的考虑，偏差大的电阻器成本低，这样整个电路的生产成本就低。

常用电阻器的允许偏差为±5％、±10％、±20％。

精密电阻器的允许偏差要求更高，如±2％、±0.001％等。

3．电阻器额定功率参数额定功率也是电阻器的一个常用参数。

它是指在规定的大气压力下和特定的环境温度范围内，电阻器所允许承受的最大功率，单位用W表示，一般电子电路中使用1/8W电阻器。

通常额定功率大，电阻器体积大。

对于电阻器而言，它所能够承受的功率负荷与环境温度有关，其关系可用图1-12所示负载曲线来说明。

图中，P为允许功率，P R为额定功率，t R为额定环境温度，t min为最低环境温度，t max为最高环境温度。

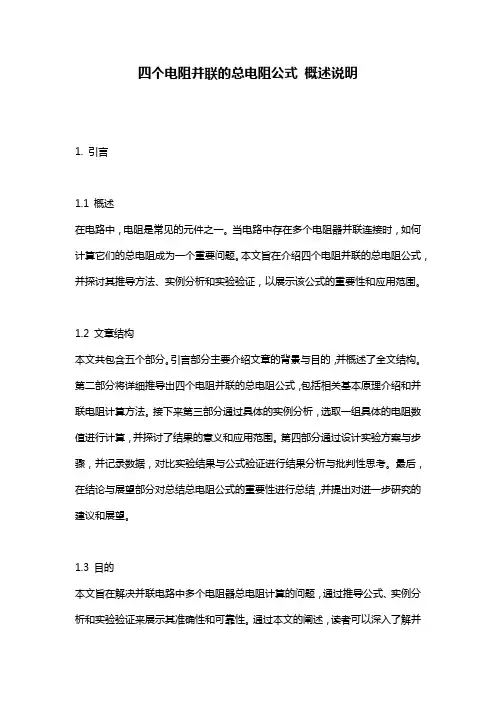

四个电阻并联的总电阻公式概述说明1. 引言1.1 概述在电路中，电阻是常见的元件之一。

当电路中存在多个电阻器并联连接时，如何计算它们的总电阻成为一个重要问题。

本文旨在介绍四个电阻并联的总电阻公式，并探讨其推导方法、实例分析和实验验证，以展示该公式的重要性和应用范围。

1.2 文章结构本文共包含五个部分。

引言部分主要介绍文章的背景与目的，并概述了全文结构。

第二部分将详细推导出四个电阻并联的总电阻公式，包括相关基本原理介绍和并联电阻计算方法。

接下来第三部分通过具体的实例分析，选取一组具体的电阻数值进行计算，并探讨了结果的意义和应用范围。

第四部分通过设计实验方案与步骤，并记录数据，对比实验结果与公式验证进行结果分析与批判性思考。

最后，在结论与展望部分对总结总电阻公式的重要性进行总结，并提出对进一步研究的建议和展望。

1.3 目的本文旨在解决并联电路中多个电阻器总电阻计算的问题，通过推导公式、实例分析和实验验证来展示其准确性和可靠性。

通过本文的阐述，读者可以深入了解并联电路中的电阻计算方法，并在实际应用中灵活运用该公式。

同时，本文也为进一步研究相关领域的人员提供了一定的参考和启发。

2. 总电阻公式的推导2.1 基本原理介绍在电路中，当多个电阻器以并联连接方式相连时，它们的总电阻可以通过一个公式来计算。

总电阻是指所有并联电阻器的等效电阻值，即代表整个并联电路的单一电阻值。

在进行总电阻计算之前，需要了解一些基本原理。

首先是并联电路中的基本特点。

当多个电阻器以并联方式相连时，它们共享相同的电压，并且各个分支之间具有相同的电势差。

这意味着在一个并联电路中，各个分支的电流互不受影响。

其次是欧姆定律和功率定律。

根据欧姆定律，在直流情况下，通过一个导体（如电阻器）的电流与该导体两端的电压成正比。

而根据功率定律，通过一个导体（如电阻器）消耗的功率与该导体两端的电压及经过它的电流平方成正比。

2.2 并联电阻的计算方法在计算总电阻之前，我们需要了解如何计算两个或更多个并联连接的简单情况下的等效电阻。

四端电阻器使用方法解释说明以及概述1. 引言1.1 概述四端电阻器是一种特殊的电阻器，它具有由两个输入端和两个输出端组成的四个接线端口。

相比传统的二端电阻器，四端电阻器在测量精度和准确性方面具有更高的优势。

它能够有效地消除导线电阻和接触电阻对测量结果的影响，提供更加可靠和准确的电阻值。

1.2 文章结构本文将从以下几个方面进行论述：首先介绍四端电阻器的基本定义与原理，包括其主要特点和工作原理；然后详细说明四端电阻器的使用方法，包括正确的连接方式和测量步骤，并提供一些注意事项；接着探讨在特殊应用场景中使用四断电子器时需要注意的技巧，在低温环境下、高频信号测量中以及复杂电路中都有所涉及；最后总结四端电阻器的优势和适用范围，并展望未来其技术发展方向及应用领域拓展。

1.3 目的本文旨在向读者介绍并解释四端电阻器的使用方法，帮助读者更好地理解四端电阻器的原理与应用。

通过本文的学习，读者将能够正确地选择和使用四端电阻器，并能在特殊应用场景中灵活运用四端电阻器，从而提高测量精度和准确性。

2. 四端电阻器的定义与原理：2.1 定义四端电阻器是一种用于精确测量电阻值的电子元件。

它由两个输入端和两个输出端组成，输入与输出之间通过内部引线连接，形成了一个完全独立的四个引脚结构。

通过这种设计，四端电阻器可以有效地消除导线或接触电阻对测量结果的影响，提供更准确和稳定的电阻测量。

2.2 原理四端电阻器利用了“减法法”进行电阻测量。

在正常情况下，由于导线及接触电阻等因素的存在，使得实际测量时无法完全消除这些影响因素造成的误差。

而四端电阻器通过在正常测量回路中添加额外的参考回路，使得被测电阻位于参考回路之中。

这样一来，在测量过程中就可以将实际被测对象与参考回路进行相互抵消，从而实现消除导线和接触电阻对测量结果的影响。

具体原理是这样的：将待测电阻连接到四端电阻器的输入端和输出端之间，在输入-输出之间产生一个测量电压。

测量电流通过被测电阻流过并经由输出端的接线与四端电阻器内部的参考回路连接。

各种负温度系数NTC热敏电阻-温度传感器技术参数详解与选型负温度系数（NTC）热敏电阻是一种能够根据温度的变化而产生相应变化的电阻器件。

下面将从技术参数和选型两个方面详细介绍NTC热敏电阻。

一、技术参数：1.温度系数：温度系数是指在一定温度范围内，热敏电阻的电阻值与温度变化之间的关系。

NTC热敏电阻的温度系数通常为负值，即随着温度的升高，电阻值减小。

常用的NTC热敏电阻温度系数有-3,000 ppm/℃和-4,200 ppm/℃等。

2.额定阻值：额定阻值是指在标准温度下，热敏电阻的电阻值。

常用的额定阻值有10KΩ、100KΩ等。

3.工作温度范围：工作温度范围是指热敏电阻所能正常工作的温度范围。

要根据具体的应用环境和需求选择合适的工作温度范围。

4.热时间常数：热时间常数是指热敏电阻在温度变化时响应的时间。

热时间常数越小，则响应速度越快。

5.精度：精度是指热敏电阻在额定温度下的电阻值与标准值之间的误差。

常见的精度等级有±1%、±3%等。

二、选型：1.根据需要测量的温度范围选择合适的温度系数：在选择NTC热敏电阻时，要根据所需测量的温度范围来选择合适的温度系数。

一般来说，-3,000 ppm/℃的NTC热敏电阻适用于宽温度范围的测量，而-4,200 ppm/℃的NTC热敏电阻适用于较窄的温度范围。

2.根据应用环境选择合适的工作温度范围：在选择NTC热敏电阻时，要根据应用环境的温度范围来选择合适的工作温度范围。

确保选择的NTC热敏电阻能够在应用环境下正常工作。

3.根据响应速度选择合适的热时间常数：在选择NTC热敏电阻时，要根据应用需求来选择合适的热时间常数。

如果需要快速响应的温度传感器，应选择具有较小热时间常数的NTC热敏电阻。

4.根据精度要求选择合适的精度等级：如果应用对测量精度要求较高，则应选择具有较高精度等级的NTC热敏电阻。

综上所述，选择合适的NTC热敏电阻应考虑其技术参数，如温度系数、额定阻值、工作温度范围、热时间常数和精度等，以满足具体应用的需求。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

常用阻容元器件的选型参考中国船舶重工集团第七研究院第707研究所 李长娜 冷述伟摘要:电路原理设计完成后，产品性能的稳定可靠与否，往拄与选用的元器件参数、等级、质量等密切相关，设计者应针对产品应用环境以及电性能的要求，准确提出对元件参数的具体要求，包括标称值、精度及误差要求、稳定性要求、温度范围要求、安装尺寸以及与电路性能密切相关的其它要求.通常高性能的元器件，比如有可靠性要求或精度、稳定性要求的元器件，其外形尺寸比一般要求的产品要大得多。

这就要求设计人员在PCB设计之前，针对开发的产品使用环境条件的要求，合理选择相应等级的元件.元器件生产商会在自己的产品目录中详细列出产品的型号及对应的参数，编制采购文件时，应在型号栏标明详细的型号。

严格讲，这些参数应在电路原理设计时随时在电路中限定。

现就常用阻容元件(包括电容器、电阻器、电感器等)型号及参数的具体含义进行分析，供设计人员参考选择.一、电容器常用的电容分为多层陶瓷电容器、固体电解质担电容器以及铝电解电容器三大类，分别说明如下。

1.1多层陶瓷电容器多层陶瓷电容器是由陶瓷电介质和金属交替构成，按弓}线方式的不同，分为多层片状陶瓷电容器、径向引线陶瓷电容器以及电容网络(排容)多层陶瓷电容器三种。

通俗地讲，多层片状陶瓷电容器就是表贴电容，主要特点是体积小，容量大，常用的0805, 1210封装电容均属这一种;径向引线陶瓷电容器就是针式引脚电容;电容网络也叫排容，就是一个封装里有几个〔通常是4个)电容，目的是节省PCB空间提高装配密度。

1.1 .1多 层 片状陶瓷电容器型号说明多层片状陶瓷电容器型号中一般包含类型、封装尺寸、介质种类、容量、误差、耐压、端头材料及包装形式等，以华达电子有限公司产品为例，对产品型号的构成说明如下:CC41 0805 CG 102 K 500 N Ta b c d e f g h(1)元件分类:标识有CC41与CT41两类CC41: I类片状电容器;CT41: 11类片状电容器。
