全部元件的参数
全部元件的参数如下：
1. 电阻：电阻的参数通常包括电阻值、功率、温度系数等。
常见的电
阻值有几欧姆到几兆欧姆不等，功率一般为1/8瓦到几瓦，温度系数
表示电阻随温度变化的程度。
2. 电容：电容的参数包括电容值、额定电压、介质材料等。
电容值一
般以法拉（F）为单位，额定电压表示电容器能承受的最大电压。
3. 电感：电感的参数通常包括电感值、额定电流、漏感比等。
电感值
一般以亨利（H）为单位，额定电流表示电感器能承受的最大电流。
4. 二极管：二极管的参数包括最大反向电压、最大正向电流、导通压
降等。
最大反向电压表示二极管能够承受的最大反向电压。
5. 三极管：三极管的参数包括最大集电电流、最大功耗、最大频率等。
最大集电电流表示三极管能够承受的最大集电电流。
6. MOS管：MOS管的参数包括最大漏极电流、最大功耗、门电压范围等。
最大漏极电流表示MOS管能够承受的最大漏极电流。
7. 集成电路：集成电路的参数包括芯片型号、工作电压、封装方式等。
不同的芯片具有不同的功能和工作要求。
8. 传感器：传感器的参数包括测量范围、精度、输出信号类型等。
不
同的传感器用于测量不同的物理量，需根据具体应用选择合适的参数。
以上列举的是一些常见元件的参数，每种元件都有不同的参数范围和要求，具体参数需根据具体元件的规格表或数据手册获取。
电路中主要参数电路中主要参数：在电路中，主要参数包括电压、电流、电阻、电容、电感和功率等。
这些参数是电路设计、分析和测试的关键指标，对于电路的性能和稳定性都有着重要的影响。
电压：电压是电路中的基本参数之一，它表示电路中的电势差。
电压的单位是伏特（V），它表示在电路中通过两点的电荷所做的功与电荷量之比。
在电路分析和设计中，电压是非常重要的参数，因为它决定了电路中电荷的流动方向和大小，从而影响电路的性能和稳定性。
电流：电流是电路中的另一个基本参数，它表示通过电路的电荷流动量。
电流的单位是安培（A），它表示在一秒钟内通过导体横截面的电荷量。
在电路设计和分析中，电流是非常重要的参数，因为它决定了电路中的能量传递和设备的工作状态。
电阻：电阻是电路中的一种电性质，它表示导体对电流流动的阻碍程度。
电阻的单位是欧姆（Ω），它表示在单位电压下通过导体的电流大小。
在电路分析和设计中，电阻是重要的参数，因为它决定了电路中电流的大小和流动方向，从而影响电路的性能和稳定性。
电容：电容是电路中的一种储能元件，它可以存储电荷并在需要时释放能量。
电容的单位是法拉（F），它表示在单位电压下储存的电荷量。
在电路设计和分析中，电容是非常重要的参数，因为它可以影响电路的频率响应、稳定性和能量传递。
电感：电感是电路中的另一种储能元件，它可以存储电磁场能量并在需要时释放能量。
电感的单位是亨利（H），它表示在单位电流下产生的磁通量。
在电路设计和分析中，电感也是非常重要的参数，因为它可以影响电路的频率响应、稳定性和能量传递。
功率：功率是电路中的另一个重要参数，它表示电路中的能量转换率。
功率的单位是瓦特（W），它表示在单位时间内转换的能量。
在电路分析和设计中，功率是非常重要的参数，因为它可以影响电路中设备的工作状态、能效和稳定性。
总结：电路中的主要参数包括电压、电流、电阻、电容、电感和功率等。
这些参数是电路设计、分析和测试中的关键指标，对于电路的性能和稳定性都有着重要的影响。
电阻电阻/电阻器的主要参数在电阻器的使用中，必需正确应用电阻器的参数。
电阻器的性能参数包括标称阻值及允许偏差、额定功率、极限工作电压、电阻温度系数、频率特性和噪声电动势等。
对于普通电阻器使用中最常用的参数是标称阻值和允许偏差，额定功率。
⑴标称电阻值和允许偏差每个电阻器都按系列生产,有一个标称阻值。
不同标称系列，电阻器的实际值在该标称系列允许误差范围之内。
例如，Ｅ24系列中一电阻的标称值是1000欧，Ｅ24系列电阻的偏差是5%，这个电阻器的实际值可能在950～1050欧范围之内的某一个值，用仪表测得具体的阻值就是这个电阻的实际值。
表1-4 几种固定电阻器的外形和特点压。
器、仪表等。
电路。
在要求电阻偏差小的电路中，可选用Ｅ48、Ｅ96、Ｅ192精密电阻系列，在电阻器的使用中，根据实际需要选用不同精密度的电阻，一般来说误差小的电阻温度系数也小，阻值稳定性高。
电阻的单位是欧姆，用符号Ω表示。
还常用千欧（KΩ）、兆欧（MΩ）等单位表示。
单位之间的换算关系是：1ＭΩ＝1000ＫΩ＝1000000Ω⑵电阻器的额定功率电阻器在电路中实际上是个将电能转换成热能的元件，消耗电能使自身温度升高。
电阻器的额定功率是指在规定的大气压和特定的温度环境条件下，长期连续工作所能呈受的最大功率值。
电阻器实际消耗的电功率Ｐ等于加在电阻器上的电压与流过电阻器电流的乘积，即Ｐ＝ＵＩ。
电阻器的额定功率从0. 05Ｗ至500Ｗ之间数十种规格。
在电阻的使用中，应使电阻的额定功率大于电阻在电路中实际功率值的1.5～2倍以上。
表1-5 电阻器和电位器的命名方法图1-4 电阻器额定功率的图形符号在现代电子设备中，还常用到如水泥电阻和无引脚的片状电阻等新型电阻器。
水泥电阻体积小，功率较大，在电路中常作降压或分流电阻。
片状电阻有两种类型，厚膜片状电阻和薄膜片状电阻。
目前常用的是厚膜电阻，如国产ＲＬ11系列片状电阻。
片状电阻的特点是体积小，重量轻，高频特性好，无引脚采用贴焊安装。
电容的主要参数包括以下几个：
电容值（容量）：电容的电容值表示其存储电荷的能力，用单位法拉（Farad，简写为F）来表示。
电容值越大，电容器可以存储的电荷量越多。
工作电压（额定电压）：电容器可以安全工作的最大电压称为工作电压，以伏特（Volt，简写为V）为单位表示。
超过工作电压，电容器可能会损坏或产生故障。
精度（容差）：电容器的实际容量与标称容量之间的差异称为容差。
容差以百分比（%）表示，表示实际容量可以偏离标称容量的程度。
例如，一个10μF电容器，容差为±10%，则实际容量可能在9μF至11μF之间。
介电材料：电容器中的两个电极之间通常填充一种绝缘材料，称为介质或介电材料。
不同的介质具有不同的介电常数，影响着电容器的电容值和其他特性。
ESR（等效串联电阻）：电容器的等效串联电阻是指电容器对交流信号的阻抗，用欧姆（Ohm，简写为Ω）表示。
较低的ESR值表示电容器对交流信号的响应更好。
ESL（等效串联电感）：电容器的等效串联电感是指电容器对高频信号的感应电感，同样以欧姆（Ω）为单位。
较低的ESL值表示电容器在高频应用中的性能更好。
这些参数将根据具体的电容器类型和应用而有所差异。
常见的电容器类型包括电解电容器、陶瓷电容器、塑料电容器、铝电解电容器等。
直流电路中的电阻电容和电感直流电路中的电阻、电容和电感一、引言电阻、电容和电感是直流电路中常见的三种基本元件，它们在电路中起着重要的作用。
本文将详细介绍直流电路中电阻、电容和电感的特性和应用。
二、电阻电阻是指阻碍电流通过的物理量，单位为欧姆（Ω）。
在直流电路中，电阻对电流的变化非常稳定，线性关系明显。
1. 特性- 电阻产生的主要效应是消耗电能，通过电阻的电流与电压之间遵循欧姆定律：I = V/R。
- 不同材质的电阻具有不同的电阻值，例如金属导体常用的电阻材料有铜、银等。
- 电阻的温度系数是描述电阻随温度变化的特性，一般表示为ppm/℃，常见的电阻温度系数有正温度系数和负温度系数。
2. 应用- 电阻可用于限流和分压，例如电阻在电源前串联可实现限流保护。
- 电阻还可以用于电压调节和分压，通过串联电阻可以实现电压的稳定输出。
- 在电子电路中，电阻还可用于电压分配和电流检测。
三、电容电容是指存储电荷的能力，单位为法拉（F）。
在直流电路中，电容能够存储电荷，并且对电流的变化具有一定的延迟效应。
1. 特性- 电容器由两个带电极板之间的介质隔开，当施加电压时，正负电荷在两板之间积累，形成电场。
- 电容器的容量大小取决于两板之间的面积、板间距以及介质介电常数。
- 电容器的充放电过程与时间有关，充电过程中电容器内的电荷线性增加，而放电过程则是指数型减少。
2. 应用- 电容可用于直流电源的滤波，通过并联电容器实现对电源的干扰信号滤除。
- 电容还可以用于启动电机、存储能量等。
四、电感电感是指导体中所产生的自感感应，单位为亨利（H）。
在直流电路中，电感对电流的变化具有抵抗效应，并且能够存储磁能。
1. 特性- 电感通过阻碍电流的变化来储存磁能，并产生电动势抵抗电流的变化。
- 电感的大小取决于线圈的匝数、截面积以及磁导率。
- 电感的极性具有反向电压的特性，在电流变化快速的场合会产生自感电压。
2. 应用- 电感可用于直流电源的滤波，通过串联电感器实现对电源中的高频噪声滤除。
电感的主要参数
电感是电子元器件中常见的一种 passove 元件，其主要参数包括导磁率、电感值、品质因素、直流电阻和自共振频率。
导磁率是铁芯的一个重要参数，对于带铁芯的电感，铁芯的导磁率越高，电感值会越高。
电感值是电感的一个基本参数，可以用公式
L=(4πμiN2A/l)*10-9(H) 表示。
其中，N 表示线圈圈数，A 表示磁路截面积，l 表示磁路平均长度。
电感值与铁芯的导磁率成正比，与线圈圈数的平方成正比，与测试频率有关。
电感值通常是用仪器测出的，目录上通常标示 L 值的公差范围。
品质因素是电感的一个重要参数，客户通常对 Q 值的要求是越高越好。
Q=2πfLe/Re，其中 Re 是有效电阻，是消耗能量的部分，有效电阻由 DCR、表面效应、铁损所贡献。
Le 是真实电感扣除分布电容影响后的值。
Q 值也是随测试频率而变化的，目录上通常以其最小值为标注。
直流电阻是电感在直流电流下测量得之电阻，客户通常对DCR 值的要求是越小越好。
目录上通常以其最大值为标注。
自共振频率是电感的真实电感与电感的分布电容产生共振时的频率，客户通常对 SRF 值的要求是越大越好。
自共振频
时电感的表现就像电阻，即(真实)电感值的感抗(2πfL)与分布
电容的容抗(-1/2πfCd)相互抵消，即2πfL-1/2πfCd=0，所以自
共振频率f=1/2π√LCd。
自共振频时电感的Le(有效电感值) 为，此时的 Q 值为。
目录上通常以其最小值为标注。
公制长(L) 宽(W) 高(t) a0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W)6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120贴片电阻各参数说明国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
电阻、电容、电感基础知识（一）电阻常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。
表1是几种常用电阻的结构和特点。
图1 电阻的外形电阻种类(电阻结构和特点):碳膜电阻气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。
改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。
碳膜电阻成本较低，性能一般。
金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽和改变金属膜厚度可以控制阻值。
这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。
碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围宽，但性能差，很小采用。
线绕电阻用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。
这种电阻分固定和可变两种。
它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。
碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。
它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。
碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。
还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
线绕电位器用电阻丝在环状骨架上绕制成。
它的特点是阻值范围小，功率较大。
大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。
电阻的标称阻值，往往和它的实际阻值不完全相符。
有的阻值大一些，有的阻值小一些。
电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。
表2是常用电阻允许误差的等级。
表2 常用电阻允许误差的等级国家规定出一系列的阻值作为产品的标准。
不同误差等级的电阻有不同数目的标称值。
误差越小的电阻，标称值越多。
表2是普通电阻的标称阻值系列。
表3中的标称值可以乘以10、100、1000、10k;100k;比如1.0这个标称值，就有1.0Ω、10.OΩ、100.OΩ、1.0kΩ、10.0kΩ、100.0kΩ、1.0MΩ;10.0MΩ;表3 普通固定电阻标称阻值系列不同的电路对电阻的误差有不同的要求。

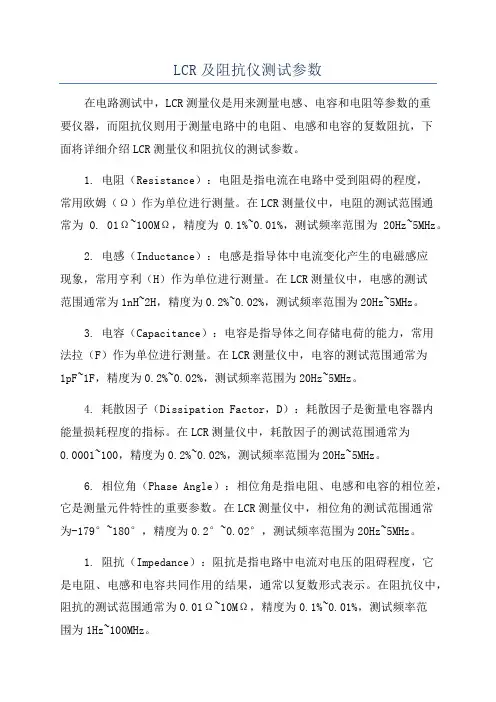

LCR及阻抗仪测试参数在电路测试中，LCR测量仪是用来测量电感、电容和电阻等参数的重要仪器，而阻抗仪则用于测量电路中的电阻、电感和电容的复数阻抗，下面将详细介绍LCR测量仪和阻抗仪的测试参数。
1. 电阻（Resistance）：电阻是指电流在电路中受到阻碍的程度，常用欧姆（Ω）作为单位进行测量。
在LCR测量仪中，电阻的测试范围通常为0. 01Ω~100MΩ，精度为0.1%~0.01%，测试频率范围为20Hz~5MHz。
2. 电感（Inductance）：电感是指导体中电流变化产生的电磁感应现象，常用亨利（H）作为单位进行测量。
在LCR测量仪中，电感的测试范围通常为1nH~2H，精度为0.2%~0.02%，测试频率范围为20Hz~5MHz。
3. 电容（Capacitance）：电容是指导体之间存储电荷的能力，常用法拉（F）作为单位进行测量。
在LCR测量仪中，电容的测试范围通常为1pF~1F，精度为0.2%~0.02%，测试频率范围为20Hz~5MHz。
4. 耗散因子（Dissipation Factor，D）：耗散因子是衡量电容器内能量损耗程度的指标。
在LCR测量仪中，耗散因子的测试范围通常为0.0001~100，精度为0.2%~0.02%，测试频率范围为20Hz~5MHz。
6. 相位角（Phase Angle）：相位角是指电阻、电感和电容的相位差，它是测量元件特性的重要参数。
在LCR测量仪中，相位角的测试范围通常为-179°~180°，精度为0.2°~0.02°，测试频率范围为20Hz~5MHz。
1. 阻抗（Impedance）：阻抗是指电路中电流对电压的阻碍程度，它是电阻、电感和电容共同作用的结果，通常以复数形式表示。
在阻抗仪中，阻抗的测试范围通常为0.01Ω~10MΩ，精度为0.1%~0.01%，测试频率范围为1Hz~100MHz。
2. 相位角（Phase Angle）：相位角是指电流与电压之间的相位差，它是测量电路特性的重要参数。
电感的主要电气参数一、电感值电感值是电感的重要电气参数，用于衡量电感器对电流变化的响应程度。
电感的电感值可以通过电感线圈的匝数、线圈的尺寸以及线圈材料的磁导率来决定。
电感值的单位是亨利（H），常见的电感值有微亨（uH）和毫亨（mH）。
二、电阻电感器通常会有一定的电阻。
电阻是电感器内部存在的电流阻碍，它会导致电流在电感器中发生能量损耗和热量产生。
电感器的电阻值可以通过电感线圈的材料、导线直径以及线圈的长度等来决定。
电阻的单位是欧姆（Ω）。
三、品质因数品质因数是电感的一个重要参数，它反映了电感器的能量储存和能量损耗的比例。
品质因数的大小决定了电感器的质量和性能，它可以通过电感器的电阻和电感值来计算得到。
品质因数越大，电感器的性能越好，能量损耗越小。
四、自谐振频率自谐振频率是电感器的一个重要特性，它是指在特定电容和电感值下，电感器自身在没有外加信号的情况下达到共振的频率。
自谐振频率可以通过电感器的电感值和电容值来计算得到。
在自谐振频率附近，电感器的阻抗最小，可以用于特定频率的信号传输。
五、温度系数温度系数是电感器的一个重要参数，它反映了电感器的电感值随温度变化的程度。
温度系数可以通过电感器在不同温度下的电感值来计算得到。
温度系数越小，电感器的性能稳定性越好，能够在不同温度环境下保持较稳定的电感值。
电感的主要电气参数包括电感值、电阻、品质因数、自谐振频率以及温度系数等。
这些参数在电感器的选择和应用中起着重要的作用，可以根据具体需求进行合理选择。
在电子电路设计和应用中，了解和掌握电感的主要电气参数，能够更好地使用电感器，提高电路的性能和稳定性。
用电阻丝在环状骨架上绕制成。
它的特点是阻值范围小，功率较大。
大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。
电阻的标称阻值，往往和它的实际阻值不完全相符。
有的阻值大一些，有的阻值小一些。
电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。
表2是常用电阻允许误差的等级。
表2常用电阻允许误差的等级表3普通固定电阻标称阻值系列不同的电路对电阻的误差有不同的要求。
一般电子电路，采用I级或者II级就可以了。
在电路中，电阻的阻值，一般都标注标称值。
如果不是标称值，可以根据电路要求，选择和它相近的标称电阻。
当电流通过电阻的时候，电阻由于消耗功率而发热。
如果电阻发热的功率大于它能承受的功率，电阻就会烧坏。
电阻长时间工作时允许消耗的最大功率叫做额定功率。
电阻消耗的功率可以由电功率公式：P=IxUP=I2xRP=U2/R图2电阻的功率标识图3电阻的类型标识表5常用电阻的技术特性碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。
在电阻上有三道或者四道色环。
靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。
第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零第四道色环表示阻值的误差。
色环颜色所代表的数字或者意义见表1。
表6色环颜色所代表的数字或意义比方有一个碳质电阻，它有四道色环，顺序是红、紫、黄、银。
这个电阻的阻值就是270000欧，误差是±10%。
双比方有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。
二、电阻器的分类三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1（或00〕、±2%-0.2（或0〕、±5%-I 级、±10%-II级、±20%-III级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为一55°C〜+70°C的条件下，电阻器长期工作所允许耗散的最大功率。
电路设计之参数计算电路设计是电子工程中的重要环节，涉及到参数计算是设计过程中的一项基础工作。
参数计算是指根据电路设计的要求和特定的电子元器件的参数，计算出电路中各个元件的数值。
本文将从电阻、电容和电感三个方面，介绍电路设计中常用的参数计算方法。
电阻是电子电路中最基本的元件之一，用于控制电流的大小和流向。
在电路设计中，我们需要根据电路的要求和电源提供的电压，计算出电阻的阻值。
电阻的阻值单位是欧姆（Ω），常用的计算公式是R=V/I，其中R表示电阻的阻值，V表示电源提供的电压，I表示电流的大小。
例如，当我们需要设计一个电流为1A的电路，电源提供的电压为5V，那么可以通过计算得到电阻的阻值为5Ω。
电容是电子电路中常见的元件，用于储存和释放电荷。
在电路设计中，我们需要根据电路的要求和电源提供的电压，计算出电容的容值。
电容的容值单位是法拉（F），常用的计算公式是C=Q/V，其中C 表示电容的容值，Q表示电容器所储存的电荷量，V表示电容器所加的电压。
例如，当我们需要设计一个容值为10μF的电容器，电源提供的电压为10V，那么可以通过计算得到电容的容值为10μF。
电感是电子电路中常用的元件，用于储存和释放磁能。
在电路设计中，我们需要根据电路的要求和电源提供的电流，计算出电感的感值。
电感的感值单位是亨利（H），常用的计算公式是L=Φ/I，其中L表示电感的感值，Φ表示电感器所储存的磁通量，I表示电流的大小。
例如，当我们需要设计一个感值为1H的电感器，电源提供的电流为1A，那么可以通过计算得到电感的感值为1H。
除了电阻、电容和电感的参数计算，电路设计中还涉及到其他一些参数的计算，如功率、频率等。
功率的计算公式是P=VI，其中P表示功率，V表示电压，I表示电流。
频率的计算公式是f=1/T，其中f表示频率，T表示周期。
根据电路设计的要求，我们可以根据这些公式计算出相应的数值。
电路设计中的参数计算是设计过程中的基础工作，根据电路的要求和特定的电子元器件的参数，计算出电路中各个元件的数值。
电阻电容电感的特性
电阻、电容和电感是电路中常见的三种元件，它们分别具有不同的
特性和功能。
本文将分别探讨电阻、电容和电感的特性及其在电路中
的作用。
一、电阻的特性
电阻是电路中最常见的元件之一，它的主要作用是阻碍电流的流动。
电阻的特性可以通过电阻值来衡量，单位为欧姆（Ω）。
电阻的阻值越大，其阻碍电流的能力越强。
电阻的特性也包括功率承受能力、温度
系数等。
电阻在电路中常用于限流、限压、分压、分流等作用，保护
电路中其他元件不受过大的电流冲击。
二、电容的特性
电容是电路中储存电荷的元件，其主要特性是电容量和工作频率。
电容的单位为法拉（F），通常表示为微法（μF）、皮法（pF）等。
电
容的特性决定了其对交流电信号的传输和储存能力。
电容在交流电路
中可以滤波、隔直、储能等作用，广泛应用于各种电子设备和电路中。
三、电感的特性
电感是电路中储存能量的元件，其特性主要包括电感值和工作频率。
电感的单位为亨利（H），通常表示为毫亨（mH）、微亨（μH）等。
电感的特性决定了其对交流电信号的阻抗和滤波能力。
电感在交流电
路中可以起到滤波、阻抗匹配、谐振等作用，常用于无线通信、功率
放大等领域。
综上所述，电阻、电容和电感是电路中常见的三种基本元件，它们分别具有不同的特性和作用。
了解电阻、电容和电感的特性可以帮助我们更好地设计和分析电路，实现电路的稳定、高效运行。
希望本文对读者对电阻、电容和电感的特性有所启发。
电阻,电容,电感,二极管,三极管,在电路中的作用电阻定义：导体对电流的阻碍作用就叫导体的电阻。
电阻（Resistor）是所有电子电路中使用最多的元件。
电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。
电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。
电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。
电阻的单位是欧姆，用符号“Ω”表示。
欧姆是这样定义的：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。
出了欧姆外，电阻的单位还有千欧（KΩ，兆欧（MΩ）等。
电阻器的电气性能指标通常有标称阻值,误差与额定功率等。
它与其它元件一起构成一些功能电路，如RC电路等。
电阻是一个线性元件。
说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R常见的碳膜电阻或金属膜电阻器在温度恒定，且电压和电流值限制在额定条件之内时，可用线性电阻器来模拟。
如果电压或电流值超过规定值，电阻器将因过热而不遵从欧姆定律，甚至还会被烧毁。
线性电阻的工作电压与电流的关系如图1所示。
电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻，压敏电阻，热敏电阻等。
但不管电阻是什么种类，它都有一个基本的表示字母“R”。
电阻的单位用欧姆（Ω）表示。
它包括?Ω（欧姆），KΩ（千欧），MΩ（兆欧）。
其换算关系为：1MΩ=1000KΩ ，1KΩ=1000Ω。
电阻的阻值标法通常有色环法，数字法。
色环法在一般的的电阻上比较常见。
由于手机电路中的电阻一般比较小，很少被标上阻值，即使有，一般也采用数字法，即：101——表示100Ω的电阻；102——表示1KΩ的电阻；103——表示10KΩ的电阻；104——表示100KΩ的电阻；105——表示1MΩ的电阻；106——表示10MΩ的电阻。
电阻，电感，电容的主要参数
电阻主要特性参数
1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00）、±2%-0.2(或0）、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级
3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500
非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、100
4、额定电压：由阻值和额定功率换算出的电压。
5、最高工作电压：允许的最大连续工作电压。
在低气压工作时，最高工作电压较低。
6、温度系数：温度每变化1℃所引起的电阻值的相对变化。
温度系数越小，电阻的稳定性越好。
阻值随温度升高而增大的为正温度系数，反之为负温度系数。
7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。
8、电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。
9、噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。
电感器的主要参数
电感器的主要参数有电感量、允许偏差、品质因数、分布电容及额定电流等。
（一）电感量
电感量也称自感系数，是表示电感器产生自感应能力的一个物理量。
电感器电感量的大小，主要取决于线圈的圈数（匝数）、绕制方式、有无磁心及磁心的材料等等。
通常，线圈圈数越多、绕制的线圈越密集，电感量就越大。
有磁心的线圈比无磁心的线圈电感量大；磁心导磁率越大的线圈，电感量也越大。
电感量的基本单位是亨利（简称亨），用字母“H”表示。
常用的单位还有毫亨（mH）和微亨（μH），它们之间的关系是：
1H=1000mH
1mH=1000μH
（二）允许偏差
允许偏差是指电感器上标称的电感量与实际电感的允许误差值。
一般用于振荡或滤波等电路中的电感器要求精度较高，允许偏差为±0.2%~±0.5%；而用于耦合、高频阻流等线圈的精度要求不高；允许偏差为±10%~15%。
（三）品质因数
品质因数也称Q值或优值，是衡量电感器质量的主要参数。
它是指电感器在某一频率的交流电压下工作时，所呈现的感抗与其等效损耗电阻之比。
电感器的Q值越高，其损耗越小，效率越高。
电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关。
（四）分布电容
分布电容是指线圈的匝与匝之间、线圈与磁心之间存在的电容。
电感器的分布电容越小，其稳定性越好。
（五）额定电流
额定电流是指电感器有正常工作时反允许通过的最大电流值。
若工作电流超过额定电流，则电感器就会因发热而使性能参数发生改变，甚至还会因过流而烧毁。
电容的主要特性参数
（1）容量与误差：实际电容量和标称电容量允许的最大偏差范围。
一般分为3级：I级±5%，II级±10%，III级±20%。
在有些情况下，还有0级，误差为±20%。
精密电容器的允许误差较小，而电解电容器的误差较大，它们采用不同的误差等级。
常用的电容器其精度等级和电阻器的表示方法相同。
用字母表示：D ——005级——±0.5%；F——01级——±1%；G——02级——±2%；J——I级——±5%；K——II级——±10%；M——III级——±20%。
（2）额定工作电压：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压，又称耐压。
对于结构、介质、容量相同的器件，耐压越高，体积越大。
（3）温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。
温度系数越小越好。
（4）绝缘电阻：用来表明漏电大小的。
一般小容量的电容，绝缘电阻很大，在几百兆欧姆或几千兆欧姆。
电解电容的绝缘电阻一般较小。
相对而言，绝缘电阻越大越好，漏电也小。
（5）损耗：在电场的作用下，电容器在单位时间内发热而消耗的能量。
这些损耗主要来自介质损耗和金属损耗。
通常用损耗角正切值来表示。
（6）频率特性：电容器的电参数随电场频率而变化的性质。
在高频条件下工作的电容器，由于介电常数在高频时比低频时小，电容量也相应减小。
损耗也随频率的升高而增加。
另外，在高频工作时，电容器的分布参数，如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等，都会影响电容器的性能。
所有这些，使得电容器的使用频率受到限制。
不同品种的电容器，最高使用频率不同。
小型云母电容器
在250MHZ以内；圆片型瓷介电容器为300MHZ；圆管型瓷介电容器为200MHZ；圆盘型瓷介可达3000MHZ；小型纸介电容器为80MHZ；中型纸介电容器只有8MHZ。
