电阻参数 dw电阻参数（dw）是指电阻器的特定参数，用来描述电阻器的电学特性和性能。
在电子电路设计和分析中，了解和理解电阻器的参数对于正确选择和使用电阻器是非常重要的。
电阻器是电子电路中最基本的被动元件之一，它用来限制电流的流动。
电阻器的参数可以帮助我们了解电阻器的电阻值、功率、温度系数等特性，从而为电路设计提供基础和指导。
首先，电阻器的电阻值是电阻器的基本参数。
电阻值通常以欧姆（Ω）为单位，表示电阻器阻碍电流流动的程度。
电阻值越大，电阻器阻碍电流流动的能力就越强。
电阻器的功率参数是指电阻器可以承受的最大功率。
功率通常以瓦特（W）为单位，表示电阻器能够耗散的电功率。
功率参数的选择应根据电阻器所在电路的电流和电压来确定，以确保电阻器在工作时不会过热而损坏。
电阻器的温度系数参数是指电阻器阻值随温度变化的程度。
电阻器的阻值在不同的温度下可能会发生变化，温度系数是用来描述这种变化的指标。
温度系数通常以ppm/℃（百万分之一/摄氏度）为单位，表示每摄氏度温度变化时，电阻器阻值的相对变化。
此外，还有一些其他的电阻器参数也需要考虑，比如精度、线性度、频率特性等。
精度是指电阻器阻值与标称值之间的差异程度，精度越高，阻值越接近标称值。
线性度是指电阻器阻值与电流之间的关系是否呈线性变化。
频率特性是指电阻器的阻值是否受到频率的影响，一些特殊应用的电阻器需要具备良好的频率特性。
在实际应用中，根据电路的要求和特定的应用场景，我们需要选择适合的电阻器参数。
例如，对于需要高精度的电路，我们应选择具有较低精度的电阻器；对于需要阻值稳定的电路，我们应选择具有较小温度系数的电阻器。
总的来说，电阻参数（dw）是电阻器的一些重要特性的综合描述，能够帮助我们理解电阻器的性能和特点，为电路设计和分析提供基础和指导。
正确选择和使用电阻器的参数，可以确保电路的正常工作和性能的稳定性。
浪涌吸收元器件压敏电阻器电参数的选型首先是标称电压的选择,压敏电压值选得过高,意味着增大了保护电路的动作电压,同时压敏电压值越高,相对的残压会增高,则压敏电阻对电子镇流器可能起不到保护作用。
如果压敏电压值选的太低,频繁的过电压冲击,会使压敏电阻器的性能有所下降,漏电流增大,当压敏电压低于电源电压的峰值时,造成压敏电阻器的劣化失效,不仅会影响电子镇流器的正常工作,甚至可能烧毁压敏电阻器本身。
一般情况下,为了保证线路的正常工作,同时又为了保证压敏电阻器在保护线路的同时,自己不受损害,压敏电压值的选择应确定在一定的范围内。
通常情况下,在保护电路中,压敏电压的最小值确定应满足公式(1) 的要求。
另外,压敏电压的最大值还应根据保护线路的耐压水平满足公式(2) 的要求:V1 ≈2. 2Vac或V1≈2. 0Vdc (1)式中:V1 ———表示1mA 直流电流下的压敏电压值;Vac ———表示交流电压的有效值;Vp - p ———表示交流电压的峰- 峰值;Vdc ———表示直流电压值。
V1 ≤0. 9Vz/ Kp (2)式中:Vz ———表示被保护设备(或元器件) 的脉冲绝缘耐压值;Kp ———限制电压比,是一个与材料有关的常数。
例如:某电子镇流器的交流电压为220Vac ,那么,压敏电阻器的最小电压值应为V1 = 115 × 2 ×220V = 467 V。
按照IEC 的有关规定, 电子设备的防护等级为D 级防护, 其绝缘耐压值一般规定为115kV。
实际上,对于具体的电子镇流器产品而言,如果整流电路的脉冲耐电压为1 000 V～1 200 V ,普通0～10 KA 通流容量的压敏电阻,若Kp 值为117～118 ,通过计算,压敏电阻的最大压敏值应为V1 ≤019Vz/ K≈019 ×1200/ 117≈643 V。
因此,对于供电电压相对稳定的220Vac 电源系统的电子镇流器产品,一般选用MYG3/ 300 (压敏电压为470 V) 型的压敏电阻器。

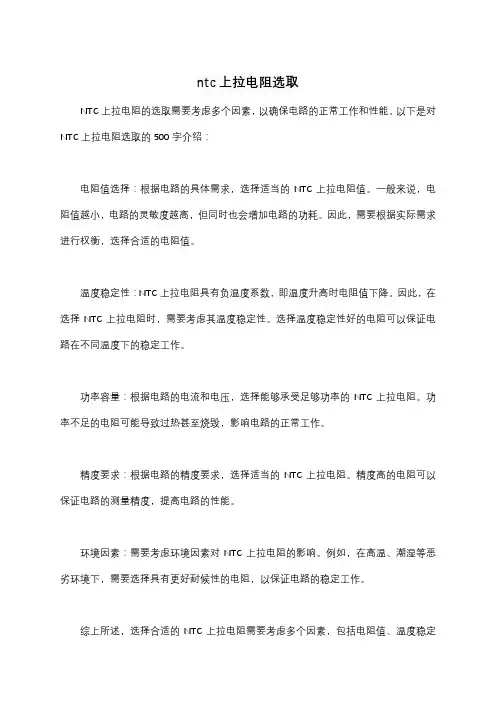

ntc上拉电阻选取
NTC上拉电阻的选取需要考虑多个因素，以确保电路的正常工作和性能。
以下是对NTC上拉电阻选取的500字介绍：
电阻值选择：根据电路的具体需求，选择适当的NTC上拉电阻值。
一般来说，电阻值越小，电路的灵敏度越高，但同时也会增加电路的功耗。
因此，需要根据实际需求进行权衡，选择合适的电阻值。
温度稳定性：NTC上拉电阻具有负温度系数，即温度升高时电阻值下降。
因此，在选择NTC上拉电阻时，需要考虑其温度稳定性。
选择温度稳定性好的电阻可以保证电路在不同温度下的稳定工作。
功率容量：根据电路的电流和电压，选择能够承受足够功率的NTC上拉电阻。
功率不足的电阻可能导致过热甚至烧毁，影响电路的正常工作。
精度要求：根据电路的精度要求，选择适当的NTC上拉电阻。
精度高的电阻可以保证电路的测量精度，提高电路的性能。
环境因素：需要考虑环境因素对NTC上拉电阻的影响。
例如，在高温、潮湿等恶劣环境下，需要选择具有更好耐候性的电阻，以保证电路的稳定工作。
综上所述，选择合适的NTC上拉电阻需要考虑多个因素，包括电阻值、温度稳定
性、功率容量、精度要求和环境因素等。
需要根据实际需求进行综合考虑，选择最合适的电阻以满足电路的性能和稳定性要求。
压敏电阻主要参数及选型压敏电阻（Varistor），又称压敏硅堆（MOV 堆），是一种非线性电阻器件，主要用于电压保护和电压稳压应用中，以保护电子电路免受过压和过电流的破坏。
压敏电阻的主要参数包括额定电压、最大浪涌电流、响应时间、容差和功耗等。
选型时需要根据应用的具体需求来选择合适的压敏电阻。
1. 额定电压（Rated Voltage）：压敏电阻的额定电压是指在正常工作状态下，压敏电阻能够受到的最大电压。
一般情况下，额定电压应大于或等于被保护电路的最高工作电压。
2. 最大浪涌电流（Maximum Surge Current）：压敏电阻能够短时间内承受的最大浪涌电流。
浪涌电流是指在一个很短的时间内突然出现的高电流。
3. 响应时间（Response Time）：压敏电阻的响应时间是指从受到过压到阻抗发生变化所需要的时间，也就是电阻从高阻态转变为低阻态的时间。
响应时间越短，说明压敏电阻对过压的响应能力越强。
4. 容差（Tolerance）：容差是指在制造过程中，压敏电阻额定电压和其实际分值之间允许的误差范围。
一般来说，容差越小，说明压敏电阻的性能越稳定，但成本也会相应增加。
5. 功耗（Power Dissipation）：压敏电阻在工作时会产生热量，功耗则是指压敏电阻的耗散功率。
功耗过高可能会导致压敏电阻发热过多，从而影响其工作稳定性。
在选型压敏电阻时，首先需要确定所要保护的电路或设备的最高电压和最大浪涌电流，然后根据这些参数选择额定电压和最大浪涌电流符合要求的压敏电阻。
此外，还需考虑压敏电阻的响应时间、容差和功耗等因素，以确保所选的压敏电阻能够满足应用需求并具有较好的可靠性。
总之，压敏电阻的主要参数及选型需要综合考虑电路的工作电压和浪涌电流等要求，以及压敏电阻的响应时间、容差和功耗等因素，选择合适的压敏电阻。
光敏电阻的特性及型号参数光敏电阻的特性及型号参数光敏电阻器一般用于光的测量、光的控制和光电转换，光敏电阻的阻值随光照强弱而改变，光线越强，阻值变得越小。
在黑暗条件下，它的阻值（暗阻）可达到 1~10M 欧,在强光条件下，它的阻值（亮阻）只有几百至几千欧。
随着的光照强度的增加，光敏电阻的阻值开始迅速下降。
若进一步增大光照强度，则电阻值变化减小，然后逐渐趋向平缓。
在大多数情况下，该特性为非线性。
可见光敏电阻具有灵敏度高，反应速度快，稳定可靠的特点吗，根据光敏电阻的这个特性，可用它来设计光控可调光电路，光控开关等。
1、暗电阻、亮电阻光敏电阻在室温和全暗条件下测得的稳定电阻值称为暗电阻，或暗阻。
此时流过的电流称为暗电流。
例如MG41-21型光敏电阻暗阻大于等于0.1M。
光敏电阻在室温和一定光照条件下测得的稳定电阻值称为亮电阻或亮阻。
此时流过的电流称为亮电流。
MG41-21型光敏电阻亮阻小于等于1k。
亮电流与暗电流之差称为光电流。
显然，光敏电阻的暗阻越大越好，而亮阻越小越好，也就是说暗电流要小，亮电流要大，这样光敏电阻的灵敏度就高。
2、伏安特性在一定照度下，光敏电阻两端所加的电压与流过光敏电阻的电流之间的关系，称为伏安特性。
3、光电特性光敏电阻的光电流与光照度之间的关系称为光电特性。
如图2.6.3所示，光敏电阻的光电特性呈非线性。
因此不适宜做检测元件，这是光敏电阻的缺点之一，在自动控制中它常用做开关式光电传感器。
4、光谱特性对于不同波长的入射光，光敏电阻的相对灵敏度是不相同的。
各种材料的光谱特性如图2.6.4所示。
从图中看出，硫化镉的峰值在可见光区域，而硫化铅的峰值在红外区域，因此在选用光敏电阻时应当把元件和光源的种类结合起来考虑，才能获得满意的结果。
5、频率特性当光敏电阻受到脉冲光照时，光电流要经过一段时间才能达到稳态值，光照突然消失时，光电流也不立刻为零。
这说明光敏电阻有时延特性。
由于不同材料的光敏电阻时延特性不同，所以它们的频率特性也不相同。
电阻和电容器的参数标注方法电阻和电容器的参数标注方法2010-12-17 00:05电容器的参数标注方法（一）直标法：将电容器的主要参数（标称容量、额定电压、及允许偏差）直接标注在电容器上，如0.0047μf/275V，0.0047μf是容量，相当于4700Pf，275V应是耐压（不属优选数系列）。
（三）文字符号法：采用数字或字母与数字混合的方法来标注电容器的主要参数。
3，数字标注法一般是用3位数字表示电容器的容量。
其中前两位为有效值数字，第三位为倍乘数（即表示有效值后有多少个0）。
如104，表示有效值是10，后面再加4个0，即100000Pf=0．1μf。
4，字母与数字混合标注法用2—4位数字表示有效值，用P、n、M、μ、G、m等字母表示有效数后面的量级。
进口电容器在标注数值时不用小数点，而是将整数部分写在字母之前，将小数部分写在字母后面。
如4P7表示4．7Pf，3m3表示3300μf等。
电容器的容量的允许偏差标注字母及含义：字母含义F ±1％G ±2％J ±5％K ±10％M ±20％N ±30％如104K表示容量100000Pf=0．1μf，容量允许偏差为±10％。
（资料来源《通用电子元器件的选用与检测》）国产电容器标注可查阅《GB/T 2691-1994 电阻器和电容器的标志代码》有些电容器的工作电压是用色环或色点来表示的，颜色—工作电压（V）的关系如下：黑—4、棕—6.3、红—10、橙—16、黄—25、绿—32、蓝—40、紫—50、灰—63。
也有些只用于低压电路的电容器没有耐压标志，可查产品手册。
电阻的阻值辨认：由于电阻阻值的表示法有数字表示法和色环表示法两种，因而电阻阻值的读数也有两种：a 数字表示法：此表示法常用于CHIP组件中。
辨认时数字之前两位为有效数字，而第三位为倍率。
例如：334表示：33×104Ω=330 KΩ 275表示：27×105Ω=2.7 MΩb.色环表示法：第一、二环颜色：黑棕红橙黄绿蓝紫灰白代码： 0 1 2 3 4 5 6 7 8 9第三环：100 101 102 103 104 105 106 107 108 109 10-1 10-2第四环：金：土5％银：土10％（a）.以上为四环电阻的色环及表示相应的数字，其中第一、二环为有效数字，第三环为倍率，第四环为误差。
公制长(L) 宽(W) 高(t) a0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W)6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120贴片电阻各参数说明国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
电阻0.25w 120欧解释说明以及概述1. 引言1.1 概述电阻是一种常见且重要的电子元件，广泛应用于电路中。
它的主要作用是限制电流的流动，并调节电路的电压和功率。
在不同的电子设备和系统中，我们经常会遇到需要使用特定阻值和功率的电阻器件。
本篇文章将主要介绍与解释0.25瓦特120欧姆电阻器件。
1.2 文章结构本文将按照以下顺序进行论述：首先，我们将讨论关于电阻的基本概念与特性；接着，详细介绍0.25瓦特电阻器件，包括其基本参数、选型与应用注意事项以及优缺点分析；然后，对于120欧姆电阻器件进行解释说明，包括理论计算与实际测量值对比、制造工艺和技术要点以及在实际应用中的典型案例介绍；最后，我们将从使用经验总结以及展望未来发展两个方面进行结论，并回顾与总结文章主要内容，并探讨未来相关领域的研究方向和发展前景。
1.3 目的本文旨在全面了解和掌握0.25瓦特120欧姆电阻器件的相关知识。
通过介绍电阻的基本概念与特性，以及解释说明0.25瓦特和120欧姆电阻器件的详细信息，读者将能够更好地理解这些器件的工作原理和应用场景。
同时，通过总结使用经验和展望未来发展，将为读者提供更多思考和探索的方向。
希望本文能够对电子工程领域的从业人员、学习者以及相关爱好者有所帮助。
2. 电阻的基本概念与特性2.1 电阻的定义电阻是指电流在导体中通过时所遇到的阻碍程度，即导体抵抗电流流动的能力。
它是以欧姆（Ω）为单位来表示的，符号为R。
2.2 电阻值的表示方法电阻值可以通过不同的方式进行表示。
最常见的表示方法是使用颜色环编码法，也称为电阻色码。
根据不同颜色的环带及其顺序，可以确定出电阻器件的准确阻值。
此外，还可以使用标准数字和字母来表示电阻值，例如使用100Ω来代表100欧姆。
2.3 电阻器件的分类与常见规格根据材料不同，电阻器件可以分为固定式和可变式两大类。
固定式电阻器件具有固定的阻值，常用于稳定工作条件下对电流、压强或信号进行限制或分配。
压敏电阻主要参数及选型
1.电阻值：根据应用要求选择，一般情况下压敏电阻的电阻值在
10KΩ-1MΩ之间。
2.电：电压范围为1V-100V，选择电压取决于应用需求和电路外界电压。
3.温度系数：温度系数主要取决于电阻的材料，一般情况下的温度系数范围可以为1000PPM/C-10000PPM/C。
4.耐压：压敏电阻的耐压一般在25V-200V之间，选择耐压取决于压阻电路的外部电压和应用要求。
5.极性：压敏电阻的极性可以是正反或者双极极性。
6.频率：此参数根据应用环境来决定，一般情况下，频率范围为
50HZ-1MHZ。
7.尺寸：一般情况下，压敏电阻的尺寸和性能有关，选择尺寸取决于应用环境和电路要求。
8.耐久性：压敏电阻的耐久性取决于材料、工艺和使用环境，一般情况下，耐久性良好的压敏电阻可以提供更高的可靠性和稳定性。
1.根据实际应用要求确定电阻值，耐压和电压等电气参数；
2.根据应用环境选择温度系数、频率和耐久性；
3.根据所需的尺寸和极性，选择合适的型号和型号；
4.将选出的压敏电阻放入电路开发和测试，以确保满足应用要求。

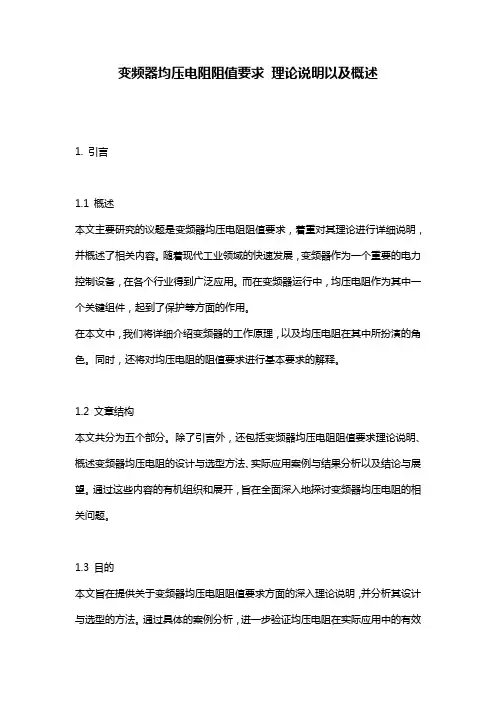

变频器均压电阻阻值要求理论说明以及概述1. 引言1.1 概述本文主要研究的议题是变频器均压电阻阻值要求，着重对其理论进行详细说明，并概述了相关内容。
随着现代工业领域的快速发展，变频器作为一个重要的电力控制设备，在各个行业得到广泛应用。
而在变频器运行中，均压电阻作为其中一个关键组件，起到了保护等方面的作用。
在本文中，我们将详细介绍变频器的工作原理，以及均压电阻在其中所扮演的角色。
同时，还将对均压电阻的阻值要求进行基本要求的解释。
1.2 文章结构本文共分为五个部分。
除了引言外，还包括变频器均压电阻阻值要求理论说明、概述变频器均压电阻的设计与选型方法、实际应用案例与结果分析以及结论与展望。
通过这些内容的有机组织和展开，旨在全面深入地探讨变频器均压电阻的相关问题。
1.3 目的本文旨在提供关于变频器均压电阻阻值要求方面的深入理论说明，并分析其设计与选型的方法。
通过具体的案例分析，进一步验证均压电阻在实际应用中的有效性和可行性。
同时，总结文章研究的主要结论，并对未来可能存在的问题提出展望，为相关领域的研究和实践提供参考和借鉴价值。
2. 变频器均压电阻阻值要求理论说明：2.1 变频器工作原理变频器是一种用于改变交流电功率频率的设备。
它可以将固定输入电压转换为可调节的输出电压，并能控制输出频率。
变频器由整流器、滤波器和逆变器等组件构成。
整流器将交流电转换成直流电，滤波器用于平滑输出的直流电，并减少电源干扰。
逆变器则将直流电转换成可调节的交流输出。
2.2 均压电阻在变频器中的作用均压电阻是变频器中的重要元件之一，它主要用于抑制反馈回路中的高频振荡和噪声。
在反馈回路中，由于传感器测量误差、线缆损耗等原因会产生高频干扰信号，这些信号会通过反馈回路进一步放大并影响系统稳定性和控制精度。
而均压电阻作为一个低通滤波器，在高频范围内具有较高的阻抗，可以有效地屏蔽这些噪声信号。
2.3 均压电阻阻值的基本要求在变频器中，均压电阻的阻值需要根据系统的特性和工作要求来确定。
电阻选型一、电阻主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±% ±1%(或00)、±2%(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。
5、最高工作电压：允许的最大连续工作电压。
在低气压工作时，最高工作电压较低。
6、温度系数：温度每变化1℃所引起的电阻值的相对变化。
温度系数越小，电阻的稳定性越好。
阻值随温度升高而增大的为正温度系数，反之为负温度系数。
7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。
8、电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。
9、噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。
二、具体选择计算（估算）所需电阻的阻值，计算电阻器消耗的可能功耗，要留有一定裕量。
根据阻值和功耗选择合适的系列和封装根据算出的阻值，选择最接近的标称值电阻；根据功耗需求，选择合适的封装。
尽量选择常用，公用的电阻不同类型的电阻能提供的阻值范围和功耗以及封装是不一样的。
要尽量选择常用的，低成本的或者BOM中公用的电阻。
比如对于一些对阻值不敏感的应用场合，如上拉或下拉电阻，可以选取BOM中已有的电阻，以降低BOM中的元件种类。
常用阻容元器件的选型参考中国船舶重工集团第七研究院第707研究所 李长娜 冷述伟摘要:电路原理设计完成后，产品性能的稳定可靠与否，往拄与选用的元器件参数、等级、质量等密切相关，设计者应针对产品应用环境以及电性能的要求，准确提出对元件参数的具体要求，包括标称值、精度及误差要求、稳定性要求、温度范围要求、安装尺寸以及与电路性能密切相关的其它要求.通常高性能的元器件，比如有可靠性要求或精度、稳定性要求的元器件，其外形尺寸比一般要求的产品要大得多。
这就要求设计人员在PCB设计之前，针对开发的产品使用环境条件的要求，合理选择相应等级的元件.元器件生产商会在自己的产品目录中详细列出产品的型号及对应的参数，编制采购文件时，应在型号栏标明详细的型号。
严格讲，这些参数应在电路原理设计时随时在电路中限定。
现就常用阻容元件(包括电容器、电阻器、电感器等)型号及参数的具体含义进行分析，供设计人员参考选择.一、电容器常用的电容分为多层陶瓷电容器、固体电解质担电容器以及铝电解电容器三大类，分别说明如下。
1.1多层陶瓷电容器多层陶瓷电容器是由陶瓷电介质和金属交替构成，按弓}线方式的不同，分为多层片状陶瓷电容器、径向引线陶瓷电容器以及电容网络(排容)多层陶瓷电容器三种。
通俗地讲，多层片状陶瓷电容器就是表贴电容，主要特点是体积小，容量大，常用的0805, 1210封装电容均属这一种;径向引线陶瓷电容器就是针式引脚电容;电容网络也叫排容，就是一个封装里有几个〔通常是4个)电容，目的是节省PCB空间提高装配密度。
1.1 .1多 层 片状陶瓷电容器型号说明多层片状陶瓷电容器型号中一般包含类型、封装尺寸、介质种类、容量、误差、耐压、端头材料及包装形式等，以华达电子有限公司产品为例，对产品型号的构成说明如下:CC41 0805 CG 102 K 500 N Ta b c d e f g h(1)元件分类:标识有CC41与CT41两类CC41: I类片状电容器;CT41: 11类片状电容器。
光敏电阻特性测试及分析南京理工大学紫金学院光电综合实验室光敏电阻主要参数及基本特性的测试一、工作原理光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；半导体的导电能力取决于半导体导带内载流子数目的多少。
当光敏电阻受到光照时，价带中的电子吸收光子能量后跃迁到导带，成为自由电子，同时产生空穴，电子—空穴对的出现使电阻率变小。
光照愈强，光生电子—空穴对就越多，阻值就愈低。
当光敏电阻两端加上电压后，流过光敏电阻的电流随光照增大而增大。
入射光消失，电子-空穴对逐渐复合，电阻也逐渐恢复原值，电流也逐渐减小。
光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）光敏电阻的主要参量有暗电阻，亮电阻、光谱范围、峰值波长和时间常量等。
基本特性有伏安特性、光照特性、光谱特性等。
伏安特性是指在一定照度下，加在光敏电阻两端的电压和光电流之间的关系。
光照特性是指在一定外加电压下，光敏电阻的光电流与光通亮的关系。
根据光敏电阻的光谱特性，可分为三种光敏电阻器：1．紫外光敏电阻器：对紫外线较灵敏，包括硫化镉、硒化镉光敏电阻器等，用于探测紫外线。
2．红外光敏电阻器：主要有硫化铅、碲化铅、硒化铅。
锑化铟等光敏电阻器，广泛用于导弹制导、天文探测、非接触测量、人体病变探测、红外光谱，红外通信等国防、科学研究和工农业生产中。
3．可见光光敏电阻器：包括硒、硫化镉、硒化镉、碲化镉、砷化镓、硅、锗、硫化锌光敏电阻器等。
主要用于各种光电控制系统，如光电自动开关门户，航标灯、路灯和其他照明系统的自动亮灭，自动给水和自动停水装置，机械上的自动保护装置和“位置检测器”，极薄零件的厚度检测器，照相机自动曝光装置，光电计数器，烟雾报警器，光电跟踪系统等方面。
二、实验目的1、学习掌握光敏电阻工作原理2、学习掌握光敏电阻的基本特性3、掌握光敏电阻特性测试的方法4、了解光敏电阻的基本应用三、实验内容1、光敏电阻的暗电阻、亮电阻、光电阻测试实验（基本参数测试）2、光敏电阻的暗电流、亮电流、光电流测试实验（基本参数测试）3、光敏电阻的光谱特性测试实验（特性测试）4、光敏电阻的伏安特性测试实验（特性测试）四、测试仪器的技术参数及结构原理1、仪器的测量精度：电压：0.01V电流：0.01mA2、光学参数偏振片口径：35mm3、导轨长度：980mm4、结构原理：结构如图（一）所示，在导轨上安置四个磁力滑座，分别将光源、起偏器、减偏器、接收器插入滑座內。
防爆热电阻型号参数安全操作及保养规程热电阻作为一种传感器，在工业领域中被广泛应用。
防爆热电阻的应用更是要求电器设备在特定环境下使用，必须要满足防爆要求。
本文主要介绍防爆热电阻型号参数的安全操作及保养规程。
1. 型号参数常见的防爆热电阻型号有PT100、K型、E型等。
这些防爆热电阻都有其独特的特性和适用范围。
下面我们来分别介绍一下这三种型号的参数：1.1 PT100PT100是一种精度较高的热电阻，适用于测量温度范围比较宽的场合。
常规的PT100的符号是Pt100(RT)，R表示是热敏电阻。
PT100温度范围从-200℃到+650℃，精度也由级别分为A、B和C。
同时，PT100还有防爆型号，如Exd、Exia、Exp等系列。
1.2 K型K型热电阻适用于测量较高温度的场合，在一些高温热源的测量中，K型热电阻有着很好的稳定性和精度。
K型热电阻的工作温度范围从-200℃到+1250℃，并且具有各种不同的规格和不同的精度等级。
1.3 E型E型热电阻是一种测量温度比较低的热电阻，测量范围通常在-270℃到+900℃之间。
E型热电阻是铜镍合金种类中较为适合用来测量温度的，其优点在于结构紧凑，可承受高温度梯度，并且还有良好的噪声和线性特性。
2. 安全操作防爆热电阻在使用时，为了避免热电阻自身故障或外部因素对其造成负面影响，我们应该按照一定的操作要求来进行使用。
2.1 安装方法防爆热电阻在使用时应根据实际情况进行安装。
在安装时，应注意以下几点：1.对于直径较大的防爆热电阻，应当使用同样直径的探头连接器或热电极管，以保证连接良好。
2.探头的安装位置应选择在被测物体温度变化明显的部位，并应尽量避免测量位置处于热源的中心区域。
3.安装时应将连接盒固定在热电阻的下游，避免热电阻故障时引起火灾或爆炸。
2.2 使用方法防爆热电阻在使用时，应按以下要求进行使用：1.严格按照工作温度范围来选择使用的防爆热电阻型号；2.避免热电阻与高温或刺激性气体直接接触；3.如有需要，应进行标准校验以保证其测量精度；4.避免热电阻受到重击或扭曲变形，以免影响使用效果和测量精度。
电阻1.电阻的阻值有哪些？答：1）电阻阻值含有标定值和实际值，实际上是存在⼀定误差的，有+/-5%误差，+/-1%误差，+/-5%误差的电阻可以⽤来限流，⽽+/-1%误差的电阻可以⽤来精密的电压采样和电流采样。
2）103：10 x 10^3欧姆3）802R:8.2欧姆4) R75:0.75欧姆5) 4701:4.7k2.电阻封装及功率的种类有哪些？答：1)功率：P=I^2*R，P=UI2)额定功率：例如电源输出12V，3A，额定功率为36W，额定就是连续24h输出,输出电阻就选择4R。
3)最⼤功率就是瞬态功率，短时间输出。
4)电阻的功率有标定值，额定值，瞬态值。
5)标定值由封装决定6)额定值由电路中平均电流决定的7)瞬态值有电路中最⼤电流决定的8)电阻的功率选择⼀定要放余量，如果额定功率为3W，那么标定值可以选择5W。
放余量多少？由温升决定，温升则由电阻9)测试电阻表⾯温度，⼀般不要⾼于70度。
10)电阻的封装越⼤，功率越⼤。
11)2512封装常⽤来做检流，阻值很低，⼀般在毫欧级别。
12)电流采集⼀般有两种⽅法：直接法和间接法，间接法使⽤互感器（没有破坏系统，没有改变原有系统阻抗），采样精度不⾼。
直接法采样电阻，串联在原有系统中，破坏了原有系统，因此阻值要低。
3.封装额定功率和⼯作电压英制额定功率(W)最⼤⼯作电压（V）02011/20W2504021/16W5006031/10W5008051/8W15012061/4W20012101/3W20018121/2W20020103/4W20025121W2004.电阻的耐压1)电阻在电路中的节点电压需要确定，⼀般需要选取电阻耐压标称值的1.5~2倍2)当电阻标称值不够时，可以通过多个电阻串联的⽅式来完成。
3)在电路设计中需要计算节点的电压，电流，功率。
5.⼀般⽽⾔，电阻功耗要控制在1ma以下6.常⽤电阻清单7.电阻的种类8.电阻的温度特性温漂：电阻的实际阻值会受环境温度的影响，-55度- 75度温升：电阻本⾝也属于做功元器件，所以⾃⾝也会产⽣热量。
电阻选型主要参数及注意问题电阻的选型主要涉及以下参数和注意事项：1. 额定功率：电阻的额定功率决定了它所能承受的最大功率负载。
选择电阻时，需要确保其额定功率大于或等于所需的最大功率。
2. 阻值：电阻的阻值决定了它所能提供的电阻。
选择电阻时，需要确保其阻值满足设计要求。
3. 精度：电阻的精度指标表示其实际阻值与标称阻值之间的偏差范围。
常见的精度等级有±1%、±5%等。
选择电阻时，需要根据具体应用场景确定所需的精度等级。
4. 温度系数：电阻的温度系数表示其阻值随温度变化的变化率。
选择电阻时，需要根据应用环境的温度变化范围和要求，选择合适的温度系数。
5. 包装类型：电阻通常有不同的包装类型，如贴片式、插件式、耳机式等。
选择电阻时，需要根据布局要求和组装方式选择合适的包装类型。
6. 电压系数：电阻的电压系数指的是其阻值随电压变化的变化率。
在高电压应用中，选择电压系数较小的电阻可以降低电压漂移。
7. 耐久性：在一些特殊环境中，如高温、湿度等，需要考虑电阻的耐久性。
选择耐高温、防潮等特殊环境下使用的电阻。
需要注意的问题有：1. 工作温度范围：电阻的工作温度范围需要满足实际应用环境的要求，避免因温度过高或过低而导致电阻性能下降或失效。
2. 电阻功率计算：根据电路所需的功率负载，计算所需的电阻额定功率，确保选择的电阻能够承受电路所需的功率。
3. 特殊环境要求：在一些特殊环境中，如高温、潮湿、振动等环境，需要选择具有对应特性的电阻，以确保其正常工作和寿命。
4. 建立和保持大于电压：电阻在使用过程中会受到电压的作用，尤其是在高电压应用中。
选择合适的电压系数和耐压能力的电阻，避免电压引起的性能问题。
5. 电阻降温容量：在高功率负载或高温环境下，电阻会产生热量。
选择具有较高热量容忍能力和散热性能的电阻，以避免过热导致的性能问题。
选择电阻时需要综合考虑其额定功率、阻值、精度、温度系数、包装类型等方面的参数，并根据具体应用环境和要求进行判断和选择。
电阻选型
一、电阻主要特性参数
1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表
示电阻器的精度。
允许误差与精度等级对应关系如下：坦.5%-0.05 ±%-0.1（或00）、±2%-0.2（或
0）、=t5%- I 级、土0%-1 级、zt20%-m 级
3、额定功率：在正常的大气压力90-106.6KPa及环境温度为—55C〜+ 70 C的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W） : 1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、
50、75、100、150、250、500
非线绕电阻器额定功率系列为（W） : 1/20、1/8、1/4、1/2、1、2、5、10、25、50、100
4、额定电压：由阻值和额定功率换算出的电压。
5、最高工作电压：允许的最大连续工作电压。
在低气压工作时，最高工作电压较低。
6、温度系数：温度每变化1C所引起的电阻值的相对变化。
温度系数越小，电阻的稳定性越好。
阻值随温度升高而增大的为正温度系数，反之为负温度系数。
7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。
8、电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。
9、噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。
二、具体选择
计算（估算）所需电阻的阻值，计算电阻器消耗的可能功耗，要留有一定裕量。
根据阻
值和功耗选择合适的系列和封装根据算出的阻值，选择最接近的标称值电阻；根据功耗需求，
选择合适的封装。
尽量选择常用，公用的电阻不同类型的电阻能提供的阻值范围和功耗以及封装是不一样的。
要尽量选择常用的，低成本的或者BOM中公用的电阻。
比如对于一些对阻值不敏感的应用场合，如上拉或下拉电阻，可以选取BOM中已有的
电阻，以降彳氐BOM中的元件种类。
