专题五作图专题
作图题解题技法
1．作图题的特点
作图题是反映学生对知识理解和掌握程度的一种题型．它分布在各个知识点的落实中，由于各部分知识的特点不同，所以对作图要求也就不同．但它们的共同特点都是让学生把相关的知识要求以图的形式展示出来．作图题的主要特点是：
(1)规律性
作图题的解答完全以所学习的物理规律为依据．因此这类作图题能够反映学生对物理规律的理解和掌握水平．
(2)量化性
作图题可以与数学知识紧密联系在一起，把相关物理量的相互关系用数学方法在图象上表示出来．这类作图题能反映学生对所学物理知识、物理公式的理解水平，同时也能展现学生在学习过程中各学科的综合能力．
(3)需求性
作图题可以表现物理现象的准确性．这类作图题主要体现某种物理现象形成时所必需的合理条件．它能反映学生学习物理知识的科学态度和对物理知识的掌握及其应用能力．
2．作图题的解答方法
作图题是由题目要求来决定解答形式的．作图题可以反映某个物理量的特点，也可以描述某个物理规律，要做好作图题应该对所学的物理量和物理规律准确理解，并以所研究的物理量或物理规律为依据，通过自己的理解和感受，正确解答相关的作图题．下面介绍几种作图题的解答方法．
(1)力的示意图
作力的示意图，是中考中必考的作图内容，复习时要引起足够的重视。

画力的示意图要做到“三定三标”：定作用点、定方向、定长度、标箭头、标力的数值和标单位。

分析物体受力情况时，首先看物体是否处于平衡状态，处于平衡状态的物体受平衡力，然后再分析物体受哪些力，这些力的大小和方向。

在对物体进行受力分析时，一般按重力、
弹力（如压力、支持力等）、外力（如拉力、推力等）、摩擦力的顺序进行分
析，不要无缘无故的添加和省去一个力。

例1．画出图所示斜面上小球所受重力的示意图．
分析：首先力的示意图必须能用图表示出一个具有惟一作用效果的力，而力的作用效果决定于力的大小、方向和作用点．所以应该明确每个力的三要素，才能准确地用力的示意图表示这个力。

而力的示意图只要求画出力的作用点和方向即可，力的大小可标可不标。

（2）光学作图
根据对称法做出物体在平面镜中的像，根据光的反射定律，折射定律作图等知识点是光学作图的必考内容。

利用光的反射定律、折射定律作图时，要注意光线上的箭头方向。

另外在画图时要根据物理现象所遵循的规律为依据，灵活运用社会实践和生活体验，科学
合理地作出能够反映题目要求的图解．
例2．如图所示，太阳光与水平面成60o角，要利用平面镜使太阳光沿竖直方向照亮
井底，请通过作图确定平面镜位置，镜面与水平面所成角的度数应等于·
例3．一块玻璃砖，中间有一梭形的气泡，如图3—3—7所示，一束平行光通过玻璃砖(射
到空气泡上)，画出射出玻璃砖后的光线．
（3）简单机械作图
日常生活中常用机械的作图是中考中的考点之一。

常见的题型有画力臂、力的示意图和滑轮组的绕线等。

碰到杠杆实例时，应用杠杆的平衡条件去解决问题，当遇到滑轮组绕线时，要注意绳配的方法。

例4．在做研究杠杆平衡的条件实验时，小红根据如图4所示的实验现象得出的杠杆平衡条件是：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”。

为了说明这一结论不正确，请你在图5所示的杠杠上画出需要对杠杠施加的力的示意图和这个力的力臂
例5．利用图中的滑轮组恰好可以用500 N的力匀速提起一个1 500 N的物体，滑轮组的机械效率是75％，在图中画出此滑轮组的绕法．
（4）电和磁的作用作图
用右手螺旋定则处理通电螺线管问题是中考的热点之一。

正确理解和运用右手螺旋定则是解决这些问题的关键。

例6．在图中，电路图未画完整，请根据所画出的磁感线，在通电螺线管上方B处填入电池组的符号，并标出通电螺线管A端的极性(选填“N”或“S”)。

作图题专题训练
1．如图 (甲)所示，一石块重10N，请按给出的标度画出石块所受重力的图示．在图 (乙)中画出折射光线．(大致位置)
2．画出图中施加在铡刀上最小力的作用点和方向．
3． (1)在图甲中，—束光线AO从空气斜射到水面，画出它大致的折射光线(画出法线)． (2)在图乙中，用笔画线代替导线将开关、灯泡正确连接到家庭电路中． (3)在图丙中，实心铁
球正在水中F沉．画出此时小球所受重力和浮力的
示意图．
4．给你一个带铁芯的螺线管、蓄电池、开关、滑动变阻器，如图3—3—16所示．
(1)用笔画线代替导线，把它们连接起来(连线不要交叉)，要求满足以下两点要求：
a.组成一个可以改变电磁铁磁性强弱的电路．
b.当滑动变阻器的滑片向左滑动时，电磁铁的磁性增强．
(2)标出通电螺线管的N、S极．
5．一束光线与水平面成45°角照射，根据光的传播规律，在图中画出这束光线射到水面后
的传播路径．
6．(1 )图中画出了通过透镜前后光线的方向，请在虚线框内画出相应的透镜．
(2) 在图中，一个站在地面上的人用较小的力通过滑轮组将重物提起来，请画出滑轮组的绕线．
7．如图丙，O是简易晾衣架的支点，请在图中作出绳子拉
力F的力臂和衣服所受重力的示意图.
8．如图所示，O是杠杆的支点．请画出力F的力臂，并用字母l表示．
9．①重为1ON的木球静止在水面上，在图14中画出它所受力的示意图．
②在图15中画出水平木棒所受阻力F2以及阻力F2的力臂和动力F1的力臂。

③如图16所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹（注
意标出法线）。

合集下载

中考物理《作图专题复习》精!

中考物理《作图专题复习》精!


（2012）21．如图所示为足球运动员顶出去的足球， 试画出足球在空中飞行时的受力示意图（不计空气阻力）
烟台中考题
（2011）21.装卸工人利用斜面将一木箱推到汽车上 试在图中画出木箱在斜面上所受力的示意图.
力学作图练习：
1．用力的示意图画出下列各球静止 时受到的重力和浮力 F浮
● ●
F浮
G
G
2．用力的示意图画出下列斜面和墙 面受到的压力。
复习要点
光学
1、反射、折射光路图 2、利用平面镜成像特点作图 3、透镜的三条特殊光线
4、画力的示意图 5、画杠杆的力臂 6、滑轮组的装配 7、实物电路及家庭电路的连接 8、磁极、通电螺线管
力学
电学
一、光学作图
1、光的反射与折射作图
45°
θ
图1
图2
图3
作法归纳：①光线用 带箭头的实线 表示.要辨明光 的 方向 ,若是眼睛在看东西，光线要 进入眼睛。 ②光的折射中，不论是空气与水的折射，还是空气与 玻璃的折射，都是空气中光线与法线的夹角 较大 .
F1
F2
力臂作法的示范
• 作力臂时，要用三角板的一条直角边沿力的 作用线移动，直至另一直角边与支点接 触……
不要忘记双箭头， F 也可用大括号代 替 标上直角 符号
L
画力臂的方法和步骤：
“一找”、“二画”、“三引”、“四标 “一找” “二画” “三引” “四标”
找支点（关键点）； 画力的作用线； 引支点到力的作用线的垂线； 标出力臂。
2、利用平面镜成像特点作图
A’
A
S
B’
图4 B
图5
图6
S’
作法归纳： 平面镜成像中,像和物关于镜面 对称,虚像用虚线 表 示,且所有反射光线的反向延长线相交于 像点 .
物理中考总复习——专题训练——作图题

物理中考总复习——专题训练——作图题

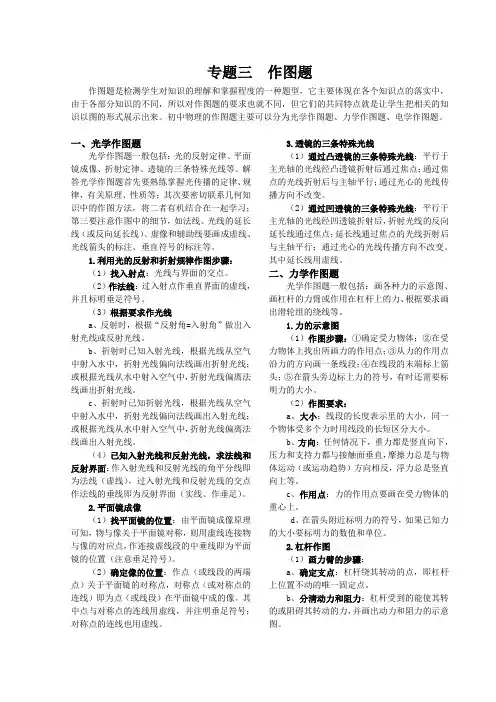

专题三作图题作图题是检测学生对知识的理解和掌握程度的一种题型，它主要体现在各个知识点的落实中，由于各部分知识的不同，所以对作图题的要求也就不同，但它们的共同特点就是让学生把相关的知识以图的形式展示出来。

初中物理的作图题主要可以分为光学作图题、力学作图题、电学作图题。

一、光学作图题光学作图题一般包括：光的反射定律、平面镜成像、折射定律、透镜的三条特殊光线等。

解答光学作图题首先要熟练掌握光传播的定律、规律，有关原理、性质等；其次要密切联系几何知识中的作图方法，将二者有机结合在一起学习；第三要注意作图中的细节，如法线、光线的延长线（或反向延长线）、虚像和辅助线要画成虚线、光线箭头的标注、垂直符号的标注等。

1.利用光的反射和折射规律作图步骤：（1）找入射点：光线与界面的交点。

（2）作法线：过入射点作垂直界面的虚线，并且标明垂足符号。

（3）根据要求作光线a、反射时，根据“反射角=入射角”做出入射光线或反射光线。

b、折射时已知入射光线，根据光线从空气中射入水中，折射光线偏向法线画出折射光线；或根据光线从水中射入空气中，折射光线偏离法线画出折射光线。

c、折射时已知折射光线，根据光线从空气中射入水中，折射光线偏向法线画出入射光线；或根据光线从水中射入空气中，折射光线偏离法线画出入射光线。

（4）已知入射光线和反射光线，求法线和反射界面：作入射光线和反射光线的角平分线即为法线（虚线），过入射光线和反射光线的交点作法线的垂线即为反射界面（实线、作垂足）。

2.平面镜成像（1）找平面镜的位置：由平面镜成像原理可知，物与像关于平面镜对称，则用虚线连接物与像的对应点，作连接虚线段的中垂线即为平面镜的位置（注意垂足符号）。

（2）确定像的位置：作点（或线段的两端点）关于平面镜的对称点，对称点（或对称点的连线）即为点（或线段）在平面镜中成的像。

其中点与对称点的连线用虚线，并注明垂足符号；对称点的连线也用虚线。

3.透镜的三条特殊光线（1）通过凸透镜的三条特殊光线：平行于主光轴的光线经凸透镜折射后通过焦点；通过焦点的光线折射后与主轴平行；通过光心的光线传播方向不改变。

初中物理作图题汇总

初中物理作图题汇总

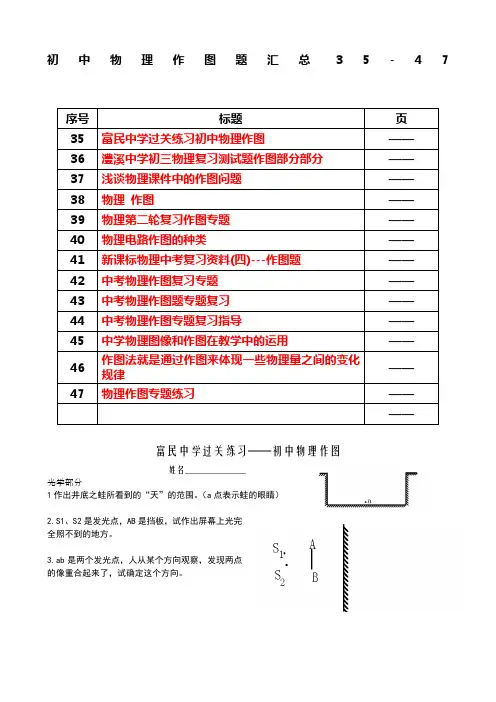

初中物理作图题汇总35-47序号标题页35 富民中学过关练习初中物理作图——36 澧溪中学初三物理复习测试题作图部分部分——37 浅谈物理课件中的作图问题——38 物理作图——39 物理第二轮复习作图专题——40 物理电路作图的种类——41 新课标物理中考复习资料(四)---作图题——42 中考物理作图复习专题——43 中考物理作图题专题复习——44 中考物理作图专题复习指导——45 中学物理图像和作图在教学中的运用——46 作图法就是通过作图来体现一些物理量之间的变化规律——47 物理作图专题练习————富民中学过关练习——初中物理作图姓名______________光学部分1作出井底之蛙所看到的“天”的范围。
